黑龙江省有线数字电视机顶盒学习型遥控器技术规范

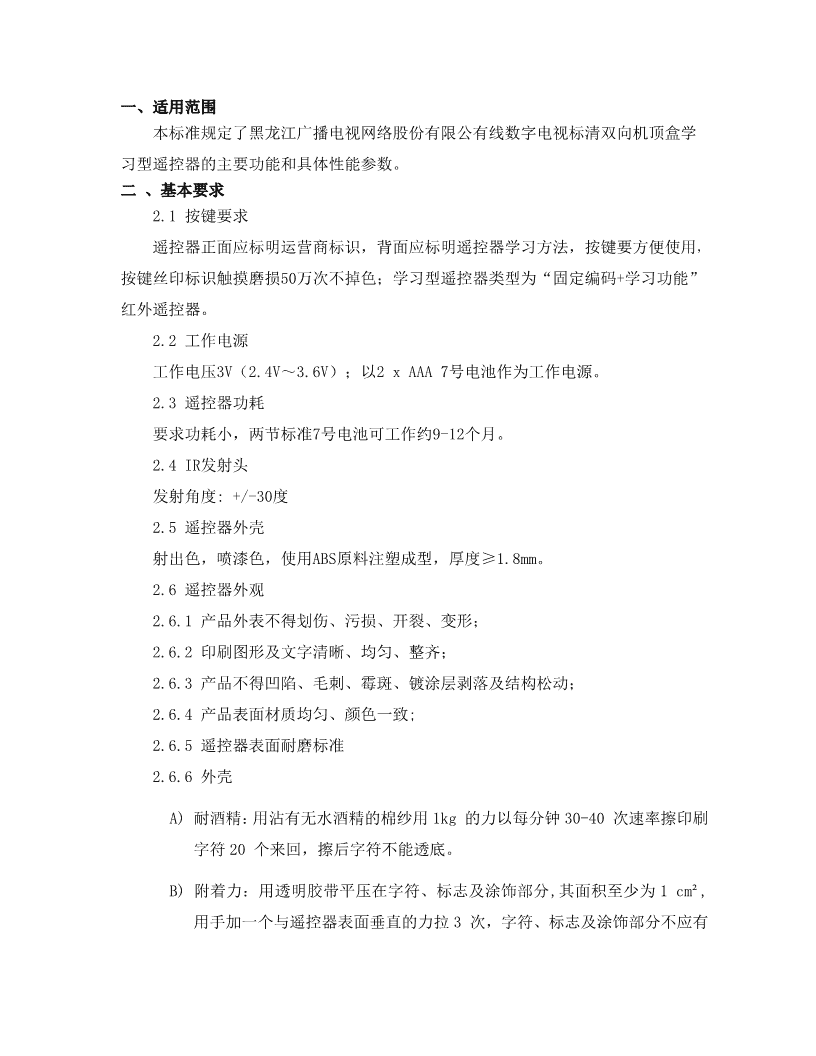

'附件7：黑龙江省有线数字电视标清双向机顶盒学习型遥控器技术规范 目录一、适用范围………………………………………………………………………………………3二、基本要求………………………………………………………………………………………32.1按键要求……………………………………………………………………………………32.2工作电源……………………………………………………………………………………32.3遥控器功耗…………………………………………………………………………………32.4IR发射头……………………………………………………………………………………32.5遥控器外壳…………………………………………………………………………………32.6遥控器外观…………………………………………………………………………………32.7印刷电路板…………………………………………………………………………………42.8配色…………………………………………………………………………………………42.9其他…………………………………………………………………………………………4三、遥控器面板……………………………………………………………………………………53.1面板示意图…………………………………………………………………………………53.2遥控器按键功能设计………………………………………………………………………63.3遥控器固定编码采用“NEC格式”+松下“7051格式”两种……………………………8四、遥控器键码……………………………………………………………………………………94.1遥控器键码…………………………………………………………………………………94.2IC规格及功能要求………………………………………………………………………104.3固定码部分………………………………………………………………………………104.4学习功能部分……………………………………………………………………………10五、遥控器规格一览表……………………………………………………………………………11附件1：检验及验收标准……………………………………………………………………………13附件2：学习型遥控器学习方法……………………………………………………………………16 一、适用范围本标准规定了黑龙江广播电视网络股份有限公有线数字电视标清双向机顶盒学习型遥控器的主要功能和具体性能参数。二、基本要求2.1按键要求遥控器正面应标明运营商标识，背面应标明遥控器学习方法，按键要方便使用，按键丝印标识触摸磨损50万次不掉色；学习型遥控器类型为“固定编码+学习功能”红外遥控器。2.2工作电源工作电压3V（2.4V～3.6V）；以2xAAA7号电池作为工作电源。2.3遥控器功耗要求功耗小，两节标准7号电池可工作约9-12个月。2.4IR发射头发射角度:+/-30度2.5遥控器外壳射出色，喷漆色，使用ABS原料注塑成型，厚度≥1.8mm。2.6遥控器外观2.6.1产品外表不得划伤、污损、开裂、变形；2.6.2印刷图形及文字清晰、均匀、整齐；2.6.3产品不得凹陷、毛刺、霉斑、镀涂层剥落及结构松动；2.6.4产品表面材质均匀、颜色一致;2.6.5遥控器表面耐磨标准2.6.6外壳A)耐酒精：用沾有无水酒精的棉纱用1kg的力以每分钟30-40次速率擦印刷字符20个来回，擦后字符不能透底。B)附着力：用透明胶带平压在字符、标志及涂饰部分,其面积至少为1cm²,用手加一个与遥控器表面垂直的力拉3次，字符、标志及涂饰部分不应有 脱落。2.6.7导电胶耐酒精：用沾有无水酒精的棉纱用1kg的力以每分钟30次速率来回擦丝印字符50次，字符无明显变化（不能透底）。2.6.8具体印刷内容参照附件:外观图2.7印刷电路板所有印刷电路板均应防腐蚀;印刷电路板不允许有飞线;印刷电路板应插拔灵活可靠，并装有锁定装置;同一品种的电路板应具有完全的互换性。2.8配色按键位置见遥控器面板图，导电胶按键配色具体见3.1面板图说明。2.9其他2.9.1掉电保存所有设置结果。2.9.2以上任何一种工作方式中，只要是有效的按键操作，LED均会闪烁指示一下，在任何时候只要有代码发射，LED必须闪烁指示。2.9.3遥控器发射管直接置于遥控器前段，要求发射管不超出外壳边缘，不加红镜。2.9.4遥控器质保期为1年。2.9.5投标厂商必须提供遥控器的元件清单及规格。2.9.6其它未做要求部分全部按样品要求做。三、遥控器面板3.1面板示意图学习型遥控器尺寸：长200(mm)*宽50(mm)*厚34.7(mm) 备注：要求按键及文字规格较大3.2遥控器按键功能设计:3.2.1功能： 常用功能应设有一次性按键调出的快捷按键，即可通过快捷键直接切入数字电视/音频广播、频道列表、视频点播、生活资讯、邮件列表、多画面、节目指南、声道、静音、主菜单、快捷设置、全屏设置、互动业务、支付业务、时移业务、多媒体（媒体播放）业务。遥控器采用红外线方式与机顶盒通信。遥控器上的按键可以复用，但不能引起操作不便或混乱。遥控器上的中文文字采用简体中文。遥控器按键须灵敏可靠，按键形状外观不限，但按键定义限定，五个功能键颜色限定（待机-蓝色，资讯-红色，广播-绿色，邮件-蓝色，设置-黄色），确认键及方向键外观形状应明显区别于其它按键，并便于操作。机顶盒遥控上至少应设有40个功能键，按键的具体标识和功能见下表。该表对标清双向机顶盒遥控器按键的标识和定义提出要求，投标厂商可根据需要增加超过该表要求的配置。3.2.2按键功能设计：键名/按键标识按键功能描述静音静音功能的实现和取消待机待机功能的实现和取消电视实现电视节目和其它业务的切换十个数字键十个数字键分别是1、2、3、4、5、6、7、8、9、0声道左、右声道、立体声的切换返回菜单操作中返回上级、节目收看中实现当前节目与上次节目的反复切换菜单进入主菜单界面点播进入视频点播业务界面退出退出当前的应用（业务），或退出当前菜单在菜单状态下，实现菜单光标上下移动；在节目播放状态下，实现播放节上下方向目频道前后变化在菜单状态下，实现菜单光标左右移动；在节目播放状态下，实现调节当左右方向前播放节目音量大小确认在菜单状态下，实现菜单操作确认；在节目播放状态下，显示节目列表喜爱进入喜爱分类节目列表界面资讯(绿)进入电视资讯业务界面广播(蓝)实现进入广播节目及广播节目与其它业务的切换邮件(红)进入电视邮件菜单界面，查看或管理邮件信息进入设置快捷菜单界面，可进行菜单透明度设置、睡眠设置、菜单显示时设置(黄)间设置、输出格式设置、频道搜索、频道编辑、预约管理等功能操作指南进入节目指南界面绿 多媒体进入媒体播放业务界面互动进入互动娱乐业务界面支付进入在线支付业务界面回看进入时移电视业务界面多画面进入MASIC界面全屏实现样式比例中的letterbox模式和ignore模式之间切换输入法切换遥控器输入法（数字、拼音、英文、笔画、符号）音量+、音量-调节当前播放节目音量大小。（1）实现喜爱列表中频道的轮转切换上页、下页（2）在列表显示中，进行向上/下的翻页（3）上页+下页：激活手动升级功能红+绿+蓝+黄为机顶盒超级密码，具有超级密码功能媒体播放功能快捷键。投标方也可根据需要将其定义为其它功能，但在◄◄►►媒体播放功能开启时，仅支持媒体播放功能►学习型遥控器按键定义：1电视电源电源(红)学习型按键，实现电视机开/关机功能2电视AV键TV/AV学习型按键，实现电视机TV状态与AV状态之间相互切换3电视音量键音量+/-学习型按键，调节电视机音量大小4学习学习对学习型按键进行设置3.3遥控器固定编码采用“NEC格式”+松下“7051格式”两种3.3.1遥控器初始码:NEC格式载频：38KHz头码：9ms高电平+4.5ms低电平码0：0.56ms高电平+0.56ms低电平码1：0.56ms高电平+1.69ms低电平结束位:0.56ms高电平发码顺序为先发低位再发高位单键码头码+16位系统码+8位数据码+8位数据码反码 连续键码（发简码）9ms高电平+2.25ms低电平+结束位简码重复周期：108ms3.3.2遥控器备用码:松下7051格式：引导码+设备码+键码+循环延时。引导码=3640us（高电平）+1800us（低电平）；“高电平”为红外线载波调制，“低电平”为无红外线载波调制。设备码=32位：格式=码0（J）8位+码1（Y）8位+码2（G）8位+码3（D）8位；键码=16位：格式=数据码0（8位）+数据码1（8位）；数据“0”=380us（高电平）+380us（低电平）；数据“1”=380us（高电平）+1350us（低电平）；循环延时=50ms；误差≤5%；四、遥控器键码4.1遥控器码制 4.2IC规格及功能要求IC规格要求采用封装IC。该产品应具备复合遥控功能：既能完全兼容机顶盒遥控器的所有功能又同时兼具较强的学习电视机遥控器的能力，从而达到机顶盒+电视机二合一的复合功能，方便最终用户。4.3固定码部分必须符合NEC格式和松下7051格式或其它相关国家、行业标准4.4学习功能部分4.4.1要求操作简单易学易用，方便用户使用； 4.4.2为了彻底解决遥控器由于MCU与EEPROM两颗IC之间通讯时序的误差或者EEPROM品质问题所引起的丢码或错码问题。遥控机顶盒部分的固定码必须放在主芯片MCU内，而不放在EEPROM内（EEPROM只存放学习电视机遥控器的码）4.4.3要求可以学习的格式全面，至少能学习成功国内99.5%以上电视机的红外线遥控信号，部分较特殊的代码格式也能够学习（如：长虹、康佳、创维、TCL、夏华、海尔、海信、熊猫、长城、飞利蒲、三洋、索尼、三星、松下、东芝等品牌）；支持TV,SAT,CD,DVD,AUX,VCR等常用设备等，支持国内几乎所有格式，支持国外绝大部分格式，支持无载波格式。4.4.4必须采用≥8M的陶振，要求学习后的发码精度高，高低电平的误差在10us以内，要求学习的频率范围宽15kHz~65kHz,且要求频率误差控制在±1kHz以内；4.4.5要求功耗小（如使用一对标准7号电池，在正常情况下可用一年）；4.4.6要求具备掉电保护功能，即更换电池的时候能确保已学习的数据不会丢失。五、遥控器规格一览表编号说明项目技术规格1环境温度0~60℃2相对湿度<90%3大气压力86~106Kpa4电源电压DC3V（7号2节干电池）5工作电压范围2.4V~3.9V6耗用功率每次发射的耗用20-60mW7环境亮度自然光或萤光灯200±50LX8存储温度-20℃~60℃9红外波长950±50nm10工作电流≤40mA11静态电流≤5uA12直线作用距离≥13m 13指向性≥30度14指向性作用距离≥7m15欠压(2.5V)状态作用距离≥6m16按键作用力120~180g按键负荷寿命和丝印不掉色触17≥100万次摸次数18自由跌落试验80cm,6次19静电环境试验±15KV20高温储存试验60℃21低温储存试验-20℃22恒温湿热试验40℃相对温度90%23PCB电路板材质1.6mm单面纸板24PCB布线线宽及间距≥0.3mm25外观颜色塑胶本色26塑胶材质ABS原料(不参水口)，厚度≥2.0mm27发射角度30度(7米左右)28红外发射管数1只29陶振防震陶振，并且用黑胶固定30导电胶材质硅胶原料（不加粉）31导电粒耐磨，电阻小、导电性能好32陶振频率8MHZ33存储IC容量8KB 附录1：检验及验收标准本检测规范检验规范依据黑龙江广播电视网络股份有限公司遥控器相关技术规范要求执行。抽样规范按以下相关的规范执行。GB/T14960-94《电视广播接收机用红外遥控发射器技术要求和测量方法》1、检验目的建立遥控器的来料检验标准，确保来料检验规范，保证遥控器来料符合本公司的使用要求。2、适用范围适用于黑龙江广播电视网络股份有限公司遥控器的外观、尺寸、结构及功能方面的检验。3、检测设备/仪器遥控器测试DVB标准机、标准色卡、卡尺、酒精、3M胶纸（TAPE600）、导电胶寿命测试议、振动测试议、恒温恒湿箱。4、抽样方法4.1根据品种的区别，以每次入库为一个批次检查。4.2外观检测:4.2.1遥控器表面颜色、LOGO、丝印字体以设计图纸为标准，若采购方有特殊要求则从其标准。4.2.2外观表面的划伤、尘点、丝印等缺陷的接收水准按下表执行：序号缺陷种类规则值允收标准检验工具1、与色板或PANTONE号比较时，30cm处无明1色差轻微目测显的颜色偏差。 2、与色板比较时，30cm处有明显的颜色偏差。严重2色斑颜色不均匀。严重目测3脱油30cm处清晰可见。严重黑点1、黑点、凹痕、刮痕、杂质、正面和顶面各目视4≥2点严重2油污允许面积S≤0.5mm，间隔70cm，允收2个。标准胶片1、碰伤露底。严重5碰﹑刮伤2、有轻微刮伤，长度小于3mm，宽度小于目视/标准≥1条严重0.15mm，两痕间距大于120mm，允收1条。胶片1、字体对齐孔中心线＜0.5mm。轻微2、其他丝印偏移＜1mm。轻微游标卡尺丝印、位置3、丝印倾斜两端高度差＜0.5mm。轻微6偏移4、表面不可有凹凸点，脏或脱落见底色。严重5、印刷线条要求一致，不可有粗細不均現象。严重目视6、印刷线条不可有中断現象。严重4.3丝印和喷油的可靠性测试：4.3.1合格测试：用刀片，以间距1毫米排列成一排，在喷油表面横向划一长条，然后再纵向划一长条，相交错的地方就会形成100个1平方毫米的小格子，然后用3M胶带粘附10秒钟后再拉起，观察是否会有小格油漆脱落；如有脱落则判定为不合格。4.3.2喷油和丝印的耐醇（酒精，浓度98%以上）测试：以清洁之棉布沾酒精对测试面施以约20g力度來回擦拭20次，塗装表面不可脱落/变色现象。4.3.3丝印附着力测试：以3M胶带，粘贴于印刷部位10秒后迅速拉起，印刷不得剥落或附在胶带上(因造形需求有浮雕LOGO设计无法符合者不在此标准内)。4.3.4喷油硬度的检验方法如下：A、正常测试物品的任何可接触的面均在本测试范围。 B、2H的铅笔，笔尖磨平，然后用1千克力在喷漆面进行划线，然后用擦试后，喷油表面不应有可见划痕，如有则判不合格。C、有特殊要求或技术文件规定不在本硬度测试范围。5、技术规格要求5.1电气编码及用户码符合设计图纸要求。5.2电池弹簧采用圆锥形弹簧，在装配时要求装到位，装上电池后，不应出现电池弹起现象。5.3电池弹簧应做到当电池反接时电池不导通（是指弹片被挤压时不能与相邻正极出现短路）；同时能通过盐雾实验，标准参照国标。5.4遥控器各按键作用力应在150±30g，有特殊要求时，按特殊要求执行。5.5遥控器发射头：发射头采用深插式发射头，指向性角度左、右偏均能达到30°以上。5.6PCB板：能在高温、高湿环境下正常使用，厚度按图纸要求，图纸未作要求时以1.6MM。5.7塑胶壳材质：满足遥控器在成品使用状态下能够达到我公司装配及可靠性要求（如：跌落测试等）。5.8内部IC采用贴片IC，不采用邦定IC。5.9内部晶振采用双层封装，提高遥控器的防振性。5.10遥控器遥控作用距离应≥13M（遥控器与测试DVB标准机遥控接收头在同一水平面上并在一条垂直直线上时的距离）。5.11遥控器指向性角度在7M时，左和右的各自角度应≥30°。5.12遥控器的塑胶外壳的配合间隙＜0.5mm，断差小于0.3mm。 5.13遥控器的静态电流＜5μΑ。5.14遥控器的动态电流＜40mΑ。5.15遥控器工作电压在2.4-3.9V，在欠压(＜2.5V)时，其遥控作用距离应≥6M。5.16遥控器正常工作温度范围在-5℃TO45℃。5.17遥控器包装箱尺寸、结构不作具体要求，每箱数量应小100个；整箱在80CM一角六面的跌落实验时不应出现外壳爆裂、电池盖弹出、功能失效的不良现象。5.18遥控器应满足可靠性实验要求，具体标准参照国标WI-230。5.19遥控器裸机在80cm高度自由跌落在3cm厚的木板时，需满足：功能测试正常、电池盖不应弹出、扣位不能出现断裂等现象。5.20PCB上需注明生产日期，以便后续更好的追踪当时的品质状况(如是丝印,用干布不可擦掉色)。 附录2：机顶盒学习型遥控器操作说明概述：黑龙江广播电视网络股份有限公司机顶盒遥控器是一款带学习功能的机顶盒遥控器。A、学习功能操作方法：1、按住遥控器上方“电视机按键”区内的“学习”键不放大约2秒，红色发光灯由微亮逐渐变高亮，并且长亮指示，松开学习键，此时遥控器处于学习待命状态。2、10秒钟内按下所要学习的键（只能选择“电视机按键”区内的“电源”、“音量-”、“音量+”、“AV/TV”），选择了学习键（例如“电源”键）后红色发光灯闪烁指示，此时处于接收学习信号状态。3、拿要被学习的电视机遥控器放在此遥控器的正前方2～3cm处(两个遥控器的发射管对准，发射管在遥控器的前端)。按住电视机遥控器“电源”键大约3秒发射学习信号，若学习信号接收成功红色发光灯会快速闪烁三下后并长亮指示；此时松开按下的电视机的“电源”键，机顶盒遥控器处于学习待命状态。注：若在学习信号没有被接收成功时，红色发光灯则不会快速闪烁三下而长亮指示，须重新按此键进入学习状态；重复操作第2、3步骤。4、可以按第2、3步骤，接着学习其它按键（“电视机按键”区内的“音量-”、“音量+”、“AV/TV”），学完所有按键后，按一下“学习”键退出接收学习信号状态。5、学习成功后，对准电视机按下刚才学习的“电源”、“音量-”、“音量+”、“AV/TV”，可正常遥控电视机；红色发光灯闪烁指示。注:1、在接收学习的状态下如没有学习信号可接收，10秒钟后将自动退出学习状态。 2、只有4个控制电视机的按键有学习功能（遥控器方框内标示的“电源”、“音量-”、“音量+”、“AV/TV”），控制机顶盒的按键没有学习功能。学习成功后，此遥控器4个按键遥控电视机；其它按键遥控机顶盒。3、机顶盒遥控器在接收学习信号的过程中，如果被学习的电视机遥控器一直有发射信号，红色发光灯将快速闪烁三下后长亮指示，也能学习成功进入下一个按键学习状态；如果超过10秒，机顶盒遥控器自动退出学习状态，红色发光灯熄灭。4、四个可以学习的键可多次更新被学习的不同品牌电视机遥控器信号。5、此遥控器对绝大多数TV都能学习,但不一定适用所有的TV。B、切换NEC格式和松下7051格式的操作方法：此款机顶盒遥控器内置NEC格式+松下7051格式，当用NEC格式窜码时，可选松下7051格式避免窜码；可按以下步骤切换机顶盒遥控器的发码格式：1、同时按住机顶盒遥控器的“待机”键和数字键“1”不放约6秒钟后，红色发光灯会连续闪烁三下，此时松开“待机”与数字键“1”，机顶盒遥控器发NEC格式码;2、同时按住机顶盒遥控器的“待机”键和数字键“2”不放约6秒钟后，红色发光灯会连续闪烁三下，此时松开“待机”与数字键“2”，机顶盒遥控器发松下7051格式。3、可循环切换机顶盒遥控器的发码格式，初始码为NEC发码格式。'
