mht4018.3-2004 民用航空空中交通管理管理信息系统技术规范第3部分 系统网络与接入

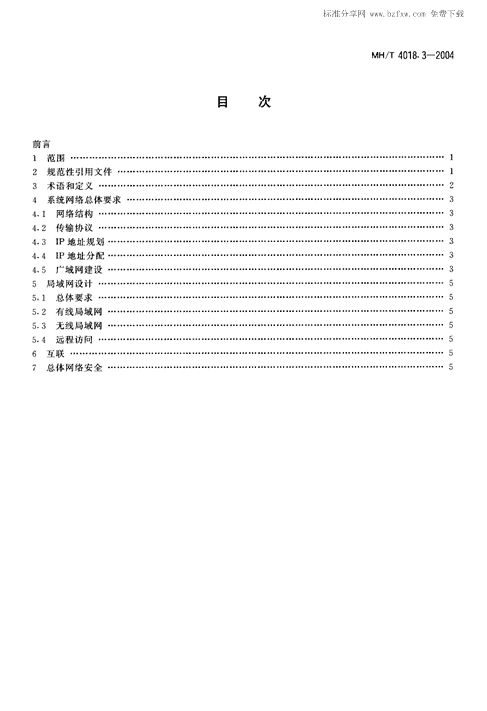

'ICS03.220.50V54备案号:MH中华人民共和国民用航空行业标准MH/T4018.3-2004民用航空空中交通管理管理信息系统技术规范第3部分:系统网络与接入Technicalstandardsforairtrafficmanagementofcivilaviationmanagementinformationsystem-Part3:Systemnetworkandaccess2004一12一20发布2005一04一01实施中国民用航空总局发布 标准分享网www.bzfxw.com免费下载MH/T4018.3-2004目次前言I范围························。·························································································⋯⋯I2规范性引用文件·································。·································································⋯⋯I3术语和定义········································。································································⋯⋯24系统网络总体要求································································································⋯⋯34.1网络结构·········································································································⋯⋯34.2传输协议·········································································································⋯⋯34.3IP地址规划······································································································⋯⋯34.4IP地址分配······································································································⋯⋯34.5广域网建设······································································································⋯⋯35局域网设计·········································································································⋯⋯55.1总体要求······。·················································。················································⋯⋯55.2有线局域网······································································································⋯⋯55.3无线局域网······································································································⋯⋯55.4远程访问·········································································································⋯⋯56互联·····························································································。····················⋯⋯57总体网络安全······································································································⋯⋯5 MH/T4018.3-2004前言MH/T4018《民用航空空中交通管理管理信息系统技术规范》分为三个部分:—第1部分:系统数据与接口;—第2部分:系统与网络安全;—第3部分:系统网络与接人。本部分为MH/T4018的第3部分。本部分由中国民用航空总局空中交通管理局提出。本部分由中国民用航空总局航空安全技术中心归口。本部分由中国民用航空总局空中交通管理局负责起草，中国民用航空西北地区管理局空中交通管理局参加起草。本部分卞要9草人:吕小平、李朝阳、齐鸣、向宏武、胡兴宇、傅沈、丁蓉、陈鸿波、邱镭。 标准分享网www.bzfxw.com免费下载MH/T4018.3-2004民用航空空中交通管理管理信息系统技术规范第3部分:系统网络与接入范围MH/T4018的本部分规定了民用航空空中交通管理(以下简称空管)管理信息系统网络与接人的技术规范。本部分适用于空管管理信息系统的设计与建设。规范性引用文件下列文件中的条款通过MH/T4018的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。GB/T13993.2-2002通信光缆系列第2部分:核心网用室外光缆GB/T13993.3-2001通信光缆系列第3部分:综合布线用室内光缆MH/T4018.1-2004民用航空空中交通管理管理信息系统技术规范第1部分:系统数据与接口MH/T4018.2-2004民用航空空中交通管理管理信息系统技术规范第2部分:系统与网络安全RFC1918私有网络地址分配EIA/TIA-232DTE(数据终端设备)和DCE(数据电路端接设备)连接接口标准EIA/TIA-232RS422EIA-232标准的扩充EIA/TIA-232RS449EIA-232标准的扩充EIA/TIA-568商业建筑物电信布线标准第1部分:通用要求一附录5一电信外围场地的电信布线IEEE802系列IEEE802.1D信息技术一系统间的通信和信息交换一局域网和城域网一共同规范第3部分:媒介接人控制桥IEEE802.1P定义T优先级和GARP(GenericAttributeRegistrationProtocol)IEEE802.1Q虚拟桥局域网IEEE802.1X局域和都市区域网络一网络通路控制IEEE802.3AB信息技术一电信和系统间的信息交换一局域网和城域网一特殊要求一CSMA/CD及物理层规范的补充:物理层参数和1OOOMB/S操作规范IEEE802-3U快速以太网100BASE-T,100BASE-TX(用于五类UTP电缆)、1OOBASE-FX(用于光纤)符合OSI七层网络结构中物理层规范支持的物理介质IEEE802-3Z千兆以太网1OOOBASE-SX,1OOOBASE-LX(光纤、铜缆)标准IEEE802.11B特殊要求第11部分:无线局域网媒体访问控制(MAC)和物理层((PHY)规范扩展到2.4GHz带宽的高速物理层勘误1ITU-TG系列ITU-TG.652单模光纤光缆的特性ITU-TG.65X(X为0-v5)ITU-TG.703系列数字接口的物理/电特性 MH/T4018.3-2004ITU-TG.704用于1544,6312,2048,8448和44736kbit/s速率系列级的同步帧结构ITU-TG.707同步数字系列(SDH)的网络节点接口ITU-TG.957与同步数字体系有关的设备和系统的光接口ITU-TG.992.1不对称数字用户线(ADSL)的收发信机ITU-TG.992.2用在TCM-ISDN串音环境下的重叠PSD掩码实例ITU-T1系列ITU-TI.361B-ISDNATM层规范ITU-T1.365.5SAR,CPCS子层ITU-TI.370ISDN帧中继承载业务的拥塞管理ITU-TI.432.2B-ISDN用户一网络接口一物理层规范:155520kbit/s和622080kbit/s的操作ITU-TQ.704信令网功能和消息ITU-TQ.922帧方式承载业务的ISDN数据链路层规程ITU-TQ.9331号数字用户信令系统(DSSI)一帧方式交换、永久虚连接控制及状态监控的信令规程ITU-TQ.2110B-ISDNATM适配层一业务规定的面向连接的规程(SSCOP)ITU-TQ.2130B-ISDN信令ATM适配层一支持用户网络接口信令的业务规定的协调功能(在UNI的SSCF)ITU-TQ.2140B-ISDN信令ATM适配层一网络节点接口的信令的业务规定的协调功能(在NNI的SSCF)ITU-TQ.2761NO.7信令系统的BASUP的功能描述ITU-TQ.2762NO.7信令系统的BASUP的消息和信号的总功能ITU-TQ.2762(1999)国际应急首选方案的支持ITU-TQ.2763NO.7信令系统的B-ISUP一格式编码ITU-TQ.2764NO.7信令系统的B-ISDN用户部分(B-ISUP)一基本呼叫规程ITU-TQ.2931宽带综合业务数字网(B-ISDN)-NO.2数字用户信令系统一用于基本呼叫/连接控制的用户网络接口第三层规范ITU-TQ.2971宽带综合业务数字网((B-ISDN)-NO.2数字用户信令系统一用于点到多点呼叫/连接控制的第三层用户网络接口层规程ITU-TV系列ITU-TV.24数据终端设备(DTE)和数据电路终接设备(DCE)之间的交换电路定义表ITU-TV.28非平衡双流接口电路的电特性ITU-TV.34公用电话交换网和点对点二线租用电话型电路上使用、以高达33600bit/s数据传信速率操作的调制解调器ITU-TV.35使用60kHz-108kHz群带电路速率为48kbit/s的数据传输ITU-TV.9。在PSTN中使用的数据信号速率下行速率达到56000bit/s，上行达到33600bit/s的数字调制解调器和模拟调制解调器对ITU-TV.92用于纠错程序的新交互作用设备ITU-TX系列ITU-TX.21BISX.25中采用的物理层协议3术语和定义MH/T4018.1-2004确立的以及下列术语和定义适用于MH/丁4018的本部分。3.1 标准分享网www.bzfxw.com免费下载MH/T4018.3-2004空管管理信息系统网络managementinformationsystemnetworkofairtrafficmanagment为了整合空管信息而建设的全国性的企业内部网。4系统网络总体要求4.1网络结构应采用Inteanet/Internet形式。4.2传输协议应采用TCP/IPIPv4或IPv6协议4.3IP地址规划系统网络域名及IP地址规划见表1，各地区空管部门可在自己的IP范围内统一规划，自由使用，域名解析由各地区空管部门自行解析表1IP地址规划表4.4IP地址分配4.4.1IP地址分配应采用VLSM(可变长子网掩码)技术。4.4.2系统网络地址按RFC1918中规定的A类保留地址段10.0.0.。进行分配4.4.3各地区空管部门应按照所分配的地址段，制定本地的IP地址分配规划。在分配规划中，应遵循以下原则:—以子网掩码长度为24位进行分配，为节省IP地址资源，可根据需要增加网络掩码的长度;—同一地区和单位分配地址时，采用连续地址段，并留出一段备用地址;—各地区空管部门内部网络互联时路由器端到端连接的接口地址由上级单位提供，同级单位互联时双方通过协商，由一方提供连接地址，点对点的连接可采用32位子网掩码4.5广域网建设4.5.1拓朴结构系统网络的拓朴结构采用部分网状的星形结构，中心结点为民航空管主管部门，各地区空管部门的中心结点为地区空管部门信息中心。4-5.2传输协议 MH/T4018.3-2004民航空管主管部门和地区空管部门、各地区空管部门之间的局域网互相连接时应选用下列协议:静态路由、动态路由、OSPF,RIP,RIP11,BGP,IGRP,EIGRP,IGMP,PIMDM,PIMSM,DHCPRelay,VRRP协议。4.5.3传输路由空管管理信息系统网络应基于空管ATM数据网，对不具备空管ATM数据网链路的地区应采用光纤、微波、帧中继等。4.5.4传输带宽空管管理信息网所分配的带宽不应低于1M，备份线路所分配的带宽不应低于128K.4.55通信接口4.5-5.1ATM接口不同速率的ATM接口应分别符合以下标准:-155.52MbpsUNI接口符合ITU-TI.432.2;-155.52MbpsNNI接口符合ITU-TG.707;-155.52Mbps光接口符合ITU-TG.957;-ATM层UNI/NNI接口符合ITU-T1.361;—SAR,CPCS子层符合ITU-T1.365.5;—SSCOP子层符合ITU-TQ.2110;—E1接口及帧结构标准符合ITU-TG.703或ITU-TG.704;-SSCF关于UNI/NNI子层符合ITU-TQ.2130或ITU-TQ.2140;-UNI接口信令符合ITU-TQ.2931,ITU-TQ.2971;-NNI接口信令符合ITU-TQ.704,ITU-TQ.2761-2764.4.5.52帧中继接口帧中继物理层的接口特性应符合ITU-TX,ITU-TV,ITU-TG或ITU-TI系列接口标准。帧中继数据链路层应符合ITU-TQ.922附件A的相关规定帧中继PVC管理规程应符合ITU-TQ.933附件A的相关规定。帧中继SVC信令应符合ITU-TQ.933的相关规定。帧中继拥塞控制应具有ITU-TI.370及ITU-TQ.922附件A中规定的相关功能。45.5.3光纤接口主干用光纤宜使用ITU-TG.652所推荐的单模光纤，光纤及其终端设备应符合ITU-TG.65X的规定;其他光纤及其终端设备应符合GB/T13993.2-2002,GB/T13993.3-2001的规定。至少预留四芯做为备份4.5.5.4卫星接口应符合ITU-TV.24,ITU-TV.35的规定。4.5-5.5微波接口应符合ITU-TG.703的规定。4.5.5.6XDSL接口应符合ITU-TG.992.1或者ITU-TG.992.2的规定4.5.5.7PSTN接口应符合ITU-TV.90,TIU-TV.92或ITU-TV.34的规定。4.5-5.8同步串口、异步串口应符合EIA/TIA-232,EIA/TIA-232RS422或EIA/TIA-232RS449,ITU-TV.35,ITU-TV.24,ITU-TV.28,ITU-TX.21BIS的规定。4 标准分享网www.bzfxw.com免费下载MH/T4018.3-2004局域网设计5.1总体要求5.1.1建设局域网时应采用以太网(Ethernet)技术连接方式。5.1.2网络协议应支持TCP/IP,VLAN,STP.5.1.3局域网应符合IEEE802-3U或IEEE802-3Z的规定。5.1.4局域网网络边界的路由器应支持RIP1,RIPII协议，并统一命名规则。5.，5路由器命名为:地名四字代码_路由器编号。5.2有线局域网5.2.1综合布线物理介质应采用双绞线、光纤，智能综合布线规则应符合EIA/TIA-568标准。5.2.2综合布线系统应采用超五类以上的布线系统，工作区应根据实际情况设置信息插座，信息插座应具有话音点和数据点口5.2.3物理线路应符合IEEE802.3U,IEEE802.3AB或IEEE802-3Z接口标准，其接口特性应符合IEEE.802系列标准中对应的标准。5.2.4局域网内的交换机应具备以下功能:—支持二层线速转发;—支持IEEE802.IQ的虚拟局域网(VLAN)划分能力;—支持IEEE802.1D的生成树(SpaningTree)容错能力;—支持物理地址与IP地址绑定能力;—支持IEEE802.1P的链路层服务质量(QOS)控制能力;—支持组播协议。5.3无线局域网应符合IEEE802.11B,IEEE802.1X的规定。5.4远程访问应设置拨号访问服务器，通过电话拨号连接到授权的用户组。6互联6.1总局空管局与各地区空管局之间、各地区空管局之间、各地区空管局与地区空管中心(站)之间的网络应互联;专业数据网与管理信息系统网之间的网络应互联。6-2网关路由器或三层交换机应用技术指标如下:—如使用三层交换机，应能实现第二、三层线速转发;—支持IEEE802.1Q的虚拟局域网(VLAN)划分能力;—支持IEEE802.1D的生成树(SpaningTree)容错能力;—支持IEEE802.1P的链路层服务质量(QOS)控制能力;—支持动态路由协议(RIP)、最短路径优先(OSPF)路由协议;—支持第四层访问控制能力、访问控制列表(AccessControlList)等支持UDP转发能力(UDPforwarding);—支持物理地址与IP地址绑定能力。总体网络安全见MH/T4018.2-2004,'
