mtt441-1995 巷道掘进混合式通风技术规范

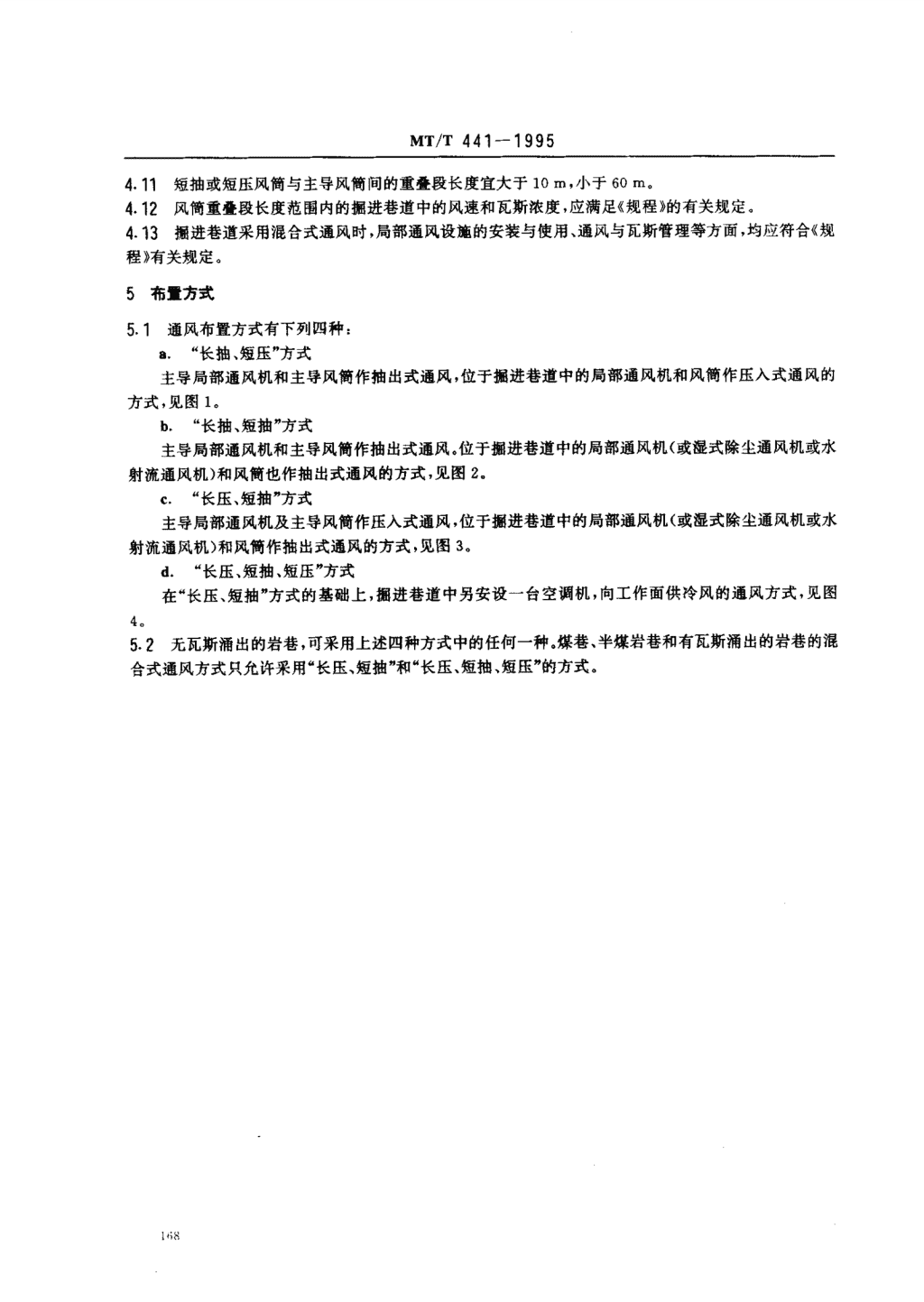

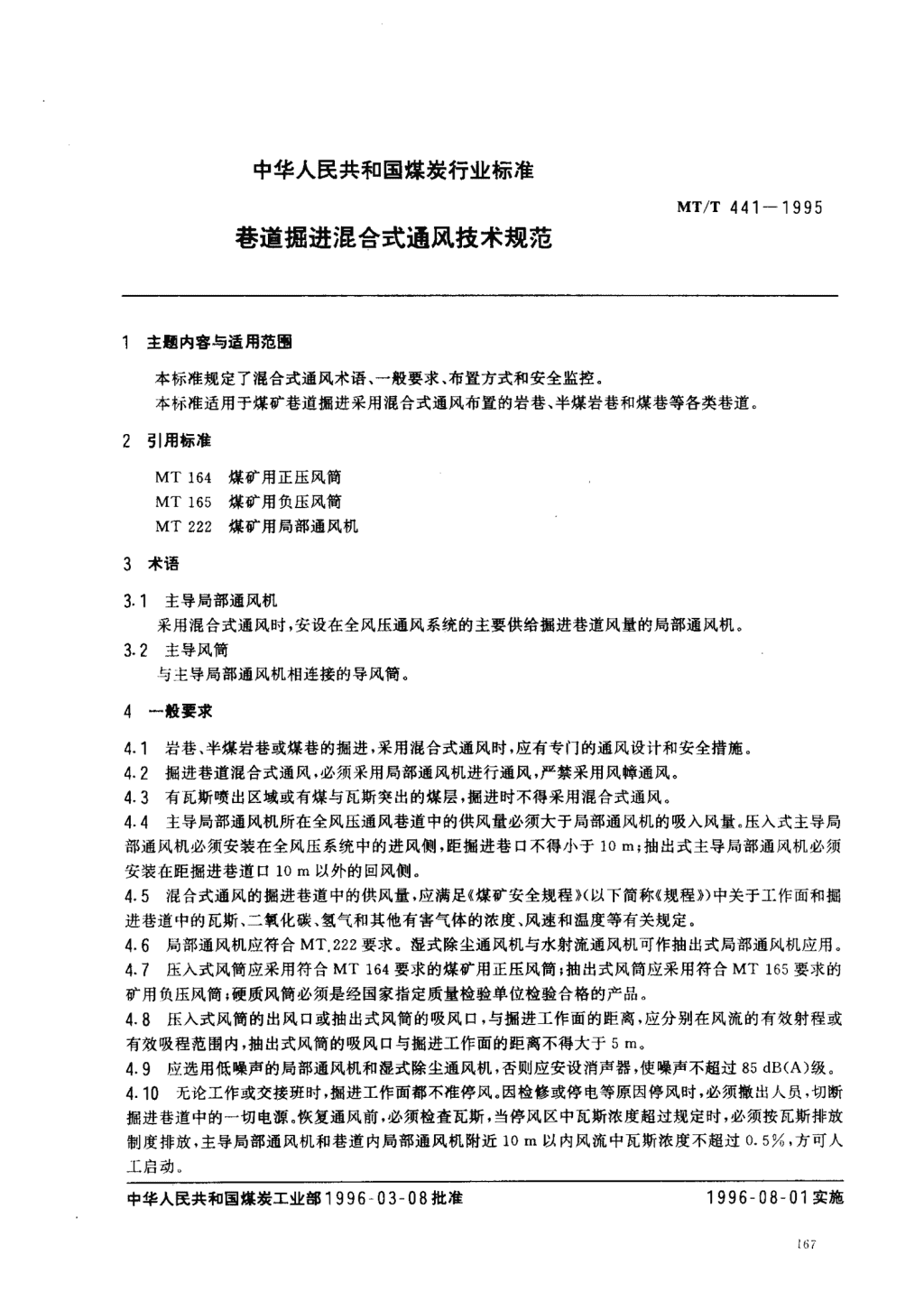

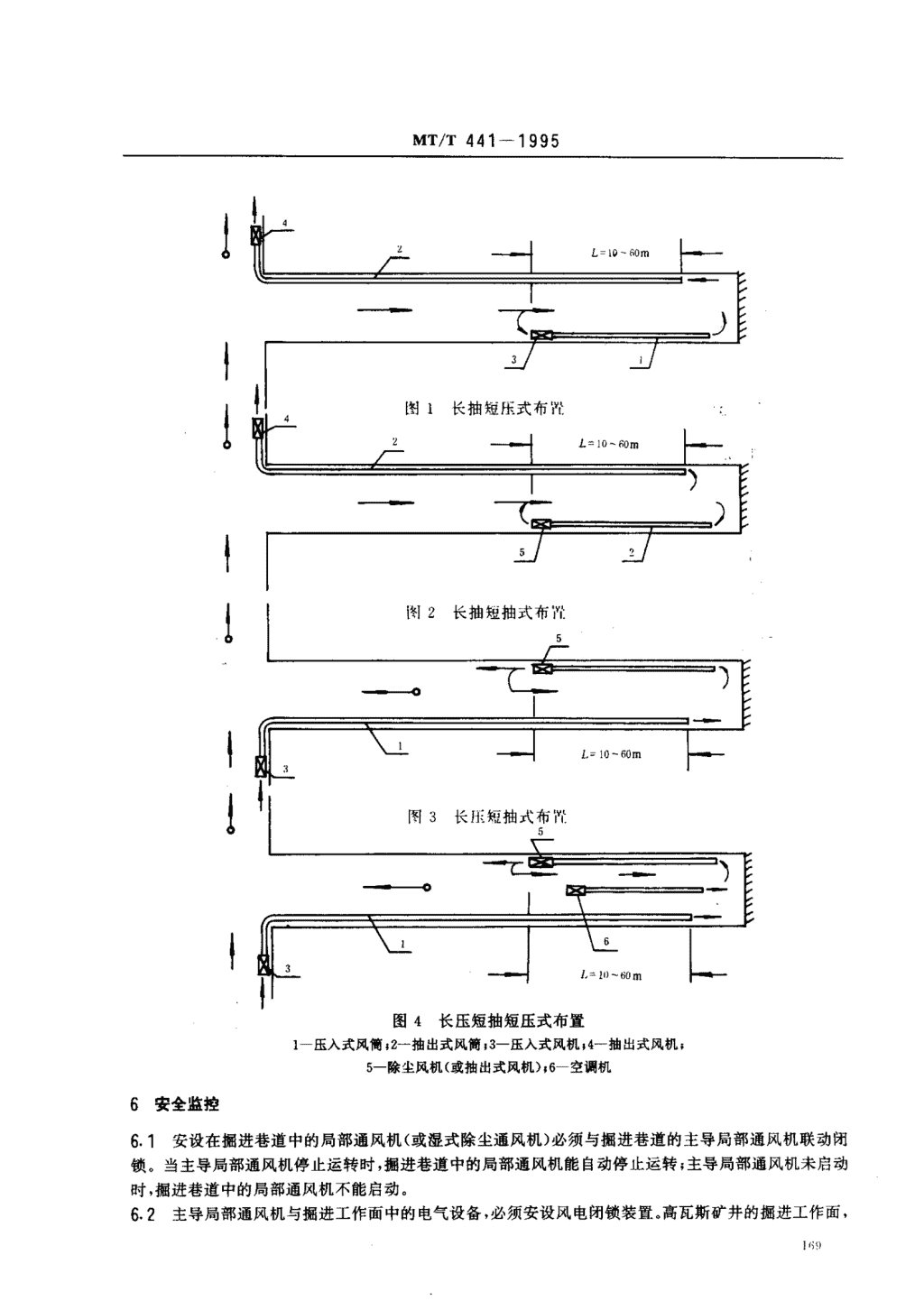

'中华人民共和国煤炭行业标准MT/T441一1995巷道掘进混合式通风技术规范主题内容与适用范围本标准规定了混合式通风术语、一般要求、布置方式和安全监控。本标准适用于煤矿巷道掘进采用混合式通风布置的岩巷、半煤岩巷和煤巷等各类巷道。引用标准MT164煤矿用正压风筒MT165煤矿用负压风简MT222煤矿用局部通风机3术语3.1主导局部通风机采用混合式通风时，安设在全风压通风系统的主要供给掘进巷道风量的局部通风机。3.2主导风筒与主导局部通风机相连接的导风筒。4一般要求4.1岩巷、半煤岩巷或煤巷的掘进，采用混合式通风时，应有专门的通风设计和安全措施。4.2掘进巷道混合式通风，必须采用局部通风机进行通风，严禁采用风嶂通风。4.3有瓦斯喷出区域或有煤与瓦斯突出的煤层，掘进时不得采用混合式通风。4.4主导局部通风机所在全风压通风巷道中的供风量必须大于局部通风机的吸入风量。压入式主导局部通风机必须安装在全风压系统中的进风侧，距掘进巷口不得小于lom;抽出式主导局部通风机必须安装在距掘进巷道口10m以外的回风侧。4.5混合式通风的掘进巷道中的供风量，应满足《煤矿安全规程》(以下简称《规程;>中关于工作面和掘进巷道中的瓦斯、二氧化碳、氢气和其他有害气体的浓度、风速和温度等有关规定。4.6局部通风机应符合MT,222要求。湿式除尘通风机与水射流通风机可作抽出式局部通风机应用。4.7压入式风筒应采用符合MT164要求的煤矿用正压风筒;抽出式风筒应采用符合MT165要求的矿用负压风筒;硬质风筒必须是经国家指定质量检验单位检验合格的产品。4.8压人式风简的出风口或抽出式风筒的吸风口，与掘进工作面的距离，应分别在风流的有效射程或有效吸程范围内，抽出式风筒的吸风口与掘进工作面的距离不得大于5m,4.9应选用低噪声的局部通风机和湿式除尘通风机，否则应安设消声器，使噪声不超过85dB(A)级。4.10无论工作或交接班时，掘进工作面都不准停风。因检修或停电等原因停风时，必须撤出人员，切断掘进巷道中的一切电源。恢复通风前，必须检查瓦斯，当停风区中瓦斯浓度超过规定时，必须按瓦斯排放制度排放，主导局部通风机和巷道内局部通风机附近lom以内风流中瓦斯浓度不超过。.5写，方可人上启动中华人民共和国煤炭工业部1996一03一08批准1996一08一01实施 M"r/T441一19954.11短抽或短压风筒与主导风简间的重叠段长度宜大于lom，小于60m,4.12风筒重叠段长度范围内的掘进巷道中的风速和瓦斯浓度，应满足《规程》的有关规定。4.13掘进巷道采用混合式通风时，局部通风设施的安装与使用、通风与瓦斯管理等方面，均应符合《规程》有关规定。布1t方式5.1通风布置方式有下列四种:a.“长抽、短压”方式主导局部通风机和主导风筒作抽出式通风，位于掘进巷道中的局部通风机和风简作压入式通风的方式，见图1,b.“长抽、短抽”方式主导局部通风机和主导风简作抽出式通风。位于掘进巷道中的局部通风机(或湿式除尘通风机或水射流通风机)和风筒也作抽出式通风的方式，见图2,c·“长压、短抽”方式主导局部通风机及主导风简作压人式通风，位于掘进巷道中的局部通风机(或湿式除尘通风机或水射流通风机)和风筒作抽出式通风的方式，见图3,d“长压、短抽、短压”方式在“长压、短抽”方式的基础上，掘进巷道中另安设一台空调机，向工作面供冷风的通风方式，见图405.2无瓦斯涌出的岩巷，可采用上述四种方式中的任何一种。煤巷、半煤岩巷和有瓦斯涌出的岩巷的混合式通风方式只允许采用“长压、短抽”和“长压、短抽、短压”的方式. MT/T441一1995去=10一60m夕图2长抽短抽式布，IYI5)L=10一60m图4长压短抽短压式布置1一压入式风筒a2一抽出式风简P3一压入式风机八一抽出式风机书5一除尘风机(或抽出式风机)t6一空调机6安全监控6.1安设在掘进巷道中的局部通风机(或湿式除尘通风机)必须与掘进巷道的主导局部通风机联动闭锁当主导局部通风机停止运转时，掘进巷道中的局部通风机能自动停止运转;主导局部通风机未启动时，掘进巷道中的局部通风机不能启动。6.2主导局部通风机与掘进工作面中的电气设备，必须安设风电闭锁装置。高瓦斯矿井的掘进工作面， MT/T441一1995必须安设两闭锁(风电闭锁，瓦斯电闭锁)装置。6.3低瓦斯矿井掘进工作面的主导局部通风机和巷道中的局部通风机，可采用装有选择性漏电保护装置的供电线路供电，或采用与采煤工作面分开供电。高瓦斯矿井的掘进工作面主导局部通风机和巷道中的局部通风机实行“三专，’(专用变压器、专用开关、专用线路)供电。也可采用装有选择性漏电保护装置供电线路供电。6.4在“长压、短抽”方式和“长压、短抽、短压”方式中，抽出式风筒的吸入口应安设瓦斯自动检测报警断电装置，保证吸人风流中的瓦斯浓度不超过1.o%,超过时自动切断抽出式局部通风机(或湿式除尘通风机)的电源。6.5在“长压、短抽、短压”方式中，空调系统中的压人式通风机吸风口应安设有瓦斯自动报警断电装置。吸入口风流中的瓦斯浓度不超过i.o%，超过时自动切断空调机的电源。附加说明:本标准由煤炭工业部煤矿安全标准化技术委员会提出。本标准由煤炭工业部煤矿安全标准化技术委员会通风技术及设备标准化分技术委员会归口。本标准由煤炭科学研究总院抚顺分院负责起草。本标准起草人姚尔义。本标准委托煤炭科学研究总院抚顺分院负责解释。'
