带压堵漏技术规范书

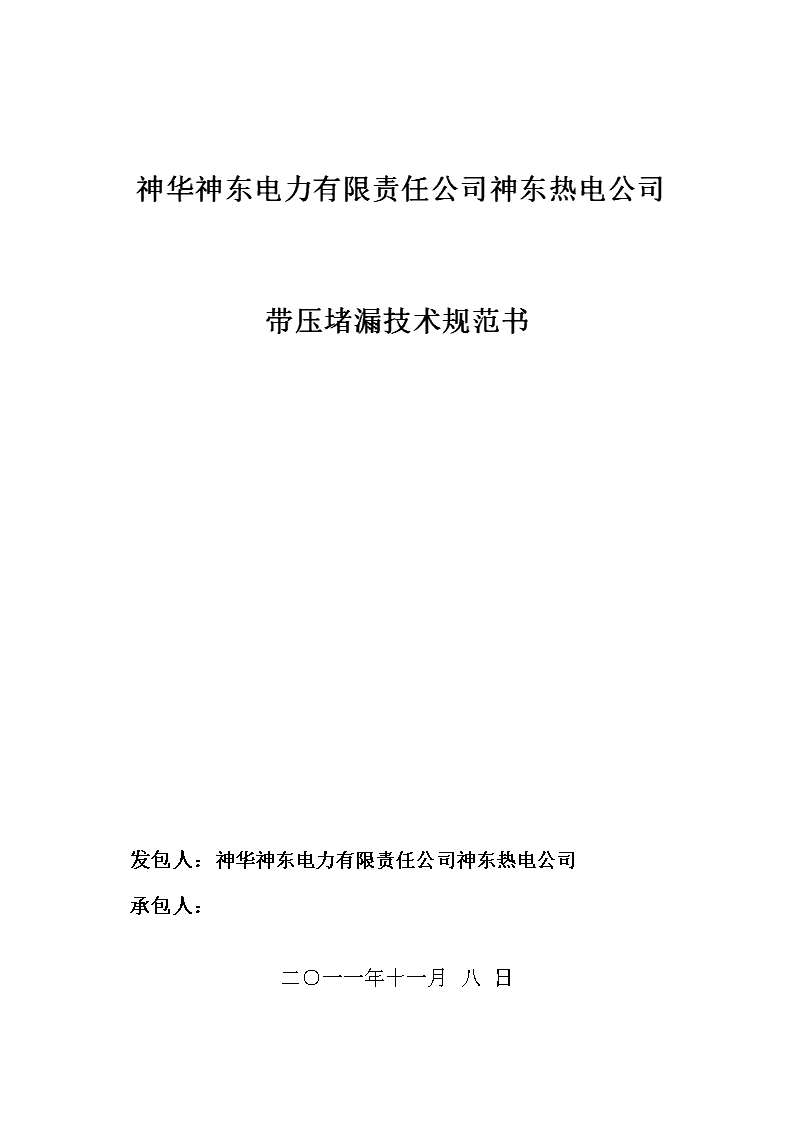

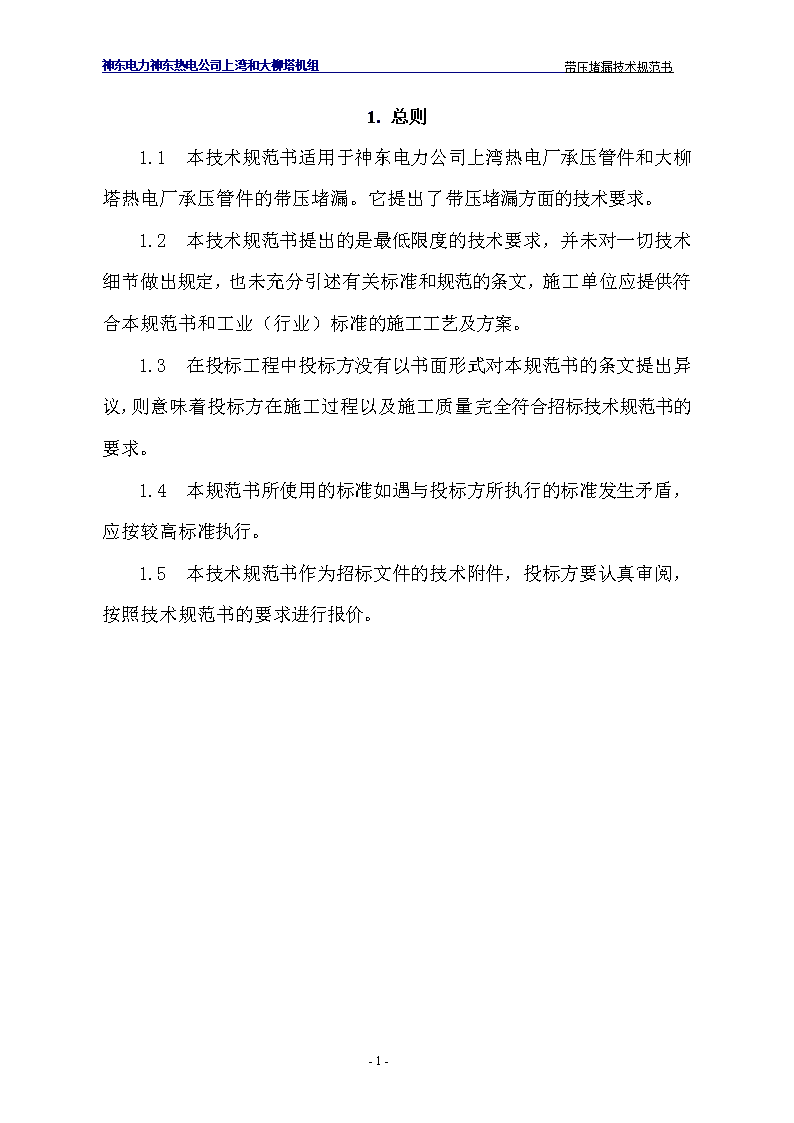

'神华神东电力有限责任公司神东热电公司带压堵漏技术规范书发包人：神华神东电力有限责任公司神东热电公司承包人：二○一一年十一月八日 目录1.总则12.外部条件和运行环境23.主要技术规范34.带压堵漏范围115.服务职责126.质量保证和试验167.报价内容17 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书1.总则1.1本技术规范书适用于神东电力公司上湾热电厂承压管件和大柳塔热电厂承压管件的带压堵漏。它提出了带压堵漏方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，施工单位应提供符合本规范书和工业（行业）标准的施工工艺及方案。1.3在投标工程中投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方在施工过程以及施工质量完全符合招标技术规范书的要求。1.4本规范书所使用的标准如遇与投标方所执行的标准发生矛盾，应按较高标准执行。1.5本技术规范书作为招标文件的技术附件，投标方要认真审阅，按照技术规范书的要求进行报价。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书2.外部条件和运行环境2.1室外气象条件厂址：内蒙古鄂尔多斯市伊旗上湾镇以及大柳塔镇²气象台站位置：北纬39°34′,东经109°44′，海拔高度1097.50～1150m²冬季采暖室外计算温度-18℃²冬季通风室外计算温度-12℃²夏季通风室外计算温度26℃²冬季空气调节室外计算温度-21℃²夏季空气调节室外计算温度30℃²夏季空调日平均室外计算温度：25℃²冬季空气调节室外计算相对湿度：54%²最热月月平均室外计算相对湿度：59%²夏季室外平均风速3.6m/s²冬季室外平均风速3.6m/s²夏季主导风向及频率NW—16%；C—21%²冬季主导风向及频率C—11%；S—10%²夏季大气压力872.1hPa²冬季大气压力863.8hPa²日平均温度≤＋5°C的天数：163天²年平均温度：18℃²极端最低温度：-29.6℃²极端最高温度：36.1℃²2.2.2电源参数2.2所提供的电源参数为：AC380/220V，50Hz。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书3.主要技术规范总则3.1为了加强带压堵漏操作的管理，确保安全可靠作业，保障人民生命和财产安全，使装置安全经济长周期连续运行。3.2适用于运行状态下的管道、法兰、阀门、设备的泄漏部位（原封闭空腔或新建立的空腔）注入密封胶而实现消除泄漏的带压带温堵漏技术。带压堵漏包括卡具设计、密封胶的选择，堵漏操作和专用工具的使用。不适用于采用焊接方方按的带压堵漏和极度有害介质的带压堵漏。3.3 本技术要求是应用带压堵漏技术进行管理的基本规定。带压堵漏的研究、施工部门都应认真遵守本技术要求。3.4 为有利于带压堵漏技术应用管理，根据带压堵漏技术及封堵条件的不同，将堵漏作业分为两个等级。3.4.1下列情况为一类作业泄漏点温度：常温～300℃（含300℃）。泄漏点压力：真空～4MPa（含4MPa）。泄漏介质：空气、水、水蒸汽、油类、酸、碱、苯、联苯以及其它毒性危害程度为中度以下的介质。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书泄漏量：一处泄漏当量直径小于5毫米。泄漏部位：法兰公称直径小于600毫米的法兰密封面泄漏，管道、阀门泄漏部位在地面或有围栏的固定平台处作业。3.4.2下列情况为二类作业泄漏点温度：—20℃～常温和301～650℃泄漏点压力：4.0～32MPa。泄漏介质：水、水蒸汽、油类、酸、碱、苯、联苯以及其它毒性危害程度为高度以下的介质。泄漏量：一处泄漏当量直径大于5毫米，小于10毫米。3.4.3各类低温压力容器及管道应用带压堵漏无安全保障时，不采用带压堵漏，而按有关压力容器及管道规程处理。3.5注入密封胶专用工具3.5.1 注入密封胶工具是指用推料杆对圆柱状密封胶推压，动力源可以用手动、气动和液压。3.5.2用液压驱动的注射枪（液压注射枪）及其连接件必须能耐压力60MPa以上。3.5.3为控制液压注射枪的注射压力，观察密封胶的注入流动状态，液压泵出口必须装有量程0～60MPa的压力表。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书3.5.4 压力表必须经校验合格，使用过程中保持完好。3.5.5 为保证密封胶缓慢均衡地注入到密封空腔内，防止局部超压，液压装置正常操作应配用手动液压泵，不准使用电动液压泵。3.6密封剂3.6.1密封胶对被封堵介质必须具有足够的耐溶胀性、耐腐蚀性、耐温度性和抗水溶性、不透气性及良好的流动性和高低温固化的适应性，3.6.2密封胶的性能必须经过试验。检验、考核，由供货单位提供完善的书面数据，必须经省部级单位鉴定合格。3.6.3密封胶必须无毒、无腐蚀、不易燃易爆。3.7专用夹具3.7.1 夹具是装在泄漏部位上，包括密封胶、承受泄漏介质压力和注射密封胶压力的受压元件。3.7.2夹具的选材、设计、制造等必须符合《压力容器安全技术监察规程》的技术要求，其强度计算按带压堵漏《夹具设计》有关规定进行。3.7.3 使用钢带捆扎代替专用夹具，只适用于压力在2.0MPa以下的管道、法兰密封面的泄漏封堵。3.7.4  密封夹具的设计人员，必须经过培训取证后，方允许从事专用夹具的设计。3.8  安全操作有下列情况之一者，不能进行带压堵漏作业：-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书3.8.1毒性程度为极性的介质；3.8.2设备器壁等主要受压元件及管道，因裂纹而产生的泄漏部位；3.8.3原设计法兰密封垫采用透镜式垫片的泄漏点；3.8.4管道腐蚀、冲刷减薄状况不清楚的泄漏点；注：管道发生腐蚀和局部冲刷减薄，按〈工业管道维护检修规程〉（试行）的有关规定进行，如管壁减薄到计算值以下，可作为短期运行的临时应急措施，必须采取保证安全的其它措施。3.8.5由于介质泄漏，使螺栓承受高于原来设计使用温度的泄漏点。3.8.6一个泄漏点当量直径大于10mm，且不符合堵漏施工要求。3.8.7堵漏现场安全措施不符合企业安全规定。3.8.8封堵含颗粒的泄漏介质其成功率低。3.9  带压消除法兰密封面泄漏时，必须执行：3.9.1检查法兰螺栓的完好情况，要求将腐蚀严重的螺栓全部更换。更换螺栓的操作必须拆换螺栓的规定。3.9.2全部注射阀、排泄阀打开，使泄漏介质顺利排出，降低注射压力。3.9.3注射密封胶必须分多次进行，按顺序由泄漏点最远处的注射点注入密封胶，然后逐步向泄漏点附近注射点转移，知道最后封堵。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书3.9.4严格控制注射压力，初始注射压力不宜大于6MPa，最后注射点压力（全部封死后的最高注射压力）不宜大于10MPa，在泄漏系统大于10MPa的泄漏点，注射压力要适当提高，但最大注射压力不能大于泄漏系统压力＋10MPa。3.10  带压消除设备、管道、阀门器壁上的泄漏时，要查清泄漏部位周围器壁的减薄程度，必要时，用高温侧厚仪测量其厚度，以使从夹具设计上、注入密封胶操作等方面采取相应措施，防止把器壁压瘪，加重泄漏事故。3.11  对阀门、法兰密封面泄漏的封堵，采用钻孔法作为辅助措施时需执行：3.11.1对阀门填料函泄漏，当填料函壁厚大于10mm时，可采用在填料函外壁上钻孔、攻丝或增设专用卡兰注入密封胶。当填料函壁厚小于10mm时，需增设专用卡兰注入密封胶。3.11.2对法兰密封面泄漏，在螺栓不能拆卸，且系统压力大于2MPa时，方可采用法兰钻孔法。3.12  采用钢带法或铜丝法代替专用卡具的带压堵漏，在松开法兰螺栓的螺母，装上注入接头前必须在松开的螺栓附近烛一个卡兰并拧紧后才可进行上述作业，不能同时松开两个以上螺母。3.13-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书  为保证注入密封胶操作安全，在注射阀门上连接注射枪，取下注射枪，退出推料杆加入密封胶时，都必须首先关闭注射阀上的旋塞，继续注入密封胶时，必须对注射枪内的密封胶加上一定压力后，才能打开注射阀上的旋塞。3.14  原带压密封结构再泄漏时，可在泄漏处原来的注射点重新注入密封胶，为降低注射压力，用小钻头通过注射孔钻孔，直至与泄漏介质接通。3.15  泄漏的法兰密封面，经带压注入密封胶封堵后，不允许再拧紧法兰螺栓。4  安全及防护4.1  带压堵漏管理人员及施工操作人员必须遵守防火、防爆、防静电、防毒、防化学品爆燃、防烫、防坠落、碰伤、防噪音等国家有关标准、法规的规定。4.2  在坠落高度基准面2米以上（含2米）进行堵漏作业必须遵守高处作业的国家标准，并根据带压堵漏的特点，必须架设带防护围栏的防滑平台，同时设有便于人员撤离泄漏点的安全通道。4.3  带压堵漏施工操作人员，作业时必须佩戴适合带压堵漏特殊需要的带有面罩的安全帽，穿防护服、防护鞋、防护手套、防静电服和鞋。使用防护用品的类型和等级，由泄漏介质性质和温度压力来决定，按有关国家标准和企业规定执行。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书4.4  带压密封有毒介质时，须戴防毒面具，过滤式防毒面具的配备与使用必须符合GB2890-82〈过滤式防毒面具〉的规定。其它种类防毒面具按现场介质特性确定。4.5  泄漏现场的噪音高于110分贝时，操作人员佩戴防噪音耳罩，同时须经常与监护人员保持联系。4.6  带压密封易燃、易爆介质时，要用水蒸汽或惰性气体保护，用无火花工具进行作业，检查并保证接地良好。操作人员要穿戴防静电服和导电性工作鞋，不允许在施工操作时产生火花。4.7  在易燃易爆泄漏介质装置进行堵漏钻孔时，必须从下面操作法中选择一种以上的操作法。4.7.1冷却液降温法：在钻孔过程中，冷却液连续不断浇在钻孔表面上，降低温度，使之无法出现火花。4.7.2隔绝空气法：在注射阀或卡兰的孔道内充满密封胶，钻孔时钻头在孔内旋转，空隙被密封胶包围填塞，空气不能进入钻孔内。4.7.3惰性气体保**：设计一个可以通入惰性气体的注射阀，钻孔通过注射阀到与介质接通时，惰性气体可以起保护作用。4.7.4  带压密封作业时，施工操作人员要站在泄漏处的上风口，或者用压缩空气或水蒸汽把泄漏介质吹在一边，免得泄漏介质直接喷在人员身上，保证操作安全。4.8  带压堵漏管理-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书4.8.1凡应用带压堵漏技术的操作人员必须经由部门进行专业培训，经理论和实际操作考核合格或堵漏技术等级证书后，才能上岗进行带压堵漏。4.8.2应用带压堵漏技术的单位必须有组织有领导地进行，应配备必要的检测仪器及完善的堵漏设备和工具，必须设有技术负责人负责组织堵漏技术的现场操作、夹具设计及安全措施的制定工作。4.8.3凡经培训获证的操作人员应有取得带压密封专用卡具设计资格的人员，否则只能组织进行一类作业。4.8.4严格执行带压堵漏相关的国家劳动安全技术标准。4.8.5  经培训获证操作人员，连续工作三年，需重新换证后才能继续上岗进行带压堵漏作业。4.8.6  要做好带压堵漏的前期工作。专业技术人员和施工操作人员要到泄漏现场详细调查和勘测，提出具体施工方案，制订有效的操作要求和防护措施，报主管负责人审批后，才能进行施工。4.8.7  对于二类堵漏作业，在施工操作中使用单位应派人进行现场监督。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书4.带压堵漏范围4.1大柳塔热电厂4.1.1所有承压管件4.1.2按照部位或部件分为：承压管、承压阀门、承压弯头、承压三通。4.1.3按照泄露分为：承压管件、阀门盘根、阀门法兰、三通、弯头以及汉口处。4.1.4按照等级分为：温度、压力、尺寸。4.1.5含盖蒸汽、油和水介质4.2上湾热电厂4.2.1所有承压管件4.2.2按照部位或部件分为：承压管、承压阀门、承压弯头、承压三通。4.2.3按照泄露分为：承压管件、阀门盘根、阀门法兰、三通、弯头以及汉口处。4.2.4按照等级分为：温度、压力、尺寸。4.2.5含盖蒸汽、油和水介质带压堵漏工器具的使用费，带压堵漏材料费，施工费用，运输费用，带压堵漏所需辅助材料费用，税费等费用。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书5.服务职责5.1施工单位职责5.1.1带压堵漏所需的工器具由施工单位解决，运输及搬运到现场由施工单位完成。5.1.2带压堵漏所需的堵漏材料由施工单位提供。5.1.3带压堵漏所需的电源插座由施工单位负责解决。5.1.4现场带压堵漏的工艺、过程管理、全面施工由施工单位来完成。5.1.5现场在带压堵漏过程时（施工单位进入现场到撤离现场）的安全由施工单位负责，现场的安全防护工作不到位时施工单位有权提出要求招标单位落实，有权拒绝安全措施不到位的情况下开始工作。施工单位所用的工器具的安全以及防范工作由施工单位负责解决。5.1.6进入现场后施工单位必须服从热电公司的管理，必须严格执行热电公司的规章制度。5.1.7接到带压堵漏的通知后，2小时内必须到赴现场开始堵漏工作。5.1.8施工人员的吃、住、行都由施工单位负责。5.1.9施工单位人员有义务保护其他设备及设施，如有损坏施工单位承担一切后果。5.1.10施工单位人员进厂必须进行安健环部培训备案，考试合格后方可工作。5.1.11带压堵漏的辅助材料由施工单位提供及带现场的搬运。5.1.12现场的保温由带压堵漏施工单位负责拆除。5.1.13必须执行条文-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书①接到甲方主管人员的通知后，2小时内到达现场，接到任务单后及时进行堵漏施工准备和施工作业：②负责泄漏工况的现场测绘、卡具设计、制作和验收及安装，并对最终成功堵漏负责；③需要焊接时，与甲方协商，需要时必须办理动火票后方可作业；④施工期间所使用的堵漏工具、耗材、劳保及相关用品应自备，如需其他施工条件，甲方应全力配合。乙方应严格检查所借设备和工器具的完好并符合安全规定；⑤现场施工人员根据带压堵漏安全防护的要求，进入现场时，必须穿戴好与本工种相关的防护用品，戴好安全帽。同时遵守甲方的厂规、厂纪和有关规章制度的教育和指导；⑥现场施工人员应严格按照本公司制定的《带压堵漏安全操作法》进行施工和操作；⑦乙方工作采用不停车方式进行。乙方在施工过程中，乙方人员的人身安全由乙方自行负责；⑧乙方在现场勘测后，提出初步的施工方案，并以最短的时间、最快的速度消除泄漏；⑨工程验收时双方按现场实际情况确定验收标准，工程结束时保证无泄漏；⑩带压堵漏属临时性消除泄漏的措施，乙方的无偿维护期为：甲方设备运行的壹个周期。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书5.2招标单位职责5.2.1现场必须进行技术交底（对现场的堵漏部件的温度、压力及介质必须交代清楚），承担对施工单位的现场管理工作，现场的协调工作由招标单位负责。5.2.2提供现场堵漏工作所需电源的接口。5.2.3现场现有的起吊设备可提供施工单位使用，但是在运行过程中如有损坏由施工单位负责修复，发生的一切费用由施工单位负责支出。5.2.4现场的安全措施工作由招标单位负责。5.2.5现场的脚手架由招标单位负责搭设。5.2.6现场的文明工作由招标单位负责。5.2.7堵漏完毕后有超标单位负责恢复。5.2.8必须执行条文①认真贯彻国家和地方劳动保护，安全生产主管部门颁发的有关安全生产的法规，方针，政策，严格执行劳动保护法规，法令，条例。②在施工前要认真勘察施工现场，根据工程项目内容，特点进行全面的安全技术交底，要求乙方制定施工安全技术措施，经审查后实施：③应按有关规定对乙方的施工人员进行资质审查，确认承包的工程与其资质相符合：④根据泄漏点所处的位置，带压堵漏现场如需搭设操作平台，甲方应按照乙方的需求搭设带有护栏的工作平台，并有能迅速撤离泄露现场的安全通道：⑤-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书现场带压堵漏需由有关部门出具作业票后，乙方方可施工。施工现场，甲方应对乙方进行现场安全监督和配合：⑥在易燃易爆的施工现场，应在现场准备消防器材，以备紧急情况时使用：⑦达到生产工艺后签署验收单：⑧及时按规定时间支付费用：-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书6.质量保证和试验6.1带压堵漏工作必须要有招标单位的任务通知函，必须填写清楚设备名称、具体部位，压力、温度、介质、尺寸、泄露情况以及堵漏部件名称。6.2带压堵漏完毕后不幸进行三级验收制度（堵漏单位、实施单位班组，实施单位主管或经理）验收合格后进行签字认可，不合格不得签字，也不予结算要求带压堵漏单位继续实施堵漏工作。6.3带压堵漏单位对自己提供的材料必须负责。6.4在试验过程中，如有轻微渗漏，由施工单位继续负责解决，必要时重新进行堵漏。6.5施工单位应保证所带压堵漏后的部位满足电厂安全可靠运行的要求,并对现场施工的制作、供货、操作、工艺等过程全面负责。6.6施工单位所施工的产品应有保质期。保质期期限为设备的一个使用周期（设备一直运行到停运微微一个使用周期）。施工单位应对保质期内因质量原因导致的施工点发生渗漏油堵漏单位负责，无条件的进行处理。-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书7.报价内容报价内容：带压堵漏报价表序号泄露范围外径尺寸压力范围压力等级温度范围温度等级费用(元/次)1管道、三通、弯头处油、水、汽等界质泄露25mm＜X≤100mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　100mm＜X≤300mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　300mm＜X低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书2截门法兰、截门门盖处油、水、汽等界质泄露25mm＜X≤100mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　100mm＜X≤300mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　300mm＜X低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　3截门盘根处油、水、汽等界质泄露通径25mm＜X≤100mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　通径100mm＜X≤300mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　通径300mm＜X低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　4水冷壁处油、水、汽等界质泄露通径25mm＜X≤100mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书高温300℃＜X　通径100mm＜X≤300mm低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　通径300mm＜X低压0.3Mpa＜X≤3Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　中压3Mpa＜X≤6Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　高压6Mpa＜X≤13Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　超高压13Mpa＜X≤16Map低温X≤100℃　-24- 神东电力神东热电公司上湾和大柳塔机组带压堵漏技术规范书中温100℃＜X≤300℃　高温300℃＜X　亚临界16Mpa＜X≤19Map低温X≤100℃　中温100℃＜X≤300℃　高温300℃＜X　本次招标为单项价格招标，每年费用以实际发生为准，计价为招标单价计算每一季度结算一次无任务通知函、无验收单不予结算。发包人：承包人：代表人：代表人：年月日年月日-24-'
