安徽移动校园信息机13.56m技术规范

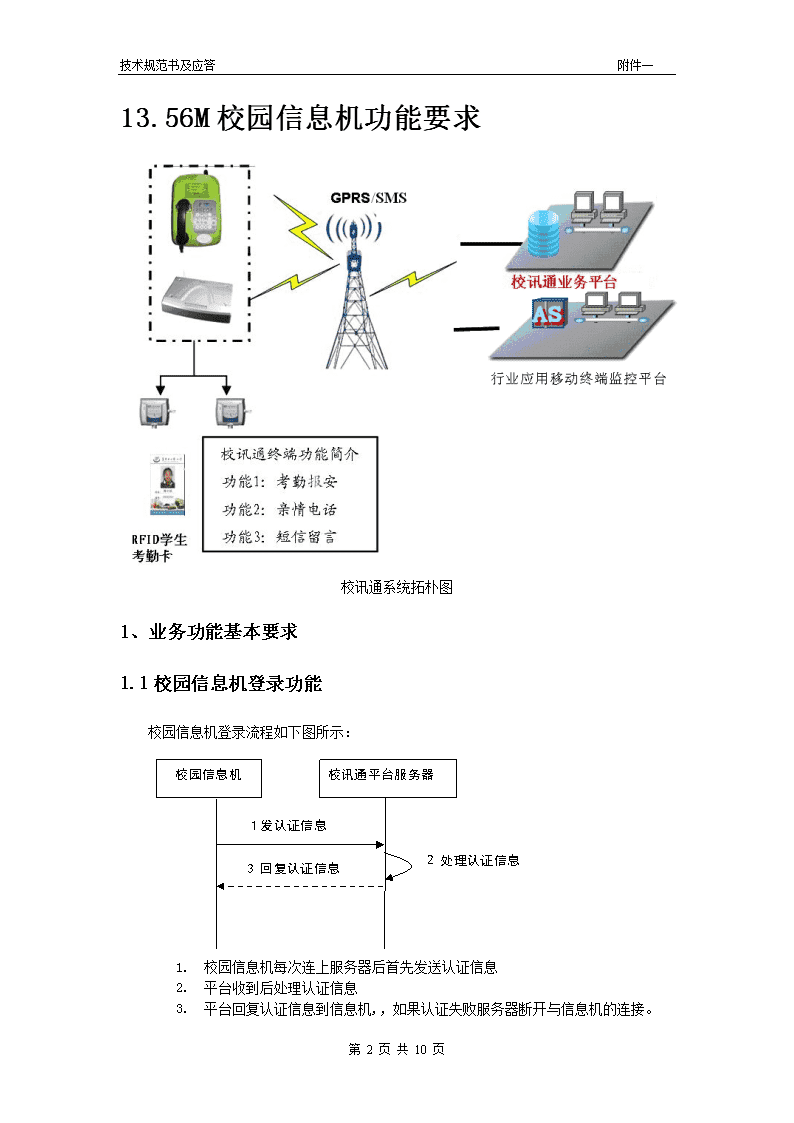

'技术规范书及应答附件一安徽移动校园信息机13.56M技术规范说明：1、以下为具体技术要求，请逐条应答是否满足，如有具体数值，并请补充数值；如不满足，请说明原因。2、标注“★”的条款应答为“不满足”或“部分满足”的，视同不满足比选人关键要求，应答无效。第10页共10页 技术规范书及应答附件一13.56M校园信息机功能要求校讯通系统拓朴图1、业务功能基本要求1.1校园信息机登录功能校园信息机登录流程如下图所示：校讯通平台服务器校园信息机１发认证信息2处理认证信息3回复认证信息1.校园信息机每次连上服务器后首先发送认证信息2.平台收到后处理认证信息3.平台回复认证信息到信息机,，如果认证失败服务器断开与信息机的连接。第10页共10页 技术规范书及应答附件一1.2语音通话功能a)★学生可以拨打预先设好的亲情号码。b)★教师可以通过学号登录拨打学生的亲情号码，也可以任意拨号。c)管理员可以设定单次通话时长，也可以由平台下发。学生拨打亲情电话流程：学生校园信息机校讯通平台服务器（SC）１学生摘机刷卡　１6返回留言３返回卡登录信息２发卡登录请求[如果有留言信息]7显示留言信息8学生选择亲情号码，呼叫9通话，生成通话记录10发通话记录请求11记录学生通话信息12返回处理结果4更新本地卡信息ALT5发读取留言请求1.学生在校园信息机终端上刷过SRFC，终端读取卡号。2.终端向校讯通平台服务器发卡登录请求。3.平台服务器查询数据库，获取卡类别及其亲情号码信息。终端将返回结果与本地保存的亲情号码比较，如果号码不同，则更新本地保存的号码。如果卡登录失败或超时，则终端依据学生卡ID查询本机存储器中的信息，取得对应的亲情电话列表。如果实时查询失败且在本地也没有查询到对应的号码，则报告错误信息。4.终端根据平台返回的信息，判断是否有留言，如果有留言则终端发读取留言请求。5.如果有留言，平台服务器返回留言信息。6.终端显示留言信息，学生可查看留言。按退出键则在终端屏幕上显示亲情号码。7.等待学生选定呼叫对象，并在选定后进行呼叫。第10页共10页 技术规范书及应答附件一1.学生通话，通话结束后终端生成通话记录。2.终端上报通话记录到校讯通平台服务器。3.平台服务器处理并记录通话记录信息。4.平台服务器返回处理结果。教师拨打电话流程：教师校园信息机校讯通平台服务器（SC）教师摘机刷卡　１发卡登录请求返回学生亲情号码返回卡登录信息发学号登录请求显示亲情号码教师选择号码，呼叫通话，生成通话记录发通话记录请求记录教师通话信息返回处理结果教师输入学号ALT[如果允许任意拨号][如果限制任意拨号]更新本地卡信息教师直接拨号提示直接拨号提示输入学号1.教师在校园信息机终端上刷过TRFC，终端读取卡号。2.终端向平台服务器发卡登录请求。3.平台服务器查询数据库，获取卡类别教师卡，并确认此卡的有效性。返回结果与本地保存的教师卡号比较，如果卡号不同，则更新本地保存的教师卡号。如果卡登录失败或超时，终端查询本机存储的教师卡信息，确认卡的合法性。4.如确认TRFC合法，如果允许教师任意拨号，则直接拨号，如果限制教师任意拨号，则终端显示“请输入学生学号”，以学号登录服务器。5.服务器返回学生亲情号码。6.终端显示学生亲情号码。7.教师取得学生亲情号码，选择呼叫。8.呼叫及通话，通话结束后终端生成教师通话记录。第10页共10页 技术规范书及应答附件一1.终端上报通话记录到校讯通平台服务器。2.平台服务器记录教师通话记录信息。3.平台服务器返回处理结果。1.3★考勤功能学生、教师校园信息机校讯通平台服务器（SC）１挂机刷卡　３记录考勤记录２发考勤请求４返回处理结果1.学生或教师在校园信息机终端上挂机刷卡，终端读取卡号。2.终端向服务器发考勤请求。3.平台服务器记录考勤记录并发送短信。4.平台服务器返回处理结果。1.4心跳包监测功能校讯通平台服务器（SC）校园信息机１发心跳包2回复心跳包1.终端每隔一个心跳周期发心跳包到平台。2.平台收到后立即回复，如果平台未回复则终端隔一定时间间隔（如１分钟）后重发，再连续发送２次后仍未得到响应则断开此连接。1.5终端参数设置第10页共10页 技术规范书及应答附件一校讯通平台服务器（SC）校园信息机１发终端参数设置请求2终端返回处理结果1.平台发送终端参数设置请求。2.终端处理请求，设置终端参数并回复设置结果。1.6终端功能键设置校园信息机必须具备标准的4×4键盘（话机拨号键盘），功能键需要有“上移、下移、拨号、取消”。其中“上移、下移”功能键用以屏幕菜单的上下滚动，“拨号”功能键用以呼叫当前屏幕的选择项，“取消”功能键用以退回到上一级屏幕菜单。1.7其它功能1.终端可以手动本地配置相关参数。（如设备ID号、服务器IP地址、端口号及监控平台的相关参数等）2.终端可以读取留言。3.屏幕至少可显示4行汉字，每行7至8个字符。4.具有自检、自测、故障报警及报告功能，如：电池电量低、设备门开关被非法开启等。5.★终端应该预留有至少2个读卡器接口，支持外置读卡器并配置至少1个IC卡外接读卡器，在买方有需要时，另一接口可通过扩展外接ID卡读卡器，卖方免费提供软件升级支撑。6.终端要有数据包重传机制，确保在网络断掉或因为异常重启系统的情况下不会丢失话单和考勤数据等。7.终端要求有足够存储空间，存储空间应大于或等于1M。8.终端应能保存学生ID/IC、教师ID/IC、亲情号码等信息，保证学生或教师可以在网络故障时可以正常使用。9.终端支持显示平台返回的提示信息。10.★必须同时支持无线（GRPS）（和有线（LAN）可选）的接入方式。第10页共10页 技术规范书及应答附件一2、终端监控2.1终端基本功能要求2.1.1原则终端与监控平台的通信过程和执行监控平台下发的任务均不得影响行业应用软件的正常工作。行业应用软件的正常工作优先于终端监控。终端收到监控平台下发的命令后，应当在不影响行业应用软件正常工作的情况下尽快执行。2.1.2基本功能要求终端配合行业应用移动终端监控平台的业务需求应具备的基本功能要求：序列号管理；统计分析；软件下载与升级；终端参数配置终端监测；2.2终端基本预置要求终端配合行业应用移动终端监控的业务需求，应预制以下参数：终端中预置一个行业应用移动终端监控短信特服号码，这个特服号码是10657199000000。心跳时间间隔：预置为0（默认不心跳）；短信中心号码：从SIM卡中读取；如果终端支持GPRS通信功能，还必须预制以下参数：网络承载参数：GPRS：APN:CMWAP，用户名,密码：空；DNS：动态获取；网关（HTTP代理服务器）参数：IP:10.0.0.172，端口：80，用户名：无密码：无；终端监控平台参数：URL（含端口）：Http://Vtmp.cn；终端还应根据各行业应用的需求，预制相关行业应用的参数。如果因为实际应用需要等特殊原因，终端需要预先植入序列号，则必须保证序列号符合《总体技术要求》10.A章节的定义。2.3终端通信功能要求终端必须支持SMS通信功能，推荐终端支持GPRS通信功能。如第10页共10页 技术规范书及应答附件一终端属于识读卡采集器或支持软件下载升级功能，则必须支持GPRS通信功能。在2G网络环境下，终端在每个时刻只能连接在1个APN上，终端必需能够处理可能的通信冲突。当专用终端通过GPRS和监控平台通信时，终端支持HTTP1.1且通过网关（HTTP代理服务器）和监控平台连接。终端传输的HTTP请求消息头中，需要携带User-Agent字段，具体定义参见《行业应用移动终端监控专用终端规范》。2.4序列号管理参见《行业应用移动终端监控专用终端规范》6.2节2.5统计分析参见《行业应用移动终端监控专用终端规范》6.3节其中识读卡采集器的“行业应用当月首次使用”是指本月首次刷卡。2.6软件下载与升级参见《行业应用移动终端监控专用终端规范》6.42.7终端参数配置参见《行业应用移动终端监控专用终端规范》6.52.8终端监测参见《行业应用移动终端监控专用终端规范》6.63、终端物理特性要求3.1使用环境1．★环境温度：-20～50℃2．相对湿度：10％～95％3．大气压力：86～106kPa第10页共10页 技术规范书及应答附件一1．供电方式：采用220V±10%，50Hz交流电源供电，其中校讯通语音识读卡采集器使用直流安全电源供电。2．防雷特性：符合IEC6143中的VDE0675标准3.2电池要求1．终端内置后备电池，在停电情况下后备电池保证设备至少能够正常工作6小时，待机24小时。3.3★SIM卡支持要求1．必须支持中国移动《移动公话专用SIM卡技术规范》2．应能支持正常卡、异形卡、移动专用卡如V3V4卡.等3．支持1.8Ｖ、3Ｖ　SIM卡3.4GSM无线通信模块1．采用信息产业部或国家无线电管理委员会等权威部门认可的工业级模块。2．天线增益：2dBm3．接收灵敏度：-104dBm4．发射功率：33dBm5．工作频段：上行890MHZ～915MHZ，1710MHZ～1755MHZ下行935MHZ～960MHZ，1805MHZ～1850MHZ支持GPRSmulti-slotclass：106.支持温度：-40°Cto+80°C7.★设备认证：具有移动通讯模块的设备必须具有3C认证；无线电发射设备型号核准证。8.电磁辐射认证，需要符合以下标准，并出具由第三方权威机构认证报告，GB8702-88《电磁辐射防护规定》，GB9175-88《环境电磁波卫生标准》；3.5号盘要求1．仅采用按键号盘，号盘数字“5”上应有盲人识别标志。3.6电磁兼容性和安全性要求1．终端应符合YD1032的相应要求。第10页共10页 技术规范书及应答附件一3.7电器安全性能1．应符合YD/T965的相应要求。3.8防破坏性能1．外壳应采用高强度金属材料制作，有较强的防破坏能力。2．手柄及其连线应坚固耐用，并具有一定防破坏能力，不使用专用工具不能拆卸。手柄连线的抗拉强度不小于120Kg。3．按键应坚固耐用。4．显示窗使用抗撞击的高强度透明材料。5．应具备一定的防雨能力。（亦适用于读卡器）3.9基本环境适应性和寿命1．高温、低温、湿热、振动、碰撞等极限条件要求应符合YDN109中4．14的相关规定。极限条件下终端应能正常工作。2．叉簧经20万次动作后，应能正常使用。3．按键使用50万次后，应能正常拨号使用。4、品牌及业务标识a)终端统一名称为：中国移动和教育，开机界面要显示“中国移动和教育”的标识。b)机身显著位置需有“中国移动”ＬＯＧＯ和＂和教育＂标识。c)产品外包装和说明书中应印制“中国移动”ＬＯＧＯ和＂和教育＂标识。5、考勤（IC）卡技术要求◇存储容量:　8Kbit,16个分区,每分区两组密码◇工作频率:　13.56MHZ◇通讯速度:　106Kboud◇读写距离:　2.5—10CM◇读写时间:　1-2MS◇工作温度:　-20℃-85℃◇擦写次数:　＞100000次◇数据保存:　＞10年◇规　　格:　0.87×85.5×54/非标卡◇封装材料:　PVC、PET、0.13铜钱◇封装工艺:　超声波自动植线/自动碰焊◇制作标准:　ISO14443和,ISO10536ISO15693第10页共10页'
