城镇燃气防雷技术规范2013

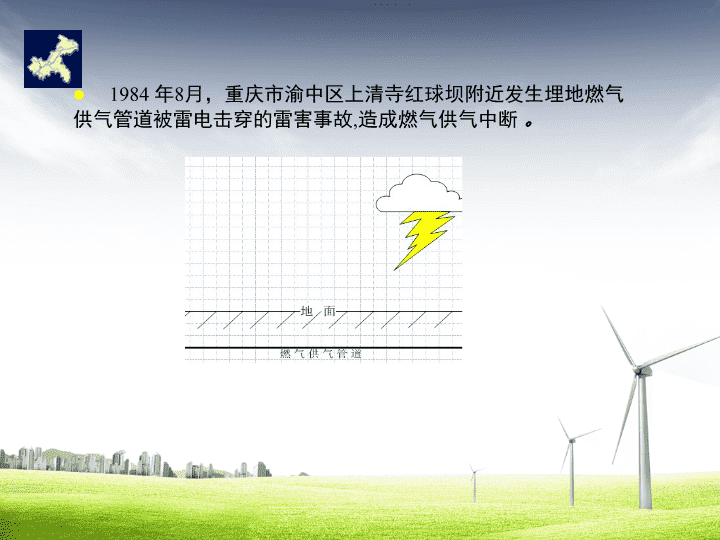

'城镇燃气防雷技术规范萝岗区气象局陈潇Technicalspecificationsforlightningprotectionofcitygas2013.3.25 提纲一、规范出台背景二、雷电形成机理和破坏形式三、案例分析四、规范条文讲解 1984年8月，重庆市渝中区上清寺红球坝附近发生埋地燃气供气管道被雷电击穿的雷害事故,造成燃气供气中断。 1989年8月12日，山东黄岛油库因雷击感应火花发生特大火灾爆炸事故，造成直接经济损失3540万元。在救火过程中10辆消防车被烧毁，有19人牺牲、100多少受伤，其中公安消防人员牺牲14人，负伤85人。这样巨大的经济损失和人员伤亡，共和国成立以来在石油储运系统尚属首次。黄岛油库遭雷击起火爆炸现场李鹏总理亲临黄岛火灾现场，指挥灭火 1999年4月23日，永川市跳蹬河农贸市场商住楼发生雷击事故，因雷电波入侵造成家电毁坏。由于天然气管道敷设在屋面，造成雷击天然气调压箱爆炸燃烧，封锁了道路，引起住户恐慌，72家住户联名向永川市人民政府、永川市人大上告的社会事件发生。 2001年7月和8月，重庆大学水电中心A区配气站2次遭雷击，击坏计量设备，直接经济损失3万元，间接经济损失10万元。2001年7月11日下午，北京市工体东路一号楼遭雷击，造成整座楼掉闸停电，击坏十余户电视机高频头，有几人看到了一火球从楼顶晃过，其中有一住户由于雷击使煤气表底冒出有一、二尺长的火苗，把闸门关了，火才熄灭，由于及时发现，未造成更大的损失。2002年7月21日，重庆市巴南区大雨倾盆，突然“咔嚓”一声闪电后，位于巴南区李家沱的重庆市电信局宿舍楼的调压箱发生火花，据分析是由于调压箱与供气管道未形成等电位，雷击感应产生火花放电。2002年10月16日，开县采输气作业区东64#井遭雷击，损坏电子设备29台。 2004年5月29日晚7时45分,四川泸州市纳溪区一居民楼下发生一起因天然气沿管道裂隙泄漏，遇雷击后点燃气体产生爆炸事故，造成5人死亡,1人重伤,34人轻伤。此次爆炸事故造成永宁路社区数千居民停水停电、河西片区上万居民停气。2005年6月26日晚，北京市昌平区某宾馆遭雷击，造成锅炉房燃气自控系统、泵房自控系统及安防监控红外探头多支损坏，直接经济损失约5万元。2007年4月1日，合肥市大雨滂沱、雷电交加，位于肥东的合肥天然气总站电路被雷电击中，造成生产瘫痪，无法生产压缩天然气。2008年7月，南宁市某燃气公司遭受雷击，主控室的PLC控制系统、空混系统（液化气）、仪表控制盘、现场泄漏报警系统失灵；热值仪、原力变送器、仪表盘、报警器损坏，此次雷灾造成的直接经济损失约20万元。 2009年8月4日上午，位于石家庄市西兆通镇南石家庄村的村民自建一临街房屋遭雷击突然倒塌，倒塌房屋为临街一排砖混结构村民自建二层房屋，房屋临街敞开，主体已完工，尚未安装门窗。事故共造成20人被埋，其中17人死亡，3人受伤。 2009年8月17日下午，云南昭通市镇雄县五德镇的五德大桥附近发生一起特大雷击事故，10名筑路工人刚把一组炸药在山上埋好准备撤退时，天上忽然划过一道闪电，在雷声响起时，刚填埋在工地上的炸药爆炸了，10名筑路工人中9人失踪，1人受伤。 雷电是发生在大气层中同时具有声、光、电现象的物理过程，通常是指带电的云层对大地之间的放电现象。这个放电的过程会产生强烈的闪电和巨大的声响，即是人们常说的“电闪雷鸣”。雷电形成机理 全球闪电分布（每年约有10亿次雷暴发生，每秒钟的地闪就有30-100次。如森林火灾有50%以上是由雷电引发）） 每年夏季、都是雷电活动最活跃的季节，人们往往将夏季称为“雷雨季节”。这是因为夏季空气温暖湿润，由于热力作用、动力作用或者地形作用，使暖湿空气抬升而发展成为对流旺盛的“雷雨云”，人们常用“乌云滚滚”来形容它。 典型的雷雨云内部，其上半部带正电荷，下半部带负电荷，当正负电荷积累到一定程度时，就击穿空气，释放大量能量，形成雷电，出现电闪雷鸣。 在闪电的极短时间内，狭窄闪电通道上要释放巨大的电能形成强烈的爆炸，产生冲击波，然后形成声波向四周传开，这就是雷声或说“打雷”。 雷电在造福人类（产生臭氧、增加氮肥、清新空气）的同时，也带来了雷电灾害。随着我国社会经济的快速发展，特别是进入信息时代以来，雷电灾害所造成的经济损失和社会影响越来越大，防御雷电灾害已受到广大人民群众、各行各业乃至各级政府的高度关注。 雷电直接击在地面物体或人员身上，雷电产生的高电压、大电流及热效应、机械效应、电磁感应等，使被击物体或人员遭到损害，造成雷电灾害。1、直接雷击危害 雷电击在地面目标物附近，由于雷电电磁脉冲产生的高电压、大电流通过电源线路、通信线路传输到目标物内，使目标物内部的电子电器设备甚至人员遭到损害。或者由于地电位反击，对人员造成伤害。2、间接雷击危害 对地面目标物而言，如果地面目标物高度不同，则孤立的、突出的、高大的建筑物或树木易遭雷击；如果地面目标物高度相同，则导电良好的金属物体易遭雷击。3、雷击特点 突出地面越高的物体越易遭雷击。 对地面而言，土壤电阻率较小、潮湿、开阔、水面或水陆交界处，地下有金属矿产等地，易遭雷击。 燃气系统的雷电危害方式a.直击雷危害对于架空或埋地的燃气管道和其他设施遭受直接雷电袭击，闪电中的电压高达几万伏乃至十亿伏，及易导致管道被击穿而引起危害，同时产生的机械效应或热效应，使燃气产生燃烧或爆炸伤人的事故。 直击雷的危害一、雷电流的热效应在雷云对地放电时，强大的雷电流从雷击点注入被击物体，由于雷电流幅值高达数十至数百千安，其热效应可以在雷击点局部范围内产生高达6000~10000C，甚至更高的温度，能够使金属熔化，树木、草堆引燃；当雷电波侵入建筑物内低压供配电线路时，可以将线路熔断。这些由雷电流的巨大能量使被击物体燃烧或金属材料熔化的现象都属于典型的雷电流的热效应破坏作用，如果防护不当，就会造成灾害。 埋地燃气管道直击雷灾害事故1984年，渝中区上清寺红球坝附近发生埋地燃气供气管道被雷电击穿的雷害事故； 雷击烧毁树木 永川市跳蹬河农贸市场商住楼燃气管道雷击事故1999年4月23日，永川市跳蹬河农贸市场商住楼由于天然气管道敷设在屋面成为接闪器，造成了雷击导致天然气调压箱爆炸燃烧，封锁通道，引起住户恐慌，72家住户联名向永川市人民政府、永川市人大上告的社会事件发生； 雷击电流热效应使设备烧损的事例 二、雷电流的机械效应与冲击波效应雷电的直接破坏作用除了热效应外，还有机械效应和冲击波。在雷云对地放电时，这两种效应与热效应一样，均能对地面被击物体造成严重损害。但从危害的方式来看，两者有所不同，前者是产生电动力和内压力，后者则是产生冲击波。下面将讨论机械效应与冲击波效应的产生机理及其破坏作用。 在发生雷击时，雷电的机械效应所产生的破坏作用主要表现为两种形式：一是雷电流流过金属物体时产生的电动力；二是雷电流注入树木或建筑构件时在它们内部产生的内压力。1、机械效应 由电磁学可知，在载流导体周围的空间存在着磁场，而在磁场中的载流导体又会受到电磁力的作用。由图可见，当i1与i2同向，在电动力作用下，两根导体之间将相互吸引，有靠拢的趋势。同理，如果i1与i2反向，则两根导体在电动力的作用下就会相互排斥，有分离的趋势。因此，在雷电流的作用下，载流导体就有可能会变形，甚至会被折断。图两根平行导体之间的电动力作用 另外，对于同一根载有雷电流的弯曲导体或金属个构件，如右图所示，其中AP段的电流i所产生的磁场可使PB段受到电动力的作用，同样PB段电流i所产生的磁场也会使AP段受到电动力的作用，当这种电动力足够大时，就可能会使导体或构件受到破坏。由安培定律可知，凡含有拐弯部分的载流导体或金属构件，其拐弯部分都将受到电动力的作用，拐弯处的夹角越小，受到的电动力就越大。所以当拐弯夹角为锐角时，所受到的电动力相对较大；而当拐弯处的夹角为钝角时，所受到的电动力相对较小。图载有雷电流的弯曲导体受力示意图 因此，在防雷设计与施工中，避雷引下线的走线方式应尽可能走直线路径，在必须拐弯的情况下，应采取钝角并带圆弧向下走线，而应避免采用锐角或绕直角向下走线。当避雷引下线非要走锐角路径不可时，应在线路的锐角拐弯处采取牢固的机械固定措施，以防被电动力拉动。 在被击物体内部产生内压力是雷电流机械效应破坏作用的另一种表现形式。由于雷电流幅值很高，且作用时间又很短，当雷击于树木或建筑构件时，在它们的内部将瞬时地产生大量热量。在短时间内热量来不及散发出去，以致使这些内部的水分被大量蒸发成水蒸气，并迅速膨胀，产生巨大的内压力。这种内压力是一种爆炸力，能够使被击树木劈裂和使建筑构件崩塌。有关这类现象，国内外均时有报道，下图为典型的实例。 •树木被雷击而折断 树木劈裂和建筑物的崩塌 在雷云对地放电过程中的回击阶段，放电通道中既有强烈的空气游离又有强烈的异性电荷中和，通道中瞬时温度非常高，这使得通道周围的空气急剧膨胀，以超声波速度向四周扩散，从而形成冲击波。同时，通道外围附近的冷空气被严重压缩，在冲击波波前到达的地方，空气的密度、气压和温度都会突然增大，产生剧烈振动，这种冲击波与爆炸时产生的冲击波是类似的，可以使其附近的建筑物、人、畜受到破坏或伤害。冲击波向外传播的速度远大于声速，但很快就会衰减，转化为声波，于是人们就能够听到雷鸣声。冲击波的强度与回击时雷电流的大小有关，其破坏作用与波阵面气压和环境大气压有关。2、冲击波效应 b.雷击电磁脉冲危害雷云在起电、移动和先导放电的过程中，对燃气供气管道和设施产生静电感应，使之产生异号静电位，一旦雷云对地放电管道中的束缚电荷成为自由电荷，以冲击波的形式对称地向管道两端移动，电荷移动所形成的电流为雷电感应电压。雷电闪击时，将在空间产生强大瞬变电磁场，处于临近的管道、燃气设备及燃气器具作切割磁力线运动，在电气接触不良和开口处哪怕仅有1mm间隙时，也会产生电火花而引爆可燃气体。燃气系统的雷电危害方式 防雷装置附近开口环路感应电压示意图 雷击电磁脉冲的危害 在各种架空线路和金属屋面上，同样会因雷云对地放电而产生静电感应电荷。架空线路和金属屋面静电感应当雷云下行负先导向地面发展时，先导通道携带的负电荷将在最靠近其前端的一段导线上感应出正电荷，在先导尚未到达地面，即回击尚未发生时，这些正电荷将受到先导通道中负电荷的束缚，成为不能自由运动的束缚电荷。而此时导线上与正束缚电荷相应的负电荷则被排斥向两侧运动，经线路的泄漏电导和电网的中性点进入大地。 静电感应金属屋面静电感应架空线静电感应 电磁感应雷电流具有很大的幅值和波头上升陡度，能在所流过的路径周围产生很强的暂态脉冲磁场。根据电磁感应定律，这种快速变化的脉冲磁场交链导体回路时，能在回路中感应出电动势，产生过电压和过电流。在现代建筑物内，通常布置和铺设着各种电源线、信号线和金属管道（如供水管、供热管和供气管等），这些线路和管道常常会在建筑物内的不同空间构成导体回路或回环，如图中阴影部分所示。图感应回路所端接的电子设备损坏示意（a）金属管形成的回路（b）天馈线形成的回路 信息系统电源系统闭合环路感应产生过电压 当建筑物遭受雷击时，雷电流将沿建筑物防雷装置（钢筋或其他金属结构）中各分支导体流入大地。沿分支导体流动的雷电流将在建筑物内部空间产生暂态脉冲磁场，脉冲磁场交链不同空间位置上的导体回路，就会在这些回路中感应出过电压和过电流，它们常会使得感应回路端接的电子设备受到损坏，如图所示。图回路感应过电压损坏端接电子设备感应回路建筑物感应回路感应回路积雨云感应回路 李家沱宿舍楼静电火花事故2002年，中国电信重庆分公司李家沱宿舍楼因雷击导致调压箱附近静电感应发生火花。 案例分析雷电灾害案例是人们用鲜血、生命和巨大的物质财富损失为代价留给后人的宝贵财富，是防雷安全管理的警示录、活教材。 雷电灾害事故的发生主要由四大要因人的不安全行为和动作;技术客观的隐患和欠缺;生产环境的不良;管理的不善，不遵守规章制度，有章不循，有法不依. 气候背景的特殊性；需要防护雷电危害的对象不断增加；单位不重视，防雷安全意识淡薄，导致“该装的不装，该测的不测，该改的不改，该维护的不维护”；防雷工程设计、施工、监理已是一门应用众多防雷理论的高新技术，从而导致了一些建设项目防雷设施先天不足。雷电灾害原因—— 受灾面扩大。从三维空间入侵。雷击对象增多。雷灾的经济损失和危害程度大大增加了。雷电灾害特点—— 城镇燃气防雷技术规范编制目的：城镇燃气系统的防雷安全是一个迫在眉睫的问题。通过制定本标准，将规范城镇燃气防雷技术要求，达到降低雷电灾害损失。自2009年11月1日起实施。《城镇燃气防雷技术规范》由中国气象局提出，中国气象局政策法规司归口，重庆市防雷中心为主要起草单位。 编制情况概述根据中国气象局2007年4月5日下发的《关于下达2007年气象行业标准制订项目和审查验收项目计划的通知》文件要求，重庆市防雷中心组织有关专家共同编制了本标准。 标准的编制过程中,征求了全国各省市气象局及燃气行业各单位意见，先后收到意见共116条。标准起草小组对征求到的意见及会上提出的问题进行了详细分析、归类，经过认真分析、研究、咨询、修改后形成送审稿、报批稿。标准制定历时2年，标准名称为《建筑燃气防雷技术规范》，由中国气象局政策法规司提出并归口。 1．编制目的在城镇燃气防雷工程的设计和施工中，主要根据《建筑物防雷设计规范》（GB50057—94）、《城镇燃气设计规范》GB50028-2006等规范进行，但国内目前还没有专门的技术规范，城镇燃气系统的防雷安全是一个迫在眉睫的问题。通过制定本标准，将规范城镇燃气防雷技术要求，达到降低雷电灾害损失。。 2、主要内容规范共8章和3个附录。主要内容是：1范围2规范性引用文件3术语和定义4基本规定5燃气场站及设施6燃气金属管道7电气系统８电子系统9附录A燃气输配系统生产区域用电场所的爆炸危险区域等级和范围划分（规范性附录）10附录B生产的火灾危险性分类（规范性附录）11附录C液化石油气站用电场所爆炸危险区域等级和范围划分（规范性附录） 在规范发布实施后，将与GB50057-2010等国标、行标互为补充，更加完善，使城镇防雷工程设计与施工规范化。以减少雷电灾害损失。 1、范围 本标准规定了城镇燃气防雷的术语和定义、基本规定、燃气场站及设施、燃气金属管道、电气系统及电子系统等内容。本标准适用于新建、改建、扩建城镇燃气的防雷设计和施工，既有城镇燃气系统的雷电防护可参照执行。本标准不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。注：本规范中储气罐均含储气柜。 2．规范性引用文件 GB50057—2010建筑物防雷设计规范GB50058爆炸和火灾危险环境电力装置设计规范HG/T20675-1990化工企业静电接地设计规程 3、术语和定义 3.1城镇燃气citygas从城市、乡镇或居民点中的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的，且符合本规范气质量要求的可燃气体。城镇燃气一般包括天然气、液化石油气、人工煤气和新型复合燃气。3.2低压储气罐lowpressuregasholder工作压力（表压）在10kPa以下，依靠容积变化储存燃气的储气罐。分为湿式储气罐和干式储气罐两种。3.3高压储气罐highpressuregasholder工作压力（表压）大于0.4MPa，依靠压力变化储存燃气的储气罐。又称为固定容积储气罐。为了编制本规程，编写小组查阅了当前最新各类防雷及相关标准、规范包括国际IEC的一些最新标准，城镇燃气防雷的需要编写了术语的定义。 3.4调压装置regulatordevice将较高燃气压力降至所需的较低压力调压单元总称。包括调压器及其附属设备。3.5调压站regulatorstation将调压装置放置于专用的调压建（构）筑物中，承担用气压力的调节。包括调压装置及调压室的建（构）筑物等。3.6调压箱（调压柜）regulatorbox将调压装置放置于专用箱体，设于用气建（构）筑物附近，承担用气压力的调节。包括调压装置和箱体。悬挂式和地下式箱称为调压箱，落地式箱称为调压柜。3.7引入管servicepipe室外配气支管与用户室内燃气进口管总阀门（当无总阀门时，指距室内地面1m高处）之间的管道。3.8管道暗埋pipingembedment管道直接埋设在墙体、地面内。 3.9管道暗封pipingconcealment管道敷设在管道井、吊顶、管沟、装饰层内。3.10燃气场站gasstation门站、储配站、压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供应站、液化天然气供应基地、气化站、混气站、瓶装供应站等称为燃气场站。3.11燃气输配系统gastrasitationsystem城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。3.12防雷区lightningprotectionzoneLPZ需要规定和控制雷击电磁环境的那些区。 3.13防雷装置lightningprotectionsystemLPS接闪器、引下线、接地装置、电涌保护器及其它连接导体的总合。3.14引下线down-conductorsystem连接接闪器与接地装置的金属导体。3.15接地装置earth-terminationsystem接地体和接地线的总合。 4、基本规定 4.1城镇燃气的雷电防护应在雷电灾害风险评估的基础上，结合城镇燃气特点，进行合理的选址、功能分区及管网布设，做到安全可靠、技术先进、经济合理。4.2城镇燃气的防雷设计应依据以下内容：——国家和地方的防雷法律、法规、规章、规范性文件和防雷技术标准。——雷电灾害风险评估报告及相关资料。——其他资料。 通过这些雷灾事故可以发现，雷电灾害的风险评估是迫切需要的，也是老百姓需要的。我们在事故调查中许多老百姓就说：希望政府给我们一个说法，就是该项目建设以后，对我们是否有影响，应该给我们一个明确的说法。因此，开展雷电灾害风险评估就是对该建设项目建成后对原有建筑和本项目建设是否增强或削弱防雷措施提出合理建议。 第二十七条各级气象主管机构应当组织对本行政区域内的大型建设工程、重点工程、爆炸危险环境等建设项目进行雷击风险评估，以确保公共安全。 标准《雷电灾害风险评估技术规范》规定适用于石油、化工、易燃易爆物资的生产或者贮存场所、电力设施、电气装置、通信设施、广播电视系统、计算机网络系统、建（构）筑物及其他场所与设施的雷电灾害风险评估。 雷电灾害风险评估是防雷工程广泛和深入发展的需要，也是科学防雷、全面防雷的重要工作。目前，雷电灾害风险评估方法的应用越来越广泛，统筹和指导防雷设计的各个方面。 4.3城镇燃气防雷工程应根据其施工进度适时进行跟踪检测，投入使用后应定期检测。防雷工程大都是隐蔽工程，如果不进行跟踪检测，极易埋下安全隐患。4.4城镇燃气经营者应做好防雷装置日常检查、维护与维修。防雷装置直接暴露于大气之中或埋藏于地面以下，随着时间的推移，防雷器件必然遭受大气和土壤腐蚀，有时还要遭受雷击，防雷性能将会受到影响。因此，当防雷装置投入使用后，维护工作便提到议事日程。必须根据防雷器件的重要性和运行规律，将维护工作分为周期性维护和日常性维护两类。 4.5城镇燃气如发生雷电灾害事故，管理单位应及时向当地气象主管机构报告，协助做好雷电灾害调查工作，并及时进行整改。在中国气象局令第20号《防雷减灾管理办法》第二十五条中规定“遭受雷电灾害的组织和个人，应当及时向当地气象主管机构报告，并协助当地气象主管机构对雷电灾害进行调查和鉴定”。同时有利于灾情的统计和隐患的排除。 5、燃气场站及设施 5.1一般规定5.1.1燃气场站内储气罐和瓶装销售库房等具有爆炸危险的建（构）筑物的防雷设计应符合GB50057中有关规定，分类见附录A、附录B。5.1.2液化石油气站爆炸危险环境内电气防爆等级应符合GB50058的分区的设计规定，见附录C；站区内可能产生静电危害的设备、管道以及管道分支处均应采取防静电接地措施，且符合HG/T20675的规定。液化石油气供应基地、气化站、混合站、瓶装供应站等具有爆炸危险的建、构筑物的防雷设计应按第二类防雷建筑物设防。在设有信息系统的建筑物需防雷击电磁脉冲的情况下，当该建筑物没有装设防直击雷装置和不处于其他建筑物或物体的保护范围内时，宜按第三类防雷建筑物采取防直击雷的防雷措施。在要考虑屏蔽的情况下，防直击雷接闪器宜采用避雷针。 5.1.3站区内储气罐、罐区、露天工艺装置及建（构）筑物之间，以及与站外建（构）筑物之间的间距应符合防雷安全距离的要求。5.1.4电气和电子系统设备所在建筑物，应根据GB50057的要求进行防直击雷设计。防雷保护是一个系统工程，其第一道防线便是受雷(或称接闪)、引流(或称引下)、接地（散流系统），也就是外部防雷装置。直击雷的防护以避雷针、避雷带、避雷网、避雷线和新型的防直击雷装置作为主要的防护方法。在使用时应按滚球法确定保护范围。5.1.5在一个建筑物内，防雷接地、电气设备接地和电子系统设备接地宜采用共用接地系统，其接地电阻值应取其中最小值。 5.2储罐区5.2.1在储罐区内架设的独立避雷针、架空避雷线（网）应将被保护物置于LPZ0B区内。雷电防护区划分雷电防护区的划分是将需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的雷电防护区（LPZ）。将需要保护和控制雷电电磁脉冲环境的空间，划分为不同的防护区，这样有利于在进行防雷工程设计和施工时，针对不同的防护区，采取不同的防护措施，以便达到有效、合理、科学的防护。 雷电防护区应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后续防护区，并符合下列规定：1．直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。 2．直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。3．第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。 4．第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。5．后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。 5.2.2当储罐顶板厚度大于或等于4mm时，可以用顶板作为接闪器；若储罐顶板厚度小于4mm时，应装设防直击雷装置。5.2.3浮顶罐、内浮顶罐不应直接在罐体上安装避雷针(线)，但应将浮顶与罐体用两根导线作电气连接。浮顶罐连接导线应选用截面积不小于25mm2的软铜复绞线。对于内浮顶罐，钢质浮盘的连接导线应选用截面积不小于16mm2的软铜复绞线；铝质浮盘的连接导线应选用直径不小于1.8mm不锈钢钢丝绳。 5.2.4钢储罐必须做防雷接地，接地点沿储罐周长的间距，不应大于30m，且接地点不应少于2处。5.2.5钢储罐防雷接地装置的冲击接地电阻不宜大于10Ω，当钢储罐仅做防雷电感应接地时，接地电阻不宜大于30Ω。钢储罐防雷接地的连接应尽量采取焊接，焊接应符合下列规定：1焊接应饱满牢固，不应有夹渣虚焊、咬肉、气孔及未焊透现象；2扁钢的搭接长度不应小于其宽度的2倍，不得少于3面施焊（当扁钢宽度不同时，搭接长度以宽的为准）；3圆钢双面施焊的搭接长度不应小于其直径的6倍，当直径不同时，搭接长度以直径大的为准；4圆钢与扁钢连接时，其搭接长度不应小于圆钢直径的6倍，双面施焊；5扁钢与钢管、扁钢与角钢焊接时，应紧贴3/4钢管表面，或紧贴角钢外侧两面，上下两面施焊； 接地电阻应注意的问题1、接地电阻是表征防雷装置接地效果的一个重要参数，一般由设计单位结合建设项目的重要性、使用性质和发生雷击的后果等实际情况，根据国家、地方或行业有关标准规范而定的。施工时，必须确保地网接地电阻值满足设计要求，而不能自行规定接地电阻值的标准。2、专用防雷接地产品应按产品说明进行安装。专用接地体因为其加工工艺和使用性能的不同，施工与一般的接地体可能有所不同。但是，无论它的功能如何，其敷设方式、埋深标准均不得与现行规范相抵触。 5.2.6罐区内储罐顶法兰盘等金属构件应与罐体可靠电气连接，不少于5根螺栓连接的法兰盘在非腐蚀环境下可不跨接。放散塔顶的金属构件亦应与放散塔可靠电气连接。金属管道的法兰盘连接螺栓在5颗以下的，应增设跨接线。对有不少于5根螺栓连接的法兰盘，在非腐蚀环境下，可不跨接；（很多城市腐蚀一般都比较严重） 5.2.7当地下液化石油气罐的阴极防腐采取下列措施时，可不再单独设置防雷和防静电接地装置：液化石油气罐采用牺牲阳极法进行阴极防腐时，牺牲阳极的接地电阻不应大于10Ω，阳极与储罐的铜芯连线截面积不应小于16mm2；液化石油气罐采用强制电流法进行阴极防腐时，接地电极必须用锌棒或镁锌复合棒，接地电阻不应大于10Ω，接地电极与储罐的铜芯连线截面积不应小于16mm2。 等电位连接线的材质要求防雷等电位连接线的最小截面，由下表确定总等电位连接处LPZ0B与LPZ1交界处局部等电位连接处LPZ1与LPZ2交界处及以下交界处铜线16mm26mm2钢材50mm216mm2不同部位截面材料 5.3调压计量区5.3.1调压站冲击接地电阻值不应大于10Ω，设于空旷地带的调压站及采用高架遥测天线的调压站应单独设置防雷装置。5.3.2当调压站内、外燃气金属管道为绝缘连接时，调压装置必须接地，接地电阻应小于10Ω。5.3.3在调压站内设备应置于LPZ0B区内。 6、燃气金属管道6.1一般规定6.1.1地上燃气金属裸管与其他金属构架和其它长金属物平行敷设时，当净距小于100mm，应用金属线跨接，跨接点的间距不应大于30m；交叉敷设时，当净距小于100mm，其交叉点应用金属线跨接。6.1.2架空敷设的燃气金属管道的始端、末端、分支处以及直线段每隔200～300m处，应设置接地装置，其冲击接地电阻不应大于30Ω，接地点应设置在固定管墩（架）处。距离建筑物100m内的管道，应每隔25m左右接地一次，其冲击接地电阻不应大于10Ω。6.1.3进出民用建筑物的燃气管道的进出口处，室外的屋面管、立面管、放散管、引入管和燃气设备等处均应有防雷（静电）接地装置。 6.2燃气金属管道不宜敷设于屋面，当实际条件无法满足时，燃气金属管道可敷设于屋面，但应满足以下要求：a)屋面燃气金属管道、放散管、排烟管、锅炉等燃气设施应设置在接闪器保护范围之内，并远离建筑物的屋檐、屋角、屋脊等雷击率较高的部位。b)屋面放散管和排烟管处应加装阻火器，并就近与屋面防雷装置可靠电气连接。c)屋面燃气金属管道与避雷网（带）至少应有两处采用金属线跨接，且跨接点的间距不应大于30m。当屋面燃气金属管道与避雷网（带）的水平、垂直净距小于100mm时，也应跨接。d)屋面燃气管与避雷网之间的金属跨接线可采用圆钢或扁钢，圆钢直径不应小于8mm，扁钢截面积不应小于48mm2，其厚度不应小于4mm，宜优先选用圆钢。e)当燃气金属管道由LPZ0区进入LPZ1区时，应设绝缘法兰或钢塑接头，绝缘法兰或钢塑接头两端的管道应分别就近接地，接地电阻不应小于10Ω。 I燃气管道建筑物屋顶绝缘段6.3建筑物外墙燃气金属立管6.3.1建筑用户分支管与外墙燃气金属立管相连时，应设绝缘法兰或钢塑接头，绝缘法兰或钢塑接头两端的管道应分别就近接地，接地电阻不应小于10Ω。6.3.2沿外墙竖直敷设的燃气金属管道应每隔不大于12m就近与建筑物防雷装置可靠连接。 6.4引入场站的燃气金属管道6.4.1进出场站的架空燃气金属管道，应在场站外侧做接地处理。6.4.2当燃气金属管道采用地上引入方式进入场站时，电绝缘装置宜设置在引入管出室外地面后穿墙入户之前的位置，将抱箍设于室内燃气金属管道上，再通过等电位连结线接至总等电位联结箱。如采用绝缘法兰与外置放电间隙的组合形式，则应安装在室内燃气总阀门之后，绝缘法兰两端的燃气金属管道用放电间隙进行连接后，通过等电位连结线接至总等电位联结箱。 燃气管道进出建筑物的设计燃气管道在入户前应插入绝缘段与户外埋地的燃气管隔离。进入建筑物后的燃气管道应与建筑物内的总等电位连接端子板相连。为防止雷电流在燃气管道内产生电火花，在此绝缘段两端应跨接火花放电间隙； 6.5其他6.5.1埋于地下的金属跨接线，应采取直径不小于10mm热镀锌圆钢。6.5.2当燃气金属管道螺纹连接的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时，连接处应用金属线跨接。连接处过渡电阻不大于0.03Ω，以及有不少于5颗螺栓连接的法兰盘可不跨接的规定，是参考国外资料和国内的实践经验确定的； 7、电气系统 7.1一般规定7.1.1城镇燃气系统的低压配电线路宜全线采用金属铠装电缆或护套电缆穿钢管埋地敷设，在各防雷分区交界处应将电缆的金属外皮或外套钢管接到等电位连接带上。架空线路严禁穿越场站。自场站外引入场站的电源线路，当全线采用埋地电缆有困难时，可采用架空线，并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入，其埋地长度不小于15m。7.1.2场站内配电系统的电缆金属外皮或电缆金属保护管两端均应接地，按照GB50057要求安装多级电涌保护器，宜为三级。该电涌保护器应具有防爆功能，且与被保护设备的耐压水平相匹配。7.2场站内接地干线应在不同方向上与接地装置（站场内地网）相连接，且不应少于两处。 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZ0B）与第一防护区（LPZ1）交界处应安装通过I级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。 7.3场站内电气设备的接地装置与独立避雷针的接地装置应分开设置，间距应不小于3m，与装设在建筑物上的避雷针的接地装置可合并设置；与防雷电感应的接地装置亦可合并设置。接地电阻值应取其中最小值。7.4场站内所有电气设备金属外壳应接地，除照明灯具以外的电气设备，应采用专门的接地线，该接地线如与相线敷设在同一保护管内时，应具有与相线相等的绝缘，其他金属管线、电缆的金属外皮等，只能作为辅助接地线，且接地电阻值应小于4Ω。7.5场站内的照明灯具可利用可靠电气连接的金属管线系统作为接地线，但不能利用输送易燃物质的金属管道。 8、电子系统 8.1一般规定8.1.1城镇燃气系统的室外信号传输线为金属线时，宜全线采用有屏蔽层的电缆或穿金属管道埋地敷设，在入户处应将电缆的金属外皮或外套金属管接到总等电位连接带上。当全线采用埋地电缆有困难时，可采用架空线，并使用一段金属铠装电缆或护套穿钢管直接埋地引入，其埋地长度不小于15m。8.1.2场站内电子系统的线缆，宜在各防雷区界面处安装SPD。8.2金属导电物（如通信线、数据线、控制电缆等的金属屏蔽层和金属管道等）进出建筑物和电子系统机房时，应在各防雷区界面处做等电位连接。8.3场站内监控仪表、探头等电子系统设备应置于LPZ0B区内，其配线电缆应采用屏蔽电缆或穿钢管保护，并接地处理。 谢谢！'
