中国建筑标准设计研究所工程设计图纸图幅&图签&首页管理规定.doc

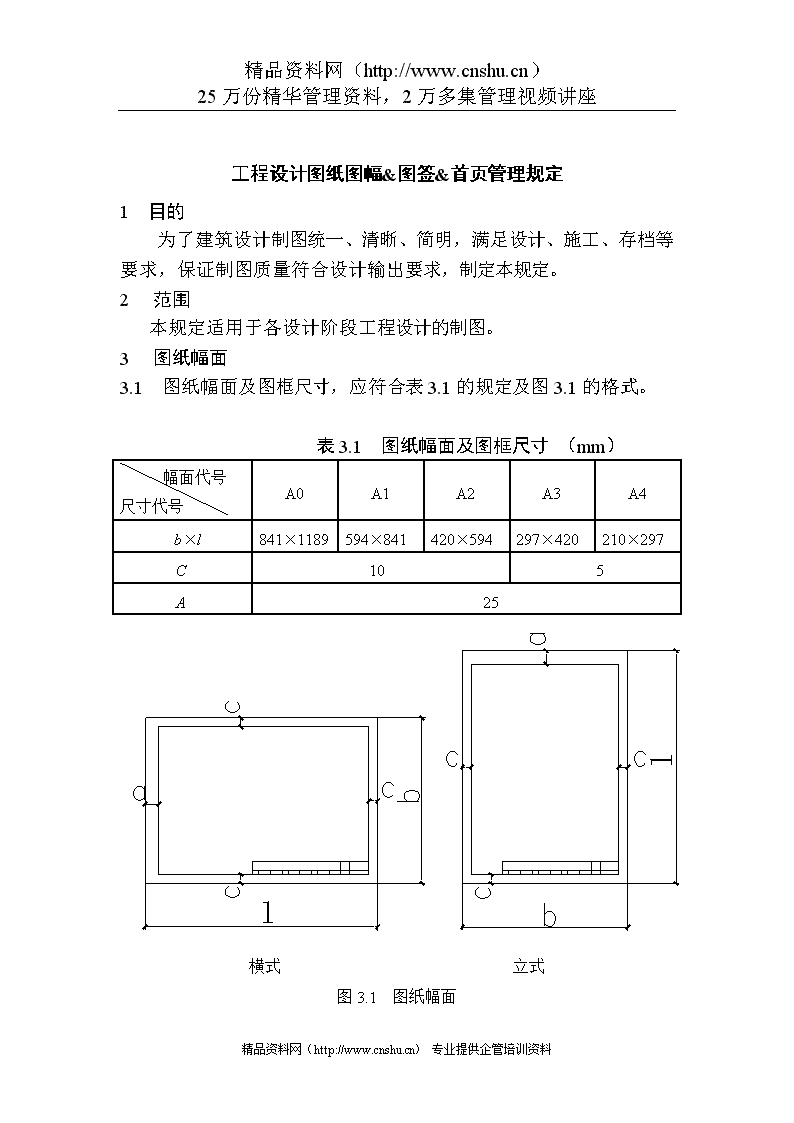

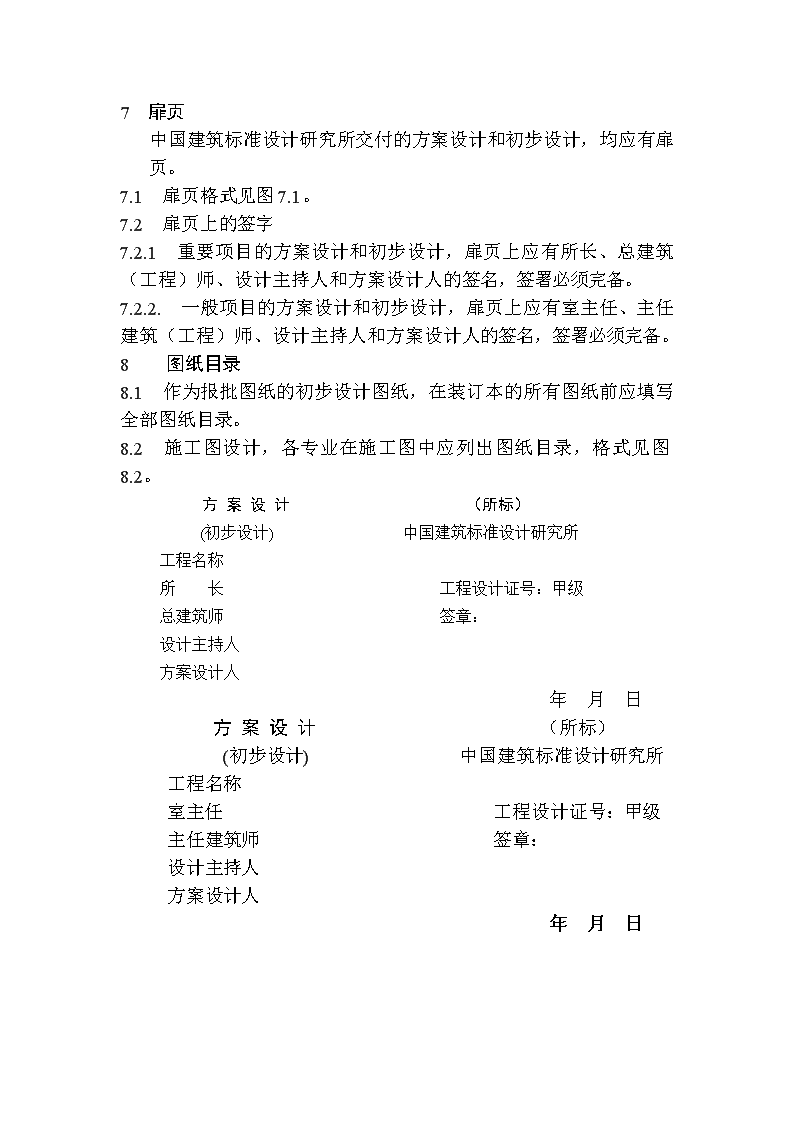

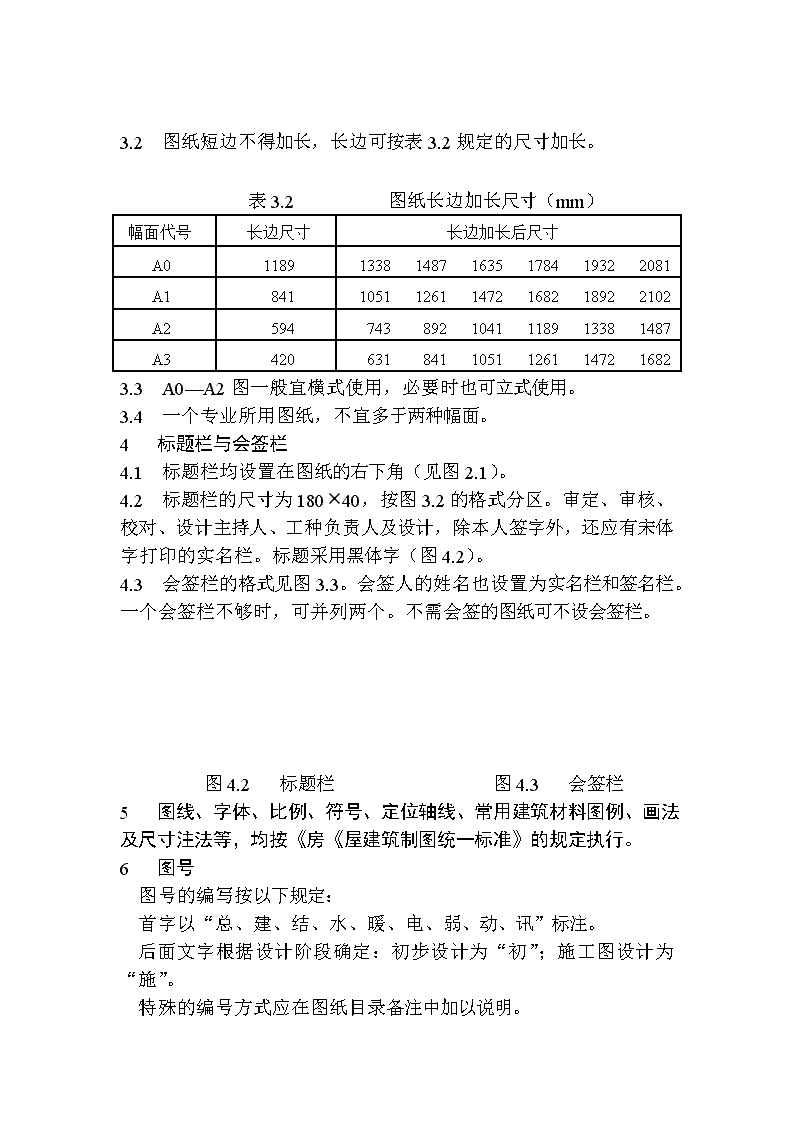

'工程设计图纸图幅&图签&首页管理规定1目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。2范围本规定适用于各设计阶段工程设计的制图。3图纸幅面3.1图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。表3.1图纸幅面及图框尺寸（mm）幅面代号尺寸代号A0A1A2A3A4bÎl841Î1189594Î841420Î594297Î420210Î297C105A25横式立式图3.1图纸幅面 3.2图纸短边不得加长，长边可按表3.2规定的尺寸加长。表3.2图纸长边加长尺寸（mm）幅面代号长边尺寸长边加长后尺寸A01189133814871635178419322081A1841105112611472168218922102A25947438921041118913381487A342063184110511261147216823.3A0—A2图一般宜横式使用，必要时也可立式使用。3.4一个专业所用图纸，不宜多于两种幅面。4标题栏与会签栏4.1标题栏均设置在图纸的右下角（见图2.1）。4.2标题栏的尺寸为180Î40，按图3.2的格式分区。审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。标题采用黑体字（图4.2）。4.3会签栏的格式见图3.3。会签人的姓名也设置为实名栏和签名栏。一个会签栏不够时，可并列两个。不需会签的图纸可不设会签栏。图4.2标题栏图4.3会签栏5图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。6图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。特殊的编号方式应在图纸目录备注中加以说明。 7扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。7.1扉页格式见图7.1。7.2扉页上的签字7.2.1重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。7.2.2.一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。8图纸目录8.1作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。8.2施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。方案设计（所标）(初步设计)中国建筑标准设计研究所工程名称所长工程设计证号：甲级总建筑师签章：设计主持人方案设计人年月日方案设计（所标）(初步设计)中国建筑标准设计研究所工程名称室主任工程设计证号：甲级主任建筑师签章：设计主持人方案设计人年月日 图7.1扉页格式图纸目录序号图号图纸名称规格备注 附录A（工程设计项目名称）（设计阶段名称）中国建筑标准设计研究所 年月北京（外封面格式）附录B工程编号：（工程设计项目名称）（设计阶段名称） 中国建筑标准设计研究所工程设计证书：0100411年月（内封面格式）附录C（工程设计项目名称）（设计阶段名称）所长:总建筑师：设计主持人: 方案设计人：（适用于方案设计）（扉页格式）'
