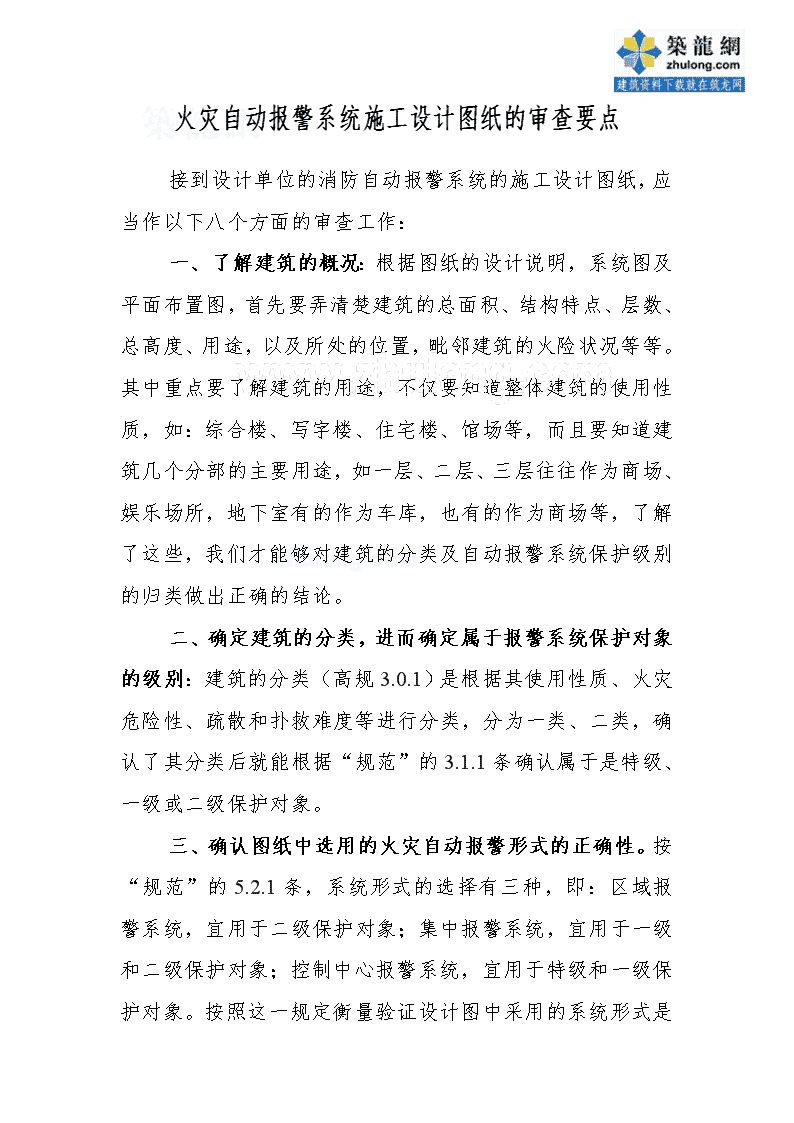

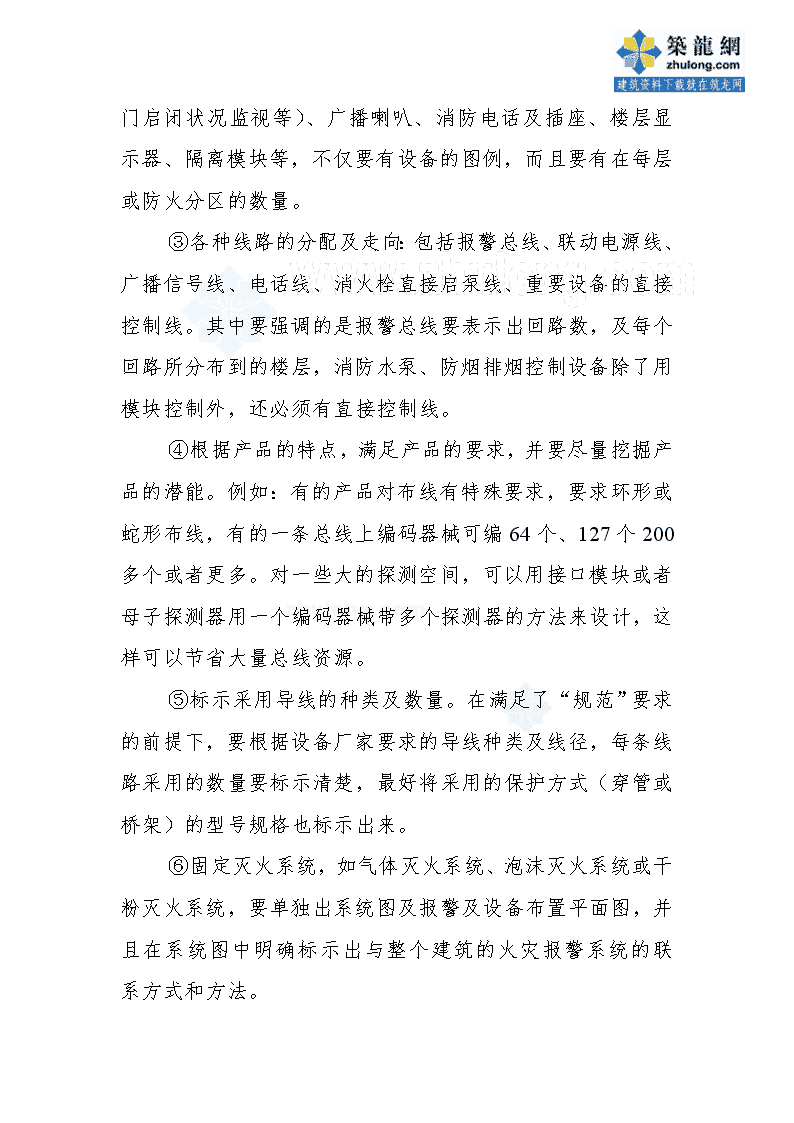

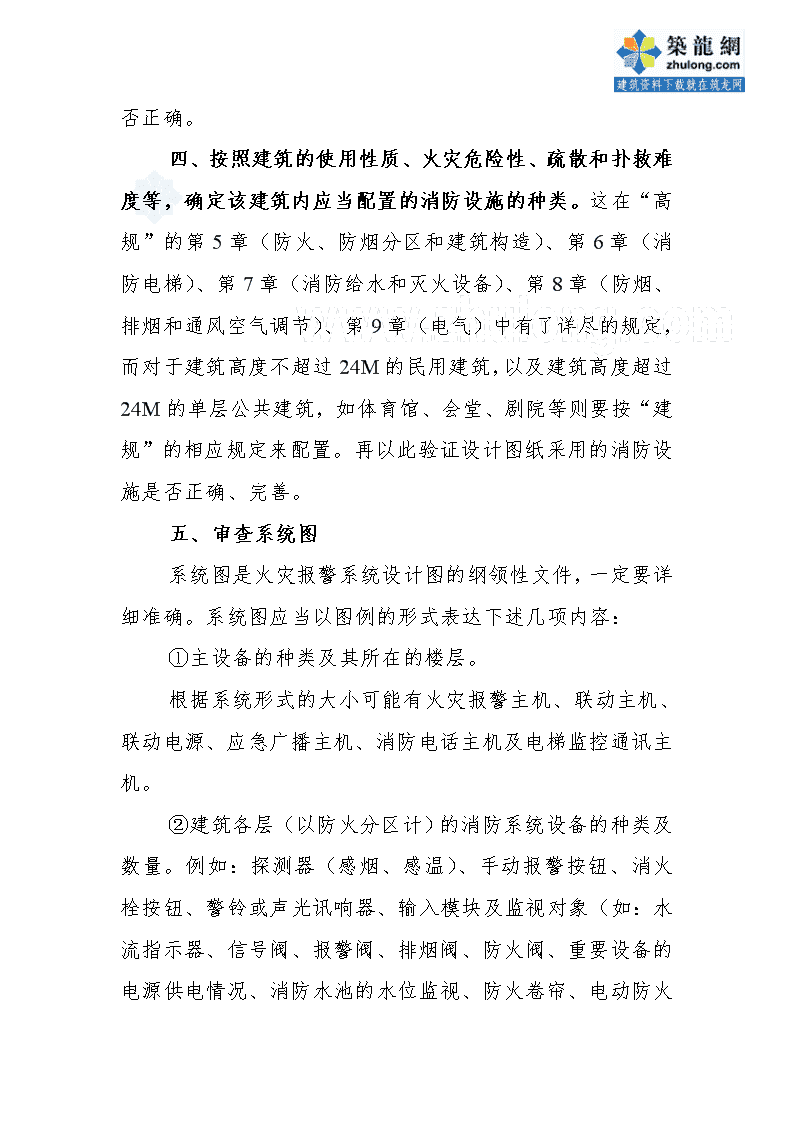

'火灾自动报警系统施工设计图纸的审查要点接到设计单位的消防自动报警系统的施工设计图纸，应当作以下八个方面的审查工作：一、了解建筑的概况：根据图纸的设计说明，系统图及平面布置图，首先要弄清楚建筑的总面积、结构特点、层数、总高度、用途，以及所处的位置，毗邻建筑的火险状况等等。其中重点要了解建筑的用途，不仅要知道整体建筑的使用性质，如：综合楼、写字楼、住宅楼、馆场等，而且要知道建筑几个分部的主要用途，如一层、二层、三层往往作为商场、娱乐场所，地下室有的作为车库，也有的作为商场等，了解了这些，我们才能够对建筑的分类及自动报警系统保护级别的归类做出正确的结论。二、确定建筑的分类，进而确定属于报警系统保护对象的级别：建筑的分类（高规3.0.1）是根据其使用性质、火灾危险性、疏散和扑救难度等进行分类，分为一类、二类，确认了其分类后就能根据“规范”的3.1.1条确认属于是特级、一级或二级保护对象。三、确认图纸中选用的火灾自动报警形式的正确性。按“规范”的5.2.1条，系统形式的选择有三种，即：区域报警系统，宜用于二级保护对象；集中报警系统，宜用于一级和二级保护对象；控制中心报警系统，宜用于特级和一级保护对象。按照这一规定衡量验证设计图中采用的系统形式是 否正确。四、按照建筑的使用性质、火灾危险性、疏散和扑救难度等，确定该建筑内应当配置的消防设施的种类。这在“高规”的第5章（防火、防烟分区和建筑构造）、第6章（消防电梯）、第7章（消防给水和灭火设备）、第8章（防烟、排烟和通风空气调节）、第9章（电气）中有了详尽的规定，而对于建筑高度不超过24M的民用建筑，以及建筑高度超过24M的单层公共建筑，如体育馆、会堂、剧院等则要按“建规”的相应规定来配置。再以此验证设计图纸采用的消防设施是否正确、完善。五、审查系统图系统图是火灾报警系统设计图的纲领性文件，一定要详细准确。系统图应当以图例的形式表达下述几项内容：①主设备的种类及其所在的楼层。根据系统形式的大小可能有火灾报警主机、联动主机、联动电源、应急广播主机、消防电话主机及电梯监控通讯主机。②建筑各层（以防火分区计）的消防系统设备的种类及数量。例如：探测器（感烟、感温）、手动报警按钮、消火栓按钮、警铃或声光讯响器、输入模块及监视对象（如：水流指示器、信号阀、报警阀、排烟阀、防火阀、重要设备的电源供电情况、消防水池的水位监视、防火卷帘、电动防火 门启闭状况监视等）、广播喇叭、消防电话及插座、楼层显示器、隔离模块等，不仅要有设备的图例，而且要有在每层或防火分区的数量。③各种线路的分配及走向：包括报警总线、联动电源线、广播信号线、电话线、消火栓直接启泵线、重要设备的直接控制线。其中要强调的是报警总线要表示出回路数，及每个回路所分布到的楼层，消防水泵、防烟排烟控制设备除了用模块控制外，还必须有直接控制线。④根据产品的特点，满足产品的要求，并要尽量挖掘产品的潜能。例如：有的产品对布线有特殊要求，要求环形或蛇形布线，有的一条总线上编码器械可编64个、127个200多个或者更多。对一些大的探测空间，可以用接口模块或者母子探测器用一个编码器械带多个探测器的方法来设计，这样可以节省大量总线资源。⑤标示采用导线的种类及数量。在满足了“规范”要求的前提下，要根据设备厂家要求的导线种类及线径，每条线路采用的数量要标示清楚，最好将采用的保护方式（穿管或桥架）的型号规格也标示出来。⑥固定灭火系统，如气体灭火系统、泡沫灭火系统或干粉灭火系统，要单独出系统图及报警及设备布置平面图，并且在系统图中明确标示出与整个建筑的火灾报警系统的联系方式和方法。 六、审查平面图：要重点审查：①根据建筑的防火区确认报警区域划分是否正确。②根据该区域的使用性质来确定探测器种类选择的是否得当。③探测器及手动报警按钮设置的数量和位置是否符合“规范”第8章的规定。④对该区域的监视控制对象，要对照系统图确认是否设置得完备、合理，并能实现联动。⑤走线是否合理，不允许出现如“三通”“四通”式的接口，总线如果厂家没有特殊要求的话，最好走成蛇形，这样能提高系统的抗干扰能力。七、看图纸的设计说明，衡量其表述是否符合规范的要求。八、做出最后评价。明确该图纸有无重大设计纰漏，指出的错误要具体详尽，要避免说摸棱两可的话。有需要明确的、澄清的，在审图过程中就要做好记录，最后在提出评审意见时，拿出具体的意见和建议来。'
