jbt 9480-1999 铝及铝合金阳极氧化膜封闭质量的评定方法 导纳法

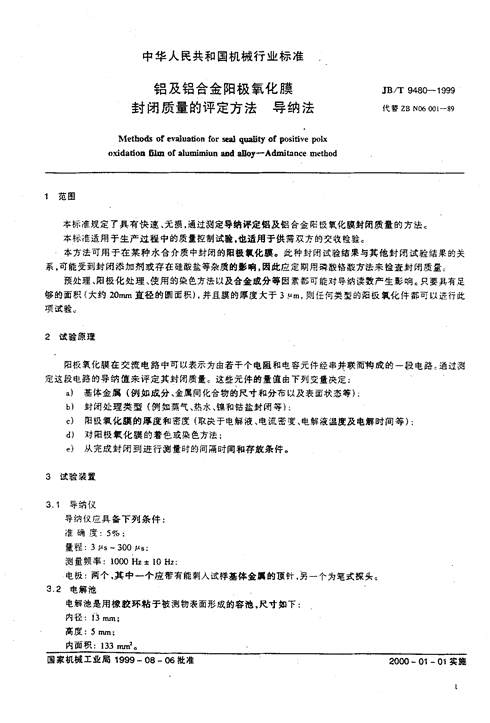

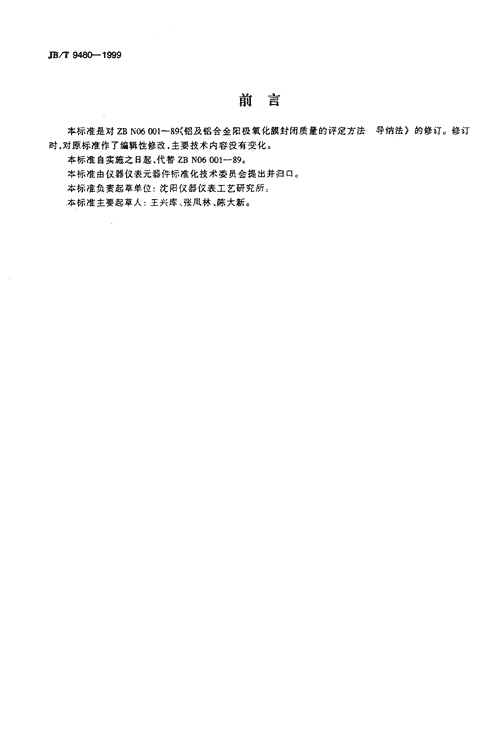

'ICS19N04中华人民共和国机械行业标准JB/T9480一1999铝及铝合金阳极氧化膜封闭质量的评定方法导纳法Methodsofevaluationforsealqualityofpositivepolxoxidationfilmofalumimiunandalloy-Admitancemethod1999一08一06发布2000一01一01实施国家机械工业局发布 IB/T9480-1999前言本标准是对ZBN06001-89(铝及铝合金阳极氧化膜封闭质量的评定方法导纳法》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化，本标准自实施之日起，代替ZBN06001-89.本标准由仪器仪表元器件标准化技术委员会提出并归口。本标准负贵起草单位:沈阳仪器仪表工艺研究所本标准主要起草人;王兴库、张凤林、陈大新。 中华人民共和国机械行业标准铝及铝合金阳极氧化膜JB/T9480-1999封闭质量的评定方法导纳法代替ZBN06001-89Methodsofevaluationforsealqualityofpositivepolxoxidation61mofalumimiunandaloy-Admitancemethod范围本标准规定了具有快速、无损，通过测定导纳评定铝及铝合金阳极氧化膜封闭质量的方法。本标准适用于生产过程中的质量控制试脸，也适用于供需双方的交收检验。本方法可用于在某种水合介质中封闭的阳极权化膜。此种封闭试验结果与其他封闭试验结果的关系，可能受到封闭添加剂或存在硅酸盐等杂质的影响，因此应定期用磷酸铬酸方法来检查封闭质量预处理、阳极化处理、使用的染色方法以及合金成分等因素都可能对导纳读数产生影响。只要具有足够的面积《大约20mm直径的国面积)，并且膜的厚度大于3!+m，则任何类型的阳极氧化件都可以进行此项试验。2试验原理阳板氧化膜在交流电路中可以表示为由若干个电阻和电容元件经串并联而构成的一段电路。通过测定这段电路的导纳值来评定其封闭质量。这些元件的童值由下列变量决定;a)基体金属(例如成分、金属间化合物的尺寸和分布以及表面状态等);b)封闭处理类型〔例如蒸气、热水、镍和钻盐封闭等):。)阳极氧化膜的厚度和密度(取决于电解液、电流密度、电解液温度及电解时间等);d)对阳极载化膜的着色或染色方法;。)从完成封闭到进行测量时的间隔时间和存放条件。3试验装置3.1导纳仪导纳仪应具备下列条件:准确度:5%:量程:3is一300F
