jbt51184-2000喷油嘴偶件可靠性考核评定方法、试验方法及失效判定

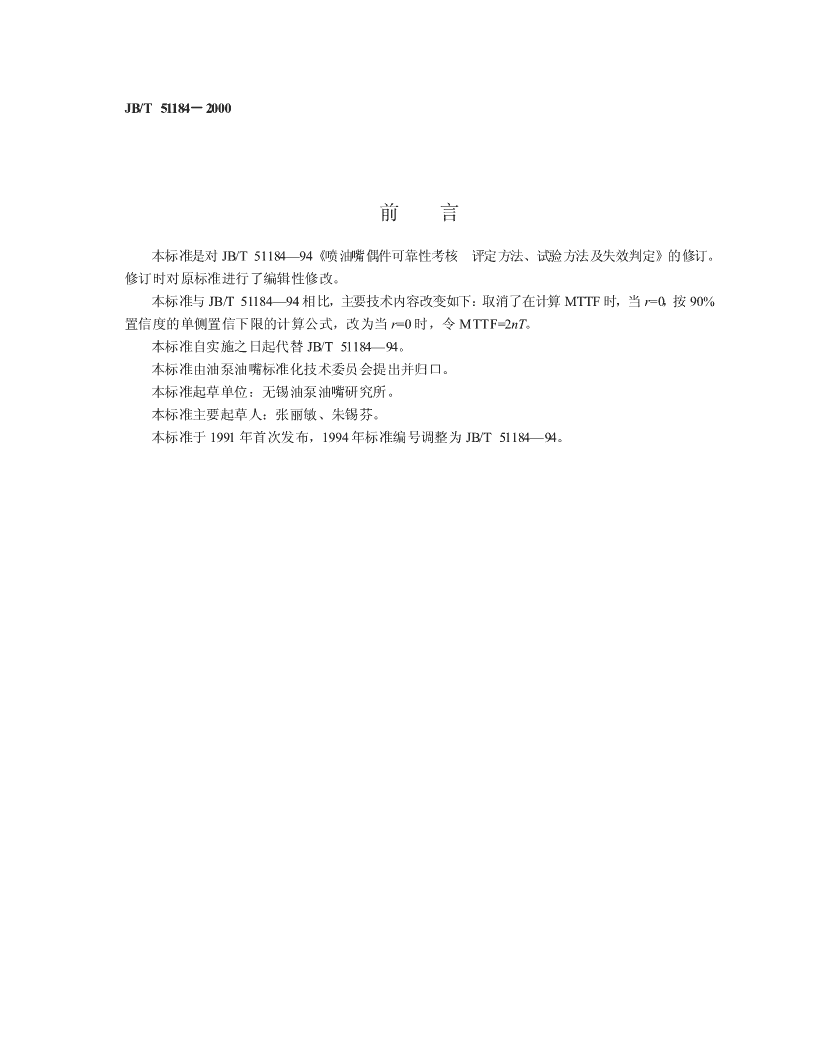

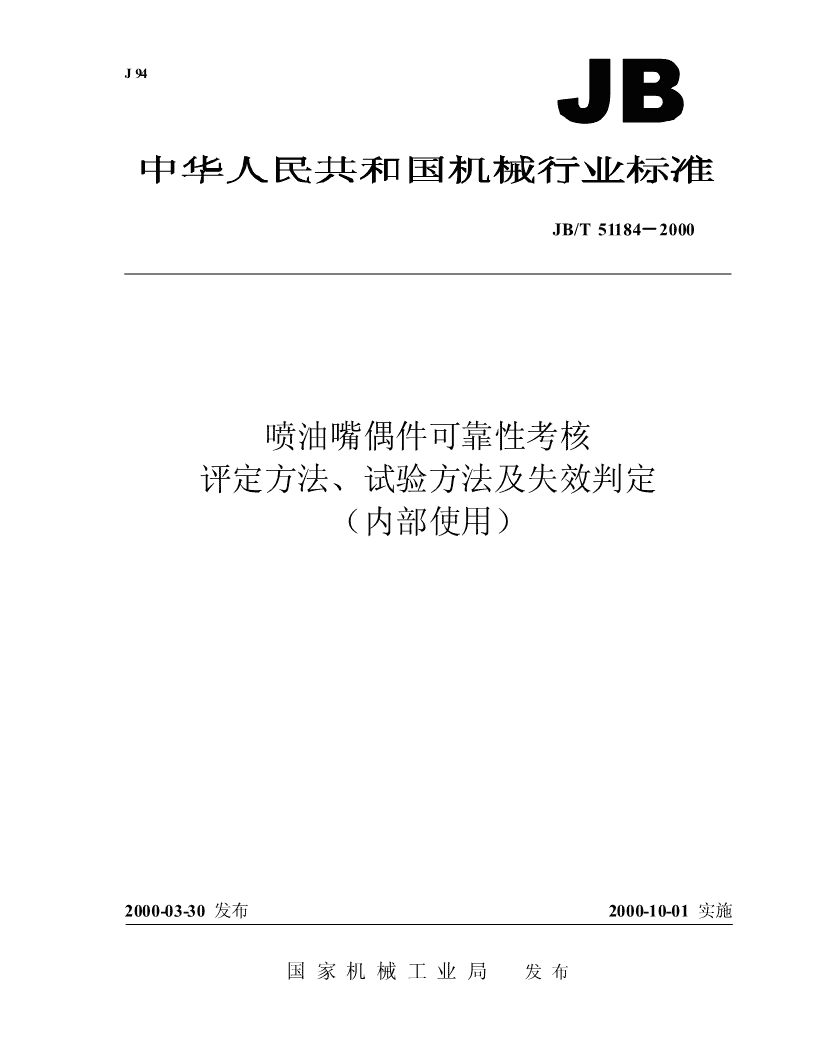

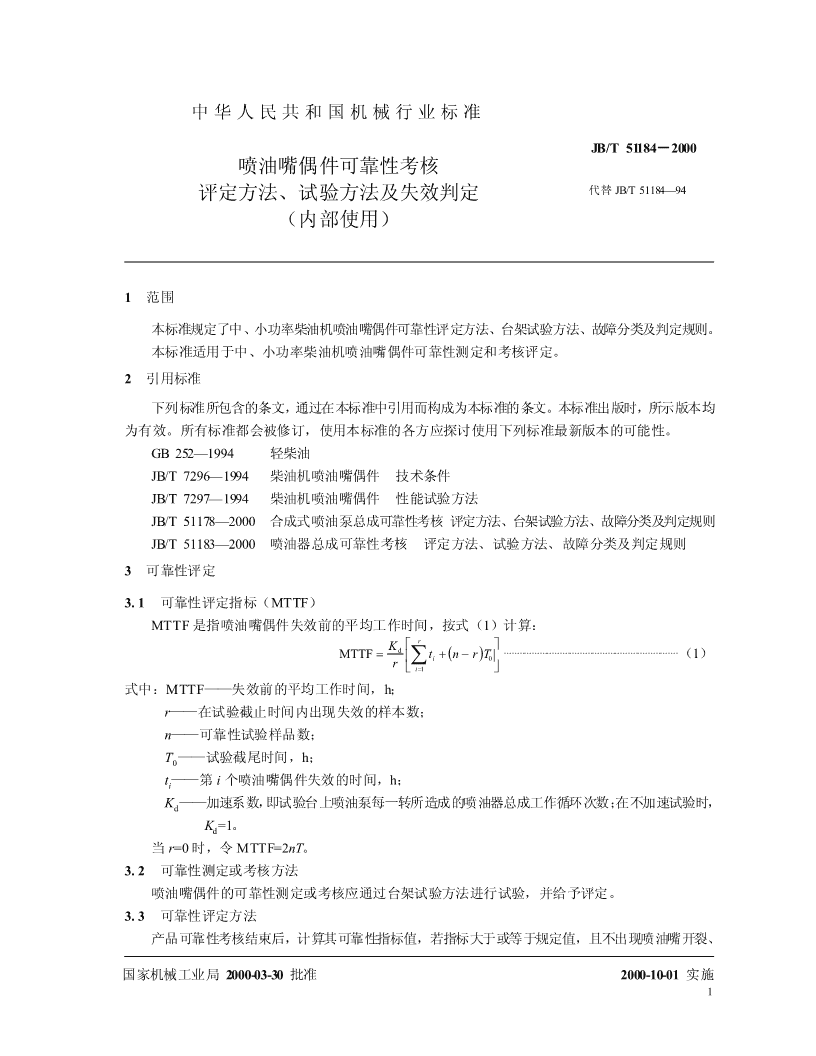

'J94JB/T51184－2000喷油嘴偶件可靠性考核评定方法、试验方法及失效判定（内部使用）2000-03-30发布2000-10-01实施国家机械工业局发布 JB/T51184－2000前言本标准是对JB/T51184—94《喷油嘴偶件可靠性考核评定方法、试验方法及失效判定》的修订。修订时对原标准进行了编辑性修改。本标准与JB/T51184—94相比，主要技术内容改变如下：取消了在计算MTTF时，当r=0，按90%置信度的单侧置信下限的计算公式，改为当r=0时，令MTTF=2nT。本标准自实施之日起代替JB/T51184—94。本标准由油泵油嘴标准化技术委员会提出并归口。本标准起草单位：无锡油泵油嘴研究所。本标准主要起草人：张丽敏、朱锡芬。本标准于1991年首次发布，1994年标准编号调整为JB/T51184—94。 中华人民共和国机械行业标准JB/T51184－2000喷油嘴偶件可靠性考核评定方法、试验方法及失效判定代替JB/T51184—94（内部使用）1范围本标准规定了中、小功率柴油机喷油嘴偶件可靠性评定方法、台架试验方法、故障分类及判定规则。本标准适用于中、小功率柴油机喷油嘴偶件可靠性测定和考核评定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB252—1994轻柴油JB/T7296—1994柴油机喷油嘴偶件技术条件JB/T7297—1994柴油机喷油嘴偶件性能试验方法JB/T51178—2000合成式喷油泵总成可靠性考核评定方法、台架试验方法、故障分类及判定规则JB/T51183—2000喷油器总成可靠性考核评定方法、试验方法、故障分类及判定规则3可靠性评定3.1可靠性评定指标（MTTF）MTTF是指喷油嘴偶件失效前的平均工作时间，按式（1）计算：rKdMTTF=∑ti+()n−rT0·····································································（1）ri=1式中：MTTF——失效前的平均工作时间，h；r——在试验截止时间内出现失效的样本数；n——可靠性试验样品数；T——试验截尾时间，h；0t——第i个喷油嘴偶件失效的时间，h；iK——加速系数，即试验台上喷油泵每一转所造成的喷油器总成工作循环次数；在不加速试验时，dK=1。d当r=0时，令MTTF=2nT。3.2可靠性测定或考核方法喷油嘴偶件的可靠性测定或考核应通过台架试验方法进行试验，并给予评定。3.3可靠性评定方法产品可靠性考核结束后，计算其可靠性指标值，若指标大于或等于规定值，且不出现喷油嘴开裂、国家机械工业局2000-03-30批准2000-10-01实施1 JB/T51184－2000针阀卡死（不可修复），则判为合格；反之，则判为不合格。4可靠性试验方法4.1试验样本4.1.1进行可靠性试验的喷油嘴偶件应符合产品图样和有关技术文件的规定，并经工厂检验部门检验合格。4.1.2在生产厂仓库或生产线末端抽样。样本母体不少于90副；在用户或市场抽样，不限样本母体量。4.1.3随机抽样不少于6副，全部进行可靠性试验。4.2试验条件4.2.1在室内台架上冷拖，试验方法按JB/T51178进行；为了缩短试验时间，可采用室内台架快速冷拖，快速试验可采用在保证喷油嘴喷油过程正常情况下加快喷油频率的方法来实现。4.2.2随喷油泵一起试验时，转速按喷油泵转速；快速试验时，可靠性试验台喷油泵转速控制在1000r/min±20r/min。4.2.3试验用油应为GB252中规定的0号轻柴油。4.2.4试验用油温度应控制在40℃±5℃。4.3试验工况选择产品所配套的柴油机在120%标定功率时的喷油量作为试验工况。4.4试验规范及阶段检测喷油嘴偶件可靠性考核是以定时截尾方式进行试验，试验时间按加速系数K而定，但要保证相当d2于6×10次工作循环（冷拖）。5失效判定在失效过程中，必须进行时间间隔均等的5次检验。5.1试验期间喷油嘴若有损坏，则判为失效，并停止已失效样品的试验。5.2在检测时，检查项目为JB/T7296—1994中3.9~3.13，检查方法按JB/T7297中相应规定，如出现表1所列失效项目，则停止该样品的试验，并记录发生时间t。i表1喷油嘴偶件失效实例序号失效项目说明1喷油嘴开裂—2针阀卡死—3喷油不雾化按JB/T7297要求试验，喷油不雾化4喷雾质量差按JB/T7297要求试验，出现喷雾偏斜、连续的油柱和极易判别的局部浓稀不均匀现象5座面密封性变差喷孔口油非常明显的滴油现象注：如发生不在本表中所列失效，可参照JB/T51183来判定。2 JB/T51184－20006失效发生时刻6.1能及时发现的失效，即记下其准确的失效时刻。6.2不能及时发现的失效，按式（2）确定其发生时刻Tim。已知在[ti–1，ti]时间间隔内发生ni个失效，则其中第m个失效发生时刻为：t−tii−1Tim=ti−1+m··············································································（2）n+1i3 0002－48115/TBJ中华人民共和国机械行业标准喷油嘴偶件可靠性考核评定方法、试验方法及失效判定（内部使用）JB/T51184－2000*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数8,0002000年8月第一版2000年8月第一次印刷印数1－500定价10.00元编号2000－017机械工业标准服务网：http://www.JB.ac.cn'
