园林工程制图PPt第八章第二节园路工程施工图课件.ppt

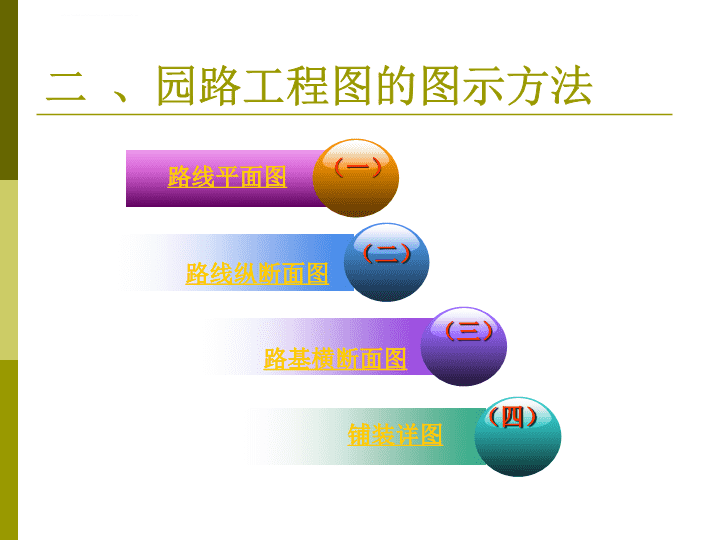

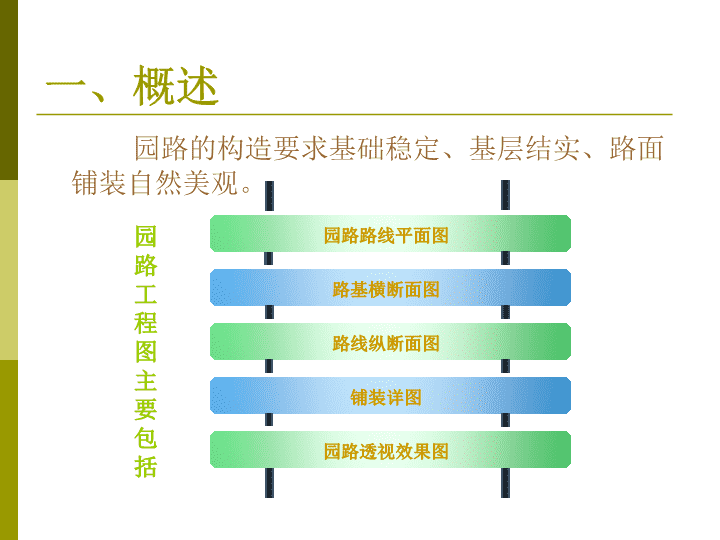

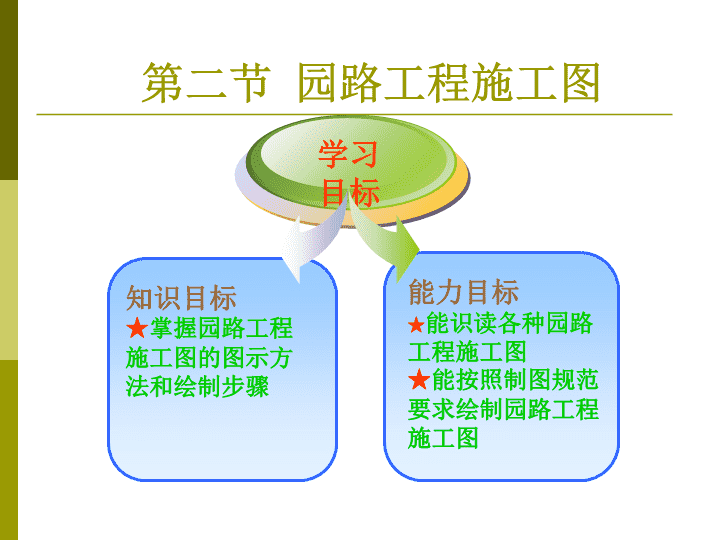

'第二节园路工程施工图学习目标知识目标★掌握园路工程施工图的图示方法和绘制步骤能力目标★能识读各种园路工程施工图★能按照制图规范要求绘制园路工程施工图 一、概述园路的构造要求基础稳定、基层结实、路面铺装自然美观。园路路线平面图路基横断面图路线纵断面图铺装详图园路透视效果图园路工程图主要包括 二、园路工程图的图示方法（一）路线平面图（二）路线纵断面图（三）路基横断面图（四）铺装详图 （一）路线平面图路线平面图主要表示园路的平面布置情况。地形用等高线来表示地物用图例来表示内容：线形状况、方向、沿路线两侧一定范围内的地形，地物等3号水准点，高程73.837交角点编号，里程桩 水准点图示方法终点起点注写百米桩注写里程桩符号注写交角点编号右侧转弯处左侧 道路平面图图例画法R9表示转弯半径为9m，150.00为路面中心标高，纵向坡度为6%，变坡点间距101.00，JD2是交角点编号。JD17表示第17号交角点。平曲线要素：交角点里程桩、转折角a（按前进方向右转或左转）、曲线半径R、切线长T、曲线长L、外距E（交角点到曲线中心距离）。 在图纸的适当位置画路线平曲线表 路线图的拼接如路线狭长需要画在几张图纸上时，应分段绘制。路线分段应在整数里程桩断开。断开的两端应画出垂直于路线的接线图线。接图时应以两图的路线“中心线”为准，并将接图线重合在一起，指北针同向。每张图纸右上角应绘出角标，注明图纸字号和图纸总张数，在最后一张图的右下角绘出图标和比例尺。 （二）路线纵断面图路线纵断面图用于表示路线中心的地面起伏状况。要点提示：纵断面图中横向和竖向常采用不同比例。 路线纵断面图内容地面线是道路中心线所在处，是原地面高程的连接线，用细实线绘制。具体画法是将水准测量测得的各桩高程，按图样比例点绘在相应的里程桩上，然后用细实线顺序把各点连接起来，故纵断面图上的地面线为不规则曲折状。设计线是道路的路基纵向设计高程的连接线，即顺路线方向的设计坡度线，用粗实线表示。路线上的桥涵构筑物和水准点都应按所在里程注在设计线上，标出名称、种类、大小、桩号等。竖曲线上要标出相邻纵坡交点的里程桩和标高，竖曲线半径、切线长、外距、竖曲线的始点和终点，单位一律为米。如变坡点不设置竖曲线时，则应在变坡处标明“不设”。主要内容包括：每段设计线的坡度，用对角线表示坡度方向，对角线上方标坡度，下方标坡长，水平段用水平线表示。每个桩号的设计标高和地面标高，标注交角点编号、转折角和曲线半径。资料表应与路线纵断面图的各段一一对应。设计线竖曲线资料表 （三）路基横断面图路基横断面图是假设用垂直于设计路线的铅垂剖切平面进行剖切所得到的断面图。地面线用细实线表示设计线用粗实线线表示每一图形下标注桩号、断面面积F、地面中心到路基中心的高差H。半填半挖路堤路堑 作用与比例是计算路基土石方的依据。通常画在透明方格纸上。作用每隔20m画一路基横断面图配置1∶50、1∶100、1∶200比例 （四）铺装详图铺装详图用于表达园路的面层结构，如断面形状、尺寸、各层材料、做法、施工要求和铺装图案如路面布置形式及艺术效果。 园路效果 卵石拼花图案'
