基于建筑施工图设计问题方案探究

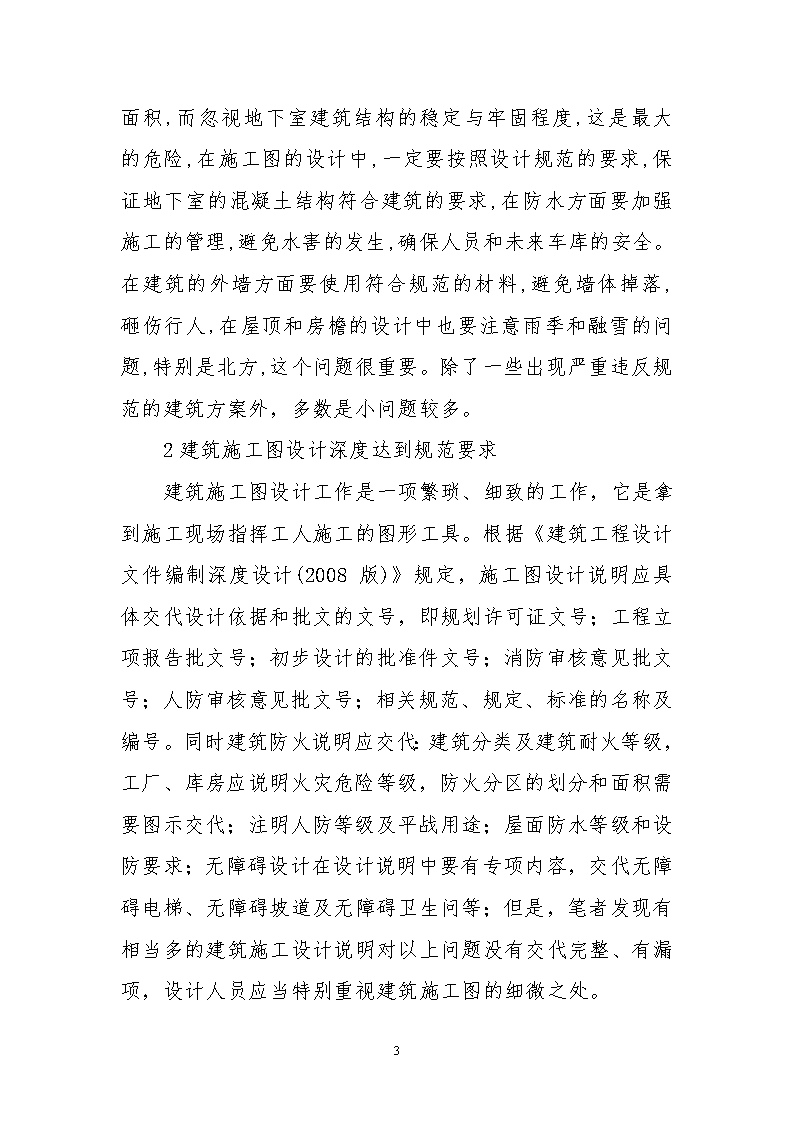

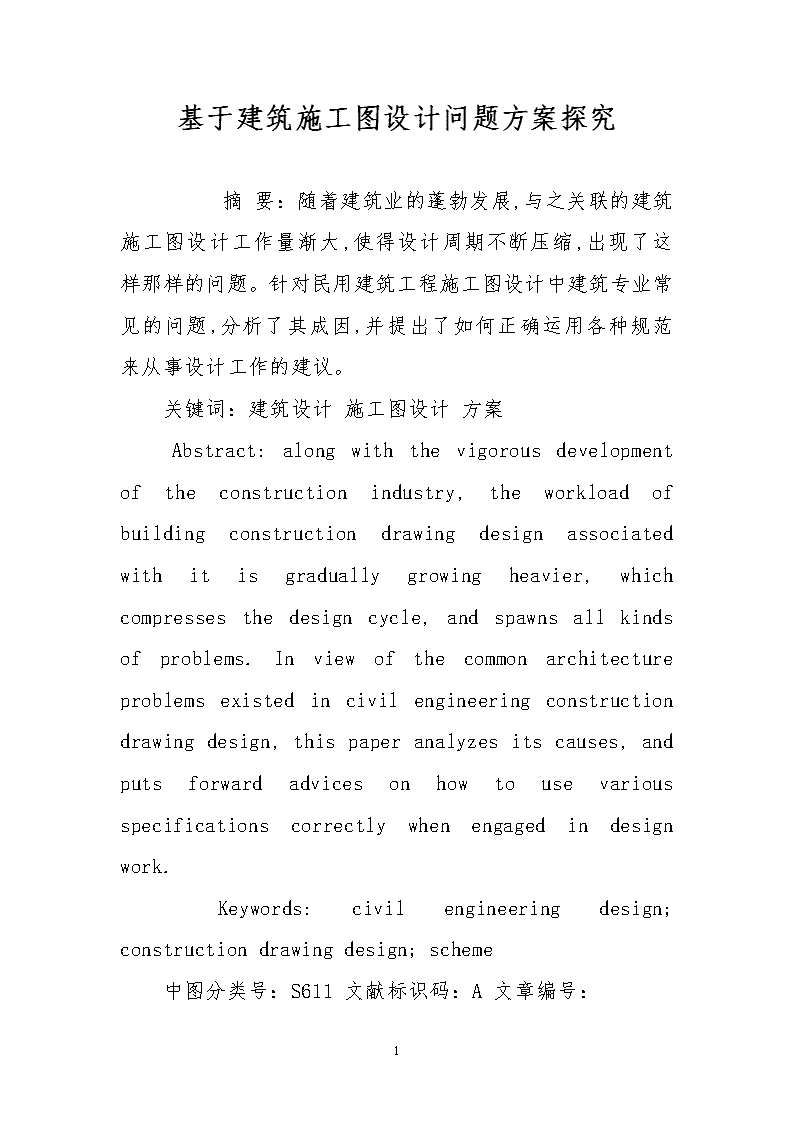

'基于建筑施工图设计问题方案探究　　摘要：随着建筑业的蓬勃发展,与之关联的建筑施工图设计工作量渐大,使得设计周期不断压缩,出现了这样那样的问题。针对民用建筑工程施工图设计中建筑专业常见的问题,分析了其成因,并提出了如何正确运用各种规范来从事设计工作的建议。关键词：建筑设计施工图设计方案Abstract:alongwiththevigorousdevelopmentoftheconstructionindustry,theworkloadofbuildingconstructiondrawingdesignassociatedwithitisgraduallygrowingheavier,whichcompressesthedesigncycle,andspawnsallkindsofproblems.Inviewofthecommonarchitectureproblemsexistedincivilengineeringconstructiondrawingdesign,thispaperanalyzesitscauses,andputsforwardadvicesonhowtousevariousspecificationscorrectlywhenengagedindesignwork.Keywords:civilengineeringdesign;constructiondrawingdesign;scheme中图分类号：S611文献标识码：A文章编号：7 前言建筑施工图设计是技术性强的工作，也是从事建筑设计的工作者必须具备的技能。同时，建筑施工图设计还是一项综合性强的工作，它涉及到建筑材料、设备、结构、施工工艺以及美观艺术等各方面的知识。建筑施工图设计是建筑方案的下一道程序，建筑方案对它有指导的作用，它对建筑方案有深化和完善的作用。1正确理解建筑方案在建筑施工图的设计时,一定要结合工程具体问题具体分析,对方案的审查要严格把关,要用批判的角度去看待建筑方案。一般在蜜农建筑的设计中,特别是高层建筑的设计中,幼儿园、游乐厅是不能在内的,这是为了保证安全,如果要有这些场所的话,一定要安排在第一层或者三层以下,同事要设计一个属于这些场所单独的出入口,这样才符合设计规范的要求。在我国的高层建筑,近年来,发生火灾的事故时有发生,造成了大量人员伤亡,财产的损失。为了避免类似事故的再次发生,在建筑的设计时,一定要注意人员疏散通道的问题,在设计规范中,规定公共建筑的疏散通道不能小于6m2,居住的面积必须大于4.5m2,只有调整各个房间的使用面积,才能保证在火灾的时候,确保人员的安全。7 在建筑施工图的设计中,也要注意地下室结构的问题,有些设计方案为了使地下成为更大的车库或者仓库,增加使用面积,而忽视地下室建筑结构的稳定与牢固程度,这是最大的危险,在施工图的设计中,一定要按照设计规范的要求,保证地下室的混凝土结构符合建筑的要求,在防水方面要加强施工的管理,避免水害的发生,确保人员和未来车库的安全。在建筑的外墙方面要使用符合规范的材料,避免墙体掉落,砸伤行人,在屋顶和房檐的设计中也要注意雨季和融雪的问题,特别是北方,这个问题很重要。除了一些出现严重违反规范的建筑方案外，多数是小问题较多。2建筑施工图设计深度达到规范要求建筑施工图设计工作是一项繁琐、细致的工作，它是拿到施工现场指挥工人施工的图形工具。根据《建筑工程设计文件编制深度设计(2008版)》规定，施工图设计说明应具体交代设计依据和批文的文号，即规划许可证文号；工程立项报告批文号；初步设计的批准件文号；消防审核意见批文号；人防审核意见批文号；相关规范、规定、标准的名称及编号。同时建筑防火说明应交代：建筑分类及建筑耐火等级，工厂、库房应说明火灾危险等级，防火分区的划分和面积需要图示交代；注明人防等级及平战用途；屋面防水等级和设防要求；无障碍设计在设计说明中要有专项内容，交代无障碍电梯、无障碍坡道及无障碍卫生问等；但是，笔者发现有相当多的建筑施工设计说明对以上问题没有交代完整、有漏项，设计人员应当特别重视建筑施工图的细微之处。7 此外还有消防的审批文号,人防的审批文号等重要数据,在相关的规定,规范以及标准,编号与名称等方面,很多数据陈列在图纸中,在施工图的设计中一定要表述清楚,告诉施工人员消防的等级,防水的问题,无障碍的等级,切不可漏项,否则等发现了,补救工作很麻烦。在施工图纸中,特别要注意的是,要把特殊事项的特殊施工方法标注阐述明白,方便施工工人的执行,与施工管理人员的现场管理工作。施工图纸要尊重建筑设计图纸,不要超越原来的图纸,也不要降低原来设计图纸的标准,只有正确的阐述,和正确的施工方法,才是施工图纸的意义所在。7 有一部分的建筑施工图，没有绘制楼梯详图。只在建筑剖面图标注楼梯踏步的宽度和高度的尺寸。绘制楼梯详图，并不只是梯段的剖面图，建筑剖面图上虽有楼梯，但这是主要表现建筑竖向设计内容，和上下交通联系的关系。楼梯详图是建筑构造的重要组成内容，需要表示楼梯段材料选用、起步定位、栏杆和踏步做法、梯井大小、防滑措施，等等，现行使用的中南地区通用建筑标准设计图集，是作为常用建筑构造设计的标准依据，应把它与建筑施工图绘制一起，作为整体设计文件。制图的最终目的，是成为施工现场的指导和依据，以图形来直观说明问题。勿把图纸变成目录。在建筑施工图的设计中，关于建筑外墙装饰的部分，需要详细说明所用的装饰材料名称、颜色，装饰施工的次序。比如外墙建筑涂料的做法，有的设计说明过于简单，只写喷彩砂涂料，没有注明在喷涂前，需要先喷l：3(胶：水)107胶水溶液一道，并且没有注明彩砂涂料的分层做法，施工工艺简单粗糙，造成外墙的涂料质量欠佳。另外，外墙采用聚苯颗粒(板)保温材料的项目，在说明外墙面做法时，还需按施工工艺要求，注明贴压网格布的规格和工序层次。目前许多年轻建筑师对设计说明不够重视，图纸设计好了，就认为施工图大功告成，生搬照抄以前项目的说明，造成说明与图纸不符。其实不然。建筑施工图设计说明是施工图设计中重要的一个部分，它是纲要性文件，它不仅便于建设、审查、施工单位了解设计意图、依据、总体概况，更是建筑师维护自身权益的重要内容。3建筑方案设计要结合实际根据国家关于建筑玻璃的安全管理,如果面积比1.5m2大的玻璃底或是玻璃窗离最终的装修面比0.5m小的落地窗就必须用安全玻璃。所谓的安全玻璃指的就是经剧烈振动或撞击不破碎,即使破碎也不易伤人的玻璃。包括钢化玻璃、夹层玻璃等。其中安全玻璃的费用要比一般的玻璃高出很多,如果大面积使用安全玻璃会使建筑的成本增加。在实际工作中常有出现,究其原因:（1）对建筑规范的了解和掌握程度不同,有些没有经过建筑专业知识系统教育和培养的其他专业人员,7 从事建筑设计时专业知识局限性大,只能浅显地理解为画图,没有掌握大局的设计能力;（2）有些建筑专业人员在市场经济浪潮的冲击下,变得浮躁,静不下心来进行设计创作和研究,为了赶项日而忽视设计质量;（3）没有树立终身学习的观念,满足现状,对相关学科的知识了解甚少。因此,设计人员需加强自身的综合修养,注重在专业技术方面的提高,同时,还应学习掌握其它专业的基本知识,这样,建筑设计工作才能更好,更符合建筑工程现场实际需要。4结语以上的事例在实际工作中常有出现，究其原因，一是对建筑规范的了解和掌握程度不同，有些没有经过建筑专业知识系统教育和培养的其他专业人员，从事建筑设计时专业知识局限性大，只能浅显地理解为画图，没有掌握大局的设计能力；二是有些建筑专业人员在市场经济浪潮的冲击下，变得浮躁，静不下心来进行设计创作和研究，为了赶项目而忽视设计质量；三是没有树立终身学习的观念，满足现状，对相关学科的知识了解甚少。设计人员需加强自身的综合修养，注重在专业技术方面的提高，同时，还应关注社会，关注民生，这样，方能把建筑设计工作做得更好。7 7'
