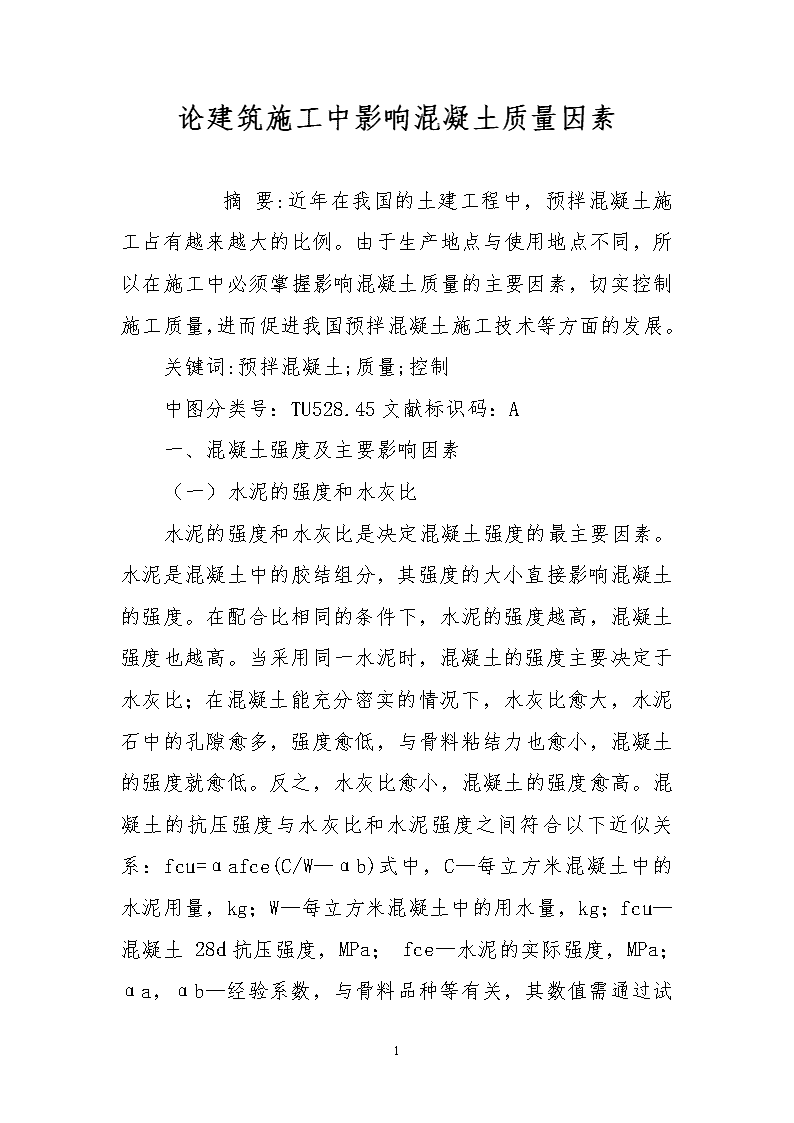

论建筑施工中影响混凝土质量因素

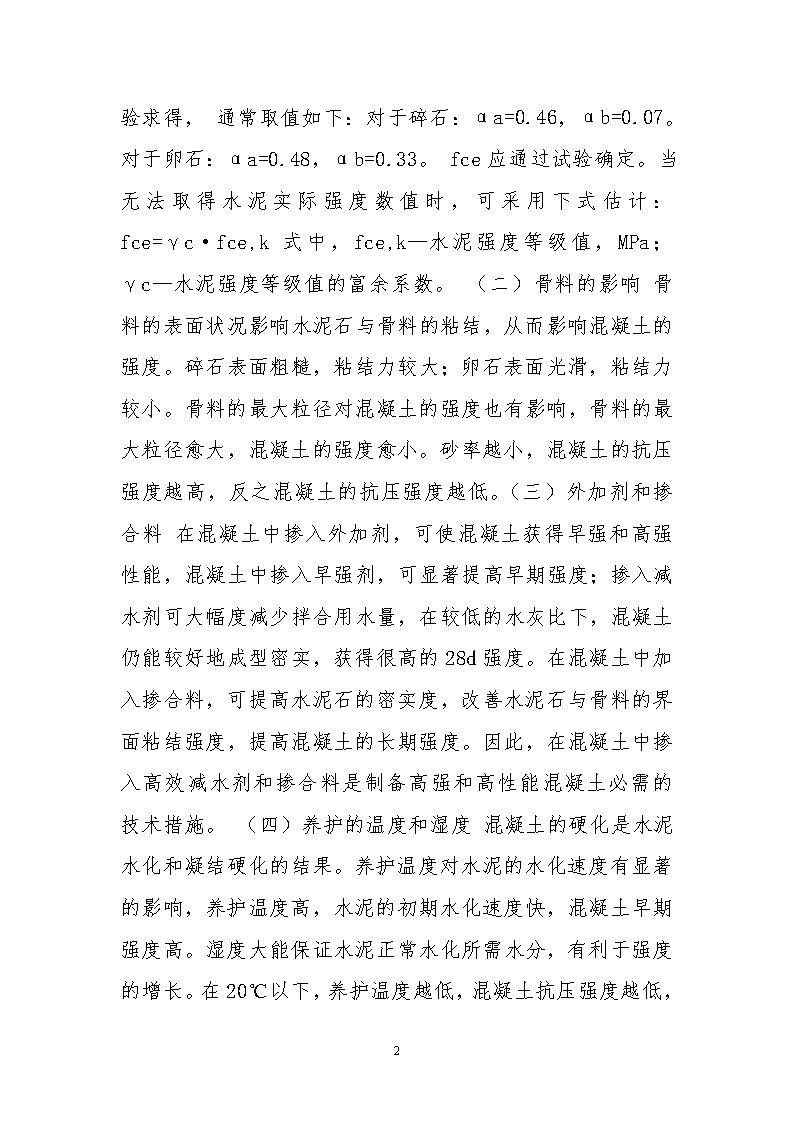

'论建筑施工中影响混凝土质量因素　　摘要:近年在我国的土建工程中，预拌混凝土施工占有越来越大的比例。由于生产地点与使用地点不同，所以在施工中必须掌握影响混凝土质量的主要因素，切实控制施工质量，进而促进我国预拌混凝土施工技术等方面的发展。关键词:预拌混凝土;质量;控制中图分类号：TU528.45文献标识码：A一、混凝土强度及主要影响因素（一）水泥的强度和水灰比水泥的强度和水灰比是决定混凝土强度的最主要因素。水泥是混凝土中的胶结组分，其强度的大小直接影响混凝土的强度。在配合比相同的条件下，水泥的强度越高，混凝土强度也越高。当采用同一水泥时，混凝土的强度主要决定于水灰比；在混凝土能充分密实的情况下，水灰比愈大，水泥石中的孔隙愈多，强度愈低，与骨料粘结力也愈小，混凝土的强度就愈低。反之，水灰比愈小，混凝土的强度愈高。混凝土的抗压强度与水灰比和水泥强度之间符合以下近似关系：fcu=αafce(C/W—αb)式中，C—每立方米混凝土中的水泥用量，kg；W—每立方米混凝土中的用水量，kg；fcu—混凝土28d抗压强度，MPa；fce—水泥的实际强度，MPa；4 αa，αb—经验系数，与骨料品种等有关，其数值需通过试验求得，通常取值如下：对于碎石：αa=0.46，αb=0.07。对于卵石：αa=0.48，αb=0.33。fce应通过试验确定。当无法取得水泥实际强度数值时，可采用下式估计：fce=γc·fce,k式中，fce,k—水泥强度等级值，MPa；γc—水泥强度等级值的富余系数。（二）骨料的影响骨料的表面状况影响水泥石与骨料的粘结，从而影响混凝土的强度。碎石表面粗糙，粘结力较大；卵石表面光滑，粘结力较小。骨料的最大粒径对混凝土的强度也有影响，骨料的最大粒径愈大，混凝土的强度愈小。砂率越小，混凝土的抗压强度越高，反之混凝土的抗压强度越低。（三）外加剂和掺合料在混凝土中掺入外加剂，可使混凝土获得早强和高强性能，混凝土中掺入早强剂，可显著提高早期强度；掺入减水剂可大幅度减少拌合用水量，在较低的水灰比下，混凝土仍能较好地成型密实，获得很高的28d强度。在混凝土中加入掺合料，可提高水泥石的密实度，改善水泥石与骨料的界面粘结强度，提高混凝土的长期强度。因此，在混凝土中掺入高效减水剂和掺合料是制备高强和高性能混凝土必需的技术措施。（四）养护的温度和湿度4 混凝土的硬化是水泥水化和凝结硬化的结果。养护温度对水泥的水化速度有显著的影响，养护温度高，水泥的初期水化速度快，混凝土早期强度高。湿度大能保证水泥正常水化所需水分，有利于强度的增长。在20℃以下，养护温度越低，混凝土抗压强度越低，但在20℃~30℃范围内，养护温度对混凝土的抗压强度影响不大。（五）龄期混凝土在正常养护条件下，其强度将随着龄期的增加而增长。最初的7～14d内，强度增长较快，28d以后增长缓慢，龄期延续很长，混凝土的强度仍有所增长。二、混凝土质量控制的有效措施（一）原材料控制。普通混凝土是由水泥、水、细骨料、化学外加剂、矿物质混合材料，按比例配合，经过均匀拌制，振捣密实成型及养护硬化而成的人工石材。在这几种组成成份中，监理工程师、质量控制工程师应着重在工程资料和实物检查两方面。目前，一些地区实行的监理见证取样送检制度值得肯定。（二）配合比的质量控制。在根据设计要求和混凝土的工程特点，确定了各种原材料之后，应在监理工程师见证情况下，进行现场原材料取样，并填写见证取样单。关交有相应资质等级的试验室进行混凝土配合比设计和试配工作。监理工程师在审查度验室出具的配合比单及相应的有关混凝土性能，能够满足工程的各项要求后，方可允许进行混凝土的搅拌和浇筑工作。4 （三）搅拌过程的质量控制。应要求施工单位严格原材料计量控制。搅拌机应配备水表，禁止单纯凭经验靠感觉调整用水量的做法；对外加剂，应事先称量出每盘一份加入，禁止拿铁锹随意填加；对砂石料，应坚持要求每次过磅称量，不提倡小车划线做记号的体积法。另外，还应对每盘的搅拌时间、加料顺序、混凝土拌合物的坍落度、是否离析等进行抽查。在较大的工程中，应要求施工单位采用电脑计量的搅拌拌站，这样可以有效的减少人为因素，使配合比得到可靠的保证。（四）浇筑过程质量控制。混凝土浇筑前，监理工程师、质控制工程师应检查混凝土的浇筑方法是否合理、水电供应是否保证、各工种人员的配备情况；振捣器的类型、规格、数量是否满足混凝土的振捣要求；度件模具及数量是否合适；浇筑期间的气候、气温，夏季、雨季、冬期施工，覆盖材料是否准备好。针对不同的板、梁、柱、剪力墙、薄壁型构件应要求采用不同类型的振捣器；当混凝土浇筑超过2m应采用串筒式溜槽。应审查确认施工缝的设置位置是否合适，使施工单位安排好混凝土的浇筑顺序，保证分区、分层混凝土在初凝之前搭接。混凝土是水泥、砂、石、水、外加剂、掺合料等多组成分构成的一种性能多样化的材料，其性能不仅与组成材料的性能有直接关系，而且还与施工技术、所处环境及维护条件等有关。要在设计方法、施工技术以及维护要求等方面进一步研究，以促进我国混凝土结构技术的进一步发展。4'
