第十五章 建筑电气工程施工图

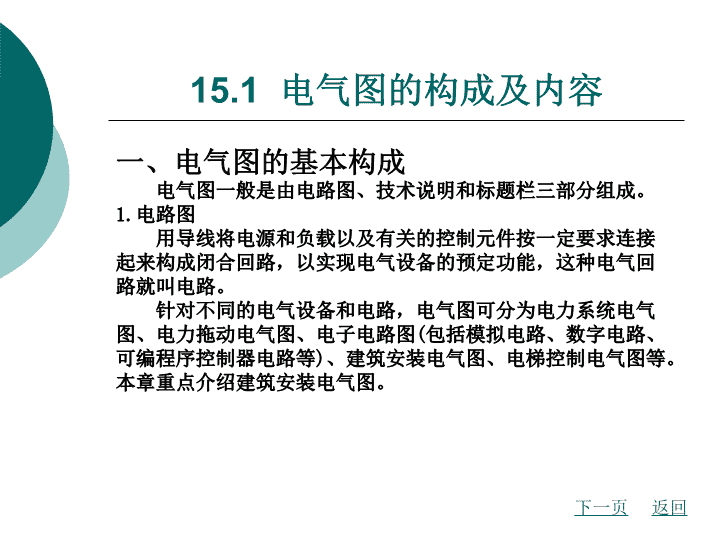

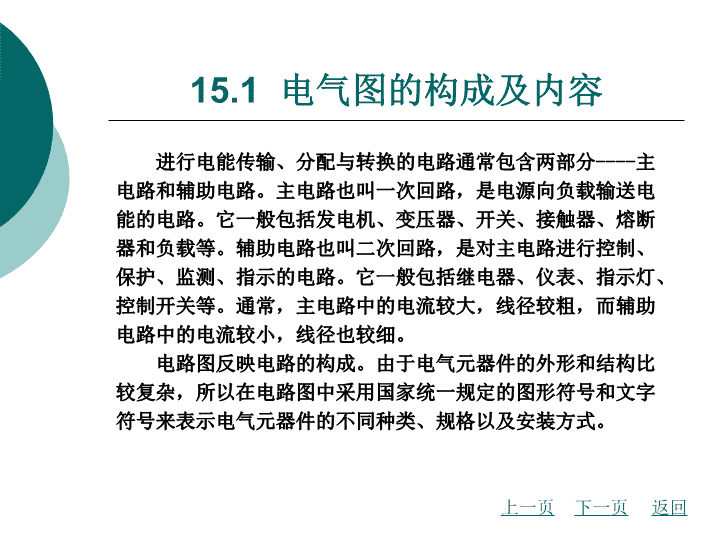

'第十五章建筑电气工程施工图15.1电气图的构成及内容15.2电气施工图的识读15.3常用电气符号本章小结 15.1电气图的构成及内容一、电气图的基本构成电气图一般是由电路图、技术说明和标题栏三部分组成。1.电路图用导线将电源和负载以及有关的控制元件按一定要求连接起来构成闭合回路，以实现电气设备的预定功能，这种电气回路就叫电路。针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。本章重点介绍建筑安装电气图。下一页返回 15.1电气图的构成及内容进行电能传输、分配与转换的电路通常包含两部分----主电路和辅助电路。主电路也叫一次回路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。它一般包括继电器、仪表、指示灯、控制开关等。通常，主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。电路图反映电路的构成。由于电气元器件的外形和结构比较复杂，所以在电路图中采用国家统一规定的图形符号和文字符号来表示电气元器件的不同种类、规格以及安装方式。上一页下一页返回 15.1电气图的构成及内容2.技术说明电气图中的文字说明和元件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。元件明细表列出电路中各种元件的符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，元件明细表中的序号自下而上编排。3.标题栏标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人、审核人、批准人的签名和日期等。标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各负其责。标题栏示例见表15-1。上一页下一页返回 15.1电气图的构成及内容二、电气图的基本内容一般情况下，电气图的基本内容包括首页、电气系统图、电气原理图、平面图、设备布置图、安装接线图以及大样图。1.首页首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。图例一般只列了本套施工图涉及的一些特殊图例。设备明细只列出该项电气工程的一些主要设备的名称、型号、规格和数量等，供订货参考。设计说明主要阐述该项电气工程设计的依据，基本指导思想与原则，补充图中未能表明的工程特点、安装方法、工艺要求，特殊设备的安装方法及其他使用注意事项等。上一页下一页返回 15.1电气图的构成及内容电气图首页的阅读，在于掌握领会该项工程的全貌，应认真仔细阅读。2.电气系统图电气系统图表现整个工程的供电方案与供电方式，比较集中地反映了电气工程的规模。3.电气原理图电气原理图用于表现某一具体设备或系统的电气工作原理，用以指导该设备与系统的安装、接线、调试、使用与维护。它是电气工程图的重要组成部分，是读图中的重点和难点。上一页下一页返回 15.1电气图的构成及内容4.平面图平面图是表现该项工程各种电气设备与线路平面布置的总图，也是进行电气安装施工的重要依据。平面图包括外电总平面图和各系统平面图。外电总平面图是以建筑专业绘制的总平面图为基础，绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法等内容。在有些总平面图中，还注明了建筑物的面积、电气负荷分类、电气设备容量等。上一页下一页返回 15.1电气图的构成及内容5.设备布置图设备布置图是表现各种电气设备平面与空间的位置、安装方式及其相互关系的图样。通常由平面图、立面图、断面图、剖面图及各种构件详图等组成。这种图一般都是按三视图的原理绘制，与一般的机械工程图没有原则性的区别。上一页下一页返回 15.1电气图的构成及内容6.安装接线图安装接线图是表现某一设备内部的各种电气元件之间连线间的图样，用以指导电气安装接线、查线，它是与电气原理图相互对照的一种图样。7.大样图大样图是表现电气工程中某一部分或某一部件的具体安装要求和做法的图样，其中有一部分选自施工标准图集。上一页返回 15.2电气图的识读一、识图的基本方法电气施工图识读的基本方法如下。(1)结合电工、电子线路等相关基础知识看图。(2)结合电路元器件的结构和工作原理看图。无论何种电气图，都是由各种电力电子元器件组成的，只要了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用，要看懂电气图就不难了。下一页返回 15.2电气图的识读(3)结合典型电路看图。典型电路就是常见的基本电路，如电动机正、反转控制电路，顺序控制电路，行程控制电路等，不管多么复杂的电路，总能将其分割成若干个典型电路，先搞清每个典型电路的原理和作用，然后再将典型电路串联组合起来看，就能大体把一个复杂电路看懂了。(4)结合有关图纸说明看图。在看各种电气图时，一定要看清电气图的技术说明。它有助于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。(5)结合电气图的制图要求看图。电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而规定的。上一页下一页返回 15.2电气图的识读二、识图的基本步骤电气施工图一般按如下步骤进行识读。(1)阅读说明书。对任何一个系统、装置或设备，在看图之前应首先了解它们的机械结构、电气传动方式、对电气控制的要求、电动机和电器元件的大体布置情况以及设备的使用操作方法，各种按钮、开关、指示器等的作用。此外还应了解使用要求、安全注意事项等。对系统、装置或设备有一个较全面完整的认识。上一页下一页返回 15.2电气图的识读(2)看图纸说明。图纸说明包括图纸目录、技术说明、元器件明细表和施工说明书等。识图时，首先要看清楚图纸说明书中的各项内容，弄清设计内容和施工要求，这样就可以了解图纸的大体情况和抓住识图重点。(3)看标题栏。图纸中标题栏也是重要的组成部分，它包括电气图的名称及图号等有关内容，由此可对电气图的类型、性质、作用等有明确认识，同时可大致了解电气图的内容。上一页下一页返回 15.2电气图的识读(4)看概略图(系统图或框图)。看图纸说明后，就要看概略图，从而了解整个系统或分系统的概况，即它们的基本组成、相互关系及其主要特征，为进一步理解系统或分系统的工作方式、原理打下基础。(5)看电路图。电路图是电气图的核心，对一些小型设备，电路不太复杂，看图相对容易些。对一些大型设备，电路比较复杂，看图难度较大，不论怎样都应按照由简到繁、由易到难、由粗到细的步骤逐步看深、看透，直到完全明自、理解。一般应先看相关的逻辑图和功能图。上一页下一页返回 15.2电气图的识读(6)看接线图。接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路，再看辅助电路。看接线图要根据端子标志、回路标号，从电源端顺次查下去，弄清楚线路的走向和电路的连接方法，即弄清楚每个元器件是如何通过连线构成闭合回路的。上一页下一页返回 15.2电气图的识读三、识图注意事项识读电气施工图时应注意以下事项。(1)必须熟悉电气施工图的图例、符号、标注及画法。(2)必须具有相关电气安装与应用的知识和施工经验。(3)能建立空间思维，正确确定线路走向。(4)电气图与土建图对照识读。(5)明确施工图识读的目的，准确计算工程量。(6)善于发现图中的问题，在施工中加以纠正。上一页返回 15.3常用电气符号一、电气图形符号1.电气线路；2.照明灯具；3.配电箱、屏、控制台；4.插座、开关。二、电气文字符号1.常用设备和元件的文字符号；2.导线和接线端子的文字符号标志。返回 本章小结一、电气图的构成及内容电气图由电路图、技术说明和标题栏三部分组成。二、电气施工图的识读阅读建筑电气工程图，首先就必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。识图的目的是用来编制施工图预算，指导施工。三、常用电气符号(1)电气图形符号。包括电气线路图形符号，照明灯具图形符号，配电箱、屏、控制台图形符号，插座、开关图形符号。(2)电气文字符号。包括常用设备和元件的文字符号，导线和接线端子的文字符号。返回 表15-1标题栏示例返回'
