龙凤山陵园公路工程施工图设计审查会专家组意见

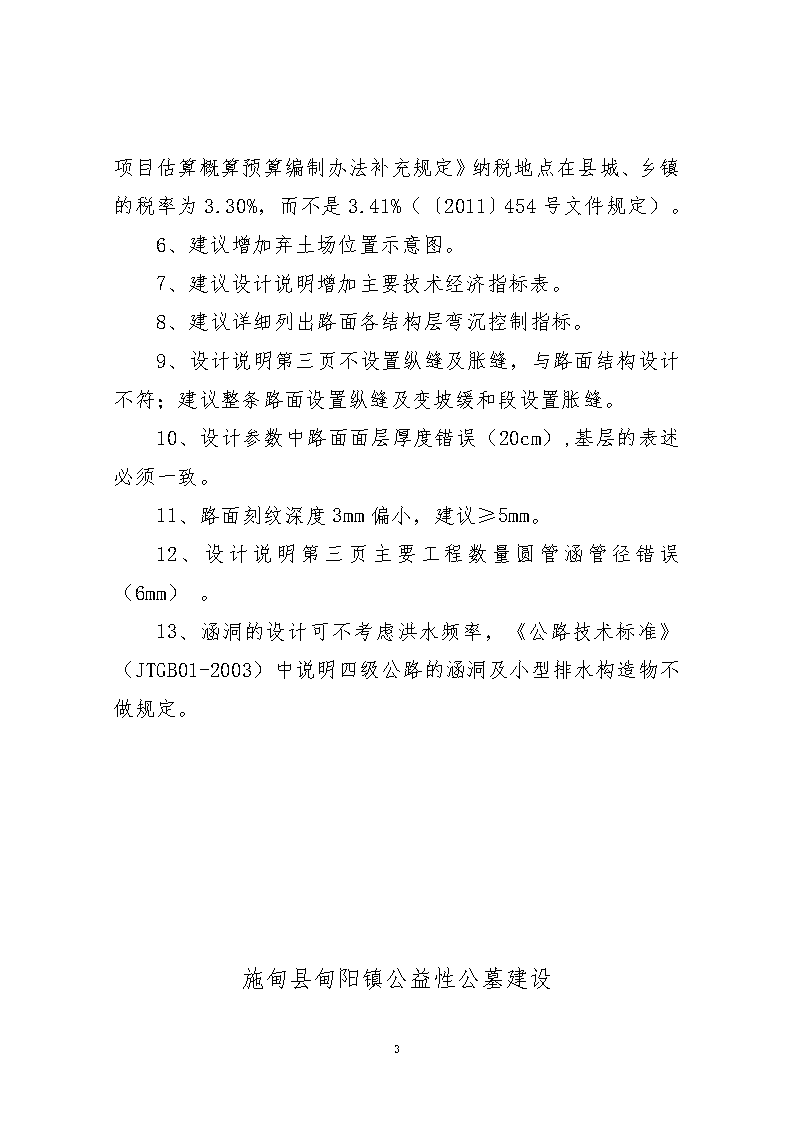

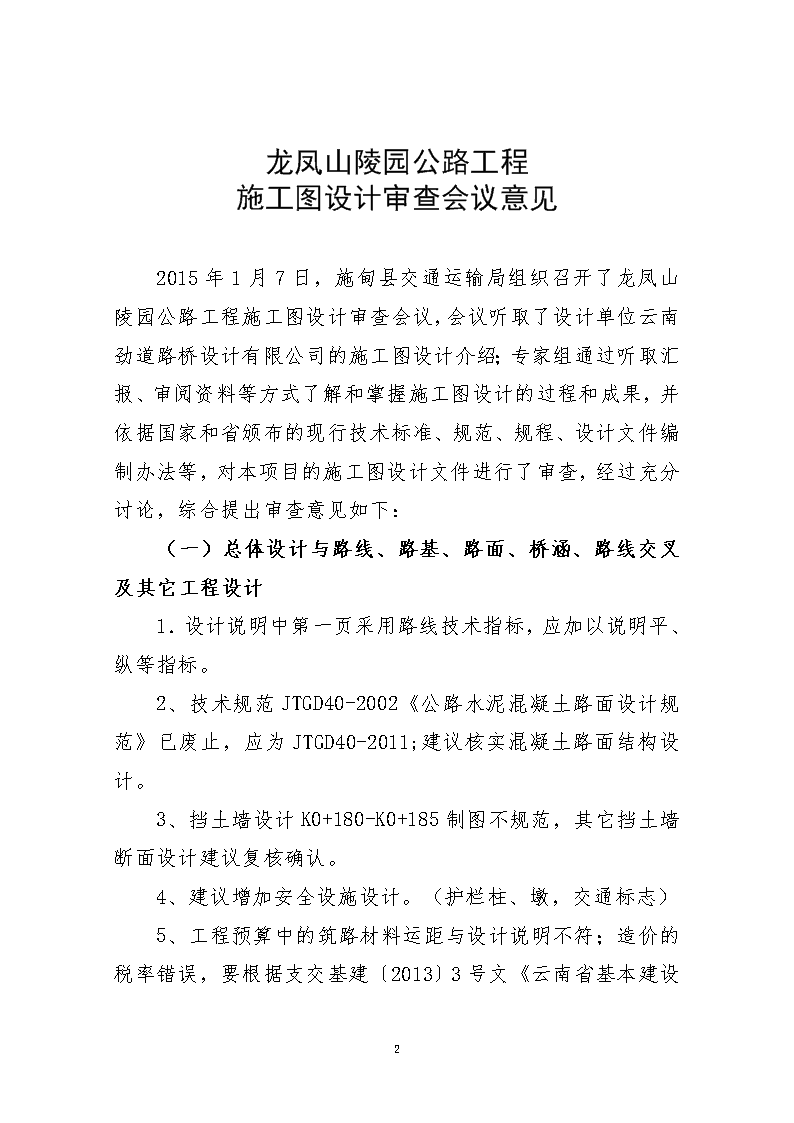

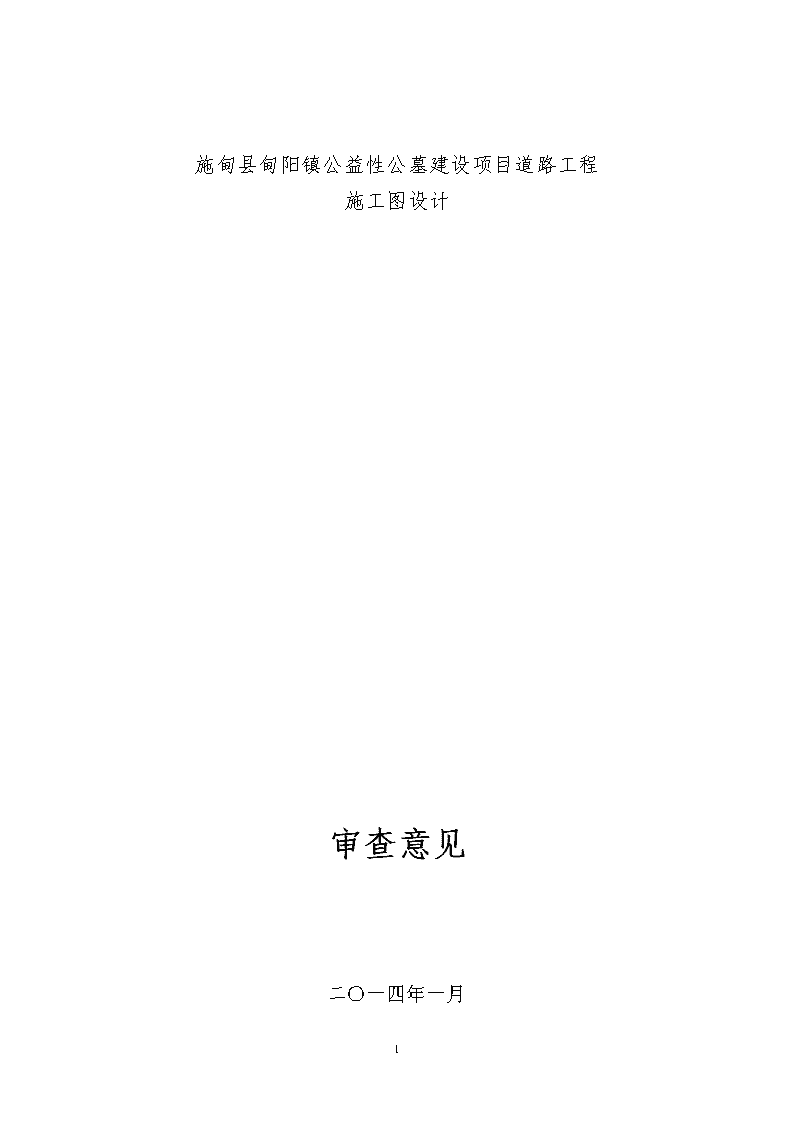

'施甸县甸阳镇公益性公墓建设项目道路工程施工图设计审查意见二〇一四年一月4 龙凤山陵园公路工程施工图设计审查会议意见2015年1月7日，施甸县交通运输局组织召开了龙凤山陵园公路工程施工图设计审查会议，会议听取了设计单位云南劲道路桥设计有限公司的施工图设计介绍；专家组通过听取汇报、审阅资料等方式了解和掌握施工图设计的过程和成果，并依据国家和省颁布的现行技术标准、规范、规程、设计文件编制办法等，对本项目的施工图设计文件进行了审查，经过充分讨论，综合提出审查意见如下：（一）总体设计与路线、路基、路面、桥涵、路线交叉及其它工程设计1．设计说明中第一页采用路线技术指标，应加以说明平、纵等指标。2、技术规范JTGD40-2002《公路水泥混凝土路面设计规范》已废止，应为JTGD40-2011;建议核实混凝土路面结构设计。3、挡土墙设计K0+180-K0+185制图不规范，其它挡土墙断面设计建议复核确认。4、建议增加安全设施设计。（护栏柱、墩，交通标志）5、工程预算中的筑路材料运距与设计说明不符；造价的税率错误，要根据支交基建4 〔2013〕3号文《云南省基本建设项目估算概算预算编制办法补充规定》纳税地点在县城、乡镇的税率为3.30%，而不是3.41%（〔2011〕454号文件规定）。6、建议增加弃土场位置示意图。7、建议设计说明增加主要技术经济指标表。8、建议详细列出路面各结构层弯沉控制指标。9、设计说明第三页不设置纵缝及胀缝，与路面结构设计不符；建议整条路面设置纵缝及变坡缓和段设置胀缝。10、设计参数中路面面层厚度错误（20cm）,基层的表述必须一致。11、路面刻纹深度3mm偏小，建议≥5mm。12、设计说明第三页主要工程数量圆管涵管径错误（6mm）。13、涵洞的设计可不考虑洪水频率，《公路技术标准》（JTGB01-2003）中说明四级公路的涵洞及小型排水构造物不做规定。施甸县甸阳镇公益性公墓建设4 项目道路工程施工图设计审查参会人员名单姓名单位职务或职称签名4'
