1松江区建设大厦建筑用电分项计量系统项目报告

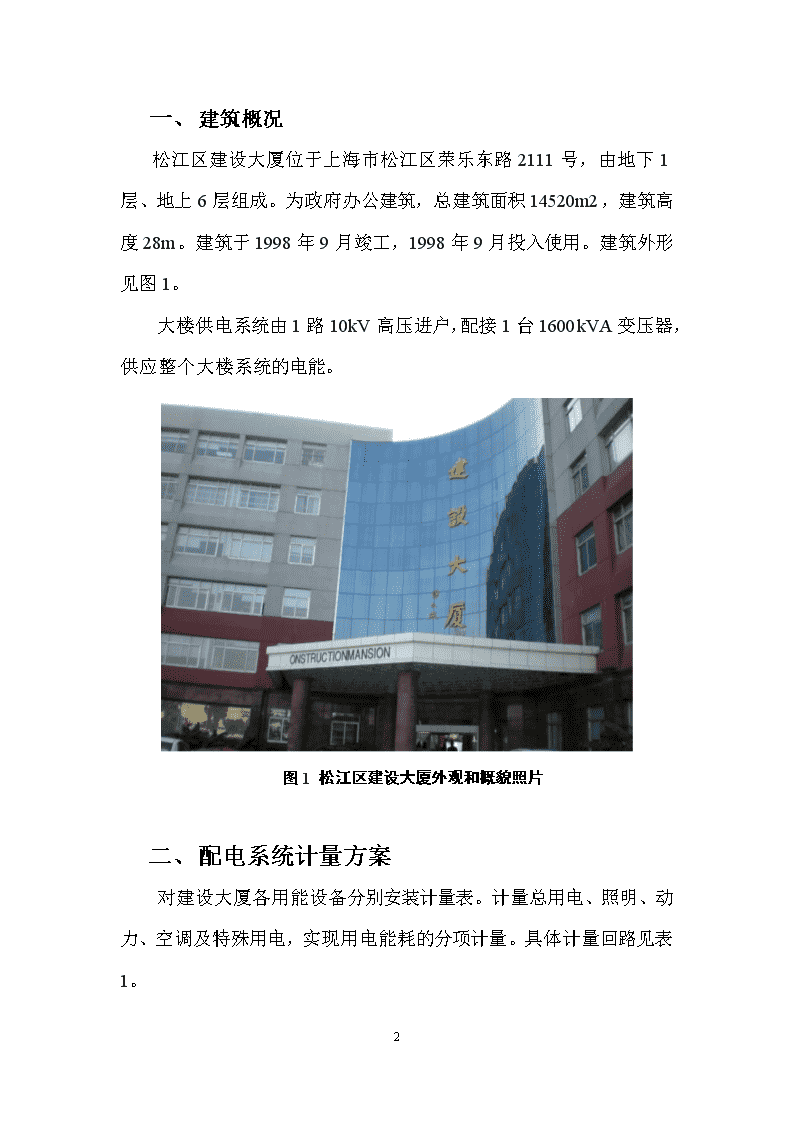

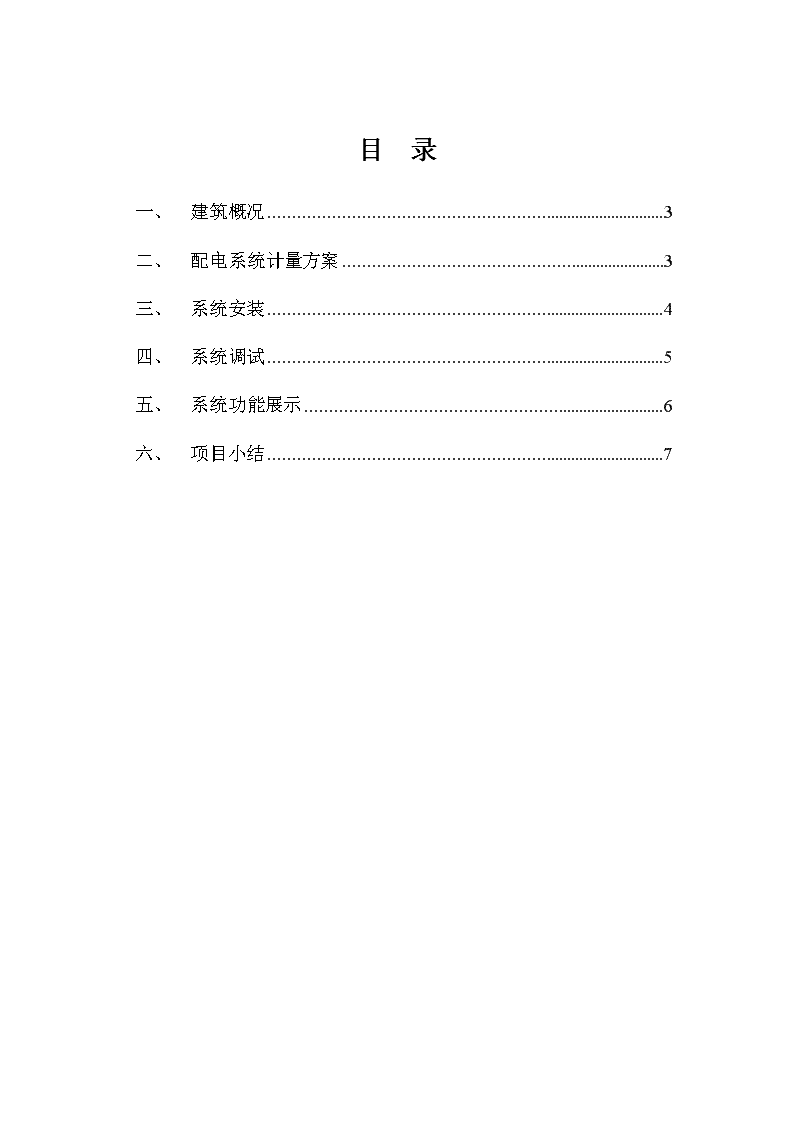

'目录一、建筑概况3二、配电系统计量方案3三、系统安装4四、系统调试5五、系统功能展示6六、项目小结7 一、建筑概况松江区建设大厦位于上海市松江区荣乐东路2111号，由地下1层、地上6层组成。为政府办公建筑，总建筑面积14520m2，建筑高度28m。建筑于1998年9月竣工，1998年9月投入使用。建筑外形见图1。大楼供电系统由1路10kV高压进户，配接1台1600kVA变压器，供应整个大楼系统的电能。图1松江区建设大厦外观和概貌照片.2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222二、配电系统计量方案对建设大厦各用能设备分别安装计量表。计量总用电、照明、动力、空调及特殊用电，实现用电能耗的分项计量。具体计量回路见表1。9 表1松江区建设大厦电力计量回路表序号计量回路名称CT变比安装位置大类分项一级分项11#变压器低压总进线2000/5副楼低配间总能耗2中央空调3300/5副楼低配间空调主机3中央空调1300/5副楼低配间空调主机4中央空调水泵300/5副楼低配间空调冷冻泵5中央空调2200/5副楼低配间空调主机6中央空调4200/5副楼低配间空调主机7A部照明300/5副楼低配间照明常规照明8BC部照明300/5副楼低配间照明常规照明9C部照明300/5副楼低配间照明常规照明10门卫照明300/5副楼低配间照明公共照明11食堂电源300/5副楼低配间动力照明/动力12门卫动力300/5副楼低配间动力门卫动力13生活水泵50/5副楼低配间动力生活水泵14A部动力300/5副楼低配间动力动力157#电源200/5副楼低配间动力动力共设置了15处计量点，其中电能总能耗1处，暖通空调用电5处，照明插座设备4处，动力用电5处。一、系统安装松江区建设大厦用电分项计量系统采用计量电表+电流互感器的方式实施。电流互感器必须在停电的情况下安装，安装互感器的同时，需要从电缆接出3根电压线到电能表。三相电子式电能表需要安装3只互感器。图2为现场安装图片。9 图2:现场安装图片排布电能表到网关的数据传输线。配电间、冷站内的电能表的数据传输线通过金属电管或PVC电管铺设到网关箱内。网关设备是本系统的重要器件，用于数据的收集和转发。电能表的安装以及接线根据相关规范要求实施。一、系统调试系统的各项检查符合规定后，对系统进行调试，使系统能正常运行，大楼的能耗数据能够实时传输到市级能耗数据平台服务器。图3为现场调试图片。图3现场调试图片9 一、系统功能展示在本项目中，将按照中华人民共和国住房和城乡建设部印发的《国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》和上海市建设与交通委员会颁布的《上海市政府机关办公建筑和大型公共建筑能耗监测系统数据接口通讯规约》的要求，将用能（电）分项计量数据上传到“上海市国家机关办公建筑和大型公共建筑能耗监测信息平台”图4所示为低压配电系统各支路的用能情况。图4市级平台支路用电量报表9 图5所示为建筑各用电回路的逐时用电量。图5逐时电耗图一、项目小结本项目共设置了15处计量点，其中电能总能耗1处，暖通空调用电5处，照明插座设备4处，动力用电5处。表2为松江区建设大厦分项计量项目实施进度表表3为该建筑基础信息表9 表2松江区建设大厦分项计量项目实施进度表序号阶段名称实施周期1现场调研2011年11月~2011年12月2方案设计、评审、确定2011年12月~2012年1月3主、辅设备采购2012年1月~2012年2月4进场施工2012年2月~2012年3月5系统调试、数据上传2012年3月—————————————————————————————编制：审核：批准：9 上海市国家机关办公建筑和大型公共建筑能耗监测楼宇基础信息表建筑名称：松江区建设大厦建筑地址：松江区荣乐东路2111号竣工日期：1998年总建筑面积：14520（m2）建筑层数/地上层数：7/6所属区县：松江区所属街道：中山街道业主单位：松江区建设交通委能耗监测设计/实施单位：上海市建筑科学研究院(集团)有限公司常驻人数：1200建筑类型：√国家机关办公建筑□大型公共建筑建筑功能：√办公建筑□商场建筑□宾馆饭店建筑□文化教育建筑□医疗卫生建筑□体育建筑□综合建筑□其它建筑建筑空调系统形式：□集中式全空气系统√风机盘管+新风系统□分体式空调或VRV的局部式机组系统□其它建筑采暖系统形式：□散热器采暖□地板辐射采暖□电辐射采暖√其它(空调系统夏季制冷，冬季制热)建筑结构形式√砖混结构□混凝土剪力墙□钢结构□木结构□玻璃幕墙□其它建筑外墙形式□实心粘土砖□空心粘土砖（多孔）□灰砂砖□加气混凝土砌块□混凝土小型空心砌块（多孔）√其它（混凝土砌块）保温□内保温√外保温□夹心保温□其它建筑外窗类型□单玻单层窗□单玻双层窗□单玻单层窗+单玻双层窗√中空双层玻璃窗□中空三层玻璃窗□中空充惰性气体□其它窗框材料类型□钢窗√铝合金□木窗□断热窗框□其它建筑玻璃类型√普通玻璃□镀膜玻璃□Low-e玻璃□其它填表日期：2012年3月5日能耗监测工程验收日期：2012年2月28日（建设大厦）分项计量系统调试信息单201202139 序号计量回路名称互感器倍率安装位置大类分项一级分项二级分项三级分项通信线编号表具地址11#变压器低压总进线2000/5=40001柜总能耗020152中央空调3300/5=6002柜空调主机0033中央空调1300/5=6002柜空调主机1364中央空调水泵300/5=6002柜空调水泵0635食堂电源300/5=6002柜特殊厨房1216中央空调2200/5=4003柜空调主机0187中央空调4200/5=4003柜空调主机0098A部照明300/5=6003柜照明0199门卫动力300/5=6003柜动力00110生活水泵50/5=1004柜动力生活水泵0102011BC部照明300/5=6005柜照明14012C部照明300/5=6005柜照明01213A部动力300/5=6005柜动力00714门卫照明300/5=6005柜照明013157#电源200/5=4008柜动力0059'
