kv变电所初步设计报告(南网)

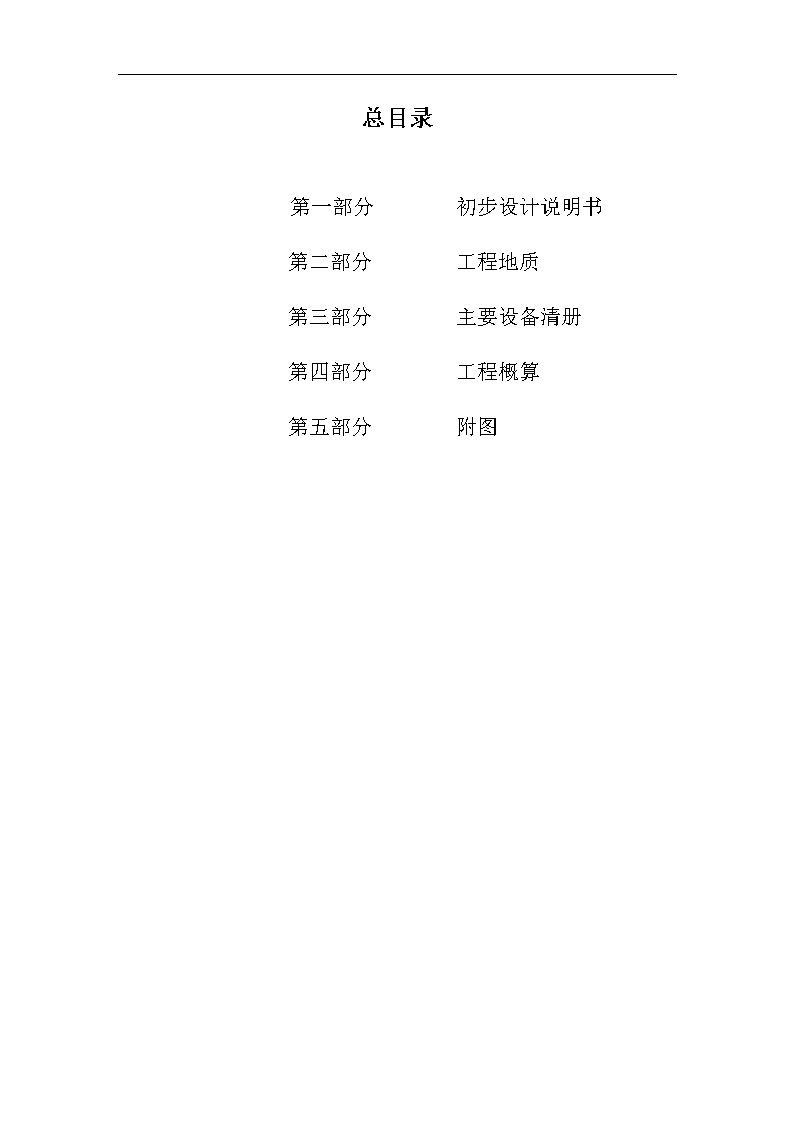

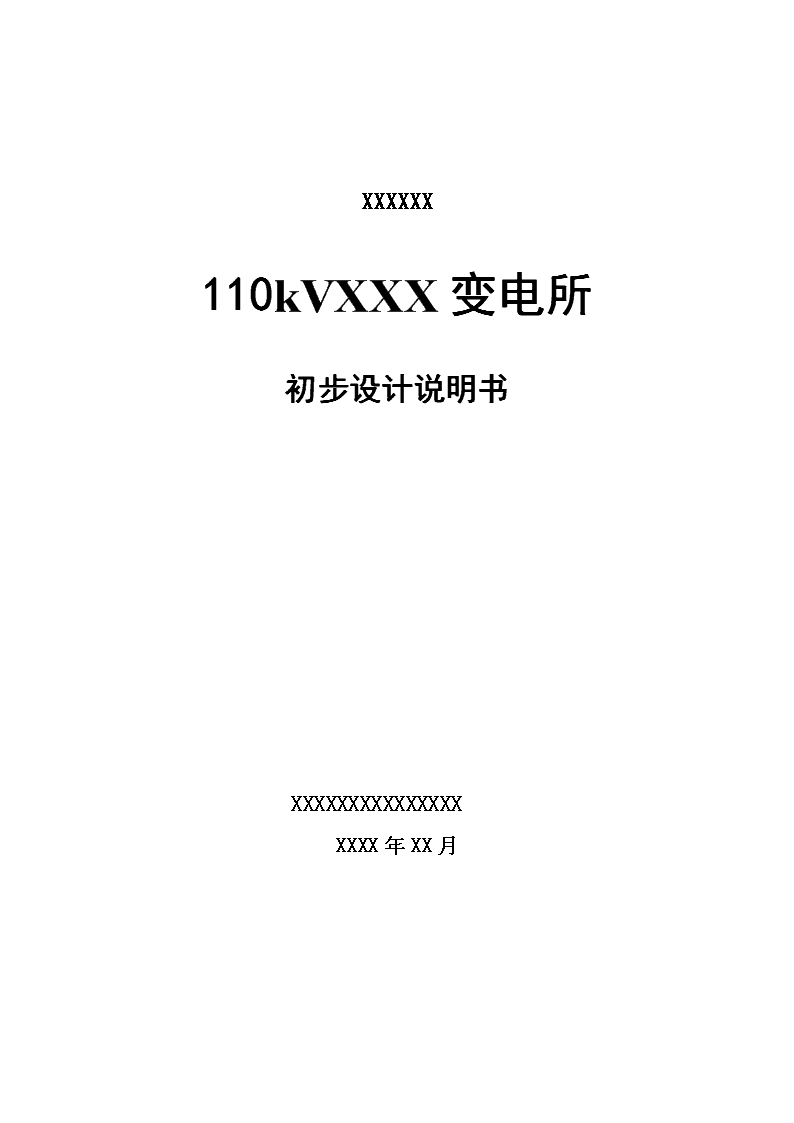

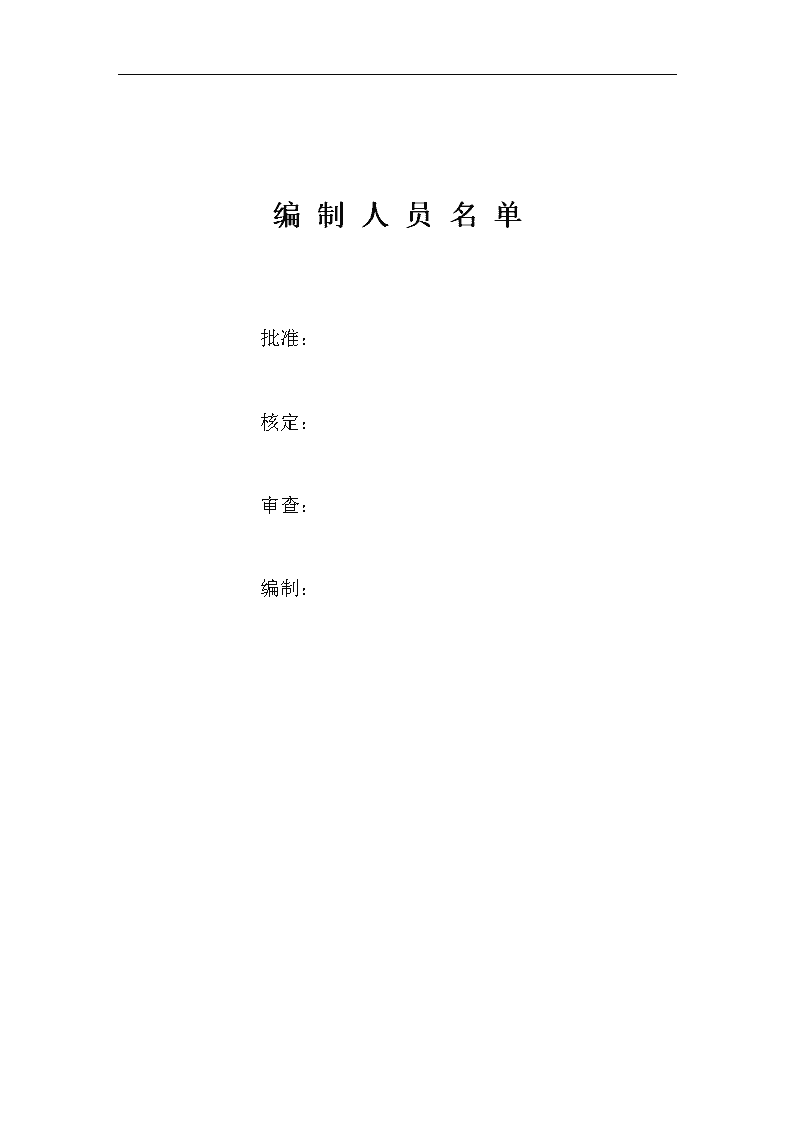

'XXXXXX110kVXXX变电所初步设计说明书XXXXXXXXXXXXXXXXXXX年XX月 总目录第一部分初步设计说明书第二部分工程地质第三部分主要设备清册第四部分工程概算第五部分附图 编制人员名单批准：核定：审查：编制： 第一部分初步设计说明书 目录1.总的部分11.1设计依据11.2建设规模11.3设计标准11.4所址概况21.5主要技术经济指标22.系统概况33.电气一次部53.1电气主接线53.2短路电流计算73.3主要设备和导体选择73.4绝缘配合及过电压保护和接地103.5配电装置133.6电气总平面布置143.7所用电及照明153.8电缆设施153.9辅助设施及其它164.电气二次部分164.1直流系统与交流不间断电源164.2计算机监控系统164.3继电保护及安全自动装置194.4测量和计量204.5二次设备的布置2146 4.6二次系统防雷214.7图像监视及安全警卫系统224.8抗干扰措施及二次电缆的选择235.土建部分245.1设计基本资料245.2总体布置245.3建筑设计265.4结构及基础275.5采暖通风295.6给水排水部分296.消防部分296.1设计范围296.2消防给水系统296.3火灾自动报警系统306.4电缆消防措施306.5消防应急照明及疏散指示标志316.6其他消防处理及灭火措施317.环境保护317.1变电所污染防治措施317.2变电所绿化337.3水土保持措施338.劳动安全卫生348.1概述348.2劳动安全卫生措施3446 9.施工组织设计大纲369.1工程项目369.2施工单位的技术条件要求379.3主要施工方案389.4交通运输条件及大件设备运输439.4.3车辆配置439.4.4大件设备运输应注意的问题431.46 1.总的部分1.1设计依据云发改能源【2008】1086号《云南省发展和改革委员会关于XXXX中西部农网完善工程初步设计的批复》。《临沧供电局关于上报110KVXXX输变电工程可行性研究报告审查意见的请示》。1.2建设规模序号项目建设规模本期最终1主变压器1×40MVA2×40MVA2110kV出线1回6回335kV出线4回8回410kV出线6回12回5无功补偿1×2.4MVar4×2.4MVar1.3设计标准本工程设计依据相关国家标准并参照南方电网公司标准设计原则进行。主要设计规程、规范如下：《工程建设标准强制性条文》（电力工程部分）《电力系统设计技术规程》《电力设备过电压保护设计技术规程》《电力设备接地设计技术规程》《高压配电装置设计技术规程》《电测量及电能计量装置设计技术规程》《继电保护和安全自动装置技术规程》《发电厂、变电所电缆选择与敷设设计技术规程》《地区电网调度自动化设计技术规程》46 《建筑结构设计统一标准》《砌体结构设计规范》《混凝土结构设计规范》《建筑地基基础设计规范》《钢结构设计规范》《火力发电厂与变电所设计防火规范》1.4所址选择拟建110kVXXX变电所，位于XXXX城北东面XXXX东南方向约1.5km处的弄空村东700m的斜坡上，地理位置：东经99°22′57〞，北纬24°05′53〞。西侧距羊—勐（羊头岩至勐堆）公路700m，有乡村便道通到场地，交通方便。所址平整高程约为955.5m，高于羊—勐公路约150m，不受五十年一遇洪水影响。根据1：4000000《中国地震动参数区划图》(GB18306-2001)及《建筑抗震设计规范》（2008年版）（GB50011—2001），该场地的地震动峰值加速度为0.20g，地震动反应谱特征周期为0.45s，所对应的地震基本烈度为Ⅷ度。其设计地震分组为第三组。该场地处于抗震不利地段，场地土为中软场地土，建筑场地类别为Ⅱ类。1.5主要技术经济指标（1）所址总用地面积：0.9507hm2；（2）围墙内占地面积：0.7256hm2；（3）主控通信楼建筑面积：385.74m2；（4）总建筑面积：734.22m2。46 （5）工程投资1、变电所部分工程总投资：3865.06万元2、110kV线路部分工程总投资：597.43万元3、对侧110kV间隔部分110kV德党变间隔工程总投资：176.21万元。1.电力系统2.1电力系统现状XXXX电力系统是以中、小水力发电为主，自发自供为主的地方电力系统。县电网内已建成110kV变电站1座，35kV变电站11座，以110kV、35kV为骨干电网，县电网通过县城110kV德党变与镇康县110kV大石桥变联网；以35kV与耿马县、凤庆县联网。近年来，在XXXX委、县政府领导下大力引进外来资金发展全县经济，全县电力事业也得到长足发展，企业（私人）投资的中、小型水电站较多，部分电站已进入施工建设。目前，XXXX电力系统应解决的问题是：为县内在建拟建的中、小型水电站上网作好前期工作，加强县地域中心和负荷中心XXXX的电网建设，从而使县电网布局进一步完善。2.2在建电源情况：马龙河梯级电站：共4级，一级站规划装机12600kW；二级站规划装机2500kW；三级站规划装机5000kW；四级站规划装机5000kW。合计规划装机25100kW。计划开发，未进入实施阶段，但仍需进一步论证的有：⑴大勐统河电站，计划开发14400kW；46 ⑵德党河三级电站，计划开发20000kW；⑶其它计划开发的小型水电站有：忙海河六级站、忙海河七级站、忙令河电站。2.3建设的必要性近几年来，XXXX电力负荷增长迅速，2008年最大负荷达到15.7MW，XXXX境内现仅有110kV变电所1座，即110kV徳党变，变电容量16MVA，110kV容载比为1.02。远低于导则要求的容载比值1.8～2.1，不能满足负荷发展要求。根据负荷预测，2013年XXXX最大负荷将达到39.3MW，到2015年最大负荷将达到46.21MW，现有110kV网架不能满足负荷发展要求。此外为解决在建电源点开发后的上网问题，并改善县110kV网架结构，增大负荷供电能力，提高供电质量和电网运行的可靠性，以及为XXX工业开发园区建设提供电力保障，有必要建设110kVXXX变电所。2.4接入系统方案为满足电网运行的稳定性和可靠性，110kVXXX变电所以单回110kV线路接110kV德党变电所；拟架设110kVXXX变～马龙河电站线路、110kVXXX变～大勐统电站线路（本期工程均预留设备安装位置），与现有电网实现联网。2.5变电所建设规模根据当地现有负荷调查情况及变电所建成后的5～10年发展规划，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能，110kVXXX变电所按“无人值班，有人职守”46 方式设计，一次设备除主变压器为有油设备外，其余均为无油设备。二次设备采用微机综合自动化装置和免维护铅酸蓄电池直流系统成套装置，以满足电网的“遥测、遥信、遥控、遥调”功能。110kVXXX变电所建设规模：1）、主变压器：最终2×40000kVA，三相三卷有载调压电力变压器，本期建成投运1台。电压等级为：110kV/35kV/10kV，主变分接头：110±8x1.25%/38.5±2x2.5%/10.5kV，容量比：100/100/100。2）、110kV出线6回，本期建成1回。3）、35kV出线8回，本期建成4回。4）、10kV出线12回，本期建成6回。5）、10kV无功补偿装置4×2400kVA，本期建成1组。6）、二次部分采用变电所微机综合自动化系统和免维护铅酸蓄电池直流系统成套装置。7）、对侧工程由于目前对侧110kV德党变采用变压器－线路组接线，因此需要在110kV德党变新建2个110kV出线间隔，投资概算：176.21万元。8）、通信本工程通信方式初拟采用光纤、载波两种方式。具体设计已委托相关部门设计中，本工程预留设备安装位置。1.电气一次部分3.1电气主接线110kVXXX变电所电气主接线的设计，依据《35～110kV变电所设计规范GB50059》和《35～110kV46 无人值班变电所设计规程》DL/T5103进行。⑴110kV侧接线采用单母线分段接线，最终6回出线，2回主变进线。一期工程建设1回出线，至县城110kV德党变电站。⑵35kV侧接线采用单母线分段接线，最终8回出线，2回主变进线。一期工程建设2回出线，1回至35kV班卡变电站，1回至35kVXXX变电站，电气备用2回。⑶10kV侧接线采用单母线分段接线，最终12回出线，4组补充电容器，2回主变进线。一期工程建设6回出线，1回至果品厂（最大负荷3600kW），1回至老街子（最大负荷750kW），1回至新开发区（最大负荷1500kW），1回至天生桥（最大负荷560kW），1回至忙海（最大负荷300kW），1回至东半山（最大负荷1200kW）。为限制10kV侧短路电流，10kV母线正常方式按分列运行考虑。⑷中性点的接地方式：①110kV系统为有效接地系统，主变中性点采用经隔离开关接地方式，可直接接地或不接地（带间隙保护），可满足系统不同运行方式。②35kV中性点按经消弧线圈接地设计，以限制过电压水平，提高运行可靠性。根据电网资料及单相接地电容的计算，本期工程不装设消弧线圈仅预留安装场地。③10kV中性点按经消弧线圈接地设计，以限制过电压水平，提高运行可靠性。根据电网资料及单相接地电容电流的计算，本期工程不装设相应的接地变压器及消弧线圈，仅预留安装场地。④380/220V所用电系统采用中性点直接接地方式。46 3.2短路电流计算本变电所短路电流计算水平年为2015年，计算基准：Sj=100MVA，Uj=Uav。为限制10kV侧短路电流，10kV母线正常运行方式按分列运行。各级电压三相短路电流及短路容量，结果列于表3－1。表3-1短路电流计算结果表短路计算点三相路电流有效值（kA）短路冲击电流峰（kA）短路容（MVA）110kV母线11.8130.122352.935kV母线12.0030.60769.2310kV母线18.7647.84341.303.3主要设备和导体选择⑴主变压器：选用40MVA油浸式三相三绕组、低损耗、有载调压变压器，技术参数如下：型号：SFSZ11–40000/110GY额定容量：40000kVA容量比（％）：100/100/100额定比：110±8X1.25%/38.5±2X2.5%/10.5kV调压方式：有载调压联接组别：YN,yn0,d11阻抗：Ud1-2%=10.5，Ud1-3%=17.5，Ud2-3%=6.5冷却方式：自然油循环风冷110kV中性点绝缘水平：66kV等级⑵110kV配电装置①断路器：选用SF6单断口瓷柱式断路器，1250A，31.5kA②46 隔离开关：选用完善化改进型水平旋转开启式户外交流高压隔离开关，1250A，31.5kA③电流互感器：选用SF6或油浸式电流互感器，5个二次绕组，变比根据保护要求和负荷大小选定，准确度等级按《电能计量装置技术管理规程》DL/T448要求配置。④电压互感器：选用电容式电压互感器，4个二次绕组，准确度等级按《电能计量装置技术管理规程》DL/T448要求配置。⑤避雷器：选用氧化锌避雷器Y10W-108/281GY。⑶35kV配电装置①35kV配电装置选用35kV金属铠装固定式成套开关柜，内配SF6断路器，主变进线柜及分段柜采用1250A，31.5kA。馈线柜采用1250A，31.5kA。电流互感器按三相配置，4个二次绕组，馈线柜加1只零序电流互感器，变比根据保护要求和负荷大小选定；电压互感器按3个二次绕组配置，准确度等级满足DL/T448的要求。避雷器选用HY5WZ-51/125GY氧化锌避雷器。②35kV户外配电设备：隔离开关：选用完善化改进型双柱水平旋转开启式户外交流高压隔离开关，1250A，31.5kA；电压互感器：选用户外干式电压互感器，1个二次绕组；柜内避雷器：选用氧化锌避雷器HY5WZ-51/125GY。⑷10kV配电装置①10kV配电装置选用10kV金属铠装固定式成套开关柜，内配固封式真空断路器，主变进线柜及分段柜采用3150A，31.5kA。馈线柜采用1250A，31.5kA。电流互感器按三相配置，3个二次绕组，馈线柜加1只零序电流互感器，变比根据保护要求和负荷大小选定；电压互感器按3个二次绕组配置，准确度等级满足DL/T46 448的要求。柜内避雷器选用HY5WZ-17/45GY氧化锌避雷器。②10kV户外配电设备：隔离开关：选用双柱水平旋转开启式户外交流高压隔离开关，630A，25kA；电压互感器：避雷器：选用HY5WS-17/50GY氧化锌避雷器。⑸10kV并联补偿电容器装置：选用户外集合式电容器补偿装置，串接X=5%电抗器，装设4极接地开关，其中3极用于进线，1极用于中性点。⑹所用变压器和接地变压器：因本期工程不装设接地变压器及消弧线圈等设备，仅预留安装场地。故本期工程需安装10kV所用变压器，选用干式设变压器，单台容量按100kVA考虑。⑺导体选择①主变110kV、35kV侧进线工作电流按1.1倍变压器额定容量计算宜选用LGJ-300/40或2xLGJ-300/40型架空软导线与电气设备连接，10kV宜选用共箱母线（In=3000A）与10kV配电装置室内电气设备连接。②110kV线路各出线间隔导线与线路一致配置。③35kV、10kV开关柜至出线塔间的连接电缆按出线输送容量确定。各电压等级导体选择结果参见表3-2。46 表3-2导体选择结果表电压等级回路名称回路工作电流（A）导体选择备注110kV主变进线、出线、分段210LGJ-300/40由经济电流密度控制210由载流量控制35kV母线、分段6002xLGJ-400/40由载流量控制主变进线6002xLGJ-300/40由载流量控制10kV母线及进线铜排1732TMY-125×10由载流量控制主变进线1732TMY-125×10由载流量控制3.4绝缘配合及过电压保护和接地⑴避雷器的配置为防止线路侵入的雷电波过电压，110kV、35kV、10kV每段母线及110kV、35kV、10kV出线、主变压器三侧及110kV侧、35kV侧中性点均安装氧化锌避雷器；主变压器110kV侧中性点装设放电间隙和隔离开关。⑵电气设备的绝缘配合1）避雷器参数选择：本工程110kV/35kV/10kV电压等级避雷器均选择无间隙氧化锌避雷器，110kV避雷器选用Yl0W-102/265GY，110kV中性点避雷器选用Yl.5W-72/186GY，35kV避雷器选用Y5W-51/125GY，35kV中性点避雷器选用Y5W-51/125GY，10kV出线避雷器选用HY5WS-17/50GY。避雷器的主要参数参见表3-3。46 表3-3避雷器的主要参数项目避雷器备注110kV35kV10kV额定电压（kV,有效值）1025117最大持续运行额定电压（kV,有效值）79.64113.6操作冲击（30／60us）2kA残压（kV峰值）22011038.3雷电冲击（8／20us）10kA（5kA）残压（kV峰值）265125（5kA）45（5kA）陡波冲击（1／5us）10kA（5kA）残压（kV,峰值）281145（5kA）51.8（5kA）2）电气设备绝缘配合a．110kV电气设备绝缘配合：110kV设备的绝缘水平由雷电冲击耐压确定，以避雷器雷电冲击l0kA残压为基准，配合系数取不小于1.4，110kV电气设备的绝缘水平及保护水平配合系数参见表3-4。表3-4110kV电气设备的绝缘水平及保护水平配合系数设备名称设备的耐受电压值雷电冲击保护水平配合系数雷电冲击耐压（kV,峰值）lmin工频耐压（kV有效值）全波截波内绝缘外绝缘内绝缘外绝缘主变压器480450550200185实际配合系数450／255=1.76其它电器550550550*230230断路器断口间550+100550+100230+70230+70隔离开关断口间550+100230+70*其它电器设备中仅电流互感器承受截波耐压试验。b．35kV电气设备和主变中性点的绝缘配合。35kV电气设备的绝缘水平按DL/T620《交流配电装置的过电压和绝缘配合》选取。35kV电气设备的绝缘水平参见表3-5。46 表3-535kV电气设备和主变压器中性点的绝缘水平设备名称设备的耐受电压值雷电冲击耐压（kV,峰值）lmin工频耐压（kV有效值）全波截波内绝缘外绝缘内绝缘外绝缘主变压器2002002208585其它电器1851859595断路器断口间1851859595隔离开关断口间215118c．10kV电气设备和主变中性点的绝缘配合。10kV电气设备和主变中性点的绝缘水平按DL/T620《交流配电装置的过电压和绝缘配合》选取。10kV电气设备和主变中性点的绝缘水平参见表3-6。表3-610kV电气设备和主变压器中性点的绝缘水平设备名称设备的耐受电压值雷电冲击耐压（kV,峰值）lmin工频耐压（kV有效值）全波截波内绝缘外绝缘内绝缘外绝缘主变压器7575753535其它电器75754242断路器断口间75754242隔离开关断口间8549主变中性点（110kV侧）325325325140140主变中性点（35kV侧）2002002208585（3）外绝缘和绝缘子片数的选择设备的外绝缘按III级防护等级选取，按最高运行电压选择设备的爬电距离和绝缘子的片数，110kV泄漏比距取25mm/kV，35kV、10kV泄漏比距取31mm/kV（户外）、20mm/kV（户内），单片绝缘子的爬电距离取450mm。绝缘子宜选择瓷绝缘子，耐张绝缘子串取2片零值，悬垂绝缘子串取1片零值，110kV耐张绝缘子串宜取9片、悬垂绝缘子串宜取8片；35kV耐张绝缘子串宜取5片、悬垂绝缘子串宜取4片。10kV耐张绝缘子串宜取2片、本工程设计绝缘子46 按XWP2-70型选取。（4）直击雷保护所区范围内共设置5避雷针，其中3支独立避雷针；110kV构架上2支避雷针，作全所的防直击雷保护，可满足规程对直击雷保护要求。（5）接地本变电所接地方式采用以水平接地体为主，辅以垂直接地极的复合接地网。接地体的截面选择满足热稳定和腐蚀要求，工频接地电阻值满足《交流电气装置的接地》DL/T621的要求，设备的接地按“反措”要求。依据现场勘测提供的资料，所址区域土壤电阻率的测量平均值为190Ω·m，经计算，本工程接地网工频接地电阻值约1.1Ω。按接触电位差、跨步电位差进行校验及云南电网公司要求，接地网的工频接地电阻不大于0.5Ω，则接地电阻不满足要求，需采取降阻措施。根据本变电站场地的土壤电阻率分布的特点，本变电站降阻措施拟采用如下方案：先采用在变电所围墙范围内接地网填埋物理降阻剂的和装设6～8组电解地极方式，将变电所接地电阻降至0.5Ω以下。如接地电阻仍不能满足要求，再采取接地网施工时预留的外引接地带在所区围墙外的区域实施相应的降阻措施，直至满足要求为止。3.5配电装置⑴110kV配电装置：本工程110kV配电装置采用软母线中型布置方案，断路器单列布置。设备相间距离2米，母线相间距离2.2米，间隔宽度8米，母线架高7.3米，出线架高10米46 ，110kV出线均朝西南方向出线。⑵35kV配电装置：本工程35kV配电装置采用35kV金属铠装固定式成套开关柜，布置于35kV配电装置室内，为单层建筑。出线设备布置于户外，出线架高7.3米，间隔宽度5米，35kV出线均朝西北方向出线。⑶10kV配电装置：本工程10kV配电装置采用10kV金属铠装移开式成套开关柜，布置于10kV配电装置室内，为单层建筑。出线设备布置于户外，出线铁塔高8米，间隔宽度4米。10kV出线分为西北段和东北段，均朝东北方向出线。10kV并联补偿电容器成套装置布置于户外。3.6电气总平面布置本工程电气总平面布置是根据电气主接线方案，所址地形、地貌，并结合各电压等级线路出线方向进行设计。本工程电气总平面布置力求紧凑合理，出线方便，减少占地面积，节省投资。由于变电所所址场地附近地形起伏较大，场地北东、南西侧地形坡度较陡，而北西角有一单层农房，南东侧为一农耕路通过，变电所仅能在一块65×130m场地进行布置，且受进出线方向限制，故仅能作一个电气布置方案。鉴于变电所地形呈长方形，进所道路位于东南面，并依据所址的地理位置及规划的各电压等级线路出线方向，110kV配电装置布置于所区西南面；35kV配电装置室布置在东北面；在110kV配电装置与35kV配电装置室间为主变压器安装场地；所区西北面为35kV出线场；在35kV配电装置室与35kV出线场间的西北部布置有10kV并联补偿电容器成套装置和10kV配电装置室；所区东北部紧邻进所道路布置主控制楼，为二层建筑。46 变电所大门朝东南方向，与所外主公路连接。所区内道路至主变压器安装场地的主道路宽4米，其余道路宽3.5米。变电所围墙范围长×宽：123m×60m，占地面积为7256m2。电气总平面布置图详见图“YD—YK—CS—02”。3.7所用电及照明所用电系统为单母线分段接线，由4面AST智能型低压配电柜组成，带分段备自投功能。正常分列运行，采用380/220V三相四线制接地系统。所用变选用干式变压器，单台容量100kVA，接线组别为Dyn11，所用变分别引接在10kV两段母线上，重要负荷分别从两段母线双回路供电。因本期工程仅安装1台所用变，所以另一回所用电进线电源从保留的施工电源变压器引来。主控制楼、配电区（室）及变压器附近分别安装动力配电箱或电源箱，供给检修、试验和照明电源。变电所设正常照明和应急照明。正常照明由所用电系统供电。设事故照明自动切换装置，供应急照明使用。应急照明正常时由交流电源供电，可兼做正常工作照明，交流电源断电时自动切换到直流电源，通过事故照明分电箱供电。全所在主控制楼、35kV及10kV配电室设置应急照明。全所室内及户外照明均采用节能型灯具。3.8电缆设施本工程户内、户外均采用电缆沟及穿管敷设方式。电力电缆及控制电缆全部选用阻燃型铜芯电缆。二次控制电缆采用阻燃铜芯铠装屏蔽电缆，屏蔽层接地措施按国标GB50217《电力工程电缆设计规范》要求设计。46 电缆防火延燃措施按国标GB50217《电力工程电缆设计规范》中电缆防火和阻止延燃措施设计。3.9辅助设施及其它变电所内不设电气试验室，电气试验由建设单位考虑集中统一安排。有关继电保护、通信调试仪表及SF6气体检测、水份分析等设备由建设单位统筹安排。1.电气二次部分4.1直流系统与交流不间断电源（1）全所设一套直流系统，用于继电保护、监控系统、事故照明等设备的供电。直流系统电压采用DC220V，按单蓄单充的配置，单母线接线，采用阀控式密封铅酸蓄电池和N+1热备份型式高频开关电源。蓄电池容量200Ah，按2h事故放电时间考虑。直流馈线柜、充电柜、直流电池柜放置于主控室。直流系统应具有自动恢复、交流电源自动切换、过流过压保护、定期恒流补充充电、绝缘在线监测、防雷等功能。35kV、10kV部分母线采用双回路供电，110kV及主变等其余设备采用辐射供电方式。直流系统图见图：“YD—YK—CS—14”。（2）为了给变电所自动化系统、火灾自动报警装置等重要负荷提供不间断电源全所设置一套交流不间断电源系统，采用交流和直流输入，直流电源采用所内直流系统供电。交流不间断电源系统选用两套3kVA逆变电源，冗余配置，互为备用，组屏放置于主控室。（3）在主控室设一面继电保护实验电源屏。（4）所内交、直流电源系统均应具备完善的二次防雷措施。4.2计算机监控系统按变电所综合自动化设计，通过所46 内计算机监控系统实现远方控制。（1）监控系统采用分层、分布、开放式网络结构，以间隔为单位，按对象进行设计。监控系统可选用UNIX或Windows操作系统。1）监控系统结构监控系统由站用层和间隔层两部分组成，网络按双网考虑，主控室及35kV，10kV配电装置室之间的通信介质采用光纤，其余为双绞线。所级层采用以太网方式组网，其包括：当地监控主机/操作员工作站一套、远动工作站两套、微机五防系统一套和打印机等。间隔层测控单元采用双以太网接口与监控双网相连，按间隔配置。110kV线路、主变的测控与保护分开，集中组屏布置于主控室；35kV、10kV线路测控和保护合二为一，安装于35kV、l0kV开关柜上。2）控制和操作监控范围：①全所的断路器和电动隔离开关；②主变压器有载调压开关及10kV无功补偿装置自动投切；③所用电控制；④直流系统；⑤交流不停电电源；⑥图像监视及安全警卫系统、火灾报警系统；控制方式：采用三级控制方式，断路器在远方、监控系统和测控屏上控制，电动隔离开关在远方、监控系统和配电装置处控制。46 为使整个监控系统能安全可靠地运行，监控系统须具有相应的安全、保护措施，如设置操作权限，保证操作的唯一性、命令合法性检查和闭锁条件检查，按选点、校验、执行的步骤进行操作等。3）监控系统功能监控系统应具备如下功能：数据采集和处理、数据库的建立和维护、断路器同期、运行监视和报警、事故顺序记录和事故追忆、运行管理、在线自诊断、远方维护和远方诊断、在线统计和制表打印、电压/无功控制（VQC）、主变抽头联调、变电所五防、远动信息等。4）监控系统通信接口监控系统应具备与下列设备或系统的通信接口：调度主站、保护装置、直流系统、电能采集装置、火灾自动报警系统、图像监控及安全警卫系统、GPS时钟同步系统、小电流接地选线装置、380V/220V智能站用电系统等。5）监控系统应具备完善的网络安全防护及二次防雷措施（2）GPS时钟同步系统全所设置一套GPS时钟同步系统，配一台标准同步钟本体，采用时间同步扩展装置，满足所内监控系统、保护装置及其它智能设备的对时要求。GPS时钟同步系统独立于监控系统组屏设计。（3）防误操作闭锁35kV、10kV配电装置采用带五防功能的开关柜，并加装微机五防锁具，用于防止走错间隔。110kV设备由监控系统中的微机五防工作站与各间隔本身的电器闭锁配合完成。（4）其他3.5kV、10kV采用电磁式电压互感器，其二次回路装设微机消谐装置，下放安装于35kV、10kV配电室的母线设备柜内。35kV、10kV系统均配置一套小电流接地选线装置，组屏安装于主控室。46 4.3继电保护及安全自动装置4.3.1主变压器保护主变保护按单套设计，主保护为一套微机型纵差保护和本体非电量保护；110kV侧后备保护配置一套复合电压过流保护和间隙零序过流、过压保护；35kV侧后备保护配置一套复合电压方向过流保护；10kV侧后备保护配置一套复合电压过流保护。每台主变组1面保护屏、1面测控屏，其中后备保护与主保护分箱配置。4.3.2110kV线路保护本工程110kV线路配置110kV微机型线路分相电流差动保护装置，具备完整的主、后备保护及重合闸功能。4.3.3110kV母线保护本工程110kV配置装置设置110kV微机型母线保护装置一套，以快速切除110kV母线范围内故障，提高电网运行的稳定性。4.3.4所用变自动投入装置所用变采用0.4kV智能所用配电系统，由所用电系统本身完成各自投功能。4.3.510kV电容器采用微机型过压、失压保护及过电流保护，并设不平衡电压保护。采用保护、测控一体化装置。4.3.635kV、10kV线路装设电流、电压速断、过流保护，采用保护、测控一体化装置。4.3.735kV、10kV分段断路器均设置充电保护、过流保护和分段备自投装置。4.3.835kV、10kV线路均装设小电流接地选线装置及低周低压减负荷装置。46 4.4测量和计量4.4.1测量全所测量表计功能由计算机监控采集及计算实现。4.4.2计量电能表均采用带通信口的多功能电子式电能表，电能表采用三相四线，精度有功不低于0.5S级、无功不低于2级。电能表一律采用带通信口的多功能电子表。4.4.2.1关口点设置35kV、10kV的所有用户出线：贸易结算关口点，配置一块0.5S级的三相四线电子式三相四线多功能电能表；4.4.2.2变电所计量点配置a）10kV电容器组配1块2.0级的无功电子式三相四线电能表。b）110kV出线按关口电表设置，各配置一块0.5S级的电子式多功能三相四线电能表。本期工程应设置一套电能量远方终端采集变电所所有计量点的电表信息。要求电能量远方终端应能与变电所内系统及上级地调电能计费主系统进行可靠通信。4.4.3电能计费通道电能计费信息需2路2线模拟通道（一主一备）传至上级地调。4.4.3故障录波设置1套故障录波测距装置，用于事件的顺序记录和故障分析。46 4.5二次设备的布置主控楼内设置主控制室、通信机房。计算机监控系统的站控层设备，110kV系统和主变压器的保护柜、测控柜及相应的直流柜、电能表柜等二次设备集中布置于主控室内，35kV、10kV保护测控一体化装置和电度表就地布置在35kV、10kV开关柜上。所有二次屏柜采用尺寸为：2260mm×800mm×600mm的前后开门型式柜体，单列布置。主控室平面布置图见图：“YD-YK-CS-10”4.6二次系统防雷全所设一套二次系统防雷，用于变电所二次系统防雷电电磁脉冲及过电压的防护。具体配置为：（1）电源系统的防雷接地。（2）在站用变低压侧至交流配电屏的三根相线，应安装第一级（开关型）交流电源防雷保护SPD，数量：2套，安装位置：站用变低压侧。（3）在主要的交流设备电源输入柜分别加装第二级限压型电源防雷保护。数量：8套，安装位置：直流充电柜、UPS电源柜、继电保护实验电源柜、户外二次交流电源箱和1#主变风冷控制柜，2#主变风冷控制柜等。（防雷器均安装在切换装置前）。（4）在直流屏的直流母线输出端须安装具有正极对地、负极对地保护模式的标称放电电流不小于10kA（8/20μs）的直流电源SPD，数量：2套。（5）在直流分屏直流馈线至35kV、10kV高压室直流的馈线两端安装直流电源防雷保护。数量约12套，安装位置：直流馈线柜，35kV、10kV高压室。（6）信号系统防雷接地46 1）对变电所电能量采集系统的电话线加装1套信号防雷保护。安装位置：电能表柜对应的电话线路接口。2）控制室远动屏至通信屏的语音线或RS485等信号线，应在远动屏侧安装信号SPD。数量约4套，安装位置：远动通信柜。3）在GPS主时钟的天线接口处加装1台天馈线防雷保护。4.7图像监视及安全警卫系统全所设一套图像监视及安全警卫系统，对全所主要电气设备、关键设备安装地点以及周围环境进行全天候的图像监控，满足电力系统安全生产的要求。4.7.1监控对象1）变电所厂区内环境；2）主变压器外观及中性点接地开关；3）变电所内的全部户外断路器、隔离开关和接地开关；4）变电所内各主要设备间（包括大门、主控制室、通信机房、35kV、10kV配电装置室等）。4.7.2具体配置原则1）监视隔离开关、接地刀闸触头的分、合位状态110kV配电区配置1台球形摄像机；2）监视断路器分、合闸指示110kV每组断路器配1个固定摄像机。3）主变压器每台主变各配置1台球形摄像机观察总体情况、冷却器工作状态、套管及套管接头、油枕油位及瓦斯继电器情况等。每台主变有载调压机构各设置1个带云台摄像机监视档位位置指示情况。46 4）所用变2台所用变设置2台带云台摄像机；5）大门设置1个固定摄像头监视变电所大门；6）主控楼主控制室设置1台球形摄像机；通信机室设置1台带云台的户内摄像机；35kV高压配电室、10kV高压配电室分别设置2台带云台的户内摄像机。4.7.3图像监视主机可与所内的监控系统和火灾自动报警系统相连，确保远方操作的可靠性，实时监视站内的运行环境，实现变电所无人运行。4.7.4图像监视及安全警卫系统由所内交流不间断电源系统提供专用回路供电。4.8抗干扰措施及二次电缆的选择全所所有保护均为微机保护，监控系统亦是由计算机和微机型测控装置组成，除要求这些设备本身具有一定的抗干扰能力外，还须采取下列抗干扰措施：1）监控系统站级层网络通信介质采用光纤，各智能I／O模块间通信采用双绞线带屏蔽的计算机专用电缆并在屏蔽层一端接地。2）到微机型保护的交、直流电源进线，应先进抗干扰电容，然后才进入保护装置内。3）主控室应符合《计算机场地技术条件》GB2337规定，尽可能避开强磁场、强振动源和强噪音源的干扰，采取防静电、防尘、防潮、防噪声、防火等措施，保证设备的安全运行。4）选用屏蔽性能优越的屏蔽控制电缆，其屏蔽层应可靠接地。46 5）二次屏柜的具体接地措施应严格按照DL/T5136《火力发电厂、变电所二次接地设计技术规程》和《电力系统继电保护及安全自动装置反事故措施要点》进行设计。1.土建部分5.1设计基本资料（1）水文及气象条件本变电所所址海拔高程955.5m，所址场地附近地形起伏较大，场地北东、南西侧地形坡度较陡。所址区域年平均气温18.8°c，年平均降雨量1270.5mm，最高气温36.1°c，最低气温-2.1°c，相对湿度81%，最大风速及风向25m/s的WS和WN风；无积雪，日最大降雨量91.9mm（1980年6月30日）。（2）工程地质条件(详见《第二部分工程地质》)根据1/400万《中国地震动参数区划图(GB18306—2001)》，本区地震动峰值加速度0.20g，地震动反应谱特征周期为0.45s(相应地震基本烈度为Ⅷ度)。本变电所以基本烈度Ⅷ度作为设防烈度。5.2总体布置根据本地区负荷要求，进出线方向及电气布置要求，水文、地质、交通条件，结合各建、构筑物的功能要求，确定本所总平面布置方案。所区东北侧属于填方区，填方区围墙外均考虑采用挡土墙支挡，挡土墙的截面选取俯斜路肩式挡土墙，挡土高度为2.0m～7.0m。所区西北侧属于挖方区，挖方区采用倾斜路堑式挡土墙支挡，挡土墙后边坡进行浆砌石护坡处理，边坡高度为1m～3.5m，护坡的挖方边坡值为1：1.5。46 变电所平面尺寸为123m×60m，室外地坪标高955.5m，所内布置2台主变压器；110kV进出线6回；35kV进出线8回；10kV进出线12回。所区内主控楼长×宽为23.1m×13.5m，35kV配电装置室长×宽为33m×8.1m，10kV配电装置室长×宽为19.5m×9m。所区内电缆沟、上下水管、油管布置时按沿道路、建构筑物平行布置的原则，从整体出发，统筹规划，在平面与竖向上相互协调，远近结合，同时考虑便于维护和扩建。所区电缆沟主要采用砖砌，沟壁内外粉刷防水砂浆，电缆沟及过道路电缆沟采用钢筋混凝土结构，底部坡度约0.5％。电缆沟盖板采用预制钢筋混凝土沟盖板，电缆沟盖板面高于场地0.1m。所区内设道路以满足生产、运行、施工安装和生活、消防的需要，道路宽4m，道路面积2400m2，路面按砼路面设计。配电装置场地根据需要布置巡视小道。巡视小道路宽为1.0m，采用混凝土路面，部分场地可利用电缆沟作为巡视小道。凡需进行巡视、操作和检修的设备，在设备支架中心处1.0m范围内铺设绝缘地面。屋外配电装置场地地面考虑以铺公分石为主、在所内道路边1.0m宽范围内和建筑物周围适当范围内植草绿化为辅的方式，以改善所区环境及运行条件。围墙采用浆砌2.8m高240mm厚实体砖墙，围墙装饰采用外墙涂料。围墙顶部插碎玻璃。大门采用不锈钢实体电动门所区内主要考虑向主控楼、警传室生活及所区绿化供水。46 所内排水采用合流制的排水系统，为自流排放。主要排水包括生活污水、主变电容器事故油池排水和所区雨水排放。生活污水经化粪池处理达到排放标准后排入所区雨水排放系统；主变等含油设备的事故排油经事故油池进行隔油处理后再排入雨水管道。雨水采用有组织排放，雨水经路边雨水收集井收集汇入雨水下水管道，再通过所外排水管或排水沟排至所区东南侧围墙外不远处的冲沟内。5.3建筑设计建筑设计以安全可靠、经济适用、美观大方为原则，力求简洁大方，体现南方电网的企业文化特征，坚持以人为本的设计理念，同时充分考虑方便运行、施工。建筑物一览表见下表5—1。表5-1建筑物一览表建筑物名称建筑面积（m2）占地面积（m2）备注主控通信楼385.74255.8710kV配电间175.5175.535kV配电间264264警传室31.231.25.3.1主控通信楼1）平面布置主控通信楼平面布置为“¬”字形布置，共二层。一层为中控室、门厅、计算机室、卫生间、通信室。二层为仪表室、继保试验室、资料室。一层中控室层高5.1m，一层其余层高3.9m，二层层高均3.3m，平面布置紧凑，通过楼梯、走廊连接各设备房间、主控制室与辅助房间。2）建筑装修46 外墙面采用外墙涂料，内墙面采用内墙乳胶漆，顶棚采用内墙乳胶漆。主控制室、卫生间设吊顶，其他房间不设吊顶；一般地面可采用抛光耐磨砖地面，主控制室、通信机房采用玻化砖面全钢抗静电活动地板。主控制室采用甲级防火门、电气设备房间的门采用乙级防火门，其它房间根据使用功能选用成品实木门、塑钢门；工作人员经常出入的房间门设门套。一般窗为铝合金玻璃推拉窗，设纱窗，并在一层窗设防盗网；室内窗台贴石材板。屋面防水等级为Ⅱ级，采用刚性防水层加柔性防水卷材层。3）其他特殊处理所有空调室外机均置于屋面或专门位置；考虑节能要求，砌体采用页岩多孔砖。5.3.2配电装置室1）配电装置室包括35KV配电装置室和10KV配电装置室，建筑面积分别为264m2和175.5m2。2）建筑装修外墙面采用外墙涂料，内墙面采用内墙乳胶漆。顶棚采用内墙乳胶漆。地面采用抛光砖。房间根据不同使用功能选用成品实木门、塑钢门，房间门设门套。窗采用铝合金玻璃窗，并设防盗网，室内窗台贴石材板。屋面防水采用刚性防水层加柔性防水卷材层。5.3.3警传室1）警传室包括警传室、生活间、卫生间、休息室，建筑面积31.2m2。2）建筑装修外墙面采用外墙涂料，内墙面采用内墙乳胶漆。顶棚采用内墙乳胶漆。地面采用抛光砖。房间根据不同使用功能选用成品实木门、塑钢门，房间门设门套。窗采用铝合金玻璃窗，并设防盗网，室内窗台贴石材板。屋面防水采用刚性防水层加柔性防水卷材层。5.4结构及基础5.4.1主控通信楼46 主控通信楼为框架结构，楼（屋）面均为现浇钢筋混凝土板，砖墙填充，柱下钢筋混凝土独立基础采用天然地基。5.4.2辅助及附属建筑物35kV及10kV配电装置室均为框架结构，柱下钢筋混凝土独立基础；警传室为砖混结构，钢筋混凝土条形基础，各基础均采用天然地基。事故油池等地下构筑物采用现浇钢筋混凝土混合结构。5.4.3屋外构、支架屋外构架采用等径钢筋混凝土环形杆，35kV构架、ll0kV构架及主变横梁采用主材为角钢的格构式三角形钢梁。110kV出线架高l0m，地线柱高2.5m。35kV出线构架高7.3m。支架采用独立式等径钢筋混凝土环形杆。所有构支架基础均采用钢筋砼杯口基础的形式，天然地基。所有钢结构构件均要求采用热浸镀锌防腐处理。5.4.4主变压器基础主变基础采用钢筋混凝土板式基础，天然地基，并设事故排油坑。事故发生时，油可以从油坑经排油管排至事故集油池。5.4.5主要建筑材料钢筋：HPB235级、HRB335级。钢材：Q235B。水泥：强度等级大于或等于42.5MPa。焊条：E43XX。砖：强度等级大于或等于MUl0页岩多孔砖。块石：大于或等于MU30不风化块石。砂：洁净粗、中、细河砂。46 工厂预制非预应力环形钢筋混凝土水泥杆（C40混凝土）。本工程地方性建筑材料均可从XXXX及附近的建筑市场购买。5.5采暖通风（1）35kV、10kV配电间、警传室及主控通信楼内的卫生间、辅助间通风均采用钢百叶窗自然进风，墙上安装的轴流风机机械排风。（2）主控制室、通信机房均采用分体空调机，以维持室内温、湿度要求。（3）所有卫生间、厨房设置家用换气扇。5.6给水排水部分变电所施工、生活用水均考虑由距所址4km的XXXX供水主管引接取水。所内供水采用一体化加压设备加压后，能够满足变电所用水要求。变电所排水系统的设计范围包括生活污水排放系统、雨水排水系统及含油废水排水系统。管材选择：所内管道小于DN50采用PP.R给水管，不小于DN50采用孔网钢带聚乙烯复合管。室外埋地雨水及污水管道采用钢筋砼排水管；事故排油管道采用铸铁管。1.消防部分6.1设计范围消防设计范围为所区内的整个消防灭火系统设计及消防供电等其它灭火措施。6.2消防给水系统变电所所内各建筑物体积最大的是主控楼，其耐火等级为二级，火灾危险性类别为戊类，按照《建筑设计防火规范》（GB46 50016—2006）要求，建筑体积<3000m3，可不设置消防给水。6.3火灾自动报警系统全所集中设置一套火灾自动报警系统，采用编码传输总线制火灾报警系统，一般包括自动报警控制器、各类火灾探测器、手动报警按钮、隔离模块、信号模块、联动控制模块等设备。自动报警控制器容量应满足变电所终期建设规模要求，并应具有通信串行口或网口与所内监控系统或图像监视系统连接，以实现火灾报警部位信号和联动控制状态信号的实时监视。火灾探测报警范围应包括主控制楼、35kV配电间、10kV配电间及主变压器等处，并根据安装位置的特点和电气设备的特性选用不同的智能火灾探测器。火灾自动报警系统应由所内交流不问断电源系统提供专用回路供电。6.4电缆消防措施室内通往室外的电缆出口处采用防火隔板、耐火角形条、速固堵料和柔性堵料做成堵隔火墙，且阻火墙靠室内外二端至电缆支架之间电缆喷涂防火涂料，涂料厚度不小于0.9mm。并在其两端及电力电缆接头处各2m范围内的电缆涂PF膨胀型电缆防火涂料。户外电缆沟、沟内引接分支通道等处，沟内每相距60m左右在沟内设阻火区段，阻火区段用2m长防火槽盒和柔性防火堵料、耐火包进行密封填充。户外所有端子箱、操作机构箱底部电缆入口处采用防火隔板以及柔性防火堵料封堵。.主控制室各种盘柜底部电缆贯穿孔采用防火隔板、速固堵料和柔性防火堵料封堵。46 若采用阻燃电缆，电缆层电缆无需再做其它防火措施，仅需采用耐火材料封堵电缆进出TLN。本工程所采用的防火材料即防火涂料、堵料及防火槽盒、隔板等产品必须有公安部消防产品合格评定中心认可并允许采用的消防认可标志。6.5消防应急照明及疏散指示标志主控制室疏散通道、35kV配电间、10kV配电间以及通信机房设置消防应急照明系统及疏散指示标志。6.6其他消防处理及灭火措施主变压器附近设置有事故油池，当发生火灾时，可将变压器油排入事故油池安全存放，切断变压器火灾的燃烧源。另外，在主变压器附近配置推车式ABC干粉灭火器、消防砂池、消防铲及消防铅桶等消防设施。1.环境保护7.1变电所污染防治措施7.1.1生产废水排放量及防治措施变电所的变压器为了绝缘和冷却的需要，其外壳内装有大量变压器油，一般只有发生事故时才会排油，根据国内相同规模的已建110kV变电站运行情况，事故排油约10t／次。变电所内设有集油池，变压器下铺一卵石层，四周设有排油槽并与集油池相连，一旦排油或漏油，所有的油水将渗过卵石层并通过排油槽到达集油池，然后通过集油池内油水分离器装置处理分离水和油。其中油可全部回收利用，剩余的废油渣和含油废水由国家许可的危险废物收集部门进行处理。由于变电所含油废水并非持续性排放，经回收处理后不外排，因此，处理后的废水对所区周边的水环境无影响。7.1.2生活污水排放量及防治措施46 变电所平时运行维护人员较少，估算每天需处理的生活污水约为1m3。生活污水采用三级化粪池处理后，用于所区绿化。7.1.3噪声影响及防治措施变电所运行时的噪声源主要是110kV断路器操作、变压器、配电设备、火花及电晕放电等。根据相同电压等级的1l0kV变电所的实际监测结果类比分析，距所区围墙外lm处噪声值昼间为46.0～51.1dB（A）、夜间为44.4～48.7dB（A），小于《工业企业厂界环境噪声排放标准》（GBl2348.2008）#2类标准值。变电所运行后，通过所区围墙内树木的隔音降噪效果，电气设备产生的噪声衰减快，且传播距离短。所址周边100m范围内无居民点，故变电所运行期间产生的噪声对其影响很小。噪声的防治首先从声源控制，在设备订购时，要求电气设备的噪声水平达到国家规定允许的范围内，必要时可对一些噪声大的设备采取隔声措施；其次，利用所区围墙和周围树木衰减噪声；第三，主控制楼内的门窗作隔声设计，降低室内噪声水平。采取以上防治措施后，可最大限度地降低变电所运行期的噪声水平。7.1.4电磁场影响及防治措施根据国内有关变电站的实测数据，110kV变电站围墙外的工频电场强度值大多为3～60V/m，磁感应强度最大值为0.3×l0-3～１×l0-3mT，远小于国家规定的4kV/m和0.1mT的标准限值，无线电干扰场强也低于46dB的标准限值。电磁场及无线电干扰强度随距离增加不断衰减，在所区围墙外已达到较低水平，且所址周边100m内无居民点，因此本工程工频电磁场和无线电干扰对周边环境基本无影响。46 为了改善变电所及周围的电磁环境，可通过减少平行跨导线的同相序排列，尽量减少同相母线交叉及相同转角布置；提高设备和导线的高度；在设备的高压导电部件上设置不同形状和数量的均压环（或罩），以控制导体、瓷件表面的电场分布和强弱，避免或减少电晕放电，从而有效降低无线电干扰水平。7.1.5施工期环境影响及防治措施建设期的生产废水和生活污水排放量很小，生产废水中悬浮颗粒物浓度较大，经过澄清处理后可用于场地喷洒、车辆清洗等；生活污水经化粪池处理后用于旱地灌溉。施工时需对临时堆放的弃土弃渣和建筑砂石料进行防护，并采取施工场地洒水，临时堆放场加盖篷布等措施，尽量减小地面扬尘对周围环境的影响。施工过程中车辆运输、各类施工机械等产生的噪声将对沿途的周围居民点产影响。但这类噪声均是间断性的、暂时性的。在所区施工过程中应严格执行《建筑施工场界噪声限值》（GBl2523-90）的规定，合理安排施工时序，以降低对所址附近居民日常生活的影响。7.2变电所绿化变电所所区围墙内占地面积7256.84m2。在所区道路两旁及主控楼屋前屋后均实施绿化，绿化面积约为600m2。所区绿化着重美化、装饰功能，可种植一些树形、姿态优美的灌木。进所道路拟根据情况在两侧种植乔、灌木作为绿化带，闲置空地种植花草。7.3水土保持措施46 在主体工程设计中，变电所所区设置护坡、排水沟、挡土墙等，具有较好的水土保持功能。为防止施工期产生水土流失，应采取一些临时防护和管理措施，如：在堆土区四周修建临时排水沟及时排出地表水，并用装土麻袋进行拦护：容易流失的建筑材料（水泥1、砂石料要集中堆放，同时在其表面加盖蓬布并周边用装土编织袋进行拦护，预防被雨水冲走，减少水土流失；本工程所区挖方大于填方，开挖出的表土及余土大部分运至渣场处理，少部分运至指定的低洼地或施工空地上临时堆放，采取临时防护措施，留作所区绿化或施工场地植被恢复的覆土；施工结束后及时对裸露地表进行治理。通过采取以上的施工管理及临时防护措施，可有效防止水土流失，较好的保护水土资源，确保工程的安全运行。1.劳动安全卫生8.1概述为了保障劳动者在劳动过程中的安全与健康，本工程对劳动安全与卫生进行了较充分的考虑，以确保生产性建设工程项目投产后符合安全卫生的要求。建设项目中的劳动安全与卫生技术措施和设施与主体工程同时设计、同时施工、同时投产使用。本工程在生产过程中可能对职业工作产生危害的因素主要是电气设备及高压输电线路，噪声来源主要是主变压器等。8.2劳动安全卫生措施本工程设计中根据目前我国和本地区以及当前的技术水平，尽可能地采取各种的措施来提高劳动卫生水平。做到尽可能地安全卫生，以防患于未然，贯彻预防为主的方针。8.2.1防火防爆a）在所区总平面布置上考虑了各建（构）筑物的安全距离，必要的运输通道、环形通道和消防通道；b）46 在主控制室等人员集中处，建筑结构及其装饰应满足耐火等级要求，楼梯、门等应满足人员疏散要求，穿墙和楼板的电缆及管道孔洞处，须采用防火材料封堵；c）主要生产及附属建筑物等，均按建筑设计标准设置楼梯、消防爬梯及安全出口；d）高电压、易燃易爆区域均应设置明显的安全标志；e）在施工及运行维护期间，凡对己装过油的箱（缸）体、管道进行焊接等明火作业时，必须按时规程彻底清扫残油，排净油汽后方可作业，以免发生爆炸危险。8.2.2防电伤、防机械伤害a）主要电气设备拟设置多层安全措施，如短路、超温等的保护及信号，以保障设备的安全及运行人员安全，防止事故蔓延扩大；b）远方控制的电气设备及转动机械，设置事故跳闸按钮。高压电器的操作回路拟设置闭锁回路，防止误操作；c）所内所有带电设备的安全净距，不应小于各有关规程规定的最小值，屋外和屋内的外露带电部分低于安全要求的设备，均应按要求装设围栏和保护网；d）所内所有电气设备均要接地或接零，配电装置按规程要求配备各种警告牌及标志牌；e）水泵等转动机构的防护，均按《机械设备防护安全要求》规定进行；f）所内所有楼梯、平台、坑池及吊装孔洞，均设置栏杆或盖板，其防护栏杆高度符合《固定式工业防护栏杆》的规定。8.2.3防毒、防化学伤害对产生有害气体的场站，设有必要的通排气通道，以防止化学伤害的发生。8.2.4防噪声危害46 本工程的重要噪声来源是主变压器，为了减少噪声对运行值班人员的干扰和影响，在总平面布置设计中已考虑了主要工作和生活场站尽可能远离这些噪声源，距主变压器保持了足够的距离。另外，在对主变压器等主要电气设备采购时，提出噪声控制标准，以控制连续噪声级不超过允许的连续的噪声，减轻对值班人员和附近居民的噪声危害。8.2.5劳动卫生设置一定的满足规定的生产和生活卫生要求的卫生设施。1.施工组织设计大纲9.1工程项目9.1.1建筑工程项目表9—1建筑工程项目表序号项目名称1主控通信楼及辅助建筑2主变压器基础3屋外构支架110kV部份4屋外构支架35kV部份5其他装置建筑6给排水系统7土石方工程8其他项目99.1.2设备安装工程设备安装工程见表9—2。46 表9—2设备安装工程表序号项目名称l主变压器2110kV屋外配电装置3补偿设备4控制保护及直流系统5站用变系统6全所电缆及防雷接地7通信部份8远动部份9修配检修设备10试验室仪器表1l油处理设备12给排水和消防设备及安装9.2施工单位的技术条件要求9.2.1建筑施工及设备安装的技术力量要求本工程要求具备送变电工程施工国家一级企业资格的施工单位。9.2.2施工机具配备主要施工机具配备见表9—3。46 表9—3主要施工机具配备表序号机具名称单位数量备注175／102（千瓦／马力）推土机台12小松挖掘机台13压路机（15t）台14蛙式打夯机台2516t液压吊车台168t液压吊车台17液压升降车台18液压千斤顶50t台49QGZH一213全挂车辆1105t东风汽车辆1115t铲车辆l12真空滤油机（配管）台113压力式滤油机（配管）台114试验设备全套15125t液压机台19.2.3施工管理水平及施工经验的要求本工程要求至少管理及施工过二个110kV变电所，并取得合格乃至优良工程的施工单位。9.3主要施工方案9.3.1建筑工程1）土方工程土方工程主要包括所内场地平整、所外道路路基、所外挡土墙及排水沟开挖。填土来源于所区平整的挖方区土方、排水沟、挡土墙、各建（构）筑物基础及基础处理开挖的土方。除建（构）筑物基础工程外，以上工程务必同时进行，以确保场地平整工程顺利进行。46 为节省施工费用和施工时间，可直接用推土机推土至填土区；填方区场地平整用推土机推填，压路机压实，对靠近围墙、围墙转角处的填土，采用蛙式打夯机夯实。对所区填土、挡土墙墙背填土及进所道路填土必须分层夯实。场地平整次序：将场地有机植物和表层耕植土100mm清除至指定的地方，将填方区的填土分层夯实填平，整个场地按设计进行挖填方平整。挖方区按设计标高进行开挖，开挖宜从上到下分层分段依次进行，随时作成一定的坡度以利泄水。填方区用推土机推填，每层填土厚度不得大于300mm，并用≥15t的压路机压实，遍数不少于6遍。严禁大坡度推土，以推代压、居高临下、不分层次、一次推填的方法。碾压时，轮（夯）迹应互相搭接，防止漏压。回填土压实系数大于0.94。分层填土压实后，经检查合格方可铺填上层土。平整标高到最终设计标高的差额，待变电所建（构）筑物基础开挖时，再用上述方法将基础开挖出的泥土回填达到设计要求。2）基础工程①建筑物基础本工程推荐方案的建筑物主控通信楼、35kV配电间、10kV配电间及警传室，基础均为钢筋混凝土独立柱基础。各基槽或基坑开挖采用机械与人工结合的方法。②主变及屋外构（支）架基础主变基础为钢筋凝板式基础形式。构架基础为混凝土杯口基础形式。支架基础为混凝土杯口基础形式。屋外构（支）架基础施工程序46 a、构架：定位放线→基坑开挖→基坑检查→基础浇制→杯口模定位→脱杯口模→养护→画中心线和标高点。b、支架：定位放线→基坑开挖→基坑检查→基础浇制→杯口模定位→脱杯口模→养护→画中心线和标高点。雨季施工时，务必做好基坑的排水工作，防止雨水浸泡基坑时间过长，以免塌方，造成工程量增大和发生安全事故。9.3.2设备安装工程9.3.2.1变压器安装a）变压器就位由于变压器较重及其平衡性的要求，而无法采用直接吊装法就位，故用如下拖运法：1）用枕木铺设临时拖运道路，枕木空隙部位一定要垫实，层间搭设要稳固，道路要平整。2）用水平千斤顶将变压器推至其基础上。水平千斤顶的摆放位置要正确，检查确认无误后，再继续推动。3）使用意大利高抗油压千斤项，将变压器顶起，取掉垫支的滚筒木和枕木后，对其就位校正。顶变压器一定要平衡，一次不能顶得太高，同时应将千斤顶放置在油箱的专门部位，以免油箱变形。b）冷却器安装1）冷却器、管道、阀门必须按厂家的编号进行装配，法兰端面平整、清洁。2）密封胶垫应清洁，有弹性，不得有伤痕，破裂现象，胶垫置于法兰中心。3）冷却器用16t汽吊按其说明书要求起吊，起吊缓慢，避免冲击碰撞。c）储油柜安装46 1）储油柜与支座的吊装用16t汽吊按制造厂编号进行，支座螺栓暂不拧紧，待储油柜与支座均套上螺栓后，再拧紧螺帽。2）储油柜安装前先装油位指标计。3）呼吸器联管安装保持垂直。d）套管安装1）套管瓷表面尤其是下部应用白棉布擦净，均压球内无积水。2）钢丝绳索与套管法兰连接可靠，套管头部保验绳要可靠、稳妥。3）套和进入升高座时，其斜度与升高斜度一致。4）套管起吊，落下速度应缓慢，严防冲击。5）确定套管法兰处密封胶挚已居中后，才缓慢落下套管，十字交叉拧紧螺栓。6）吊装110kV套管时，先将均压球套入引接线头子，待引线与套管导电杆线板可靠连接后再把均压球拧入套管底部。7）套管连接内部引线时，接线板下端用白布或塑料薄膜托底，以防螺帽、挚片脱手跌入油箱内。e）施工主要机具变压器安装施工主要机具见表9—4。46 表9—4变压器安装主要机具表序号名称规格单位数量1汽车吊车16t台12液压千斤顶100t只3高真空滤油机台14压力式滤油机6000L／h台15油罐30m3只16真空泵2X-30L／S台17电焊设备套18火焊设备套19.3.2.2其他设备安装110kV、35kV及其它电气设备采用16t～25t吊车施工安装。在用吊车吊运时，除一般平稳轻起轻落外，尚须严格按厂家设备安装技术要求进行安装（特别是PT、CT条精密设备要倍加小心）。a）架空线的架设方案为了减少电晕损失和无线电干扰，导线不应沿地摩擦，采用小张力放线，其步骤大致如下：1）测量放线档距，计算出每根导线的长度。2）用二部小张力放线车，在绝缘子串和附件装好后，由卷扬机驱动，在一定张力下，徐徐放线，并装放间隔棒与一定距离的引下线。3）根据导线长度，量好尺寸，在导线上作好记录。4）绝缘子串在构架一端连接好，在另一端按导线长度切断，装上绝缘子及其附件，用卷扬机牵引，在构架另一侧连接绝缘子串。5）检查三相导线的驰度是否一致，并按记录表格填定真实误差。46 配电装置设备价格昂贵，施工顺序必须先立构架，后放架空线，再安装设备，决不允许先装设备再放架空线，以免设备损坏。9.4交通运输条件及大件设备运输9.4.1区域交通条件进所道路从所址西北面约700m外东西走向通过的羊勐公路引接，交通非常便利。主变压器公路运输途经的道路中，路况较好，均能满足大件运输要求。9.4.2运输线路.根据所址所在的地理位置及现场调查，主变压器运输采用铁路公路联合运输的方案。即设备从厂家由铁路运至大理火车所，再转大型平板车经祥临公路一羊勐公路一改建进所道路一变电所所区。9.4.3车辆配置150t奔驰4860牵引车一辆、150tQGZH213A全挂车一辆、指挥车尼桑ZN6452W1G一辆、交通车金杯SY6480A一辆、工具车庆铃NHR552I_M一辆、交警车SANTANA2000一辆、材料运输车12t载重汽车二辆、16t汽车起重机PY5141JQz一辆。9.4.4大件设备运输应注意的问题a）沿途注意电力架空线、通讯线等高空障碍物的情况。b）变压器装卸时，应防止由于卸载时车辆弹簧力而引起变压器倾倒，应有专人观测车平台的下沉情况；卸车地点土质必须坚实。c）变压器在装卸和运输过程中，不应有冲击或严重振动情况；利用机械牵引时牵引的着力点，应在变压器重心以下，以防倾倒。运输倾斜角不得超过15度，否则应采取措施，防止内部结构变形。d）46 钟罩式变压器整体起吊时，应将钢丝绳系在下节油箱专供起吊整体的吊耳上，并必须经钟罩上节相对应的吊耳导向，防止变压器倾倒。e）用千斤顶顶升大型变压器时，应将千斤顶放置在油箱专门部位。f）充氮运输的变压器，应备用压力监视和氮气补充装置，确保变压器在运输途中保持正压，氮气压力保持为0.1kg／cm2～0.3kg／cm2。g）大型变压器在运输或装卸前，应核对高低压侧方向，避免安装时调换方向发生困难。h）变压器在运输途中，应有防雨措施。序号名称规格型号单位数量备注一制冷系统1压缩机组4AV10台42冷凝器LN-70台13贮氨器ZA-1.5台14桶泵组合ZWB-1.5台15氨液分离器AF-65台16集油器JY-219台17空气分离器KF-32台18紧急泄氨器JX-108台19冷风机KLL-250台810冷风机KLD-150台411冷风机KLD-100台212阀门套8613电磁阀套614管道及支架吨18.615管道及设备保温m32216管道保温包扎镀锌板吨1.617附件套1二气调系统1中空纤维制氮机CA-30B台12GA-15台146 二氧化碳洗涤器3气动电磁阀D100台144电脑控制系统CNJK-406台15信号转换器8线台16果心温度探头台77库气平衡袋5m3个78库气安全阀液封式个79小活塞空压机0.05/7台110PVC管套111附件套1三水冷系统1冷却塔DBNL3-100台22水泵SBL80-160I台23水泵SBL50-160I台24阀门套305管道及支架吨2.86附件套1四电仪控系统1电器控制柜套12照明系统套13电线电缆套14桥架管线套15附件套146 1.1.146'
