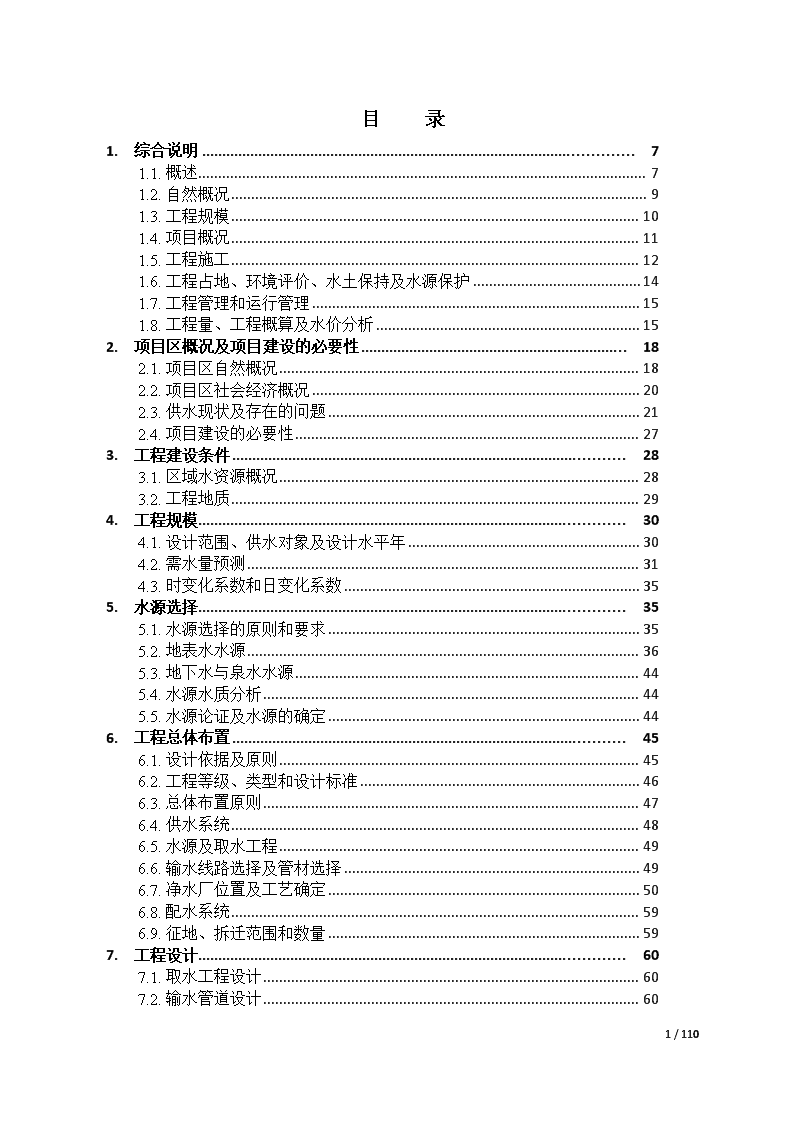

'工程设计证书编号:A244000018湖南省衡山县农村饮水安全项目新桥水厂改扩建工程初步设计报告（修订稿）广东城建达设计院有限公司二0一二年二月39/110 目录1.综合说明71.1.概述71.2.自然概况91.3.工程规模101.4.项目概况111.5.工程施工121.6.工程占地、环境评价、水土保持及水源保护141.7.工程管理和运行管理151.8.工程量、工程概算及水价分析152.项目区概况及项目建设的必要性182.1.项目区自然概况182.2.项目区社会经济概况202.3.供水现状及存在的问题212.4.项目建设的必要性273.工程建设条件283.1.区域水资源概况283.2.工程地质294.工程规模304.1.设计范围、供水对象及设计水平年304.2.需水量预测314.3.时变化系数和日变化系数355.水源选择355.1.水源选择的原则和要求355.2.地表水水源365.3.地下水与泉水水源445.4.水源水质分析445.5.水源论证及水源的确定446.工程总体布置456.1.设计依据及原则456.2.工程等级、类型和设计标准466.3.总体布置原则476.4.供水系统486.5.水源及取水工程496.6.输水线路选择及管材选择496.7.净水厂位置及工艺确定506.8.配水系统596.9.征地、拆迁范围和数量597.工程设计607.1.取水工程设计607.2.输水管道设计6039/110 7.3.净配水厂设计617.4.配水工程及入户工程设计707.5.建筑设计767.6.供配电设计798.工程施工858.1.施工条件858.2.主要建筑物施工方法868.3.施工总布置908.4.施工总进度928.5.施工资源配置929.环境影响、水土保持及水源保护939.1.环境影响939.2.水土保持及水源保护9410.工程管理9610.1.建设管理9610.2.运营管理9910.3.水价分析10011.设计概算10311.1.工程简要说明10311.2.投资主要指标10411.3.编制依据和主要问题10511.4.基础价格10611.5.其他费用10611.6.资金筹措10812.对下阶段工作的要求和建议108附图：附件：39/110 39/110 工程特性表序号名称单位数值备注一受益区基本情况1总面积km2147.992行政乡、镇个33行政村个224总人口人6.46万5饮水不安全类型苦咸水水源保证率不达标水量不达标6饮水不安全人口人433717年人均纯收入元/年4890二水源情况1水源类型地表水2取水点名称新桥水库3正常水位m1144设计洪水位m116.75地下常水位m826水质分类III7水源保证率100%三本工程计划解决饮水安全问题1行政乡、镇新桥镇、贯塘乡、江东乡2行政村223户户4人数氟超标人--苦咸水人--血吸虫病疫区人--污染水及缺水人30336四工程技术指标（1）设计参数1设计基准年20262设计年限年153供水规模m3/d50004居民生活用水定额L/人.d905综合用水定额L/人.d906现有人口人420107设计人口人488038供水制度小时249学校人/所1361/210企事业单位人/个11时变化系数212日变化系数1.539/110 （2）取水工程1取水方式泵站提升2机组参数Q=110m3/hH=30mN=22kW2用1备3取水流量m3/h2204取水工作时间h24（3）输水工程1输水管长m502输水管径mm2503输水管材钢管4输水流量m3/h220（4）净水工程1净水工艺沉淀过滤消毒2混合方式管道静态混合3絮凝方式多级旋流式4絮凝池容积m32X34.675沉淀方式斜管沉淀6沉淀池容积m32X58.357过滤方式重力式8滤池容积m32X55.749清水池容积m3100010反冲洗扬程m6.611反冲洗水量m3/h117612消毒方式二氧化氯（5）配水工程配水泵房--1机组台数--2机组参数--配水管网1干管m2DN280m46203DN225m85104DN160m104405支管m6DN140m47007DN110m73108DN90m18809DN75m100（6）附属工程1电源KV102变压器容量Kvar20039/110 3最大用电负荷KW224厂区面积m22735.15办公面积m2186.36生活面积m282.87生产面积m2492.58建筑面积m2398.5五工程量1土石方开挖m31636.12土方回填m332503混凝土m31521.14浆砌石m3440六工程投资及资金筹措1总投资万元1999.812建筑工程万元1376.53机电设备及安装工程万元354.744施工临时工程万元10.55独立费用万元62.726水土保持及环境保护工程万元7.627中央专项资金万元1599.858省级补助万元09地方配套万元319.9710群众自筹万元8011人均投资元/人476七成本水价核算1制水成本元/m31.152运营成本元/m31.33建议水价元/m31.34单位耗能指标KW/m30.3235折合全员管理人员人1239/110 1.综合说明1.1.概述1.1.1.项目概述我院受衡山县水利局委托，以《衡山县农村饮用水安全工程—“十二五”实施规划报告》为依据，承担解决新桥农村饮用水安全问题的供水工程设计。本工程设计供水范围为：新桥镇的隆资村、良田村、檀树村、石仓村、永济村、上界村、梅溪村、堆积村等8个村；江东乡的江东村、旺洲村、荷关村、白山村、椿梓村、南坪村、南村、石桥村等8个村；贯塘乡的贯塘集镇、石丰村、五星村、天托村、东阳村、新塘村等6个村；以及江东中学、江东完小等2所学校，共22个村28975人和2所学校1361人，合计不安全饮水人口30336人。原新桥水厂供水范围服务人口共13035人。新桥农村饮水安全工程设计供水规模：5000m3/d。该工程包括：取水工程、输水工程、净水工程、配水工程四个部分。该项目实施后可解决该地区的不安全饮用水问题。建设目标：解决现有农村饮水不安全问题；保证实现村村通自来水，逐步推进城乡供水一体化。本工程设计将通过对供水工程的取水、输水、净水、配水等工程环节进行设计，设计服务范围主要包括新桥镇、江东乡、贯塘乡。工程系统设计主要采取以下工艺流程：39/110 水库水--取水泵房—加药--絮凝沉淀池—无阀滤池—加氯--清水池—管网—用户1.1.1.设计依据文件及资料1、《衡山县农村饮用水安全工程—“十二五”实施规划报告》2、《衡山县贯塘引水新桥供水工程》3、《湖南省衡山县新桥农村饮水安全集中供水工程》1.1.2.设计依据规程规范1、《给水排水设计手册》2、《地表水环境质量标准》（GB3838-2002）3、《生活饮用水水源水质标准》（国标CJ3020-93）4、《生活饮用水水质规范》（国家卫生部，2001年）5、《生活饮用水卫生标准》（国标GB5749-2006）6、《村镇供水工程技术规范》（国标SL310-2004）7、《泵站设计规范》（GB/T50265-2009）8、《给水排水工程管道结构设计规范》（GB50332-2002）9、《中国农村给水工程规划设计手册》10、《村镇供水站定岗标准》11、《水利血防技术导则》（（试行）SL/Z318-2005）12、《水利经济计算规程》39/110 1.1.自然概况1.1.1.自然条件项目区大部分是冲积平原，由西向东缓缓倾斜，地面高度为80—122m，可划分为冲积平原、浅平洼地、河漫滩及侵蚀丘陵等地形。气候为暖温带过渡型季风气候，年平均气温14.7℃，最高气温40℃，最低气温5℃。新桥、贯塘两乡镇均位于衡邵干旱走廊，年平均降水量为1344mm，全年降水量以四—七月最多，达215.1mm，季节性缺水严重。年平均无霜期为240天，风速3.4m/s，最大月平均风速4.4m/s，以东风为主，冰冻线为0.3m。根据衡山气象站统计资料多年平均降雨量1358.7mm，降雨年内分布不均，每年4、5、6月降水量约占全年70%，季节性干旱严重。1.1.2.水文地质条件该区地处河口冲击平原及侵蚀丘陵区，出露地层由老至新分述如下：1.泥盆系中统跳马涧组：紫红色、褐黄色薄层状砂层，层理发育；2.第四季残积层：褐色含碎砾石粘土；3.第四季冲击层：褐黄色砂卵石，以砂为主，夹少量卵石。39/110 项目区为低山、丘陵中度流失区，水土流失以轻度、中度为主，水土流失以水蚀为主。水保措施以小流域治理为主，采用封山育林育草，保护现有森林，严禁滥砍滥伐，对残林疏林地进行补植和封山育林，实行乔、灌、草相结合；大力营造薪炭林和水土保持林以及开展退耕还林还草等措施，目前项目区内水保情况较好。地下水主要为裂隙水和孔隙水，但褶皱、裂隙不发育，孔隙水埋藏深，开采难度大。地表水主要是湘江支流涓水，上游集雨面积将近500km2，水资源丰富。根据衡阳地震史和近期资料记载,项目区内历史上未发生过大于Ⅵ级地震,属弱震区。根据《中国地震动参数区划图》（GB18306-2001）可知，本区地震动峰值加速度为a<0.05g，地震动反应谱特征周期为0.35s，相应于《中国地震烈度区划图（1990年版）》（1：400万）地震基本烈度为小于Ⅵ度，属相对稳定地块，设计时可不考虑抗震设计。1.1.工程规模1.1.1.供水范围和对象本次设计主要服务范围：新桥镇的隆资村、良田村、檀树村、石仓村、永济村、上界村、梅溪村、堆积村等8个村；江东乡的江东村、旺洲村、荷关村、白山村、椿梓村、南坪村、南村、石桥村等8个村；贯塘乡的贯塘集镇、石丰村、五星村、天托村、东阳村、新塘村等6个村；以及江东中学、江东完小等2所学校，共22个村28975人和2所学校1361人，合计不安全饮水人口30336人；以及原新桥水厂供水范围服务人口13035人。1.1.2.供水规模的确定39/110 本项目通过对供水工程的取水、输水、净水、配水等工程环节进行设计，解决现有农村饮水不安全问题，保证实现村村通自来水，逐步推进城乡供水一体化。设计基准年为2012年，设计水平年近期为2026年，包括新桥水厂原供水范围内的人口，本次规划设计水平年总供水人口42010人。经计算，最高日用水量为5000m3/d。工程供水规模为Ⅲ级。1.1.1.水源的选择设计范围内已有新桥水厂一座，原设计供水规模1500m3/d，水源为新桥水库水。新桥水库是衡山县两座中型水库之一，其主要功用为农业灌溉，正常库容1765m3，设计灌溉农田5.4万亩，现实际灌溉面积为3.28万亩。由于水库库区来水量较丰富，经水量平衡计算，在满足农业灌溉的前提下，水库尚有充足的余水，可以用于解决周边乡镇的农村饮水问题。水库库区内植被良好，上游无厂矿污染，水源水质，经衡山疾病控制中心检验，其水质标准完全可满足，村镇供水原水的卫生标准和要求。因此，为充分利用现有水厂和其水源优势，减少新建工程的建设投资，计划引用现有新桥水厂的出厂水，来满足本次设计规划项目区的用水需求。1.2.项目概况1.2.1.项目总体布置本次项目包含净水、输配水工程，利用水库资源及地形新建新桥水厂，并沿现有道路延伸配水管网进行供水。39/110 新建新桥水厂选址位于新桥大坝左岸的山头上，取水水源为新桥水库水。设计水厂供水规模5000m3/d。水厂总占地面积2735.1m2，有取水泵站、絮凝沉淀反应池、无阀滤池、清水池、等供水和净化设施，其中设置两座絮凝沉淀反应池一座处理能力为104.2m3/h、设置一座无阀滤池，分两格每格处理水能力为104.2m3/h，清水池容积为1000m3。净水工艺流程：水库水--取水泵房—加药--絮凝沉淀池—无阀滤池—加氯--清水池—管网—用户。水厂供水方式采用重力式供水，源水经净化消毒后，经清水池、管网向用户供水。1.1.1.工程设计1.2.工程施工1.2.1.施工条件新桥至贯塘引水供水工程，涉及的主要范围为衡山县贯塘乡集镇附近和供水管道临近居民，距县城40km，有乡村公路314省道贯穿全境，电力、电讯业发达，建有程控电话网、移动电话网。区域内物产丰富，劳动力资源充足，各种施工生产、生活物资可就近采购，缺乏物资可在县城采购。施工用电可全部就近利用已电网临时供电，生产用水可直接从水库、河道、原管网取水，其水质能满足要求。39/110 工程所需的土料、块石、砂卵石、油料、水泥、钢筋、木材等主要建筑材料，可以供应当地，水泥、钢筋（材）、木材、油料等可在当地集镇购买。本工程以管道土方开挖、砼施工为主，工程区内场地为山地和水田，施工布置条件较困难，施工布置遵循因地制宜、有利于生产、易于管理、方便生活、安全经济的原则。主要考虑以下几个方面：（1）减少对附近居民生产、生活的影响，尽量少占地或不占耕地；（2）充分考虑施工场地，合理利用有利地形，尽量减少临建工程量；（3）利用分区，分段就近布置。1.1.1.施工方案新桥水厂归属衡山县水利局新桥水库管理所管理，本次新桥农村饮水安全集中供水工程由新桥水库管理所作为项目法人单位，负责对工程组织建设，建立农村饮水安全工程指挥机构，协商和处理好社会各方关系，负责资金的筹措与管理，选择好施工队伍。工程建设实行“三制”管理，严格按照水利工程建设的各项规程规范进行施工，加强工程质量管理，确保工程质量达到设计规范要求。在施工安排上，首先处理好沿线村组之间关系，做好对土地的使用和征收协商等前期工作。施工队伍的选择，采用招投标法，选择技术及设备好，有类似施工经验的施工队伍。1.1.2.施工进度39/110 该工程主要项目内容是新建取水井、泵房、各类净水池体、输配水管网，工程计划施工期为一年。1.1.工程占地、环境评价、水土保持及水源保护新建净水厂位于新桥大坝左岸的山头上，水厂总占地面积3552m2。供水主管道沿S314省道、X034乡道、272乡道、264乡道、265乡道、271乡道等道路布置，主、支管道施工，临时挖压占地数量为2.96ha，管道敷设后回填恢复，对新桥镇及贯塘乡的自然环境、社会环境、水土保持等方面均不会产生不利影响。但工程施工时，仍需注重环境保护，对施工中产生的生产及生活废水进行处理达标后排放，施工生产废渣按“施工组织设计”指定地堆放，并对扰动的土体，做好水土保持措施，防止水土流失。本供水工程取水水源点在新桥水库内，区域上游5000m范围内无厂矿和水源污染点。对水源点的保护措施主要为：1.建立以新桥水库库区及各来水山溪为主要保护范围的水源保护区；2.加强对水源保护区的管理，如水源保护区内禁止新建、扩建与供水设施和保护水源无关的建设项目；禁止向水域排放污水，已设置的排污口必须拆除等等。1.2.工程管理和运行管理39/110 本项目工程的建设实行项目法人负责制，以新桥水库管理所为项目法人，独立核算、自主经营。衡山县水利局作为新桥水库管理所的主管部门和项目的监管单位，负责项目建设中的技术指导、资金管理及质量监督。工程实行建设监理制，选择有丰富水利工程经验、信誉好、责任感强的监理单位担任工程的监理工作。工程建成后管理，新桥水厂仍由新桥水库管理所负责管理，人员编制为12人。设制水、化验人员2人，运行及安装维修人员2人，计量监测人员2人，由2人负责收取新桥镇水费，另4人负责收取水费。1.1.工程量、工程概算及水价分析1.1.1.编制依据1、中华人民共和国国家标准2008年《建设工程工程量清单计价规范》（GB50500-2008）。2、建标[2011]1号关于印发《市政工程设计概算编制办法》的通知；3、建质[2004]16号《市政公用工程设计文件编制深度规定》；4、建标[2007]163号《市政工程投资估算指标》；5、湘建价[2006]330号《湖南省建设工程计价办法》；6、湘建价[2009]406号关于颁发《湖南省建设工程工程量清单计价办法》的通知；7、2006《湖南省市政工程消耗量定额》；8、2006《湖南省安装工程消耗量定额》；9、同类工程或类似工程技术经济指标。1.1.2.人工、材料和机械费用标准39/110 1、人工日工资单价按50元计算；2、可调材料价格按湖南省衡阳2011第四期(7-8月)信息价进行调整；3、缺项部分根据市场询价。1.1.1.工程建设其他费用取费标准1、建设用地费：暂按2.9万元/亩估列，今后应根据实际情况据实调整；2、建设单位管理费：按财政部财建[2002]394号文关于印发《基本建设财务管理规定》的通知执行；3、工程质量监督费：按湘价费[2008]122号湖南省物价局湖南省财政厅关于发布《湖南省建设系统收费管理暂行办法》通知计算；4、建设工程监理费：按国家发改委、建设部发改价格[2007]670号关于印发《建设工程监理与相关服务收费管理规定》计算；5、联合试运转费：按第一部分设备安装工程费用的1%计算；6、勘察设计费：按国家计委、建设部计价格[2002]10号关于发布《工程勘察设计收费管理规定》的通知标准；7、施工图预算编制费：按工程设计费的10%计算；8、竣工图编制费：按工程设计费的8%计算；9、环境影响咨询服务费：按国家计委、国家环保总局计价格[2002]125号发布的《关于规范环境影响咨询收费有关问题》的通知计算；10、劳动安全卫生评审费：依据建标[2007]164号文《市政工程投资估算编制办法》按第一部分工程费用的0.1%计算；39/110 11、场地准备费及临时设施费：依据建标[2007]164号文《市政工程投资估算编制办法》按第一部分工程费用的0.5%计算；12、工程保险费：按第一部分工程费用的0.3%计算；13、招标代理服务费：按国家计委计价格[2002]1980号文关于印发《招标代理服务收费管理暂行办法》的通知计算；14、施工图审查费：根据发改价格〔2011〕534号国家发展改革委关于降低部分建设项目收费标准规范收费行为等有关问题的通知按勘察设计费的6.5%计算；15、设计咨询费：按第一部分工程费用的0.4%计算；16、基本预备费：按第一、二部分费用之和的8%计算；17、根据国家计委99年1340号文规定，本工程预算不计列涨价预备费；18、本工程资金来源暂按政府投资考虑不计列建设期贷款利息费用。经概算完成该工程的建设内容，所需投资1999.81万元。1.1.1.主要工程量本工程主要工程量为：土石方1636.1m3，砼1521.1m3，钢筋制安52.27t，管道铺设37560m,浆砌石挡墙440m3。1.1.2.资金筹措39/110 经概算完成该工程的全部建设内容共需投资1999.81万元。根据国家投资、省、市、县级配套、群众自筹投资相结合的原则，需要国家解决投资1599.85万元，地方配套319.97万元，群众自筹80万元。1.1.1.水价分析根据对水厂成本进行分析，可知其年制水成本为139.69万元，制水成本水价为1.15元，运营成本水价为1.3元。2.项目区概况及项目建设的必要性2.1.项目区自然概况2.1.1.地理位置该工程位于衡阳市衡山县，新桥镇位于衡山县西北部，贯塘乡西侧，距衡山县城40km，与衡阳、湘乡、双峰三县接壤，该镇有土地面积78.94km2；辖茶园、黄金、先锋、隆资、黄泥、福金、精庄、石地方、盘垅、良田、石井、塘湾、寺冲、田垅、查泉、杨柳、仙鹅、檀树、石仓、永济、上界、梅溪、堆积、杨林24个行政村。贯塘乡东邻白果镇、长青乡，西与新桥镇接邻，北与湘潭搭界，南与江东乡隔涓水毗邻。贯塘乡距县城44km，贯塘乡土地面积34.55km2，共17个行政村；江东乡位于新桥镇东侧，与贯塘、白果镇、望峰、东湖镇、新桥镇毗邻，土地面积34.5km2，共16个行政村。39/110 1.1.1.地形地貌项目区大部分是冲积平原，由西向东缓缓倾斜，地面高度为80—122m，可划分为冲积平原、浅平洼地、河漫滩及侵蚀丘陵等地形。项目区为低山、丘陵中度流失区，水土流失以轻度、中度为主，水土流失以水蚀为主。水保措施以小流域治理为主，采用封山育林育草，保护现有森林，严禁滥砍滥伐，对残林疏林地进行补植和封山育林，实行乔、灌、草相结合；大力营造薪炭林和水土保持林以及开展退耕还林还草等措施，目前项目区内水保情况较好。1.1.2.气象水文气候为暖温带过渡型季风气候，年平均气温14.7℃，最高气温40℃，最低气温5℃。新桥、贯塘两乡镇均位于衡邵干旱走廊，年平均降水量为1344mm，全年降水量以四—七月最多，达215.1mm，季节性缺水严重。年平均无霜期为240天，风速3.4m/s，最大月平均风速4.4m/s，以东风为主，冰冻线为0.3m。根据衡山气象站统计资料多年平均降雨量1358.7mm，降雨年内分布不均，每年4、5、6月降水量约占全年70%，季节性干旱严重。地下水主要为裂隙水和孔隙水，但褶皱、裂隙不发育，孔隙水埋藏深，开采难度大。地表水主要是湘江支流涓水，上游集雨面积将近500km2，水资源丰富。1.1.3.工程地质39/110 该区地处河口冲击平原及侵蚀丘陵区，出露地层由老至新分述如下：1.泥盆系中统跳马涧组：紫红色、褐黄色薄层状砂层，层理发育；2.第四季残积层：褐色含碎砾石粘土；3.第四季冲击层：褐黄色砂卵石，以砂为主，夹少量卵石。1.1.1.地震根据衡阳地震史和近期资料记载,项目区内历史上未发生过大于Ⅵ级地震,属弱震区。根据《中国地震动参数区划图》（GB18306-2001）可知，本区地震动峰值加速度为a<0.05g，地震动反应谱特征周期为0.35s，相应于《中国地震烈度区划图（1990年版）》（1：400万）地震基本烈度为小于Ⅵ度，属相对稳定地块，设计时可不考虑抗震设计。1.2.项目区社会经济概况该工程位于衡阳市衡山县，项目涉及新桥镇、贯塘乡、江东乡。新桥镇镇有土地面积78.94km2，共24个行政村，现有总人口4.3万人，其中农村人口3.8万人，2005年农民人均收入2500元。根据2011年饮水规划报告，有饮水不安全人口9496人。贯塘乡土地面积34.55km2，共17个行政村，人口1.93万人，根据2011年饮水规划报告，有饮水不安全人口11417人。江东乡土地面积34.5km2，共16个行政村，社会经济状况主要以农业为主，地区生产总值1.627亿元，其中农业生产总值0.5533亿元，工业生产总值0.4562亿元，农业人均纯收入4559.3元。乡镇总人口1.39/110 79万人，其中农村人口1.61万，根据2011年饮水规划报告，有饮水不安全人口9423人。1.1.供水现状及存在的问题1.1.1.供水现状原新桥水厂位于新桥大坝左岸的山头上，取水水源为新桥水库水。水厂工程建设于1995年，建设时建仅建有无阀滤池、清水池、高位清水池等设施，原设计供水规模1500m3/d。水厂工程于2004年进行工程改造，新增旋水反应池及消毒房等设施。水厂现状总占地面积2680m2，有沉淀反应池、无阀滤池、清水池、高位清水池等供水和净化设施，其中沉淀反应池60m3/h、无阀滤池处理水能力为120m3/h，清水池容积为200m3，高位清水池容积为400m3。净水工艺流程：水库水------输水管道-----加矾-----沉淀反应池-----加氯-----无阀滤池------调节清水池-----泵房-----高位清水池-----管网----用户。水厂供水方式采用重力式供水，源水经净化消毒后，经提水泵房、高位清水池、管网向用户供水。原水厂供水范围为新桥镇——贯塘，现状管道为铸铁管，管径DN50~DN225，主管网沿214省道布置，总长度约19km。1.1.2.存在问题及改扩建方案39/110 该工程项目涉及的新桥镇、贯塘乡、江东乡，地处震旦板溪群和冷家溪群泥质页岩区，地表水下渗快，地下水位深，水资源相对贫乏，水利条件差。如贯塘乡贯塘茶场在70年代建设时，曾采用地质钻机钻深井，以解决茶场灌溉用水，结果当钻机钻深达到400米时，仍未找到有效水源。根据衡山县“十一五”农村饮水规划报告，2005-2010年期间共解决饮水不安全人口8.9264万人。经2010年调查，衡山县仍有11.04万人存在饮水不安全问题。本项目主要解决其中新桥镇、贯塘乡、江东乡人口饮水安全。原有新桥水厂存在以下几个问题：（1）原水厂规模小，不能满足供水量要求原新桥水厂供水规模1500m3/d，经核算，原水厂已不能满足新增人口的需水量，需进行改建扩容。（2）原水厂用地不能满足扩容需要原水厂占地约2680m2，并未预留发展用地，且用地不平整呈梯级状，厂内建有一座水力发电站，因此原水厂用地不能满足扩容需要。（3）原水厂出水水质较差原新桥水厂建设于1995年，在2004年进行改造，目前水厂内各构筑物较为破损，出水浊度较高、不能满足《生活饮用水卫生标准》中的相关要求。（4）原水厂存在安全隐患原水厂加氯间设备简陋、陈旧，没有漏率检测、报警装置，存在极大的安全隐患，且原水厂各种设备已较为陈旧和落后，易产生故障。39/110 因此，综合上述几点，为保障农村饮水安全，对新桥水厂进行改造、扩建的工作刻不容缓。对此，我院提出以下几个改造方案比选：方案一，在原水厂位置，对原水厂进行扩容改造设计，增加水处理构筑物。方案二，保持原水厂所有水处理构筑物，在水库旁用地增设处理规模为3500吨/日净水厂，与原水厂同时运行供水。方案三，将原水厂作为紧急备用水处理构筑物保留，在水库旁用地新建处理规模为5000吨/日净水厂代替现有水厂进行净水、供水。下面对三个方案进行对比：衡山县新桥水厂方案优缺点对比表方案优点缺点可实施性方案一1.较为节省投资。2.无需新增征地，节省用地。3.能充分利用部分原水厂构筑物。1.由于设备较为陈旧，出水水质难以保证。2.加氯间需重新进行改造。3.水厂目前用地较难满足扩容要求。4.水泵房、清水池等构筑物需要重建。由于目前水厂用地有限，因此较难满足扩建要求，可实施性较低。方案二1.较为节省投资。2.征地面积较小。3.能充分利用原水厂构筑物。1.新旧水厂分开设置统一供水，后期管理运营较为困难。2.原水厂设备陈旧，出水水质较难保证。新旧水厂工艺流程大概一致，但由于设计流量、出水水质、设备新旧、取水方式都不尽一致，因此在后期管理养护较为困难，可实施性中等。方案三1.采用新设备及新构筑物，整个厂区工艺完善，水处理环境得到改善，便于日后管理。1.征地面积较大。2.项目投资比前两个方案大。该方案考虑新建5000m339/110 1.出水水质及供水量得到充分保证。2.利用旧水厂作为备用，保证供水安全性及稳定性。/d净水厂，并利用旧水厂作为备用，在充分利用旧水厂的同时，又能保证出水水质及供水稳定性，可实施性高。综上所述，本工程推荐方案三为实施方案，新建一座5000m3/d净水厂，并保留现状旧水厂作为紧急备用。原有管网存在问题：原管网为铸铁管，设计使用年限50年，目前运行存在部分锈蚀现象，对供水水质造成了一定的影响，且原有管网的过流能力不能满足5000吨/日。本次设计保留大部分现状供水管，并对现状供水管进行查漏补缺的工作，修复、更换存在锈蚀、漏水的管道，并与新管网连通，作为双线路管网，保证供水安全。39/110 项目区内现状饮水情况统计表村组名称村组名称全村总人数（人）饮水不安全总人口（人）已解决人口（人）剩余饮水不安全人口（人）饮水不安全人口（人）饮水水质不达标水量不达标用水方便程度不达标水源保证率不达标氟砷超标苦咸水未经处理的Ⅳ类及超Ⅳ类地表水细菌学指标超标严重、未经处理的地表水污染严重、未经处理的地下水其他饮水水质超标问题新桥镇隆资村6506500650　　　　　650　　　黄金村165016501030620　　　　　620　　　良田村8688680868　　　　　　　868　檀树村8878870887　　　　　　　887　石仓村1552155201552　　　　　　　1552　永济村132013201301190　　　　　　　1190　上界村1171117101171　　　　　　　　1171梅溪村180518051961609　　　　　　　　1609茶园村1550155001550　　　　　　　　1550堆积村124312432411002　　　　　　　　1002江东乡江东村1697169701697　1697　　　　　　　旺洲村632632136496　496　　　　　　　荷关村815815250565　565　　　　　　　白山村1841184101841　456　　　　　1385　椿梓村11931193266927　927　　　　　　　南坪村1386138601386　1386　　　　　　　南村8648640864　864　　　　　　　39/110 石桥村9959950995　995　　　　　　　贯塘乡贯塘集镇457945795304049　　　　　　4049　　石丰村8238230823　　　　　　　823　五星村9739730973　　　　　　　973　天托村7577570757　　　　　　　757　东阳村1703170301703　　　　　　　1703　新塘村13001300500800　　　　　　　800　39/110 1.1.项目建设的必要性供水保证率不达标和水量不满足安全标准，保证不了人们最本的生活需求；而细菌指标严重超标、污染严重等水质不达标问题，则严重影响人们群众的身体健康。党中央、国务院对解决农村饮水问题高度重视，把保障饮水安全、维护人民的健康生命作为今后水利工作的第一任务。根据胡锦涛总书记，“以人为本”和科学发展观的要求，要实现社会的全面协调，可持续发展，建设和谐社会，保证民生，本项目的建设十分必要。当地群众对此要求和愿望也十分迫切和强烈，曾多次向当地乡镇和水利行政主管部分提出申请和要求，请求政府部门组织进行饮水工程建设，积极性很高。饮水现状与当地经济发展已不相适应。一是人口集中，取用表层水，水量得不到保证，二是水质问题日渐明显，威胁到当地居民的身体健康和生命安全，当地农村饮水的落后现状，越来越严重的制约当地经济的发展，影响着人们生活水平的提高。当地政府和居民群众要求改变饮水不安全现状的愿望和呼声，也愈来愈强烈，多次到县委、县政府和水利局反映情况，要求解决项目区的农村饮水安全问题。基于该项目区农村安全饮水状况，为了全面实施可持续发展战略的要求，加快农村小康社会建设，满足人民日益增长的生活需要，保障农村饮水安全，保障人民的生命健康，构建平安稳定的和谐社会，修建新桥至贯塘引水工程，搞好项目区农村安全饮水工程建设已势在必行。39/110 另外，本次设计项目区主要解决新桥镇的隆资村、良田村、檀树村、石仓村、永济村、上界村、梅溪村、堆积村等8个村；江东乡的江东村、旺洲村、荷关村、白山村、椿梓村、南坪村、南村、石桥村等8个村；贯塘乡的贯塘集镇、石丰村、五星村、天托村、东阳村、新塘村等6个村；以及江东中学、江东完小等2所学校的饮用水安全，共22个村28975人和2所学校1361人，合计不安全饮水人口30336人。原新桥水厂供水范围服务人口共13035人。由于属新桥灌区灌溉范围，是我县的主要基本农田保护区和粮食高产区，当地的农业经济较发达，给当地农户带来较好的经济效益，新桥镇的黄金村和贯塘乡的义丰村，还是我县两处有名的茶场新桥茶场和贯塘茶场所在地，根据抽样调查情况显示，当地农民经济人均年收入达4600元左右，再加上部分属于集镇居民从事经商，经济条件更为宽裕，完全具备能够承受工程建设后供水水费的能力。因此，根据当地饮水缺乏，水质不达标和当地社会经济较为发展的实际情况，进行农村饮水安全集中供水工程建设是十分必要和可行的。1.工程建设条件1.1.区域水资源概况本项目水厂取水水源是以地表水新桥水库水。新桥水库截湘江涓水支流李家港，上游集雨面积34.5km2，干流长度14.3km，水库库区范围内，是衡山县新桥林场所在地，区域上游5000m范围内无厂矿和水源污染点，库区内树木南竹密布，植被良好。39/110 水库水量情况，根据新桥水库运行四十余年的来水情况分析，水库多年平均来水量在2290万m3左右。水库正常库容1765万m3，死库容290万m3，设计灌溉面积4.28万亩，现实际灌溉面积3.28万亩，根据新桥灌区续建配套工程设计，设计灌溉保证率为90%时，设计水平年灌区净需水量1902万m3，按照0.45的渠系水利用系数，毛需水量为4227万m3。而新桥水库已建库运行四十余年，水库灌区已形成“长藤结瓜”的灌溉体系，灌区范围基础水利设施内共有小一、小二型水库13座，小型河坝111处，山坪塘3546处，提水机埠80处，年供水量可达2970万m3，只需水库供水1257万m3，因此，从水量上来说，利用水库水作为供水水源是有保证的。1.1.工程地质1.1.1.区域地质本项目区位于湘江支流涓水流域中游，属于新华厦系第二沉降带衡阳盆地北缘，处在南岳山脉南侧的丘陵区域，区内出露岩层以紫色页岩地层为主，该区无区域性大型断裂构造通过，岩层小型挤压扭曲、褶皱现象发育。第四系地层主要是河床冲积物，第四系全新松散沉积物主要是页岩的风化物，主要表现为坡积物和河流冲积物。1.1.2.工程地质39/110 由于工程项目的主要建设内容为水源取水工程、水厂工程、配水工程，水厂的取水利用水库灌溉发电涵洞出口涵闸控制水量，经反应池、无阀滤池、清水池等建筑物，净水厂构筑物均位于新桥水库大坝左端的山头上，根据其多年运行情况来看，其地质基础较稳定，地层出露主要表现为紫色页岩。地基承载力较好，基本可以达到2kg/cm2以上。输水线路布置为便于管理和施工，均设在衡山县至双峰县的314省道旁，地形主要以平地为主，部分地段经过低矮山地，地层主要为分化砂页岩和第四系土层，部分为出露的紫色页岩岩层。本项目供水管网均沿省道、乡道铺设，地基状况较好，存在的主要问题为部分管道经过出露的岩层，其开挖难度较大。从水文地质方面考虑，由于工程建设均在地表进行，地层表面渗水较少，且对管道无污染和侵蚀作用，在施工过程中，可不予以考虑。1.工程规模1.1.设计范围、供水对象及设计水平年1.1.1.供水范围和供水人口本工程设计供水范围为：新桥镇的隆资村、良田村、檀树村、石仓村、永济村、上界村、梅溪村、堆积村等8个村；江东乡的江东村、旺洲村、荷关村、白山村、椿梓村、南坪村、南村、石桥村等8个村；贯塘乡的贯塘集镇、石丰村、五星村、天托村、东阳村、新塘村等6个村；以及江东中学、江东完小等2所学校，共22个村28975人和2所学校1361人，合计不安全饮水人口30336人。原新桥水厂供水范围服务人口共13035人。乡镇名称序号行政村名不安全饮水人口乡镇名称序号行政村名不安全饮水人口新桥镇1隆资村650江东乡13椿梓村119339/110 2良田村86814南坪村13863檀树村88715南村8644石仓村155216石桥村9955永济村1320贯塘乡17贯塘集镇45006上界村117118石丰村8237梅溪村180519五星村9738堆积村124320天托村757江东乡9江东村169721东阳村170310旺洲村63222新塘村130011荷关村815学校23江东完小51512白山村184124江东中学8461.1.1.设计水平年本供水工程的设计年限15年，设计基准年2011年，设计水平年2026年，以解决不安全饮水人口的用水问题。1.2.需水量预测村镇供水水量包括村镇居民生活用水量、村镇企业用水、集体或专业户饲养畜禽用水量、公共建筑用水量、消防用水量、水厂自用水量、管网漏失水量和未预见用水量等。（1）居民生活用水量：可按《村镇供水工程技术规范》3.1.2条中的公式（3.1.2-1），（3.1.2-2）计算，根据调查新桥集镇2005年现有常住人口，流动人口，企业生产用水情况及农村牲畜等数据，按照湖南省“39/110 缺水城市供水水源规划工作编制大纲”的要求，确定其水厂供水规模，人口自然增长率按0.9%计算，供水保证率为95%。根据发展规划，乡镇政府所在地可适当考虑人口增长。最高日居民生活用水定额应按照《村镇供水工程技术规范》3.1.2选取，我省除西部山区以外均属第五区，根据居民用水现状和考虑当地的发展需要，一般取90-140升/天。衡山县位于湖南省南部，该地区水资源较丰富，但时空分布不均，季节性缺水严重，用水量季节性变化大，农村生活条件及经济水平一般，经济发展潜力一般，依据部颁编《村镇供水工程技术规范》并结合本地实际水平，取人均最高日用水量90L/人日，时变化系数2.0，日变化系数1.5。设计用水居民人数P=P0（1+γ）n+P1P=现有人口数（1+人口自然增长率）设计年限+机械增长总数设计人口数P0——各村供水范围内的现状常住人口数，其中包括无当地户籍的常住人口。P1——各村的设计年限内人口的机械增长人口规划以及近年来流动人口的户籍迁移人口的变化情况，按平均增长法确定；γ——设计年取内各村人口的自然增长率，可根据当地近年来的人口自然增长率确定；n——工程设计年限。39/110 根据2011年调查统计情况，该供水区域有常住人口42010人。本次设计不考虑流动人口，则设计年限及人口预测如下：根据《2005年衡山县年鉴》，衡山县人口递增率控制在15‰以内，根据实际情况，本次设计确定人口递增率为9‰，设计年限15年。到2026年本供水规划区内人口预计为：P0（1+γ）n=42010×（1+0.9%）15=48053人P1人口机械增长，按照近年几年发展趋势，平均年增长人口为50人，至2026年预计增长人口750人。则P=48053+750=48803人村居民生活用水量W（m3/d）=村设计人口数×该村生活用水定额/1000W=P*q/1000q——最高日居民生活用水定额，本工程所在地为湖南省西部山区以外地区，属第五区，设计用水条件为全日供水，户内有洗涤池和部分其他卫生设施，根据《村镇供水工程技术规范》3.1.2表的规定，结合当地实际情况，取最高日居民生活用水定额取值范畴为90～140L/d·人，取90L/d·人。本供水工程的居民生活用水量=48803*90/1000=4392(m3/d)（2）畜禽用水预测本地畜禽主要有猪、羊、牛等。2010年底有存栏猪1020头，牛170头，羊870只，按每年1%。取最高日用水定额：35L/头·日。39/110 畜禽用水量：Q2=（1020+170+870）×35L/头.日=72m3/日（3）公共建筑用水量根据《建筑给水排水设计规范》（GBJ15），没有学校的村庄，可不计此项。有学校的可按以下方法计算：①联村集中供水，有学校的村庄按居民生活用水量的5-10%计列，或按在校师生人数乘以用水定额（10-20L/人.日）。②乡镇供水，一般按居民生活用水量的10-25%计列或按在校师生人数乘以用水定额（15-25L/人.日）。在校师生人数与农村居民人数不得重复计列。本次规划设计范围内共设计学校2所，在校师生人数1361人，按乡镇供水，按30L/人.日计入公共建筑用水量。则公共建筑用水为：1361*0.03=41m3/d（4）管网漏失水量和未预见水量一般按居民生活用水量，公建用水量，集体或专业户饲养畜禽用水量之和的10%-25%计列。根据本工程供水管路较长的实际情况，本次设计管网漏失水量和未预见水量按居民生活用水量，公建用水量，集体或专业户饲养畜禽用水量之和的10%计列。管网漏失水量和未预见水量=（4392+72+41）*10%=451(m3/d)（5）供水规模的确定39/110 供水规模（即最高日供水量）=居民生活用水量+公共建筑用水量+企业用水量+管网漏失水量及其他未预见用水量供水规模（即最高日供水量）=4392+72+41+451=4956(m3/d)。因此，根据供水规模计算，将新桥水厂工程的供水规模定为5000m3/d。1.1.时变化系数和日变化系数本次规划设计本工程的用水变化系数，采用如下取值：①时变化系数Kh，按其供水量应在1000～5000m3/d范围内，取值范围为1.8～2.0，取2.0。②日变化系数Kd可在1.3～1.6范围内取值，采用Kd=1.5；每日供水时间为20小时。2.水源选择2.1.水源选择的原则和要求（1）水源水量充沛可靠。用地表水作水源时，枯水期流量的保证率应不低于95%；以地下水作水源时，其取水量应小于可开采量。（2）水源水质：地下水水源水质符合《地下水质量标准》（GB/T14848）的要求；地表水水源水质应符合《地表水环境质量标准》（GB3838）的要求，或符合国家饮用水水源水质标准。（3）利用现有水源工程作为工程水源时，如改变工程原设计任务，应取得原工程主管部门书面同意，并作为初设报告附件。39/110 （4）水源选择应考虑安全、经济以及便于水源保护等因素。（5）有多处水源可供选择时，应对其水量、水质、投资、运行成本、施工和管理条件等进行全面的技术经济比较后择优确定。a)当地下水、地表水均可满足要求时，宜优先采用地下水和泉水水源。b)采用地表水源时，应优先采用有一定调节能力的水库供水。c)供水区周边没有可供利用的水库，且地下水无法利用，若有水质较好的地表径流时，可在适当位置修建引水工程供水。设计应对小河、溪流枯水流量、洪水进行调查分析，论证水源可靠性。d)当现有城镇和村镇集中供水工程水源充沛、设施可靠、技术可行时，周边村镇供水宜采用现有工程管网的延伸供水。根据以上水源选择原则，本次贯塘引水新桥项目，经新桥水厂管理单位新桥水库管理所同意，利用新桥水厂原有水源新桥水库水作为供水水源。一则可以减少工程建设土建工程量，减少工程投资；二是可以利用新桥水库充足的水源，水量上有保证。1.1.地表水水源1.1.1.水文资料（1）基本情况39/110 衡山县新桥农村饮水安全集中供水工程以新桥水库蓄水作为供水水源。而新桥水库座落在新桥集镇以西约0.5公里处，始建于1966年，正常库容1765万立米，集雨面积34.5平方公里，其灌溉面积为4.28万亩，是衡山县后山片的骨干水利工程，因此需经水文分析计算，得该水库及灌区逐月来水量，再考虑人畜饮水和农业供水需求量进行水量平衡计算。（2）工程水文由于新桥水库灌区，离新桥水库的距离不远，根据新桥水库1976~2002年实测水文资料作为库区及灌区降雨量资料，其降雨量统计表详见表5-1，从表中可知多年平均降雨量为1235.8mm。对历年作物生长期4-10月的降雨资料进行频率计算，排频计算结果，详见表5-2。1.39/110 水文年降雨系列表表5-1单位：mm年份月份年降雨量（mm）4~10月降雨量（mm）123456789101112197637.163.9138.9216.6136.7167.592.3104.59.387.574.517.91146.7814.4197736.636.955.3261.7258.6124.442.681.439.747.7014.6999.5856.119780055.1207.7151.472.94.597.347.841.1100.60778.4622.7197900136.4129.8166.8303.6112.579.942.6000971.6835.2198046.9206.9133.6245.7180.760.729.81284979.125.829.81171.9728.9198176.885.894.3270.8148.6172.22226.165.6250.5162.801475.51055.8198223.116363.2120.1140.9353.927.3205.6168.2152124.938.51580.71168.01983103.912962146.5231.3121.457.7941610022471130.8766.919845120132.6172.3142.1178.370.6190.141103.3115.373.91290.5933.9198549.4121.4117146.112887.558.8122.626.23600893605.2198642.480.3107.5236.975.2366.1132.129.917.272.1113.301271929.1198737.578107.3141.2251.7108.9199.840.769.7221.411801374.21033.4198867.5139156125.1137.9272.366.6190.38158.5201296.5932.0198913283.985.7146.1229118.3181.33296.945.545201215.7849.11990105.9103.2108.3131.1177.5248.661.67.954185.6139.6511374.3866.339/110 水文年降雨系列表续表5-1单位：mm年份月份年降雨量（mm）4~10月降雨量（mm）1234567891011121991142.748.7246.197.288.757.59.8144.739.585.58135.31094.9522.9199268.7128.2137.349.7146.6208.9189.86.838.811.58.649.51044.4652.11993101.797.184.738.1258.4146.6203.2134.951.498.273.927.21345.4960.8199431.697.4103.2186.8172.8268.8214.1251.614.391.44581.61558.61199.8199570.8124.897.793.236.821349251.6100101.532.225.61196.2845.11996111.434.8154.4111.1154.9105.4285.6164.927.915.22924.91219.5865.0199763.790.8143.4135.1165.2105.1232.556.4100.8134103.6931423.6929.11998161.4110138.780.5118.9197.449.712.732.325.326.320.8955.9498.7199943.113.487.2221.4134.2162.5134.5260.2107.265.735.701265.11085.7200078.556.1200.3173.3121.3166.1141.3198.2126.1164.650.928.51505.21090.9200171.071.466.4190.4174237.179.261.24.434.197.764.71151.6780.4200265.241.287.8188.3217.4203182.6218.588.919843.5103.11637.51206.739/110 新桥水厂改扩建工程初步设计报告4月-10月降雨量频率计算表表5-2序号年份年降雨量（mm）4-10月降雨量（mm）P=M/（N+1）备注120021637.51206.73.57219941558.61199.87.14319821580.71168.010.71420001505.21090.914.29519991265.11085.717.86619811475.51055.821.43719871374.21033.425.00819931345.4960.828.52919841290.5933.932.141019881296.5932.035.711119861271.0929.539.291219971423.6929.142.861319901374.3866.346.431419961219.5865.050.00151977999.5856.153.571619891215.7849.157.141719951196.2845.160.71181979971.6835.264.291919761146.7814.467.862020011151.6780.471.432119831130.8766.975.002219801171.9728.978.572319921044.4652.182.14241978778.4622.785.71251985893.0605.289.29设计代表年2619911094.9522.992.86271998955.9498.742/111 新桥水厂改扩建工程初步设计报告1.1.1.分析方法考虑将来的发展将灌区灌溉保证率定为90%，其降雨量为893.0mm，4-10月份降雨量为605.2mm。设计生活用水保证率采用95%。根据表5-2计算结果确定。根据水库的水文资料，降雨量分配表见表5-3，以及不同月降雨量对应径流系数见表5-4，水库产水量见表5-5。计算中使用了下列公式：W=PF/10α=y/P式中：W—产水量104m3α—径流系数无量纲P—降雨量mmF—集雨面积km2y—径流深度mm1.1.2.水量计算42/111 新桥水厂改扩建工程初步设计报告新桥水库月降雨量分配表表5-3月份111212345678910全年降雨量当月降雨量（mm）115.373.9049.4121.4117.0146.1128.087.558.8122.626.236.01082.2新桥水库不同月降雨量对应径流系数表表5-4月降雨量（mm）≤3030.1~5050.1~100100.1~200200.1~300300.1~400≥400径流系数0.0430.0700.2800.4500.5000.7020.756新桥水库产水量计算表表5-5月份111212345678910合计月降雨量（mm）115.373.949.4121.4117.0146.1128.087.558.8122.626.236.01082.20径流系数0.450.280.070.450.450.450.450.280.280.450.070.07月径流深度（mm）51.920.73.554.652.6565.7557.624.5016.555.171.82.5单位产水量（万m3/km2）5.192.070.355.465.276.585.762.451.655.520.180.2540.73本身集雨面积（km2）34.534.534.534.534.534.534.534.534.534.534.534.5产水量（万m3）179.0671.412.08188.38181.82227.01198.7284.5356.93190.446.278.691405.3342/111 新桥水厂改扩建工程初步设计报告根据灌溉制度及灌溉模数，及新桥灌区几十年来灌溉的具体情况，求得新桥水库灌溉用水年内分配表如表3-6所示。新桥水库灌溉用水年内分配表表3-6月份1~67891011~12合计灌溉分配（%）029.529.022.519.00100灌溉模数（方/亩）0858465550289灌溉水量（方）0330.6326.7253.0214.001124.3注：表中灌溉模数仅为水库供水，未包括基础水量供水。由表3-5的新桥水库产水量计算表，表3-6新桥水库灌溉用水年内分配表，以及生活用水保证率为95%时需水量情况，进行水库水量供需平衡计算如表3-7所示。新桥水库水量供需平衡计算表表3-7溉保证率P=90%生活用水保证率P=95%单位：万方月份111212345678910合计来水量179.0671.412.08188.38181.82227.01198.7284.5356.93190.446.278.691405.39灌溉用水330.6326.7253.0214.01124.3供水10.010.310.39.310.310.010.310.010.310.310.010.3121.4库存水174.84219.96216.54390.92557.24769.25952.471022.0732.83581.07319.3498.53160.691.1.1.分析结论地由以上计算可知，水库在不计上年余水的情况下，水厂按远期规划年用水量121.4万方计，水库尚存余水160.69万方，相当于年供水总量的130%，可见水库的实际供水能力大于水量平衡计算所需水量，因此，新桥水厂供水量是有可靠保证的。110/110 新桥水厂改扩建工程初步设计报告1.1.地下水与泉水水源该区域内地下水贫乏，开采难度大，水质差，味苦涩，含氟量超标，长期饮用危害人身安全。1.2.水源水质分析根据2009年5月11日湖南省水环境监测中心衡阳分中心的《检查报告》（衡水环监字【2009】第024号），水库水的检测结果：浊度＜3度，氟化物0.21mg/L未超标，其他各项指标均未超标，结论为：符合《地表水质量标准》（GB3838-2002）III类水标准。因此，水源水经过滤、消毒处理后，可以达到生活饮用水卫生标准GB5749-85。详细检测报告见报告后附表。1.3.水源论证及水源的确定新桥水库是衡山县两座中型水库之一，正常库容1765万方，该规划区域内最大的地表水水源，库区内多为山地植被良好，水土流失少，无厂矿等污染源，距新桥集镇500米；而该区域内地下水贫乏，开采难度大，水质差，味苦涩，含氟量超标，长期饮用危害人身安全，特别是区域内中小学人口众多，影响未成年人健康，对后代发展不利，因此采用新桥水库水作为水源，是解决区域内人饮安全的首选方案。在洪水方面，新桥原水厂位于新桥水库大坝右端的山头上，不受洪水期的洪水影响，110/110 新桥水厂改扩建工程初步设计报告管线布置在314省道两侧，洪水亦不会对其造成影响，因此本工程项目的建设可不考虑洪水影响，在工程运行中注意洪水期水质的变化，采取相应的处理措施即可。1.工程总体布置1.1.设计依据及原则1.1.1.设计依据《衡山县国民经济十年规划和第十一五计划》《农村生活饮用水量卫生标准》《村镇供水工程技术规范》《给水排水设计选用手册》（中国建筑标准设计研究所）《生活饮用水水源水质标准》《中国农村给水排水工程设计手册》《衡山县农村饮水安全状况调查评估报告》（2005.3.1）《衡山县农村饮水安全规划》1.1.2.设计原则（1）坚持可持续发展原则，保证村镇居民安全饮用水的可持续。保证水源、工程、管理运行的可持续性。（2）以解决生活供水为重点，充分利用已有水利工程，有效降低工程建设投资和运行费用。（3）认真调查供水区现状，有针对性地提出解决供水问题的思路和方法，宜改造则改造，能集中则集中，需延伸管网则延伸。110/110 新桥水厂改扩建工程初步设计报告（4）综合当地自然条件，经济条件和社会发展情况，合理确定用水标准和供水规模。以解决当前群众饮水需要为主，同时兼顾长远发展的需要。（5）以县自来水公司或乡镇供水站为依托建立健全农村饮水安全监测体系，加强水源、出厂水和管网末稍水质检验和监测。1.1.工程等级、类型和设计标准1.1.1.工程等级及类型本供水工程类型根据《村镇供水工程技术规范》，其供水规模为5000m3/d，在1000～5000m3/d范围内，为Ⅲ型工程。Ⅲ型供水工程的主要建（构）筑物应按20～30年一遇洪水进行设计、100～50年一遇洪水进行校核。根据Ⅲ型供水工程的洪水标准，其工程等级根据国家防洪标准表6.3.1-2查得其水工建筑物级别为3级。1.1.2.工程设计标准（1）水质该供水工程在水源、技术和管理等处理条件不受限制，主要功用为解决农村饮用水，其水质符合国家《生活饮用水卫生标准》（GB5749-2006）要求。（2）取水方便程度该供水工程属集中式供水工程，其取水方便程度应做到供水入户。（3）服务水压110/110 新桥水厂改扩建工程初步设计报告1）该供水工程供水入户，服务水压应满足村组最远点或最高点的农户供水入户自来水龙头水压为5m。乡镇所在地，按《村镇供水工程技术规范》3.2.2确定水压标准，满足多数楼房的水压要求，供水压力一般为15-20m，根据本地区实际情况可按不小于15m的标准，来确定供水服务水压。2）公用给水栓：村组最远点或最高点处的公用给水栓水压为10m，为以后自来水入户创造条件。考虑扩大供水规模，主管末端水压应满足发展要求。3）对居住很高或很远的个别农户不宜作为设计控制水压条件。1.1.1.工程防洪标准集中式供水工程的防洪设计应符合《防洪标准》（GB50201-94）以及《水利水电工程等级划分及洪水标准》（SL252）的有关规定。根据本工程实际情况，查阅以上相关规定，其设计洪水标准定为50年一遇。1.2.总体布置原则（1）总体布置根据水源与供水区（范围）之间的空间关系，做到充分利用自然地形条件，缩短供水线路，优化建（构）筑物布置，节约土地资源。（2）节约投资原则。工程布置应考虑尽可能与现有工程设施相结合，避免不必要浪费，节约投资。110/110 新桥水厂改扩建工程初步设计报告（3）运行经济原则。水源取水方式、线路及建筑物布置应有必要的方案比较，合理采用分区、分压分质供水，尽可能大的供水范围实现重力供水、减少加压供水范围和供水量，降低运行费用。建（构）筑物位置尽量靠近公路，方便施工和运营管理期交通。根据以上原则，新建新桥水厂及农村安全饮水集中供水工程利用新桥水库水作为水源工程，充分利用地形，新建新桥水厂。供水管道，主管道直径350mm，沿县级公路314省道、乡道沿线布置，至各个村镇入口，以解决沿线村镇的饮水安全问题。1.1.供水系统新桥水库上游近区植被良好，水土流失少，无厂矿等污染，水质基本达到饮用水源水质标准。但为了提高饮用水的质量，保证供水区的居民及群众能够喝上放心水，因此在流程设计主要采取以下工艺流程：净水工艺流程：水库水------输水管道-----加矾、加氯-----沉淀反应池-----加氯-----无阀滤池------调节清水池-----泵房-----高位清水池-----管网----用户。主要供水区地势较平坦，起伏不大，高程在114米至75米之间，从取水水源提水至清水池以后，整个供水区基本可以采取自流供水。（详见水厂工程总体布置图）110/110 新桥水厂改扩建工程初步设计报告1.1.水源及取水工程由于本供水工程供水范围内，地下水矿物质含量超标，水质不满足安全饮用水的水质标准，选用新桥水库水是其理想的取水水源。在取水方式的选择上，有两种方案：方案一：在贯塘乡湘江支流涓水河边新建取水口和取水泵房，建设输配水管道至贯塘集镇、江东乡。根据地形图上量得贯塘至湘江支流涓水河边最近平面直线距离为1.53km，但由于贯塘至湘江支流涓水河边多为丘陵山地，地形复杂多变，建设输配水管道沿途需多次加压，需建设新的取水设施和配置取水设备，很不经济；另一方面，涓水新桥贯塘段，建有多处砂场，采砂活动及沿途居民生活垃圾对水质造成严重污染，水质难以保证。方案二：从新桥水厂引水至贯塘、江东乡。原新桥水厂已建设取水口，取水口位于新桥水库内，原取水管道管径、水厂规模不能满足新增用水的水量。需改扩建新桥水厂的取水、处理、及供水规模，降低成本，增加收入，有利于水厂的可持续发展。经比较后决定选用第二种方案，即改建新桥水厂的取水、净水、配水管网。1.2.输水线路选择及管材选择本供水工程输水管道设计，为不对新桥水厂现有供区供水造成影响，本次输水工程新建一套管网，输水管线单独布置，与现有管网并联接通，形成双路线供水。新建110/110 新桥水厂改扩建工程初步设计报告供水管道取水口在新建新桥水厂的清水池，单独取水。主管道直径200mm~350mm，沿县级公路314省道及各村镇的乡道沿线布置。沿途根据村镇居民分布情况，布置分支管道。管线的布置详见附工程布置图。管材的选择，主要采用聚乙烯PE管材。避免以往采用铸铁管材锈蚀对水质造成的污染和不利影响。1.1.净水厂位置及工艺确定（1）根据规范：水厂厂址的选址，应根据下列要求：1）充分利用地形高程、靠近用水区和可靠电源，整个供水系统布局合理；2）与村镇建设规划相协调；3）满足水厂近期、远期布置需要；4）不受洪水与内涝威胁；5）有良好的工程地质条件；6）有良好的卫生环境，并便于设立防护地带；7）有较好的废水排放条件；8）少拆迁，不占或者少占良田；9）施工、运行管理方便。原水厂用地面积不能满足改建水厂的用地，且原水厂需保留以保住原供水区域的用水需求，原水厂的西北侧有一地块可满足要求。根据现场踏勘，该地块位于水库的东北侧，地面高程118m~120m，水厂距离供电电源约200m，交通便利。（2）净水工艺选择及比选1）净水工艺的确定110/110 新桥水厂改扩建工程初步设计报告根据给水排水设计手册—第三册城镇排水相关内容，新桥水厂水源进水浊度较低、水质稳定，无藻类、有机污染物等有害物质的去除要求，因此不需要进行微滤、氧化、吸附生物处理等净水工艺。本工程采用混凝沉淀、普通过滤、消毒等传统工艺对水源进行处理能可满足国家饮用水标准中的相关指标要求。2）取水管道及取水泵房的确定取水管道及取水泵房采用两个方案：方案一在新建新桥水厂用地红线内新建一座取水泵房及两根取水管道、一座取水头部构筑物，取水泵房采用三台单级双吸蜗壳式离心泵，两用一备。方案二在现状新桥水厂用地范围内新建一座取水泵房及引水渠道，取水泵房采用三台单级双吸蜗壳式离心泵，两用一备。衡山县新桥水厂新建取水泵房方案优缺点对比表方案优点缺点可实施性方案一1.入水水质得到保证。2.建设在新建新桥水厂用地内，管理维护较为便利。3.用地条件良好，施工方便。1.取水管道需要围堰施工，泵房造价较高。新建新桥水厂用地条件较好，取水管道施工可以选择在水库枯水期施工，可实施性较好。方案二1.开挖深度较小，较为节省投资。2.能充分利用原水厂构筑物。1.进水渠道年代久远，且需经过水力发电设备，进水水质没有保证。2.原水厂用地难以满足泵房建设要求。由于现状新桥水厂用地十分紧张，较难对进水渠道进行改造及新建取水泵房，可实施性较低。110/110 新桥水厂改扩建工程初步设计报告因此，本项目采用方案一作为推荐方案。3）原水混合工艺确定混合式将药剂充分、均匀地扩散于水体的工艺过程，对于取得良好的混凝效果具有重要的作用。影响混合效果的因素很多，如采用药剂的品种、浓度、水温以及颗粒性质等，而采用的混合方式是最主要因素之一。混合的方式基本分为两大类：水力和机械。前者简单，但不能适应流量的变化；后者可进行调节，能适应各种流量的变化，但需有一定的机械维修量。具体采用何种形式应根据净水工艺布置、水质、水量、投加药剂品种及数量、维修条件等因素确定。水力混合还可采用多种形式，目前较常采用的水力混合有：水泵混合、管式静态混合器混合、扩散混合器混合、跌水混合和水跃混合等。各种混合方式优缺点详见下表。混合方式对比表混合方式优点缺点可实施性水泵混合1.设备简单。2.混合充分，效果较好。3.不另消耗动能。1.吸水管较多时，投药设备要增加，安装、管理较麻烦。2.配合加药自动控制较困难。3.G值相对较低。新建泵房埋深较大，且取水泵为三台，设置水泵混合管理较为困难，因此较难实施。管式静态混合器1.设备简单，维护管理方便。2.不需土建建构筑物。3.在设计流量范围，混合效果较好。1.运行水量变化影响效果。2.水头损失较大。3.混合器构造较复杂。管式静态混合器适用于110/110 新桥水厂改扩建工程初步设计报告1.不需外加动力设备。水量变化不大的净水厂，本工程主要采用水库水为原水，取水、供水量稳定，因此具有较好的可实施性。扩散混合器1.不需外加动力设备。2.不需土建建构筑物。3.不占地。1.混合效果受水量变化有一定影响。扩散混合器一般适用于中等规模水厂，因此本次新建新桥水厂规模较小，不适用。跌水（水跃）混合1.利用水头的跌落扩散药剂。2.受水量变化影响较小。3.不需外加动力设备。1.药剂的扩散不易完全均匀。2.需建混合池。3.容易夹带气泡。该混合工艺一般适用于重力流进水头有富余的水厂，且需要增加混合池的土建，可实施性较低。机械混合1.混合效果较好。2.水头损失较小。3.混合效果基本不受水量变化影响。1.需耗动能。2.管理维护较复杂。3.需建混合池。由于该混合工艺需要新建混合池及增加混合设备，投资将会增大，且后期管理维护复杂，因此可实施性低。综上所述，新建新桥水厂混合工艺采用管式静态混合器。4）絮凝池工艺确定投加混凝剂并经充分混合后的原水，在水流作用下使微絮粒互相接触碰撞，以形成更大絮粒的过程称作絮凝。絮凝设备与混合设备一样，可分为两大类：水力和机械。前者简单，但不能适应流量的变化；后者能进行调节，适应流量变化，但机械维修工作量较大。本项目根据原水水质条件、水量变化等因素，对絮凝形式进行了必选，详见下表。110/110 新桥水厂改扩建工程初步设计报告絮凝池对比表絮凝方式优点缺点可实施性隔板絮凝池往复式1.絮凝效果较好。2.构造简单，施工方便。1.絮凝时间较长。2.水头损失较大。3.转折处絮粒易破碎。4.出水流量不易分配均匀。该种絮凝池一般用于流量较大的净水厂，因此本项目由于用地、水量等限制，可实施性较低。回转式1.絮凝效果较好。2.水头损失较小。3.构造简单，管理方便。1.出水流量不易分配均匀。折板絮凝池1.絮凝时间较短。2.絮凝效果好。1.构造较复杂。2.水量变化影响絮凝效果。3.构造较隔板式复杂造价较高。该絮凝池适用于水量变化不大的水厂，造价高不适用于本工程。多级旋流式絮凝池1.容积小，占地面积小。2.水头损失较小。3.构造简单，管理方便，造价较低。1.池子较深，地下水位高时施工较困难。一般用于中小型水厂，适用于本工程网格（栅条）絮凝池1.絮凝时间短。2.絮凝效果较好。3.构造简单。1.水量变化影响絮凝效果。2.末端池底易积泥。该种絮凝方式使用于水量变化不大，且单池规模为1.0万~2.5万吨/日的净水厂，考虑到本工程规模小，因此不采用该种絮凝工艺。机械絮凝池1.混合效果较好。2.水头损失小。3.可适应水量、水质的变化。1.需机械设备和经常维修。由于该混合工艺需要增加机械絮凝设备，投资将会增大，且后期管理维护复杂，因此可实施性低。综上所述，本工程采用多级穿孔旋流絮凝池。5）沉淀池工艺确定110/110 新桥水厂改扩建工程初步设计报告沉淀池按其构造的不同可以布置成多种形式。按沉淀池的水流方向可分为竖流式、平流式和辐流式。竖流式沉淀池水流向上，颗粒沉降向下，池型多为圆柱形或圆锥形。由于竖流式沉淀池表面负荷小，处理效果差，基本上已不被采用。辐流式沉淀池多采用圆形，池底做成倾斜，水流从中心流向周边，流速逐渐减小。辐流式沉淀池主要被用作高浊度水的预沉。按截除颗粒沉降距离不同，沉淀池可分为一般沉淀和浅层沉淀。斜管沉淀池和斜板沉淀池为典型的浅层沉淀，其沉降距离仅30~200mm左右。下表为各种沉淀池的优缺点和使用条件。沉淀池形式的比较形式优点缺点可实施性平流沉淀池1.造价较低。2.操作管理方便，施工较简单。3.对原水浊度适应性强，潜力大，处理效果稳定。4.带有机械排泥设备时，排泥效果好。1.占地面积较大。2.不采用机械排泥装置时，排泥较困难。3.需维护机械排泥设备，维护较复杂。一般用于大中型水厂，本工程净水规模小、用地条件紧张，因此不适用，可实施性低。斜管（板）沉淀池1.沉淀效率高。2.池体小、占地少。1.斜管（板）耗用较多材料，老化后尚需更换，费用较高。2.对原水浊度适应性较平流沉淀池差。3.不设机械排泥装置时，排泥较困难；设机械排泥时，维护管理较平流池麻烦现状水库水浊度、水质稳定，斜管沉淀池占地少，因此适用于本次新桥水厂工程。综上所述，新桥水厂混凝沉淀工艺采用混凝斜管沉淀池。6）过滤工艺确定110/110 新桥水厂改扩建工程初步设计报告净水厂过滤指的是将水通过重力或压力作用，穿过各种滤料，利用滤料截留水中污染物的过程。下面对各种常用滤池进行分析比选：滤池形式的比较形式优点缺点可实施性普通快滤池1.有成熟的运转经验，运行稳妥可靠。2.采用砂滤料，材料易得，价格便宜。3.采用大阻力配水系统，单池面积可做得较大：池深较浅。4.可降速过滤，水质较好。1.阀门多。2.必须设有全套冲洗设备。适用于各种水厂，但由于需要冲洗设备，后期维护运行成本较高，可实施性一般。双阀滤池1.优点同普通快滤池。2.减少了两个阀门，相应降低了造价和检修工作量。1.必须设有全套冲洗设备。2.增加形成虹吸的抽水设备。适用于各种水厂，但由于需要冲洗设备，后期维护运行成本较高，可实施性一般。均粒滤料滤池（V型滤池）1.运行稳妥可靠。2.采用啥滤料，材料易得。3.滤床含污量大、周期长、滤速高、水质好。4.具有气水反洗和水表面扫洗，冲洗效果好。1.配套设备多、如鼓风机等。2.土建较复杂，池深比普通快滤池深。适用于大、中型水厂，配套设备多、土建较为复杂，后期运行、养护成本高，对于本工程可实施性低。多层滤料滤池1.含污能力大。2.可采用较高滤速。3.降速过滤可以、水质较好。1.管理麻烦、滤料易流失。2.冲洗困难，易积泥球。适用于大、中型水厂，需要采用大阻力反洗系统和助冲设备，后期运行、养护成本高，对于本工程可实施性低。虹吸滤池1.不需大型阀门。2.不需冲洗水泵或冲洗水箱。3.易于自动化操作。1.土建结构复杂。2.池深大，单池面积不能过大，反洗时浪费一部分水量，冲洗效果不易控制。3.变水位等速过滤，水质不如降速过滤。适用于中型水厂，本工程净水规模较小，可实施性一般。无阀滤池1.不需大型阀门。2.不需冲洗水泵或冲洗水箱。3.易于自动化操作。1.运行过程看不到滤层情况。2.清砂不便。3.单池面积较小。适用于1万吨/日以下的小型水厂，较为适用于本工程。110/110 新桥水厂改扩建工程初步设计报告1.冲洗效果较差，反洗时需要浪费部分水量。2.变水位等速过滤，水质不如降速过滤。移动罩滤池1.不造价低，不需大量阀门设备。2.池深浅，结构简单。3.能自动连续运行，不需冲洗水塔或水泵。4.节约用地，节约用电。5.降速过滤。1.需设移动冲洗设备，对机械加工、材质要求高。2.起始滤速较高，因而滤池平均滤速不易过高。3.罩体与隔墙间的密封要求较高。适用于大、中型水厂，需要设置冲洗设备，后期运行、维护及检修困难、成本高。综上所述，无阀滤池具有节省投资、节省用地、管理运行方便等优点，因此新桥水厂过滤工艺采用无阀滤池。7）消毒工艺确定常用的消毒方法有氯、二氧化氯、臭氧、紫外线等。我国城市给水中普遍采用氯消毒，可投加液氯、漂白粉、漂粉精、次氯酸钠等，有些地区则采用氯胺消毒。采用氯消毒经济有效，且余氯具有持续消毒作用。但当水源受污染，有机物含量较多时，采用液氯消毒将导致许多有机氯化物的产生。这些物质已被确认或被怀疑对人体健康有害。为此，也有采用二氧化氯或氯胺作消毒剂，以替代直接投加液氯消毒。下面对各种常用氯消毒优缺点进行比较。消毒方法的比较形式优点缺点可实施性液氯1.具有余氯的持续消毒作用。2.价值成本较低。3.操作简单，投量准确。4.不需要庞大的设备。1.原水有机物高时会产生有机氯化物。2.原水含酚时产生氯酚味。3.氯气有毒，使用时需注意安全，防止漏氯。适用于各种水厂，但由于后期管理要求高、风险较大，可实施性一般。110/110 新桥水厂改扩建工程初步设计报告氯胺1.能降低三卤甲烷和氯酚的产生。2.能延长管网中剩余氯的持续时间抑制细菌生成。3.减轻氯消毒时所产生的氯酚味或降低氯味。1.消毒作用比液氯进行得慢，需较长的接触时间。2.需增加加氨设备，操作管理麻烦。适用于各种水厂，需要增加加氨设备，造价较高、后期管理复杂。漂白粉（漂粉精）1.具有余氯的持续消毒作用。2.投加设备简单。3.价格低廉。4.漂粉精含有效氯达60%~70%，使用方便1.会产生有机氯化物和氯酚味。2.易受光、热、潮气作用而分解失效，需注意储存。3.漂白粉溶解及调制不便。4.漂白粉含氯量只有20%~30%，因而用量大，设备容积大。仅适用于较小规模的净水厂，且易产生有机氯化物，对于本工程可实施性一般。次氯酸钠1.具有余氯的持续消毒作用。2.操作简单，比投加液氯安全、方便。3.使用成本虽较液氯高，但较漂白粉低。1.不能储存，必须现场制取使用。2.目前设备尚小，产气量小，使用受限制。3.必须耗用一定电能及食盐。适用于小型净水厂，由于次氯酸钠需现场制备，后期运行较复杂，对于本工程可实施性一般。二氧化氯1.不会生成有机氯化物。2.较自由氯的杀菌效果好。3.具有强烈的氧化作用，可除臭、去色、氧化锰、铁等物质。4.投加量少，接触时间短，余氯保持时间长。5.已具有成套设备，操作方便。1.成本较高。2.一般需现场随时制备使用。3.需控制氯酸盐和亚氯酸盐等产物。适用于各种水厂，目前已有成熟的全套二氧化氯发生器投入各种净水厂使用，安装、操作、管理方便，对于本工程可实施性高。紫外线消毒1.杀菌效率高，需要的接触时间短。2.不改变水的物理、化学性质，不会生成有机氯化物和氯酚味。3.已具有成套设备，操作方便。1.没有持续的消毒作用，易受重复污染。2.电耗较高，灯管寿命还有待提高。由于紫外消毒没有持续的消毒作用，电耗高、后期需要更换灯管等缺点，因此对于本工程可实施性低。臭氧消毒1.1.基建投资大，电耗高。2.110/110 新桥水厂改扩建工程初步设计报告具有强氧化能力，最为活泼的氧化剂之一，对微生物、病毒、芽孢等均具有杀伤力，消毒效果好，接触时间短。1.能除臭、去色，及去除铁、锰等物质。2.能除酚，无氯酚味。3.不会生成有机氯化物。臭氧在水中不稳定，易挥发，无持续消毒作用。1.设备复杂、管理麻烦。2.制水成本高。由于臭氧消毒方式制水成本较高、且无持续消毒作用，因此对于本工程的可实施性低。综上所述，综合各种消毒形式的优缺点及综合初步设计专家意见，本工程采用二氧化氯消毒。1.1.配水系统配水管网采用树枝状布置；输配水管材选择PE给水管。管网埋设时应满足《村镇供水工程技术规范》（SL310-2004）的要求。配水主管道直径200mm~350mm，沿县级公路314省道及各村镇的乡道沿线布置。1.2.征地、拆迁范围和数量改扩建新桥水厂征地面积：2735平方米。配水管道沿S314省道、X034乡道、272乡道、264乡道、265乡道、271乡道等布置，主、支管道施工，临时挖压占地数量为2.96ha，管道敷设后回填恢复，不影响道路交通和土地耕作，无须拆迁。110/110 新桥水厂改扩建工程初步设计报告1.工程设计1.1.取水工程设计本项目以新桥水库蓄水作为取水水源，新桥水库设计水位116.0米，常年实际水位在114~115米，设计枯水位为100.2米，因每年灌溉用水不必全部放空水库，可取水库最低水位为100.5米。按照工程布置应考虑尽可能与现有工程设施相结合，避免不必要浪费，节约投资的原则，本供水工程取水口利用原新桥水厂的取水口。水厂地面标高为118m~120m，需经水泵提升至水处理构筑物。旋流式絮凝池与枯水水位高差26.65m，沿程损失及局部损失约0.8m，水泵扬程取30m。设计采用两根DN275取水管从水库中抽水至絮凝沉淀反应池。取水水泵选用SLOW单级双吸蜗壳式离心泵，Q=110m3/hH=30mN=22kW，2用1备，带配电柜、变频柜。1.2.输水管道设计根据该工程实际地形，管道进口底板高程100.2m，进水口常年正常水位100.7m。新建水厂原水需采用水泵提升至絮凝沉淀池，絮凝沉淀池正常工作水位：126.850m，输水管采用钢管。1.2.1.输水管径计算根据本次设计规划，本供水工程供水规模5000m3/d，取水设计流量除满足日供水量5000m³/d110/110 新桥水厂改扩建工程初步设计报告的要求，还应保证水厂的自用水量，水厂自用水量按5%考虑，故本工程设计取水量为5250m³/d。设计取水连续工作时间为20h。则输水管道的设计流量=5250/20=262.5m3/h。根据《村镇供水工程技术规范》第5.0.8条，水泵进水管的流速宜为V=1.0～1.2m/s，水泵出水管的流速宜为V=1.5～2.0m/s。水泵出水管管径选择：设计流量Q=262.5m3/h=72.9L/s，则:取水泵进水管和水泵出水管直径取DN275mm的钢管，管道设计压力为1.25MPa。管道流速V=1.2m/s1.1.1.水头损失计算管道水头损失包括沿程损失和局部损失，其中DN275管道总长约67.15m，因此输水管沿程损失为0.71m，局部损失取沿程损失的10%，则总水头损失为0.71*（1+0.1）=0.78m。1.2.净配水厂设计1.2.1.净化工艺流程本工程为以地表水作为水源的水厂，其净水系统如下：取水泵房—加药—絮凝沉淀池—无阀滤池—加氯—清水池—管网1.2.2.水厂布置110/110 新桥水厂改扩建工程初步设计报告水厂附属工程包括：厂内给水、排水管布置及雨污水排除措施，道路标准、绿化设计。厂内给水主要为生产管理用水、生活用水、消防用水，厂内设置两台水泵，一台为消防水泵，一台为生活水泵加压后接入厂内给水、消防管道，满足厂内用水需求。厂内排水包括厂用水、雨水等，设计在道路建设雨污水管，排至下游灌溉渠内，待日后下游污水管道实施后，污水再接入新建污水管道中。为便于管理和设备车辆物资交通，参照乡村公路建设标准，其宽度不小于3.5m。厂内绿化应在厂内空地布置草皮和花木，保持厂内整洁美观，环境优美。1.1.1.净水构筑物（一）多级旋流式絮凝池多级旋流式絮凝池体积小，絮凝效果好，适用于小型水厂。水厂流量为5000m3/d，设计考虑设置两座絮凝沉淀池，每座絮凝池进水流量Q=2500m3/d=104m3/h，进水流速取V1=0.6m/s，出口流速取V2=0.15m/s，絮凝总时间t=20min，絮凝池分格数n=8。进水管径为DN250，出水口尺寸取B=0.3m、H=0.68m。（1）絮凝池尺寸计算根据结构考虑，絮凝池总高度H=5.03m，超高采用△H=0.5m。110/110 新桥水厂改扩建工程初步设计报告絮凝池各格平面为正方形，边长1.1m，四个角填成三角形，其直角边长为0.2m。有效容积单池容积单池有效面积有效水深（2）污泥斗尺寸计算污泥斗底部填成棱锥形，锥角采用45°，污泥斗底平面为一正方形，边长0.3m。①斗深H斗H斗=H-△H-H’=5.03-0.5-3.83=0.7m②底棱锥高H锥③上部寸泥区八面棱柱体高H棱H棱=H斗-H锥=0.7-0.4=0.3m（3）孔口断面计算①孔口流速：因为，单池絮凝时间t1=t/n，第n格至第n+1格孔口流速。110/110 新桥水厂改扩建工程初步设计报告则：②孔口过水断面面积110/110 新桥水厂改扩建工程初步设计报告对应按H=2B取孔口尺寸：孔1-2：B=0.16m，H=0.32m；孔2-3：B=0.17m，H=0.34m；孔3-4：B=0.18m，H=0.36m；孔4-5：B=0.19m，H=0.39m；孔5-6：B=0.21m，H=0.43m；孔6-7：B=0.24m，H=0.48m；孔7-8：B=0.28m，H=0.55m；③水头损失沿程水头损失忽略不计。局部水头损失（包括进水口，ξ=1.0；出水孔、絮凝池连接孔口7个孔口，ξ=1.06）.110/110 新桥水厂改扩建工程初步设计报告h总=0.064（4）排泥周期：采用电子阀自动定时排泥，排泥周期为12h，排泥历时3min；（二）斜管沉淀池斜管沉淀池具有停留时间短、沉淀效率高、节省占地等优点。单个沉淀池设计流量Q=2500m3/d，斜管沉淀区液面负荷取q=9m3/（m2·h），采用蜂窝六边形塑料斜管，板厚0.4mm，管的内切圆直径d=25mm，斜管倾角θ=60°。（1）沉淀池清水区面积斜管部分平面尺寸（宽×长）采用B’×L’=3.0m×4.7m.（2）进水方式沉淀池进水由边长L’为4.7m的一侧流入，该边长度与絮凝池宽度相同。（3）管内流速v0考虑到水量波动，采用v0=3mm/s（4）斜管管长L取1m110/110 新桥水厂改扩建工程初步设计报告（5）池宽调整池宽B=B’+Lcosθ=3+1cos60°=3.5m（6）管内沉淀时间tt=L/v0=1000/3=333s=5.55(min)（7）池高H1斜板区高度H1=Lsinθ=1×0.87=0.87(m)超高采用0.7m；清水区高度采用1.5m；配水区高度采用1.2m；排泥槽高度0.73m沉淀池总高H=5.03m（8）进口配水进口采用穿孔墙配水，穿孔流速0.1m/s，每个孔尺寸0.1m×0.1m，孔数共32个，进水孔位置设在斜管以下、沉泥区以上部位。（9）集水系统采用淹没孔集水槽，共3个，集水槽中距1.225m，每条集水槽的宽度为200mm，单侧12孔，孔径100mm。（10）排泥系统采用穿孔管排泥，V型槽边与水平成45°角，共4条。（三）无阀滤池本设计采用208m3/h的重力式无阀滤池一座分两组，无阀滤池设计套用标准图。110/110 新桥水厂改扩建工程初步设计报告主要设计参数：1、流量Q=104T/h（单格流量）2、滤速V=9m/h3、冲洗强度q=14~16L/s.m24、冲洗历时t=4min5、期终水头损失h=1.7m所需滤池面积F1=Q/V=104/9=11.556m2三角连通渠面积F2=0.35×0.35/2×4=0.245m2滤池所需总面积F=F1+F2=11.801m2滤池平面尺寸采用双格3.5m×3.5m=12.25m2。（1）滤池高度滤池底部集水区高度0.4m；滤板高度0.1m；承托层高度0.2m；滤料层高度0.9m；净空高度0.4m；顶盖高度0.52m；冲洗水箱高度2.08m；超高0.15m,；顶板厚度0.1m。滤池总高度：H=4.85m（2）进水管每格滤池的进水流量为104.2m3/h，选择DN250的进水管，管内流速v1=0.59m/s，水力坡降为0.1%进水管水头损失h=il+（ξ1+3ξ2+ξ3+ξ4）v2/2g式中：h-进水管水头损失（m）i-水力坡降ξ1-进口局部阻力系数，取0.5；ξ2-90°弯头局部阻力系数，取0.87；110/110 新桥水厂改扩建工程初步设计报告ξ3-三通局部阻力系数，取1.5；ξ4-出口局部阻力系数，取1；h=0.001×15+(0.5+3×0.87+1.5+1)×0.592/2×9.8=0.11m滤池的出水管选用与进水管相同的管径。1.1.1.调节构筑物本供水工程高位清水池。调节清水池及高位清水池的设计按照《村镇供水工程技术规范》7.0.2条，有可靠电源和可靠供水系统的工程，调节构筑物的有效容积，单独设立的清水池和高位水池可按最高日用水量的20%～40％设计；同时设置清水池和高位水池时，清水池可按最高日用水量的10%～20%设计，高位水池可按最高日用水量的20%～30%设计；向净水设施提供冲洗用水的调节构筑物，其有效容积尚应增加水厂自用水量。取值时，规模较大的工程宜取低值，小规模工程宜取高值。根据本工程实际情况，单独设调节清水池和高位清水池，且本工程设计日供水量为5000m3/d，清水池可按最高日用水量的20%设计。按照以上标准，该工程清水池的有效容积应达到1000m3。清水池选用中国建筑标准设计研究院出版的《矩形钢筋混凝土清水池》设计标准图集，其结构能满足正常工作要求。1.1.2.净水消毒措施1、混凝剂投量计算①药剂种类药剂选用碱式氯化铝，本地有成品可购，计量泵投加。110/110 新桥水厂改扩建工程初步设计报告②药剂用量根据县内同类水厂实践经验，浑水季节即水源水浊度最高时，投加碱式氯化铝用量为15mg/L，采用同等指标。混凝剂投量计算：式中T-日混凝剂投量（kg/d）a-单位混凝剂最大投量（mg/L）Q-日处理水量则：每日混凝剂用量为：，储备两个月用量，则一次购入量为：60×75=4500Kg。2、加氯量计算采用加氯消毒，设计加氯量b=1g/m3，每天加氯量q=Qb=5000×1=5000g/d=5kg/d。加氯设备包括自动加氯机、氯瓶和自动检测与控制装置等。设计采用壁式真空加氯机系统，共三套，二用一备，加注量0.10kg/h，400kg氯瓶3只。投加点：投加点位于无阀滤池出水管上。1.1.配水工程及入户工程设计1.1.1.设计原则110/110 新桥水厂改扩建工程初步设计报告本工程配水管网采用树枝状布置，按照供水区域的分布情况，以及为售后维修安装方便，管线趱尽量沿桥、公路、沟渠、机耕路等，以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，K时=2.00，干管管径按设计流量和经济流速确定，按照《村镇供水工程技术规范》，一般给水管道经济流速不得大于2m/s。支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于3.0m，最大保护水头为40m，供水到每一用户，每户设置有一个水表，以便计量。1.1.1.配水管网水力计算1、配水管网设计流量计算本次工程管网拟采用树形管网，配水管道设计流量，根据供水规模及时变化系数确定。Q配设计流量=（供水规模-大用水户水量）×时变化系数÷24小时由于本区域内没有较大用水量用户和集中用水点，因此配水管的设计流量，直接按照供水规模进行计算。时变化系数依据部颁编《村镇供水工程技术规范》并结合本地实际水平，取时变化系数2.0。因此，Q配设计流量=5000×2.0÷24÷3600=115.74L/s2、人均用水当量计算因本供水区域为农村人畜供水，与城镇有很大差别，人口密度相关悬殊，管网流量不适宜采用长度比流量法和面积比流量法。经分析比较，认为采用人口比流量法，较为妥当。人口比流量：q=Q总/设计人口数=115.74/43371=0.00267L/s.人3、沿线流量计算110/110 新桥水厂改扩建工程初步设计报告序号行政村名不安全饮水人口流量　序号行政村名不安全饮水人口流量1隆资村6501.77　13椿梓村11933.242良田村8682.36　14南坪村13863.773檀树村8872.41　15南村8642.354石仓村15524.22　16石桥村9952.715永济村13203.59　17贯塘集镇450012.246上界村11713.18　18石丰村8232.247梅溪村18054.91　19五星村9732.658堆积村12433.38　20天托村7572.069江东村16974.62　21东阳村17034.6310旺洲村6321.72　22新塘村13003.5411荷关村8152.22　23江东完小5150.5612白山村18415.01　24江东中学8460.921、分配节点流量节点编号沿程流量（L/S）集中流量（L/S）节点总流量（L/S）　节点编号沿程流量（L/S）集中流量（L/S）节点总流量（L/S）080.30　80.30221.72　1.72124.0556.2580.30233.77　3.52221.692.3624.05242.35　1.58319.282.4121.69253.24　1.94415.064.2219.28262.71　0.61511.473.5915.06270.92　0.2464.916.5611.47284.62　0.1674.91　4.91292.22　0.3081.77　1.77305.010.560.5292.36　2.36315.01　0.79102.41　2.41320.56　0.59114.22　4.22336.9520.410.20123.59　3.59344.712.247.25133.18　3.18352.062.654.71143.38　3.38362.06　0.931527.3627.3654.72372.24　1.611621.006.1227.12382.65　3.491715.055.9521.00393.5416.871.41189.485.5715.05403.54　0.58110/110 新桥水厂改扩建工程初步设计报告198.560.929.48414.63　1.50203.944.628.564212.24　0.59211.722.223.941、管段流量计算选定离水源最远点或地势最高点（节点）为控制点，以清水涵到控制点的管线为干线。根据管段流量和经济流速选择管径，并计算水头损失。管径计算，按照《村镇供水工程技术规划》，一般给水管道的经济流速不大于2m/s，由计算结果再按照实际情况和水头损失综合确定管径以满足用水要求；管道水头损失按h损=iL计算，其中单位长度水头损耗i，根据管材情况进行确定,管网管材选定：除个别地段采用钢管外，一律采用PE管，水压0.6-1.6MPa。PE等硬塑料管的单位管长水头损失，可按公式（6.0.12-2）计算：i=0.000915Q1.774/d4.774 （6.0.12-2）式中Q—管段流量，m3/s；d—管道内径，m；管段编号0-11-22-33-44-55-66-71-8管段流量80.324.0521.6919.2815.0611.474.911.77管段编号2-93-104-115-126-136-141-1515-16管段流量2.362.414.223.593.183.3854.4827.12管段编号16-1717-1818-1919-2020-2121-2216-2316-24管段流量21.015.059.488.563.941.723.772.35管段编号17-2517-2619-2720-2821-2915-3333-3434-35管段流量3.242.710.924.622.2227.366.954.71管段编号35-3634-3735-3818-3030-3130-3233-3939-40110/110 新桥水厂改扩建工程初步设计报告管段流量2.062.242.655.575.010.5620.413.54管段编号39-4139-42管段流量4.6312.246、输配水管网管径的确定和水头损失计算（1）干线水力计算表管段长度(m)流量(L/S)管径(mm)流速(m/S)水头损失(m)0-162080.302501.644.841-230024.052000.770.802-3132021.692000.692.933-4220019.281501.0915.674-5135015.061500.856.205-6121011.471500.653.436-712604.911250.401.891-15400054.482501.1115.7015-16152027.122000.865.0216-1779021.002000.671.6617-18210015.052000.482.4418-1914009.481500.542.8319-204608.561500.480.7820-212603.941000.500.7721-2216001.721000.221.0815-3375027.362000.872.5233-3419006.951500.392.2134-355504.711500.270.3235-369702.061000.260.9133-39173020.412000.653.4539-4018203.541250.291.5318-3012705.571500.321.0030-31505.01751.130.89合计29430　　　（2）支线水力计算表管段长度(m)流量(L/S)管径(mm)流速(m/S)水头损失(m)1-89001.77750.402.542-91002.36750.530.473-101002.41750.550.494-11504.22750.960.665-121503.59750.811.486-84503.381000.431.016-1316203.181250.261.13110/110 新桥水厂改扩建工程初步设计报告16-234003.771000.481.0916-2412502.351000.301.4717-262503.24750.732.0617-2610502.711000.351.5919-27500.92500.470.3120-28504.62751.050.7721-29502.22750.500.2130-32500.56500.290.1334-378602.241000.290.9335-381802.65750.601.0439-414704.631000.591.8539-4210012.241500.690.32合计8130　　　　7、管材除个别地段采用钢管外，一律采用PE管，水压0.6-1.6MPa。三通、弯头等管件采用成品管件。PE管道连接采用热熔连接。8、附属构筑物为了保证工程安全、经济运行，根据工程总体设计方案，结合本段地形条件，沿线需设置相关配套建(构)筑物，如：管线检修设施、排气设施、泄水设施等。(1)阀门井阀门井采用砖砌圆形立式闸阀井，做法可参照国家建筑标准设计图集<<市政给水管道工程及附属设施>>(07MS101-2-14)。井盖、井座均采用离心球墨铸铁防盗型，井盖收口尺寸根据采购的井盖尺寸定。(2)排气阀与排气阀井在管道安装标高较高处或分段阀门间安装自动排气阀，阀门采用软密封闸阀，排气阀井采用砖砌圆形排气阀井，参见<<市政给水管道工程及附属设施>>(07MS101-2-52)。(3)排泥阀与排泥阀井110/110 新桥水厂改扩建工程初步设计报告根据线路布置及工程需要，为保证管道正常运行，在管线纵断低洼处设置排泥阀，阀门采用手动闸阀，不能自流排入水体的增设湿井，抽排溢流至附近雨水检查井或河涌，做法参见<<市政给水管道工程及附属设施>>(07MS101-2-58)。1.1.建筑设计1.1.1.设计背景本工程属新建类型的供水工程，水厂的建筑物和构筑物应与周边环境相协调，力争为新桥镇增添亮丽的一笔。总体设计旨在满足工艺流程和方便管理同时努力创造优美的环境，使水厂布局合理、工艺流程顺畅、方便管理、环境优美，处处体现以人为本的原则，达到社会效益、环境效益和经济效益的最佳统一。1.1.2.设计依据(1)工艺条件图(2)设计规范和规程《建筑设计防火规范》GB50016—2006《建筑内部装修设计防火规范》GB50222—95（2001年版）《民用建筑设计通则》GB50352—2005《办公建筑设计规范》JGJ67—2006《建筑工程设计文件编制深度的规定》《公共建筑节能设计标准》GB50189—2005《泵站设计规范》GB/T50265—2010。110/110 新桥水厂改扩建工程初步设计报告1.1.1.设计内容此次工程建筑设计的主要内容包括泵房、变配电间和值班室、办公室、宿舍、厨房、餐厅单体的设计，并根据工艺流程合理的布置这些单体。1.1.2.设计原则（1）继承和发扬当地的自然优势，运用合理的设计手段，有机组织泵站建筑物、构筑物和环境的相互关系，塑造绿色生态、环境优美、功能完善、工艺先进、运营高效的现代化模式。（2）按可持续发展战略为原则，合理利用厂区用地，充分考虑未来的发展。（3）注重超前性和长效性，兼顾开发与建设实际，力求设计兼具弹性和可操作性。1.1.3.设计构思1.1.3.1.总体布置原则（1）总体布置做到功能分区明确、有利于生产、生活和管理。（2）避免人、货流交叉干扰。（3）通过合理绿化造景，营造景观式水厂，尽可能减少对周围环境的影响。（4）满足消防安全要求。1.1.3.2.总体构思110/110 新桥水厂改扩建工程初步设计报告在满足使用功能的同时，塑造了和谐、静谧的空间氛围，给人以良好的精神感受。通过合理的轴线布局，使整个水厂的工艺流程方便，快捷，交通顺畅。这样布置充分体现了因地制宜、以人为本的思想。力图使其成为该区一处富有特点的工业建筑，并为水厂周边的环境增添亮丽的色彩。1.1.1.1.单体设计本次设计的内容是水厂取水泵房、变配电间和值班室、办公室、宿舍、厨房、餐厅单体。从人、建筑、环境的相互关系出发，确定了此次设计的建筑理念：（1）以功能、工艺为主的思想，建筑造型和装饰配合中心内容。（2）以“极少主义”的理念，“表皮处理”的手法对单体从体量大小到立面细节进行深入刻画，采用新的结构形式和构架几何，通过生动、简洁、流畅的外观特征，给人以视觉冲击力，在延续现代风格的同时，以一种新的技术和表现手法，给人以精神上的触动和美的享受。（3）注重防水、防风的细节设计。在功能上，充分满足工作人员各方面需求，各构筑物单体充分满足工艺流程、电气设备的安装要求。内部布局简洁明了，提供了方便、安全、舒适的工作环境。在立面装饰上通过材料、色彩、质感上的对比，形成虚实、参差的细部效果。局部采用构架上下支撑，并通过横向构架与竖向立柱的合理布置使整个单体的比例协调统一。局部的墙面采用凹凸处理，形成虚实对比，来强调现代建筑简洁、纯粹的美感。110/110 新桥水厂改扩建工程初步设计报告1.1.1.1.装修标准外墙：小方砖及装饰型材。内墙：一般采用乳胶漆，厕所采用瓷砖。外墙门窗：铝合金门窗。平顶：一般采用乳胶漆，厕所、配电间等采用轻钢龙骨吊平顶。屋面：混凝土屋面、金属构架。地坪：一般采用地砖，局部配电间等采用混凝土地坪。1.2.供配电设计1.2.1.设计依据（1）《供配电系统设计规范》GB50052—2009（2）《10kV及以下变电所设计规范》GB50053—1994（3）《低压配电设计规范》GB50054—1995（4）《民用建筑电气设计规范》JGJ16—2008（5）《电力装置的继电保护和自动装置设计规范》GB50062—2008（6）《电测量及电能计量装置设计技术规程》DL／T5137—2001（7）《电力装置的电气测量仪表装置设计规范》GBJ63-2008（8）《电力工程电缆设计规范》GB50217—2007（9）《建筑物防雷设计规范》GB50057—2010（10）《建筑照明设计标准》GB50034—2004（11）《通用用电设备配电设计规范》GB50055—1993110/110 新桥水厂改扩建工程初步设计报告（12）《泵站设计规范》GB/T50265-2010（13）本院其他专业提供的条件（14）业主及相关单位提供的设计要求1.1.1.设计范围新桥水厂改扩建工程的变配电，动力，照明，防雷。不包括高压(10KV)电源外线工程的设计。设计界面暂定高压进线柜进线端。1.1.2.供配电系统1.1.2.1.负荷等级及供电电源本工程负荷性质为二级，为满足供电可靠性要求，系统采用一路10KV架空线供电。根据供电部门要求,10KV电源设置高压计量柜。根据负荷分布情况，高低压变配电所设于泵房旁。水厂除取水泵房提升泵外其它负荷功率较小，且均为低压负荷，根据其对供电可靠性的要求，采用一台干式变压器供电。泵房主要用电负荷为三台离心清水泵，每台功率为22KW，工作方式为两用一备。水厂低压设备安装容量135KW，计算容量112KW。安装一台容量为SCB11-200KVA10/0.4KV干式变压器。负荷率约为0.56。1.1.2.2.高低压配电系统(1)电压选择110/110 新桥水厂改扩建工程初步设计报告高压采用10KV，低压配电电压采用220/380V。(2)无功补偿高压不设电容补偿，低压系统的无功补偿采用由低压电容器组组成的低压自动补偿装置，在配电所内集中补偿。气体放电灯设置电容补偿。系统补偿后的功率因数不低于0.9。(3)接线方式10KV母线采用单母线不分段接线方式。低压配电系统采用树干式配电和放射式配电相结合的形式。对于容量较大的集中负荷或重要负荷，从低压配电室以放射式供电；对中小容量且无特殊要求的设备，采用树干式配电。(4)设备选择及继电保护高压柜选用带电动操作机构的开关柜，高压出线开关柜设电流速断及过流保护。电能计量采用专用高压计量柜。高压开关采用交流操作方式。低压配电柜选用抽屉式开关柜。进线柜设防浪涌保护器。低压配电系统采用带微处理器的智能控制单元，所有配电线路装设短路保护、过载保护。(5)计量方式在10KV高压侧装设专用高压电能计量装置。在低压侧装设电能参考计量装置。(6)控制方式对于10KV配电回路的断路器，在配电室内就地控制。110/110 新桥水厂改扩建工程初步设计报告1.1.1.导体选择及线路敷设10KV高压配电导体采用交联聚乙烯绝缘铜芯电力电缆，室外采用铠装电缆。电缆敷设采用电缆沟、穿管等方式。低压配电导体采用交联聚乙烯绝缘铜芯电力电缆。控制电缆额定电压选用0.45/0.75KV，电力电缆额定电压不低于0.6/1KV。电缆敷设采用线槽、电缆沟及穿管等方式。1.1.2.电气照明1.1.2.1.照明方式及种类照明方式采用一般照明。室内工作场所设置正常照明；变配电间及值班室等场所设置应急照明。1.1.2.2.照明光源与灯具室内照明采用高光效光源和高效灯具：室内照明采用T5直管荧光灯。1.1.2.3.照度水平配电室200lx值班室200lx控制室300lx泵房100lx1.1.3.防雷接地及等电位联结110/110 新桥水厂改扩建工程初步设计报告(1)本工程的建筑物、构筑物属于第三类防雷建筑物，按照《建筑物防雷设计规范》的要求采取相应的防雷措施。(2)本工程在建筑屋面上装设避雷带、避雷针作为接闪器，利用建筑物柱内钢筋作为引下线，利用构筑物钢筋混凝土基础内钢筋环路作为接地网。(3)在低压进线处设浪涌保护器。在PLC等控制设备电源进线处装设浪涌抑制器，外场监测设备信号线也装设涌流抑制器。(4)本工程低压配电系统采用TN-S接地系统。(5)所有用电设备都设置保护性接地。(6)防雷接地、强电系统接地、弱电系统接地采用同一接地网，接地电阻不大于1欧姆。系统利用自然接地体作为接地装置。(7)建筑内电气装置外露可导电部分、金属管道、金属结构和接地装置等采用总等电位联结和必要的辅助等电位联结。1.1.1.电气节能1.1.1.1.供配电系统节能(1)按照经济电流密度选择导线截面，节省了投资、年运行费用及有色金属消耗量。(2)选用低耗能、高效率的电气设备。(3)采用无功补偿措施，提高功率因数，减少电能损耗。1.1.1.2.照明节能(1)灯具采用便于清洁和更换光源的结构和材质。110/110 新桥水厂改扩建工程初步设计报告(2)直管形荧光灯采用节能型电子镇流器。(3)充分利用天然光。1.1.1.生产运行通信调度1、制定水质污染应急措施。规定了在发生不同级别水质污染事件时，采取的应对措施。包括启动应急预案、增加水质检测频次、制定技术实施方案、与相关业务单位信息沟通、上报行政主管部门。2、加强对原水水质的监测，掌握水源不同季节水质变化规律，分析污染成因，做到有备无患。针对突发的水质污染所带来的污染物种类的不确定性，要增加对原水生物指标和毒理学指标的检测频次，缩短发现问题的时间。3、缩短水质监测时间，同时做到实时监控，提高自动化程度，应增加在线检测力度，针对不同处理工艺流程，实现浊度、余氯、氨氮等指标的在线检测。4、应制定严格的信息传递制度，对应不同等级的水质信息有不同的信息传递规定，使水质信息及时准确传递，并在不同部门间建立信息资源共享制度，避免重大信息的缓报、漏报和减少不必要的环节。110/110 新桥水厂改扩建工程初步设计报告1.工程施工1.1.施工条件新桥至贯塘引水供水工程，涉及的主要范围为衡山县贯塘乡集镇附近和供水管道临近居民，距县城40km，有乡村公路314省道贯穿全境，电力、电讯业发达，建有程控电话网、移动电话网。区域内物产丰富，劳动力资源充足，各种施工生产、生活物资可就近采购，缺乏物资可在县城采购。施工用电可全部就近利用已电网临时供电，生产用水可直接从河道抽水，其水质能满足要求。工程所需的土料、块石、砂卵石、油料、水泥、钢筋、木材等主要建筑材料，可以供应当地，水泥、钢筋（材）、木材、油料等可在当地集镇购买。本工程以管道土方开挖、砼施工为主，工程区内场地为山地和水田，施工布置条件较困难，施工布置遵循因地制宜、有利于生产、易于管理、方便生活、安全经济的原则。主要考虑以下几个方面：（1）减少对附近居民生产、生活的影响，尽量少占地或不占耕地；（2）充分考虑施工场地，合理利用有利地形，尽量减少临建工程量；（3）利用分区，分段就近布置。110/110 新桥水厂改扩建工程初步设计报告1.1.主要建筑物施工方法1.1.1.石方开挖土石方开挖作业主要采用机械开挖并附以人工开挖与边坡基坑整修，石方开挖主要采用人工开挖，手推车推运到弃渣场弃渣。（1）植被、表土清理在边坡开挖开口测量放样，人工将开挖范围外5m以内的植物、树根、垃圾、废渣以及有碍物全部清理干净，渣料使用人工装运手推车运输到指定地点进行堆放。（2）土方开挖考虑土方开挖地点较平，采用机械开挖，汽车运输弃土，人工最后修坡整理成型。（3）石方开挖根据本项目实际情况石方开挖的可能性较少小，如基础清理遇石方，拟采用鹤咀锄或风镐开挖施工，开挖方式采用薄层开挖。110/110 新桥水厂改扩建工程初步设计报告石方开挖前，详细调查边坡岩石稳定性，包括设计开挖线外对施工有影响的坡面和岸坡等；对设计开挖线以内边坡的不安全因素，将采取相应的防护措施，山坡上所有危岩及不稳定岩体均应撬挖排除，如少量岩块撬除确有困难，经业主同意后用浅孔微量炸药爆破，石方开挖采用由表及里分层开挖的施工程序，分层开挖。第一层采用保护层爆破，用手风钻钻孔，人工装药，斜孔火花爆破，爆破作业时对邻近设计开挖线处预留20cm保护层采用人工撬挖。爆破的钻也深度根据现场爆破试验确定，开始试爆的钻孔不宜过深，手推车推运到弃碴场进行弃料。在基础开挖后表面因爆破震松（裂）的岩石，表面呈薄片状态和尖角状突出的岩石，以及裂隙发育或具有水平裂隙的岩石采用人工清理；对单块过大的块体，采用单孔小炮和火雷管爆破。土石方开挖施工遵循自上而下进行施工的原则。在施工中，要确保人员安全。对爆破开挖，在施工前按设计施工图编制详细的爆破方案，报业主批准后实施。爆破中，采用浅孔爆破，严格按水工结构设计和施工要求，控制爆破振动、冲击波、飞石和有毒气体等危害，防止发生安全事故。1.1.1.浆砌石砌筑浆砌石砌筑必须在清基完成并经过验收后才能进行，砌石体将采用铺浆法砌筑，对不能同时砌的面，必须留置临时间断处，并将其砌成斜槎。砌石体尺寸和位置的允许偏差，不应超过GB50203-98表6.1.6中的规定。其抗水性、抗冻性、抗压强度等均符合施工图规定。选用具有一个平整面可以作为砌表面的石料用于表层砌体的砌筑。在铺砌前，石料洒水湿润使其表面充分吸水，但不得留残余积水。浆砌石采用人工挑动块石、砂浆入仓、人工砌筑，砌筑时灰缝宽度控制在20～35mm，较大空隙应用碎石充填。浆砌石表面接缝将保持块石的自然接缝，力求美观、匀称。块石形态突出、表面平整。砌体表面溅染的砂浆抹干净。110/110 新桥水厂改扩建工程初步设计报告浆砌石施工按砌体厚度制作标尺，标尺杆立于砌体的转角处和交接处，并在标尺杆之间拉一准线。护坡浆砌石沿坡面垂直方向每隔5m拉一竖直线，坡面水平方向每隔1m拉一水平线，使之形成5m×1m砌筑网格。铺筑前应将石料缝边尖角敲去，并检查垫层是否符合要求。砌筑时不得破坏垫层，应自下而上分层铺设，错缝竖砌，石料大面朝下，靠紧密实，大块封边。在砌筑过程中按要求进行收坡或收台，并设置伸缩缝和排水孔，在挡土墙砌筑完成后，按施工图与设计要求，在其背后空缺部位采用石碴回填到设计要求状态。砌体外露在砌筑12～18h之内时应及时养护，养护14天，在养护期间经常保持外露面湿润。1.1.1.砼浇筑砼浇筑为取水井及高位水池的砼浇筑。所需河砂、卵石等材料可直接运送至工地，砼运输可通过手推车实现。砼在现场拌制成成品料后，浇筑时通过手推车运输到施工地点，其余设备和材料的运输可通过人工搬运。砼材料按有关规定执行。（1）砼生产砼的配合比通过试验确定，综合分析骨料级配、砂率、砼和易性、最小用水量、外加剂的掺量的关系批准后使用。砼采用0.4m3110/110 新桥水厂改扩建工程初步设计报告移动式拌和机拌制。施工前，结合本工程实际，检验拌和设备的性能，发现问题及时更换设备，施工中经常检验砼的均匀性、适宜的拌和时间、衡器的准确性、机器和叶片的磨损程度等。严格按批准的配料单操作，称量偏差不超过规定值。砼拌和时，每班进行3～4次原材料配合比检查。（2）砼的运输与浇筑砼拌制拟在工地现场拌制，砼在拌制成成品料后，用手推车运输到施工地点入仓，人工平仓，2.2kw插入式振捣器密实。砼初凝后采用人工凿毛，并及时搞好养护。砼浇筑前搞好表层清洗工作，清除表层积水，施工缝面按要求铺设2～3cm水泥砂浆。（3）模板与支撑所有模板的析材料供应、储存、设计、制作、安装支撑及拆除按照SDJ207-82《水工砼施工规范》的规定进行。在施工中根据进度，配备足够周转的模板及支撑。模板安装前，对其进行清洗，清除表面干砂浆或杂物，并涂刷石蜡。模板固定必须稳靠，满足强度，抗倾覆要求；模板之间接缝平整严密。模板在砼强度达到2.5MPa后予以拆除。3）施工要求水池的施工、安装及验收均应遵照现行建筑施工验收规范进行。110/110 新桥水厂改扩建工程初步设计报告混凝土：（1）水池混凝土浇筑时必须振捣密实，不得漏振。（2）池壁施工缝可设在以下二处：一是底板与池壁连接的斜托上部，一是池壁与顶板连接的斜托下部。（3）水泥采用不低于42.5号的普通硅酸盐水泥为宜；浇捣完毕后，应在12小时内加复盖和浇水；砼浇水养护不得少于14昼夜；平均气温低于5度时，不得浇水，应采取保温措施，在炎热气候条件下应采取降温措施；拆模后混凝土表面应加复盖；砼搅拌时间应比普通砼延长一分钟，以保证搅拌均匀。（4）为提高水池的不透水性，池内采用1：2防水砂浆抹面，应分层紧密连续涂抹，每层的接缝需上下左右错开，并应与砼的施工缝错开。（5）浇筑水池砼前应将铁梯、墙管和吊攀等预埋件按图预先埋设牢固，防止浇筑砼时松动，安装附属设备之预留孔洞应事先留出，不得事后敲凿。（6）水池混凝土抗渗标号为S6，应符合下列施工要求：a、水泥采用不低于42.5号的普通硅酸盐水泥；b、每立方米混凝土的水泥用量宜控制在300～350Kg；c、水灰比宜控制在0.55以下；d、混凝土需要有良好的级配，严格控制砂石的用量，并振捣密实和加强养护。1.1.1.钢筋制作安装钢筋由技术人员根据图纸开出钢筋加工单，注明加固型号、下斜长度、加工型式、数量、使用部位和时间，在钢筋加工厂进行切割、弯曲、成型，然后人工抬运至施工部位，按照设计图纸和施工规范进行连接、绑扎、焊接。施工用的钢筋必须有质量保证书或试验报告单，进场时按批量进行抽样试验；合格的按级别、规格等分别堆放，并用标识予以区别，严格遵守先检后用的原则。1.2.施工总布置1.2.1.施工总布置原则110/110 新桥水厂改扩建工程初步设计报告施工总布置方案遵循因地制宜、有利生产、方便生活、易于管理、安全经济、保护环境的原则进行。主要考虑以下几点：第一，尽量利用（租用）原有的设施，尽可能利用地形条件，搭设临时工棚。第二，相对独立的项目单独布置，同时尽量傍路布置。第三，本工程施工期较短，砼工程量不大，生产设施尽量共用。1.1.1.施工总布置根据本工程项目设计建设内容主要为：水厂建设、供水管道的铺设。P根据以上设计情况，本水厂建设面积：2735平方米，需铺设供水主管道23570m。工程项目的施工分区按照管道所在区域可分为，新桥区、贯塘区和江东区，分三区进行建设，同时铺开，以加快工程建设进度，缩短工期。施工道路布置，主要利用新桥水厂的进场公路和衡萱县级公路。在水厂区施工前可先将进厂简易公路进行扩建和硬化，按照乡村公路的建设标准进行建设。在管道铺设区，根据管线布置状况，管道的铺设主要沿314省道进行，交通便利，局部支管依靠人力短途运输即可。施工场地主要利用原新桥水厂范围区域和314省道、X034乡道、272乡道、264乡道、265乡道、271乡道等道路两侧进行施工。施工用房可就近租用当地居民住房，施工水电可临时就近解决。根据工程总布置图，本次征地及用地范围主要为水厂永久用地、供水主管道施工临时用地。110/110 新桥水厂改扩建工程初步设计报告1.1.施工总进度1.1.1.编制原则各项工程安排遵循前后兼顾、衔接合理、施工均衡的原则。1.1.2.施工总进度计划本工程工期为12个月，2012年4月～2013年3月。进度安排见下表：工程名称2012年4月2012年5～12月2012年10～2013年2月2013年3月2013年3月衡山县农村饮水安全项目新桥水厂改扩建工程完成施工测量、征地等准备工作及设备订货取水井、清水池、滤池等土建施工安装管网管配件管网调试竣工验收1.2.施工资源配置见下表：主要机械设备表主要施工机械设备表设备名称规型号格数量一、开挖设备挖掘机0.5m32手风钻YT288风镐10自卸汽车5T4二、砼机械砼搅拌机JZ3503插入式振捣器2.2kwΦ753插入式振捣器2.2kwΦ504三、辅助设备电动空压机9m3/mm1电动空压机6m3/mm2离心水泵80-33A2潜水泵150GJCRIB-18/S3柴油发电机组90KW1自卸汽车3.5T2110/110 新桥水厂改扩建工程初步设计报告手推胶轮车8工具车1.5T1四、测量试验设备全站仪TC1701水准仪NA21经纬仪TSJZ1质检设备1全套1.环境影响、水土保持及水源保护1.1.环境影响1.1.1.主要有利影响工程建成后可为新桥镇、贯塘乡城镇绿化树、花草提供灌溉水源，改善了城镇绿化植物的生存环境，解决了缺水、用水不安全的问题，这对促进城镇绿化的发展，改善城镇人民的生产、生活环境是十分有利的。1.1.2.主要不利影响及对策措施该集中供水工程建成后，对新桥镇及贯塘乡的自然环境和社会环境不会产生永久的不利影响。施工期间不利影响：①工程施工中开挖的土方，遇到雨水冲刷，淤泥飞溅，既造成水土流失，又会污染附近的水源，对周围环境造成一定的影响。因此，在施工结束时应对废土和污泥集中堆放，再辅以水土保持措施，以减少水土流失，减轻对水质的污染。②110/110 新桥水厂改扩建工程初步设计报告施工期间，砂石料以及场地冲洗所产生的生产废水和施工人员的生活污水、运输车辆和机械设备产生的废气和噪声，如不进行妥善处理，将对施工区域环境和人民的生产生活有一定的影响。因此，在施工期间应加强综合管理，制订严格的施工规则，施工时产生的废水、废气及噪声严格按标准排放。严禁施工垃圾进入各种水域污染水质，合理安排施工时间，降低噪声危害，加强卫生防疫工作，及时控制某些疾病的流行。1.1.1.环境影响综合评价工程的建成，将对当地的经济产生积极促进作用。新桥镇和贯塘乡两乡镇境内自然资源丰富，盛产茶叶、菜油、茶油、柑桔等，特别是贯塘乡、新桥镇的茶叶在省内、部里都小有名气，贯塘茶场的岳北大白，新桥茶场的新桥毛尖是农业部和湖南省的优质名牌产品。通过集中供水工程建设，集镇及周边的农户用水问题得到根本性的解决，就可以将他们从每天花1—2小时挑水喝的境况中解脱出来，使群众有更多的时间从事农业生产或其他的工作，从而增加经济收入。湘江支流涓水河水经过了沉淀、过滤、消毒等处理措施，达到了饮用水标准，人们喝上放心水、安全水，就可以减少因为水质的原因得病的情况，减少生病开支，相当于增加了收入。新桥镇附近的名胜古迹较多，有前清朝名将曾国藩的故居富厚塘，民国时期的女权运动领袖唐群英故居的“三多门第”和“是吾家”书屋，有着悠久的历史和深厚的文化底蕴。自来水的普及，有利于卫生水平的提高，有利于城镇品位的提升，大大促进当地产业的发展，从而带动经济的增长，增加财政收入。1.2.水土保持及水源保护1.2.1.水土保持110/110 新桥水厂改扩建工程初步设计报告工程施工形成的开挖及填筑面是新增水土流失的主要来源，其次施工场地和施工道路也将产生一定的水土流失。新增水土流失的类型主要有：施工开挖破坏面、施工作业面等在降雨、径流冲蚀和人为活动等外应力作用下，发生的以溅蚀、面蚀和细沟侵蚀为主的水力侵蚀。按《开发项目水土保持方案技术规定》，结合本工程建设及生产运行的特点，本工程新增水土流失时段划分为：施工期和影响期。工程建设总工期为1年，影响期确定为1年。水土流失的防治，采取工程措施和植物措施相结合，点、线、面水土流失防治相辅佐的综合防治体系。主要采取截水和排水沟、护坡等工程措施，种植水保林草和庭院绿化等植物措施。1.1.1.水源保护（1）水源地具体情况及存在的问题新桥至贯塘引水工程水源取自新桥水库水，新桥水库截湘江支流涓水李家湾港水，水源水量充沛可靠。但其库区回水长度较长为14.1km，库区内为新桥林场，经常有场内林木采伐活动，势必对库区植被造成人为破坏，需注意采伐期间的植被保护。（2）水源保护措施和保护方案①建立水源保护区。新桥自来水厂取水口上游1000米水域及其两侧外延50米（若遇公路和高速公路则以公路和高速公路为界，不含公路和高速公路）范围陆域为水源保护区。②加强对水源保护的管理。在取水口处设立警示牌，水源保护区内禁止110/110 新桥水厂改扩建工程初步设计报告新建、扩建与供水设施和保护水源无关的建设项目；禁止向水域排放污水，已设置的排污口必须拆除；不得设置与供水需要无关的码头，禁止停靠船舶；禁止堆置和存放工业废渣、城市垃圾、粪便和其他废弃物；禁止设置油库；禁止从事种植、放养禽畜，严格控制网箱养殖活动；禁止可能污染水源的旅游活动和其他活动。在水源保护区范围内发现有人从事以上行为的，报告水行政执法部门、环境保护部门，对此进行严厉打击。特别是对在取水口附近采砂的行为要坚决取缔。1.工程管理1.1.建设管理组建项目建设法人单位，按照“项目管理法人、招投标制、监理制、合同制”要求进行工程建设管理。1.1.1.建设管理机构按照村镇供水工程特点和国家现行有关政策，指定由衡山县水利局任项目法人单位，负责工程的实施。项目建设实行项目法人负责制，独立核算，水利局负责项目建设中的技术指导、资金管理及质量监督。由县政府领导牵头，新桥镇及贯塘乡人民政府抽出专职人员组成协调小组，负责调解项目建设中的各种矛盾纠纷和其他事务。1.1.2.建设管理及管理制度110/110 新桥水厂改扩建工程初步设计报告农村饮水安全集中供水工程设计、施工、安装和运行管理要严格按照国家有关的技术标准和规范执行，供水材料、设备选购要积极推行招标采购和方式，做到质优价廉。工程建设采购，必须采用经过国家认证的质量监督机构检测合格的设备和产品，采购人员要根据工程建设对设备的需要，广泛了解相关产品信息，选择质优、价廉、配套齐全、售后服务好的设备供应商，以保证工程建设质量。施工质量是工程的生命，强化项目施工质量管理是确保工程“优质、高速、安全、低耗”的重要措施。高质量的施工是确保工程顺利进行，如期竣工，投入运行的关键。在施工前，必须根据工程设计，从工程实际出发，制订周密细致、切实可行的计划方案，并按计划做好各部门各工种的协调工作，在项目实施过程中，要拟定严密的施工组织方案，制定出施工进度表，内容包括：（一）组织管理1、积极推行工程建设项目法人责任制、招标投标制、工程建设监理制，切实加强质量管理，建立健全行之有效的质量监管机制，确保工程建设质量并按期完工。通过招标、投标、议标，审核施工队伍的水利施工资质，选技术力量强、水利工程施工经验丰富、质量信誉好、资金雄厚的专业施工队伍施工。2、抓好宣传发动工作，确保集资集劳按时到位。向受益村民讲解政策，主群众了解情况，激发群众的积极性，保证工程及时完成受益。3、争取多方支持，确保职能部门齐心协力。4、做好勘探规划，确保工程发挥最佳效益。充分征求广大受益户的意见，力求供水成本最低，保障工程水源充足。110/110 新桥水厂改扩建工程初步设计报告5、实行工程监理制度，选择有丰富水利工程经验，信誉好，责任感强的监理单位担任工程的监理工作。对设备材料的施工质量进行严格检查，防止偷工减料、以次充好等现象发生，杜绝隐患。6、加强工程项目监督和检查，发改委、财政局和水利局组织力量定期检查建设资金使用情况、施工进度和施工质量。7、实行工程验收制度，工程施工完毕，试运行正常后，由施工方提出验收申请，由工程建设指挥部邀请有关单位进行验收，验收合格后方可交付使用。验收合格后应整理收集竣工图纸、竣工结算书等竣工资料。（二）技术管理整个工程设计和施工都应严格按照工程技术规范及其它相关规范进行。施工前，设计单位要向施工单位对图纸进行图纸技术交底。施工过程中，设计方应经常深入现场，及时、因地制宜地修改设计中考虑不合理或不周全的地方，使理论与实践结合起来，并随时解决施工中出现的技术问题。施工完成后，建设、设计、施工、监理单位共同对工程进行验收，审核竣工图等竣工资料。（三）资金管理为了避免资金流失、挪用，资金管理要做到专户专储，专款专用。资金的调拨必须经管理机构同意后方可进行。为了确保施工质量，提高效率，实行质量保证金制度，奖优罚劣。110/110 新桥水厂改扩建工程初步设计报告1.1.运营管理1.1.1.运营管理机构工程建成后由新桥水厂作为项目法人单位担负工程管理工作。本水厂设计日供水规模为5000m3/d，按照《村镇供水单位资质标准》（SL308），结合水厂实际情况，本着节约成本为出发点，确定人员编制为12人。设制水、化验人员2人，运行及安装维修人员2人，计量监测人员2人，由2人负责收取新桥镇水费，另4人负责收取贯塘片水费。1.1.2.运营管理采取以下措施对工程进行管理：（1）水源保护。设立水源保护区，在取水口处设立警示牌，水源保护区内禁止新建、扩建与供水设施和保护水源无关的建设项目；禁止向水域排放污水，已设置的排污口必须拆除；不得设置与供水需要无关的码头，禁止停靠船舶；禁止堆置和存放工业废渣、生活垃圾、粪便和其他废弃物；禁止设置油库；禁止从事种植、放养禽畜，严格控制网箱养殖活动；禁止可能污染水源的旅游活动和其他活动。（2）水源监测。正常监测每月上、中、下旬各监测一次，暴雨时加测，资料整理归档以利于建立降雨—浊度关系曲线。并根据曲线建立浊度—加矾量关系曲线，使之达到科学管理的目的。110/110 新桥水厂改扩建工程初步设计报告（3）用户监测。在雨季供水时，设计若干监测点。每天定时观测管网水压情况，并进行自来水余氯观测工作，找出并掌握规律，正确合理地指导加氯等生产工艺。（4）抓好上岗人员培训工作。借鉴其他供水企业的先进管理和运行经验，不断提高职工素质和运行操作和管理水平，使水厂供水处在正常运行状态。1.1.水价分析1.1.1.成本分析供水成本主要包括：购水成本（购买原水应含水资源费）、生产管理人员工资及福利费、药剂费（地表水需沉淀净化等）、消毒药剂费、燃料及动力费（电费）、维护修理费（按类似工程测算值或固定资产投资的1%左右）、大修费、折旧费等。以上成本中除折旧费外的各项构成年经营成本，全部项目构成总成本，需分项计算并说明依据。年制水成本=水资源费+动力费+药剂费+工资福利+管理费+维护费+年折旧费+大修基金+贷款利息（其它）水价=年制水成本/年供水量（1）基础资料①工程受益期：根据《水利经济计算规范》的有关规定本工程的综合受益使用按30年计。计算效益期为2043年（30）年110/110 新桥水厂改扩建工程初步设计报告②供水和净水能力为5000m3/d。③基准年选为工程受益第一年（2013）年④人员编制为12人，工资按每人1.5万元。⑤社会折现率为12%。⑥电费按0.8元/度计。⑦残留价值不计。（2）受益期内年运行费用（C）计算：①动力费用：N=67.2KW工作时间每天按24小时计算，则年利用8760小时。C1=67.2×8760×0.8=47.1万元②药剂费用：（按0.05元/m3计）C2=5000×365×0.05=9.13万元③工资福利费用：（按年人均产值2.0万元的1%计）C3=12×1.5+2.0×0.01×12=18.24万元④水资源费用(按0.02元/m3计)C4=5000×365×0.02=3.65万元⑤其他费用（按以上三种费用之和的10%计）C5=（C1+C2+C3+C4）×10%=78.12×10%=7.81万元共计税前运行费用为：C税前=C1+C2+C3+C4+C5=85.93万元（3）工程折旧及大修费用110/110 新桥水厂改扩建工程初步设计报告工程建设折旧费用按照“水利工程固定资产基本折旧和大修规费率”的有关规定计算。按本次工程建设投资费用，计算本农村饮水安全集中供水工程折旧费用及大修费用。折旧大修费用计算表序号固定资产名称造价（万元）每年折旧费每年大修费折旧率（%）折旧费（万元）大修率（%）大修费（万元）合计39.4914.271供水工程水厂设备245.661.84.4212.46供水管网946.812.523.670.757.12房屋土建工程362.442.07.2513.623机电设备109.083.84.1511.091.1.1.供水成本核算（1）供水水量确定根据设计年供水量计算，即按设计日平均供水量乘以365天计算确定。年供水量（日变化系数取1.5）Qa=Q设/k日×365=5000*365/1.5=121.7万m3（2）供水成本本供水工程供水成本如下表：序号费用名称单位金额备注一年运行费用水资源费万元3.65动力费万元47.1药剂费万元9.13110/110 新桥水厂改扩建工程初步设计报告工资福利万元18.24其他万元7.81二年折旧费万元39.49三年大修费万元14.27合计万元139.69（2）水价成本计算水价=年制水成本/年供水量=139.69/121.7=1.1478元/m3由以上计算可知，该供水工程运行水价成本为1.15元/m3。1.1.1.经济分析近几年，农民生活水平不断提高，对生活质量的要求也越来越高。农村饮水安全工程是一项民心工程，农民自筹资金少，不对会他们的生活造成什么影响，能够解决喝上清洁水的问题也是当地群众的迫切需要。供水工程建成后的供水水价一般为1.3元/m3，按每人每天90L/d计算，四口之家一年耗用水131.4m3，水费为170.82元，这是一般的农村家庭完全能够承受的。2.设计概算2.1.工程简要说明1、该工程位于衡阳市衡山县，新桥镇位于衡山县西北部，距衡山县城40km，与衡阳、湘乡、双峰三县接壤，。新建新桥水厂以新桥水库为水源，水厂设计规模为5000m3/d，按照每天工作24小时，K日=1.5，K时=2.0，进行水厂设计。该工程包括：取水工程、输水工程、净水工程、配水工程四个部分。110/110 新桥水厂改扩建工程初步设计报告2、本次设计主要服务范围：新桥镇的隆资村、良田村、檀树村、石仓村、永济村、上界村、梅溪村、堆积村等8个村；江东乡的江东村、旺洲村、荷关村、白山村、椿梓村、南坪村、南村、石桥村等8个村；贯塘乡的贯塘集镇、石丰村、五星村、天托村、东阳村、新塘村等6个村；以及江东中学、江东完小等2所学校，共22个村28975人和2所学校1361人，合计不安全饮水人口30336人，以及原新桥水厂供水范围服务人口共13035人。1.1.投资主要指标建设项目名称：衡山县农村饮水安全项目新桥水厂改扩建工程章节工程或费用名称概算金额（万元）技术经济指标费用比重建筑工程设备安装工程其他费合计单位数量单位价值(万元)　　第一部分：工程费用1376.50354.74　1731.24m³/d50000.3587.51%一　建筑结构专业362.44　　362.44　　　　二　厂区管道及道路专业67.25　　67.25　　　　三　厂外供水管网专业946.81　　946.81　　　　四　工艺专业　245.66　245.66　　　　五　电气专业　109.08　109.08　　　　　　第二部分：工程建设其他费用　　152.90152.90m³/d50000.037.73%一　建设用地费　　14.4014.40亩4.972.90　二　建设单位管理费　　5.405.40　　　　四　建设工程监理费　　38.1238.12　　　　五　联合试运转费　　3.553.55　　　　六　勘察设计费　　63.9063.90　　　　　1工程勘察费　　13.85　　　　　　2工程设计费　　50.05　　　　　七　环境影响咨询服务费　　6.386.38　　　　110/110 新桥水厂改扩建工程初步设计报告十　工程保险费　　5.195.19　　　　十二　招标代理服务费　　15.5515.55　　　　十三　施工图审查费　　0.420.42　　　　　　第一、二部分费用合计1376.50354.74152.901884.14m³/d50000.3895.24%　　预备费　　94.2194.21m³/d50000.024.76%一　基本预备费　　94.2194.21　　　　　　建设项目总投资1376.50354.74247.111978.35m³/d50000.40100%1.1.编制依据和主要问题1、根据2011年12月广东城建达设计院有限公司施工设计图纸，工程编号：2011-A110；2、中华人民共和国国家标准2008年《建设工程工程量清单计价规范》（GB50500-2008）。3、建标[2011]1号关于印发《市政工程设计概算编制办法》的通知；4、建质[2004]16号《市政公用工程设计文件编制深度规定》；5、建标[2007]163号《市政工程投资估算指标》；6、湘建价[2006]330号《湖南省建设工程计价办法》；7、湘建价[2009]406号关于颁发《湖南省建设工程工程量清单计价办法》的通知；8、2006《湖南省市政工程消耗量定额》；9、2006《湖南省安装工程消耗量定额》；10、同类工程或类似工程技术经济指标。110/110 新桥水厂改扩建工程初步设计报告1.1.基础价格1.1.1.水平年工程概算基础价格水平年为2011年。1.1.2.人工工资单价人工日工资单价按50元计算。1.1.3.材料价格1、可调材料价格按湖南省衡阳2011第四期(7-8月)信息价进行调整；2、缺项部分根据市场询价。1.2.其他费用1、建设用地费：暂按2.9万元/亩估列，今后应根据实际情况据实调整；2、建设单位管理费：按财政部财建[2002]394号文关于印发《基本建设财务管理规定》的通知执行；3、工程质量监督费：按湘价费[2008]122号湖南省物价局湖南省财政厅关于发布《湖南省建设系统收费管理暂行办法》通知计算；4、建设工程监理费：按国家发改委、建设部发改价格[2007]670号关于印发《建设工程监理与相关服务收费管理规定》计算；5、联合试运转费：按第一部分设备安装工程费用的1%计算；6、勘察设计费：按国家计委、建设部计价格[2002]10号关于发布《工程勘察设计收费管理规定》的通知标准；110/110 新桥水厂改扩建工程初步设计报告7、施工图预算编制费：按工程设计费的10%计算；8、竣工图编制费：按工程设计费的8%计算；9、环境影响咨询服务费：按国家计委、国家环保总局计价格[2002]125号发布的《关于规范环境影响咨询收费有关问题》的通知计算；10、劳动安全卫生评审费：依据建标[2007]164号文《市政工程投资估算编制办法》按第一部分工程费用的0.1%计算；11、场地准备费及临时设施费：依据建标[2007]164号文《市政工程投资估算编制办法》按第一部分工程费用的0.5%计算；12、工程保险费：按第一部分工程费用的0.3%计算；13、招标代理服务费：按国家计委计价格[2002]1980号文关于印发《招标代理服务收费管理暂行办法》的通知计算；14、施工图审查费：根据发改价格〔2011〕534号国家发展改革委关于降低部分建设项目收费标准规范收费行为等有关问题的通知按勘察设计费的6.5%计算；15、设计咨询费：按第一部分工程费用的0.4%计算；16、基本预备费：按第一、二部分费用之和的8%计算；17、根据国家计委99年1340号文规定，本工程预算不计列涨价预备费；18、本工程资金来源暂按政府投资考虑不计列建设期贷款利息费用。110/110 新桥水厂改扩建工程初步设计报告1.1.资金筹措经概算完成该工程的全部建设内容共需投资1999.81万元。根据国家投资、省、市、县级配套、群众自筹投资相结合的原则，需要国家解决投资1599.85万元，地方配套319.97万元，群众自筹80万元。2.对下阶段工作的要求和建议1、下阶段施工图设计中，应对现状供水管道进行详细调查，核实现状管道供水情况。2、摸查新建给水管道沿线各种现状管线，便于管道施工。3、详细、测量摸查现状水厂各构筑物进出水管道现状、标高等资料。4、对厂区进行详细地质钻探工作，优化结构设计。110/110 新桥水厂改扩建工程初步设计报告附件：110/110 新桥水厂改扩建工程初步设计报告110/110'
