扬州市建筑工程施工图

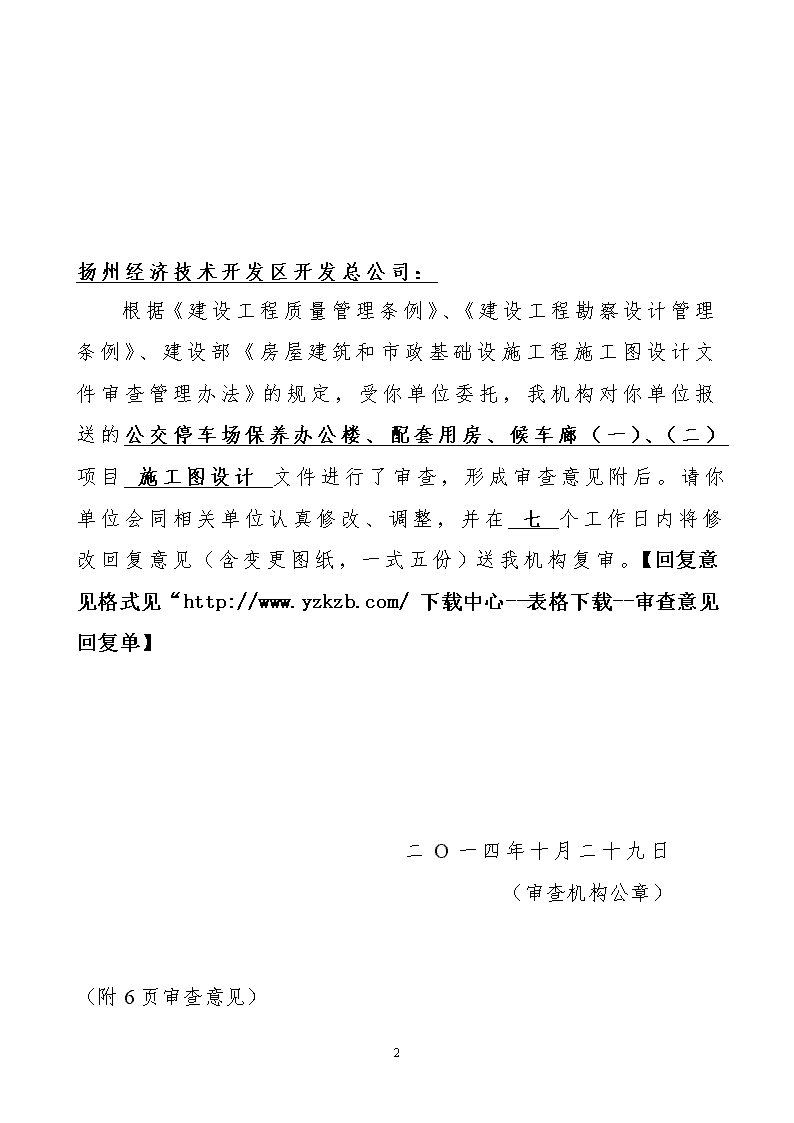

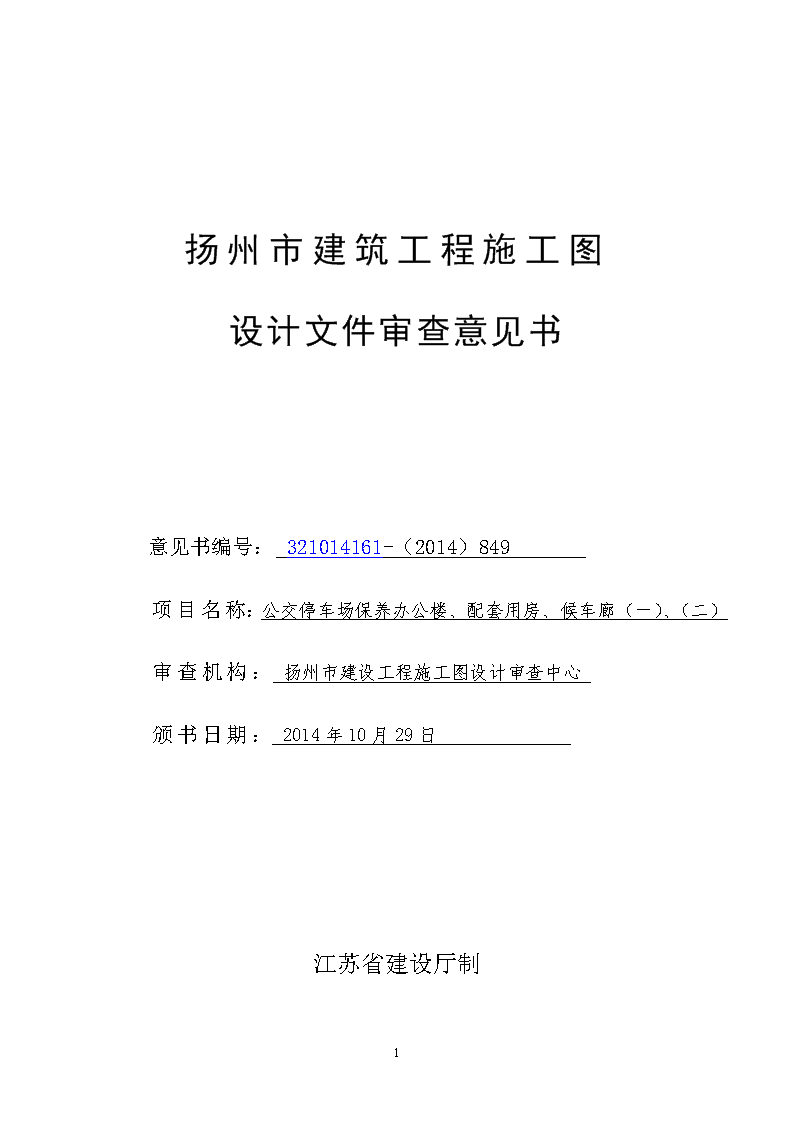

'扬州市建筑工程施工图设计文件审查意见书意见书编号：321014161-（2014）849项目名称：公交停车场保养办公楼、配套用房、候车廊（一）、（二）审查机构：扬州市建设工程施工图设计审查中心颁书日期：2014年10月29日江苏省建设厅制10 扬州经济技术开发区开发总公司：根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》的规定，受你单位委托，我机构对你单位报送的公交停车场保养办公楼、配套用房、候车廊（一）、（二）项目施工图设计文件进行了审查，形成审查意见附后。请你单位会同相关单位认真修改、调整，并在七个工作日内将修改回复意见（含变更图纸，一式五份）送我机构复审。【回复意见格式见“http://www.yzkzb.com/下载中心--表格下载--审查意见回复单】二O一四年十月二十九日（审查机构公章）（附6页审查意见）10 项目概况项目名称公交停车场保养办公楼、配套用房、候车廊（一）、（二）建设单位扬州经济技术开发区开发总公司项目地址开发区建筑面积1760.85M2建筑总高度6.9M建筑层数公交停车场保养办公楼地上一层局部二层；配套用房、候车廊（一）、（二）地上一层耐火等级二级场地类别Ⅲ类抗震等级三级人防等级——基础形式独基结构体系　框架　送审日期2014-10-23勘察单位扬州大学工程设计研究院资质等级甲级设计单位扬州大学工程设计研究院资质等级甲级审查意见审查范围本次审查不包含：无。建设单位、勘察设计企业和注册执业人员以及相关人员违反相关法律、法规规定的情形无违反相关法律、法规规定的问题。违反国家及地方节能建筑设计标准和节能要求的情形本工程建设单位提供的建筑节能设计文件基本齐全，节能设计存在不符合《强制性条文》和强制性标准的问题，设计应整改完善，并报我中心复查。10 建筑节能专项审查意见表建筑专业：（一）无违反“强条”之处。（二）无违反“强标”之处：给排水专业：施桥公交停车场配套用房:（一）无违反“强条”之处。（二）违反“强标”之处：1、水施1/2，“一层给排水平面图”本工程公共场所的卫生间洗手盆应采用感应式或延时自闭式水嘴，图中为普通水嘴；违反《民用建筑节水设计标准》GB50555-2010第6.1.5条要求。施桥公交停车场保养办公楼:（一）无违反“强条”之处。（二）违反“强标”之处：1、水施5/5，“给水支管系统图”本工程公共场所的卫生间洗手盆应采用感应式或延时自闭式水嘴，图中为普通水嘴；违反《民用建筑节水设计标准》GB50555-2010第6.1.5条要求。2、水施5/5，“给水支管系统图”本工程市政压力为0.25MPa，（水施1/5，设计说明），一层给水支管应设减压设施，保证各用水点处供水压力不大于0.20MPa，图中未设置；违反《民用建筑节水设计标准》GB50555-2010第4.1.3条要求。施桥公交停车场侯车廊:（一）无违反“强条”之处。（二）违反“强标”之处：1、水施1/1，“给水系统图”本工程市政压力为0.25MPa，一层给水支管应设减压设施，保证各用水点处供水压力不大于0.20MPa，图中未设置；违反《民用建筑节水设计标准》GB50555-2010第4.1.3条要求。电气专业：（一）无违反“强条”之处。（二）无违反“强标”之处：（三）其它：1、缺走道、厕所、办公室的标准和实际设计照度值和LPD值。（保养办公楼）2、缺厕所的标准和实际设计照度值和LPD值。（配套用房）违反强制性条文数0违反强制性标准数4审查人申敏节能专项审查号10161-J03审查人王海林节能专项审查号日期审查人丁渝靖节能专项审查号10161-J182014.10.29审查人节能专项审查号10 （建筑）专业审查意见（一）无违反“强条”之处：（二）无违反“强标”之处：（三）设计深度：1.应按DGJ32/J16-2005-6.1.1.4条要求设置通长窗台梁,希与结构专业联系,如未设,应补.2.设计说明中"刚性防水层,二道设防"均为老规范用语,应按新规GB50345-2012予以修改,分格缝缝宽按-4.7.4要求宜为12-20mm.设计人宋国辉专业负责人殷加华审核人竺文元注册师宋国辉执业印章号3200022-003违反强制性条文数0违反强制性标准数0审查人申敏认定证书号10161-1006日期审查人认定证书号2014.10.2910 （结构）专业审查意见（一）无违反“强条”之处：（二）无违反“强标”之处。（三）设计深度及其它：1、配筋应采用全楼非刚性假定复核。2、楼面部位板厚度小于120时应加算挠度、抗裂，埋管时应提出相应施工要求。卫生间结构下沉深度应符合水专业要求。结构专业应配合。3、楼梯梯段板的分布钢筋其配筋率不宜小于受力钢筋的15%，且不宜小于0.15%。请复算。4、±0.00应由建筑、给排水专业会签确认并与市政管网衔接。5、栏杆水平荷载取1.0KN/M，另建议竖向荷载取1.2KN/M核算。6、手算计算书补充：a填充墙自重荷载计算KN/M、隔墙自重荷载计算KN/M。当墙下不布置梁时，固定隔墙的自重可换算为等效均布荷载并计入楼面永久荷载标准值中。b楼梯间的荷载计算在结构整体电算时，楼梯间楼面荷载的输入？是否参与整体计算？c楼梯斜板弯压核算d建议补充柱轴压比及柱计算长度系数筒图。（特别底层柱算至基础顶！）37、框架梁、柱中心线不宜大于柱截面该方向宽度的1/4，部分框架梁、柱偏心距大于方该方向柱宽的1/4，可采取增设梁的水平加腋等其它措施。9m梁起拱高度？8、边榀框架梁的扭矩经折减后，应按《混凝凝土规范》第7章相关的弯剪扭承载力要求应核算所需要抗扭纵向钢筋和箍筋。9、装修等静荷载结构计算时应考虑足够予留量。10、候车廊钢结构制作详图与制作工艺有关，而各钢结构制作单位的制作工艺不尽相同，若设计合同未明确要求编制钢结构制作详图，则钢结构设计内容仅为钢结构设计施工图，不包括钢结构制作详图。此条可写入设计说明。11、场地与地基中等复杂(二级)，基础设计等级为乙类，相邻柱最大沉降差可依据沉降曲线进一步核算。相关计算提供我办。12、基坑开挖时，如遇函、沟、洞应妥为处理。基础设计应按整改后的勘察报告复核。验槽应按GB50007-2011新规范相关规定说明。基槽须夯实。侯车廊锚栓抗拔等验算应补充。13、办公室框架边柱h=450、C25梁纵筋20锚入边柱直线段不足0.4Lae(GB50010-201011.6.7)计算直线长度应扣除柱筋保护层及考虑梁下弯直筋与柱筋的最小间距。(8度、二级框架构造)设计人杨卿专业负责人王兵审核人王兵注册师王兵执业印章号3200022-S003违反强制性条文数0违反强制性标准数0审查人金顺昌认定证书号10161-S1001日期审查人认定证书号2014.10.2910 （抗震）专业审查意见（一）无违反“强条”之处：（二）无违反“强标”之处：（三）设计深度及其它：1、部分单框架应加强。2、计算书中应打印超配筋超配筋信息。3、楼梯间及人流通道的填充墙抗震构造措施应加強。4、楼梯梁、梯柱、梯板受力筋应明确锚固长度为多少d（Lae）5、角柱、柱箍筋按8度构造复核。6、楼梯间柱及因设填充墙的边柱部位可能形成短柱，柱箍筋应全高加密，配箍率应大于1.2%。7、框架边柱应选“双偏压”复核。8、钢筋混凝土构造柱，其施工应先砌墙后浇构造柱，此条应写入设计文件。9、框架的节点核芯区应进行抗震验算(框架应遵守：强柱、弱梁、更强核芯区)核芯区截面抗震验算方法应符合本规范附录D的规定。手算或打印相关电算计算成果均可。(GB50011-20106.2.14)。10、≥9m框架梁支座配筋率、箍筋直径、梁底受力筋，请按GB50011-20106.3核查核算。该梁抗裂、挠度也应核算。设计人杨卿专业负责人王兵审核人王兵注册师王兵执业印章号3200022-S003违反强制性条文数0违反强制性标准数0审查人金顺昌认定证书号10161-S1001日期审查人认定证书号2014.10.2910 （给排水）专业审查意见施桥公交停车场配套用房:（一）无违反“强条”之处。（二）违反“强标”之处：1、水施1/2，“设计说明”本工程冷水管采用PP-R管，冷水立管及室外接口试验压力为0.60MPa；违反《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005第5.6.1条要求。（三）其它：1、水施1/2，“设计说明”给水管道使用前应进行冲洗、消毒。施桥公交停车场保养办公楼:（一）无违反“强条”之处。（二）违反“强标”之处：1、水施1/5，“设计说明”七，消火栓给水系统；本工程室外消防用水量应为25L/S，设计中为20L/S；违反《消防给水及消火栓系统技术规范》GB50974-2010第3.3.2条要求。（三）其它：1、水施4/5，“屋面给排水平面图”消防水箱给水管宜设计量水表，屋顶消防水箱应采取保温措施。2、水施5/5，“消防给水原理图”消防水箱溢流管应设置防虫网。施桥公交停车场侯车廊:（一）无违反“强条”之处。（二）无违反“强标”之处：设计人王爱忠专业负责人陈新审核人陈新注册师执业印章号违反强制性条文数0违反强制性标准数2审查人王海林认定证书号10161-W1006日期审查人认定证书号2014.10.2910 （电气）专业审查意见（一）无违反“强条”之处。（二）违反“强标”之处：1、说明7.1、7.2中和NH-BV导线未标注线缆电压等级或不全，不符合JGJ16-2008第7.4.3条要求。（保养办公楼、配套用房）2、AL1箱功率因数偏低，不符合DGJ32/J96-2010第5.1.5.1条要求。（保养办公楼）3、开水炉插座回路未设置RCD，不符合JGJ16-2008第7.7.10条要求。（保养办公楼、配套用房）4、屋顶防雷平面图中接闪器网格偏大，不符合GB50057-2010第5.2.12条要求。（保养办公楼）（三）设计深度及其它：1、GB50034-2004、GB50057-94、GB50054-95已废止2、1）确认保养车间的防爆区域，且防爆灯具规格、型号未按规范要求标注。2）材料表中部分设备规格、型号未标注。（保养办公楼）3、1）AL1箱总RCD未采用报警式，不应采用5P。2）AL1箱的WLM1.2回路线缆载流量校验一下是否偏小。3）挂壁式空调回路未设置RCD(见JGJ16-2008第7.7.10条)。4）AL2箱总RCD不应采用5P。5）AL2箱ELV回路，导线根数标注及采用RCD均不够准确。6）AL2箱平面图中，未见MEB箱，且未见接地平面图中至MEB的引上线。7）残疾人按钮未说明采用安全电压。8）10轴与F轴相交处楼梯疏散门未设置安全出口标志灯具。9）增加GB50057-2010第4.3.5.6条要求。10）校验7轴处疏散照明照度值是否符合要求。（保养办公楼）4、1）挂壁式空调回路未设置RCD(见JGJ16-2008第7.7.10条)。2）AK箱进户端宜装设带保护的开关电器（配套用房）5、1）未见AL箱。2）缺主要设备材料表。3）候车廊进线在室外宜采用电缆。（候车廊）设计人孟晓春专业负责人李新兵审核人李新兵注册师执业印章号违反强制性条文数0违反强制性标准数4审查人丁渝靖认定证书号10161-E1005日期审查人认定证书号2014.10.2910 审查综合意见一、送审资料基本齐全，设计深度基本达到有关规定要求。二、本工程施工图设计各专业存在不符合《强制性条文》的问题共计0条，不符合应执行标准的问题共计10条。三、设计应按各专业审查意见整改，待我中心复查合格后予以通过。审查项目负责人（签字）：审查机构法定代表人（签字）：二Ｏ一四年十月二十九日注：此意见书一式四份，建设单位二份，审查机构、建设行政主管部门各一份。10'
