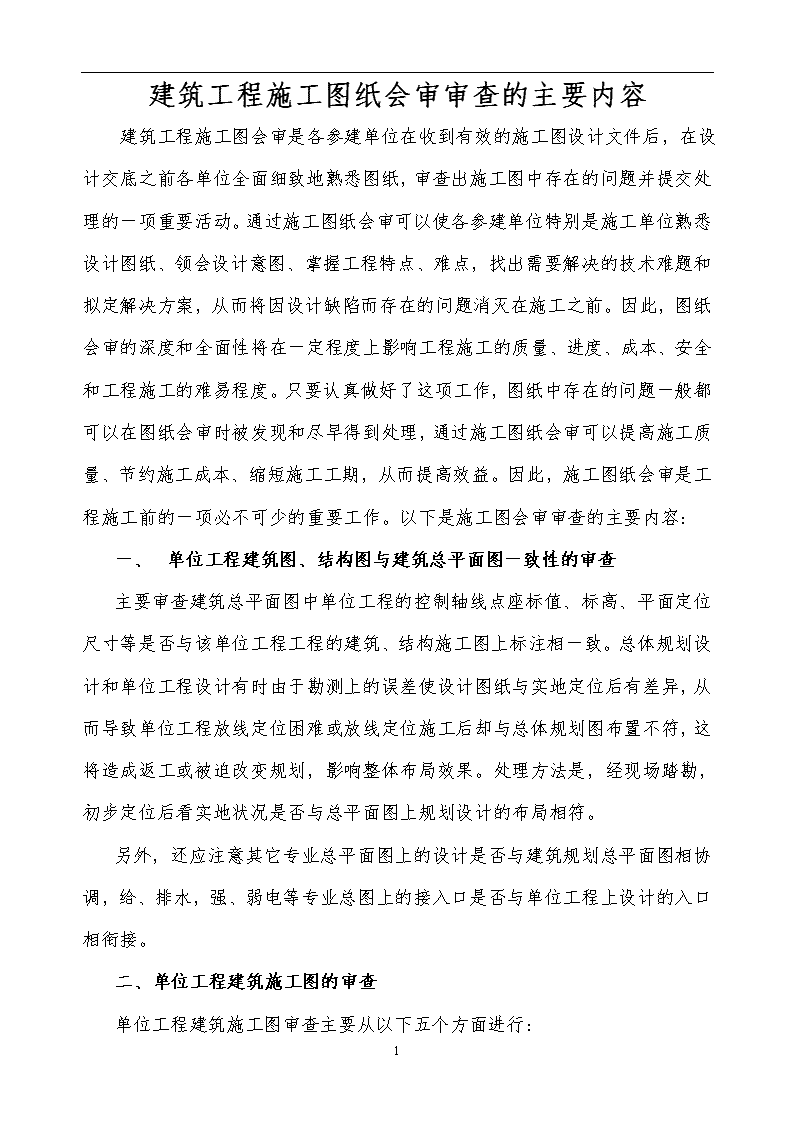

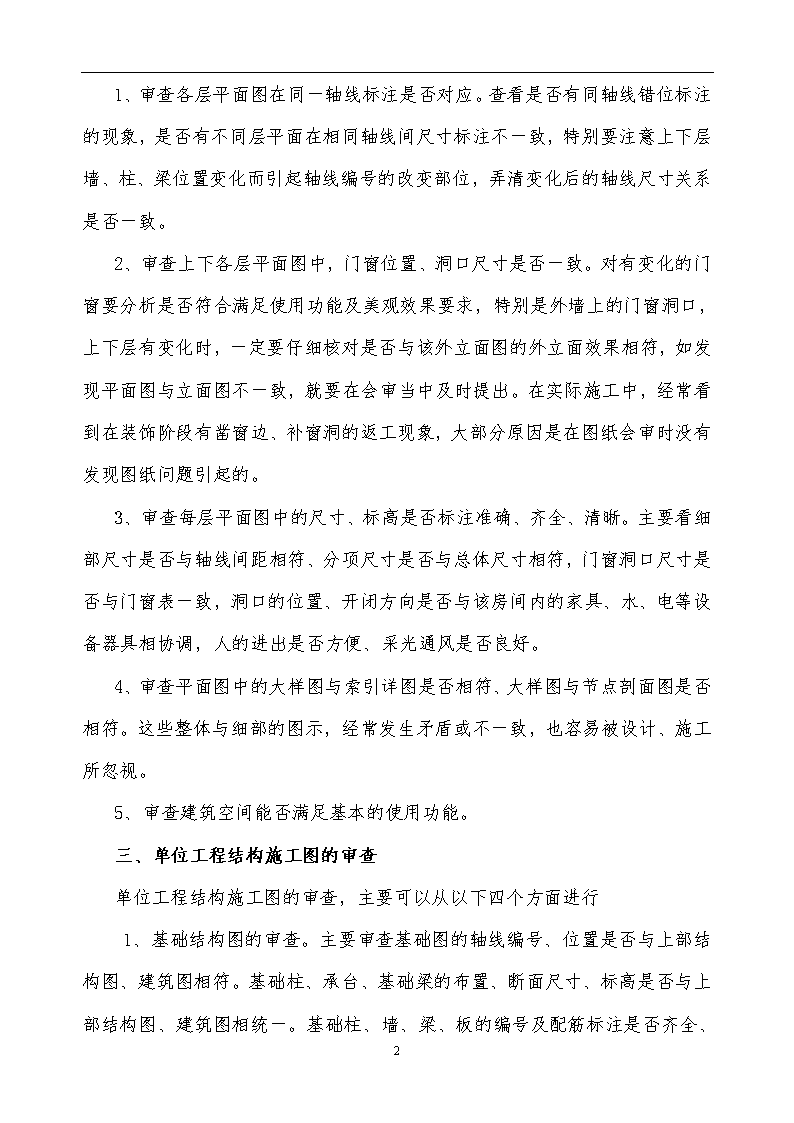

'建筑工程施工图纸会审审查的主要内容建筑工程施工图会审是各参建单位在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。因此，施工图纸会审是工程施工前的一项必不可少的重要工作。以下是施工图会审审查的主要内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：8 1、审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。2、审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰阶段有凿窗边、补窗洞的返工现象，大部分原因是在图纸会审时没有发现图纸问题引起的。3、审查每层平面图中的尺寸、标高是否标注准确、齐全、清晰。主要看细部尺寸是否与轴线间距相符、分项尺寸是否与总体尺寸相符，门窗洞口尺寸是否与门窗表一致，洞口的位置、开闭方向是否与该房间内的家具、水、电等设备器具相协调，人的进出是否方便、采光通风是否良好。4、审查平面图中的大样图与索引详图是否相符、大样图与节点剖面图是否相符。这些整体与细部的图示，经常发生矛盾或不一致，也容易被设计、施工所忽视。5、审查建筑空间能否满足基本的使用功能。三、单位工程结构施工图的审查单位工程结构施工图的审查，主要可以从以下四个方面进行8 1、基础结构图的审查。主要审查基础图的轴线编号、位置是否与上部结构图、建筑图相符。基础柱、承台、基础梁的布置、断面尺寸、标高是否与上部结构图、建筑图相统一。基础柱、墙、梁、板的编号及配筋标注是否齐全、准确无误，受力结构配筋是否合理、不足。还需根据基础结构的特点、开挖方式和可能遇到的其它不利因素，并综合考虑施工单位的施工技术条件、设备条件以及以往的施工经验等评估施工的可能性及难易程度。2、楼层结构图的审查。同样重点审查上下层结构图轴线是否错位，门窗洞口位置是否错位等矛盾。尺寸标注、标高标注是否齐全、无误。各种结构件配筋标注是否编写齐全，有无漏注，漏配。结构平面大样图是否与结构节点详图一致。屋面结构图，特别是坡屋面结构图中造型比较复杂的屋面构架图，看图纸是否全面、准确、清晰的反映其结构做法。如发现图纸不能清楚表达，应要求设计补详图表达清楚。3、审查结构图上预留孔洞、预埋钢筋，结构施工缝的留设是否有注明及特殊要求，这些部位是否有加强构造做法，如：预留孔洞设置止水环、加强配筋等。予埋管位置、数量、洞口尺寸等是否满足相应的专业图纸要求。图纸会审中若能及时发现和解决这类问题，就能避免施工后再穿墙打洞，造成墙体、楼面渗漏水或出现裂缝。4、审查结构施工图是否能满足建筑施工施图的空间使用要求和外立面装饰要求。四、单位工程建筑图与结构图之间协调性的审查8 建筑图与结构图通常是由不同设计师设计，这往往造成建筑图与结构图之间不一致。主要审查建筑图与结构图之间墙、柱、梁轴线位置、标注是否相互吻合，有无错位和矛盾。如：独立的框架柱、剪力墙、构造柱位置、数量是否相互对应；门窗洞开口位置、尺寸是否相互对应；轴线尺寸与细部尺寸是否相互一致；建筑平面图上应有梁的在结构图上是否有遗漏；墙、柱、梁、板的结构标高是否与建筑标高统一；结构梁的位置、宽度是否与上部墙体位置、墙体厚度相统一；楼梯结构图是否与楼梯建筑平面图、剖面图相符。特别注意地下车库、地下室、楼面转换层的梁截面尺寸及标高是否达到规范的规定，是否能满足建筑上使用功能的要求。五、水暖专业施工图的审查1) 图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力2) 图纸说明中是否有图例，如果有图例的话，管道施工图中是否有符号是图例中未列入的3) 图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准4) 图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准5) 图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀6) 图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准7) 图纸说明中是否明确交待管道系统的防腐做法和保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准8) 图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。这就要求施工单位技术管理人员占有并且熟悉本专业的标准图，还必须不厌其烦地逐一查阅标准图9) 地下层、首层、二层、标准层、顶层和屋面层的平面图中，各立管系统的编号、具体定位等是否一致8 10)管道平面图与管道系统图是否吻合，特别是管道走向、口径、标高、平面定位等是否吻合11)管道的平面、系统图与细部大样图是否吻合12)如果设计管道连接工艺采用法兰连接，是否有交待法兰垫片的材质和厚度13)建筑、结构专业为水暖安装专业考虑的预留洞，如消火栓箱留洞、正压送风口留洞、地下管道层水暖管沟留洞等，是否与水暖专业的要求相吻合14)进、出楼栋的管道，与室外管线图逐一进行核对，检查其平面定位、高程、管道材质、口径、连接工艺等是否有矛盾15)外立面明装的雨水立管和空调冷凝水立管，其平面定位与建筑专业是否有矛盾，特别是有没有留够外保温厚度16)外立面明装的雨水立管和空调冷凝水立管，与外立面凸出的造型之间是否有矛盾17)天面雨水斗的做法，与建筑专业的要求（通常是执行建筑专业的某张标准图）是否相吻合18)地暖盘管在地面的竖向大样图，与建筑专业做法表中，楼、地面的做法是否一致19)管道密集处（如水暖井、商铺走廊上空等处），管道排布是否有互相矛盾之处，是否有必要补充断面大样图，是否有必要补充管道联合支架详图20)管道密集处，应核算管道间距是否足够管道连接作业、防腐及保温作业的操作空间。21)喷淋系统的末端试验及放空装置，是否便于操作，是否与建筑装修专业相吻合，是否兼顾了美观8 22)室外综合管线图中各专业管线之间在高程、平面定位上是否有矛盾，特别是与检查井、阀门井之间有无矛盾，其中井的尺寸和管道、管件的尺寸均要按其外轮廓尺寸计算六、暖通空调专业图纸会审要点 1、审核暖通空调施工图是否满足规范、强制性条文要求，与其它专业设计有无相互矛盾的地方及是否存在影响使用功能的情况。图纸表达是否清晰、完整、正确；检查系统图、平面图、大样图的表达内容是否一致。 2、审核暖通空调设计参数和空调系统选择是否合理；3、审核各种设备进入设备机房的运输通道是否畅通，设备、管道和阀门布局是否合理。 4、5、对于采用风冷热泵或有冷却塔的空调系统，应审核室外空调设备的安装位置是否适当，应避免因空调设备的安装对建筑立面、运行噪音对周边环境产生不良影响。 6、审核吊顶内暗装的风机盘管、空调箱、风机箱、风口、风阀和空调管线的安装位置及标高是否满足室内装修吊顶的要求。 7、审核暖通空调风道井、管道井的的尺寸是否合适，检修门的选材、位置和朝向是否合理。 8、审核住宅建筑的空调室外机平台尺寸是否合适，安装位置是否影响外立面效果，冷媒管道和冷凝水管安装是否便利。 8 9、审核地下室车库内暖通空调和防排烟系统的各种设备、管道、风管、风阀、风口等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度是否满足规范要求；地下室进、出风口是否满足室外美观要求，人防通风系统是否符合要求。七、电气专业图纸会审要点 1、审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。 2、审核总容量及各回路的容量是否满足使用要求，电线、电缆的线径及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。 3、审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。 4、审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。 5、审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。 6、审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理。8 7、设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。  八、弱电专业图纸会审要点 1、审核各弱电子系统结构是否合理，弱电系统图与平面布置图是否一致，有无相互矛盾的地方。 2、审核弱电（监控）中心机房（包括分机房）、各相关通信运营商的通信机房（包括分机房）面积、位置、高度、预留套管等是否合理和满足规范要求，弱电井的位置是否合理和满足室外信电（光）缆的进线方式、弱电（监控）中心机房的设备布置、弱电井内的设备布置等是否合理和满足规范要求。3、 审核电缆、光缆保护管的管径或桥架规格及各子系统入户管管径是否合理，选用的管材是否符合规范的要求，4、审核平面图上各种信息插座（如数据、语音、电视等插座）布置是否合理，如户内安装报警探测器，需审核各种报警探测器的选型、安装位置是否合理。 5、弱电箱与其他专业的箱体（如电表箱、水表箱等）位置的设置、分布是否符合规范，审查户内弱电箱、可视对讲户内机的位置是否合理。 6、审查室外管井的布置是否合理，室内、外监控探头布置是否合理。  8'
