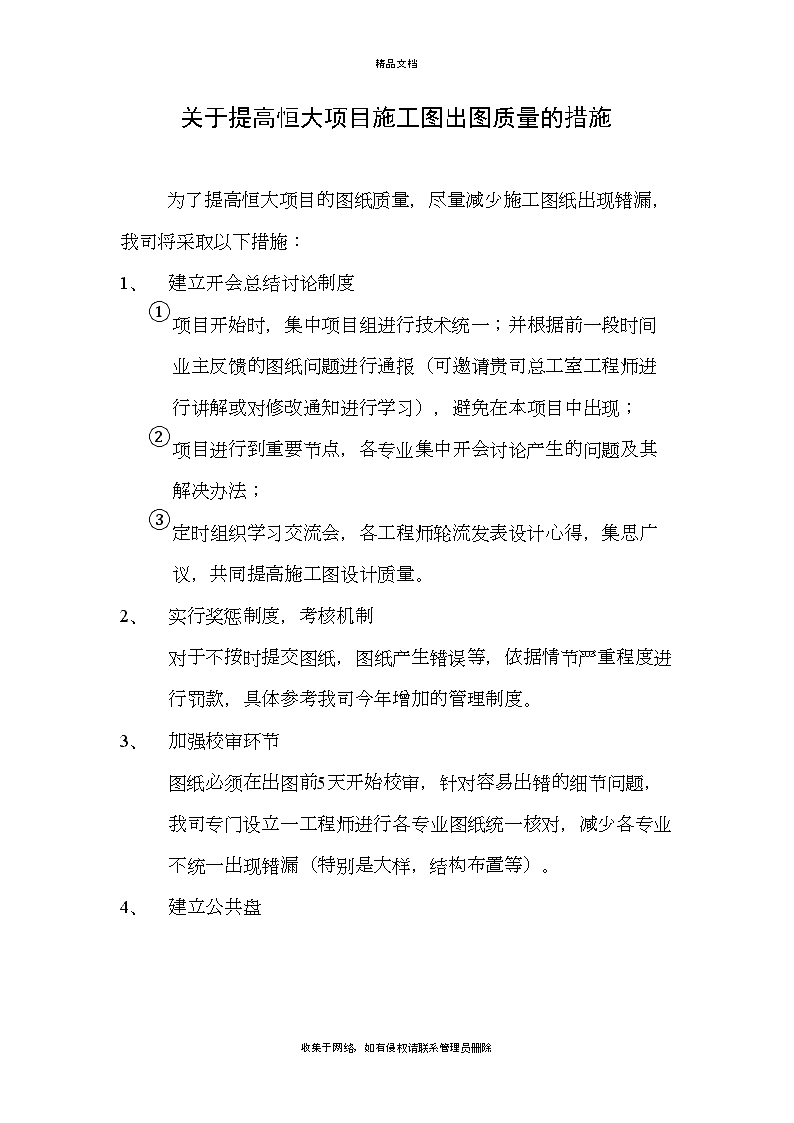

'提高施工图纸质量的措施 精品文档关于提高恒大项目施工图出图质量的措施为了提高恒大项目的图纸质量，尽量减少施工图纸出现错漏，我司将采取以下措施：1、建立开会总结讨论制度①项目开始时，集中项目组进行技术统一；并根据前一段时间业主反馈的图纸问题进行通报（可邀请贵司总工室工程师进行讲解或对修改通知进行学习），避免在本项目中出现；②项目进行到重要节点，各专业集中开会讨论产生的问题及其解决办法；③定时组织学习交流会，各工程师轮流发表设计心得，集思广议，共同提高施工图设计质量。2、实行奖惩制度，考核机制对于不按时提交图纸，图纸产生错误等，依据情节严重程度进行罚款，具体参考我司今年增加的管理制度。3、加强校审环节图纸必须在出图前5天开始校审，针对容易出错的细节问题，我司专门设立一工程师进行各专业图纸统一核对，减少各专业不统一出现错漏（特别是大样，结构布置等）。4、建立公共盘收集于网络，如有侵权请联系管理员删除 精品文档将各专业统一的做法和标准（如总说明等）及先前出现的问题、变更存入该盘，使各项目图纸达到统一并减少重犯以前的错误。1、建立各专业易出错的单项进行重点校对和提醒设计人员注意，各专业具体如下：建筑专业：i.图纸必须进行校对，避免出现低级错误。ii.各设计人员必须对自己的图纸进行核对，不要出现平、立、剖、大样上的标高对不上。iii.建筑图上预留的洞口尺寸与相应专业一致。提供给各专业的大样必须得总工看过后才能提供，避免其它专业不必要的修改。iv.各设计人员必须对自己的图纸负责，必须按规范设计。v.在晒图之前，设计人员得把打出来的图从头之尾检查一遍，以保证出图质量。结构专业：基底标高；竖向构件定位；平面布置中板标高沉降及预留洞口；楼梯碰头；大样和建筑专业统一；重要构件配筋。电气专业：1建筑专业移动家具位置后影响电气设备定位。2设备预留孔洞给排水专业：收集于网络，如有侵权请联系管理员删除 精品文档1建筑专业应根据水专业屋面雨水落水管找坡。2各层消火栓位置，建筑墙体应预留消火栓安装孔洞收集于网络，如有侵权请联系管理员删除'
