CAD施工图纸的规范学习

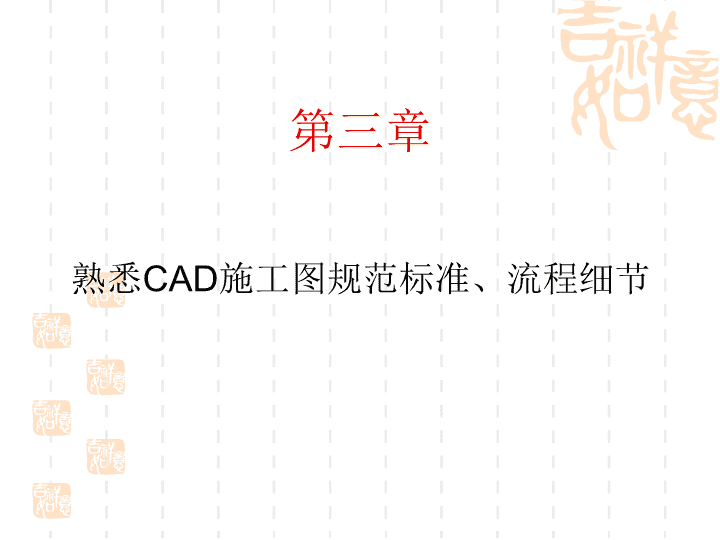

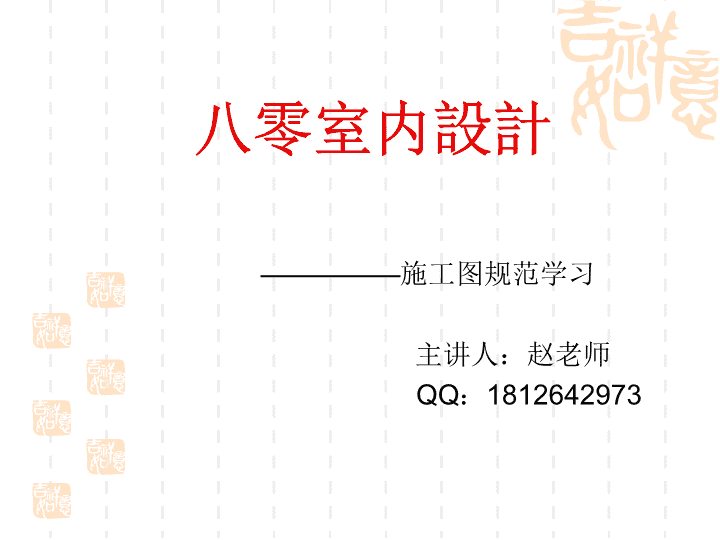

'八零室内設計—————施工图规范学习主讲人：赵老师QQ：1812642973 第三章熟悉CAD施工图规范标准、流程细节 《CAD施工图规范》一、总 则     室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。     本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02  03  04  05  ……  3.4同一幅图中，索引序号不得重复。3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。3.6检查图纸应按以下步骤进行 ①画面内容 ②尺寸标注 ③文本标注 ④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。3.8确保画面均衡、美观、各视图间应按照对应的原则排版 4.尺寸标注说明4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。  4.4门缝、抽屉缝、搁板厚度等细节不需要标注。  4.5尺寸标注严禁炸开；严禁小数点 何为EQ？EQ是施工图里常用的，就是等分的意思，例如一面5米的墙，贴大理石，施工图就可以标注每块理石长度就是EQ，就是工人或业主，自己去等分，这样更接近现场，不容易出错，设计也省去麻烦，一般需要等分的都可以标EQ。 三：图纸目录及设计说明一套图纸应有自己的目录，装饰施工图也不例外。在第一页图的适当位置编排本套图纸的目录（有时采用A4幅面专设目录页），以便查阅。图纸目录包括图别、图号、图纸内容、采用标准图集代号、备注等。在装饰工程施工图中，一般应将工程概况、设计风格、材料选用、施工工艺、做法及注意事项，以及施工图中不易表达、或设计者认为重要的其他内容写成文字、编成设计说明。 CAD绘图顺序原始结构图拆墙示意图砌墙示意图平面布置图地面布置图天花布置图天花尺寸图灯具尺寸图开关布置图强电布置图弱电布置图水路布置图立面图（N）立面索引图 原始结构图梁的标注窗及门的标注下水标注电箱标注通风及烟杆标注煤气管标注 拆墙砌墙图拆墙砌墙图案及颜色拆墙砌墙尺寸标注 CAD平面布置图 地面布置图 天花布置图 天花尺寸图尺寸标注整齐标注以墙体为基准 灯具尺寸图尺寸标注整齐标注以墙体为基准 开关布置图开关标高布置合理开关图例 强电布置图插座图例布置合理标高合理 弱电布置图插座图例布置合理标高合理 水路布置图PL画水路确定进水端线路不交叉靠墙体画线 立面索引图标注整齐立面造型（标） 课件制作谢谢观看'
