人畜饮水安全工程实施方案

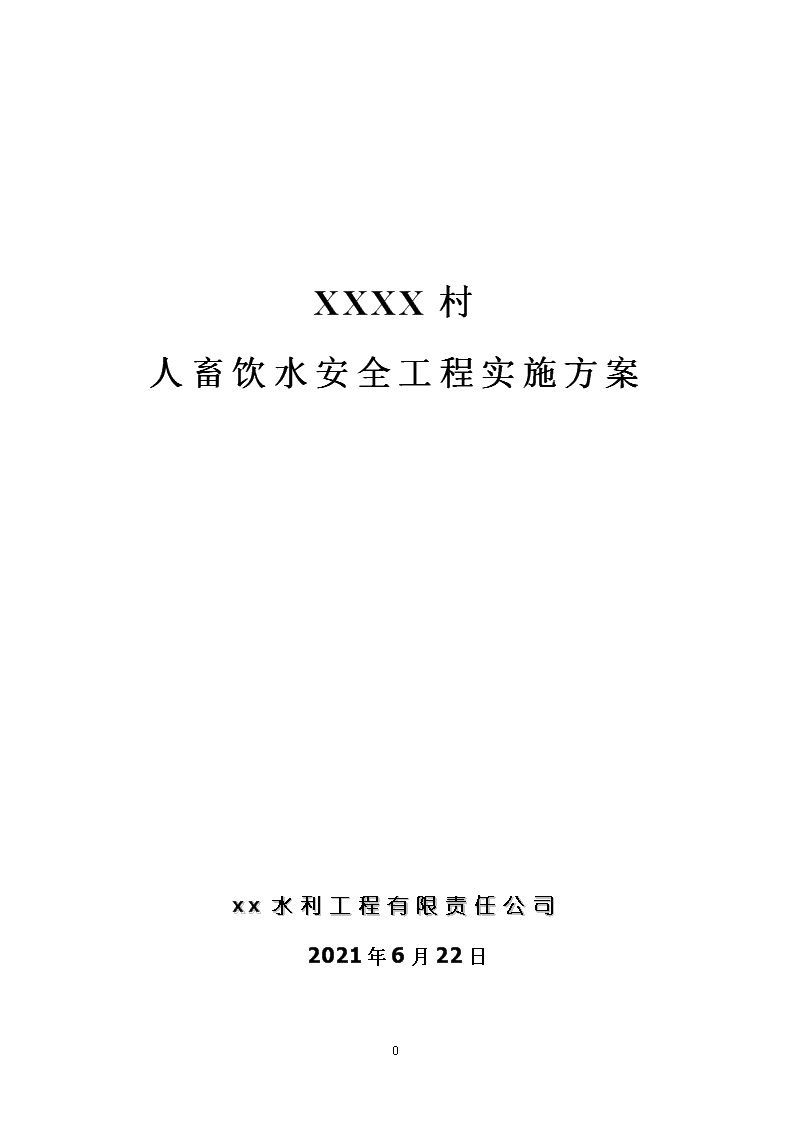

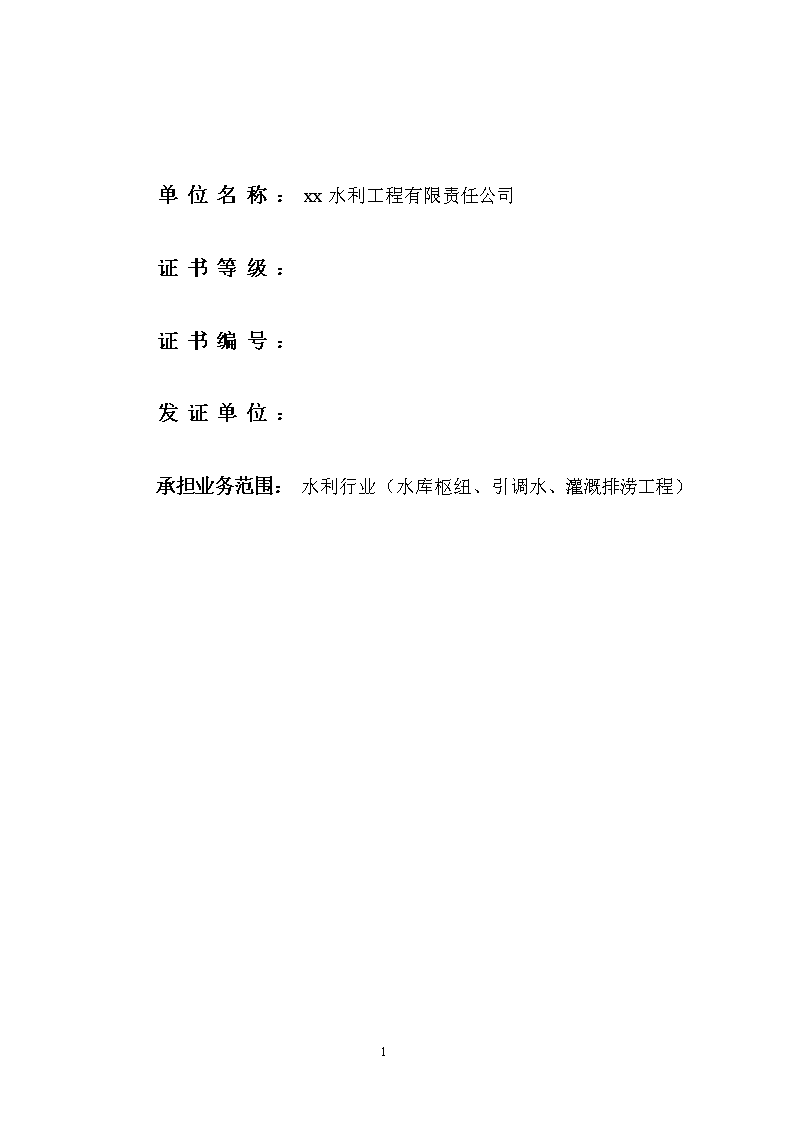

'XXXX村人畜饮水安全工程实施方案xx水利工程有限责任公司2021年6月22日-85- 单位名称：xx水利工程有限责任公司证书等级：证书编号：发证单位：承担业务范围：水利行业（水库枢纽、引调水、灌溉排涝工程）-85- 目录1综合说明11.1绪言11.2基本情况51.3供水规模51.4工程布置51.5主要建设内容61.6施工组织设计61.7工程投资概算61.8编制依据72项目概况82.1自然条件及社会经济概况82.2工程地质102.3水文及水资源评价122.4饮用水现状133建设任务和规模153.1项目建设的必要性153.2工程建设任务、目标及水平年153.3工程建设规模153.4工程总体布局及方案比选18-85- 4工程设计204.1工程概况204.2工程设计204.3防洪和抗震335施工组织设计345.1施工条件355.2主要施工方法345.3施工总布置及工期416工程概算426.1工程概述426.2投资主要指标426.3编制原则及依据426.4工程概算466.5资金筹措477工程项目管理487.1组织管理487.2建设管理487.3工程运行管理49-85- 附件：概算附件报告附件：①水质检验报告》xx疾病预防控制中心检验报告附图前附图xx村人畜安全饮水工程地理位置示意图后附图1、工程方案图xx村人畜安全饮水工程平面布置图xx村人畜安全饮水工程管网水力计算图xx村人畜安全饮水工程配水管线纵断面图xx村人畜安全饮水工程水源井连接图xx村人畜安全饮水工程检修井结构图xx村人畜安全饮水工程管理房结构图-85- 1、综合说明1.1绪言xx位于xx市、xx市和xx煤田三角地区范围内，北靠xx，南临黄河，东西长74公里，南北宽87公里，总土地面积2600平方公里，按地理位置划分为沿山区、黄灌区、后山区。全旗辖3个乡5个镇3个管委会，298个行政村，610个自然村，总人口35万，其中农业人口29万。人口约34.83万人，人口密度每平方公里147.3人。xx东、西线供水工程已覆盖了xx沿黄区及部分沿山区。2005年-2010年的“十一五农村饮水安全工程”解决了沿山区三个乡镇26个行政村的饮水安全问题。但仍有部分行政村由于管网老化，无经济能力进行维修，致使村民饮水困难。还由部分村到目前饮水还在使用压水井、大口井等，遇到用水高峰期或连续干旱时，由于水层浅，这些村会出现断水现象。这些现象都制约着社会经济的发展，急需改善。根据各方面条件，按照统筹规划、突出重点的原则，“十二五”2010-2013年规划重点解决沿山区和后山区9400人的饮水安全问题。xx村饮水安全工程属《xx市“十二五”农村饮水安全工程规划》2011年规划阶段，规划人口2800人属缺水地区，由于近几年干旱地下水位严重下降该村原有饮水井以远远不足该村人畜饮用，村民出现争水、抢水等矛盾。当地群众强烈要求改建供水管网，把保障饮水安全、维护人民健康生命，解决人民饮水困难。因此建设该工程是非常必要的。1.2基本情况-85- 1.2.1自然地理项目区位于xx半山腰，距xx镇镇政府东北3km。地理位置为东经110°32′00″～110°34′00″，北纬40°36′45″～40°37′30″。项目区属xxxx镇管辖。地貌属xx山区，地势起伏较大，地面海拔一般在1025～1060米之间。1.2.2水文气象1、气象该项目区地处中温带，属于大陆性半干旱季风气候区。本区气候总体特征是：一、风沙日多、降水量少、蒸发强烈、空气干燥、温差大、无霜期短、灾害性天气频繁；二、日照时间长、光资源丰富、热量充足；三、降水年内分布不均匀，年际变化大，一年中80％以上的降水量集中在6～9月。无霜期130d－140d，最大冻层深度为1.5米；多年平均风速为3.4米/秒，历年最大风速为23.4米/秒，冬季北风居多，夏季则以西北风为主，≥8级大风日数约为47天。2、水文⑴、暴雨成因及暴雨特性本区暴雨历时短，强度大，主要集中在7至8月。⑵、洪水特性-85- 本区洪水主要由本区暴雨形成。由于本区暴雨强度大，雨量集中，且本区多属小流域，植被较差，河道较陡，河道调蓄能力弱，从而造成洪水峰高量小，陡涨陡落，历时短，来势凶猛。洪水过程线为尖瘦型，洪峰流量与最大日平均流量相差很大。本区历年最大洪峰流量多发生在七、八月份。1.2.3交通条件项目区位于xx半山腰，距xx镇镇政府东北3km，南靠京藏高速公路，南临110国道和呼包铁路，村内及周边道路框架构成合理，道路四通八达，道路已基本硬化，交通便利。1.2.4电力条件xx农村电网改造已基本完成，用电十分充足。10KV高压线路距离井泵房120m，为施工提供了便利条件和供电保障。1.2.5通讯条件近年，通过全乡人民的共同努力，各面事业取得了很大的发展，特别是通讯、网络、邮电设施得到了较快发展。1.2.6社会经济情况xx村隶属于xxxx镇,当地共有800户，总人口2800人，人口全部为农业人口。奶牛100头（只），总耕地面积2000亩。村民收入主要以农业为主，农民人均收入4000元。1.2.7工程地质1、区域地质本地区主要出露岩性为太古界变质岩和中生界侏罗系沉积岩及新生界第四系松散堆积物。地下水类型为基岩裂隙潜水，以间歇性下降泉的形式排出地表。水的矿化度一般小于0.3g／l，为淡水，水质化学类型为HCO．SO—-85- Ca型水。项目区所在地区的地震动峰值加速度为0.30g，相当于地震烈度Ⅷ度区。2、工程地质条件该区为土石山区、地形陡峻，植被稀疏。地基承载力满足本次工程设计。1.2.8天然建筑材料1、砂砾料本工程所需砂砾料主要用作垫层过渡料、混凝土粗、细骨料。料场选择在xx砂砾石料场，利用探坑，初步查明储量分别为5.75×104m3。2、砂砾石料场料场位于xx沟下游，铁路桥与公路桥之间的河漫滩，交通便利，净砂储量3.56×104m3，料场坑探中未发现地下水。开采条件良好。3、块石料xx沟块石料场位于xx村西部xx沟山谷区，交通较为便利，距xx村10km，料场无用层为强风化岩和坡积碎石，平均厚度2m，体积6.0×104m3。有用层储量120.0×104m3。块石料各项指标均能满足设计要求。1.2.9水文及水资源评价本实施方案拟选水源为地下水，因此只对地下水水源进行评价。-85- 1、水文地质条件xx村属山区，含水层主要由中粗砂、中细砂组成。含水层厚度37～60m，地下水埋深35m，渗透系数4～23m/d.m，导水系数500～900m3/d，单井涌水量50～80m3/h。水化学类型以HCO3·Cl－Na和HCO3－Ca·Mg为主，矿化度小于1g/L。经计算区地下水资源总补给量为664.68万m3。2、地下水资源评价在xx镇xx村村前0.5-1.5km2范围内，地下水资源较为丰富，平均埋深35米左右，含水层岩性以砂砾石、砂卵石、粗砂为主，深度在15-35米左右，单井涌水量在50～80m3/h，地下水质良好，矿化度小于300毫克/升（以碳酸钙计）。1.3供水规模该饮水安全工程建设规模主要是解决xx村2800人及100头（只）牲畜的饮水问题，供水工程日供水量159.59m3。1.4工程布置本方案需水源井2处，利用原有水源井2处。配水管网采用树枝状布置，按照供水区域的分布情况，以便为维修安装方便，管线走向尽量沿村中道路布设，以最短的管线提供最大供水范围。支管道沿居民房后巷道布设，每一户房后预留一处入户接口。入户管道从支管道的入户接口处直接接入居民室内。1.5主要建设内容水源井配套，铺设φ110PVC管道480米，φ-85- 90PVC管道1100米，φ63PVC管道470米，φ50PVC管道1740米及入户管道和配套，新建变频房2处。安装变频2套。1.6施工组织设计xx村紧靠110国道，交通十分便利，施工用电采用进村电网供电，施工用水可由就近机井抽水拉运或建临时供水管。施工以人工结合机械。水泵安装及输水线路联接，每台水泵按要求试抽水后连接到管网中运行试供，在水泵出水口与管网连接管道中采用钢塑焊接过度，设有止回阀装置，检修停水装置和压力观测装置，并采用镀锌钢管管材，采取防锈处理。管沟开挖要根据管网图实地放线，沿线开挖。管沟为梯形断面采用人工开挖。其中：主支沟深1.7米，底宽0.8米，边坡比1:0.25；入户管沟深1.7米，底宽0.6米，边坡比1:0.25。管沟回填采用人工回填，洒水分层夯实，人工夯实时每层不得超过0.3米。砌筑检查井，按土建施工技术要求进行。变频房，按公民建施工技术要求进行。施工期为三个月，应尽量避开冬雨季。1.7程投资概算工程总投资为99.94万元，由国家、自治区、市级共同筹资。1.8编制依据根据《xx市“十二五”-85- 农村饮水安全工程规划》，经有关领导对本供水工程进行反复研究和论证，并征得村民同意，确定实施本供水工程。本编制依据：《xx农村牧区饮水安全工程实施方案编制大纲》；《xx市xx“十二五”农村饮水安全工程规划报告》；《生活饮用水卫生标准》（GB5749—85）；《村镇供水工程技术规范》SL310－2004；《水利水电工程设计概（估）算编制规定》（水总[2002]116号文）《水利水电工程初步设计报告编制大纲》（DL5021-93）《中国农村给水工程规划设计手册》；《室外给水设计规范》（GB50013——2006）《村镇供水站定岗标准》。-85- 2项目区概况2.1自然条件及社会经济概况2.1.1自然地理xx位于xx、xx市和xx煤田三角地区，北与xx市的xx毗邻，东与xx的土左旗和托克托县接壤，西与xx市九原区、石拐区交界，南与鄂尔多斯市的xx旗、达拉特旗隔河相望。东西74km，南北68km，总土地面积2356km2，全旗有蒙、汉、回、满和苗等8个民族，按地形地貌分为北部山区，中部山前洪积、冲积平原和南部黄河冲积平原。项目区位于xx半山腰，距xx镇镇政府东北3km。地理位置为东经110°32′00″～110°34′00″，北纬40°36′45″～40°37′30″。项目区属xxxx镇管辖。地貌属xx山区，地势起伏较大，地面海拔一般在1025～1060米之间。2.1.2水文气象1、气象该项目区地处中温带，属于大陆性半干旱季风气候区。本区气候总体特征是：一、风沙日多、降水量少、蒸发强烈、空气干燥、温差大、无霜期短、灾害性天气频繁；二、日照时间长、光资源丰富、热量充足；三、降水年内分布不均匀，年际变化大，一年中80％以上的降水量集中在6～9月。根据xx市气象站多年观测资料表明，本地区多年平均气温为7.1℃，年极端最高气温为39.2℃，年极端最低气温为－37.4℃；-85- 多年平均降水量为342.8毫米，年最大降水量为678.4毫米（发生在1958年），年最小降水量为151毫米（发生在1965年）；年蒸发量为2060毫米（20厘米蒸发皿观测数值）；平均年日照时数为3053小时，平均每天日照为9.4小时，年均太阳辐射总量为5988×106焦耳/m2，≥5℃地积温为3500℃≥10℃有效积温为2800℃，无霜期130d－140d，最大冻层深度为1.5米；多年平均风速为3.4米/秒，历年最大风速为23.4米/秒，冬季北风居多，夏季则以西北风为主，≥8级大风日数约为47天。2、水文⑴、暴雨成因及暴雨特性七、八月份西太平洋副热带高气压北移，从低纬度洋面带来大量的水汽，在本地区遭遇西北方向来的冷空气并受局部地形的影响，迅速抬升，其携带的水汽迅速冷却凝结形成强降水。本区暴雨历时短，强度大，主要集中在7至8月。据xx气象站1972年～1990年实测降雨资料统计，本地区1小时最大降雨量40mm（1981年），6小时最大降雨量59.3mm。查水文资料1960年～1990年实测降雨资料统计，本地区24小时最大降水量为142.4mm（1976年）。⑵、洪水特性-85- 本区洪水主要由本区暴雨形成。由于本区暴雨强度大，雨量集中，且本区多属小流域，植被较差，河道较陡，河道调蓄能力弱，从而造成洪水峰高量小，陡涨陡落，历时短，来势凶猛。洪水过程线为尖瘦型，洪峰流量与最大日平均流量相差很大。本区历年最大洪峰流量多发生在七、八月份。2.1.3交通条件项目区位于xx半山腰，距xx镇镇政府东北3km，南靠京藏高速公路，南临110国道和呼包铁路，村内及周边道路框架构成合理，道路四通八达，道路已基本硬化，交通便利。2.1.4电力条件·xx农村电网改造已基本完成，用电十分充足。10KV高压线路距离井泵房120m，为施工提供了便利条件和供电保障。2.1.5通讯条件近年，通过全乡人民的共同努力，各面事业取得了很大的发展，特别是通讯、网络、邮电设施得到了较快发展。2.1.6社会经济情况xx村隶属于xxxx镇,当地共有800户，总人口2800人，人口全部为农业人口。奶牛100头（只），总耕地面积2000亩。村民收入主要以农业为主，农民人均收入4000元。2.2工程地质2.2.1区域地质本地区主要出露岩性为太古界变质岩和中生界侏罗系沉积岩及新生界第四系松散堆积物。局部岩层产状由于各期造山运动的影响比较紊乱，岩层片理倾斜方向不一，倾角相差较大，较大的断层有十三条，性质主要为压性，扭性和压扭性。-85- 地下水类型为基岩裂隙潜水，以间歇性下降泉的形式排出地表。水的矿化度一般小于0.3g／l，为淡水，水质化学类型为HCO．SO—Ca型水。根据《中国地震动参数区划图》(GBl8306—2001)，库区所在地区的地震动峰值加速度为0.30g，相当于地震烈度Ⅷ度区。2.2.2工程地质条件该区为土石山区、地形陡峻，植被稀疏。地面2-3米主要为新生界第四系松散堆积物主要为砂、卵石、砾石和砂壤土，粉细砂，成份为变质岩，其次为砂岩、页岩。块石、碎石、砂壤土分布于河床两岸低凹处及谷壁底部，岩性为变质岩风化和构造断裂碎屑；地下2-3米以下主要为太古界变质岩和新生界第四系松散沉积物，以及岩浆侵入岩。其中石英浅粒岩、石英岩厚度150m；绿泥石斜长片麻岩、黑云母斜长片麻岩、角闪斜长片麻岩厚度300m；角闪二长变粒岩厚度80m；花岗片麻岩厚度70m；崩积堆积物、巨石、块石和碎石分布于村边河床两侧及河床之中，厚度小于10m。岩浆岩岩性为花岗岩、角闪岩，厚度3～5m，以岩脉的形式出现于变质岩中。经查材料，工程地质条件满足本次工程设计。2.2.3天然建筑材料1、砂砾料本工程所需砂砾料主要用作垫层过渡料、混凝土粗、细骨料。料场选择在xx砂砾石料场，利用探坑，初步查明储量分别为5.75×104m3。-85- 2、砂砾石料场料场位于xx沟下游，铁路桥与公路桥之间的河漫滩，交通便利，料场狭长平坦，属已开采料场，地面高程在1010.0m左右，料场表部为厚0.2-1.2m的灰黄色粉细砂（Q4pal），无用层平均厚度为1.37m。其下部为Q4pal砂砾石层，分布厚度范围在0.2~4.8m，平均有用层厚度为1.92m。料料场总储量为5.75×104m3，砂砾层中含砂率平均为48.6%，砾石占51.4%。按密度换算后净砾储量3.71×104m3，净砂储量3.56×104m3，料场坑探中未发现地下水。开采条件良好。3、块石料xx沟块石料场位于xx村西部xx沟山谷区，交通较为便利，距xx村10km，岩性为条带状混合岩、花岗质混合岩、花岗片麻岩，呈灰色~肉红色，块状构造，岩石基本块度一般在15～80cm，小于15cm约为20%，大于1m的约40%。节理发育一般，岩石质地坚硬，抗风化能力强，上覆覆盖层厚一般1～2m，强风化岩石厚一般2～3m左右。料场无用层为强风化岩和坡积碎石，平均厚度2m，体积6.0×104m3。有用层储量120.0×104m3。块石料各项指标均能满足设计要求。2.3水文及水资源评价本实施方案拟选水源为地下水，因此只对地下水水源进行评价。2.3.1水文地质条件根据自治区水利科学研究院于2007年2月编制《xx市xx地下水资源评价报告》，xx村属山区-85- ，含水层主要由中粗砂、中细砂组成。含水层厚度37～60m，地下水埋深35m，渗透系数4～23m/d.m，导水系数500～900m3/d，单井涌水量50～80m3/h。水化学类型以HCO3·Cl－Na和HCO3－Ca·Mg为主，矿化度小于1g/L。项目区行政隶属于xx镇，该区属于冲洪积扇平原区。根据评价报告的地下水资源量计算结果，该计算区地下水资源总补给量为664.68万m3。2.3.2地下水资源评价从《土默川（萨拉齐部分）地下水矿化度分布图》查得：在xx镇xx村村前0.5-1.5km2范围内，地下水资源较为丰富，平均埋深35米左右，含水层岩性以砂砾石、砂卵石、粗砂为主，深度在5-15米左右，单井涌水量在50～80m3/h，地下水质良好，矿化度小于300毫克/升（以碳酸钙计），随着当地工业的迅速发展，煤矿开采量逐年增加，使深层地下水逐年下降，故不宜再扩大开采量。只适宜人畜开发利用，可以满足安全饮水要求标准。故本方案需水源井2处，井深各为90米。2.3.3供水水源水质经现场提取水源地水样进行水质化验，化验结果表明水样指标符合国家颁布的《生活饮用水卫生标准》（GB5749—2006）要求的水质标准。附xx疾病预防控制中心《检验报告》，具体参数见报告附件：检验报告。2.4饮用水现状xx村在90年代由群众自筹资金解决过自来水。但是，由于-85- 当时缺乏合理的管网设计，主管道与支管道搭配不合理，加之当时由于经济条件差，为了降低建造成本，购买的管道及管件质量差，经过多年运行，管网已老化，经常出现爆管现象，而且水源井还要兼顾灌溉用水，致使整个村内在用水高峰期有近一半村民喝不上自来水。因此当地群众要求改水的呼声很高，对于解决饮水困难的愿望极为迫切，愿意投工、投劳，协助建设单位搞好饮水安全项目。3建设任务和规模3.1项目建设的必要性⑴-85- xx村过去虽然建过人畜饮水工程，但由于资金投入少，建设标准低，经过多年运行，管网已老化。⑵针对该区缺水困难原因，根据水源条件和经济条件，对缺水地区建设饮水解困项目工程，开采或利用现有符合人饮标准的地下水作为水源，以解决当地群众饮水困难问题。⑶多年来，由于这一地区经济发展较快，生活急需改善，群众要求改水的呼声很高。项目区的建设对促进项目区经济发展起到不可估量的作用。3.2工程建设任务、目标及水平年1、供水对象：供水现状人口为2800人，及牲畜用水2、设计现状年：2010年3、设计水平年：2025年，村镇供水工程的设计年限一般按10—15年确定，本工程取15年。4、设计供水保证率：95%。3.3工程建设规模该次供水工程设计的区域为xx村1个行政村，现有人口2800人，大小牲畜100头（只），无企业及绿化地等。3.3.1用水量与设计规模根据xxxx村供水工程，对供水范围用户的实地考察，根据村民生活习惯与用水状况，结合本地经济发展状况，确定有关用水参数。其主要参数如下：1、设计人口设计用水居民人数 P=P0（1+γ）n+P1 -85- P=680（1+0.004）15+0=2972人P0—供水范围内的现状常住人口数2800人，其中包括无当地户籍的常住人口。P1—设计年限内人口的机械增长总数0人，可根据各村镇的人口规划以及近年来流动人口和户籍迁移人口的变化情况按平均增长法确定；γ—设计年限内人口的自然增长率0.004，可根据当地近年来的人口自然增长率确定；n—工程设计年限15年。2、居民生活用水量 W=Pq/1000  W=2972×40.00/1000=118.88(m3/d)P设计用水居民人数2972人q最高日居民生活用水定额，本工程所在地为xx西北地区，设计用水条件为水龙头入户，有洗涤池，其他卫生设施较少，根据规范3.1.2表的规定最高日居民生活用水定额取值范围为30.0至40.0L/d.人，结合当地具体情况最后取值40.00L/d.人。3、公共建筑用水量根据农村供水规范由于有资料详细的资料,按建筑给水排水设计规范（GBJ15）确定公共建筑用水定额；可根据具体情况确定本村为10%的居民生活用水量，为11.89m3/d。-85- 4、饲养畜禽用水量根据当地实际情况取定额,并计算，计算结果如下表1-2。畜禽类别头数定额L/d设计用水量m3/d奶牛10080.008合计10080.0085、管用漏水与其它未预见用水量根据规范：管网漏失水量和未预见水量之和，宜按上述用水量之和的10%～25%取值，村庄取较低值、规模较大的镇区取较高值。结合当地发展情况，管网漏失水量和未预见水量之和=按上述用水量之和的百分之15取值=20.82(m3/d)6、供水规模供水规模（即最高日供水量）=居民生活用水量+公共建筑用水量+饲养畜禽用水量+企业用水量+消防用水量+浇洒道路和绿地用水量+管网漏失水量及其它未预见用水量=159.59(m3/d) 7、最高日平均时给水量QcpQcp=Qd/24=159.59/24=6.65(m3/h)Qd—最高日供水量8、最高日最高时给水量QmaxQmax=KhQcpKh—时变化系数，Kh=2.0Qmax=KhQcp=2.0×6.65=13.3(m3/h)9、年平均给水量QyQy=365×Qd/Kd-85- Kd—日变化系数，Kd=1.3Qy=365×Qd/Kd=365×159.59/1.3=44909.04(m3/y)10、人均综合用水量人均综合用水量=供水规模/设计人口=0.054(m3/d)3.3.2供水水压要求根据村镇供水现行规范要求:供水水压，应满足配水管网中用户接管点的最小服务水头。配水管网中用户接管点的最小服务水头为5m，当用户高于接管点时，尚应加上用户与接管点的地形高差。配水管网中，消火栓设置处的最小服务水头不应低于10m。用户水龙头的最大静水头不宜超过40m，超过时宜采取减压措施。3.4工程总体布局及方案必选3.4.1水源选择xx村地势相对较高，地面海拔一般在1025～1060米之间。地下水埋深相对较深，一般为15-35米，成井一般为60-90米，而单井涌水量在50-80m3/h之间。根据实地调查和查阅相关资料，由于本村地质构造复杂，钻井成功率不高，且钻井投入资金较大,经与村民代表和村委会协商，决定利用原有水源井。根据实际情况一眼水源井不能满足本工程的供水需求，还需另利用一眼水源井才能满足本工程的供水需求，即利用村中央的原有水源井，同时把村东的灌溉井改为饮水水源井。这样就避免了钻井投资风险，破坏主要硬化路、房屋拆迁等各种社会矛盾，且管道布置合理同时降低了管材的投资。为此在工程技术人员和当地老百姓共同选择下，决定利用现有2眼水源井-85- ，仅更换水泵设备等。另外，水源地无污染源，周围的自然环境较好，水源地距用水区的距离较近，水质符合国家颁布的《生活饮用水卫生标准》（GB5749-2006）要求的水质标准，是该工程的理想水源地。3.4.2方案比选1、输水线路选择输水线路选择应尽可能做到起伏变化小、少拆迁、少占农田、施工和维修方便。输水管线按单管输水设计，根据工程水源地位置和居民较集中的特点，输水线路尽可能走直线，但是尽量避免交叉工程。2、方案比选根据工程水源地位置，输水管线地形以及管理方便程度，再结合本供水工程特点，选择两个方案进行比较。（1）方案一：水源工程→输水管网→高位蓄水池→配水管网→用水户；（2）方案二：水源工程→输水管道→配水管网→用水户；方案一采用高位水池利用重力流方式向用水户供水。方案二采用调频直供方式向用水户供水。方案一中有高位蓄水池，其优点是增强了供水可靠性，提高了供水保证率,但根据本工程实际情况，如果选择方案一，有了高位水池，施工难度将增大，增加了管理和维护投资，同时输水管路将大大增长，工程投资将增大；方案二直接采用调频系统供水，管理、施工方便、简单。本设计考虑到方案二较方案一投资小、施工难度小且建后运行维护简单，选用方案二，即调频系统供水。4工程设计4.1工程概况-85- xx村人畜安全饮水工程需水源井2处，利用原有水源井2处，工程规模为159.59m³/d，按照东西井控制人口比例分摊总供水规模，即西井供水设计人口1379人，相应供水规模为74.05m³/d；东井供水设计人口1593人，相应供水规模为85.54m³/d。按照每天工作24.00小时，K日=1.30,K时=2.00，进行供水工程设计。4.2工程设计4.2.1水源井设计该供水工程是以地下水作为取水水源，取水构筑物主要有水源井和管理房工程组成，本工程共需水源井2眼，利用原有水源井2眼，其中一处位于xx村村内（现供水井），另一处位于村东（原灌溉井）。水源井地面高程分别为1140米、1131米。井深为90米。因此不再对水源井进行设计，仅水源井保护进行说明。1、水源井保护保护好供水水源是保证供水质量的关键，在水源地运行后，要特别加强水源管理工作，应严格按照国家颁布的《饮用水水源保护区污染防治管理规定》的要求，结合实际情况，合理设置生活饮用水水源保护区，并经常巡视，及时处理影响水源安全的问题。⑴在水源井影响半径范围内（100m），严禁开凿其他生产用水井，供水水源地要统一管理、合理开采。⑵在水源井影响半径范围内严禁建立化工厂和排放污染水，严禁堆放废渣和垃圾或铺设污水管道，不从事破坏深层土层的活动。⑶雨季，应及时疏导地表积水，防止积水入渗和漫溢到井内。-85- ⑷建立地下水长期监测系统，随时掌握地下水开采状况及水质指标，以防止水源地再度污染。4.2.2净水工艺设计根据《村镇供水工程技术规范》（SL310－2004），Ⅴ型工程可采用净水装置。1、除氟设计因本工程原水水质合格，不需安装除氟设备。2、消毒设计根据地下水水质和净水工艺的要求，确定本工程的消毒方法为消毒剂消毒（次氯酸钠），采用次氯酸钠发生器消毒，消毒设在输水管线上。消毒剂与水应充分混合，其接触时间不应小于30min。净水工艺流程：水源井的水通过次氯酸钠发生器消毒后,直接通过配水管网送入各用户。4.2.3建筑工程设计1、管理房设计管理房采用砖混结构，基础采用100#浆砌石，墙体为清水砖墙，房顶为现浇钢筋砼结构，内、外墙擦砂灰，水泥地面，钢门，外墙涂料，建筑面积6.25m2（长×宽×高=2.5×2.5×2.3m），具体构造见附图管理房结构图。4.2.4管道设计1．配水管网-85- 配水管网采用树枝状布置，按照供水区域的分布情况，以及为售后维修安装方便，管线走向尽量沿村中道路布设，以最短的管线提供最大供水范围。具体布置情况如下：村内原水源井（西井）配水主管道沿村内主道路的一侧布设，其中向北沿道路右侧布设一条200米长主管线，向南沿道路左侧布设一条180米长主管线，向西分别沿二条道路左侧各布设一条主管线，分别长为560米、300米。村内水源井（东井）配水主管道沿村内主要道路的一侧布设，其中向东北沿道路右侧布设一条150米长主管线，向北沿道路右侧布设一条250米长主管线，向西分别沿村东面居民集中片的外围道路布设一条主管线，向西南沿村内东西主街道布设一条450米长主管线。支管道沿居民房后巷道布设，每一户房后预留一处入户接口。入户管道从支管道的入户接口处直接接入居民室内。配水量按最高日最高时用水量计算，K时＝2.00，干管管径按设计流量和经济流速确定；支管按设计流量和水头损失确定管径，管网最不利点自由水头不小于5.00m。1吋UPVC管按每户8米计算；6分UPVC管按每户20米计算；供水到每一用户，每户设置一个水表，以便计量。3.管网水力计算树形管网计算-85- Q配设计流量=(供水规模-大用户用水量)乘时变化系数除24小时q0人均配水当量=Q配除设计人口Q节节点出流量=q0人均配水当量乘节点设计人口＋大用户用水量Q管管段计算流量=可按其沿线出流量的50%加上其下游各管段沿线出流量计算下游出流量之和。V-流速为经济流速D-管径=开方(4乘Q除圆周率乘V)i-单位管长水头损失=0.000935Q1.7/d4.7h-管道水头损失=沿程损失+水头损失=(1+0.1)乘i乘管段长度.1，其中0.1为沿程损失率。4.节点自由水头确定：最不利点自由水头5m，其它出水点，最高水头不宜超出30m的保护水头。5.确定各节点地面高程根据地形图或实地测量结果，确定各节点地面高程，标在管网图上。6.最不利点确定:最不利点为距离水厂最远的干管末端或相对较远的最高点。确定各节点水压线标高：-85- 首先确定最不利点水压线标高=最不利点自由水头+最不利点地面高程。计算原理：上游节点水压线标高=管道总水头损失+下游节点水压线标高。从最不利点开始向上游推算，例如：最不利点水压线标高＋管道总水头损失＝最不利点上游点水压线标高7.xx村西井水源井地坪标高1140m,配水管网设计流量为74.05m3/d,K时=2.00,最不利点自由水头为5.00m。配水管网水力计算结果见下表。节点信息表:名称类型地面标高m自由水头m节点水压m节点用户数大用户配水流量节点流量L/S011131.00034.3761165.37600.0000.000101145.00020.3441165.34400.0000.000201163.0002.0891165.0896000.0000.705301155.00010.0801165.080500.0000.059421160.0005.0001165.0001500.0000.176501160.0005.1661165.1662000.0000.235601128.00037.3451165.34500.0000.000701135.00030.3221165.322600.0000.070801145.00020.1751165.1751800.0000.211901126.00039.3081165.308600.0000.0701001124.00041.2341165.2341800.0000.2111101130.00035.3341165.334890.0000.105管道信息表-85- 管道名称管道类型管道流速m/s管道长度m设计流量L/s管道管径mm管道水头损失m0-1硬聚氯乙烯管PVC-U0.20100.001.174110.000.032011-2硬聚氯乙烯管PVC-U0.20450.000.93990.000.255082-3硬聚氯乙烯管PVC-U0.1030.000.23563.000.008813-4硬聚氯乙烯管PVC-U0.15150.000.17650.000.080011-5硬聚氯乙烯管PVC-U0.20200.000.23550.000.177710-6硬聚氯乙烯管PVC-U0.15100.000.66890.000.030976-7硬聚氯乙烯管PVC-U0.1560.000.28263.000.022457-8硬聚氯乙烯管PVC-U0.20200.000.21150.000.147416-9硬聚氯乙烯管PVC-U0.15100.000.28263.000.037429-10硬聚氯乙烯管PVC-U0.20100.000.21150.000.073716-11硬聚氯乙烯管PVC-U0.1050.000.10550.000.010568、xx村东井-85- 水源井地坪标高1131m,配水管网设计流量为85.54m3/d,K时=2.00,最不利点自由水头为5.00m。配水管网水力计算结果见下表。节点信息表:名称类型地面标高m自由水头m节点水压m节点用户数大用户配水流量节点流量L/S011140.00025.2541165.25400.0000.000101142.00023.1891165.18900.0000.000201150.00015.1661165.16600.0000.000301155.00010.1131165.11300.0000.000421160.0005.0001165.0002000.0000.235501155.0009.7721164.7721000.0000.117601150.00014.3221164.3221000.0000.117701148.00015.7761163.7761000.0000.117801140.00023.4851163.4853000.0000.352901145.00020.1031165.1031500.0000.1761001136.00029.1641165.16400.0000.0001101130.00035.1311165.1311000.0000.1171201128.00037.1041165.1041000.0000.1171301125.00040.0651165.0651000.0000.1171401125.00040.0921165.0921000.0000.1171501150.00015.2541165.25400.0000.0001601160.0004.9811164.9813000.0000.3521701150.00015.1631165.1631620.0000.190管道信息表-85- 管道名称管道类型管道流速m/s管道长度m设计流量L/s管道管径mm管道水头损失m0-1硬聚氯乙烯管PVC-U0.20120.001.583110.000.065261-2硬聚氯乙烯管PVC-U0.1580.001.114110.000.023322-3硬聚氯乙烯管PVC-U0.15180.001.114110.000.052483-4硬聚氯乙烯管PVC-U0.20200.000.93890.000.113094-5硬聚氯乙烯管PVC-U0.30120.000.70463.000.227595-6硬聚氯乙烯管PVC-U0.50100.000.58650.000.450346-7硬聚氯乙烯管PVC-U0.40180.000.46950.000.545637-8硬聚氯乙烯管PVC-U0.30160.000.35250.000.291143-9硬聚氯乙烯管PVC-U0.1060.000.17663.000.009731-10硬聚氯乙烯管PVC-U0.10150.000.46990.000.0248010-11硬聚氯乙烯管PVC-U0.10200.000.46990.000.0330711-12硬聚氯乙烯管PVC-U0.10100.000.23563.000.0270112-13硬聚氯乙烯管PVC-U0.10150.000.11750.000.0388711-14硬聚氯乙烯管PVC-U0.10150.000.11750.000.038870-15硬聚氯乙烯管PVC-U0.500.000.54250.000.0000015-16硬聚氯乙烯管PVC-U0.30150.000.35250.000.2729415-17硬聚氯乙烯管PVC-U0.15150.000.19050.000.09148另附件管网水力图。9、供水管管材及压力等级选择-85- 根据项目区供水管网压力及设计要求，该项目区管道全部采用聚氯乙烯无毒塑料管（UPVC管）。干管用压力等级为0.6Mpa的UPVC管，支管用0.6Mpa的UPVC管，入巷配水分支管用φ32UPVC管，压力等级为0.6Mpa，各种管材选用时必须符合GB/T1002.1-1996标准。UPVC塑管连接方法采用承插式，止水可用生产厂家提供管材时配套的封水橡胶止水圈。管道变径一般均在分水井处，采用变径管接头连接，分水处采用等径或异径三通或四通连接。10、管沟设计管道敷设采用地埋式，取最大冻土层深度为1.5m，以此确定主支沟深1.7米，底宽0.8米，边坡比1:0.25；入户管沟深1.7米，底宽0.6米，边坡比1:0.25。管槽开挖采用以机械开挖为主。11、管道穿路建筑物设计对管道须跨路的地方，采用地埋式穿路的处理方式，管材仍为相应的UPVC塑管，用聚氨脂发泡保温，外用砼管保护。12、入巷管道的设计管道主支管线铺设到各供水点后，采用铺设φ32UPVC作为入巷管道。供水区共有800个供水点，根据每个供水点巷道住户多少和巷道长度计算，铺设巷道管线长6.4km。4.2.5提水井泵确定取水量本工程取水量为159.59m³/d，其中，西井取水量为74.05m³/d；东井取水量为85.54m³/d。按照每天工作8小时，进行供水工程设计。设计流量(最高日工作时取水量)Q设=供水规模/提水时间。西井水泵流量Q=74.05/8=9.26m3/h，取水泵流量为10m3/h。东井水泵流量Q=85.54/9=9.50m3/h，取水泵流量为10m3/h。-85- 压力确定为了满足生产，生活用水要求，同时考虑到工程经济合理，技术可行，根据国家《给水排水工程设计与施工规范》确定管端入户压力的5米水柱，西井管路总水头损失0.38米，供水源把自由水压34.38米水柱，东井管路总水头损失0.25米，供水源把自由水压25.25米水柱，具体见水力计算表。⑴水泵的选型A水泵流量的确定水泵流量：西井10m3/h；东井10m3/hB水泵扬程的计算H=H1+H2+H3+Hs式中：H-水泵扬程mH1-动水位取东井50m，西井50H2-输水管道首部自由水压H2=西井34.38m；东井25.25mHs-井管水头损失Hs=5mH3-富裕水头H3=2m西井：H=34.38+50+5+2=91.38m东井：H=25.25+50+5+2=82.25m选择泵的扬程为：东、西井100mC水泵的选型根据计算：水泵采用深井潜水泵2台QJ型号150JQ10-100/14，流量Q=10m3/h扬程H100m配电机功率2台5.5KW，电流13.71A.。-85- 4.2.6附属建筑物设计1、检修井设计检修井设在输配水管道上，采用圆形砖砌体结构，底部直径1.2米，开口直径0.8米，井深2.3米，设钢筋砼盖。4.2.7供水控制、供电及节能设计1、供水控制系统设计根据水头损失和经济管径的计算以及保证管内经济流速和管道末端自由水头的要求，该供水工程选用QJ系列泵型号为150QJ10-100/14泵2台，每台泵额定流量10m3/h，根据最不利点的扬程计算确定水泵扬程分别为91.38m、82.25m，配套2台电机功率5.5kw，电流13.71。潜水泵将井水抽向配水管网。根据潜水电泵的特点，配备DZB300型全自动变频器两套，控制潜水泵。将变频器置于管理房内。该设备可以定时自动启动外，还可控制水泵的转速。2、电气设计⑴供电方式及负荷根据实地勘察，两处水源地距附近变压器120m，故项目区须架设380V输电线路，长240m。管理房内为DZB300变频设备。水泵采用深井潜水泵，电线采用380V三相四线制供电，主要用电负荷为：潜水泵11KW，其它用电3kw，总用电负荷为14kw，经计算该变压器完全满足供电要求。⑵动力电源线的布置进线采用电缆线（3×4mm2），电缆通过穿线塑管（φ-85- 50mmU-PVC管）接入管理房的变频柜内，接潜水电泵和变频电缆线，通过地埋穿线管与变频柜相连接。⑵动力电源线的布置进线采用电缆进线方式，电缆通过穿线塑管（φ50mmUPVC管）进入泵房控制柜，接潜水电泵和变频泵电缆线，通过地埋穿插线塑管与低压配电屏出线柜相连接。⑶继电保护与接地启动柜采用自动空气开关作为主回路，短路保护及负荷开关，并设有断相保护和热继电器，对电机过载断相和短路进行保护。各种电器设备的保护接地、工作接地与各种基础地极钢筋、钢管、预埋、角钢管进行焊接，实接地电阻不得大于4Ω。4.2.8节能设计本工程的节能措施分析，应从工程设计、能耗设备的选择及其政策符合性、施工技术和管理方面分析，主要包括以下几个方面：1、工程设计建设方面⑴主体工程建设做了多方案进行比较论证，选择经济合理的设计方案。⑵选择效率高、能耗指标低的施工设备；选择能耗低的用能机电设备。⑶合理安排施工组织设计，合理选用施工方案，减小不必要的能耗。2、工程管理运行方面-85- ⑴制定切实可行的节能管理制度，确定能耗指标，建立节能目标、责任制和评价考核体系。⑵加强节能宣传，提高人员节能意识。⑶加强机电设备的养护与维修，提高机电设备效率。3、机电设备选型方面在机电设备选择设计中，按照节能优先，技术和工艺先进，并符合国家行业政策规定的原则选用设备。⑴水源井工程水泵选型从扬程、流量、节能综合考虑，选择了效率高，能量指标小的水泵。4、施工组织设计方面因本工程施工在农区，在施工设计中、施工总体布置本着少占耕地，利于生产，安全经济考虑。施工中利用原有道路作为施工临时道路，永久用电与施工用电相结合，施工工艺选择技术水平先进、能耗低的方案，运输设备选型与开挖强度紧密结合，设备选择能耗低、符合国家节能要求的产品。4.2.9主要设备及材料1.主要设备表序号名称型号规格单位数量0全自动变频设备DZB300套21深井潜水泵150QJ10-100/14台22闸阀DN100套23闸阀DN80套47立杆、球阀、水表DN15套8008止回阀DN100套2自动补排气阀DN100套2-85- ．管材列表管材管径mm长度m公称压力MPa硬聚氯乙烯管PVC-U110480.000.60901100.000.6063470.000.60501740．000.60326400.000.602516000.000.604.2.10主要构筑物占地序号名称数量建筑面积(m2)0变频房212.501检修井46.004.3防洪和抗震本工程属Ⅳ型供水工程，按照《防洪标准》（GB50201）以及《水利水电工程等级划分及防洪标准》有关规定，本工程的主要建（构）筑物按20a一遇洪水进行设计、50a一遇洪水进行校核。按照《建筑抗震设计规范》（GB50011）和《构筑物抗震设计规范》（GB50191）的有关规定，本工程的主要建（构）筑物按八度烈度采取抗震措施。-85- 5施工组织设计5.1施工条件5.1.1自然条件项目区地处温带干旱气候区，多年平均气温7.1℃年，最低极端气温-37.4℃，最高气温39.2℃，土壤冻结始于11月中旬到11月下旬，第二年4月消融，最大冻土层深1.5m，年均降水时342.8mm，其中7、8、9三个月占年降水量的60%以上，因此降水对施工影响不大，主要是冬季气温偏低，施工困难，有效施工期短。项目区目前已实现村村通电，农电网四通八达，遍布项目区，施工区电力供应相对便利充足。5.1.2工程条件项目区公路贯通南北，施工区内乡村道路纵横交错，交通便利。项目区材料供应条件便利，附加有数家砂石料厂，工程所需钢材、塑料管等其他材料采购也十分方便。项目区内广大人民群众建设饮水工程积极性十分高涨，工程建设具有坚实的群众基础和丰富的劳动力资源。另外，工程施工场地开阔，也便于施工布置。综上所述，项目区有良好的施工条件，以确保改水工程施工质量。引水管线辐射等主体工程施工时间应安排在土壤冻结消融后。5.2施工方法5.2.1砼及钢筋砼施工：-85- 混凝土浇筑前应严格按照技术规范做好准备工作，主要包括水质、水泥、骨料等材料的检验，混凝土运输道路整平，模板安装及校验等。1、施工内容本次工程的钢筋砼工程包括混凝土工程和钢筋混凝土工程。2、施工方法（1）模板制安模板的设计制作安装应使砼得以正常的浇筑和捣实，使其形成准确的形状、尺寸和位置。模板应有足够强度，能承受砼的浇筑和换捣固的侧压力与振动力，并应牢靠地维护原样，不移位、不变形，模板表面做到光洁平整、接缝严密，不漏浆，以保证砼表面的质量。主要采用钢模板，其允许误差按规范规定，使用前涂刷矿物油或不会使砼留有污点的油剂，以利模板防锈和拆模，拆模的期限在征得监理工程师同意后进行，不承重的侧面模板在砼达到规范要求强度以上，并保证其表面棱角不因拆模损坏时方能进行拆除。（2）模板及支架的要求模板及支架要求具有足够的强度、刚度和稳定性。为了保证混凝土浇筑后结构的形状、尺寸和相互位置符合图纸规定，各项误差在允许范围之内，故模板表面光洁模平、接缝严密。钢筋制安：（1）钢筋材料钢筋混凝土结构所用的钢筋种类、钢号、直径等，应符合设计文件的规定，热轧钢筋的质量必须符合现行国家标准的规定。-85- 钢筋应有出厂质量保证书；使用前，仍应按规定作拉力、延伸率、冷弯试验。钢号不明或使用中发现性能异常的钢筋，经复验合格后方可使用，但不得在承重结构的重要部位上使用。钢筋需要代换时，应符合现行水工钢筋混凝土结构设计规范的规定，并应征得设计单位的同意。（2）钢筋的加工和安装钢筋的表面应洁净无损伤，油漆污染和铁锈等应在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。钢筋应平直，无局部弯折，钢筋的调直应遵守有关规定。钢筋焊接和钢筋绑扎应按GB50204-92的有关规定，以及施工图纸的要求执行。（3）质量检查每批钢筋均应附有产品质量证明书及出厂检验单，承包人在使用前，应人批进行下列钢筋机械性能试验：钢筋分批试验，以同一炉（批）号、同一截面尺寸的钢筋为一批，取样的重量不大于60kg；根据厂家提供的钢筋质量证明书，检查每批钢筋的外表质量，并测量每批钢筋的代表直径；在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋中各取一个拉力试件（含屈服点，抗拉强度和延伸率试验）和一个冷弯试验，如一组试验项目的一个试件不符合日处理能力工程师规定的数量时，则别取两倍数量的试件，对不合格的项目作二次试验，如有一个试件不合格，则该批钢筋为不合格产品。现浇砼：-85- （1）原材料原材料选用合格产品，水泥采用符合国家标准及有关部门之标准的规定产品，施工前分批抽样检测，粗细骨料力学性能的要求和检验。按国家工程标准规范相应规定执行检验合格方可使用，并同时出个产品合格出厂证，骨料选用质量好，级配及清洁度好的产品，若不符合规定要求，采取筛分、清洗、掺合等工艺措施，直至合格为止，否则另选料场。砂料选用质地坚硬、清洁、级配良好的材料，细度模数控制2.4-2.8之间。砼拌和及养护用水采用地下水，施工前取水样进行水质检验，符合砼施工用水要求才使用。（2）砼配合比施工前做好砂、碎石料、水泥等检测工作，并做好各种混凝土设计标号配合比试验，全部合格，经监理工程师同意后进先进行混凝土的制作、浇筑施工。混凝土的施工严格按配合比进行控制，具体采用双胶轮车定量划线控制砂、碎石用量，经常采用磅称抽查，发现纠偏，及时调整。混凝土的坍落度，应根据建筑物性质、钢筋含量、混凝土的运输、浇筑方法和气候条件决定，尽可能采用小的坍落度。捣实混凝土应按一定的厚度、顺序和方向，分层浇筑，浇筑面积应全振、重振；移动间距不应大于振动器有效半径的1.5倍；当使用表面振动器时，其振捣边缘应适当搭接。振捣器头宜垂直插入并深入下层混凝土中50-85- cm左右，振捣至混凝土无显著下沉、不出现气泡、表面泛浆并不产生离析后徐徐提出，不留空洞。在无法使用振捣器或浇筑困难的部位，可采用人工捣固。混凝土拌和机操作和振动器操作员选用有经验，熟练的专职技术工人，其施工严格按有关施工规程进行。4、养护（1）混凝土浇筑完毕后，应及时覆盖以防日晒，面层凝固后，应即洒水养护，使混凝土面和模板经常保持湿润状态。（2）混凝土连续湿润养护时间，重要部位的混凝土或在干燥、炎热气候条件下应延长养护时间。5、质量检查为了使砼浇筑质量得以保证，砼坍落度的检查，每班在搅拌机出料口进行四次，仓面进行两次。按监理要求浇筑砼试块，采取出料口和浇筑地点随机取样，一般采用28天龄期试件每50m3成型试件3个，抗拉28天龄期每50m3成型试件3个。并按规定进行水质、骨料质量等检测。另外按监理工程师通知进行砼钻地取样压水、结构荷载、超声波、回弹仪等测定。埋件施工措施：1、各种埋件及插筋、铁件和安装均应符合设计要求，且牢固可靠。2、各种埋件及插筋在埋设前，应将表面的锈皮、油漆和油污清除干净。3、埋设于混凝土中的供、排水管，测压管等应符合设计要求。-85- 4、埋设的管子应无堵塞现象，外露管口应临时加盖保护。5、埋设管子的连接必须牢固，不得漏水、漏气。6、管路安装后，应用压力水或充气的方法检查是否畅通，否则应进行处理。7、混凝土浇筑过程中，应对各种管路进行保护，防止损坏、堵塞或变形。5.2.2管道工程管沟开挖深度为1.7m，沟底线基本与地面线平行。在管顶以下管沟的各点宽度要求使管子易于安装和连接，并使初期填土均匀地铺在管身以下及沿管两侧，如果精确地开挖并且底部呈半圆形能和管子紧贴的管沟，其宽度应不超出管子外径的10%。对于不稳定的土壤、沟深或其它情况可能危及在沟中工作人员时，应采取措施，确保工作人员人身安全。UPVC管道在过热或过冷的天气安装时，应注意防止发生永久变形损坏，在管子回填之前，到全盖上土之后，或在管子与其它设备连接之前，温度只允许变化几度，否则，需遮荫。管子的全长应均匀的连接支承在牢固、稳定的土料上。不能用垫块和支架的方法把管子沿坡度更动。安装承插式管子必须要及时挖去插入处的基底土方，以便于插接并使管体的全长都紧贴基底材料。所有的接头和连接件应能够承受最大工作压力且不渗漏，同时管道内壁没有任何可能导致过水能力低于设计要求的阻塞物。所有管件如接头、渐缩管、弯头、三通、四通等均应按生产厂家的建议进行安装。管道应在未覆盖填土时进行-85- 进行分段打压试验，每段长度原则上不超过500m，试验压力输水主支管道为1.2MPa，配水部分为0.6MPa。符合要求时方可回填覆土。初始回填应选用筛选过的土料或砂料，不得含有直径大于2.5cm的石块或直径大于5cm的土块。铺放时，应使管子不发生移位、过分变形或损坏。初始回填应分层铺放，并在管子周围和上方约15cm，用人工或机械方法压实到需要的土壤密度，机械方法压实到需要的土壤密度，为管子提供足够的侧向支承。对于由于地形变化使覆土厚度不够1.7米的地方，采用拉土回填以达到设计要求。最终回填土料应不含大石块、冻土和直径大于75cm的其它杂物。土料应大致均匀地分层摊放，这样在回填中就没有未填实的空隙，而且回填土应和自然地面相平，以保证在沉陷之后的覆盖深度最小。5.2.3砼工程项目区砼浇筑量较小，现场设置1台0.4m3拌和机拌制，人工运输，振捣器振捣，洒水养护。5.2.4阀门井阀门井的施工应遵守设计的有关规定，井底基础应与管道基础同时浇筑。给水管道阀门井的井室安装闸阀时，井底距承口或法兰盘的下缘不得小于100mm，井壁与承口法兰盘外缘的距离，当管径小于或等于400mm时，不应小于250mm。-85- 在井室砌筑时，应同时安装踏步，位置应准确。踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏，混凝土井壁的踏步在预制或现浇时安装。阀门井砌筑至规定高程后，应及时浇筑或安装井圈，预制并及时盖好井盖。5.3施工总布置及工期5.3.1施工布置1.施工所需仓库及办公生活用房租用民居。2.砂石料运至工地堆料场储存。3.钢筋等在工地加工。4.当地农村剩余劳动力较多，劳动用工可由当地解决。5.3.2工期1.本供水工程总工期为75天。2.施工准备期为15天。3.计划于2011年5月15日开工到2011年7月30日前竣工验收。-85- 6工程概算6.1工程概述本次人畜饮水工程解决xx镇xx村800户，2800人及100多头（只）大小牲畜的饮水问题，建设规模为159.59m3/d。工程主要为配水管线工程及相关工程，工程配水管道及入户管道总长10015m。6.2投资主要指标工程总投资由一至五部分工程费用合计构成，不考虑基本预备费和价差预备费。计算结果：工程总投资为99.94万元。6.3编制原则及依据一、编制原则、依据及采用定额1、水利部水总[2002]第116号文《水利工程设计概（估）算编制规定》，（以下简称[2002]水总116号文）。2、水利总水总（2002）第116号文《水利建筑工程概算定额》。3、水利部水建管（1999）第523号文《水利水电设备安装工程概算定额》。4、水利总水总[2002]第116号文《水利工程施工机械台时费定额》。5、国家计委、建设部计价格[2002]10号文《工程勘察设计收费管理规定》。6、国家发改委发改价格[2007]670号“国家发改委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知”。-85- 7、设计图纸及工程量。8、其它相关专业定额。二、基础单价1、人工工资根据水利部[2002]水总116号文引水工程编制，人工为六级工资区，施工津贴按5.3元/天。人工工资计算结果为：工长：5.40元/工时高级工：5.06元/工时中级工：4.37元/工时初级工：2.32元/工时2、主要材料预算价格工程所需主要材料原价采用xx市xx地区2010年二季度市场调查价计算，工程所需砂石料按买成品料计算，计入货源地至工地的运杂费及损耗。采购及保管费率按3%，计算主要材料预算价格。由于目前钢材等主要材料市场价格浮动较大，为了更好的控制投资，本次主要材料价格按限制价格进入工程单价，实际材料预算价格出部分只计取税金，列入工程单价税金之前。经计算主要材料预算价格为：名称单位进入工程单价的材料价格实际材料预算价格汽油元/t36007321.96柴油元/t35007115.96水泥32.5元/t300384.78钢筋（综合）元/t30004339.983、地方材料预算价格-85- 原价按xx市xx地区2010年二季度市场调查计算，计入料场至工地的损耗。经计算的砂石料预算价格超过70元/m3的部分按材差处理，计入相应单价税金之前。经计算砂石料预算价格为：砂子：42.93元/m3石子：54.33元/m3块石：51.80元/m3碎石：54.33元/m34、施工用电、风、水价根据施工组织设计提供的资料计算：施工用电：80%采用网电，20%自备柴油发电机发电。施工用风：采用3m3/min空压机供风。施工用水：采用17kw水泵供水。经计算施工用电、风、水价格为：施工用电价：1.03元/kw.h施工用风价：0.22元/m3施工用水价：0.70元/m3三、估算编制主体建筑工程按设计提供的项目和工程量、根据施工组织设计确定的施工方法，以工程量乘以单价进行计算。设备价格参考近年来类似工程资料计算计列。设备运杂费按设备费的7%计算，采购及保管费按设备原价、运杂费之和的0.7%计算。工程单价由直接工程费、间接费、企业利润、材料价差和税金组成。其他直接费：建筑工程4%，安装工程4.7%。现场经费、间接费按水总[2002]第116号文引水工程费率计算。见下表：-85- 序号工程类别计算基础现场经费费率（%）间接费费率（%）1土方工程直接费4直接工程费42石方工程直接费6直接工程费63模板工程直接费6直接工程费64砼浇筑工程直接费6直接工程费45其他工程直接费5直接工程费56机电、金属结构设备安装工程人工费4550企业利润为7%。税金为3.22%。四、临时工程根据施工组织设计及水利部水总[2002]第116号文计算。五、独立费用根据水利部水总[2002]第116号文计算。其中工程监理费按国家发改委发改价格[2007]670号“国家发改委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知”，计算计列。勘测设计费按国家计委、建设部计价格[2002]10号文《工程勘察设计收费管理规定》计算。六、预备费预备费按工程一至五部分投资合计0%。-85- 6.4投资总概算工程总概算表序号项目概算价值(万元)其中(万元)造价分析%备注建筑工程费安装工程费设备费独立费用预备费一　第一部分　　　　　　　　　　建筑工程53.8853.88　　　　　　二　第二部分　　　　　　　　　　机电设备及安装工程10.21　9.230.97　　　　三　第三部分　　　　　　　　　　金属结构设备及安装工程31.21　27.463.75　　　　四　第四部分　　　　　　　　　　临时工程0.900.90　　　　　　五　第五部分　　　　　　　　　　独立费用3.75　　　3.75　　　六　第一~第五部分合计99.94　　　　　　　七　预备费0.00　　　　　　　　1基本预备费0.00　　　　0.00　　　2价差预备费0.00　　　　0.00　　八　建设期融资利息0.00　　　　　　　九　静态投资(六+七~1)99.94　　　　　　　十　工程总投资(七~2+八+九)99.94　　　　　　　-85- 6.5资金筹措供水安全工程是基础设施，投资量较大，回收期长，收益较低，需要政府和受益群众共同投资建设而进行资金筹措。工程总投资为99.94万元，由国家、自治区、市级共同筹资。-85- 7工程项目管理7.1组织管理xx水务局负责工程项目计划上报，工程批准立项后，由xx水务局成立工程建设领导小组办公室负责实施。与受益项目区签定项目责任书，实行项目目标考核责任制，分片包干，责任到人。·xx市水务局监督工程实施，参与工程验收。项目区xx村积极配合项目实施单位搞好土方开挖，组织协调工作。7.2建设管理工程建设参照水利工程基本建设程序进行管理，实行“三制”管理，即：项目法人制、招投标制、监理制，并委托xx市水利工程质量监督站对工程进行质量监督。工程建设中要严格按照工程的设计规模、投资数额、工程质量要求及工期要求进行施工，工程建设所需物资、材料由项目法人组织招标采购。工程建设实行财务审计制，对该项目建设资金管理设专用帐户，工程建设资金由审计、财政部门定期审计，切实做到专款专用。国补资金由自治区按工程进度及质量拨付，实行合同管理，确保工程顺利进行。工程竣工后，先由项目法人组织自验和初步验收，最后由xx市水务局、卫生部门及各有关部门联合终验。-85- 7.3工程运行管理本工程由受益村负责组建管理机构，做好供水服务及水源井及管道设施的维护管理7.3.1机泵及净水设备管理与维护机泵正常运行是保证工程供水的主要环节，操作人员应掌握机泵的主要性能，能够判断常见故障产生的原因，及时排除一般故障，为了确保机泵的正常运行，应制定有关安全操作技术规程，主要内容包括以下几点：1.必须严格按照操作规程启动、停泵，操作高压电器设备，必须按照《电气安全技术规程》进行。2.要经常检查水压、电压、电流等仪表指针变化情况，注意运行中的异常现象，如发现机泵有振动声和杂声、轴承发热等问题要及时处理。3.突然停电或设备发生事故时，应立即切断电源，然后通报情况进行处理。7.3.2输配水管道的管理与维护该地区冬季寒冷，输配水管防冻管理和维护是一项重要内容，在填方较高地段，及穿越河沟处，要定期检查土层覆盖情况，不满足覆盖保温要求的应及时处理。7.3.3水质监测要定期对水质进行监测，来保证用水的安全，一年至少要全面监测水质2次。-85- 概算附表-85- 概算正件-85- 编制说明一、编制原则、依据及采用定额1、水利部水总[2002]第116号文《水利工程设计概（估）算编制规定》，（以下简称[2002]水总116号文）。2、水利总水总（2002）第116号文《水利建筑工程概算定额》。3、水利部水建管（1999）第523号文《水利水电设备安装工程概算定额》。4、水利总水总[2002]第116号文《水利工程施工机械台时费定额》。5、国家计委、建设部计价格[2002]10号文《工程勘察设计收费管理规定》。6、国家发改委发改价格[2007]670号“国家发改委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知”。7、设计图纸及工程量。8、其它相关专业定额。二、基础单价1、人工工资根据水利部[2002]水总116号文引水工程编制，人工为六级工资区，施工津贴按5.3元/天。人工工资计算结果为：工长：5.40元/工时高级工：5.06元/工时-85- 中级工：4.37元/工时初级工：2.32元/工时2、主要材料预算价格工程所需主要材料原价采用xx市xx地区2010年二季度市场调查价计算，工程所需砂石料按买成品料计算，计入货源地至工地的运杂费及损耗。采购及保管费率按3%，计算主要材料预算价格。由于目前钢材等主要材料市场价格浮动较大，为了更好的控制投资，本次主要材料价格按限制价格进入工程单价，实际材料预算价格出部分只计取税金，列入工程单价税金之前。经计算主要材料预算价格为：名称单位进入工程单价的材料价格实际材料预算价格汽油元/t36007321.96柴油元/t35007115.96水泥32.5元/t300384.78钢筋（综合）元/t30004339.983、地方材料预算价格原价按xx市xx地区2010年二季度市场调查计算，计入料场至工地的损耗。经计算的砂石料预算价格超过70元/m3的部分按材差处理，计入相应单价税金之前。经计算砂石料预算价格为：砂子：42.93元/m3石子：54.33元/m3块石：51.80元/m3碎石：54.33元/m34、施工用电、风、水价根据施工组织设计提供的资料计算：施工用电：80%采用网电，20%自备柴油发电机发电。施工用风：采用3m3/min空压机供风。-85- 施工用水：采用17kw水泵供水。经计算施工用电、风、水价格为：施工用电价：1.03元/kw.h施工用风价：0.22元/m3施工用水价：0.70元/m3三、估算编制主体建筑工程按设计提供的项目和工程量、根据施工组织设计确定的施工方法，以工程量乘以单价进行计算。设备价格参考近年来类似工程资料计算计列。设备运杂费按设备费的7%计算，采购及保管费按设备原价、运杂费之和的0.7%计算。工程单价由直接工程费、间接费、企业利润、材料价差和税金组成。其他直接费：建筑工程4%，安装工程4.7%。现场经费、间接费按水总[2002]第116号文引水工程费率计算。见下表：-85- 序号工程类别计算基础现场经费费率（%）间接费费率（%）1土方工程直接费4直接工程费42石方工程直接费6直接工程费63模板工程直接费6直接工程费64砼浇筑工程直接费6直接工程费45其他工程直接费5直接工程费56机电、金属结构设备安装工程人工费4550企业利润为7%。税金为3.22%。四、临时工程根据施工组织设计及水利部水总[2002]第116号文计算。五、独立费用根据水利部水总[2002]第116号文计算。其中工程监理费按国家发改委发改价格[2007]670号“国家发改委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知”，计算计列。勘测设计费按国家计委、建设部计价格[2002]10号文《工程勘察设计收费管理规定》计算。六、预备费预备费按工程一至五部分投资合计0%。-85- 工程总概算表序号项目概算价值(万元)其中(万元)造价分析%备注建筑工程费安装工程费设备费独立费用预备费一　第一部分　　　　　　　　　　建筑工程53.8853.88　　　　　　二　第二部分　　　　　　　　　　机电设备及安装工程10.21　9.230.97　　　　三　第三部分　　　　　　　　　　金属结构设备及安装工程31.21　27.463.75　　　　四　第四部分　　　　　　　　　　临时工程0.900.90　　　　　　五　第五部分　　　　　　　　　　独立费用3.75　　　3.75　　　六　第一~第五部分合计99.94　　　　　　　七　预备费0.00　　　　　　　　1基本预备费0.00　　　　0.00　　　2价差预备费0.00　　　　0.00　　八　建设期融资利息0.00　　　　　　　九　静态投资(六+七~1)99.94　　　　　　　十　工程总投资(七~2+八+九)99.94　　　　　　　-85- 建筑工程概算表序号工程或费用名称单位数量单价(元)合价(元)　第一部分建筑工程　　　538757.03二主管网土方工程　　　105501.83(一)土方开挖土方m37892.688.6268034.90(二)土方回填m37892.682.4819573.85(三)附属建筑物　　7893.081阀门井座41981.547896.16(四)管理房m212.5800.0010000.00三入户管网土方工程　　　433255.20(一)土方开挖m3390328.62336455.84(二)土方回填（人工）m3390322.4896799.36-85- 机电设备及安装工程概算表序号名称及规格单位数量单价(元)复价(元)设备费安装费设备费安装费　第二部分机电设备及安装工程　　　　92336.139723.60一机电设备及安装　　　　15600.401660.00(一)水泵150QJ10-100/14台24500.00500.008999.991000.00(二)泵管m12055.005.506600.40660.00二电气设备　　　　66735.737063.60　带铠装电缆3*4mm2m6016.001.60959.8696.00　φ50mmUPVC管m606.600.66395.8739.60　DZB300变频器套230000.003000.0060000.006000.00　9m水泥电根6650.00130.003900.00780.00　输电线380Vkm0.0316000.001600.00480.0048.00　其他零星材料　11000.00100.001000.00100.00三消毒设备套25000.00500.0010000.001000.00-85- 金属结构设备及安装工程概算表序号名称及规格单位数量单价(元)合价(元)设备费安装费设备费安装费　第三部分金属结构设备及安装工程　　　　274559.5637499.1一管材　　　　166229.1726666.10(一)配水管网　　0.000.000.000.001DN200UPVC管m099.520.000.000.002DN160UPVC管m049.930.000.000.003DN110UPVC管m48023.103.3111089.491588.804DN90UPVC管m110015.902.6017492.802860.005DN75UPVC管m014.152.100.000.006DN63UPVC管m4708.271.653886.18775.507DN50UPVC管m17406.601.2711480.282209.808DN32UPVC管m06.103.160.000.00(二)入户管网　00.000.000.000.001DN32UPVC管m64006.100.9339045.825952.002DN25UPVC管m160005.200.8383234.5913280.00二管道附件　　　　108330.3910833.00(一)阀门　　0.000.000.000.001逆止阀套2350.0035.00700.0070.002闸阀套6350.0035.002100.00210.003自动补排气阀套2300.0030.00600.0060.00(二)竖杆水嘴套800100.0010.0079999.958000.00(三)法兰、三通等管件　0.15166203.0016620.0024930.452493.00-85- 临时工程概算表序号工程或费用名称单位数量单价(元)复价(元)　第四部分临时工程　　　9000.00一房屋建筑工程　　　9000.001仓库租赁天7560.004500.002办公、生活租房天7560.004500.00独立费用概算表序号工程或费用名称单位数量单价(元)复价(元)　第五部分独立费用　　　37513.14一建筑管理费　　　25970.64(一)工程监理费　114428.1314428.13(二)项目建设管理费　111542.5011542.50二科研勘测设计费　　　11542.50(一)勘测设计费　111542.5011542.50建筑工程单价汇总表序号定额编号工程名称单位单价（元）1（2002）概定[10062]人工挖沟槽(Ⅲ类土）m38.622（2002）预定[10464]人工回填土m32.483(2002)市政预定5-393+5-393×4Ф1200收口式砖砌圆形检查井座1981.54-85- 主要材料预算价格计算表序号名称及规格单位价　格（元）预算价格1水泥32.5（R）t384.782钢筋（综合）t4339.983汽油90＃t7321.964柴油0＃t7115.965石子m354.336砂　子m342.937块石m351.808碎石m354.33-85- 其他材料预算价格汇总表编号名称及规格单位原价（元）1型钢Kg5.7002组合钢模板Kg4.5003卡扣件Kg5.0004铁件Kg6.0005电焊条Kg6.5006铁丝Kg5.5007合金钻头个45.0008导火线m0.7209导电线m0.19010铅丝Kg5.70011雷管个1.58012炸药Kg11.00013红砖块0.3414井盖套28015丙酮Kg816粘合剂Kg1217刀闸60A块6018刀闸30A块40-85- 他材料、设备预算价格汇总表编号名称及规格单位价格（元）1DN110UPVC管材(0.63mpa)m23.102DN90UPVC管材(0.63mpa)m15.903DN75UPVC管材(0.63mpa)m14.154DN63UPVC管材(0.63mpa)m8.275DN50UPVC管材(0.63mpa)m6.606DN32UPVC管材(1.25mpa)m6.107DN25UPVC管材(1.25mpa)m5.28沥青漆Kg4.69砂布张1.510润滑油Kg811橡胶止水圈个2.512闸阀（3寸）个35014逆止阀（3寸）个35016竖杆水嘴套10017压力表块20018电缆4mm2（3+1）m1619380V电线4mm2（3+1）m1620150QJ10——100/14套450021消毒设备套500022自动补排气阀套300239m水泥电杆根65024泵管m55.0025DZB300变频套30000.00-85- 施工机械台时费汇总表单位：元编号名称及规格台时费其中折旧费修理及替换设备费安拆费人工费动力燃料费1液压挖掘机1.0m3127.2135.6325.462.1811.7952.152液压挖掘机2.0m3229.7989.0654.683.5611.7970.703推土机88kw111.4326.7229.071.0610.4844.104推土机103kw132.1332.9135.641.3010.4851.805手持式风钻24.210.541.8921.786风（砂）水枪6m3/min27.220.240.4226.567自缷汽车15t124.0642.6729.875.6745.858载重汽车5.0t50.227.7710.865.6725.929胶轮车0.900.260.6410塔式起重机10t97.3741.3716.893.1011.7924.2211汽车起重机5.0t58.0112.9212.4211.7920.8812钢筋弯曲机Φ6-4011.850.531.450.245.673.9613钢筋切断机20kw20.191.181.710.285.6711.3514钢筋调直机4-14kw15.151.602.690.445.674.7515交流电焊机25kvA10.290.330.300.099.5716电阻对焊机150kvA63.741.353.200.655.6752.8717油动移动空压机3.0m3/m28.711.803.510.585.6717.15-85- 施工机械台时费汇总表单位：元编号名称及规格台时费其中折旧费修理及替换设备费安拆费人工费动力燃料费18混凝土搅拌机0.40m321.053.295.341.075.675.6819混凝土搅拌机0.8m329.594.396.301.355.6711.8820插入式振动器1.1kw2.070.321.220.5321插入式振动器1.5kw3.040.511.800.7322卷扬机5t34.797.172.800.115.6719.0423吊桶0.5m31.220.410.8124木工圆盘锯16.800.401.170.0510.494.6925试压泵2.5mpa9.210.251.365.681.92-85- 施工机械台班使用费计算表序号定额编号及附注施工机械台班使用费合计一类费用小计二类费用小计工资（工日）汽油（公斤）柴油（公斤）用电（度）用风（立米）用水（立米）名称规格单价44.00单价3.60单价3.50单价0.66单价0.12单价0.55元/台班元/台班元/台班数量金额数量金额数量金额数量金额数量金额数量金额1XA0680电动夯实机20～62Nm19.058.0910.96　　　　　　16.6010.96　　　　-85- 主要工程量、材料量汇总表工程项目主要工程量（m3）主要材料、设备备注土方石方合计浆砌石钢筋砼砖砌体水泥（T）钢材（T）木料（m3）机砖（块）水泵（套）管材（m）管理房4　43.2　1040.08　5600　　　管网93899.36　93899.36　　10　4　　6500　26190　合计93903.3693903.363.22080.08　12100226190　-85- 概算附件-85- 人工预算单价计算表地区类别6定额人工等级工长序号项目计算式单价（元）1基本工资385元/月×12月÷251工日×1.06819.6582辅助工资9.442（1）施工津贴5.3元/天×365天×95%÷251工日×1.0687.820（2）夜餐津贴（4.5+3.5）/2*20%0.800（3）节日加班津贴19.658*3*10/251*35%0.8223工资附加费14.114（1）职工福利基金29.10元/工日×14%4.074（2）工会经费29.10元/工日×2%0.582（3）养老保险费29.10元/工日×20%5.820（4）医疗保险费29.10元/工日×4%1.164（5）工伤保险费29.10元/工日×1.5%0.437（6）职工失业保险基金29.10元/工日×2%0.582（7）住房公积金29.10元/工日×5%1.4554人工工日预算单价43.2145人工工时预算单价5.402-85- 人工预算单价计算表地区类别6定额人工等级高级工序号项目计算式单价（元）1基本工资350元/月×12月÷251工日×1.06817.8712辅助工资9.368（1）施工津贴5.3元/天×365天×95%÷251工日×1.0687.820（2）夜餐津贴（4.5+3.5）/2*20%0.800（3）节日加班津贴17.871*3*10/251*35%0.7483工资附加费13.209（1）职工福利基金27.239元/工日×14%3.813（2）工会经费27.239元/工日×2%0.545（3）养老保险费27.239元/工日×20%5.445（4）医疗保险费27.239元/工日×4%1.090（5）工伤保险费27.239元/工日×1.5%0.409（6）职工失业保险基金27.239元/工日×2%0.545（7）住房公积金27.239元/工日×5%1.3624人工工日预算单价40.4485人工工时预算单价5.06-85- 人工预算单价计算表地区类别6定额人工等级中级工序号项目计算式单价（元）1基本工资280元/月×12月÷251工日×1.06814.2972辅助工资9.218（1）施工津贴5.3元/天×365天×95%÷251工日×1.0687.820（2）夜餐津贴（4.5+3.5）/2*20%0.800（3）节日加班津贴14.297*3*10/251*35%0.5983工资附加费11.405（1）职工福利基金23.515元/工日×14%3.292（2）工会经费23.515元/工日×2%0.470（3）养老保险费23.515元/工日×20%4.703（4）医疗保险费23.515元/工日×4%0.941（5）工伤保险费23.515元/工日×1.5%0.353（6）职工失业保险基金23.515元/工日×2%0.470（7）住房公积金23.515元/工日×5%1.1764人工工日预算单价34.925人工工时预算单价4.37-85- 人工预算单价计算表地区类别6定额人工等级初级工序号项目计算式单价（元）1基本工资190元/月×12月÷251工日×1.0689.7012辅助工资5.116（1）施工津贴2.65元/天×365天×95%÷251工日×1.0683.910（2）夜餐津贴（4.5+3.5）/2*20%0.800（3）节日加班津贴9.701*3*10/251*35%0.4063工资附加费3.703（1）职工福利基金14.817元/工日×7%1.037（2）工会经费14.817元/工日×1%0.148（3）养老保险费14.817元/工日×10%1.482（4）医疗保险费14.817元/工日×2%0.296（5）工伤保险费14.817元/工日×1.5%0.222（6）职工失业保险基金14.817元/工日×1%0.148（7）住房公积金14.817元/工日×2.5%0.3704人工工日预算单价18.5205人工工时预算单价2.32-85- 主要材料运输费用计算表材料名称：钢材、木材、水泥交货条件　　　运输方式火车汽车船运火车交货地点　　　货物等级/2　　整车零担（%）交货比例%100　　装载系数　　　　　编号运输项目费用运输起止地点运距（km）计算公式　一物资供应公司　　　13.57　装载汽车　　　4.50　汽车运输物资公司-工地15　5.57　　公路运距15公路运距×0.32×1.165.57　　土路运距0土路运距×0.36×1.160.00　卸汽车费　　　3.50　　　　　　　综合运杂费　　　13.57-85- 主要材料运输费用计算表材料名称：油料交货条件　　　运输方式火车汽车船运火车交货地点　　　货物等级/　　整车零担（%）交货比例%100　　装载系数　　　　　编号运输项目费用运输起止地点运距（km）计算公式　一石油公司　　　8.70　汽车运输物资公司-工地15　8.70　　公路运距15公路运距×0.5×1.168.70　　土路运距0土路运距×0.56×1.160.00　　　　　　　综合运杂费　　　8.70-85- 主要材料运输费用计算表材料名称：砂子、砾石、块石交货条件　　　运输方式火车汽车船运火车交货地点　　　货物等级/1　　整车零担（%）交货比例%100　　装载系数　　　　　编号运输项目费用运输起止地点运距（km）计算公式　一料场　　　10.76　装载汽车　　　2.50　汽车运输料场-工地15公路运距×0.36×1.166.26　卸汽车费　　　2.00　　　　　　　综合运杂费　　　10.76-85- 主要材料预算价格计算表　编号名称及规格单位单位毛重（吨）每吨运费（元）价格（元）原价运杂费保险费运到工地仓库价格采购及保管费包装品回收值预算价格1汽油t1.008.707100.008.700.007108.70213.260.007321.962柴油t1.008.706900.008.700.006908.70207.260.007115.963圆木m30.7013.571100.009.500.001109.5033.290.001142.794锯材m30.7013.571500.009.500.001509.5045.290.001554.795砂m31.5510.7625.0016.680.0041.681.250.0042.936石子m31.6510.7635.0017.750.0052.751.580.0054.337块石m31.7010.7632.0018.290.0050.291.510.0051.808碎石m31.6510.7635.0017.750.0052.751.580.0054.339水泥325#t1.0013.57360.0013.570.00373.5711.210.00384.7810水泥425#t1.0013.57420.0013.570.00433.5713.010.00446.5811钢筋（综合）t1.0013.574200.0013.570.004213.57126.410.004339.98-85- 其他材料预算价格汇总表编号名称及规格单位其中原价运杂费合计1型钢Kg5.7005.7002组合钢模板Kg4.5004.5003卡扣件Kg5.0005.0004铁件Kg6.0006.0005电焊条Kg6.5006.5006铁丝Kg5.5005.5007合金钻头个45.00045.0008导火线m0.7200.7209导电线m0.1900.19010铅丝Kg5.7005.70011雷管个1.5801.58012炸药Kg11.00011.00013红砖块0.340.3414井盖套28028015丙酮Kg8816粘合剂Kg121217刀闸60A块606018刀闸30A块4040-85- 其他材料、设备预算价格汇总表编号名称及规格单位其中原价运杂费合计1DN110UPVC管材(0.63mpa)m23.123.12DN90UPVC管材(0.63mpa)m15.915.93DN75UPVC管材(0.63mpa)m14.1514.154DN63UPVC管材(0.63mpa)m8.38.35DN50UPVC管材(0.63mpa)m6.66.66DN32UPVC管材(1.25mpa)m6.16.17DN25UPVC管材(1.25mpa)m5.25.28沥青漆Kg4.64.69砂布张1.51.510润滑油Kg8811橡胶止水圈个2.52.512闸阀（3寸）个35035014逆止阀（3寸）个35035016竖杆水嘴套10010017压力表块20020018电缆4mm2（3+1）m161619380V电线4mm2（3+1）m161620150QJ10——100/14套4500450021消毒设备套5000500022自动补排气阀套300300239m水泥电杆根65065024泵管m55.0055.0025DZB300变频套30000.0030000.00-85- 施工用电价格计算1.电网供电电价计算依据：⑴占电量比例80%⑵基本电价0.52元/kwh⑶损耗率高压损耗5%变压器损耗8%⑷待摊费0.02元/kwh电网电价=基本电价×1/(1-高压损耗)×1/（1-变压器损耗）＋待摊费=0.615元/kwh1.柴油发电厂供电电价计算依据：⑴占电量比例20%⑵台时小时利用系数1⑶发电机出力系数0.85⑷厂用电率4%⑸损耗率5%⑹待摊费0.05元/kwh⑺单位循环冷却水费0.05元/kwh容量台时费台数60kw119.77元1柴油发电电价=台时费/[容量×1×发电机出力系数×(1-厂用电率)×（1-损耗率）]＋单位循环冷却水费＋待摊费=2.675元/kwh综合电价=电网电价×占电量比例+柴油发电电价×占电量比例=1.03元/kwh-85- 施工用风价格计算计算依据：⑴台时小时利用系数1⑵空压机利用系数0.75⑶损耗率10%⑷待摊费0.002元/kwh⑸空压机总容量3m3/min⑹空压机和水泵：容量及单位台时费台数3m3/min26.16元1风价=台时费/[容量×60×台时小时利用系数×空压机利用系数×(1-损耗率)]＋待摊费=0.22元/m3-85- 施工用水价格计算1.工程用水计算依据：⑴台时小时利用系数1⑵水泵能量利用系数80%⑶损耗率10%⑷待摊费0.03元/kwh⑸水泵总容量50m3/h⑹水泵流量（m3/h）台时费台数5024.07元1水价=台时费/[流量×台时小时利用系数×水泵能量利用系数×(1-损耗率)]＋待摊费=0.70元/m32.砂石料供水系统计算依据：⑴台时小时利用系数1⑵水泵能量利用系数80%⑶损耗率10%⑷待摊费0.03元/kwh⑸水泵总容量10m3/h⑹水泵流量（m3/h）台时费台数5024.07元1水价=台时费/[流量×台时小时利用系数×水泵能量利用系数×(1-损耗率)]＋待摊费=0.70元/m3-85- -85- 纯混凝土材料单价计算表单位：m3序号混凝土强度等级水泥强度等级级配预算量单价（元）水泥砂石子水掺合料外加剂单价kg单价m3单价m3单价m3单价kg单价kg1C1032.520.38520842.930.5554.330.790.70.15　0.38　0.38146.672C1532.520.38524242.930.5254.330.810.70.15　0.45　0.45159.553C2032.520.38528942.930.4954.330.810.70.15　0.52　0.52176.354C2532.520.38526142.930.5154.330.810.70.15　0.47　0.47166.43水泥砂浆材料配合表单位：m3砂浆类别砂浆强度等级水泥（32.5）砂水单价（元）单价kg单价m3单价m3水泥砂浆M50.38521142.931.130.70.127129.83M7.50.38526142.931.110.70.157148.25M100.38530542.931.10.70.183164.78M12.50.38535242.931.080.70.211182.03M150.38540542.931.070.70.243202.03-85- 建建筑工程单价表工程名称:人工挖沟槽（Ⅲ类土）定额依据:（2002）概定[10062]定额单位:100m3工作内容:挖土,抛土于槽边.序号定额编号工程或费用名称单位数量单价(元)合价(元)一直接工程费750.421直接费694.82(1)人工费工时283.2674.58工长工时5.75.4030.78初级工工时277.52.32643.80(2)零星材料费20.242其它直接费%427.803现场经费%427.80二间接费%430.02三计划利润%754.63四材差五税金%3.2226.89六工程单价861.9-85- 建筑工程单价表工程名称：人工回填土定额依据：（2002）预定[10464]定额单位：100m3工作内容：填土、铺平。序号定额编号工程或费用名称单位数量单价（元）合价（元）一直接工程费215.541直接费199.56(1)人工费工时79.8190.06工长工时1.65.408.64初级工工时78.22.32181.42(2)材料费9.50零星材料费9.502其它直接费%47.993现场经费%47.99二间接费%48.62三计划利润%715.69四税金%3.227.72五工程单价247.57-85- 建筑工程单价表工程名称：Ф1200收口式砖砌圆形检查井定额依据：（2004）市政预定5-393+5-393×4定额单位：座工程内容：砼搅拌、捣固、养护、砖砌、勾缝、安装井盖。序号定额编号工程或费用名称单位数量单价（元）合价（元）一直接工程费　　1671.64（一）直接费　　1535.011人工费工日8.4644372.242材料费　　1162.58红砖千块1.537340522.58碎石m30.1547.717.16钢筋砼管Ф300m0.564207116.75井盖井座Ф700GB重型套1280280.00铁爬梯kg17.4544.578.54煤焦沥青漆L01-17kg1.1294.65.19PB0390现浇碎石砼C20-40-3m30.022176.353.53PK0050混合砂浆M7.5-H-3m31.021148.25148.65水m30.2640.70.183机械使用费　　0.19XA0680电动夯实机20～62Nm台班0.0119.050.19（二）其他直接费%4　60.72（三）现场经费%5　75.91二间接费%5　83.58三企业利润%7　122.87四材差　　34.29五税金%3.22　61.56六工程单价　　1981.54-85-'
