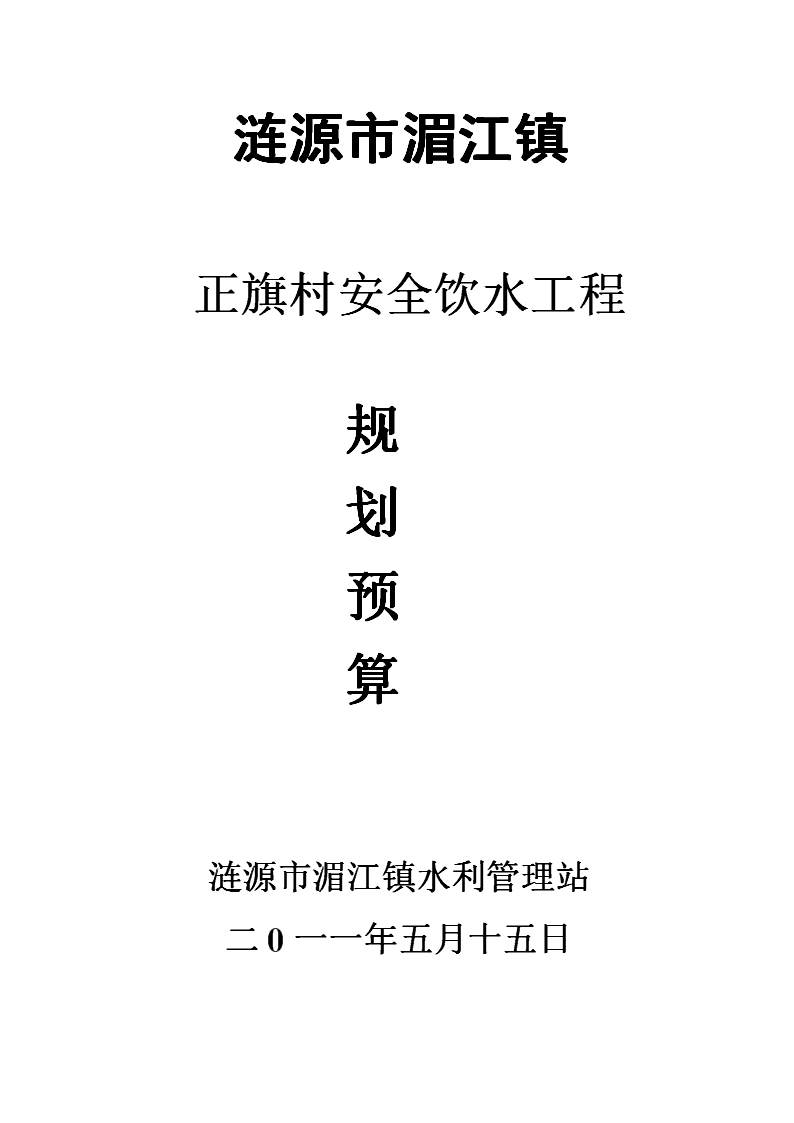

'涟源市湄江镇正旗村安全饮水工程规划预算涟源市湄江镇水利管理站二0一一年五月十五日16 湄江镇正旗村安全饮水工程规划预算一、工程概述正旗村位于湄江镇东南部，全村总面积2.08平方公里，平均海拔高程300米，管辖7个村民小组，197户，955人。水田225亩，旱地216亩。该村水源奇缺，80%的田是天水田，十年九旱，自然条件较差。大部分群众饮的是山塘渗漏水，该村疾病繁多，给群众的生命财产带来不可估量的损失。枯水季节都靠外地进水，大部分饮的是七元钱一桶的矿泉水。为了改善全村群众的饮用水条件，合理利用水资源，经村支两委集体多次研讨，决定由村干部，党员牵头，组织村民捐资出物，全力建好这项民心饮用水工程。二、工程规划设计经实地勘察，在牛湾塘井取水，经估算日产水量为200m3，把新罗大塘井的水到引至牛湾塘井作为补充水源。经估算，可以满足全村群众的人畜饮用水，经卫生防疫部门水质化验，符合国家饮用水标准。（一）牛湾塘井集水池工程：蓄水池断面设计净空：长20m,宽8m，高25m，蓄水量为400m3。1、池墙：用M7.5浆砌块石，池墙底宽1.8m，池墙顶宽0.5m，断面长=底长{【（23.6+23.6+8+8）+顶长（21+21+8+8）÷2】×宽【（1.8+0.5）】÷2}×高2.85，内墙用C25砼防渗，墙厚为0.15m，钢筋用单层安置，主筋用Φ12，间距为0.15m，副筋用Φ16 6.5，间距为0.20m，断面：长（20.3+20.3+8+8）×厚0.15m×高2.65m.1、池底：垫层用M7.5浆砌块石铺底，厚度为0.2m.断面：长20.3m×宽8.3m×厚0.2m，防渗层用C25钢筋砼，厚度为0.15m，钢筋用单层安置，主筋用Φ12，间距为0.1m，付筋用Φ6.5，间距为0.15m，断面：长20.3m×宽8.3m×厚0.15m.2、池盖：用C25砼，钢筋用单层安置，主筋用Φ12，间距为0.15m，副筋用Φ6.5，间距为0.20m，长20.6m×宽8.6m×厚0.1m。3、池立中柱：池中设C25钢筋砼，立柱4根，布Φ12主筋8根，长2.65m，布箍Φ6.5筋16根，断面尺寸：300㎜×300㎜.4、池中横梁：池放C25钢筋砼横梁5根①长20.6m×宽0.3m×高0.4m，设Φ16主筋4根，设Φ12付筋2根，设箍筋103根。②（长8.6×宽0.3m×高0.4m）×4根。每根设Φ16主筋4根，设Φ12付筋2根，箍筋Φ6.543根。6、池底预埋Φ63排水管1根，配Φ63闸阀一个。（二）饮水管道新罗大塘井至井湾塘集水池：引水管道长200m设PVC-M塑管，管径Φ63.16 （三）提水站工程经实地测量，在井湾塘井集水池通过提水至六岸岭建高位蓄水池，实测扬程40m，选择管径Φ100㎜，损失扬程26m，设计扬程66m，设计流量25m3╱h，选择IS型单级单吸离心泵，型号IS65-40-250，配套电机功率15KW，电排管长为160m，机房3m×3m=9㎡（四）六岸岭高位蓄水池工程根据该村用水人口，按照国家饮用水标准，经计算，设计蓄水池蓄水量为200m3，断面尺寸：长20m，宽4m，高2.5m。池墙：用C25钢筋砼防渗。墙厚0.35m，钢筋用双层安置，主筋用Φ12，间距0.15m，付筋用Φ6.5，间距为0.2m，断面：长（20.7+20.7+4+4）m×厚0.35m×高2.65m.池底：底层用M7.5浆砌块石铺底，长20.7m×宽4.7m×厚0.2m.池底防渗用C25钢筋砼，钢筋用单层安置，主筋用Φ12，间距为0.1m，付筋用Φ6.5，间距为0.15m，断面：长20.7m×宽4.7m×厚0.15m池盖：用C25砼砌，钢筋用单层安置，主筋用Φ12，间距为0.15m，付筋用Φ6.5，间距为0.2m，长20.7×宽4.7×厚0.1m（五）供水管网工程六岩岭蓄水池至梦其住宅设分管。管径Φ50，管长2330m，梦其住宅至秀军住宅设支管，管径为Φ40，管长1150m，秀军住宅至玉兵住宅设进户管，管径Φ32，管长1500m.16 六岩岭蓄水池至秀成住宅设分管。管径Φ40，管长1160m，秀成住宅至萼辉住宅设进户管，管径Φ32，管长1400m.六岩岭蓄水池至汉军住宅设主管。管径Φ75，管长1466m汉军住宅至东平住宅设分管，管径Φ63，管长1380m，光辉住宅至祥辉住宅设进户管，管径Φ32，管长1130m.汉仁住宅至秋容住宅设支管，管径为Φ50，管长1550m，秋容住宅至贤春住宅设进户管，管径Φ40，管长150m.贤春住宅至业怀住宅设进户管，管径Φ32，管长170m.尚元住宅至学校设进户管，管径Φ32，管长1100m.东平住宅至仲年设进户管，管径Φ40，管长150m.汉军住宅至兵尧住宅设分管，管径Φ63，管长1316m.兵尧住宅至爱桃住宅设支管，管径Φ63，管长1134m，爱桃住宅至立兵住宅设支管，管径Φ50，管长1580m，立兵住宅至细贤住宅设进户管，管径Φ40，管长150m.细贤住宅至晓彪住宅设进户管，管径Φ32，管长150m，兵尧住宅至吴家门口设主管，管径Φ65，管长1550m。M7.5浆砌块石材料用安坝水泥和附近的混合砂，混凝土材料用安坝水泥，附近沙场和附近石场碎石配合，管材用PE100给水管。三、工程量计算、预算牛湾塘井集水池工程：合计110818.65元㈠工程量计算：1、淤泥开挖：长23.6m×宽11.6m×高20m=547.52m316 1、池墙M7.5浆砌石块：长｛底长【（23.6+23.6+8+8）+顶长（23+21+8+8）】÷2｝×宽｛（1.8+0.5）÷2｝×高2.85=长60.6m×宽1.15m×高2.85m=198.62m32、池墙C25钢筋砼长（20.3+20.3+8+8）×厚0.15m×高2.65m=22.5m33、池底M7.5浆砌石块石铺底：长20.3m×宽8.3m×厚0.2m=33.7m34、池底C25砼长20.3m×宽8.3m×厚0.15m=25.27m35、池盖C25砼：长20.6m×宽8.6m×厚0.1m=17.72m36、池中立柱C25砼：长2.65m×宽0.3m×高0.3m=0.24m3×4根=0.96m37、池横梁C25砼①长20.6m×宽0.3m×厚0.4m=2.47m3②长8.6m×宽0.3m×厚0.4m=1.03m3×4根=4.13m38、钢材合计：4.71t①池墙钢筋主筋Φ12@150：长2.85m×377根×0.888㎏╱m=0.954t付筋Φ6.5@200：长56.6m×15根×0.222㎏╱m=0.186t②池底钢筋16 主筋Φ12@100:长8.3m×203根×0.888㎏╱m=1.496t付筋Φ6.5@150：长20.3m×55根×0.222㎏╱m=0.248t①池盖钢筋主筋Φ12@150:长8.3m×137根×0.888㎏╱m=1.01t付筋Φ6.5@200：长20.6m×42根×0.222㎏╱m=0.192t④池中立柱钢筋主筋Φ12@100:长2.8m×8根×0.888㎏╱m×4根柱=0.08t箍筋Φ6.5@150:长1.4m×14根×0.222㎏╱m×4根柱=0.02t⑤横梁钢筋：Φ16:0.347t，Φ12:3638t，Φ6.5:0.725t，合计4.71tA：主筋Φ16:长20.6m×4根×1.578㎏╱m=0.13t付筋Φ12:长2.0.6m×2根×0.888㎏╱m=0.037t箍筋Φ6.5:长1.6m×44根×0.222㎏╱m=0.016tB：主筋Φ16:长8.6m×4根×1.578㎏╱m×4根梁=0.217t付筋Φ12:长8.6m×2根×0.888㎏╱m×4根梁=0.061t箍筋Φ6.5:长1.3m×44根×0.222㎏╱m×4根梁=0.063t㈠资金预算：合计110818.65元A材料费：65381.10元1、块石：198.62m3+33.7m3=232.32m3×70元∕m3=16262.4元2、水泥：41.9t×380元∕t=15922元①M7.5浆砌石：232.32m3×0.28×0.261t=16.98t16 ②C25砼：22.5+25.27+17.72+0.96+2.47+4.13=73.05m373.05m3×0.31×1.1=24.91t3、细砂：C25砼73.05m3×0.47m3×0.96=32.96m3×120元∕m3=3955.22元4、碎石：C25砼73.05m3×0.81m3×1.06=62.72m3×65元∕m3=4076.85元5、混合砂：M7.5浆砌石：232.32m3×0.3×1.11m3=77.36m3×60元∕m3=4641.75元6、钢材：4.71t×5200元=24492.00元7、木模板：合计388.8㎡×38元=14774.4元①池墙：长（20+20+8+8）×宽2.5=140㎡②立柱：2.5×0.4×4=4㎡×4根=16㎡③池梁：长20×（0.4+0.5+0.5）=28㎡长8×（0.4+0.5+0.5）=11.2㎡×4根=44.8㎡④池盖：长20m×宽8=160㎡8、枋材：装模砼：45.31m3×0.127m3=5.75m3×960元=5524.20元9、铁件：装模砼：45.31×0.9㎏=40.78×5.5元=224.28元B：人工费：45437.55元1、淤泥开挖：547.52m3×25元=13688元2、M7.5浆砌石块：长232.322m3×65元=15100.8元16 1、C25砼（墙、盖边模）：22.5+17.72=40.22m3×95元=3820.9元C25砼（底无模）：25.27m3×75元=185.25元C25砼（梁柱有模）:3.96m3×125元=495元2、装、拆模工资：388.8㎡×22元=8553.6元3、钢筋制作：4.71t×400元=1884元㈠饮水管道工程：合计：16461.38元新罗大塘井至井湾塘集井水池,管径Φ63，管长200米，井湾塘集井水池至现有饮水井，管径Φ63，管长400米。A材料费：合计：11661.38元PVC-M管材：管径Φ63，管长600米×18.44元=11064.00元PVC-M管件：球阀3个×20.26元=60.78元，直接：150个×2.88元=432元，900弯头20个×5.23元=104.6元B:人工费：600×8元=4800.00元（四）提水站工程：合计：39645.00元A:器材费：合计：34765.00元1、水泵.电机一套：8500元2、配电屏一块：3500元3、减压起动一台：2800元4、提水管道热镀锌管：160米×54元=8640元5、机房一间：9㎡×800元=7200元6、三相四线低压线路合计4125.00元①7米电杆2根1100.00元16 ①50横担5根300.00元②抱合5个100元③大号蝴蝶瓷瓶12套（带螺丝）90元④U型线夹2个60元⑤直型线夹2个60元⑥Φ150拉抱2个90元⑦单连板2块30元⑧1.5米拉棒2根120元⑨拉孟2块65元⑩拉附件2套80元⑪3.5米铝芯钢绞线150米×4=600米,100㎏2300元⑫3.5米拉线20米100元⑬电表箱2只160.00元⑭电镀表3个240.00元⑮互感器3个90元⑯200A接触器1个300元⑰红绿按钮1个30元⑱四线工字担1个60元B：人工费：4880.00元1、机组.电器安装费：14800×10%=1480元2、提水管道安装：160米×15元╱m=2400元3、外线安装：1000元16 ㈤六位岭高位蓄水池工程：合计：82929.4元⑴工程量计算1、土方开挖：长20.7m×宽4.7m×高2.85m=277.28m32、池墙C25砼防渗：长（20.7+20.7+4+4）m×厚0.35m×2.65m=45.82m33、池底M7.5砂浆块石铺底长20.7m×宽4.7m×厚0.2m=19.46m34、池底C25砼防渗长20.7m×宽4.7m×厚0.15m=14.59m35、池盖C25长20.7m×宽4.7m×厚0.1m=9.73m36、钢材：Φ12:3.11t，Φ6.5:0.411t，合计3.521t①池墙钢筋：主筋Φ12@150：（长2.85×330根×0.888㎏╱m）×2面=1.670t付筋Φ6.5@200：（长49.4×14根×0.222㎏╱m）×2面=0.154t②池底钢筋：主筋Φ12@100：长4.7m×207根×0.888㎏╱m=0.864t付筋Φ6.5@150：长20.7m×32根×0.222㎏╱m=0.147t③池盖钢筋：主筋Φ12@150：长4.7m×138根×0.888㎏╱m=0.576t付筋Φ6.5@200：长20.7m×24根×0.222㎏╱m=0.110t16 ⑵资金预算：合计：82929.49元A：材料费：52234.94元1、块石：19.46m3×70元╱m3=1362.2元2、水泥：25.34t×380.00元=9629.2元①M7.5浆砌石块：19.46m3×0.28×0.261t=1.42t②C25砼：45.82+14.59+9.73=70.14m3×0.31×1.1=23.92t3、细砂：C25砼：70.14m3×0.47m3×0.96=31.65m3×120元╱m3=3798元4、碎石C25砼：70.14m3×0.81m3×1.06=60.223×65元╱m3=3914.44元5、混合砂：M7.5浆砌石块：19.46m3×0.28m3×1.11t=6.05m3×60元╱m3=362.9元6、钢材：3.521t×5200元=18309.2元7、木模板：207.2㎡×38元=7873.60元①池墙：长（20+20+4+4）×宽2.65=127.2㎡②池盖：长20×宽4=80㎡8、铁件：装模砼：55m3×0.9㎏=50㎏×5.5元=275元9、枋材：装模砼：55m3×0.127m3=6.99m3×960元=6710.4元B：人工费：30694.55元1、人工挖方：277.28m3×25元=6932元2、M7.5浆砌方：19.46m3×65元=1264.9元16 3、C25砼（墙、盖边模）：55m3×95元=5277.25元C25砼（底无模）：14.59m3×75元=1094.25元1、装、拆模工资：207.2㎡×22元=4558.4元2、钢筋制作：3.521t×400元=1408.4元3、人工转运材料费：10159.35元①水泥：25.34t×60元=1520.4元②细砂：31.65m3×70元=2215.5元③碎石：60.22m3×80元=4817.6元④混合砂：6.05m3×75元=453.75元⑤钢材：3.521t×100元=352.1元⑥模板、枋材：800元㈤管网材料及安装工程合计：861537.79元A材料费：合计570297.79元1、管材执行标准：PVC-MCJ╱T272-2008，1.6mPa:合计：515525.60元①Φ75管：1466m×59.4元=87080.4元②Φ63管：5380m×42.5元=228650.0元③Φ50管：5460m×26.8元=146328元④Φ40管：2760m×17.2元=4747.2元⑤Φ32管：4350m×11.2元=48720元2管件：小计346012.19元①Φ75：小计9113.12元16 Φ75-50三通12个×26.4元=3168元Φ75-50大小头12个×9.75元=117元900弯头100个×19.8元=1980元450弯头100个×21.3元=2130元球阀2个×180元=360元Φ75-32三通12个×17.34元=208.08元Φ75-25三通12个×16.77元=201.24元直接：400个×9.5=3800元①Φ50:小计：13292.25元Φ50-40大小头80个×3.89元=311.2元Φ50-40三通20个×8.55=171元Φ50-32三通60个×7.32元=439.2元Φ50-25三通80个×6.72元=537.6元Φ50-20三通20个×6.33元=126.6元直接：1365个×3.83元=5227.95元900弯头140个×7.38元=536.2元450弯头140个×8.55元=1197元球阀50个×94.91元=4745.5元②Φ40：小计4596.6元球阀15个×49.10元=736.5元Φ40-32三通58个×5.40=313.2元Φ40-25三通60个×4.47元=268.2元16 Φ40-20三通80个×4.2=336元直接690个×2.67元=1842.3元900弯头120个×4.55元=546元450弯头120个×4.62=554.5元小计：4327.07元球阀：60个×29.45=1767元直接：1100×1.54=1540元Φ32-25三通100个×3.24=324元Φ32-20三通18个××2.64=47.52元900弯头125个×2.51元=313.75元450弯头120个×2.52=302.4元Φ32三通10个×3.24=32.4元①Φ63：小计：12883.15元直接：1345×6.39=8594.55元球阀：10个×127.64=1276.40元Φ63-50三通40个×15.68=627.2元900弯头60个×13.98元=838.8元450弯头60个×14.52=871.2元Φ63*40三通50个×13.5元=675元②其他：小计10560.00元水表：180×58=10440元生料带：60盒×2=120元16 ⑥管道安装：合计：291240.00元19416米×15元=291240元㈦其他费：合计166708.83元1、不可预算费：1111392.22元×10%=111139.22元2、工程管理费：930970.87元×5%=55569.61元该工程M7.5浆砌石块251.78m3，C25砼143.19m3，开挖土方824.80m3，钢材8.231T，水泥67.24T，细砂：64.61m3。碎石122.94m3，混合砂83.41m3，PE塑管19416米，铁管160米，材料费734340.17元，人工费377052.05元，其他费166708.83元，征地费未预算，工程共计金额1278101.05元。湄江镇水利管理站二0一一年五月十五日16'
