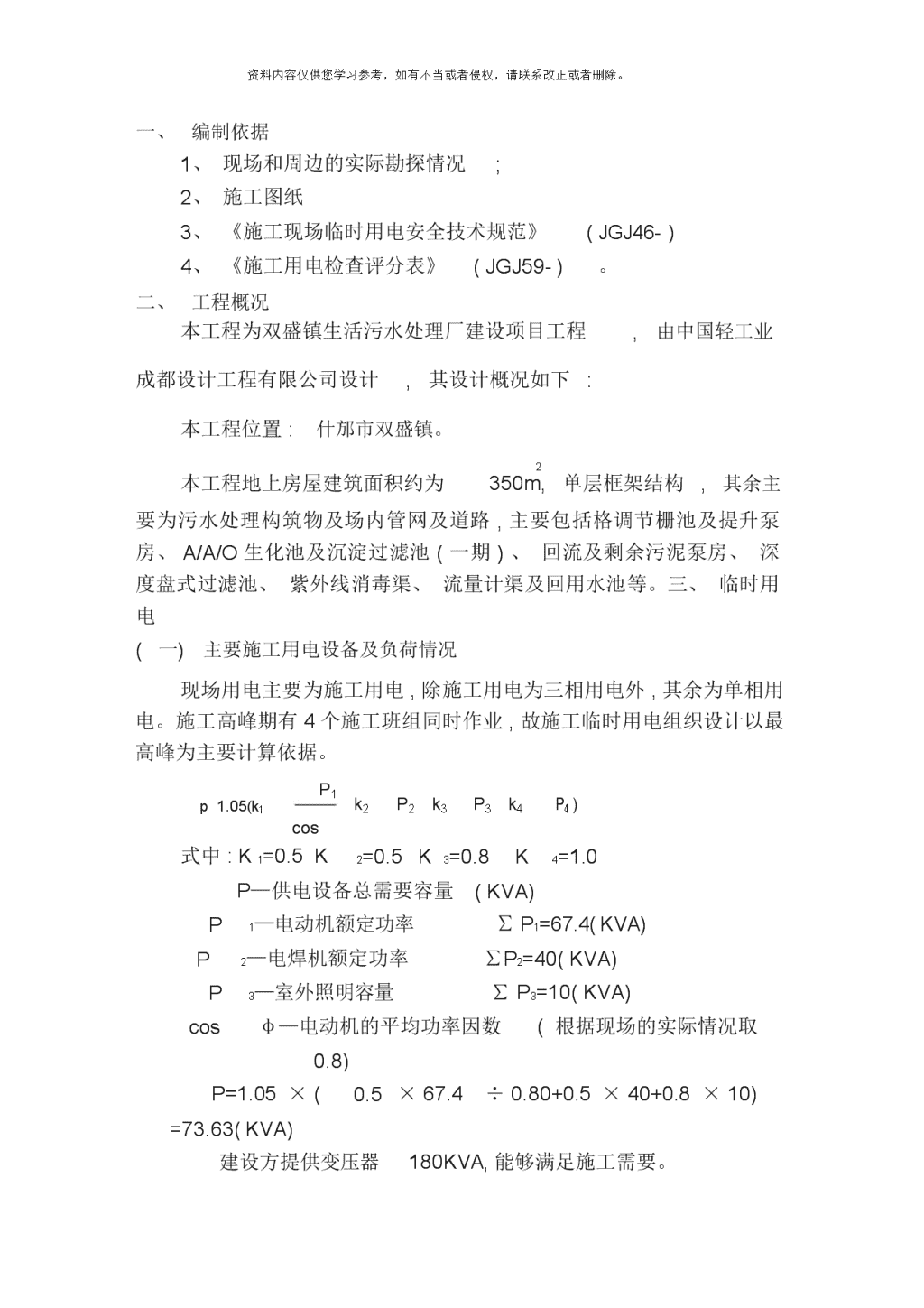

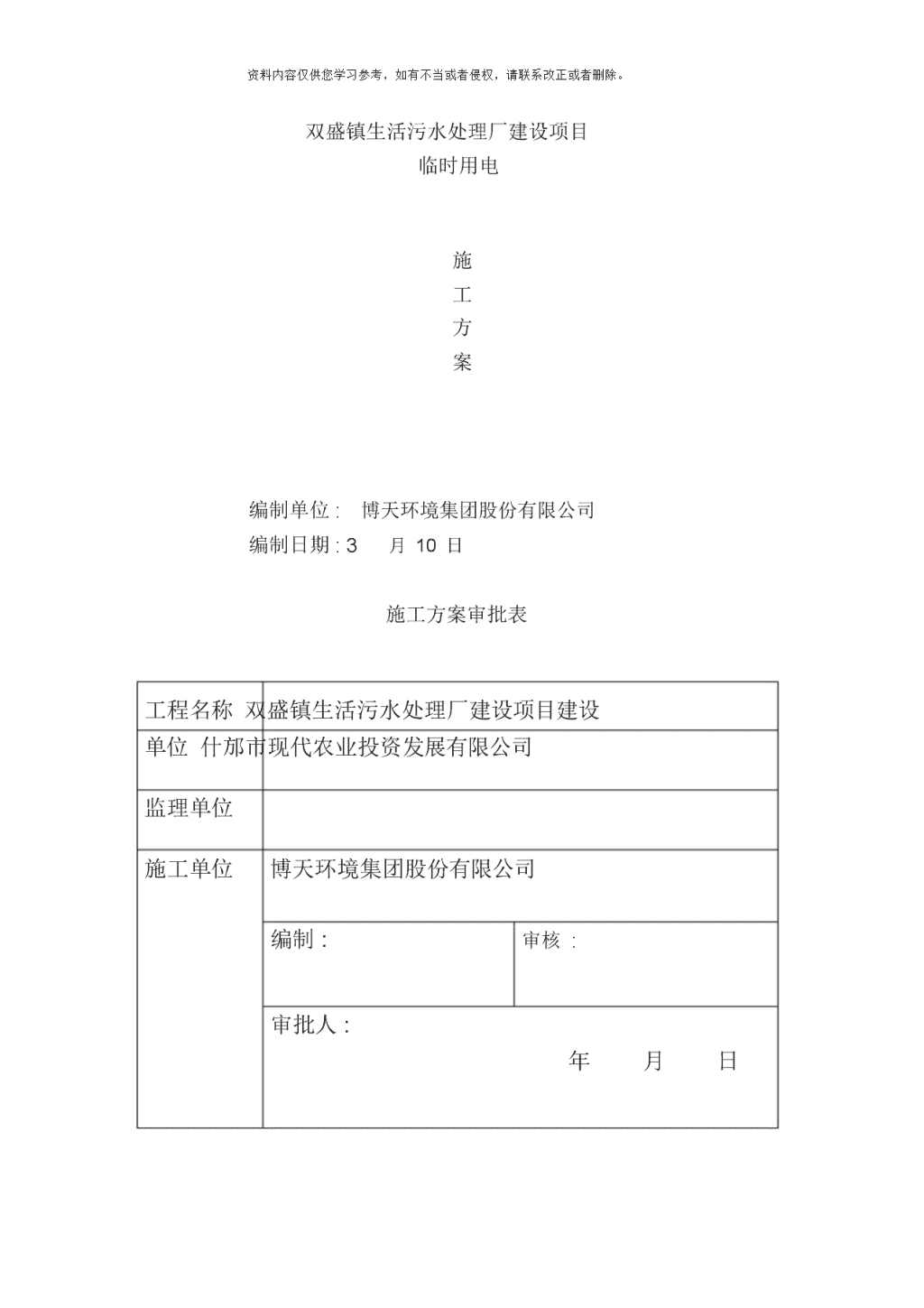

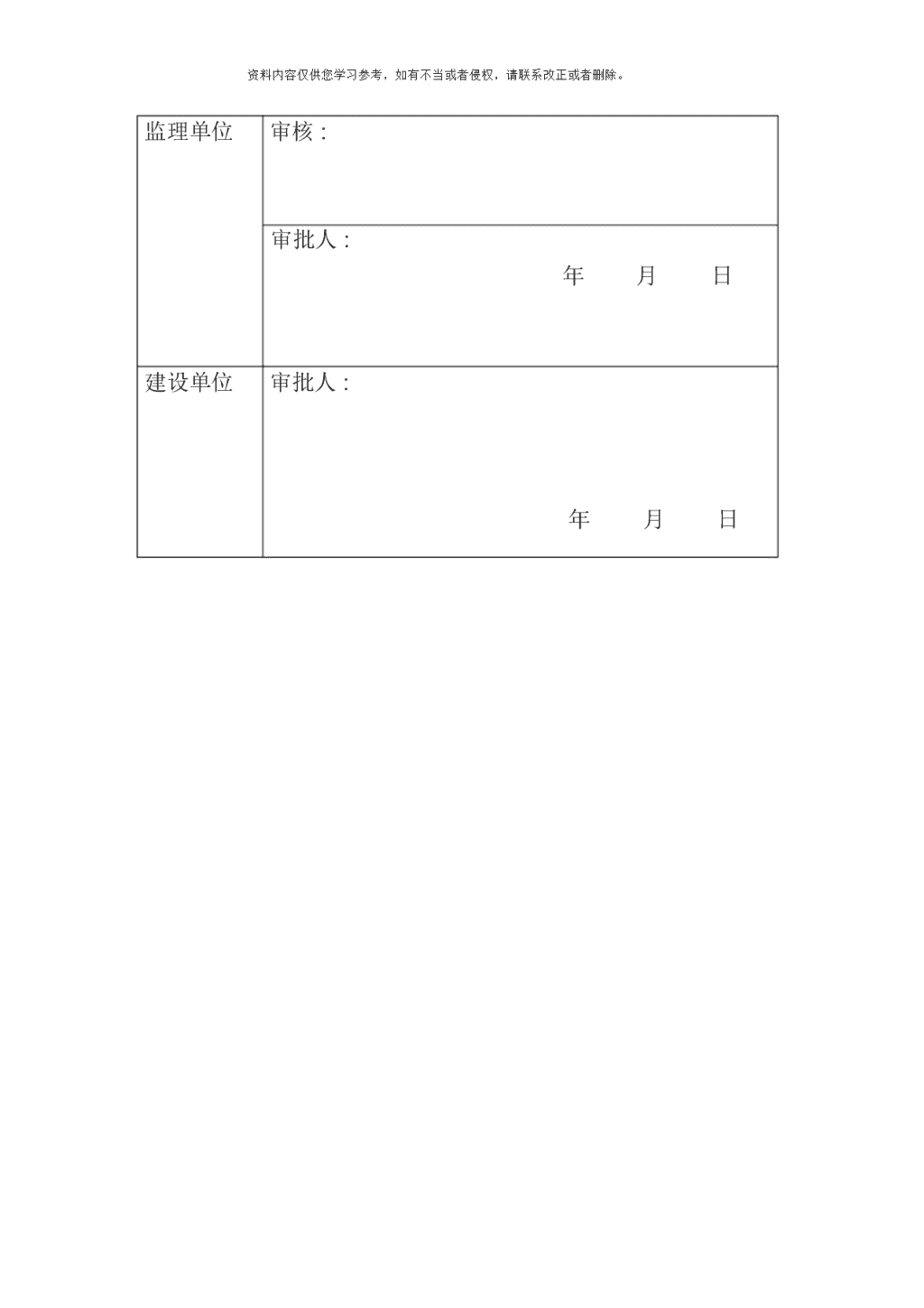

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。双盛镇生活污水处理厂建设项目临时用电施工方案编制单位:博天环境集团股份有限公司编制日期:3月10日施工方案审批表工程名称双盛镇生活污水处理厂建设项目建设单位什邡市现代农业投资发展有限公司监理单位施工单位博天环境集团股份有限公司编制:审核:审批人:年月日 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。监理单位审核:审批人:年月日建设单位审批人:年月日 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。一、编制依据1、现场和周边的实际勘探情况;2、施工图纸3、《施工现场临时用电安全技术规范》(JGJ46-)4、《施工用电检查评分表》(JGJ59-)。二、工程概况本工程为双盛镇生活污水处理厂建设项目工程,由中国轻工业成都设计工程有限公司设计,其设计概况如下:本工程位置:什邡市双盛镇。2本工程地上房屋建筑面积约为350m,单层框架结构,其余主要为污水处理构筑物及场内管网及道路,主要包括格调节栅池及提升泵房、A/A/O生化池及沉淀过滤池(一期)、回流及剩余污泥泵房、深度盘式过滤池、紫外线消毒渠、流量计渠及回用水池等。三、临时用电(一)主要施工用电设备及负荷情况现场用电主要为施工用电,除施工用电为三相用电外,其余为单相用电。施工高峰期有4个施工班组同时作业,故施工临时用电组织设计以最高峰为主要计算依据。P1k2P2k3P3k4P4)p1.05(k1cos式中:K1=0.5K2=0.5K3=0.8K4=1.0P—供电设备总需要容量(KVA)P1—电动机额定功率∑P1=67.4(KVA)P2—电焊机额定功率∑P2=40(KVA)P3—室外照明容量∑P3=10(KVA)cosφ—电动机的平均功率因数(根据现场的实际情况取0.8)P=1.05×(0.5×67.4÷0.80+0.5×40+0.8×10)=73.63(KVA)建设方提供变压器180KVA,能够满足施工需要。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工设备及负荷参数一览表序机械名称号1钢筋切断机2钢筋弯曲机3混凝土振动器4电焊机7污水泵7圆盘锯9室外照明合计数量功率合计规格型号生产厂家(台)(KW)(KW)GJ4015.55.5WT40-1144ZN5041.14.4By-1602204095.549.51442510207.9(二)导线敷设在进门左侧设置一级配电箱(见下图:一级配电箱平面示意图),然后经过埋敷电缆引至配电房,再进行二级配电,在基坑内各支线采用架杆(具体见附件:临时用电布置简图)。一级配电箱平面示意图(三)设计配电系统 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1.基本保护系统本工程临时用电采用TN-S接地,接零保护系统,按照TN-S系统要求设置:1.1经过总漏电保护器工作零线和PE线即分开,尔后不得再做电气连接;PE线不许断线,PE线上不许安装开关和熔断器,工作零线必须经过总漏电保护器,保护零线的重复接地不得少于三处,分别设置于供配电系统的首端、中间、末端处,每处重复接地电阻值不应大于10Ω。1.2工作零线N只作用在单相照明负载及热水器等220V的回路;所有用电设备(包括配电箱、开关箱)在正常情况下不带电的金属外壳必须和保护零线连接。保护零线不能接负载,其中保护零线与其它各导线颜色要区分开来,应用绿/黄双色线。在电缆的选择上,按照安全用电规范标准,整个施工现场均使用五芯电缆。电缆电线沿墙敷设时应分段用绝缘子或塑料线固定,严禁使用金属裸线作绑线。1.3施工现场中所使用的配电箱、开关箱,对固定式配电箱的安装高度要求箱中心与地面垂直距离不小于1.4米;手持式电动机具采用移动式开关箱,内装隔离开关和漏电保护器。进出配电箱、开关箱的电源导线只能下进下出。在导线的进出口处应加强绝缘措施,并将导线卡固。整个现场采用两极或三级漏电保护,总配电箱和分配电箱及开关箱中的额定漏电动作电流和额定漏电动作时间应做合理配置,上级漏电保护器的额定漏电动作电流不应小于下一级额定漏电动作电流或是所保护线路设备正常漏电电流的两倍。总配电箱选用中灵敏度漏电报警和延时型保护器,漏电动作电流值I>30Ma,额定漏电动作时间T>0.1s,可是I·T<30mA·s;开关箱选用漏电动作电流I<30mA,而特别潮湿条件下其额定漏电动作电流不应大于15mA,额定漏电动作时间T<0.1s的漏电保护器。使其具有分级分段保护功能。箱内清洁无杂物,线路布置整齐有序,电箱有门有锁,有防雨措施。分配电箱与其控制的固定式用电设备的水平距离应保持在3m以内。1.4现场临时用电线路大部分电缆埋地敷设或架空,盖板铺设,不方便铺设盖板的必须保证埋地深度超过0.6m。
