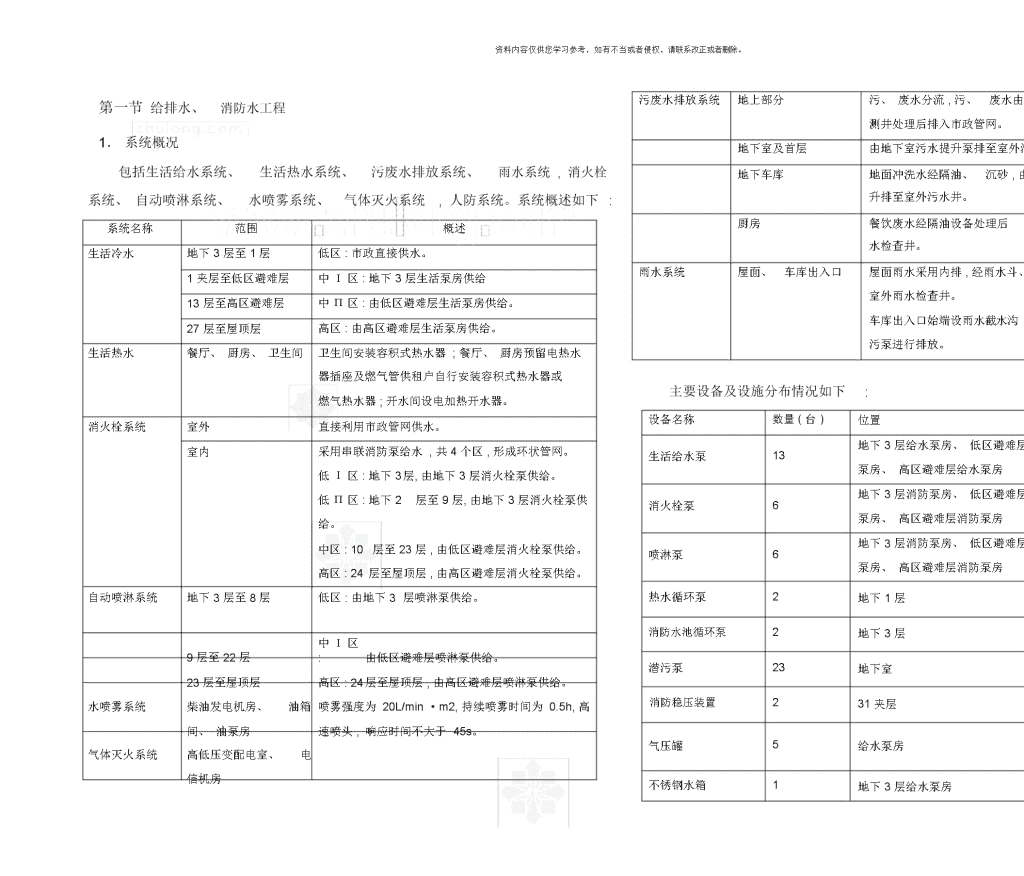

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。第一节给排水、消防水工程1．系统概况包括生活给水系统、生活热水系统、污废水排放系统、雨水系统,消火栓系统、自动喷淋系统、水喷雾系统、气体灭火系统,人防系统。系统概述如下:系统名称范围概述生活冷水地下3层至1层低区:市政直接供水。1夹层至低区避难层中Ι区:地下3层生活泵房供给13层至高区避难层中Π区:由低区避难层生活泵房供给。27层至屋顶层高区:由高区避难层生活泵房供给。生活热水餐厅、厨房、卫生间卫生间安装容积式热水器;餐厅、厨房预留电热水器插座及燃气管供租户自行安装容积式热水器或燃气热水器;开水间设电加热开水器。污废水排放系统地上部分污、废水分流,污、废水由排水管收集经格栅检测井处理后排入市政管网。地下室及首层由地下室污水提升泵排至室外污水检查井。地下车库地面冲洗水经隔油、沉砂,由集水井内的污水泵提升排至室外污水井。厨房餐饮废水经隔油设备处理后,由提升泵排至室外污水检查井。雨水系统屋面、车库出入口屋面雨水采用内排,经雨水斗、雨水管收集后排入室外雨水检查井。车库出入口始端设雨水截水沟,末端设集水井及潜污泵进行排放。主要设备及设施分布情况如下:消火栓系统室外直接利用市政管网供水。室内采用串联消防泵给水,共4个区,形成环状管网。低Ι区:地下3层,由地下3层消火栓泵供给。低Π区:地下2层至9层,由地下3层消火栓泵供给。中区:10层至23层,由低区避难层消火栓泵供给。高区:24层至屋顶层,由高区避难层消火栓泵供给。自动喷淋系统地下3层至8层低区:由地下3层喷淋泵供给。9层至22层中Ι区:由低区避难层喷淋泵供给。23层至屋顶层高区:24层至屋顶层,由高区避难层喷淋泵供给。水喷雾系统柴油发电机房、油箱喷雾强度为20L/min·m2,持续喷雾时间为0.5h,高间、油泵房速喷头,响应时间不大于45s。气体灭火系统高低压变配电室、电信机房设备名称生活给水泵消火栓泵喷淋泵热水循环泵消防水池循环泵潜污泵消防稳压装置气压罐不锈钢水箱数量(台)13662223251位置备注地下3层给水泵房、低区避难层给水变频泵房、高区避难层给水泵房地下3层消防泵房、低区避难层消防泵房、高区避难层消防泵房地下3层消防泵房、低区避难层消防泵房、高区避难层消防泵房地下1层地下3层地下室31夹层双泵单罐给水泵房500L2台,1500L3台地下3层给水泵房250m3 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。不锈钢水箱2低区避难层水泵房25m3不锈钢水箱3高区避难层水泵房、机房层屋面18m3消防水池1地下3层100m3,混凝土选用及作法如下:序项目管材连接方式及作法备注号生活冷水1室内给水铜管焊接及生活热水室内消火管径＜100热浸镀锌钢管丝接2管径≥100栓系统热浸镀锌无缝钢管卡箍连接管径＜50丝接柴油发电水喷雾机房、油3热浸镀锌钢管管径≥50系统卡箍连接箱间、油泵房气体灭火加厚热浸镀锌钢管(设计无,暂电信机房、4按此)法兰连接高低压变系统配电室室内喷淋管径＜50热浸镀锌钢管丝接系统管径≥50热浸镀锌钢管卡箍连接5室内重力离心铸铁管柔性法兰连接排水管室内排水泵送压力管径＜100丝接热浸镀锌钢管排水管管径≥100卡箍连接6室内雨水焊接钢管焊接系统人防给水管道涂塑钢管丝接7部分排水管道热镀锌钢管丝接雨水管、排水管加筋UPVC管胶圈柔性连接8室外管道给水、消防球墨铸铁管柔性法兰接口给排水管道穿防火楼板、墙及隔墙,设套管。套管顶部高出完成地面20mm,厨房、卫生间高出地面50mm。安装在墙壁管道穿墙9上的套管端头与饰面相平,套管与管道之间用防火材料填实。及楼板管道穿地下室防水墙、有防水要求的墙及楼板做防水套管。所有穿人防防护墙的水管均为一次性埋入。项目橡塑(mm)10管道保温生活热水管25室外管道20安装前管道、管件、支架涂底漆前清除表面灰尘污垢、锈斑、焊渣、油脂等物及内部污垢和杂物,此道工序合格后方可刷涂。11防腐明露部位的管道、管件、支架进行表面预处理后涂防腐底漆二道,第一道防腐底漆应在安装时涂好,试压合格后再涂第二道防腐底漆,然后涂面漆一道;对于隐蔽部位的设备、管道、管件、支架等涂刷防腐底漆二道。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。3．重点部位施工流程1）卫生间施工2．施工流程安装准备支架预制管道预制加工孔洞、埋件预留防腐处理套管安装支架安装管道预制加工2)设备机房施工管道安装结构施工完，土建弹出建筑标高线闭水试验水压试验管道冲洗检查孔洞标高、安预留管道穿墙位置是否标准，基础尺寸是否正装穿楼板孔洞确封好吊装口,按要求做好设备基础隔墙砌筑墙、板堵孔抹灰设备开箱检，设备吊装设备找平设备安装及准备施工机具配管就位找正运行调试和材料设备安装刷漆保温4．主要分项工程施工方法填堵孔洞通水试验系统冲洗1）预留预埋(1)总则:给排水管道穿过防火楼板、建筑外墙及隔墙时,设置套管,套管管径比穿墙、调试板的干管、立管管径大1-2号,一般套管内径不得超过管外径6mm。套管顶部高出完成地面20mm,高出厨房、卫生间地面50mm。安装在墙壁上的套管端头应竣工验收 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。与饰面相平,套管与管道之间填实。管道穿地下室建筑外墙或水池壁时做防水套管,采取严格的防水措施,套管采用法兰钢管。所有穿人防防护墙的水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处的短管上焊接圆环翅片,并在防护墙浇注前安放在其穿墙位置。铜管过墙及穿楼板加设钢套管。(2)套管制作过墙套管长度=墙厚+墙两面抹灰厚度过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm(厨房、卫生间50mm);(3)套管安装刚性防水套管(1穿顶板152铸铁管)1-铸铁管322-翼环3-钢套管4-柔性防水树脂54刚性防水套管(钢管)1-钢管2-钢套管63-翼环4-挡圈5-柔性防水树脂43套管安装位置套管安装样图符号说明柔性防水套管(B型)1-钢管54322-法兰套管3-密封圈64-法兰压盖1穿建筑内隔墙套管231-钢管2-钢套管3-密封填料4-隔墙15-螺柱6-螺母穿地下室建筑外墙7-法兰8-柔性防水树脂9-建筑外墙10-内侧87109柔性防水套管(A型)1-钢管54322-法兰套管64125穿楼板套管34655-不锈钢装饰板(明露管道适用)1-钢管2-钢套管3-翼环4-挡圈5-石棉水泥(过卫生间楼板时采用柔性防水树脂)6-油麻3-密封圈14-法兰压盖5-螺柱地下水池壁6-螺母7-法兰8-柔性防水树脂9-迎水面789根据所穿构筑物的厚度及管径尺寸确定套管规格、长度,翼环及钢套管加工完成后将刷防锈漆做防腐处理。防水套管安装时,必须随混凝土施工一次性浇固于墙(壁)内,套管内的填料应在最后充填,填料将紧密捣实。套管安装时应随同干管、立管、支管的安装,将预制好的套管套在管道上,放在指定位置。过楼板的套管应在适当部位焊好架铁,担在预留孔的地面上,防止 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。脱落。待管道安装完找正后再调整好间隙加以固定,进行封固。楼板、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预埋上下层套管时,中心线需垂直,凡有管道煤气的房间,所有套管的缝隙均按设计要求做严密处理。(3)人防套管的安装安装通则:作为战时居民生命安全的保障人防设施占有十分重要的地位,为此在人防施工中,首先要详细审图,按照设计规范结合现场实际情况,完善深化设计图纸。而后严格按照图纸及人防工程施工规范施工。管道穿越人防给水单元分隔管、压力墙或单元排水管间临战封堵钢板5613972841-公称压力不小于1Mpa的阀门2-石棉水泥3-油麻4-挡圈5-人防单元分隔墙单元间临战封堵钢板6-翼环7-给水管,压力排水管(钢管)8-钢套管9-焊接10-人防区管道穿越人防区可按下表安装:管道类型套管位置套管做法56非13人备注1-公称压力不小于1MPa的阀门2-石棉水泥3-油麻4-挡圈非人给水管、防区(B2)6785311-非人防区1-公称压力不小于1MPa的阀门2-石棉水泥3-油麻4-挡圈给水7防区穿越管、压力人防区密排水管闭墙824561395-人防外墙,密封墙6-翼环7-给水管,压力排水管(钢管)8-钢套管9-人防区10-非人防区1-公称压力不小于1MPa的阀门2-石棉水泥3-油麻压力排水穿越人防管区(B3)非人防爆波地防区(B2)9211B245-人防顶板6-翼环7-给水管,压力排水管(钢管)8-钢套管9-焊接1-防爆波地漏2-球墨铸铁管或镀锌钢给水非人7管、压力防区穿越排水管人防区8244-挡圈5-临空墙6-翼环7-给水管,压力排水管(钢管)8-钢套管9-焊接漏安装穿越人防区(B3)B3234管3-防爆波阀门4-可曲挠橡胶管接头10-人防区11-非人防区2）管道支架1.支架制作参照标准图集S161并结合支架设置的部位选择相应形式的支架,进行受力计算,由设计师审核认可后方可进行制作。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。根据管道规格和安装高度,准确下料,组成、焊接并防止变形,支架螺栓孔位置须经过计算,定位后用台钻打眼,支架制作完后涂刷防锈漆。选择管道的固定点,设置固定支架。2.支架安装(1)安装程序:拉线→描点→打眼→上支架→找正→固定。(2)支架安装根据规范及招标文件要求合理布置间距大小,招标书第二册明确了各种管道的支架安装最大间距,其中铜管支架间距大于国家规范,故铜管支架间距(m)参照下表,其它管道执行招标书规。公称直径15202532405070100125150200(mm)水平铜管1.21.81.82.42.42.43.03.03.03.53.5垂直铜管1.82.42.43.03.03.03.53.53.54.04.0211符号说明:21-膨胀螺栓32-镀锌槽钢43-螺母4-吊杆55-金属环66-金属板(至少300mm78长)7-保温8-配管型钢减振吊架安装符号说明:1-膨胀螺栓2-镀锌槽钢(3)阀门、设备接口单独设置支架,避免管道额外承重引起变形。(4)支架尽量靠近剪力墙、梁及现浇顶板设置。(5)固定支架的设置:每根水平管(5)水平管道支架类型安装示意图:水平管道圆钢吊架安装34563-螺母4-吊杆5-管道106-螺母77-镀锌扁钢88-金属板99-保温单管悬吊管道弹性吊架安装节点图 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1符号说明:1-楼板22-弹簧13-吊架334-管道42(6)立管类型安装示意图:符号说明:1-橡胶垫2-U型卡3-角钢12单管支架做法345立管固定支架做法233符号说明:1-管道2-保温材料3-扁钢4-槽钢5-螺母
