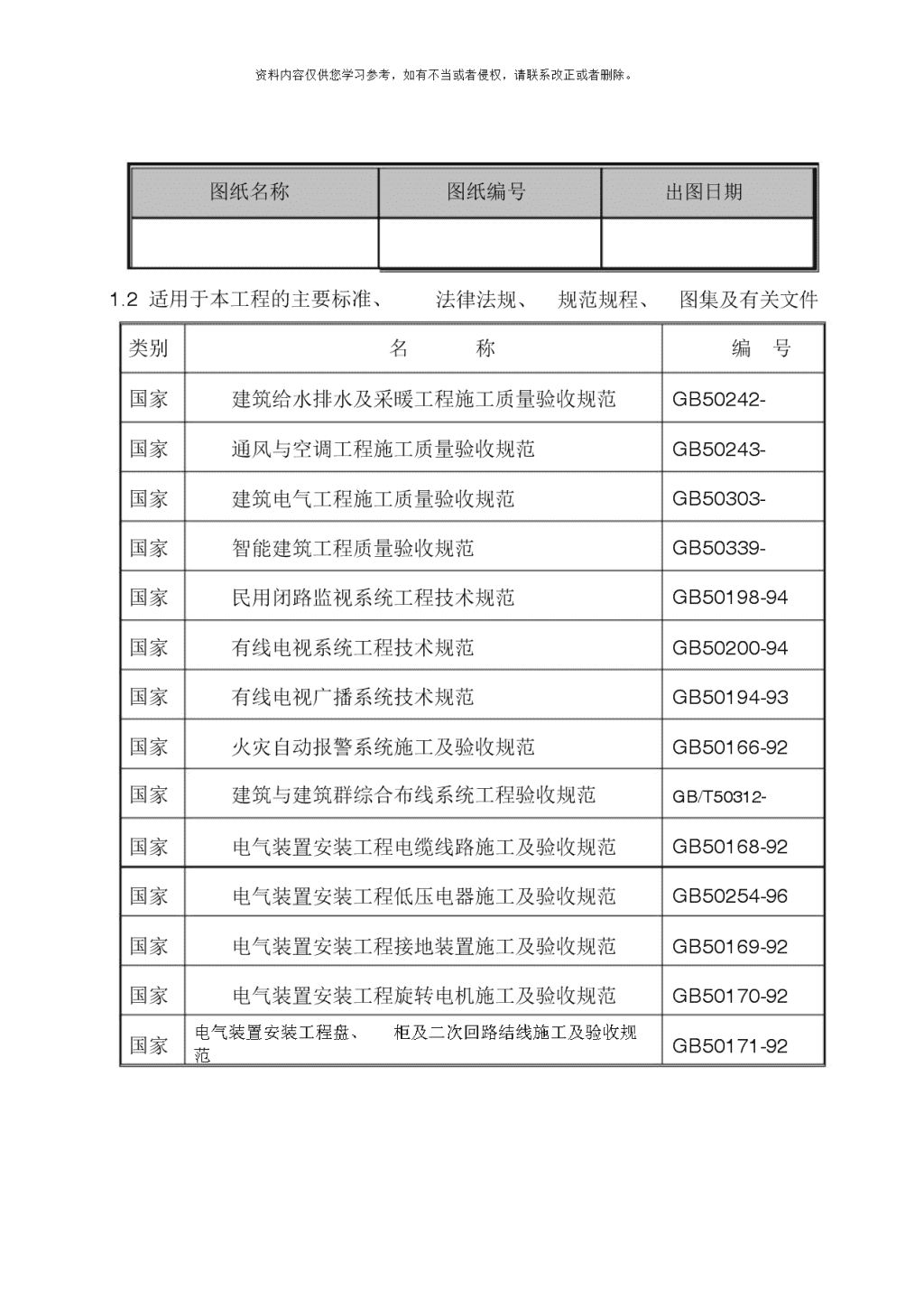

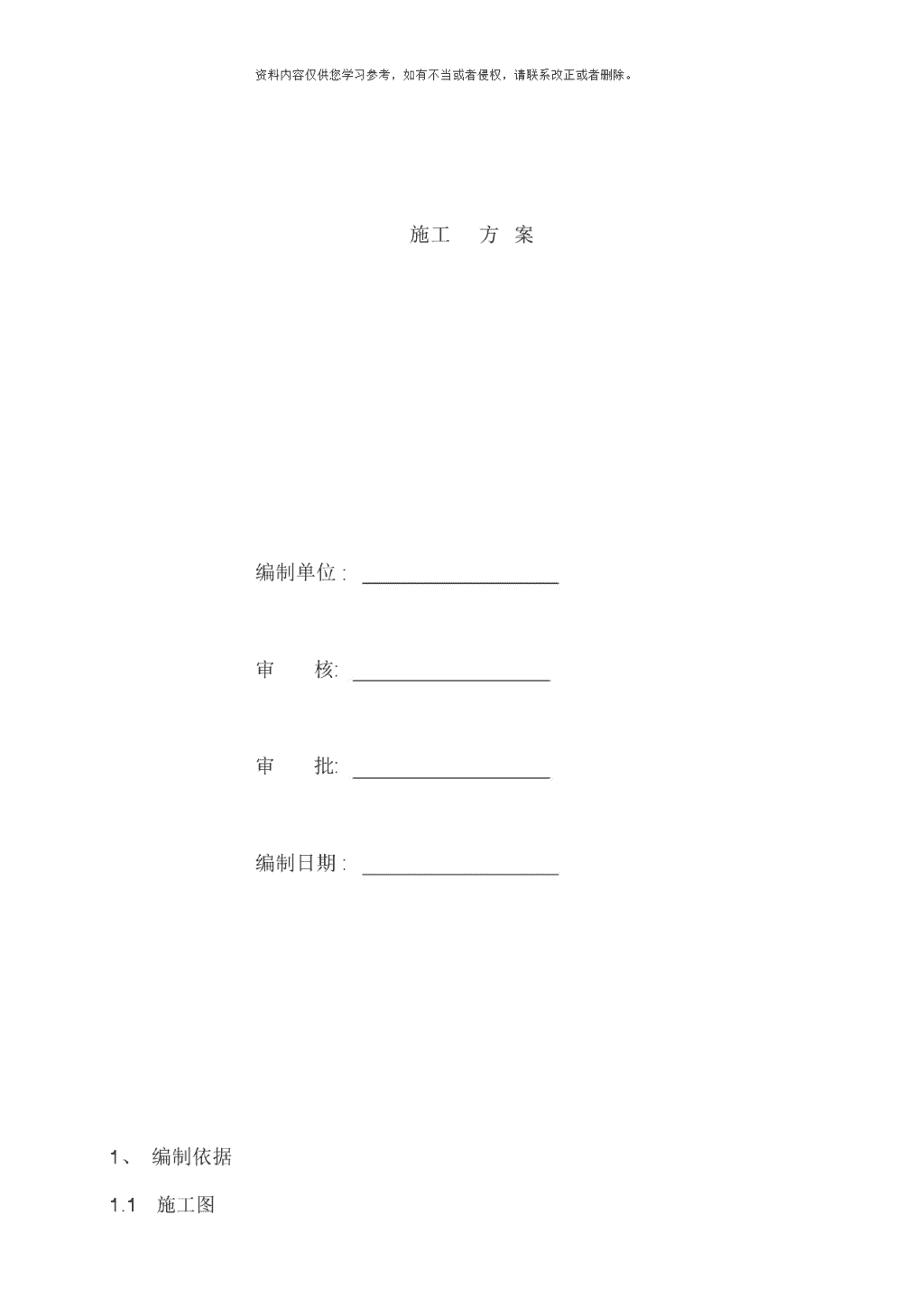

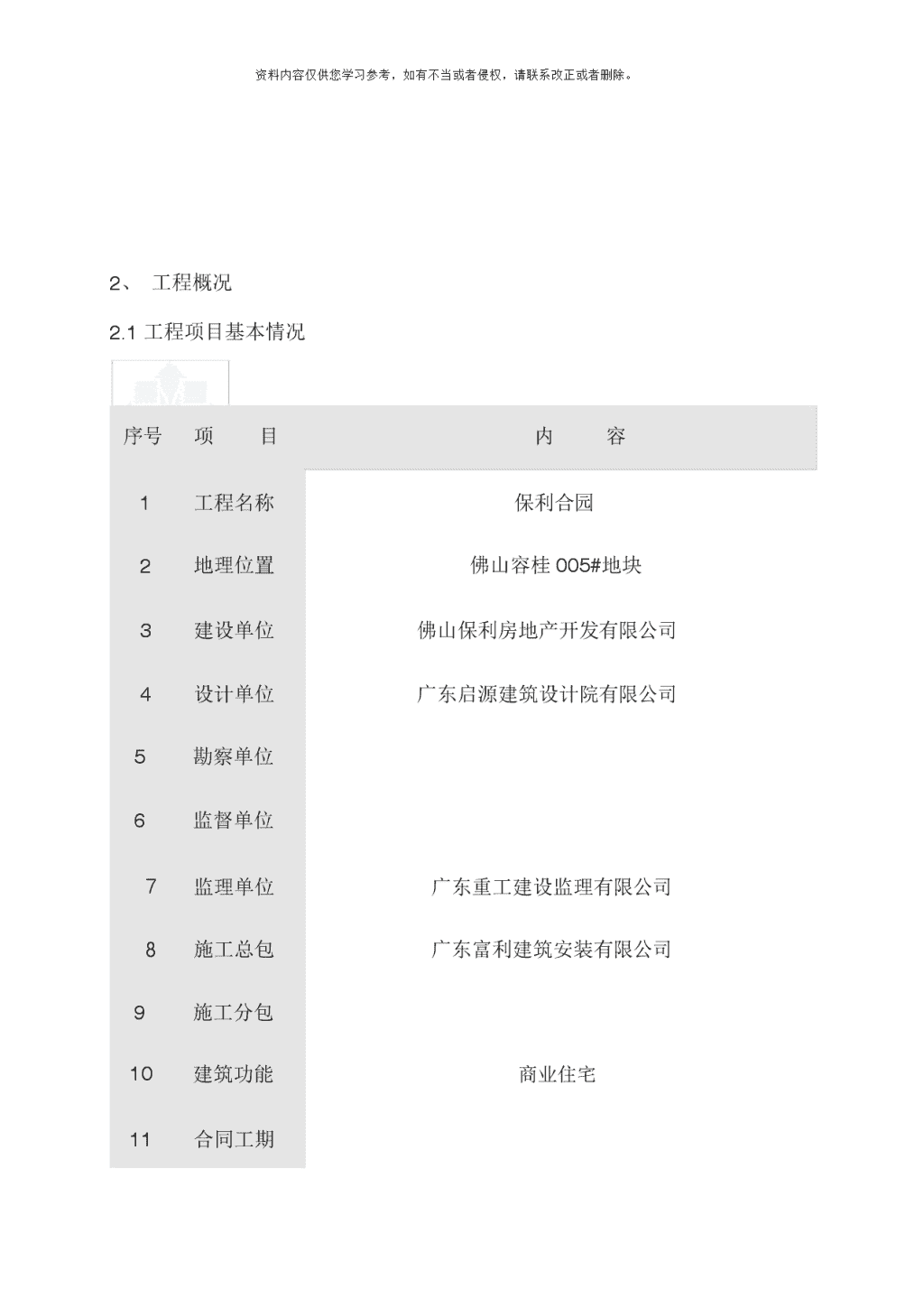

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工方案编制单位:审核:审批:编制日期:1、编制依据1.1施工图 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。图纸名称图纸编号出图日期1.2适用于本工程的主要标准、法律法规、规范规程、图集及有关文件类别名称编号国家建筑给水排水及采暖工程施工质量验收规范GB50242-国家通风与空调工程施工质量验收规范GB50243-国家建筑电气工程施工质量验收规范GB50303-国家智能建筑工程质量验收规范GB50339-国家民用闭路监视系统工程技术规范GB50198-94国家有线电视系统工程技术规范GB50200-94国家有线电视广播系统技术规范GB50194-93国家火灾自动报警系统施工及验收规范GB50166-92国家建筑与建筑群综合布线系统工程验收规范GB/T50312-国家电气装置安装工程电缆线路施工及验收规范GB50168-92国家电气装置安装工程低压电器施工及验收规范GB50254-96国家电气装置安装工程接地装置施工及验收规范GB50169-92国家电气装置安装工程旋转电机施工及验收规范GB50170-92国家电气装置安装工程盘、柜及二次回路结线施工及验收规GB50171-92范 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2、工程概况2.1工程项目基本情况序号项目内容1工程名称保利合园2地理位置佛山容桂005#地块3建设单位佛山保利房地产开发有限公司4设计单位广东启源建筑设计院有限公司5勘察单位6监督单位7监理单位广东重工建设监理有限公司8施工总包广东富利建筑安装有限公司9施工分包10建筑功能商业住宅11合同工期 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1213合同质量目标合同承包范围双优电气工程、给排水工程等3、主要施工方法和技术措施3.1给排水各系统安装施工方案1、卫生间施工卫生间施工采用小流水段施工方法。A卫生间给排水管道安装⑴做好楼板预留洞。⑵排水管道安装前对土建协商作出放线要求,找好卫生器具的甩口尺寸以及甩口高度,由干管、立管到支管依次安装,并在土建封堵楼板洞前再次核定坐标是否准确。⑶所有管道均采用暗装方式敷设,立管设于管井内,支干管在吊顶内敷设,卫生器具的连接管则埋墙敷设。在卫生间墙体砌完后,按照各种洁具给水的安装尺寸在墙上开槽,管道沿槽安装,并按照墙体装饰面的厚度预留好尺寸,将管口用丝堵封好。B.卫生器具的安装⑴安装的工艺流程:安装准备→卫生器具及配件检验→卫生器具的安装→卫生器具配件预装→卫生器具稳装→卫生器具与墙体地坪处理→卫生器具外观检查→通水试验 ,在安装时不得损坏镀层。,卫生器具安装允许偏差如下资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑵施工要点①所有与卫生器具连接的管道水压试验、闭水试验己完毕,并己办好预、隐预检手续后进行卫生器具的安装。卫生器具在稳装前应进行检查、清洗。配件与卫生器具应配套,部分卫生器具应进行预制后再安装。②卫生器具的排水出口与排水管道的承口的连接必须严密不漏。③安装中应满足如下要求:位置正确,安装稳定,外观端正,严密性,可拆性能好,安装后防堵塞。④卫生器具的安装必须在允许偏差之内表:项目允许偏差(mm)坐标单排10成排5标高单排15器具水平度成排10器具垂直度3⑶洗涤盆安装①洗涤盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。②排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通,镶接后排水栓上端面应低于洗涤盆底。③托架固定螺栓可采用不小于6mm的镀锌开脚螺栓或镀锌金属膨胀螺栓(如墙体是多孔砖,则严禁使用膨胀螺栓)。④洗涤盆与排水管连接后应牢固密实,且便于拆卸,连接处不得敞口。洗涤盆与墙面接触部应用硅膏嵌缝。⑤如洗涤盆排水存水弯和水龙头是镀络产品 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑷大便器安装①大便器安装前,应根据房屋设计,划出安装十字线。设计上无规定时,蹲式大便器下水口中心距后墙面最小为:陶瓷水封660mm,铸铁水封620mm,左右居中。②蹲式大便器安装四周在打混凝土地面前,应抹一圈厚度为3.5mm麻刀灰,两侧砖挤牢固。③蹲式大便器水封上下口与大便器或管道连接处均应填塞油麻两圈,外部用油腻子或纸盘白灰填实密封。④安装完毕,应作好保护。⑸小便器安装①安装前先检查给、排水预留管口是否在一条垂线上,间距是否一致,符合要求后按照管口找出中心线,将下水管周围清理干净,取下临时管堵,抹好油灰,在立时小便器下铺垫水泥、白灰膏的混合灰(比例1:5)。将立式小便器稳装找平、找正;立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。②小便器上水管一般要求暗装,用角钢与小便器连接。③角阀出水口中心应对准小便进出口中心。④配管前应在墙上划出小便器安装中心线,根据设计高度确定位置,划出十字线,按小便器中心线打眼、打如木针或塑料膨胀螺栓。⑤用木螺钉加尼龙热圈轻轻将小便器拧靠在木砖上,不得偏斜、离斜。⑥小便器排水接口为承插口时,应用油腻子封闭。⑹洗脸盆安装①首先安装脸盆下水:先将下水口根母、眼圈、胶垫卸下,将上垫垫 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。好油灰后插入脸盆排水口孔内,下水口内的溢水口要对准脸盆排水口中的溢水口眼,外面加上垫好的油灰的垫圈,套上眼圈,带上跟母。再用自制扳手卡住排水口十字筋,用平口扳手上跟母至松紧适度。②然后安装脸盆水嘴:先将水嘴根母、锁母卸下,在水嘴根部垫好油灰,插入脸盆给水孔眼,下面再套入胶垫眼圈,带上根母后左手按住水嘴,右手用自制的八字死扳手将锁母紧至松紧适度。③接着进行脸盆安装:先进行支架安装,。按照排水管口中心在墙上画出竖线,由地面向上量出规定的高度,画出水平线,根据盆宽在水平上画出支架的位置,然后将脸盆支架用带有钢垫圈的木螺钉固定在预埋的木砖上以栽牢墙面上,再把脸盆置于支架上找平找正,将架钩钩在盆下固定孔内,拧紧盆架的固定螺栓,找平正。④然后安装洗脸盆的排水管:在脸盆排水丝口下端涂铅油,缠少许麻丝,将存水弯上接拧在排水口上(P型直接把存水弯立节拧在排水口上),松紧适度,再将存水弯下节的下端缠油麻后插在排水管口内,将胶垫放在存水弯的连接处,把锁母用手拧紧后调直找正,再用扳手拧紧至松紧适度,用油灰将下水管口塞严、抹平。洗脸盆与排水栓连接处应用侵油石棉橡胶板密封。⑤最后安装洗脸盆的给水管:首先量好尺寸配好短管,装上角阀,再将短管另一端丝扣处涂油、缠麻,拧在预留给水管口(如果是暗装管道带护口盘,应先将护口盘套在短节上,管子上完后将护口盘内填满油灰,向墙面找平、按实,清理外溢油灰)直松紧适度。将铜管(或塑料管)按尺寸断好,将角阀与水嘴的锁母卸下,背靠背套在铜管(或塑料管)上,分别缠好油盘根绳或铅油麻线,上端插入水嘴根部,下端插入角阀中口,分别拧上、下锁
