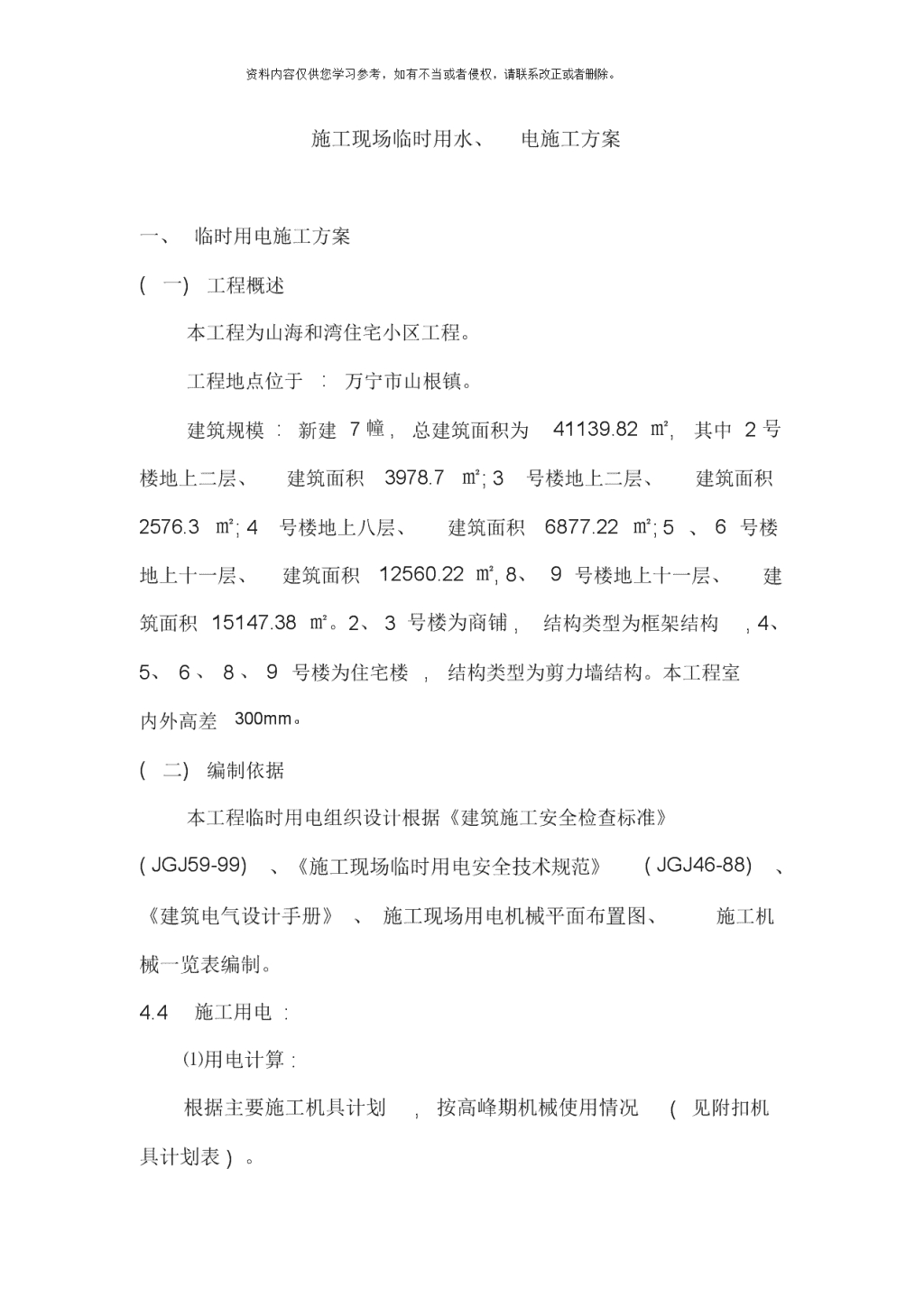

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工现场临时用水、电施工方案一、临时用电施工方案(一)工程概述本工程为山海和湾住宅小区工程。工程地点位于:万宁市山根镇。建筑规模:新建7幢,总建筑面积为41139.82㎡,其中2号楼地上二层、建筑面积3978.7㎡;3号楼地上二层、建筑面积2576.3㎡;4号楼地上八层、建筑面积6877.22㎡;5、6号楼地上十一层、建筑面积12560.22㎡,8、9号楼地上十一层、建筑面积15147.38㎡。2、3号楼为商铺,结构类型为框架结构,4、5、6、8、9号楼为住宅楼,结构类型为剪力墙结构。本工程室内外高差300mm。(二)编制依据本工程临时用电组织设计根据《建筑施工安全检查标准》(JGJ59-99)、《施工现场临时用电安全技术规范》(JGJ46-88)、《建筑电气设计手册》、施工现场用电机械平面布置图、施工机械一览表编制。4.4施工用电:⑴用电计算:根据主要施工机具计划,按高峰期机械使用情况(见附扣机具计划表)。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。算出:ΣP1=454KW,ΣP2=289KVA根据生产进度计划,取系数K1=0.6,K2=0.6系数Cosφ取0.75照明用电按动力用电10%来考虑。P动=1.05(K1ΣP1/Cosφ+K2ΣP2)则:P总=1.05×(0.6×454/0.75+0.6×289)×1.1=620KVA现场需设置630KVA电源。按用电总量选用SL7-630/10三相降压变压器,其主要技术数据为:额定容量630KVA,高压额定线电压10KVA,低压额定线电压为0.4KVA作Y接使用。现场按A1、A2地块两路供电。⑵用电布置:在9#北侧搭一配电房,由变电所引电源,供第一、第二施工区域用电,2#~3#楼施工用电由原变电所低压柜直接引线供电保证施工连续进行,小区备用150KW柴油发电机一台,电供电。(三)安全用电技术措施,为以用于停1、电缆采用穿套管埋地敷设,埋深在0.70m以下,在穿越道路处钢管保护,两端伸出路基2m,配电箱引上处及电缆登高引上处均套钢管保护,直埋处上下均用细砂垫实后用砂块保护盖上,电缆头和中间头制作严格按制作工艺标准施工,以保证其绝缘电阻和强度均不低于原电缆技术参数。2、施工现场配电系统设置总配电柜,分配电箱,开关箱,实行三级配电,三级保护,分配电箱与开关箱距离不超过30m,开关箱与 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。其控制的用电设备的水平距离不超过3m。3、配电箱安装应牢固,并应安装在干燥通风用常温的场所,安装高度距地1.3m,选用有门带锁防水型,进入口均套橡胶护线套,所有配电箱均为铁质。4、箱内电气设备安装应符合以下几点要求:A、配电箱内各元件应安装牢固、平整,B、配电箱内零线、保护线应经过端子板连接。C、箱内连接导线截面应大于等于2铜芯导线并按要求进行分4mm,色。D、各种箱体的构架、底座等正常情况下不带电的金属体应作保护接零,所有接零保护线必须采用黄绿双色专用线。E、多股导线应搪锡压接,并应牢固可靠。5、配电箱周围应留有足够二人同时工作的空间和通道,并不准堆放任何有碍于操作和易燃物品,箱内保持清洁。6、实行照明、支力分开制,各成回路。对机械设备严格做到”一机一闸一漏一箱”,末级漏电动流不大于30mA,严禁用一个开关回路直接控制两台或两台以上设备。7、对于达不到安全距离的用电设施,必须采取加强保护措施,并悬挂醒目的警告标志牌。8、所有配电箱内应须电源侧设有明显断点的隔离开关,漏电保护器应装设在电源隔离开关的负荷侧,应设立三级保护,总箱漏电动作电流大于75mA、二级不大于50mA、三级不大于30mA,手持 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。电动工具及使用于潮湿和有腐蚀介质场所不大于15mA。手持电动工具、潜水泵的开关箱内应设置短路、漏电保护装置,潜水泵使用的负荷线应采用专用的防水橡皮护套电缆,负荷线不得承受外力。9、熔丝与用电设备额定电流相匹配,严禁用铜丝代替,严禁不用插头直接将电线插入插座。10、夜间施工照明电源应有可靠的保护、防护措施。11、严禁乱拉电源线,临时电源采用橡胶线,严禁使用护套线、花线,绝缘层破坏的线路应立即更换,严禁带电操作。12、根据现场需配置若干标准移动电箱。13、配电箱进出线应在箱底进出,并分路成束;中PVC套管保护,配电箱内的连接线应采用绝缘导线,排列整齐,不得有外露带电部分。14、配电箱应编号,表明其名称、用途、维护电工姓名,箱内应有配电系统图,标明电器元件参数及分路名称。15、室内灯具安装高度不低于2.4m,室外不低于3m,室外灯具用防水型,楼梯间采用36V安全电压(采用2KVA-380V/36V干式安全隔离变压器变压),初级设漏电开关(漏电动作电流不大于30mA)。16、施工现场用电单独设置照明配电箱,箱内应装设隔离开关,熔断器,漏电保护器。熔断器的熔断电流不大于15A,漏电动作电流应小于30mA,动作时间应小于0.1S。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。17、施工现场照明器具金属外壳需要保护接零,必须使用三芯橡皮护套电缆,严禁使用花线和护套线,导线不得随地拖拉或缠绑在脚手架等设施构架上。18、导线颜色宜按下:A、B、C相线分别为黄、绿、红,零线为浅蓝色,接地保护线应为黄绿双色线。19、电气设备的使用与维护A、电气装置的选择:a、配电箱开关箱内的电器必须可靠完好,不准使用破损、不合格的电器。b、每台用电设备应有各自专用的开关箱,必须实行”一机一闸”制,严禁用同一个开关电器直接控制二台及二台以上用电设备。c、开关箱内的开关电器必须能在任何情况下都能够使用电设备实行电源隔离。d、开关箱中必须装设漏电保护器。e、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。f、各配电箱的漏电保护额定漏电动作电流和动作时间应配合。g、移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。h、进入开关箱的电源线严禁用插销连接。B、施工现场的所有配电箱应每七天由现场专业维修人员进行一次检查、维护,并做好检查记录,总配电室内每年按季度分四次
