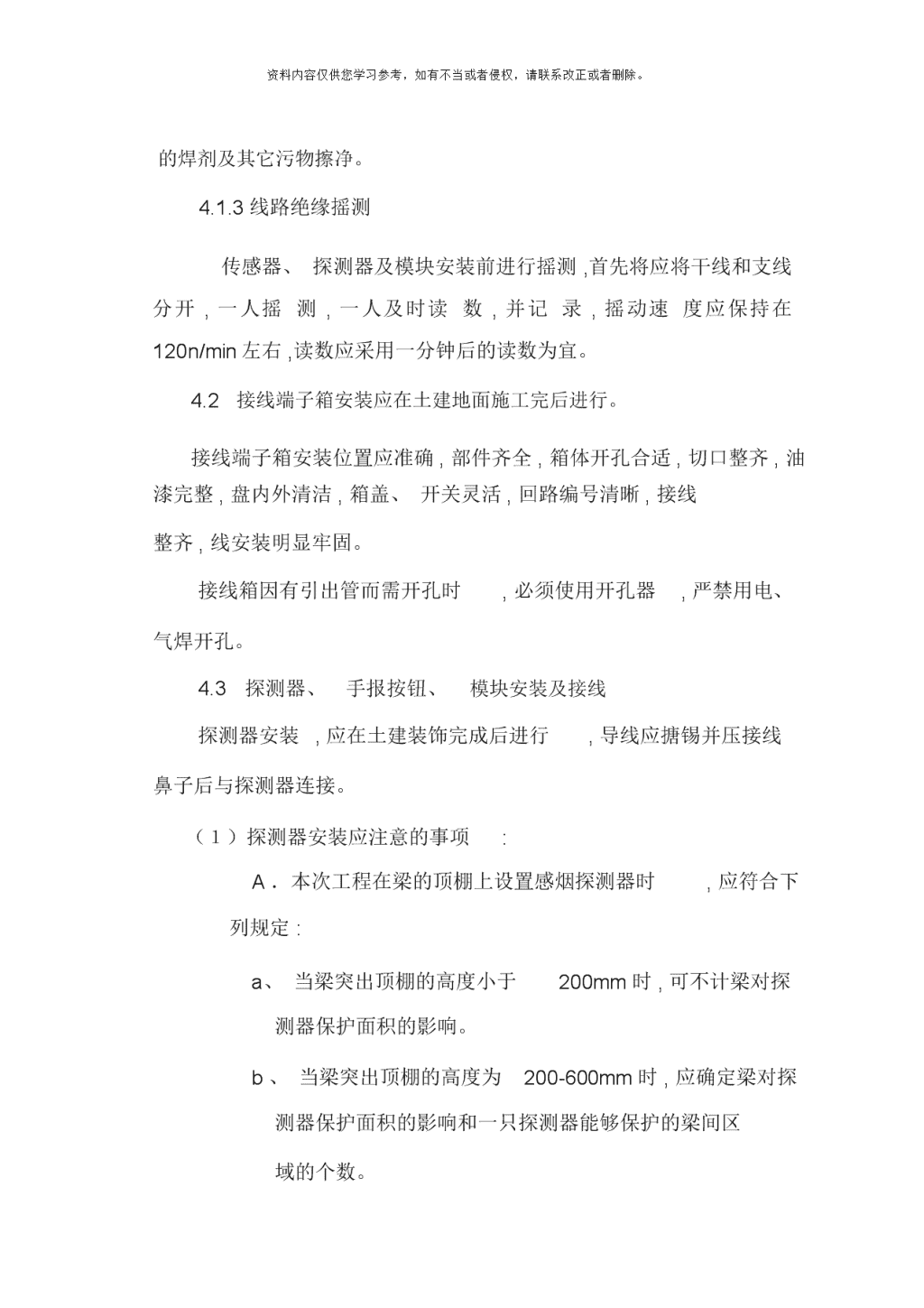

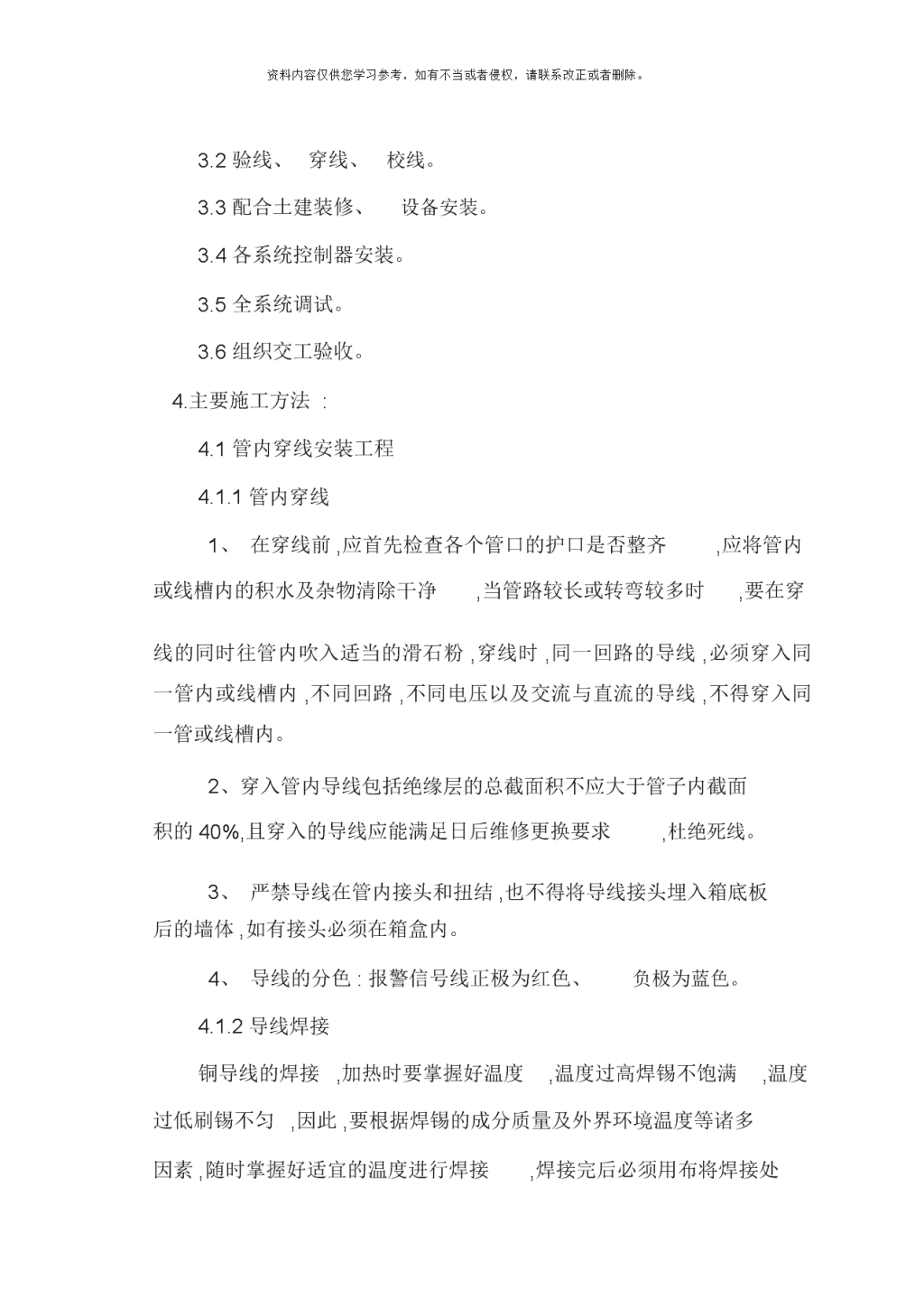

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工方案第一节电气工程电气工程包括报警线路施工、报警控制器回路、探测器、手动报警按钮、模块接线施工等,施工必须有施工严密的管理措施,严格质量管理体制,高水平专业施工管理人员,科学的施工方法和积极主动的协调配合精神。1、根据专业分类组织专业技术负责人员认真熟悉图纸。2、对施工人员强化岗前培训,由专业技术人员根据具体专业特点,对本专业技术要求及规范、质量通病、特殊材料设备、工艺流程进行全面讲述,并进行岗前练兵考核,达不到要求者不准上岗。2.1、做好图纸会审,避免施工的盲目性。2.2、做好开工前材料设备,施工进度总计划及施工中月、旬计划。2.3、施工机具组织进场,先进设备购置。2.4、技术交底内容包括:工艺、质量、安全、方案交底,并有针对性。2.5、材料设备进场,配合施工开始。3、施工程序安排:3.1检查施工阶段内,各种管路的数量规格,位置是否与其它专业有矛盾,如有矛盾及时提交监理部门或建设单位相关专业人员协调。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。3.2验线、穿线、校线。3.3配合土建装修、设备安装。3.4各系统控制器安装。3.5全系统调试。3.6组织交工验收。4.主要施工方法:4.1管内穿线安装工程4.1.1管内穿线1、在穿线前,应首先检查各个管口的护口是否整齐,应将管内或线槽内的积水及杂物清除干净,当管路较长或转弯较多时,要在穿线的同时往管内吹入适当的滑石粉,穿线时,同一回路的导线,必须穿入同一管内或线槽内,不同回路,不同电压以及交流与直流的导线,不得穿入同一管或线槽内。2、穿入管内导线包括绝缘层的总截面积不应大于管子内截面积的40%,且穿入的导线应能满足日后维修更换要求,杜绝死线。3、严禁导线在管内接头和扭结,也不得将导线接头埋入箱底板后的墙体,如有接头必须在箱盒内。4、导线的分色:报警信号线正极为红色、负极为蓝色。4.1.2导线焊接铜导线的焊接,加热时要掌握好温度,温度过高焊锡不饱满,温度过低刷锡不匀,因此,要根据焊锡的成分质量及外界环境温度等诸多因素,随时掌握好适宜的温度进行焊接,焊接完后必须用布将焊接处 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。的焊剂及其它污物擦净。4.1.3线路绝缘摇测传感器、探测器及模块安装前进行摇测,首先将应将干线和支线分开,一人摇测,一人及时读数,并记录,摇动速度应保持在120n/min左右,读数应采用一分钟后的读数为宜。4.2接线端子箱安装应在土建地面施工完后进行。接线端子箱安装位置应准确,部件齐全,箱体开孔合适,切口整齐,油漆完整,盘内外清洁,箱盖、开关灵活,回路编号清晰,接线整齐,线安装明显牢固。接线箱因有引出管而需开孔时,必须使用开孔器,严禁用电、气焊开孔。4.3探测器、手报按钮、模块安装及接线探测器安装,应在土建装饰完成后进行,导线应搪锡并压接线鼻子后与探测器连接。（１）探测器安装应注意的事项:A．本次工程在梁的顶棚上设置感烟探测器时,应符合下列规定:a、当梁突出顶棚的高度小于200mm时,可不计梁对探测器保护面积的影响。b、当梁突出顶棚的高度为200-600mm时,应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。c、当梁突出顶棚的高度超过600mm时,被梁隔断的每个梁间区域至少应设置一只探测器。d、当梁间净距小于1m时,可不计梁对探测器保护面积的影响。B．在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过10m;感烟探测器的安装间距不应超过15m;探测器至端墙的距离,不应大于探测器安装间距的一半。C．探测器至墙壁、梁边的水平距离,不应小于0.5m;探测器周围0.5m内,不应有遮挡物。D．办公的房间或者是超市的公共被货架、设备或隔断等分隔,其顶部至顶棚或梁的距离小于房间净高的5%时,每个被隔开的部分至少应安装一只探测器。E．探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。F．探测器宜水平安装。当倾斜安装时,倾斜角不应大于45o。（２）手动报警按钮安装应注意的事项:a.每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。的出入口处。b.手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时,其底边距地高度宜为1.3-1.5m,且应有明显的标志。c.手动报警按钮接线图其中:Z1、Z2:无极性信号二总线接线端子K1、K2:无源常开输出端子布线要求:信号线Z1、Z2采用RVS双胶线,导线截面≥1.0mm2。
