防排烟系统施工方案

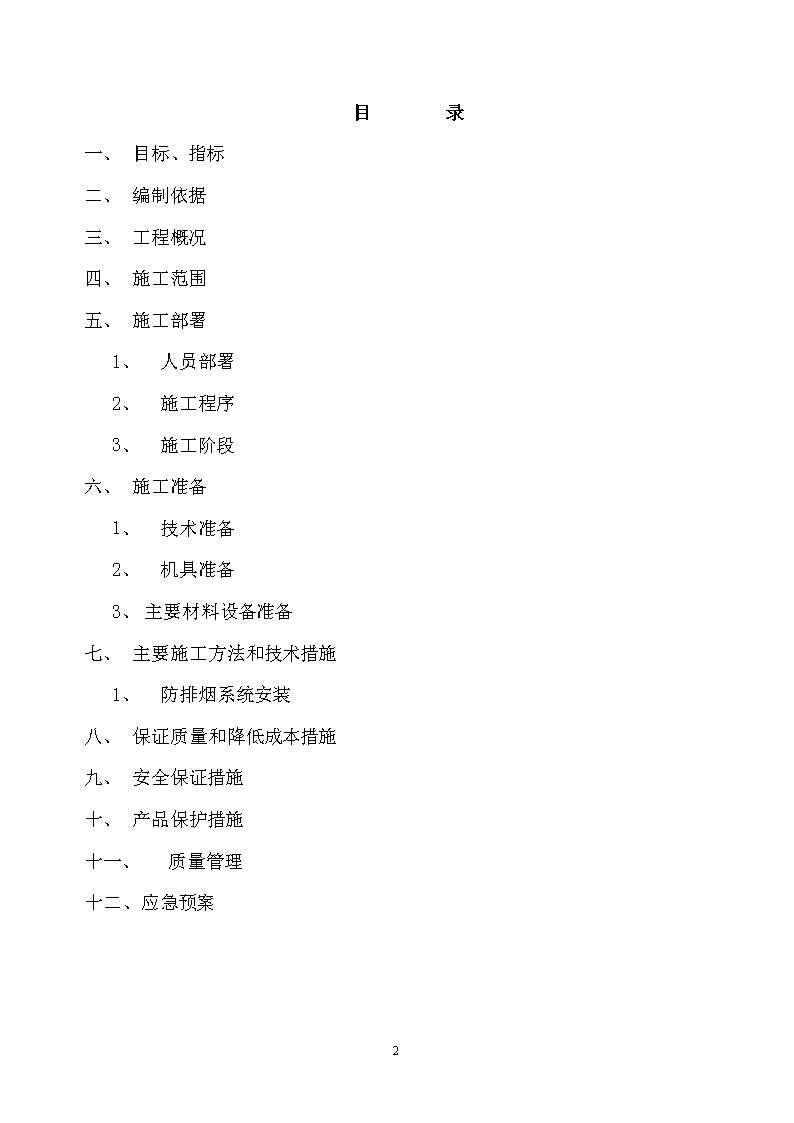

'防排烟系统施工方案工程名称：编制人：审核人：北京市巨龙工程有限公司15 目录一、目标、指标二、编制依据三、工程概况四、施工范围五、施工部署1、人员部署2、施工程序3、施工阶段六、施工准备1、技术准备2、机具准备3、主要材料设备准备七、主要施工方法和技术措施1、防排烟系统安装八、保证质量和降低成本措施九、安全保证措施十、产品保护措施十一、质量管理十二、应急预案15 消防工程施工组织方案一、目标、指标1、质量目标：工程产品一次交验率97%；工程竣工一次交验合格率100%工程保修服务回访率100%顾客信息反馈处理率100％；顾客满意率95％。2、环境目标：(1).控制施工噪音污染，达到地方建筑业标准，且无投诉。(2).有效控制施工现场扬尘，创造良好的施工环境。(3).有毒物品无泄漏、无遗洒。(4).固体废弃物逐步实现无害化、减量化。(5).污水排放达到《北京市水污染物排放标准》。(6).节约用水、用电，降低能源、资源消耗。二、编制依据1.消防通风系统设计蓝图2.《建筑设备施工安装通用图集》91SB三、工程概况1.工程名称：2.工程地址及概况：3.施工单位：四、施工范围1、消防排烟系统安装五、施工部署1.人员部署项目经理：现场负责人：技术员：施工作业人员：人2.施工程序消防排烟系统：图纸确认→打吊卡→管道制作→管道安装→风口安装→风机安装→系统试验→系统调试→消防检测、验收15 1.系统调试阶段系统调试应在相关防火设备单机试运行后进行，并应与相关施工单位密切配合。六、施工准备1.技术准备施工前应认真审核图纸，与建筑、结构、水暖、等专业核对，尽量在施工前解决各专业交叉施工中出现的问题。认真做好技术交底。2.机具准备电焊机、切割机、各种配电箱3.主要材料、设备准备（1）主要材料和设备必须从本公司供应方中选择采购，并经甲方确认。（2）主要材料和设备必须有生产单位提供的材质证明、合格证、检测报告。七、主要施工方法和技术措施（一）防排烟系统安装A、防排烟风管的安装1、在风管穿过需要封闭的防火、防爆的墙体或楼板时，应预埋管或防护套管，其钢板厚度不小于1.6mm，风管与防护套管之间，应不燃且对人体无危害的柔性材料封堵。2、风管内严禁其他管线穿越。3、各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。4、斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。5、止回阀安装的方向应正确。6、防火阀、排烟阀的安装方向，位置应正确，防火分区隔墙两侧的防火阀，距墙表面不应大于200mm.7、风管安装前，清除内、外杂物，并做好清洁和保护工作；8、风管安装的位置、标高、走向，应符合设计要求。现场风管接口的配置不得缩小其有效截面。9、连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。10、风管接口的连接应严密、牢固。11、柔性短管的安装，应松紧适度，无明显扭曲。15 1、可伸缩性金属软风管的长度不宜超过2m，并不应有死弯或塌凹。2、风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施。风管穿出屋面处应设有防雨装置。A、风管支吊架安装1．风管水平安装，直径或长边尺寸小于400mm，间距不应大于4m；大于400mm不应大于3m。2．风管垂直安装，间距不应大于4m，单根直管至少应有2个固定点。3．托架、吊杆的螺孔应采用机械加工，不得用气割和电焊开孔。4．风管排列时，严禁将法兰和调节机构装设在墙或楼板内，并且每一系统的螺杆朝一个方向安装。5．风管安装时，不应将支、吊杆固定在法兰上，并且支吊架设置要避开风口和各种风阀的位置。6．风管安装时不能出现扭曲和饶角现象，允许偏差如下：明装风管水平安装，水平度的允许偏差为3/1000，总偏差不应大于20mm。明装风管垂直安装，垂直度的偏差为2/1000，总偏差不应大于20mm，暗装风管位置应正确，无明显偏差。7．风管支、吊架宜按国标图集与规范选用强度和钢度相适应的形式和规格。对于直径或边长大于2500mm的超宽、超重等特殊风管的支、吊架应按设计规定。C．部件安装1．部件安装，首先要与图纸核实清楚是什么名称、型号、规格并与施工员校对后，方可安装。2、防火阀、调节阀、止回阀等应安装在便于操作的部位。3、防火阀安装，方向位置应正确，易熔件应迎气流方向，安装后应做动作实验，其阀板的起闭应灵活，动作应可靠，并且应单独设支吊架。4、消声器消声弯头要设置单独的支架，不使风道承受重量，安装方向5、风口的安装a、风管与风口的连接应严密、牢固，边框与建筑装饰面贴实，外表面应平整不变形，调节应灵活。b、风口水平安装，水平度偏差不应大于3/1000，风口垂直安装，垂直度的偏差不应大于2/1000。15 c、铝合金条形风口的安装，其表面应平整，线条清晰，无扭曲变形、转角、拼缝处应衔接自然，且无明显缝隙。D．防排烟风机的安装1．型号、规格应符合设计规定，其出口方向应正确。2．叶轮旋转应平稳，停转后不应每次停留在同一位置上。3．固定通风机的地脚螺栓应拧紧，并有防松动措施。E．系统调试1．消防排烟工程安装完毕，必须进行系统的测定和调整（调试）。系统调试包括二项，设备单机试运转及调试；系统无负荷下的联合试运转及调试。2．排烟风机叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定。在额定转速下连续运转2h后，滑动轴承外壳最高温度不得超过70摄氏度；滚动轴承不得超过70摄氏度。3．防排烟系统联合试运行风量、风压必需符合设计要求和施工规范。八、保证质量和降低成本措施1、质量保证措施：1.1严格按设计图纸、技术洽商和图纸会审记要、有关消防工程施工和验收规范进行施工。1.2执行业主对施工质量管理的有关规定，服从其监督和管理。1.3对全体人员进行质量意识教育和职业道德教育，将质量责任落实到每个岗位，并与其经济收益相结合。1.4加强对施工机具、检验仪器的日常检查工作，定期进行维修和保养。1.5所有设备、材料进场后，材料员必须组织监理、建设单位进行检验，确保所有的进场设备、材料的质量符合有关技术要求，并有出场合格证和其他相关文件。1.6在进行施工技术交底时，应明确各施工工序的质量要求，严格按规定的施工方法进行施工。1.7做好施工质量内、外部的检查工作，确定工序质量监测点，力争做到上道工序不合格，下道工序不能开始。1.8做好半成品、成品的保护工作，未正式移交使用前设专人进行检查看管。2、降低成本措施15 2.1人员安排不返工，注意节省工时，减少机械台班和非生产用工。2.2加强设施管理，提高专业技术水平。2.3合理布局施工现场，减少二次搬运。精心组织施工，提高材料、设备及施工机具计划的准确性。3、雨季施工措施3.1因施工中经历雨季，做好如下工作：3.2合理安排设备进场计划，在安装前10天内设备进场，注意设备的防护、防漏保护；3.3加强对材料的雨季保护工作，注意主要材料的防潮储存；3.4对已完成的施工单项及时做好保护工作，对由于天气原因造成的生锈、变形等情况及时处理。。4、保证工期应急措施考虑到本项目施工期紧张的特殊性，我们将在项目实施过程中，从施工前现场勘察到设备材料加工订货及施工工程的各个工序,我们将最大限度的合理安排，以保证按期完工。特殊应急情况下，将采取如下应急措施，在保证质量前提下，突击工程进度；劳动力投入以阶段突击方式进行，根据总包及相关专业的工作面，合理有序安排。5、交工验收方案在工程实施过程中，工程验收分为隐蔽工程验收和整体完工验收两大部分；5.1隐蔽工程完工后，先进行内部自检，再报监理、业主检验认可；5.2整体工程完工后，我公司先内部组成一个验收小组进行内部验收；5.3合格后，汇同设备供应商一起，上报监理、业主进行施工检验；5.4合格后申请有关消防检测机构进行技术检测；最后，向公安消防机构申报验收；5.5验收合格后，办理交接手续，确定保修起始时间。九、安全保证措施1、项目部设有安全员，对工程实施过程中的安全进行负责。2、遵守甲方的现场安全管理规定。3、所有进入现场的施工人员必须进行场前的安全教育，认真贯彻有关国家及市“安全文件精神，教育本单位职工遵守施工现场规章制度，使大家对安全产生高度的重视，在施工生产与安全发生矛盾时，生产服从安全，树立安全第一的思想”。15 4、施工人员进入现场必须配带好安全帽，高空作业人员严格配带安全带，施工人员上下楼层不准进运料吊笼随料上下。5、现场使用的分电箱要有漏电保护装置，临时电路要经常检查和维修，手持电动工具应有设备接地。严格执行用火申请制度，施火处设专门看火员，并有对火情的防范措施。6、施工现场不准吸烟，易燃化学物品应远离火源并设专库存放，不得麻癖大意。建立健全各类机械使用管理制度，对电焊机，套丝机，台钻应定期检查，做好设备接零专人操作。7、施焊前对周围已完成产品要采取遮掩保护，对土建做完的石、瓷面层及玻璃要遮盖好，严禁溅上焊渣。8、在高空作业大于5米要求专业架子工搭设脚手架，经有关安全部门检验合格方可作业，一般高凳腿应有软质材料包着，中间应设固定绳。工具要设安全绳避免脱手砸人及砸坏地面。9、在管井内，设备层内或吊顶内操作，照明灯要用36伏行灯。10、施工现场安全员在开工前应对施工人员进行交底。11、建立施工现场安全制度，加强监督和检查工作，发现隐患及时处理。12、现场临时设施、入场机具、材料必须符合安全、防火要求。13、施工现场内使用的电源均应架空敷设，并应检查绝缘良好。根据具体情况必须敷地时，在过路和必须通行的地方要穿管埋设，以防漏电伤人。14、现场使用的一切照明动力电线均要有专人维护。施工用电必须达到“三级配电，二级保护”的基本要求。15、电焊机使用前，必须认真检查设备、导线是否安全可靠。16、使用人字梯必须有防滑措施，已损环的架梯严禁进场使用。17、建立建全消防组织，施工现场配置必要的消防灭火设备，对现场人员介绍有关消防灭火知识。18、严禁在消防栓周围堆放设备材料，以确保消防设施及道路畅通。19、施工工具房内不存放汽油、煤油等易燃材料。对第三者已完成的产品不要擅自拆拽或损坏，需要时，报告施工员与他方联系解决，做到文明施工。十、产品保护措施1、对现场所有原材料及半成品必须进行标识。15 2、施工过程应防止工序颠倒，减少立体交叉作业，贯彻下道工序保护上道工序的原则。3、未交付的工程设施未经批准，不得擅自使用。4、物资的存放根据产品特性提供安全适用的库房和场所，按规格型号，分类分区堆放，保持物资的整齐、美观，对有搬运标志的物资应按标志方向搬运。5、储存场设置防火、防爆、防潮、防盗设施，制定相应的管理制度。对有毒、易燃、易爆、易碎、防潮等物资应隔离存放，明显标识，专人管理。6、对已竣工未交付的或正在交付中的工程派专人防护。十一、质量管理质量实行三检制，即自检、互检、专检。各分项工程各道工序完成后，有施工班组自行检查，由下道工序施工班组互检，再由专职质检员专检。每次检查出现的问题应及时返修或返工，认真填写记录。十二、紧急预案（一）、为了保证我公司的安全生产工作落实到实处，认真贯彻落实《安全生产法》、《建设工程安全生产管理条例》、《建筑法》和《消防法》等法律、法规和标准，根据有关政策规定，结合本工地的实际情况，特制定此事故预防及应急救援预案。制定应急救援预案的目的是快速、有序、高效地控制紧急事件的发展，将事故的损失减小到最低程度。  本工程项目部现场应急救援小组职责：  负责事故现场应急的指挥工作，进行应急任务分配和人员调度，有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动。  1、工地现场发生事故后，应立即组织人员抢救，同时以最快的方式报告公司应急救援机构，如发生人员伤亡或火警等，应分别第一时间直接打电话报120急救中心或119报火警救助。  2、现场应急救援小组立即组织人员展开抢救伤员和排除险情，防止事故的扩大和蔓延，力求将损失减少至最低程度。同时注意安排做好保护好事故现场。  3、负责指挥调动工地现场的一切所需的应急救援排险物资和人员参与抢救救援，确保救援工作在统一指挥下有序地进行。  15 4、协助公司和上级部门开展事故调查，接受公司及政府有关部门对事故的调查处理。  5、协助公司及上级有关部门分析事故原因和性质，吸取事故教训“举一反三”地制定并落实相应的预防措施，切实防止类似的事故重复发生。  6、负责安排专人做好事故的善后处理工作，使各级人员都受到安全教育，在切实做好预防措施和确保安全的情况下，上报有关上级部门，争取尽快批准恢复工地的正常生产。  （二）、根据本工地的施工现场特点，特确定以下为可能引起事故的方面：  1、坍塌：包括建筑物、堆置物、管材等；  2、高处坠落：包括从架子、卸料平台、屋顶坠落以及从平地坠落地坑（特别是在室外管线施工时）等；  3、触电：包括雷击伤害；  4、物体打击：指落物等碰伤的伤害；  5、火灾爆炸。   （三）、应急准备中应遵循的原则  1、设安全管理人员，建立群众性义务组织，加强业务学习和训练，增强自防自救能力；对应急场所工作人员应进行岗位教育和防火、灭火知识的培训。  2、工程进场开工前应制定本项目的保卫、安全方案，内容包括：防止发生事故所采取的预防措施；可能发生事故现场应配备的器材；发生事故时的应急对策及信息传递。 3、根据作业场所、储存、运输物品的数量、品种的不同，配备足够数量、种类的应急器材。应急器材要定时检查，做好标识、防止失效，检查要有检查记录。  （四）、应急响应中必须遵循的原则 1、紧急事故发生后，发现人员应立即报警。 2、项目在接到报警后，应立即组织自救队伍，按事先制定的应急方案立即自救；若事态情况严重，难以控制和处理，应立即在自救的同时向专业救援队伍求救，并密切配合救援队伍。 3、疏通事故发生现场道路，保证救援工作顺利进行；疏散人群到安全地带。 4、15 在急救过程中，遇到威胁人身安全情况时，应首先确保人身安全，迅速组织脱离危险区域或场所后，再采取急救措施。 5、把现场的电源切断、易燃、易爆物品采取有效的措施进行隔离，防止事态扩大。 6、项目设紧急联络员一名，负责紧急事物的联络工作，明确联络地址和电话。 7、紧急事故处理结束后，部门负责人应填写记录，并召集相关人员研究防止事故再次发生的对策。（五）、重大事故报告及报警原则  1、工地现场任何人发现发生重大事故的，必须立即报告工地负责人，工地负责人接到报告后，应立即通知公司，并组织现场应急救援小组开展现场抢救工作，如发生人员伤亡或火警等，应分别第一时间直接打电话报120急救中心或119报火警救助，同时以最快的方式报告公司工程部及公司领导。  2、公司领导接到事故报告后，应立即组织公司应急救援组赶赴施工现场，组织指挥现场抢救工作，同时将事故的概况（包括伤亡人员、发生事故时间、地点、原因等）分别用电话和快报的办法报告上级主管部门以及政府有关部门。（六）、救援器材及设备 1、通讯设备：包括固定电话、移动电话、对讲机。 2、交通工具：供指挥、联系、救援的用车。 3、急救药品及器材：止血带、担架等救援器材及灭火器等。（七）、各类事故的预防1、物体打击事故的预防及其应急预案  物体打击伤害是建筑行业常见事故中四大伤害的其中一种，特别是本工程施工周期短，劳动力、施工机具、物料投入较多，交叉作业时常有出现。这就要求在高处作业的人员对机械运行、物料传接、工具的存放过程中，都必须确保安全，防止物体坠落伤人的事故发生。  (1)物体打击事故基本安全要求：  ①人员进入施工现场必须按规定配戴好安全帽。应在规定的安全通道内出入和上下，不得在非规定通道位置行走。  ②安全通道上方应搭设双层防护棚，防护棚使用的材料要能防止高空坠落物穿透。  ③临时设施的盖顶不得使用石棉瓦作盖顶。  ④边长小于或等于250mm15 的预留洞口必须用坚实的盖板封闭，用砂浆固定。  ⑤作业过程一般常用工具必须放在工具袋内，物料传递不准往下或向上乱抛材料和工具等物件。所有物料应堆放平稳，不得放在临边及洞口附近，并不可妨碍通行。  ⑥高空安装起重设备或垂直运输机具，要注意零部件落下伤人。  ⑦ 拆除或拆卸作业要在设置警戒区域、有人监护的条件下进行。  ⑧高处拆除作业时，对拆卸下的物料、建筑垃圾要及时清理和运走，不得在走道上任意乱放或向下丢弃。（八）、触电事故的预防  触电事故和其它事故比较，其特点是事故的预兆性不直观、不明显，而事故的危害性非常大。当流经人体电流小于10mA时，人体不会产生危险的病理生理效应，但当流经人体电流大于10mA时，人体将会产生危险的病理生理效应，并随着电流的增大、时间的增长将会产生心室纤维性颤动，仍至人体窒息（“假死”状态），在瞬间或在三分钟内就夺去人的生命。因此，在保护设施不完备的情况下，人体触电伤害事故是极易发生的。所以，施工中必须做好预防工作，发生触电事故时要正确处理，抢救伤者。  防止触电伤害的基本安全要求：  根据安全用电“装得安全，拆得彻底，用得正确，修得及时”的基本要求，为防止发生触电事故，在日常施工（生产）用电中要严格执行有关用电的安全要求。  1、用电应制定独立的施工组织设计，并经企业技术负责人审批，必须按施工组织设计进行敷设。  2、一切线路敷设必须按技术规程进行，按规范保持安全距离，距离不足时，应采取有效措施进行隔离防护。  3、非电工严禁接拆电气线路、插头、插座、电气设备、电灯等。  4、根据不同的环境，正确选用相应额定值的安全电压作为供电电压。安全电压必须由双绕组变压器降压获得。  5、带电体之间、带电体与地面之间、带电体与其它设施之间、工作人员与带电体之间必须保持足够的安全距离，距离不足时，应采取有效的措施进行隔离防护。  6、15 在有触电危险的处所或容易产生误判断、误操作的地方，以及存在不安全因素的现场，设置醒目的文字或图形标志，提醒人们识别、警惕危险因素。  7、采取适当的绝缘防护措施将带电导体封护或隔离起来，使电气设备及线路能正常工作，防止人身触电。  8、采用适当的保护接地措施，将电气装置中平时不带电，但可能因绝缘损坏而带上危险的对地电压的外露导电部分（设备的金属外壳或金属结构）与大地作电气连接，减轻触电的危险。  9、施工现场供电必须采用TN—S或TT的三相五线的保护接零系统，把工作零线和保护零线区分开，通过保护接零作为防止间接触电的安全技术措施，同一工地不能同时存在TN—S或TT两个供电系统。注意事项有：  a)在同一台变压器供电的系统中，不得将一部分设备做保护接零，而将另一部设备做保护接地。  b)采用保护接零的系统，总电房配电柜两侧做重复接地，配电箱（二级）及开关箱（三级）均应做重复接地。其工作接地装置必须可靠，接地电阻值4≤Ω。  c)所有振动设备的重复接地必须有两个接地点。  d)保护接零必须有灵敏可靠的短路保护装置配合。  e)电动设备和机具一机、一闸、一漏电、一箱保护，严禁一闸多机，闸刀开关选用合格的熔丝，严禁用铜丝或铁丝代替保险熔丝。按规定选用合格的漏电保护装置并定期进行检查。  （九）、火灾和爆炸事故的预防措施  施工需要一定数量的可燃板材，这些材料如果处理不妥，防火措施不力，极易发生火灾，在施工阶段，也需要大量的乙炔和氧气，对钢筋进行焊接，如盛装乙炔和氧气内的钢瓶储存方法不当，使用不规范，也容易发生因气体泄露而产生的气瓶爆炸事故。因此，加强对可燃物和易燃易爆物品的管理，是有效防止火灾和爆炸事故的发生，保护员工生命安全，财产不受损失的有效措施。  （十）、预防火灾和爆炸事故的基本安全措施：  1、组织措施  a)要建立、健全消防机构。指挥部、项目分部要成立义务消防队，并明确指挥部、项目分部的消防安全责任人和消防安全管理人，负责管理本单位的消防安全工作。  15 b)指挥部、项目分部要加强对员工、外来工进行消防知识的教育，对义务消防队员进行灭火技能的培训，提高自防自救能力，每年要进行不小于一次的消防演练。  c)办公场所、集体宿舍、设备、材料堆放场所要配备充足有效的灭火器材。  d)制订事故发生时的扑救方案和人员疏散步骤、方法和路线，使事故的损失将到最低。  12.10.2管理措施  a)各单位要按规定设置乙炔和氧气瓶的库房，气瓶储室通风要良好，在库房门口张挂醒目的放火警示标志，配备充足有效的灭火器材。  b)乙炔和氧气的使用和存放要符合有关规定。  c)在易燃易爆场所动火作业，必须先办理“三级”动火审批手续，领取动火作业许可证，并做足防火安全措施，方可动火作业，动火时要设专人值班，随时观察动火情况。  d)严禁对盛装过有可燃气体的容器进行焊接。  e)焊接（动火）作业操作人员必须参加劳动、消防部门的培训，考试合格取得焊工证后，方可上岗，在作业时应做到“八不”“四要”、“一清”。  f)集体宿舍的用电要由持证电工安装，不准乱拉乱接电线，不准在电线上凉挂衣物，不准在宿舍内使用明火、电炉、气化炉具，不准使用电热器具和烧香拜神，严禁躺在床上吸烟。  g)仓库存放物品应分类、分堆储存，甲、乙类物品和一般物品以及容易相互发生化学反应或者灭火方法不同的物品，必须分间、分库储存。  h)储存丙类固体物品的库房，不准使用碘钨灯和超过60瓦以上的白炽灯等高温照明的灯具。  i)库房内设置的配电线路，需穿金属管或用非燃硬塑管保护，每个库房应当在库房外单独安装开关箱，做到人离断电，禁止使用不合格的保险装置。  j)厨房不准同时使用煤气炉。  12.11发生火灾和爆炸事故的应急措施：  ①发生火灾和爆炸，首先是迅速扑灭火源和报警，及时疏散有关人员，对伤者进行救治。  ②15 火灾发生初期，是扑救的最佳时机，发生火灾部位的人员要及时把握好这一时机，尽快把火扑灭。  ③在扑救火灾的同时拨打“119”电话报警和及时向上级有关部门及领导报告。  ④在现场的消防安全管理人员，应立即指挥员工撤离火场附近的可燃物，避免火灾区域扩大。  ⑤组织有关人员对事故区域进行保护。  ⑥及时指挥、引导员工按预定的线路、方法疏散、撤离事故区域。  ⑦发生员工伤亡，要马上进行施救，将伤员撤离危险区域，同时打“120”电话求救。15'
