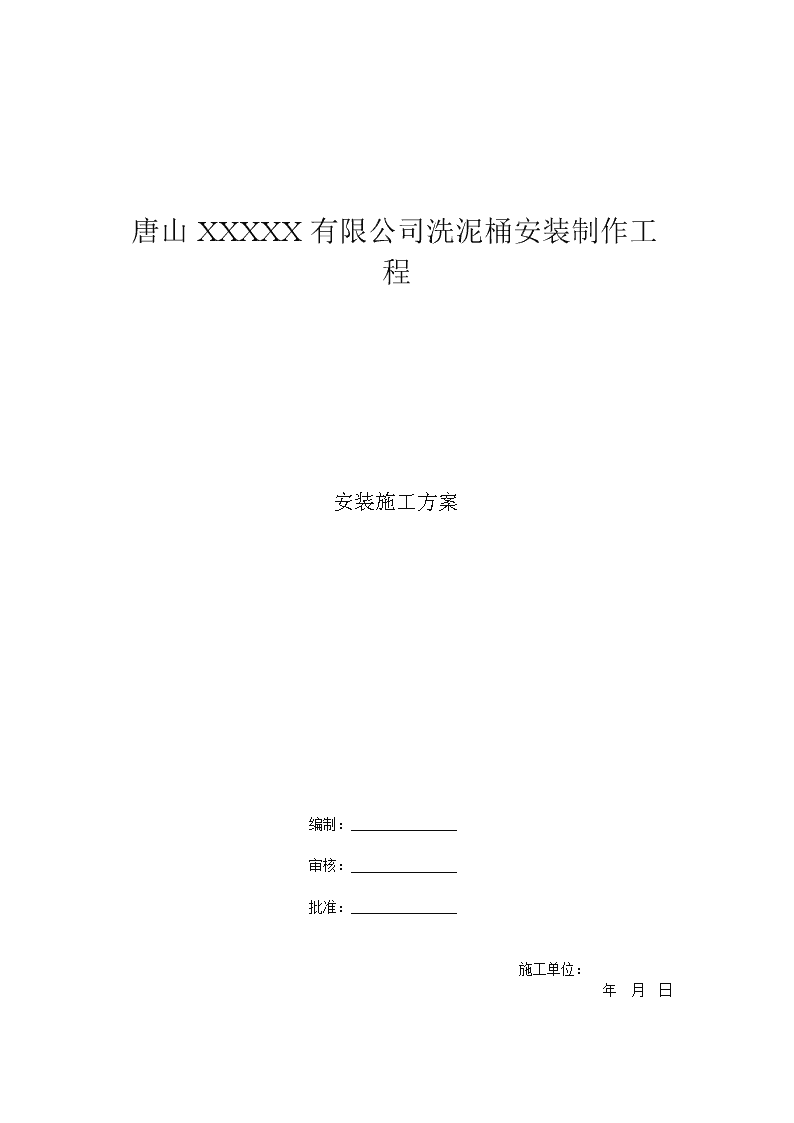

大型现场焊接罐体安装施工方案

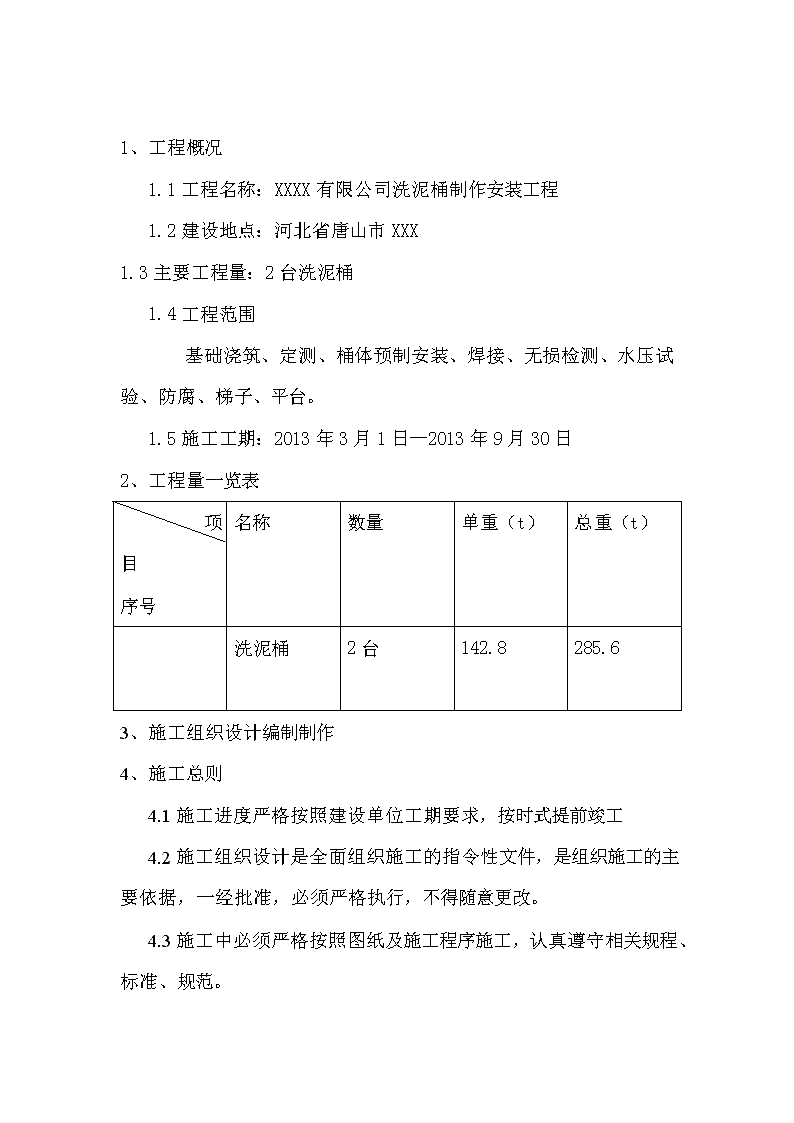

'唐山XXXXX有限公司洗泥桶安装制作工程安装施工方案编制：审核：批准：施工单位：年月日 1、工程概况1.1工程名称：XXXX有限公司洗泥桶制作安装工程1.2建设地点：河北省唐山市XXX1.3主要工程量：2台洗泥桶1.4工程范围基础浇筑、定测、桶体预制安装、焊接、无损检测、水压试验、防腐、梯子、平台。1.5施工工期：2013年3月1日—2013年9月30日2、工程量一览表项目序号名称数量单重（t）总重（t）洗泥桶2台142.8285.63、施工组织设计编制制作4、施工总则4.1施工进度严格按照建设单位工期要求，按时式提前竣工4.2施工组织设计是全面组织施工的指令性文件，是组织施工的主要依据，一经批准，必须严格执行，不得随意更改。4.3施工中必须严格按照图纸及施工程序施工，认真遵守相关规程、标准、规范。 4.4与施工进度同步建立工程进度档案，其内容必须完整、全面。洗泥桶安装施工准备程序图图纸审核现场勘察办理设计变更及修改设计交底提出相关问题焊接工艺评定施工场地条件准备确定项目经理人员编制施工组织设计施工机具准备批准审核施工组织设计施工材料准备工程施工人员计划施工技术交底进场材料检查、确认 具备施工条件4.5、施工现场应做到文明施工，施工必须保证安全。4.6、施工中必须工程，须持证上岗。1、工程质量目标5.1单位工程一次合格率100%5.2单位工程验优率100%5.3焊接一次合格率98%以上，表面质量达到100%5.4探伤合格率98%以上5.5工程质量达到优良2、施工方案施工准备计划是工程总工期长短和工程质量优劣具有决定性的前期工作，施工组织者必须具有超前意识，科学系统的组织施工，施工准备包括技术文件准备，施工现场准备、人员培训等施工准备程序图：6.1.1施工准备6.1.1.1、审核洗泥桶施工图有总设计文件，明确一下问题A、设计是否符合规范、规程及技术要求B、图纸是否齐全，能否满足施工需要C、零部件规格、型号、材质、使用部位是否明确D、焊接、检测等技术要求是否明确6.1.2施工现场准备6.1.2.1施工现场平面布置应满足施工程序要求，清理平整加工场地及加工后零部件运输通道 6.1.2.2安排好“临时水、电设施，满足施工需要，合理安排加工设备排布，便于设备加工”6.1.3施工人员组织6.1.3.1根据现场情况及工期要求，由项目部调入管理人员及施工操作人员，确定其岗位和责任，特殊工种必须持证上岗。6.1.3.2组织全体施工人员学习，由相关工程的主要的施工人员进行技术交底6.2加工组焊工艺6.2.1技术人员必须熟悉图纸，做好零件的展开图6.2.2施工人员按零件层展开图氧气乙炔下料，下料尺寸偏差控制在1mm以内6.2.3检测人员严格检查下料尺寸，保证下料质量6.2.4洗泥桶焊接施工顺序6.2.4.1底层锥地板一.二带环行板预制焊接确定基础中心机基础面环形高度、射线高度在设计范围内将一、二带锥形板吊入基础一层、三、四带环形板铺设焊接6层罐罐壁板纵缝焊接，环形加强角钢焊接罐顶焊接、罐顶与6层罐带板环缝焊接5层罐带板纵环缝焊接4层罐带板纵环缝焊接3层锥底板焊接4层罐壁板焊接2层锥底板焊接1层罐壁板纵环缝焊接。6.2.4.2罐体起到合适高度时，各附件相应焊接6.2.4.3罐壁板、罐底板、罐顶板下料后作好相应尺寸标记以便于焊接检查，焊缝收缩情况及各附件安装。6.2.4.4作好罐壁、罐底、罐顶 长2mm角度靠1尺，焊接时随时检查检查项目：检查项目允许偏差备注组队间隙±2mm组队错边2mm环形焊缝水平度偏差8mm200靠尺射线偏差8mm壁板圆度偏差8mm2000靠尺6.2.4.5罐顶机罐壁板提升时，在罐内设圆周方向设几个合格，挂几个5吨葫芦用于提升罐体6.2.4.6在罐中心1根柱，上面挂6个葫芦用于二、三层锥地板定位。6.3焊接工艺可行的焊接工艺，合理的焊接方法是保证洗泥桶质量的主要措施，参与施工的焊工必须严格遵守焊接工艺规程。 6.3.1焊缝名称及编号焊缝名称数量焊缝长（mm）1一、二、三层罐底板环缝3×42一、二、三层罐底板纵绣3盖板环缝4顶盖板纵缝56层罐壁板环缝66层罐壁板纵缝6.3.2焊接破口：V型坡口6.3.2.4焊接设备：300直注焊机16台，500A进度直注焊机2台6.3.2.5焊接时控制每个焊工的线能量，线能量不得超过35KG/CM，线能量记录员要及时准确测量和记录线能量。6.3.6焊接顺序先环后纵，先里后外，分段退焊，对称焊接6.3.7焊工分布8,名焊工对称分布，分段施焊，定调一致，统一指导，保持一致的焊接性。6.3.8焊接时要用小电，短电弧、高焊速、运条要稳、运调至熔，合线应有适当停留，以免产生熔合。6.3.9 6.3.10焊条烘干焊条使用前必须烘干，工艺350º恒温，1小时升温速度不大于200ºC/小时，烘干后放入150º—100ºC保温箱随时取用。6.3.11焊条发放回收制度焊条发放必须有焊接工艺指令，使用时焊工带有保温筒一次不超过5kg，发放回收应有记录，回收焊条但对存放，不回用。6.3.12焊缝修补A、焊缝缝迹必须用砂轮打磨干净缺陷都除后焊缝要圆滑度。B、焊缝咬边打磨后与同材质焊缝之间平滑过渡C、返修操作程序超声波定位确定缺陷性质制定返修方案打磨缺陷不检验补焊成型外表检查探伤合格 下面红色字体为赠送的个人总结模板，不需要的朋友下载后可以编辑删除！！！！xx年电气工程师个人年终总结模板根据防止人身事故和电气误操作事故专项整治工作要求，我班针对现阶段安全生产工作的特点和重点，为进一步加强落实安全工作，特制定了防止人身事故和防电气误操作事故的(两防)实施细则。把预防人身、电网、设备事故作为重点安全工作来抓，检查贯彻落实南方电网安全生产“三大规定”情况，检查(两防)执行情况，及时发现和解决存在的问题，提高防人身事故和防电气误操作事故的处理能力，从源头上预防和阻止事故的发生，使安全管理工作关口前移，从而实现“保人身、保电网、保设备”安全生产目标收到一定的效果。通过前段的检查和整改工作，现将我班到现时为止在此方面的情况总结如下 一、在防止人身事故方面(重点防范高处坠落事故)在运行维护、施工作业过程中的防触电、防高空坠落事故。我班通过对每周的安全会议和工作负责人对现场高处作业管理的检查，使得安全防范思想、工作、监督到位;使安全工作责任、措施及整改落实，从而安全工作得到保证。1、作业前的准备工作和控制措施工作。包括高空作业现场查勘，使工作人员对该任务的危险点(安全措施卡)有清晰、准确、全面的认识，采取相应的控制和安全措施，并正确派选合适胜任的工作负责人和工作班成员。2、在开工前，工作负责人向作业人员交待工作内容、安全注意事项及该作业的危险点。作业过程中明确监护人员，监护人实时监控高处作业人员动向，及时提醒和纠正作业中的不安全行为，使安全措施不折不扣地落实和执行到位。3、认真落实高处作业人员的安全保护措施。配备可靠的(按规定期限内检验合格的)安全工器具，如安全带(绳)、升降板、脚扣、竹(木)梯等，并能够正确使用此类工器具。4、在高空作业的工作全过程中，强调工作人员自始至终确保自身安全行为：△定期对登高工具和安全工器具(安全带、安全绳、脚扣、升降板、竹木梯子等)进行试验，试验或外观检查不及格的立即报废，严禁留作备用。△必须系好安全带(绳)，安全带(绳)必须栓在上方牢固的构件上，不得低挂高用，工作过程中要随时检查安全带(绳)是否栓牢。 △上杆前先检查杆塔及拉线情况和登杆工具，确保该设施安全性和可靠性，使用脚扣时，安全带必须系圈在杆上;上下杆时，必须使用防堕落装置或有具体防止堕落的安全措施，以防失去保护。安全带必须栓在的构件上，不得随意解除。△高处作业在转移作业位置时，手扶的构件必须牢固，不得失去保护。需要沿着水平梁、斜柱、水平管或暂无防护栏杆、没可靠的扶持物帮助保持平衡时，必须使用水平安全绳。在无任何保护的情况下，绝对禁止沿单梁或管道上行走的行为。△高处作业人员的施工工具必须使用工具袋装备，禁止使用容易造成工具掉落的简易皮套;上下传递物件时，必须用绳索吊送，严禁抛掷。△严禁利用绳索或拉绳上下杆塔或顺杆下滑和在间隔大的构架转移作业位置时，不得沿单根构件上爬或下滑。5、认真执行“两票”制度，防止误触电、感应电伤人的高空堕落事故。二、在防电气误操作方面在培训方面，组织了二次工作人员在配变站现场作防误操作演练，并使用录音记录。使全体工作人员对防误操作的认识，意识到预防人身、电网、设备安全事故的重要性。(1)认真组织查找在安全生产管理上存在的薄弱环节，特别是施工、维护班组和人员在严格遵守规章制度、严格执行“两票三制”和防电气误操作事故等方面存在的问题，制定和落实有效的整改和防范措施。 (2)加强安全管理，在执行规程、规定和制度上决不含糊。严格执行“两票三制”，严格按照安全操作规程办事。(3)通过每周的安全活动日，认真学习事故通报、快报和相关规程、规定，结合本班实际开展讨论，吸取事故教训，使“防误”工作深入人心。(4)作业前的准备工作和控制措施工作。认真正确填写操作项目和程序，不漏项。(5)操作时认真履行唱票、复诵制，确认无误后再进行操作，并由监护人监护操作，同时录音操作过程。(6)拉、合刀闸(跌落式熔断器)时，应先将线路转为空载状态，防止带负荷拉、合线路刀闸。(7)开关检修时，应切断柜内二次控制电源的柜内照明电源以防止误合开关和触电;操作低压开关(刀闸)前，应检查开关是否正常并做相关防护措施，操作时不要面对开关，防止电弧烧伤工作人员。1.杂志中上色遇到的疑问：为什么我们的美编在绘制杂志中一些插图时选用灰暗的色调，而不是用艳丽的色彩?很多家长主观的认为孩子喜欢颜色艳丽的颜色，但是在生活中没有一个孩子会主动去选择艳丽到夸张的衣服，插图也一样。中国的传统的水墨画就是一个很好的例子，国画中用色很少，用的最多的就是“墨色”，国画中“墨”与“色” 是相通，而墨分五色(其实不止)，表现中即有墨的浓淡层次，又有色的联想感受，从而达到无色似有色的境界使整幅画看起来一点都不单调灰暗。当然杂志的插图也不能像马路一样一直是一个色调，明快的色彩也是必不可少的。总之，对于插图来说，不一定就非得用丰富的色彩，只要能充分表达文字的内容就可以。即使是单纯的黑色、褐色也能出色地描绘出文字的内在世界。孩子同样能丛这些画面中充分了解故事，想象他自己理解出的色彩世界。这也是插图要给人留一些想象空间的原因。美学大师朱光潜说过：“美术作品之所以美，不是只是在表现的一部分，尤其是美在未表现而含蓄无穷的一大部分，这就是所谓的无言之美。”什么样的故事应该配什么样的色彩呢?抒情类的文字配合传统的中国画或梦幻的画面或颜色明度对比属于弱对比的就能产生很好的呼应效果，将读者吸引到安静的故事中去。奇幻神秘的文字配合厚重冷峻的颜色和与颜色相配的绘画风格(如;写实风格和版画效果)能加强奇幻神秘的气氛。幽默荒诞类的文字配合轻松的绘画技法和颜色明快，纯度对比强烈的风格就能和文字相得益彰。2.插图的形式和技法太多了，到底那种更好，或是杂志的美术编辑究竟该用什么样的插图来传达文章的深层内容?在看到一篇文章时，理解文章的内容，并明白作者想告诉读者的是什么?也许是告诉你一个生活态度或一个学习方法，也许是一个人生哲理…… 找到文章的中心思想，用孩子的视角思考，再配出贴近孩子生活世界的插图。如果一个插图只是表现文章中的一段文字和一个场景，那要想用图来打动读者，那是很难的。好插图除了能用视觉语言来烘托文字的不足之处外，还能和文字一起在读者的脑中升华。插图在兼顾了以上的这些要求后，出现的画面就是出色的传达了文字的深层内容了。3.在版式流程中编辑在遇到插图和文字的不和-谐组合时应该怎样去调整?在工作中我们也许都会遇到杂志在版式流程中，有些版面不和-谐或插图和文字的同时产生阅读障碍的问题发生。a.图和文字的组合让阅读有了困难，也就是在文字下面的图的色彩或纹理影响文字的清晰度。出现这种问题需要调整插图，插图的纹理太重的减少纹理或做模糊处理，底色太鲜艳的降低色彩饱和度并加重文字颜色。如果在做了这些努力后，仍然有阅读的困难，干脆去掉文字下面的背景插图。(8)配电站停电时，必须检查确认进线柜电缆头不带电(检查带电显示器)才能合上进线柜接地刀闸，配电站送电时，应先检查进线柜地刀是否拉开，防止带地刀送电。没有地刀的进线柜，严禁私自解锁，防止误入带电间隔。'
