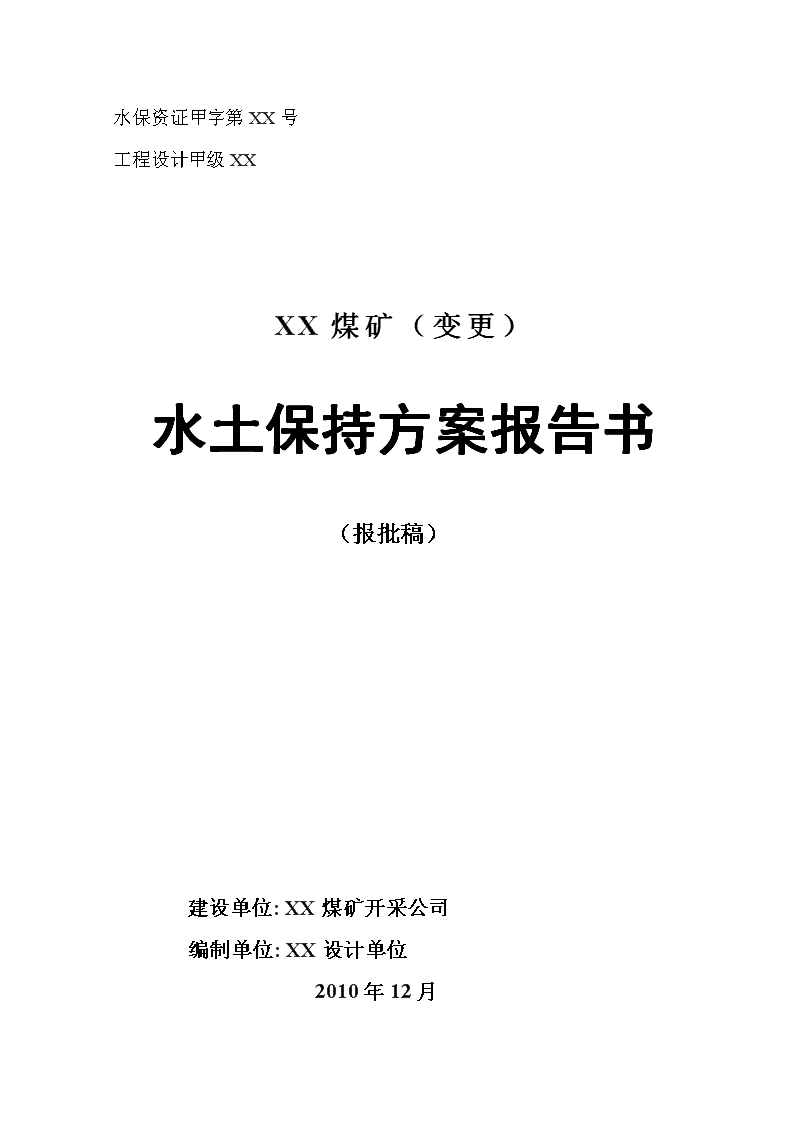

2010某煤矿变更水土保持方案报告书

  • 83页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

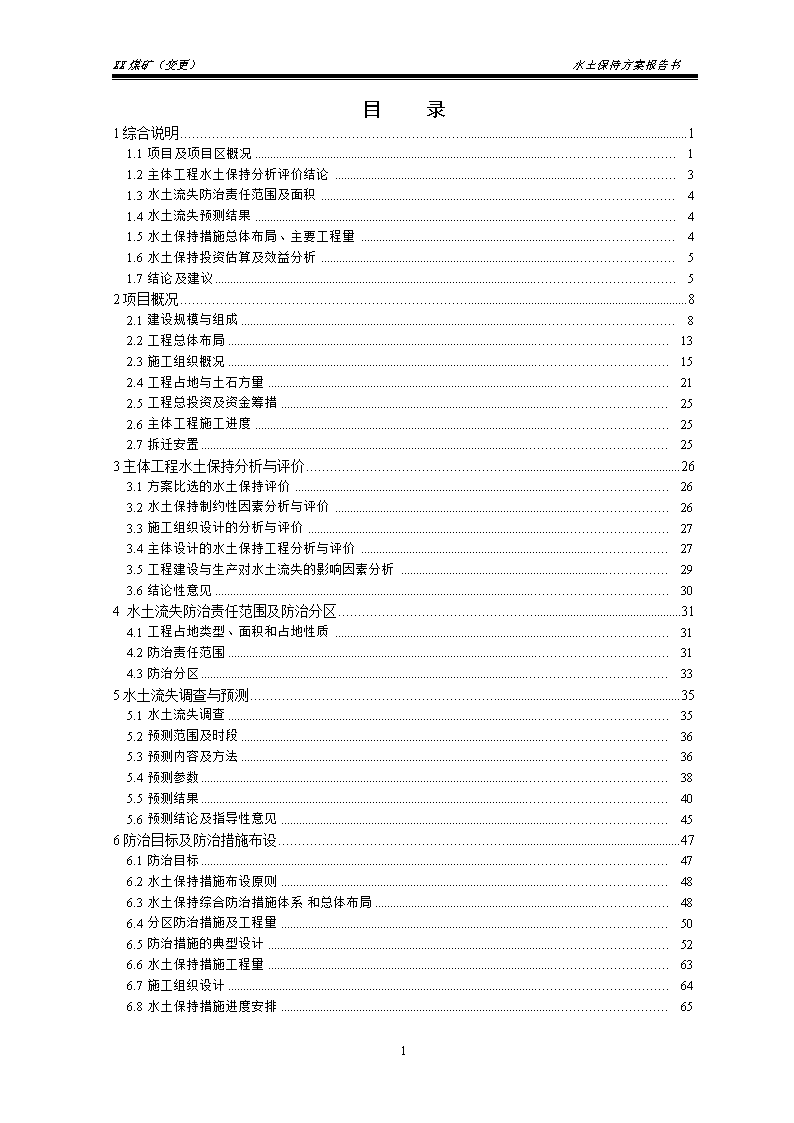

'水保资证甲字第XX号工程设计甲级XXXX煤矿(变更)水土保持方案报告书(报批稿)建设单位:XX煤矿开采公司编制单位:XX设计单位2010年12月 XX煤矿(变更)水土保持方案报告书目录1综合说明11.1项目及项目区概况11.2主体工程水土保持分析评价结论31.3水土流失防治责任范围及面积41.4水土流失预测结果41.5水土保持措施总体布局、主要工程量41.6水土保持投资估算及效益分析51.7结论及建议52项目概况82.1建设规模与组成82.2工程总体布局132.3施工组织概况152.4工程占地与土石方量212.5工程总投资及资金筹措252.6主体工程施工进度252.7拆迁安置253主体工程水土保持分析与评价263.1方案比选的水土保持评价263.2水土保持制约性因素分析与评价263.3施工组织设计的分析与评价273.4主体设计的水土保持工程分析与评价273.5工程建设与生产对水土流失的影响因素分析293.6结论性意见304水土流失防治责任范围及防治分区314.1工程占地类型、面积和占地性质314.2防治责任范围314.3防治分区335水土流失调查与预测355.1水土流失调查355.2预测范围及时段365.3预测内容及方法365.4预测参数385.5预测结果405.6预测结论及指导性意见456防治目标及防治措施布设476.1防治目标476.2水土保持措施布设原则486.3水土保持综合防治措施体系和总体布局486.4分区防治措施及工程量506.5防治措施的典型设计526.6水土保持措施工程量636.7施工组织设计646.8水土保持措施进度安排653 XX煤矿(变更)水土保持方案报告书7投资估算及效益分析687.1投资估算687.2水土保持工程投资概述737.3设计水平年目标值757.4水土保持损益分析768结论与建议788.1结论788.2建议783 XX煤矿(变更)水土保持方案报告书一、附件1、关于编制《XX煤矿(变更)水土保持方案报告书》的委托书;2、贵州省煤炭管理局文件(黔煤规字[2008]878号)关于对XX煤矿(变更)开采方案设计的批复;3、贵州省国土资源厅2008年4月13日颁发的XX煤矿(变更)采矿许可证(证号:xxxx);4、矸石综合利用协议;5、关于对XX煤矿(变更)进行水土保持工程监测的承诺书;6、关于对XX煤矿(变更)进行水土保持工程监理的承诺书;7、《XX煤矿(变更)水土保持方案报告书(送审稿)》审查意见;8、关于对XX煤矿(变更)水土流失防治责任范围的确认函;9、XX煤矿(变更)水土保持方案投资估算书。二、附图1、地理位置图2、项目区水系图3、总体平面布置及井田范围图4、工业场地平面布置图5、土地利用现状图6、水土流失现状图7、水土流失防治责任范围及水土保持监测点布局图8、水土流失防治分区及水土保持措施总体布置图9、排矸场水土保持措施设计图10、临时措施典型设计图11、植物措施典型设计图3 XX煤矿(变更)水土保持方案报告书1综合说明1.1项目及项目区概况(1)项目变更的必要性xx煤矿是位于某县某镇的一个整合煤矿,由原xx煤矿(3万t/a)和原某镇煤矿(3万t/a)整合而成,设计生产能力15万t/a。该县煤炭资源丰富,煤矿、煤炭加工及相关产业是该县的优势。随着生产技术水平的提高和市场上煤炭需求量的增加,xx煤矿准备进行生产能力的扩大调整,这既符合当前煤炭产业政策,解决了煤矿规模过小存在的资源浪费及相应的安全问题,解决了历史遗留问题,同时对改善当地经济结构,解决当地富余劳动力的就业,提高人民生活水平,促进地方经济发展将起到非常重要的作用。(2)项目工程概况xx煤矿位于某县某镇,距某县城区约7km,隶属某镇管辖。某县至B镇及A乡公路从矿区通过,交通较为方便。xx煤矿(变更)设计生产能力30万t/a,属小型矿井(变更)。井田边界范围呈不规则八边形,井田面积1.3444km2,采用斜井开拓,矿井保有资源量为1115万t,设计可采储量633.59万t,服务年限15a,年排矸量3万t。项目建设区由工业场地区、备用排矸场区、废弃场地区和附属系统区组成,建设占地4.59hm2,其中永久占地3.38hm2、临时占地1.21hm2;项目建设共开挖土石方量20300m3(包括建井期开挖石方16700m3),79 XX煤矿(变更)水土保持方案报告书填方9000m3,废弃方11300m3(其中土方1350m3用作废弃场地的覆土方,煤矸石9950m3销售给矸石砖厂);矿井生产运行期累计排弃矸石量25万m3,全部外销给矸石砖厂。建设总工期12个月(含1个月的设备安装调试、3个月的联合试运转),2011年3月至2012年2月;总投资8900.48万元,其中土建投资314.2万元,吨煤投资296.68元。项目建设全部资金由业主自筹解决。(3)项目区概况项目区地处低中山地貌区,地震基本烈度小于Ⅵ度,亚热带湿润季风气候,年平均降雨量1444.1mm,年平均气温14.1℃左右,植被属亚热带常绿阔叶林带,项目区林草覆盖率为62.6%,土壤主要为黄壤和水稻土。(4)前期工作进展情况受某县某镇xx煤矿委托,贵州淞源矿山开发技术咨询有限公司于2010年8月编制完成了《XX煤矿(变更)开采方案设计》,2010年8月7日由D公司组织有关专家对《XX煤矿(变更)开采方案设计》进行了咨询评估及评审,2010年8月23日贵州省能源局办公室对《XX煤矿(变更)方案设计》(黔煤规字[2010]xx号)进行了批复。本矿井为变更矿井,由原xx煤矿(整合)变更而来,原xx煤矿(整合)所设计的主体工程已经基本完成,建设好了工业场地、附属系统、排矸场。变更充分利用建设好的工业场地、排矸场和附属系统,通过改造矿建满足扩能后的要求。并且利用现有主斜井(现有净断面7.9m2)、副斜井(现有净断面7.5m2)、回风斜井(现有净断面7.9m2)。(5)水土保持防治标准及目标79 XX煤矿(变更)水土保持方案报告书xx煤矿所在区域属于国家级水土流失治理重点区—C河上中游治理区,同时也是贵州省人民政府公告中的水土流失重点监督区和重点治理区。根据《开发建设项目水土流失防治标准》规定,本项目为建设生产类项目,水土流失防治目标执行Ⅰ级标准。设计水平年防治目标沿用原xx煤矿(整合)为:扰动土地整治率95%,水土流失总治理度92%,土壤流失控制比1.0,拦渣率98%,林草植被恢复率99%,林草覆盖率27%。(6)方案设计深度、设计水平年及服务年限根据《开发建设项目水土保持技术规范》的有关要求,遵循水土保持方案设计深度与主体工程设计深度相一致的原则,确定本项目水土保持方案设计深度为可行性研究深度。该项目为建设生产类项目,水土保持方案设计水平年为主体工程完工后投入生产之年或后一年。根据主体工程建设进度安排,施工期从2011年3月至2012年3月,剩余工期共计12个月。因此,本项目水土保持方案设计水平年确定为2013年。因项目建设工期1年(包括施工准备期),煤矿生产服务年限15年,共16年;从而确定本《方案》服务年限为10年,即从2011年3月至2021年3月止。1.2主体工程水土保持分析评价结论79 XX煤矿(变更)水土保持方案报告书通过主体工程的水土保持分析评价表明,工业场地区及附近无滑坡、崩塌、泥石流等地质灾害,也没有全国水土保持监测网络中的水土保持监测站点、重点试验区等,无水土保持方面的限制性和绝对限制性因素;xx煤矿属小型矿井变更项目,场址的选择在原方案中已进行可行性分析,并且项目主体工程已经动工,故本方案不再进行场址必选。1.3水土流失防治责任范围及面积根据方案服务年限内可能影响的范围确定,本《方案》水土流失防治责任范围总面积134.67hm2,其中项目建设区面积4.59hm2(永久占地3.38hm2,临时占地1.21hm2),直接影响区面积130.08hm2。项目划分为工业场地区、排矸场区、废弃场地区和附属系统区组成。1.4水土流失预测结果根据预测,工程建设将扰动地表面积4.23hm2(建设期扰动地表面积3.46hm2、生产运行期扰动地表面积0.77hm2),未扰动地表面积0.36hm2;损坏水土保持设施面积4.59hm2(其中新增损坏水土保持设施面积0.34hm2,原矿损坏水土保持设施面积4.25hm2);施工期水土流失总量为185.26t,新增水土流失量为116.4t;自然恢复期水土流失面积为1.34hm2,自然恢复期未进行治理的水土流失量为43.87t,新增水土流失量为10.09t。本项目工程可能造成的水土流失总量为229.13t,新增水土流失126.49t。1.5水土保持措施总体布局、主要工程量(1)工业场地防治区挡土墙980m,排水沟770m,沉煤池2口,种植香樟200株,小叶黄杨4200株,撒播黑麦草0.50hm2,临时土袋挡土墙长400m。(2)备用排矸场防治区挡渣墙150m、截水沟240m、排水沟160m、综合护坡1050m2,沉沙池1口,临时土袋挡土墙长80m。备用排矸场服务年限结束后进行覆土绿化,需土1500m3,撒播黑麦草0.65hm279 XX煤矿(变更)水土保持方案报告书;所需土方来源于备用排矸场堆矸前剥离收集的表土,堆存于库区内。(3)废弃场地防治区挡土墙200m,排水沟275m,挡土墙85m,排水沟90m,撒播黑麦草0.11hm2。(4)附属系统防治区挡土墙178m;排水沟600m,撒播黑麦草0.073hm2,临时土袋挡土墙长260m。1.6水土保持投资估算及效益分析本项目水土保持总投资为218.83万元,其中水土保持工程建设总投资209.65万元,损坏水土保持设施补偿费9.18万元。水土保持工程建设总投资中工程措施123.33万元,植物措施3.08万元,临时措施4.72万元,独立费用66.65万元(水土保持监理费20.4万元、水土保持监测费17.42万元),基本预备费11.87万元。方案实施后,至设计水平年时,扰动土地整治率96.8%,水土流失总治理度95.7%,土壤流失控制比1.11,拦渣率99.0%,林草植被恢复率99.25%,林草覆盖率29.00%。1.7结论及建议(1)结论79 XX煤矿(变更)水土保持方案报告书通过主体工程的水土保持分析评价表明,工业场地区及附近无滑坡、崩塌、泥石流等地质灾害,也没有全国水土保持监测网络中的水土保持监测站点、重点试验区等,无水土保持方面的限制性和绝对限制性因素;主体工程设计选择的场址在土石方挖填量、植被及基本农田破坏面积上较小。综上所述,从水土保持角度,本方案认为主体选择的工业场地基本可行。(2)建议1)建议优化主体工程施工组织设计,在井巷开挖的同时,按设计同步开展挡土墙和排水设施建设,以利于在控制工程水土流失的同时,又可节约临时防护工程投资;应及时调运土石方,严禁乱堆乱弃;土石方集中开挖时期应尽量避开雨季。2)在主体工程招投标中,应将水土保持纳入,并明确水土保持要求。3)在项目建设过程中,要与项目所在地的水行政主管部门及其上级部门密切配合,认真听取他们对项目水土保持工作的建议,落实好水土保持措施。4)本《方案》设计的排矸场挡渣墙仅为估算工程量和水土保持投资用,不作为施工的依据,建议业主在下阶段的设计中,委托具有专业资质的单位做详细设计,确保排矸场的安全、稳定运行。5)委托具有资质的单位开展水土保持工程监理和监测工作。79 XX煤矿(变更)水土保持方案报告书附表一XX煤矿(变更)水土保持方案特性表填表日期:2008年12月项目名称XX煤矿(变更)流域管理机构长江水利委员会涉及省区贵州省涉及地市或个数某地区涉及县或个数某县项目规模30万t/a总投资(万元)8900.48土建投资(万元)314.2动工时间2011年3月完工时间2012年2月设计水平年2013年项目组成建设区域面积(hm2)挖方量(m3)填方量(m3)工业场地区2.7420007400备用排矸场区0.77230230废弃场地区0.36附属系统区0.7213701370国家/省级重点防治区类型国家级水土流失重点治理区省级重点监督区和重点治理区地形地貌类型低中山地貌土壤类型黄壤、水稻土气候类型亚热带湿润季风气候区植被类型亚热带常绿阔叶林带原地貌土壤侵蚀模数(t/km2·a)1153防治责任范围面积(hm2)134.67土壤容许流失量(t/km2·a)500项目建设区(hm2)4.59扰动地表面积(hm2)4.23直接影响区(hm2)130.08损坏水保设施面积(hm2)4.59水土流失预测总量(t)225.48新增水土流失量(t)133.08新增水土流失的主要区域工业场地区、排矸场区防治目标扰动土地整治率(%)95水土流失治理度(%)92土壤流失控制比1.0拦渣率(%)98林草植被恢复率(%)99林草覆盖率(%)27防治措施分区工程措施植物措施临时措施工业场地区挡土墙980m,排水沟770m,沉煤池2口撒播黑麦草0.50hm2,种植香樟200株,小叶黄杨4200株;防治面积0.50hm2。临时土袋拦挡400m备用排矸场区挡渣墙150m、截水沟240m、排水沟160m、综合护坡1050m2,沉砂池1口撒播黑麦草0.65hm2,防治面积0.65hm2。临时土袋拦挡80m废弃场地区挡土墙200m,排水沟275m,挡土墙85m,排水沟90m撒播黑麦草0.11hm2,防治面积0.11hm2。附属系统区挡土墙178m;排水沟600m撒播黑麦草0.073hm2,防治面积0.073hm2。临时土袋拦挡260m投资(万元)123.333.084.72水土保持总投资(万元)218.83独立费用(万元)66.65水保监理费(万元)20.40水保监测费(万元)17.42水保设施补偿费(万元)9.18方案编制单位XX设计单位建设单位XX煤矿开采公司项目负责人电话/地址法人电话/地址/邮编某人TEL项目联系人某人000000联系人/电话/电子信箱某人TEL79 XX煤矿(变更)水土保持方案报告书2项目概况2.1建设规模与组成2.1.1地理位置XX煤矿(变更)位于某县某镇,距某县城区约8km,隶属某县某镇管辖。地理位置东经xx°xx′XX″~xx°xx′XX″,北纬XX°XX′XX″~XX°XX′XX″。某县城至A乡及B镇的公路从矿区通过,交通较为方便。矿区地理位置详见附图1。2.1.2建设规模xx煤矿(变更)设计生产能力30万t/a,属小型矿井(变更)。根据贵州省国土资源厅2008年4月颁发的采矿许可证划定的矿界(采矿许可证号:xxxx),井田边界范围呈不规则八边形(矿界拐点坐标详见表2-1),井田面积1.3444km2,采用斜井开拓,矿井保有资源量为1115万t,设计可采储量633.59万t,服务年限15a,总工期12个月(含1个月的设备安装调试、3个月的联合试运转),2011年3月至2012年2月;总投资8900.48万元,其中土建投资314.2万元,吨煤投资296.68元。表2-1某县某镇xx煤矿拐点坐标表拐点编号XY02951171135570128881295157163557220470229511255355702787329501170355720049429513353552269784529521152355269921629521646355694487295216703557042212备注采矿标高:1525~1375m,面积:1.3444km2。项目工程主要特征值详见表2-2:表2-2XX煤矿开采公司(变更)工程主要特征指标表79 XX煤矿(变更)水土保持方案报告书项目内容项目名称某县某镇xx煤矿项目法人某人建设地点某县某镇工程规模设计生产能力30万t/a,服务年限15a工程等级小型工程性质变更矿井工程矿井范围南北长/东西宽1.65km/0.8km井田面积1.3444km2煤层特性可采煤层数7层可采煤层总厚度14m首采煤层厚度1.3m矿井开拓设计生产能力30万t/a开拓方式斜井开拓投产时井巷长度2889m/23261.3m3顶板管理方式全部垮落法年排矸量3万t服务年限15a储量保有资源储量1115万t设计可采储量633.59万t供水水源泉水、井下水供水管道长度800m日用水量(生产、生活)344.81m3供电供电电源从美国村455kV变电所不同母线段各引一回10kV线路向本矿供电输电线路长度4km工程建设区永久占地工业场地区2.74hm2附属系统区0.64hm2临时占地附属系统区0.08hm2废弃场区0.36hm2排矸场区0.77hm2土石方开挖地面工程土石方开挖量3600m3地面工程土石方回填量9000m3井巷工程岩巷开挖量16700m3废弃土石方量11300m3工程进度建井工期12个月(含1个月的设备安装调试、3个月的联合试运转)工程投资总投资8900.48万元土建投资314.2万元吨煤投资296.68元79 XX煤矿(变更)水土保持方案报告书2.1.3项目组成(1)煤矿变更前基本情况xx煤矿在变更前进行过一次整合,由原xx煤矿(生产规模小于1万t/a)与原城关煤矿(3万t/a)整合而成,生产规模提高到15万t/a。某县某镇xx煤矿(整合)方案,矿区面积为1.3444km2,开采标高为1525m~1375m,并于二00八年四月取得新采矿许可证,证号:xxxx,矿区由8个拐点圈定,南北长平均1.65km,东西宽平均1.0km,矿井保有资源量为813.0万t,设计可采储量239.1万t,服务年限11.8a,年排矸量0.75万吨。生产规模拟定为15万吨/年。总投资3261.98万元,其中土建投资738.98万元,吨煤投资216.47元。原设计采用斜井开拓方式,充分利用原某镇煤矿现有的工业广场,重新布置开拓系统,主斜井、副井和风井布置在靠近原井筒的不远处。三个井筒均布置在M23煤层顶板上(井筒特性详见表2-3),在主斜井落底点作井底联巷,连接三条井筒,形成一采区开拓系统。开采二采区时,利用一采区三条井筒及主石门,沿M27煤层底板布置运输、回风、轨道大巷,直接连接二采区三条集中大巷,二采区利用三条集中大巷采用倾斜长璧开采开采。在副斜井的下山落底后布置有中央水泵房和水仓。矿井投产时,采煤方法采用倾向长壁采煤法,通风方式采用中央并列式。表2-3整合矿井井筒特征表井筒名称井口坐标井口标高(米)提升方位角(°)倾角(°)井筒长度(m)断面(m2)XY掘净主斜井2951281355703121499136164207.25.9副斜井2951260355702811499136233127.25.9回风斜井2951307355703431502136252707.25.979 XX煤矿(变更)水土保持方案报告书项目建设区由工业场地区、排矸场区、附属系统区和废弃场地区组成,建设占地4.25hm2,工业场地2.5hm2,均为永久占地;项目建设共开挖土石方量14985m3,填方7810m3,废弃方7175m3.建设总工期23个月,即2008年11月至2010年09月;总投资3261.98万元,其中土建投资738.98万元,吨煤投资216.47元。(2)煤矿变更后项目组成XX煤矿(变更)方案,矿区面积为1.3444km2,开采标高为1525m~1375m,矿区由8个拐点圈定,均与原方案未发生变化,南北长平均1.65km,东西宽平均0.8km,矿井保有资源量为1115万t,设计可采储量633.59万t,采用斜井开拓,服务年限15年,年排矸量3万吨。生产规模拟定为30万吨/年。项目建设区由工业场地区、排矸场区和附属系统区组成,建设占地4.59hm2,工业场地2.74hm2,均为永久占地;项目新增占地0.34hm2。项目建设共开挖土石方量20300m3,填方9000m3,废弃方11300m3.建设总工期12个月,即2011年3月至2012年2月;总投资8900.48万元,其中土建投资314.2万元,吨煤投资296.68元。根据对变更后某县某镇xx煤矿开拓布置,利用矿井已经建设的工业场地,其已经掘进的三条斜井可作为变更后矿井的三条井筒。在地面生产系统中,主斜井采用胶带运输机运煤出井口。矸石、材料、设备的运输由副斜井绞车牵引矿车运输,矿井矸石经副斜井绞车牵引矿车至副井工业场地,人工将矸石翻入排矸场内;变更方案设计从美国村455kV变电所不同母线段各引一回10kV线路向本矿供电,可满足本煤矿用电需求。具体变更内容见表2-4。79 XX煤矿(变更)水土保持方案报告书表2-4主要变更内容表变更项目变更原因变更内容变更前变更后生产能力15万吨/年30万吨/年设计依据地质报告变更贵州省地勘查院2007年11月编制的《贵州省XX煤矿开采公司资源/储量核实报告》勘查有限公司2009年12月编制的《某县某镇xx煤矿储量核实报告》储量储量核实报告及其勘探程度变更保有资源量813万吨。其中:(122b)100万吨,(333)455万吨,(334?)258万吨。井田准采标高内保有资源量为1115万吨。其中:(121b)65万吨;(122b)690万吨;(333)360万吨。煤层数及编号勘探程度提高可采三层煤:M16、M23、M27可采及局部可采七层煤:6、7、14、16(M16)、23(M23)、27(M27)、30号采区划分变更煤的赋存条件变更以F27断层为界,断层的西翼为一采区,东翼为二采区以阿弓向斜西翼化垮村寨为界,村寨的西翼为二采区,东翼为一采区后期二采区准备巷道布置及采煤方法变更煤层倾角变更二采区布置三条大巷,倾斜长壁开采。二采区布置三条上山,走向长壁开采。矿井服务年限储量变更11.8年15年建井工期开拓方案变更23个月12个月总投资总投资3261.98万元总投资8073.2万元采煤工艺炮采工艺普采工艺其它主要机电设备选型及提升、压风、运输、供电、瓦斯抽放等作相应变更变更前后大元煤矿工程量对比情况见表2-5。变更前后对比及工程完成情况表2-5变更前后工程量对比表序号变更项目变更前情况变更后情况变更前后对比及工程完成情况1占地面积4.25hm24.59hm2新增0.34hm22开挖土石方量2860m33600m3 新增740m33填方7810m39000m3 新增1190m34弃方7175m311300m3新增4125m3 5截、排水沟1235m1645m 新增1030m已完成800m6挡土墙1345m1358m 新增378m已完成800m7井巷工程量16675m323261.3m3 新增6586.3m3已完成16675m3注:以上包括水土保持工程量。2.2工程总体布局(1)工业场地:79 XX煤矿(变更)水土保持方案报告书变更后的xx煤矿工业场地与原方案变化不大,主要分为行政福利设施区和生产及辅助生产区两个功能区。行政福利设施区:布置在工业场地的南侧,占地面积0.74hm2,其中利用原某镇煤矿工业场地0.65hm2,新增占地面积0.09hm2。场区平场标高1510~1490m,主要布置建筑物有办公楼、食堂、职工宿舍和变配电站等。生产及辅助生产区占地面积2.00hm2,其中利用原某镇煤矿工业场地1.85hm2,新增占地面积0.15hm2。在1499m标高平台上分别布置有主斜井井口和副斜井井口,在1502m标高平台上主要布置有回风斜井井口。在主斜井井口东侧130m处布置有贮煤场、选矸楼、矸石转运场和装车场地,在副斜井西南侧布置有消防材料、灯房、浴室、监控室、任务交待室、机修车间、设备材料库、油脂库和坑木加工房等,在回风斜井井口东北侧50m处布置有瓦斯抽放站和压风机房;场地内还布设有污水处理系统、地磅房和门卫室等建筑物。(2)备用排矸场:原水土保持方案为工程设计了备用排矸场,本方案将对此进行完善利用。煤矿变更后,产生的矸石卖给附近矸石砖厂,煤矿业主应与矸石砖厂签订矸石买卖协议,但后期不可预见的因素较多,本方案将对原备用排矸场进行治理利用。备用排矸场位于变更后工业场地东侧的小冲沟内,占地面积0.77hm2,均为原有占地;该排矸场紧邻工业场地,库容较充足,排矸便利。井下所有的煤矸石通过副井提到地面后,经窄轨铁路运到排矸场堆放。根据开采设计方案,矿井建设共开挖土石方量20300m3(包括岩巷工程的16700m3),填方9000m3(利用建、构筑物基础挖方,建井不自燃矸石补充);矿井生产运行期累计排弃矸石量25万m379 XX煤矿(变更)水土保持方案报告书(矸石容重按1.8/m3计),折合松方为38.25万m3(松方系数按1.53计),备用排矸场库容约9.0万m3,因为大部分矸石卖给砖厂,一部分用于场地平整,基本满足矿井在方案服务期内的生产运行期排矸要求。备用排矸场库容见图2-1及图2-2。图2-1备用排矸场库容——面积曲线图图2-2备用排矸场高程——库容曲线图(3)附属系统区:包括炸药库、进场道路、炸药库连接道路、高位水池、输水管线和输电线路。炸药库:为原方案已设计炸药库,位于变更后工业场地东北侧直距130m处的缓坡上,周围无民房,占地面积约0.01hm2。地面炸药库贮量为炸药1.0t,雷管2.0万发。进场道路:利用原xx煤矿的进场道路,不需改扩建,仅对路面及道路的排水沟进行处理,道路长750m,路基宽4.0m,占地面积0.30hm2。79 XX煤矿(变更)水土保持方案报告书炸药库连接道路:原方案已设计从工业场地修建一条长150m,宽2.0m的道路至炸药库,为泥结石路面,占地面积0.03hm2。高位水池:包括生活水池和消防水池,占地面积0.08hm2,新增占地0.05hm2输水管道:生活用水水源选择工业场地北侧直距500m处的溪沟水,生产用水取自矿井水。敷设长约0.26km,DN100焊接钢管由水泵提升至矿井生活水源净化站,进化后由管道提升至生活消防、安全调节水池,再以静压方式向二片工业场地供水。占地面积0.08hm2,其中新增占地0.05hm2。输电线路:从美国村455kV变电所不同母线段各引一回10kV线路向本矿供电,长4km。占地面积0.22hm2。2.3施工组织概况xx煤矿按生产工艺划分有井下生产系统、地面生产系统、地面运输和公用配套设施等。2.3.1井下生产系统(1)井田开拓方式井口及工业场地为利用现有场地,一采区设计以三条斜井兼作采区准备巷道,从三条井筒直接作正、反石门至上、下煤层,沿煤层布置回采巷道,形成回采面。本次设计首采23煤层,设计首采面从三条井筒作反石门至23煤层,在23煤层岩走向布置采面运输和回风巷。在井田边界作切眼构成回采面。设计采用走向长壁采煤法,达产时布置一个采区生产,共布置一个高档普采工作面,二个炮掘工作面。采用中央并列抽出式通风。79 XX煤矿(变更)水土保持方案报告书(2)井筒数量达产时布置一个采区,斜井布置;有主斜井、副斜井及回风斜井共3条井筒。主斜井:井口标高+1499m,坡度–16°,总长426m(已经形成),净断面7.9m2,半园拱锚喷支护,井口段采用砌碹支护,其它地段采用锚喷支护。铺设胶带运输机运输煤炭,担负矿井煤炭运输;同时还兼作进风、行人等任务。副斜井:井口标高+1499m,总长278m,净断面7.5m2,半园拱锚喷支护,井口段采用砌碹支护,其它地段采用锚喷支护。铺设轨道,轨距600mm、30kg/m单轨,采用绞车提升。担负矿井辅助运输;同时还兼作进风、行人等任务。回风斜井:井口标高+1502m,总长312m,净断面7.9m2,半园拱锚喷支护,井口段采用砌碹支护,其它地段采用锚喷支护。不安设任何设备,担负全矿井回风之用。矿井井筒特征见表2-6。井筒断面详见图。表2-6井筒特征表井筒井口坐标井口标高方位角(°)倾角井筒长度断面(m2)名称xy(m)(°)(m)净掘主斜井295128135570312+1499136164267.98.8副斜井295126035570281+1499136233127.58.4回风斜井295130735570343+1502136252787.98.8注:表中坐标为北京坐标系,黄海高程。(3)水平划分79 XX煤矿(变更)水土保持方案报告书根据矿井煤层赋存情况及设计推荐的开拓方式,本井田划分为一个水平,水平标高+1380m。(4)采区划分及开采顺序矿开采的煤层为M16、M23两层煤层,本设计以断层为界将矿井划分为一个水平(水平标高为+1380m),二个采区。以井田阿弓向斜西翼+1380.0m为界,西北翼设计一个上山采区;南东翼设计一个下山采区。采区的开采顺序为一采区→二采区。(5)井巷工程量根据开采设计方案,矿井投产时井巷工程量长2889m、挖方23261.3m3,其中岩巷长2074m、挖方16700m3;煤巷长815m、挖方6561.3m3。2.3.2地面生产系统(1)地面生产系统主斜井胶带运输机将原煤从井下运至井口转载站、经01转载胶带机进入储煤场,考虑后期筛选,预留有筛选场地,采用装载机直接装汽车外运。地面生产系统工艺流程图(图2-3)。汽车外运运胶带机转载储煤场筛选车间(预留)主井井筒           图2-3主井地面生产系统工艺流程图(2)矸石处理及运输方式79 XX煤矿(变更)水土保持方案报告书矿井排矸按10%考虑,年排矸3.0万t/a。矿井矸石经副斜井绞车牵引矿车至副井工业场地,人工将矸石翻入临时排矸场内,矸石山在距工业场地约180m的荒沟内,占地面积0.77公顷,服务年限约16年。2.3.3地面运输系统(1)场外运输井田位于某县城至三塘的公路旁,距某县城8km,距离贵阳180km,距黄织铁路织金站18km,距离安顺100km,从国道分路有矿山简易公路直通井田。可转火车至全国各地。交通非常方便。煤炭外运方式:矿井产品煤主要经汽车运至纳雍电厂及省内周边地区用户使用。少量产品煤由汽车运至火车站装车运至省外。(2)场内运输场内运输采用公路与窄轨斗车相结合的运输方式。场区公路采用砼路面,路面宽度根据交通量大小分别采用6.0m、4.5m。公路最大限坡为9.00%,最小转弯半径6.00m。场内窄轨铁路运输采用蓄电池电机车牵引的作业方式。600mm轨距,18kg/m钢轨。地面窄轨铁路线路长20m,2.3.4公用配套设施(1)供配电1)供电电源:本矿采用两回路供电。本矿井两回10kv电源均引自金风35KV变电站不同母线段,线路长约4km,线路规格为LGJ-95。2)供电方案:根据开采设计方案,煤矿在工业场地内设置地面变电所。在地面安设1台变压器,主要向主井皮带机、主井口转载机、扇风机、瓦斯抽放泵房、空压机房供电、地面照明和矿灯房供电,形成双回路供电系统。(2)给排水及废水处理1)给水工程79 XX煤矿(变更)水土保持方案报告书矿井生活用水取自工业场地东侧的溪沟水,生产用水取自井下水,在取水处(标高+1450.00)设抽水泵站,敷设长约0.26km,DN100焊接钢管由水泵提升至矿井生活水源净化站、井下水处理站(设于主工业场地内,地面标高约为1480.000m),经生活水源净化站净化后,泵送到高位水池(池底标高1570.00),由高位水池以静压方式供地面生活、生产及井下消防洒水生产用水。2)排水工程地面生产、生活污水由在工业场地内设生活污水处理站,规模为1500m3/d,采用SWJ-50型生活污水处理综合装置1套进行处理,经生物处理达标后的生活粪便污水与生产废水经场地排水管网及排水沟有组织地排入纳污水体。井下排水由在工业场地设井下水处理站,规模为1500m3/d,采用混凝沉淀、过滤处理工艺,经井下水处理站处理达标后井下水主要用于该矿井井下生产用水,多余部分排放。矿井生产、生活污废水主要来自该矿生产、生活及井下排水,矿井地面及井下总排水量约1428m3/d,3)防洪排涝工业场地选在xx煤矿矿井南部的冲沟内(位于溪沟两侧),煤层露头线附近,场区内无溶洞、滑坡、小煤窑采空区等不良地质现象。场地有溪沟穿过,主体设计在场地内沿溪沟两侧修建拦挡设施和断面0.5m×0.6m的截排水沟,满足防洪排涝要求。2.3.5主要材料及来源79 XX煤矿(变更)水土保持方案报告书矿井建设所需的钢材、水泥、木材等建筑材料就近购买,经某县A乡至某县城区的公路直接运入施工场地。回填土石方没有特殊要求,场地平整开挖的土石方及掘井矸石均可用于回填,未设置土料场。砂、石料在附近砂厂购买,本项目没有设砂石料场;购买砂、石料的料场为当地的合法料场,费用含水土保持的相关费用。2.3.6施工组织矿井建设外部条件好,根据主体工程设计中施工准备安排,施工期间临时住房利用原某镇煤矿的职工宿舍,不新增施工占地,不新建连接道路,不新建施工供水供电设施。本项目施工方法主要有:机械开挖、机械平整、机械碾压、汽车和轨道运输、人工开挖和人工砌筑等。2.3.7施工工序(1)井巷工程:分为表土段和基岩段。表土段施工工序为机械开挖、筒壁砌筑、回填;基岩段施工工序为钻爆法掘进、装岩机装岩、支护、铺设轨道、提升矸石、回填、平整、碾压等。(2)地面工程:施工工序为砌筑挡土墙、开挖面上部修建截排水沟、场地开挖与回填、建(构)筑物基础开挖、基础砼浇筑、土方回填场地、地面压实、进料、搅拌、输送、设备安装等。(3)矸石处理及运输方式:井下矸石经副斜井电机车牵引矿车运到地面至排矸场。(4)排水:矿井工业场地的生活用水通过地面排水明沟或暗沟汇集到污水处理池,经处理达标后排放。2.4工程占地与土石方量2.4.1工程占地本矿井建设占地4.59hm2,其中利用原场地4.25hm2、新增占地0.3479 XX煤矿(变更)水土保持方案报告书hm2;按占地性质分:永久占地3.38hm2、临时占地1.21hm2;按项目组成分:工业场地2.74hm2、备用排矸场0.77hm2、废弃场地0.36hm2、附属系统0.72hm2。详见表2-7。表2-7xx煤矿建设区占地面积一览表单位:hm2项目分区合计永久占地临时占地防治区防治亚区小计原来占地新增占地小计原来占地新增占地小计原来占地新增占地工业场地区行政福利设施区0.740.650.090.740.650.09生产及辅助生产区2.001.850.152.001.850.15小计2.742.500.242.742.500.24备用排矸场区备用排矸场区0.770.770.770.77小计0.770.770.770.77废弃场地区原某镇煤矿废弃场地0.010.010.010.01 原xx煤矿废弃场地区0.350.350.350.35 小计0.360.360.360.36附属系统区炸药库区0.010.010.010.01 进场道路区0.300.300.300.30 炸药库连接道路区0.030.030.030.03  高位水池区0.080.030.050.080.03 0.05  输水管线区0.080.030.05 0.080.03 0.05输电线路区0.220.220.220.22小计0.720.620.100.640.580.060.080.030.05合计4.594.250.343.383.080.301.211.160.052.4.2土石方量(1)地面系统根据开采设计方案,工业场地区开挖土石方量2000m3,回填7400m3,区内调入6750m3,废弃方1350m3;备用排矸场区开挖土石方230m3,回填230m3;附属系统区开挖土石方1370m3,回填1370m3。(2)井巷工程量根据开采设计方案,矿井投产时井巷工程量长2889m、挖方23261.3m3,其中岩巷长2074m、挖方16700m3;煤巷长815m、挖方6561.3m3。场区建设利用井巷石方15120m3,剩余1580m379 XX煤矿(变更)水土保持方案报告书矸石销售到矸石砖厂。煤巷产生的6561.3m3煤外售,煤不参与土石方平衡。(3)生产运行期煤矸石量矿井设计生产能力30万t/a,年排矸量3万t(约1.67万m3);生产运行期(15a)累计矸石量45万t,约25万m3,全部外销给矸石砖厂。(4)土石方调配情况xx煤矿建设共开挖土石方量20300m3(包括建井期开挖石方16700m3),填方9000m3,废弃方11300m3(其中土方1350m3用作废弃场地的覆土方,煤矸石9950m3销售给矸石砖厂);矿井生产运行期累计排弃矸石量25万m3,全部外销给矸石砖厂。本方案从水土保持的角度出发,增设了备用排矸场(占地性质为临时占地),占地面积0.77hm2,库容约9万m3。调配情况详见表2-8、图2-4。(5)土石方处理为了充分利用建设开挖的土方,不设置新取土料场。所开挖的土方用于场区回填和废弃场地的覆土;开挖的石方(包括建井期开挖的石方),石质较好的用于修建场内设施,石质较差的石方用于场地平整、多余的石方运至临时排矸场堆放。备用排矸场在堆矸前,应将库区的表土进行收集,集中堆放在排矸场内的临时堆土场内,并用临时土袋拦挡,用于备用排矸场服务期满后的覆土绿化土方。79 XX煤矿(变更)水土保持方案报告书表2-8xx煤矿土石方平衡表单位:m3项目分区挖方(m3)填方(m3)调入(m3)调出(m3)外借(m3)废弃(m3)防治区防治亚区小计土方石方小计土方石方土方石方来源土方石方去向土方石方来源土方石方去向工业场地区行政福利设施区500350150900100800 650井巷石方      250 废弃场地生产及辅助生产区1500130020065002006300 6100      1100 小计20001650350740030071006750  1350 备用排矸场区备用排矸场区2301508023015080     小计2301508023015080    废弃场地区原某镇煤矿废弃场地           原xx煤矿废弃场地区           小计           附属系统区炸药库区14050901405090            进场道路区                  炸药库连接道路区1555010515550105            高位水池区340652753406525            输水管线区350350 350350             输电线路区385255130385255130            小计13707706001370770600 井巷工程(岩巷)16700 16700       6750场地建设    9950 合计2030025701773090001220778067506750  13509950 注:本平衡表内土石方均为自然79 XX煤矿(变更)水土保持方案报告书弃渣11600m3回填20200m3借方0m3开挖23700m3注:箭头上数据单位均为m3。图2-4土石方平衡流向框图废弃场地区1350m3,其余外销到矸石砖厂9950m3行政福利设施区500m3行政福利设施区800m3250400生产及辅助生产区1500m3排矸场区230m3高位水池区340m3250生产及辅助生产区6300m31100排矸场区230m3230高位水池区340m3120130输水管线区350m3输电线路区385m3输水管线区350m3输电线路区385m33856506100炸药库区140m3炸药库区140m3140进场道路区0m3炸药库连接道路155m3进场道路区0m3炸药库连接道路155m3155井巷开挖方16700m36750995079 XX煤矿(变更)水土保持方案报告书2.5工程总投资及资金筹措项目总投资8900.48万元,其中土建投资314.2万元;吨煤投资296.68元。本项目建设所需资金全部由企业自筹解决。2.6主体工程施工进度移交工作面时建设工期为8个,1个月的设备安装调试、3个月的联合试运转,计12个建设工期。计划于2011年3月开始,2012年2月底投产。施工进度安排见表2-9。表2-9xx煤矿工程进度表2.7拆迁安置本煤矿设有安保煤柱,项目建设区内无居民住房,不涉及拆迁安置。79 XX煤矿(变更)水土保持方案报告书3主体工程水土保持分析与评价3.1方案比选的水土保持评价xx煤矿为变更矿井,设计采用xx煤矿(整合)方案设计的工业场地,xx煤矿(整合)方案沿用整合前原xx煤矿的工业场地进行扩建。因该矿井为在建工程,2008年11月已经开始建设,目前场地已平整,三条矿井已基本建成,炸药库及连接道路等已修建完毕。故不做场地比选。3.2水土保持制约性因素分析与评价根据《开发建设项目水土保持技术规范》对主体工程的约束性规定,结合主体设计资料,分析与评价如下:1)根据该煤矿开采设计方案,项目建设区不存在泥石流、崩塌、滑坡等地质灾害,场地基础设施基本建设完毕,拦挡和截排水措施比较完善,不容易引起严重的生态恶化;根据现场调查,项目区内没有各级水土保持监测站点、重点试验区、定位观测站(点)等,备用排矸场下游没有居民点、没有饮用水源等。2)备用排矸场紧邻工业场地,场区不存在泥石流、崩塌、滑坡等地质灾害,下游无居民点等重要设施,但应做好拦挡措施,防止矸石垮落,淤塞下游沟道。3)主体施工组织设计基本符合规定。本工程土建工程量小,施工期间不新建施工用水、用电设施,不新修施工临时道路,不布置专门施工场地;建设期多余土方进行场地平整利用;土建工程施工期短,且占用雨季时间少,将大大减少建设期的水土流失。79 XX煤矿(变更)水土保持方案报告书综上所述,经本方案复核,该项目的选址和施工组织设计,不涉及《开发建设项目水土保持技术规范》规定的限制类行为,不存在水土保持制约因素。3.3施工组织设计的分析与评价矿井建设外部条件好,提出的施工组织有利于保持水土、保护生态环境。如施工期间不新建临时生活设施,地面工程建设提出了“先拦后弃”的方案,充分利用掘井矸石,不新建砂石料场;井下出来的矸石用汽车运至矸石砖厂销售,对减少工程建设造成的水土流失具有积极作用。地面工程施工进度短,场地施工基本能够避开雨季,但是场区裸露的地表容易受到雨滴溅蚀和降水形成地表径流的冲刷,造成工程水土流失;应加强覆盖和林草措施,减少水土流失。3.4主体设计的水土保持工程分析与评价根据水土保持工程界定原则(主导功能原则、责任区分原则和试验排除原则),对主体设计的水土保持工程界定详述如下。3.4.1工业场地区为减少土石方工程量,工业场地采用梯级布置,共设计修筑M7.5水泥浆砌石挡土墙980m(包括沿溪沟两侧修建的拦挡设施),浆砌石护坡3136m2,对保护开挖及回填坡面已完全满足水土保持要求;在工业场地内沿围墙外侧、公路、边坡脚、挡土墙下布置0.5×0.6m排水明沟770m。基本能满足场内地表水能有序排放的要求。主体设计中,该场地排水和边坡拦挡考虑较完善,基本能满足工业场地的水土保持要求。本方案新增植物及临时防护措施设计。3.4.2备用排矸场区79 XX煤矿(变更)水土保持方案报告书主体设计对矸石进行综合利用,本方案设置了备用排矸场;同时也对备用排矸场的防护措施进行典型设计。本方案设计的挡渣墙仅供该报告书匡算备用排矸场水土保持防护措施投资用,若业主在启用备用排矸场前,业主应委托具有专业资质的设计单位对备用排矸场作专项设计,保证煤矿的安全运行。3.4.3附属系统区主体设计中,在炸药库、进场道路、炸药库连接道路和高位水池区设计的水土保持措施有:填方段修筑M7.5水泥浆砌石挡土墙178m;修建0.5×0.6m排水沟600m;基本满足各区的水土保持要求。输水管线区和输电线路区设计的水土保持防护措施少;本方案新增植物措施和临时措施设计。3.4.4井田塌陷区地下煤层开采,可能会使采空区上方产生不同程度的移动和变形,发生不同程度的沉陷,一般开采深度越深,对地表的影响越小。为此,主体工程设计中对煤层开采后,地表沉陷情况进行预测,并提出了相应的预防和治理措施。本方案仅将井田可能塌陷范围列入水土流失防治责任范围,提出水土保持原则性要求。综上所述,xx煤矿主体设计和已修建的水土保持措施工程量及投资详见表3-1。79 XX煤矿(变更)水土保持方案报告书表3-1主体设计和已修建的水土保持措施工程量及投资统计表项目名称工程措施数量单位工程量投资(元)开挖土方(m3)开挖石方(m3)M7.5浆砌块石(m3)M10水泥砂浆抹面(m2)工业场地区M7.5浆砌挡土墙980m263.42112.903136.00784.00693325.800.4×0.5m排水沟770m427.50183.00437.501485.00146795.50小计  690.92295.903573.502269.00840121.30废弃场地区M7.5浆砌挡土墙200m36.9615.84440.00160.0098327.840.4×0.5m排水沟275m154.0066.00156.75165.0044936.38小计  190.9681.84596.75325.00143264.20附属系统区M7.5浆砌挡土墙178m27.0012.00320.00102.0071235.500.4×0.5m排水沟450m252.00108.00256.50270.0073532.25小计  279.00120.00576.50372.00144767.80合计  1160.88497.744746.752966.0011281533.5工程建设与生产对水土流失的影响因素分析3.5.1建设期项目建设期是工程建设改变地表形态和土壤结构、破坏植被、排放弃土弃渣比较集中的时期。该阶段内对水土流失的影响主要表现为:场地平整破坏地表植被,形成裸露表土,在溅蚀和地表径流的冲刷下造成水土流失;由于土体开挖,破坏了土壤原有结构,土粒间的粘着力变小、抗蚀抗冲能力减弱,造成水土流失;由于场地平整,破坏了原有地貌形态,将坡面漫流集中,增大了对土壤的冲刷力,从而加剧水土流失。3.5.2自然恢复期在项目自然恢复期间,植被恢复初期主体工程设计的各项水土保持措施已建成,但空闲地和未治理的区域在初期林草覆盖率短时间内很小,无法拦截雨滴造成的溅蚀,拦蓄地表径流对土体的冲刷产生的水土流失等,如不采取措施,水土流失将进一步加强。3.5.3生产运行期79 XX煤矿(变更)水土保持方案报告书生产运行期由于地面大规模的建设活动已经结束,弃渣量显著减小,经过抚育管理,地面植被逐渐恢复,项目建设区水土流失趋于稳定,但再塑地貌的活动由地上转入地下,采空区可能引起一定范围的地表塌陷,引起地表变形、地下水干涸,影响植被正常生长,从而加重侵蚀危害。3.6结论性意见综上所述,主体设计中对工业场地和附属系统区等区域从维护矿井安全运行的角度出发,设计了工程措施(如开挖形成的上下边坡的拦挡、场区周边拦挡、排水、绿化与美化等),对保护项目区及周边的生态环境具有积极作用和意义,本方案对主体工程设计中未考虑和已考虑但没有具体设计的绿化措施进行补充和完善。对于排矸场,本方案将进行补充防治措施设计,包括挡渣墙、周边的排水设施和植被恢复,本方案设计的挡渣墙仅供本方案匡算水土保持投资用,业主在堆矸前,应委托具有专业资质的设计单位对排矸场作专项设计,保证其安全运行。对于输水管线和输电线路等区域未作设计,不能满足水土保持要求,本方案将新增相应的水土保持防护措施,与主体工程设计相互衔接,形成综合的水土保持防护体系。79 XX煤矿(变更)水土保持方案报告书4水土流失防治责任范围及防治分区4.1工程占地类型、面积和占地性质本矿井建设占地4.59hm2,项目建设占地类型见表4-1,占地面积和占地性质见表2-7。表4-1xx煤矿建设区土地利用现状表单位:hm2项目区合计水田梯坪地荒草地工矿用地防治区防治亚区工业场地区行政福利设施区0.74 0.040.650.05生产及辅助生产区2.000.100.301.260.34小计2.740.100.341.910.39备用排矸场区备用排矸场区0.770.010.110.65 小计0.770.010.110.650.00废弃场地区原某镇煤矿废弃场地区0.010.01原xx煤矿废弃场地区0.350.35小计0.360.36附属系统区炸药库区0.01  0.01 进场道路区0.30   0.30炸药库连接道路区0.03  0.03 高位水池区0.08  0.08 输水管线区0.08  0.08 输电线路区0.220.030.19 小计0.720.030.390.30合计4.590.110.482.951.054.2防治责任范围4.2.1确定原则按照《开发建设项目水土保持技术规范》的规定,建设项目防治责任范围包括项目建设区和直接影响区。根据规定,结合xx煤矿建设及生产运行期可能影响的水土流失范围,确定xx煤矿的水土流失防治责任范围。4.2.2确定依据79 XX煤矿(变更)水土保持方案报告书项目建设区主要包括项目永久占地、临时占地、租赁土地、管辖范围等土地权属明确需由项目业主对其区域内的水土流失进行预防或治理的范围;直接影响区是因项目生产建设活动可能造成水土流失及危害的项目建设区以外的其它区域,该区域是由项目建设所诱发、可能(也可能不)加剧水土流失的范围,如若加剧水土流失应由建设单位进行防治的范围。根据对xx煤矿地面系统的布置、施工特点、水土流失特征分析,确定该项目各单项工程水土流失防治责任范围。xx煤矿水土流失防治责任范围划分依据详见表4-2。表4-2xx煤矿水土流失防治责任范围划分依据表项目组成水土流失防治责任范围确定依据建设区直接影响区行政福利设施区占地范围开挖上边坡影响区为外扩3.0m计,下游按外扩5.0m计。生产及辅助生产区占地范围开挖上边坡影响区为外扩3.0m计,下游按外扩5.0m计。备用排矸场区占地范围开挖上边坡影响区为外扩5.0m计,下游按外扩8.0m计。炸药库区占地范围开挖上边坡影响区为外扩3.0m计,下游按外扩5.0m计。进场道路区占地范围对路面进行处理和整修排水边沟,不计影响区。炸药库连接道路区占地范围开挖上边坡影响区为外扩2.0m计,下游按外扩5.0m计。高位水池区占地范围开挖上边坡影响区为外扩3.0m计,下游按外扩5.0m计。输水管线区管线占地影响区按输水管线两侧各1.0m计。输电线路区基坑占地影响区按每基5m2计。井田可能塌陷区没有建设区,影响区为整个井田范围(除去各建设区及影响区在井田范围内的面积)4.2.3防治责任结果依据防治责任划分原则和依据,确定本项目水土流失防治责任范围总面积135.44hm2,其中项目建设区面积8.31hm2,直接影响区面积127.13hm2;详见表4-3。79 XX煤矿(变更)水土保持方案报告书表4-3xx煤矿水土流失防治责任范围表单位:hm2项目分区合计建设区直接影响区备注防治区防治亚区小计永久占地临时占地工业场地区行政福利设施区0.830.740.740.09全部在井田范围内生产及辅助生产区2.252.002.000.25全部在井田范围内小计3.082.742.740.34 备用排矸场区备用排矸场区0.830.770.770.06全部在井田范围内小计0.830.770.770.06 废弃场地区原某镇煤矿废弃场地区0.010.010.01不扰动,无影响区原xx煤矿废弃场地区0.350.350.35不扰动,无影响区小计0.360.360.36 附属系统区炸药库区0.020.010.010.01全部在井田范围内进场道路区0.300.300.30对路面处理和整修排水边沟,不计影响区炸药库连接道路区0.050.030.030.02全部在井田范围内高位水池区0.120.080.080.04全部在井田范围内输水管线区0.120.080.080.04全部在井田范围内输电线路区0.470.220.220.25井田范围外0.23hm2小计1.080.720.640.080.36 井田可能塌陷区井田可能塌陷区129.32129.32井田面积(134.44hm2)除去建设区和井田影响区面积(5.35hm2)后加上井田外影响区面积0.23hm2。小计129.32129.32 合计134.674.593.381.21130.08 4.3防治分区4.3.1分区原则本方案水土流失防治分区遵循下列原则:(1)差异性原则。各防治分区之间的自然条件、造成水土流失的影响因素、水土流失的特点要具有显著的差异;(2)相似性原则。各防治分区内造成水土流失的主导因子、水土流失防治措施布局或方向应相近或相似;(3)整体性原则。各防治分区要覆盖整个防治责任范围,并考虑各分区相对集中和完整性。4.3.2分区依据79 XX煤矿(变更)水土保持方案报告书根据野外调查结果,在确定的防治责任范围内,依据主体工程布局、施工扰动特点、建设时序、地貌特征、自然属性、水土流失影响等进行分区。4.3.3分区结果根据上述分区原则与依据,结合本项目的特点,xx煤矿建设水土流失防治分区划分为五类防治区和12个防治亚区;详见表4-4。表4-4xx煤矿水土流失防治分区表防治区防治亚区工业场地区行政福利设施区生产及辅助生产区备用排矸场区备用排矸场区废弃场地区原某镇煤矿废弃场地区原xx煤矿废弃场地区附属系统区炸药库区进场道路区炸药库连接道路区高位水池区输水管线区输电线路区井田可能塌陷区井田可能塌陷区79 XX煤矿(变更)水土保持方案报告书5水土流失调查与预测5.1水土流失调查5.1.1调查范围本《方案》将对项目区现状进行调查,调查范围为矿井所在的工业场地、排矸场、废弃场地、附属系统区和井田可能塌陷区。5.1.2调查时间与方法本项目水土流失调查时间为本《方案》现场踏勘时间,为2010年12月下旬。根据主体工程设计文件、技术资料、当地土地利用类型,结合现场勘察,对工程建设开挖、压占地表和损坏面积进行量测统计,得出结论。5.1.3调查内容与结果由于该工程项目为变更项目,大部分工程已经建成,因此本《方案》将对变更前已扰动地表面积、已损坏水土保持设施数量、已发生水土流失量、实际弃渣量、水土流失危害进行实地调查。(1)扰动土地面积:项目建设区面积为4.59hm2,其中扰动地表面积4.59hm2(建设期扰动地表面积4.23hm2、生产运行期扰动地表面积0.77hm2)。(2)已产生水土流失量:目前项目建设区年均水土流失总量112.5t,目前平均土壤侵蚀模数为1682t/(km2.a)。 (3)目前弃渣量:原xx煤矿(整合)主体工程建设中废弃方7175m3,其中土方1200m3用作废弃场地的覆土方,大部分煤矸石销售给矸石砖长,所以现场调查实际弃渣量为500m2,堆放在矸石场。(4)水土流失危害79 XX煤矿(变更)水土保持方案报告书:根据现场踏勘,项目区的拦挡设施较完善,但排水设施和植物绿化以及临时拦挡没有及时完善。目前项目区没有对周边产生较大的危害,项目区内造成危害的部位主要在排矸场和没有及时进行水保措施的裸露地面,水土流失以轻度流失为主。井田塌陷区内未发现由于地下采矿导致地表变形引起的水土流失。5.2预测范围及时段根据xx煤矿的特点,预测范围包括工业场地、备用排矸场和附属系统等区域。根据《开发建设项目水土保持技术规范》,结合项目特点,预测时段分为施工期(包括施工准备期)和自然恢复期,预测时段按最不利的情况考虑,超过雨季(5月至10月)长度的按一年计算,不超过雨季长度的按占雨季长度的比例计算。项目建设期12个月,从2011年3月开始,2012年2月结束(地面工程在2011年11月底全部完工),自然恢复期取2年;详见表5-1。表5-1水土流失预测时段一览表项目建设区施工期预测时段自然恢复期预测时段时段年限(a)时段年限(a)工业场地区2011年4月~2011年11月1.002011年12月~2013年12月2排矸场区  2011年12月~2013年12月2废弃场地区  2011年12月~2013年12月2炸药库区2011年4月~2011年5月0.172011年6月~2013年6月2进场道路区2011年4月0.082011年5月~2013年5月2炸药库连接道路区2011年4月~2011年5月0.172011年6月~2013年6月2高位水池区2011年5月~2011年6月0.342011年7月~2013年7月2输水管线区2011年6月~2011年7月0.342011年8月~2013年8月2输电线路区2011年6月~2011年8月0.502011年9月~2013年9月25.3预测内容及方法5.3.1预测内容水土流失预测主要是预测项目建设过程中的人为水土流失,具体内容如下:(1)扰动地表面积;79 XX煤矿(变更)水土保持方案报告书(2)损坏水土保持设施面积和数量;(3)弃土、弃石、弃渣量、排弃矸石量;(4)可能造成的水土流失面积和流失量;(5)水土流失危害。5.3.2预测方法(1)扰动地表面积根据主体工程设计资料,采用实地调查和统计分析法,在项目区范围内,确定实际扰动的地表面积。(2)损坏水土保持设施面积和数量根据《贵州省水土流失防治费征收管理办法(试行)》和有关水土保持技术规范,采用实地调查和统计分析法,确定项目工程建设实际损坏的水土保持设施面积和数量。(3)水土流失量1)水土流失预测方法水土流失量预测均采用侵蚀模数法进行水土流失预测。水土流失量按下式计算:式中:W——扰动地表土壤流失量,t;ΔW——扰动地表新增土壤流失量,t;i——预测单元,1,2,3,……n;79 XX煤矿(变更)水土保持方案报告书j——预测时段,1,2,3,指施工准备期、施工期、自然恢复期;Fi——第i个预测单元的面积,km2;Mij——不同单元各时段新增土壤侵蚀模数,t/(km2·a);Mio——扰动前不同预测单元土壤侵蚀模数,t/(km2·a);Ti——预测时段(扰动时段),a。2)水土流失危害预测方法根据xx煤矿的布局及施工工艺、项目区地形地貌、水土流失量和新增水土流失量的预测结果,结合实地调查分析,作出定性的预测。5.4预测参数(1)原地表侵蚀模数xx煤矿(整合)方案通过对项目建设区水土流失现状调查,原地表平均侵蚀模数为1153t/(km2.a),本方案沿用此数据。(2)施工期地表侵蚀模数地表区的原地表水土流失情况并结合本工程各建设区的施工强度、施工工艺、自然地理状况等因素对水土流失的影响程度,参照《土壤侵蚀分类分级标准》(SL190-2007)的土壤侵蚀强度分级标准和面蚀分级指标等,划分不同地段的水土流失强度,确定项目区施工引起的水土流失强度及其数量,根据对本项目周边部分小型矿井的调查,结合该矿井的特点,扰动后未采取措施之前的侵蚀模数最高取6500t/km2·a,详见表5-2。79 XX煤矿(变更)水土保持方案报告书表5-2本项目施工期扰动地表侵蚀模数表项目区原地表侵蚀模数(t/km2.a)扰动后新增侵蚀特点分析扰动后土壤侵蚀模数(t/km2·a)工业场地区1126建设期要进行平场、硬化和开挖坡面,开挖的土体和边坡在雨水的冲刷下流失严重,而且会影响下游的安全6500备用排矸场区1313  废弃场地区1500  炸药库区1500修建开挖扰动造成的水土流失,工程量小,工期短,受侵蚀时间短5000进场道路区300修建开挖扰动造成的水土流失,工程量小,工期短,受侵蚀时间短5500炸药库连接道路区1500修建开挖扰动造成的水土流失,工程量小,工期短,受侵蚀时间短5500高位水池区1500修建开挖扰动造成的水土流失,工程量小,工期短,受侵蚀时间短5000输水管线区1500管道开挖后的松散土体容易流失到山坡下影响植物生长,工程量小,工期短,受侵蚀时间较短5000输电线路区1336开挖扰动造成的水土流失,工程量小,工期短,受侵蚀时间短5000(3)自然恢复期水土流失预测自然恢复期预测主要是针对不采取防护措施,扰动后的地表在自然条件下恢复植被时产生的水土流失。植被恢复初期主体工程中永久设施和具有水土保持功能的各项措施已建成,但空闲地和未治理的区域在初期林草覆盖率短时间内很小,无法拦截雨滴造成的溅蚀,拦蓄地表径流对土体的冲刷产生的水土流失等,预测采用侵蚀模数法进行,依据对开发建设项目实施的植物措施在生长期间的水土流失情况调查,结合项目区实施植物措施地点的立地条件等以及经验分析,确定恢复期各年的侵蚀模数和流失量,并预测出在自然恢复期内未采取治理措施时可能造成的水土流失量,详见表5-3。79 XX煤矿(变更)水土保持方案报告书表5-3本项目自然恢复期未采取治理措施的侵蚀模数表项目区水土流失面积(hm2)自然恢复期新增侵蚀特点分析预测期土壤侵蚀模数(t/km2·a)第一年第二年工业场地区0.50恢复期流失的地点主要是场区内的空闲地。在雨水的溅蚀下易发生水土流失,但地势平缓,土面较夯实30001150备用排矸场区0.65裸露地表产生的水土流失13131313废弃场地区0.12裸露地表产生的水土流失15001500炸药库区0.003裸露地表产生的水土流失20001520进场道路区0.010裸露地表产生的水土流失1500600炸药库连接道路区0.005开挖的土质边坡在没有植物防护情况下受到雨水冲刷后产生的水土流失25001520高位水池区0.010裸露地表产生的水土流失20001520输水管线区0.015开挖回填后裸露地表产生的水土流失20001520输电线路区0.030开挖回填后裸露地表产生的水土流失200015005.5预测结果5.5.1扰动地表面积根据开采设计方案结合实地调查表明:项目建设区面积为4.59hm2,其中扰动地表面积4.59hm2(建设期扰动地表面积4.23hm2、生产运行期扰动地表面积0.77hm2)。详见表5-4。表5-4项目建设扰动地表面积统计表单位:hm2项目分区占地面积扰动面积未扰动面积合计建设期扰动面积生产运行期扰动面积防治区防治亚区工业场地区行政福利设施区0.740.740.74  生产及辅助生产区2.002.002.00  小计2.742.742.74备用排矸场区备用排矸场区0.770.770.77 小计0.770.770.77废弃场地区原某镇煤矿废弃场地区0.010.01原xx煤矿废弃场地区0.350.35小计0.360.36附属系统区炸药库区0.010.010.01 进场道路区0.300.300.30 炸药库连接道路区0.030.030.03 高位水池区0.080.080.08 输水管线区0.080.080.08 输电线路区0.220.220.22 79 XX煤矿(变更)水土保持方案报告书小计0.720.720.72合计4.594.233.460.770.365.5.2损坏水土保持设施面积和数量通过查阅主体设计资料并结合实地调查,对项目在施工过程中损坏水土保持设施数量进行预测。结果表明:项目损坏水土保持设施面积4.59hm2,其中新增损坏水土保持设施面积0.34hm2(其中水田0.01hm2、梯坪地0.04hm2、荒草地0.29hm2),原矿损坏水土保持设施面积1.05hm2。详见表5-5。5.5.3可能造成的水土流失面积和流失量(1)施工期水土流失预测项目施工期侵蚀面积3.46hm2,预测原地表水土流失量为75.38t,预测期水土流失总量为185.26t,新增水土流失量为116.40t;见表5-6。(2)自然恢复期水土流失预测据预测,本项目自然恢复期水土流失面积为1.34hm2,若未对工程水土流失进行治理,则在自然恢复期内可能造成的水土流失量为43.87t,新增水土流失量为10.09t;见表5-6。(3)生产运行期水土流失预测主要是备用排矸场区的流失。根据土石方平衡分析,矿井生产运行期累计排弃矸石量25万m3,全部销售给矸石砖厂,在生产运行期不扰动地表,不造成新的水土流失。(4)水土流失总量及新增水土流失总量通过对项目施工期和自然恢复期水土流失的预测,施工期扰动面积为3.46hm279 XX煤矿(变更)水土保持方案报告书,预测期水土流失总量为185.26t,新增水土流失量为116.40t;自然恢复期水土流失面积为1.34hm2,自然恢复期未进行治理的水土流失量为43.87t,新增水土流失量为10.09t。本项目工程可能造成的水土流失总量为229.13t,新增水土流失126.49t。5.5.4水土流失危害预测本工程新增水土流失原因主要是工程建设过程中,地表开挖扰动、弃土弃渣在外营力作用下发生加速侵蚀,新增水土流失量集中产生于项目建设区。水土流失危害主要表现在以下几个方面:(1)工业场地区工业场地区在建设过程中对地表的扰动和影响面积较大,如果不采取有效的水土保持措施,场地平整所产生的水土流失会直接危害场区下游的农田,导致耕地肥力下降,给当地居民的生产和生活造成影响。(2)备用排矸场区主体设计中矿井生产运行期产生的矸石卖给矸石砖厂,本方案从水土保持的角度设置了备选排矸场。排矸场下游有部分农田,在启用排矸场堆放堆矸石前,应修建好拦挡截排水等防护措施,保护下游的农田和河流,防止垮落的矸石淤积下游河道,影响防洪能力。(3)附属系统区工程建设占地主要是荒草地和工矿用地。在工程建设过程中对地面的开挖,使原地表植被、土壤结构受到破坏,降低原地表水土保持功能,加剧了水土流失的发生,如不及时采取有效的土地整治和其他补救措施,弃土弃渣受到暴雨冲刷,淤积下游农田,导致地力下降,影响当地居民的生产和生活。79 XX煤矿(变更)水土保持方案报告书79 XX煤矿(变更)水土保持方案报告书表5-5项目建设损坏水土保持设施面积统计表单位:hm2项目区合计新增损坏面积原矿损坏面积防治区防治亚区小计水田梯坪地荒草地小计水田梯平地荒草地工矿用地工业场地区行政福利设施区0.740.090.090.65 0.040.560.05生产及辅助生产区2.000.150.010.040.101.850.090.261.160.34小计2.740.240.010.040.192.500.090.301.720.39备用排矸场区备用排矸场区0.7700.770.010.110.65 小计0.7700.770.010.110.650.00废弃场地区原某镇煤矿废弃场地区0.0100.010.01原xx煤矿废弃场地区0.3500.350.35小计0.3600.360.36附属系统区炸药库区0.0100.01  0.01 进场道路区0.3000.30   0.30炸药库连接道路区0.0300.03  0.03 高位水池区0.080.050.050.03  0.03 输水管线区0.080.050.050.03  0.03 输电线路区0.2200.220.030.19 小计0.720.100.100.620.030.290.30合计4.590.340.010.040.294.250.100.442.661.0579 XX煤矿(变更)水土保持方案报告书表5-6项目施工期及自然恢复期水土流失量计算表预测单元土壤侵蚀背景值t/(km2·a)扰动后侵蚀模数t/(km2·a)侵蚀面积(hm2)侵蚀时间(a)背景流失总量(t)预测流失总量(t)新增流失量(t)第一年第二年第一年第二年工业场地区施工期1126650002.741.00061.70178.10116.40自然恢复期1126300011500.501.001.0011.2620.759.49小计      72.96198.85125.89备用排矸场区施工期1313自然恢复期1313131313130.651.001.0017.0717.07小计      17.0717.07废弃场地区施工期1500自然恢复期1500150015000.121.001.003.603.60小计      3.603.60炸药库区施工期150050000.010.170.300.09自然恢复期1500200015200.0031.001.000.090.110.02小计      0.390.200.02进场道路区施工期300550000.300.081.801.32自然恢复期30015006000.0101.001.000.060.210.15小计      1.861.530.15炸药库连接道路区施工期1500550000.030.170.900.28自然恢复期1500250015200.0051.001.000.150.200.05小计      1.050.480.05高位水池区施工期1500500000.030.342.401.36自然恢复期1500200015200.011.001.000.300.350.05小计      2.701.710.05输水管线区施工期1500500000.030.342.401.36自然恢复期1500200015200.0151.001.000.450.530.05小计      2.851.890.05输电线路区施工期1336500000.220.505.882.75自然恢复期1336200015000.0301.001.000.801.050.25小计      6.683.800.25施工期   3.46  75.38185.26116.40自然恢复期   1.34  33.7843.8710.09合计      109.16229.13126.4979 XX煤矿(变更)水土保持方案报告书5.6预测结论及指导性意见5.6.1预测结论通过对xx煤矿水土流失程度、强度、水土流失量的分析和预测评价得出结果如下:(1)工程建设将扰动地表面积4.23hm2(建设期扰动地表面积3.46hm2、生产运行期扰动地表面积0.77hm2),未扰动地表面积0.36hm2;损坏水土保持设施面积4.59hm2,其中新增损坏水土保持设施面积0.34hm2(其中水田0.01hm2、梯坪地0.04hm2、荒草地0.29hm2),原矿损坏水土保持设施面积4.25hm2。(2)通过对项目施工期和自然恢复期水土流失的预测,施工期扰动面积为3.46hm2,预测期水土流失总量为185.26t,新增水土流失量为116.40t;自然恢复期水土流失面积为1.34hm2,自然恢复期未进行治理的水土流失量为43.87t,新增水土流失量为10.09t。本项目工程可能造成的水土流失总量为229.13t,新增水土流失126.49t。5.6.2防治措施布置的指导意见(1)对施工进度安排的指导意见本煤矿属变更矿井,利用变更前某镇煤矿的工业场地,但是,在平整场地和修建地面建筑物时还存在水土流失。在下阶段的工作中,应进一步优化施工进度安排,有效缩短或避开产生水土流失时段。对于难以避开雨季施工的区域应加强此时段内水土流失的防护措施。(2)防治措施的指导意见根据主体设计资料和水土流失预测结论,本方案提出防治措施布置的指导意见如下:79 XX煤矿(变更)水土保持方案报告书注重施工临时防护措施,做到边施工边防护;加强工业场地、废弃场地区和附属系统区的植被建设,尽可能缩短表土裸露时间,减轻水土流失;若备用排矸场启用堆放矸石,要加大运行期排矸场的拦挡和排水工作力度,服务期满后及时覆土绿化。5.6.3水土保持监测的指导意见根据本工程特点和综合分析结果,建设期水土保持监测的重点区域应为工业场地区。生产运行过程中,也应加强水土流失的防治和监测工作,以便有效控制因项目建设而引起的水土流失,将项目建设对区域产生的负面影响降低到最低程度,以实现区域生态系统的良性循环,促进当地经济和环境的和谐发展。6防治目标及防治措施布设6.1防治目标79 XX煤矿(变更)水土保持方案报告书xx煤矿所在区域属于国家级水土流失治理重点区—C河上中游治理区,同时也是贵州省人民政府公告中的水土流失重点监督区和重点治理区。根据《开发建设项目水土流失防治标准》规定,本项目水土流失防治标准执行Ⅰ级。(1)定性目标因地制宜采取各类水土保持防治措施,将工程建设与运行过程中可能造成的水土流失减少到最低限度,实现工程建设与运行和环境保护的协调发展,促进水土资源的可持续利用。(2)定量目标项目区年平均降水量1444.1mm,原地表侵蚀模数1153t/km2.a。根据项目降雨量、土壤侵蚀模数与基准值地区的差异情况,对防治标准中相应的水土流失总治理度(%)、林草植被恢复率(%)、森林覆盖率(%)的绝对值提高2,土壤流失控制比向上调整为1。通过调整以后的防治目标如下(表6-1):表6-1xx煤矿水土流失防治目标时段防治指标标准规定按降水量修正按土壤侵蚀强度修正采用标准施工期试运行期生产运行期施工期试运行期生产运行期施工期试运行期生产运行期施工期试运行期生产运行期扰动土地整治率(%)95959595水土流失总治理度(%)9090+2+29292土壤流失控制比0.70.80.7+0.3+0.2+0.31.01.01.0拦渣率(%)959898959898林草植被恢复率(%)9797+2+29999林草覆盖率(%)2525+2+227276.2水土保持措施布设原则(1)因地制宜,因害设防原则79 XX煤矿(变更)水土保持方案报告书。根据矿井建设可能造成的水土流失情况,本着宜林则林、宜草则草、宜工程防护则工程防护的原则,合理布置工程措施、植物措施和临时措施,形成综合防护体系。(2)分类布局,分区防治原则。在认真分析主体工程设计资料基础上,结合野外现场调查,根据各防治分区的差异性和功能的不同,分类布局、分区设计,力求使各项措施布置、设计更加合理、可行。(3)尊重自然,生态优先原则。在措施布局上,尽可能考虑项目区周边的自然环境,尽量用植物措施替代防护标准较低的工程措施,减少工程防护数量,使新增水土保持措施与周边环境浑然一体,协调一致。(4)源头控制,减少治理原则。为了不加剧项目建设可能诱发的项目建设区以外的其它区域的水土流失,减少水土流失防治责任范围和投资,在措施布置上力求从源头上控制水土流失的发生发展。(5)经济可行原则。从实际出发,因地制宜、因害设防,力求定型准确、定量合理、标准适中,工程措施、植物措施和临时措施相结合,以最少的投入换取最大的治理成效。6.3水土保持综合防治措施体系和总体布局6.3.1防治措施体系根据项目特点和防治措施布局原则,水土保持防治措施体系由工业场地区、备用排矸场地区、附属系统区、废弃场地区和井田塌陷区五类防治区的治理措施组成。防治措施体系详见图8-1。6.3.2防治措施总体布局79 XX煤矿(变更)水土保持方案报告书在主体设计中,对工业场地区和附属系统区从维护矿井安全运行的角度出发,修建了防护措施(如开挖和回填形成边坡的拦挡、场区周边拦挡、排水、绿化与美化等),对保护项目区及周边的生态环境具有积极作用和意义,工业场地、风井场地和附属系统中的部分区域的防护措施基本能满足水土保持技术规范要求,但亦有不足,xx煤矿(整合)方案已经对场区的绿化措施进行补充和完善。对于备用排矸场,进行补充防治措施设计,包括备用排矸场的挡渣墙、周边的排水设施和排矸场服务期满后的覆土绿化等。新增的水土保持防护措施,与主体设计相互衔接,形成综合的水土保持防护体系。xx煤矿(整合)方案的设计基本满足此次变更的需要,本方案沿用原设计,并作工程量的补充完善。水土保持防治措施体系体系措施体系工程措施植物措施临时措施挡土墙、排水沟、沉煤池植树、撒播黑麦草临时土袋拦挡工业场地防治区挡渣墙、截排水沟、沉砂池、综合护坡覆土、绿化临时土袋拦挡备用排矸场防治区挡土墙、排水沟撒播黑麦草临时土袋拦挡附属系统防治区水土保持定性要求井田塌陷防治区注:框图中挡土墙、排水沟为主体设计的措施,其余为方案新增措施。挡土墙、排水沟,挡土墙、排水沟撒播黑麦草无废弃场地防治区图8-1xx煤矿水土保持措施体系框图6.4分区防治措施及工程量79 XX煤矿(变更)水土保持方案报告书根据防治措施体系框图,本项目水土流失防治措施分区布局详见表6-2。表6-2项目工程水土保持防治措施分区布局表分区预防措施治理措施一级二级工程措施植物措施临时措施工业场地区行政福利设施区1、优化主体工程设计。尽量利用多余土石方,防止弃土石渣乱堆放。2、规范施工。优化工程施工组织和施工工艺;合理设计施工时序;正确堆放工业场地平整及道路基础开挖时的耕作层表土,施工结束后合理利用表土恢复耕作和场地绿化。3、建立水土保持工程管护制度。挡土墙、排水沟、沉煤池场地绿化临时土袋拦挡生产及辅助生产区备用排矸场区备用排矸场区挡渣墙、截排水沟、沉砂池、综合护坡覆土、绿化临时土袋拦挡废弃场地区原某镇煤矿废弃场地区挡土墙、排水沟、挡土墙、排水沟场地绿化无原xx煤矿废弃场地区附属系统区炸药库区挡土墙、排水沟场地绿化临时土袋拦挡进场道路区挡土墙、排水沟绿化临时土袋拦挡炸药库连接道路区挡土墙、排水沟撒播黑麦草临时土袋拦挡高位水池区挡土墙、排水沟撒播黑麦草临时土袋拦挡输水管线区撒播黑麦草临时土袋拦挡输电线路区撒播黑麦草临时土袋拦挡井田可能塌陷区井田可能塌陷区防治措施:依据巡查、监测结果,对有塌陷、滑坡等危险的区域进行针对性治理说明:上表中“挡渣墙、排洪沟、排水沟”表示主体设计的水土保持工程措施。(1)工业场地防治区xx煤矿(整合)方案已经对场地内裸露的地表作防护设计。设计种植香樟200株(其中本方案新增20株),分布于场区道路两侧和场区周围;小叶黄杨4200株(其中本方案新增300株),分布于建筑物周边;黑麦草0.50hm2(其中本方案新增面积0.1hm2),均匀分布于各绿化区域。经调查,场区的排水、拦挡考虑较完善,原方案补充设计沉煤池2座,将修建于储煤场和装车场的出水口处,用于沉淀因雨水带走的煤粉;场区土建施工中设置临时土袋挡土墙长400m(其中本方案新增长30m)。(2)备用排矸场防治区主体设计中,对煤矿产生的煤矸石进行综合利用,鉴于目前的实际情况,本方案从水土保持的角度出发,沿用原方案选取的备用排矸场,79 XX煤矿(变更)水土保持方案报告书并作相关的水土保持防护措施设计。备用排矸场防护措施设计中的挡渣墙仅用于本方案匡算备用排矸场防护措施工程投资用,业主在启用备用排矸场堆放矸石前,应委托具有专业资质的设计单位对排矸场作专项设计,保证其安全运行。在备用排矸场下游设置挡渣墙一座、长150m,在排矸场上游周边修建截水沟、长240m,沿挡渣墙墙前布设排水沟(0.3m×0.4m)、长160m;出口处设置沉沙池1座,将排矸场内淋溶水引至沉沙池,沉淀达标后排入自然冲沟;在排矸场堆渣边坡设计综合护坡,面积1050m3;修建拦挡措施时设置临时土袋挡土墙长80m。另外,备用排矸场服务年限结束后进行覆土绿化,需土1200m3,撒播黑麦草0.30hm2,所需土方来源于备用排矸场堆矸前剥离收集的表土,堆存于库区内。(3)废弃场地防治区废弃场地区防治沿用原方案设计,在废弃排矸场坡脚设置挡土墙,并沿挡土墙布设排水沟。挡土墙采用重力式浆砌石挡墙,挡土墙长85m,最大墙高1.5m(含基础埋深0.6m),顶宽0.6m,底宽1.0m,基础宽1.0m,基础底面水平;沿挡土墙墙前布设排水沟(0.3m×0.4m)、长90m。对裸露的场地和排矸场边坡进行覆土绿化,需土方1200m3,来源于工业场地剥离的表土,撒播黑麦草0.11hm2。(4)附属系统防治区本方案设计在附属系统区扰动后的空闲地上撒播黑麦草。具体工程量为:1)炸药库区种植黑麦草0.003hm2、撒播于空地内,土建施工时设置临时土袋挡土墙长20m;79 XX煤矿(变更)水土保持方案报告书2)进场道路区种植黑麦草0.01hm2,撒播于裸露地表内;3)炸药库连接道路区种植黑麦草0.005hm2、撒播于扰动后的裸露地表内,土建施工时设置临时土袋挡土墙长40m;4)高位水池区种植黑麦草0.010hm2,其中本方案设计新增面积0.005hm2,撒播于扰动后的裸露地表内,土建施工时设置临时土袋挡土墙长80m,其中本方案设计新增长40m;5)输水管线区种植黑麦草0.015hm2,其中本方案设计新增面积0.008hm2,撒播于扰动后的裸露地表内,土建施工时设置临时土袋挡土墙长20m,其中本方案设计新增长10m;6)输电线路区种植黑麦草0.03hm2、撒播于扰动后的裸露地表内,土建施工时设置临时土袋挡土墙长100m。(5)井田塌陷防治区井田塌陷具有不可预见性,因此,本方案不考虑具体措施。但属于业主的水土流失防治责任范围,业主要不定期进行巡查,发现塌陷、滑坡、地裂隙等地质灾害要及时采取措施加以整治。6.5防治措施的典型设计6.5.1工业场地防治区设计本方案除对工业场地的排水沟工程量另作设计外,排水沟的断面设计不作更改,其他工程基本沿用xx煤矿(整合)方案的设计。(1)工程措施典型设计79 XX煤矿(变更)水土保持方案报告书沉煤池设计:位于储煤场和临时排矸场旁,共2口。设计规格为:尺寸1.8m×1.5m×1.0m(长×宽×高),底板0.12m厚(见图6-2),侧墙为0.12m厚M7.5浆砌砖,内墙为0.15m厚M7.5浆砌砖砌筑,内、外墙均采用M7.5水泥砂浆抹面。图8-3沉煤池设计示意图(尺寸单位:mm)图6-2沉煤池设计示意图(单位:mm)(2)植物措施典型设计1)植物措施设计的原则a:因地制宜,突出重点的原则。对造林种草地类进行立地条件分析,布置合适的林草种类;b:适地适树原则。主要选择优良的乡土树种和已经适生的引进树种、草种等;c:绿化美化与水土流失治理相结合的原则。2)林分结构设计:本区人为活动频繁,是职工业余生活、休闲的主要场地。因此植物防护措施设计在满足水土保持要求的前提下,重点考虑环境美化。根据植物措施设计原则,本区林分结构设计为草—灌—乔园林绿化型。79 XX煤矿(变更)水土保持方案报告书3)立地条件分析:项目区属亚热带湿润季风气候区,年平均气温14.1℃,≥10℃年有效积温4863.5℃,平均无霜期271天,年平均降水量1444.1mm;土壤主要为黄壤,pH6.5,适于偏酸性速生树种的生长。4)树(草)种选择:主选乔木树种香樟,备选侧柏;主选灌木品种小叶黄杨,备选小叶女贞;主选草种黑麦草,备选草种白三叶草。主选的树(草)种生长习性如下:香樟:常绿乔木,树皮常有香气,海拔2500m以下,稍耐荫,喜温,耐干旱瘠薄,抗污染,幼树较耐荫,对土壤要求不严,对二氧化碳及烟尘较强。生长快,萌芽性强,可作为园林绿化树种。小叶黄杨:落叶或半常绿灌木,海拨2000mm以下,喜光,稍耐荫;较耐寒,对SO2、Cl2、HF、HCl、CO2等有毒气体抗性均强。性强健,荫枝力强,叶再生能力强,耐修剪,播种或扦插繁殖均可,常作绿篱,其枝叶紧密、圆整,是优良的抗污染树种。黑麦草:禾本科,一年生或多年生,须根密集。喜冷凉气候,耐低温,耐干旱,稍耐荫,不择土壤,较耐践踏,管理粗放。5)混交配置设计:在场地四周和公路两旁种植香樟,单行单株种植,株间距3.0m;在综合办公楼等建筑物四周配植小叶黄杨,两行单株种植,株行距50×50cm;在对裸露地表全面撒播黑麦草。6)用苗(种)数量设计乔木:29株/100m;灌木:小叶黄杨200株/100m;草种:30kg/hm2。7)主要种植技术按照先灌木、乔木后植草的顺序进行。79 XX煤矿(变更)水土保持方案报告书乔木:选择米径≥2cm,带土球移栽,四季均可种植,整地规格0.8×0.8×0.8m,栽植时压实覆土,并浇透定根水。灌木:选择1年生营养苗,四季均可种植,带状整地,带宽30cm。草:耕翻土地并耙细,撒播后覆细土2-3cm,四季均可种植。8)抚育管理该林分结构和所选择的树(草)管理要求较高,前期管理工作主要是如遇干旱应及时浇水,成活后加强整形修剪,培养树形,定期清除杂草,并注意防虫防病。(3)临时措施典型设计工业场地土建施工中应采取临时措施,临时土袋拦挡措施按宽0.6m,高0.8~1.0m的矩形断面用装填好土的编织袋堆砌;见图6-3。图6-3临时土袋拦挡防护措施示意图6.5.2备用排矸场防治区主体设计中,对矿井产生的矸石进行综合利用,业主亦与矸石砖厂签订了长期矸石供应协议,故没有设置排矸场。xx煤矿(整合)方案从水土保持的角度出发,综合考虑最不利的因素后,经现场查勘,补充设计了备用排矸场。79 XX煤矿(变更)水土保持方案报告书备用排矸场防护措施设计中的挡渣墙仅用于本方案匡算备用排矸场防护措施工程投资用,业主在启用备用排矸场堆放矸石前,应委托具有专业资质的设计单位对排矸场作专项设计,保证其安全运行。本方案沿用此设计。(1)工程措施设计1)挡渣墙设计:挡渣墙采用M7.5浆砌块石砌筑。设计要求:基础开挖深度达到基岩,临渣面边坡垂直,外侧边坡1:0.3;在挡渣墙下部设置排水孔,排水孔设在地面高程以上0.3m处,排水孔水平间距为1m,排距为3m,挡渣墙的排水孔临渣面设碎石反滤层滤水;挡渣墙水平方向每隔10m设置一道伸缩缝,缝宽为2cm。施工要求:挡渣墙基础开挖经监理验收达到设计要求后,方可进行挡渣墙的砌筑,砌筑前,应将块石料表面的泥垢、油污冲净,并去除软弱边角,砌筑时,石料表面必须保持湿润;挡渣墙砌体应采用铺浆法砌筑,砂浆必须饱满,叠砌面的粘灰面积(即砂浆饱满度)应大于80%,砂浆标号为M7.579 XX煤矿(变更)水土保持方案报告书;水泥砂浆应采用机械搅拌,自投料完算起,搅拌时间不得小于2min,砂浆应随拌随用,水泥砂浆应在拌和后30min内使用完毕;浆砌石挡渣墙采用同皮内丁顺相间的砌筑方式分皮卧砌,砌筑前利用块石的自然形状进行敲打修整,使之与先前所砌块石基本吻合,砌筑时应搭砌紧密,上下错缝,不得采用外面侧立石块中间填心的砌筑方法,当中间部分用块石填砌时,丁砌料石伸入块石的长度不应小于200mm;砌体每砌20~60cm高度为一分层高度,每个分层高度应找平一次。外露面的灰缝厚度不得大于40mm,两个分层间的间缝错开距离不得小于80mm。挡土墙的灰缝厚度宜为20~30mm,石块间不得有相互接触现象,石块间较大的缝隙应先填塞砂浆后用小石块嵌实;挡渣墙应注意砌体外观和表面平整度。勾缝要求无裂缝、脱皮现象,在砌筑后期统一勾缝时应先将石缝淋湿再勾缝;勾缝前应清理缝槽,冲洗干净,不得残留灰渣和积水,并保持缝面湿润;勾缝砂浆标号应高于砌体砂浆,并单独拌制,严禁与砌石砂浆混用。勾缝砂浆分次向缝内填塞密实,严禁勾假缝、凸缝,砌筑完毕后,应保持砌体表面湿润,做好养护。表6-3浆砌石挡渣墙砌筑允许偏差项目允许偏差(mm)平面位置50顶面高程±20竖直度或坡度0.5%断面尺寸不小于施工图尺寸底面高程±50表面平整度20~30施工中所有隐蔽工程,在覆盖或进行下一道工序前,必须经监理验收,验收合格后,方可进行覆盖或下一道工序施工。①断面假定:挡土墙采用重力式浆砌石挡墙,挡土墙最大墙高5.2m(含基础埋深1.2m),顶宽1.0m,底宽3.0m,基础宽3.5m,基础底面水平,详见表6-4和示意图6-4。表6-4拦渣墙断面尺寸表名称出土高(m)顶宽(m)底宽(m)墙面墙背基础宽(m)高(m)底坡挡土墙4.01.03.0垂直1:0.53.51.2水平墙址区岩性为灰岩,覆盖层厚0.7~1.1m,基础条件较好。挡土墙基础应开挖至新鲜基岩,墙顶预留0.4m安全超高。挡土墙设排水孔为(10cm×10cm,排水孔水平间距为3m,排距为1m上下两排孔呈梅花型布置),排水孔靠渣体侧设碎石反滤层。挡土墙水平方向每隔10m设置一道伸缩沉降缝,缝宽2cm,采用沥青木板卡塞。79 XX煤矿(变更)水土保持方案报告书图6-4挡土墙断面示意图②挡土墙稳定验算:a挡渣墙的受力分析:墙址区岩性为灰岩(软质岩),覆盖层厚0.7~1.1m,基础条件较好。此次设计参照《开发建设项目水土保持技术规范》中要求分析挡渣墙受力情况。公式为:式中:r—填渣容重;ψ—渣体内摩擦角;—渣体与墙面摩擦角;—填渣表面与水平面所成的坡角;—主动渣压力系数。弃渣的内摩擦角ψ取28°。==18°=0°=1.8t/m3(渣体容重)=18KN/m379 XX煤矿(变更)水土保持方案报告书2)墙体抗滑稳定计算计算公式为:式中:—最小抗滑安全系数,≥1.3;—主动渣压力的水平分力,=74.07KN;—主动渣的垂直分力,=24.07KN;—基底摩擦系数,摩擦系数取0.4;—单位墙体总重量,266.80KN(浆砌石=23KN/m3)。,故不会滑动。3)抗倾覆稳定计算计算公式为:=式中:—最小抗倾覆安全系数,≥1.5;—w对墙址的力矩,327.53kN·m;—Py对墙址的力矩,87.65kN·m;—Px对墙址的力矩,228.11kN·m。,故不会倾覆。2)截水沟设计:79 XX煤矿(变更)水土保持方案报告书①防洪标准:根据《防洪标准》(GB50201—94)中的相关规定,防洪标准为:设计洪水重现期20年一遇,校核取50年一遇洪水标准设计。经查《贵州省暴雨洪水计算实用手册》,取用《贵州省年最大1小时点雨量均值等值线图》、《贵州省年最大1小时点雨量Cv值等值线图》,得项目地的最大一小时平均点雨量为40mm,Cv=0.35,Cs=3.5Cv,取P=2%,查《皮尔逊III型频率曲线的模比系数KP值表》得KP=1.92,由此计算得50年一遇最大一小时降雨量为76.8mm。②设计洪峰流量QS采用公式:Qs=0.278KIFQs——洪峰流量。k——径流系数,取0.8。I——50年一遇1小时的降雨强度为76.8mm。F——山坡集雨面积;用地形图量算,截水沟积雨面积0.052km2。洪峰流量计算:Qs=0.278×0.8×76.8×0.051=0.89m3/s③水力学计算计算假定:梯形断面、沟道纵坡i=2.0%过水能力计算:按式Q过=AC进行计算式中:A—过水断面面积C—谢才系数C=R—水力半径n—糙率,取n=0.01779 XX煤矿(变更)水土保持方案报告书x—湿周i—截水沟纵坡(2.0%),截水沟过水断面见表6-5。表6-5     截水沟水力计算表截水沟名称设计洪峰流量(m3/s)截水沟过水断面水力要素过流能力(m3/s)备注AXRC截水沟0.89B顶=0.9m,b底=0.5m,h=0.4m0.281.390.2051.040.91④断面选定:根据上述计算结果,按规范要求,结合项目实际情况,加0.1m的安全超高,选定备用排矸场截水沟断面如表6-6。截水沟采用M7.5浆砌石砌筑,过水面采用M10水泥沙浆抹面,平均厚度0.02m。表6-6截水沟水力计算表(加安全超高后)截水沟名称设计洪峰流量(m3/s)过水断面水力要素过流能力(m3/s)设计洪峰水位线(m)AXRC截水沟0.89B顶=1.0m,b底=0.5m,h=0.5m0.381.620.2352.351.430.43)综合护坡设计当矸石堆放高于挡渣墙后,按1:1.8的坡度进行收坡堆放,需在裸露坡面上修建综合护坡。综合护坡为棱形浆砌石网格+覆土种草护坡,网格框架采用M7.5浆砌块石,断面0.3m×0.3m;单格形状为1.5m×1.5m的正方形(见图6-5),框架建成后在网格内覆土0.25m,然后种草。图8-5综合护坡设计示意图4)沉沙池设计:79 XX煤矿(变更)水土保持方案报告书沉沙池位于挡渣墙脚排水沟出水口,设计规格为:尺寸1.5m×0.9m×0.8m(长×宽×高),底板0.12m厚(见图6-6),侧墙为0.12m厚M7.5浆砌砖,内墙采用砌砖砌筑,内、外墙均采用M7.5水泥砂浆抹面。图6-6沉沙池设计示意图(尺寸单位:mm)(2)植物措施设计撒播黑麦草0.65hm2。(3)临时措施设计施工中应采取临时措施,临时土袋拦挡措施按宽0.6m,高0.8~1.0m的矩形断面用装填好土的编织袋堆砌(见图6-3)。8.5.3废弃场地防治区本方案沿用xx煤矿(整合)方案对废弃场防治措施的设计。在废弃排矸场坡脚设置挡土墙,并沿挡土墙布设排水沟。挡土墙采用重力式浆砌石挡墙,挡土墙长85m,最大墙高1.5m(含基础埋深0.6m),顶宽0.6m,底宽1.0m,基础宽1.0m,基础底面水平;沿挡土墙墙前布设排水沟(0.3m×0.4m)、长90m。对裸露的场地和排矸场边坡进行覆土绿化,需土方1200m3,来源于工业场地剥离的表土,撒播黑麦草0.11hm2。8.5.4附属系统防治区79 XX煤矿(变更)水土保持方案报告书xx煤矿(整合)方案设计在附属系统区扰动后的空闲地上撒播黑麦草。植物措施和临时措施设计同工业场地区。本方案仅对附属系统防治区的排水沟工程量作部分增加。6.6水土保持措施工程量各分区水土保持防治措施工程量详见表6-7至表6-9。表6-7分区工程措施工程量表项目名称工程措施数量新增单位工程量开挖土方(m3)开挖石方(m3)M7.5浆砌块石(m3)M7.5砌砖(m3)M10水泥砂浆抹面(m2)工业场地区挡土墙980m263.42112.903136.00 784.00排水沟770260m427.50183.00437.501485.00沉煤池2口5.042.16 1.6224.00小计  695.96298.063573.501.622293.00备用排矸场挡渣墙150 378.00162.001740.00 150.00截水沟240 139.4459.76112.80 506.40排水沟160m358.40153.6076.80 256.00综合护坡1050m2588.00252.00735.00 1995.00沉沙池1口2.521.08 0.811.90小计  1466.36628.442664.600.812909.30废弃场地区挡土墙200m36.9615.84440.00 160.00挡土墙85m61.2926.27204.85 59.50排水沟275m154.0066.00156.75 165.00排水沟90m201.6086.4043.20 144.00小计  453.85194.51844.80 528.50附属系统区挡土墙17813m27.0012.00320.00102.00排水沟600150m336.00144.00314.33360.00小计  363.00156.00634.33462.00合计  2979.171277.017717.232.436192.8说明:1、废弃场地区覆土绿化需土方1200m3。2、若备用排矸场启用堆放矸石后,排矸场服务期满后需覆土绿化,需土方1500m3,撒播黑麦草0.3hm2。表6-8分区植物措施工程量表项目区合计新增植物措施79 XX煤矿(变更)水土保持方案报告书防治区防治亚区黑麦草(hm2)香樟(株)小叶黄杨(株)工业场地区行政福利设施区0.150.020.15601000生产及辅助生产区0.350.080.351403200小计0.500.100.502004200备用排矸场区备用排矸场区0.650.65小计0.650.65废弃场地区原某镇煤矿废弃场地区0.000.00原xx煤矿废弃场地区0.110.11小计0.110.11附属系统区炸药库区0.000.003进场道路区0.0100.010炸药库连接道路区0.0050.005高位水池区0.010.0050.01输水管线区0.0150.0080.015输电线路区0.030.03小计0.0730.0130.073合计1.3330.1131.3332004200表6-9分区临时措施工程量表项目分区临时土袋拦挡措施防治区防治亚区长度(m)新增(m)工程量(m3)工业场地区行政福利设施区801040生产及辅助生产区32020160小计40030200备用排矸场区备用排矸场区8040小计8040附属系统区炸药库区2010进场道路区 炸药库连接道路区4020高位水池区804040输水管线区201010输电线路区10050小计26050130合计740803706.7施工组织设计6.7.1施工条件(1)对外交通:在主体工程建设过程中,已修建了施工道路,施工材料运输原则上利用主体工程施工道路和当地公路网。(2)建筑材料79 XX煤矿(变更)水土保持方案报告书:项目所在地建筑材料市场货源充足,所需主要建筑材料原则上通过外购商品料解决。(3)供水供电:工程施工用水和用电可利用整合前煤矿已有设施。6.7.2施工方法本方案沿用xx煤矿(整合)方案的施工方法:(1)土方工程:土方开挖工程一般采用人工开挖,沉沙池的开挖可采用人工或机械开挖,开挖土方胶轮架子车运输,指定地点就近堆放。土方回填采用人工回填、夯实。土地平整使用推土机,人工配合。(2)砌石工程:用胶轮架子车运石,人工砌筑,石料砌筑前应洒水湿润,砌石砂浆采用人工拌和或砂浆搅拌机拌和。浆砌石采用座浆法砌筑,砂浆配比采用试验配比,要求石块间嵌接牢固,砂浆密实饱满,砌体各部位尺寸准确,表面平整,沟缝坚固美观,符合设计和施工规范要求。(3)植物工程:主要安排在春季或雨季人工种植。应购买适应性、抗性强的苗木,施工现场应采取假植等措施加强对苗木的保护,栽植后浇水一次,在幼年期应对林木进行抚育,保证苗木成活率。6.7.3施工布置施工布置应因地制宜,宜遵循以下原则:施工营地区与主体工程相同,不另布设;建筑材料应分类存放在施工区附近或与主体工程相同,并注意有关材料防潮、防湿;施工布置应避免各单项工程间的施工干扰。6.8水土保持措施进度安排79 XX煤矿(变更)水土保持方案报告书本《方案》坚持水土保持工程与主体同时设计、同时施工、同时投产使用的原则,根据项目实际情况和水土保持工程特点,确定完成全部防治工程的期限和年度安排。具体安排时,一是安排随时都将产生水土流失地段的防治措施;二是部分在主体工程建设前就应布设的水土保持措施,如对施工开挖的弃土石渣的处理,应在主体工程建设的同时建好挡土(渣)墙、护坡和截排水沟等;三是滞后于主体工程安排的水土保持措施。水土保持措施在安排时序上,一般是先采取临时性措施,其次为工程措施,最后是植物措施。由于xx煤矿(整合)方案的部分水土保持措施并未按期施工完成,本方案将剩余的措施纳入此次施工安排中,具体施工进度详见表6-10。本方案设计施工工期短于一年,因此不再新编分区措施分年度实施表。79 XX煤矿(变更)水土保持方案报告书表6-10水土保持措施实施进度双线横道图项目组成2011年2012年2012-2027年3月4月5月6月7月8月9月10月11月12月1月2月施工准备期 工业场地区主体工程 植物措施 临时措施 备用排矸场地工程措施 植物措施 临时措施 废弃场地区工程措施 植物措施 附属系统区主体工程 植物措施 临时措施 井巷工程 试运行期及运行区             说明:主体工程工程措施、植物措施、临时措施79 XX煤矿(变更)水土保持方案报告书7投资估算及效益分析7.1投资估算7.1.1编制原则(1)水土保持的“三同时”原则;(2)主要材料预算价格、人工预算单价、工程措施单价和机械台时费与主体工程保持一致,不足部分按水利部水总[2003]67号文补充完善;(3)主体设计的水土保持工程投资纳入本方案水土保持总投资;(4)本方案编制的价格水平年以2010年3季度市场价格为准。7.1.2编制依据(1)水利部水总[2003]67号《水土保持工程概(估)算编制规定和定额》(2003年1月25日);①《开发建设项目水土保持工程概(估)算编制规定》;②《水土保持工程概算定额》;(2)国家计委、建设部计价格[2002]10号关于发布《工程勘测设计收费管理规定》的通知;(3)国家发展改革委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知(发改价格[2007]670号);(4)贵州省水利电力厅、省财政厅、省物价局关于印发《贵州省水土流失防治费征收管理办法(试行)》(1995年3月1日);(5)水利部保监[2005]22号《关于开发建设项目水土保持咨询服务费用计列的指导意见》;(6)煤规字[2000]第183号文颁发的《煤炭建设地面建筑工程概算指标》(99统一基价);79 XX煤矿(变更)水土保持方案报告书(7)煤规字[2000]第183号文颁发的《煤炭建设机电安装工程概算指标》(99统一基价);(8)煤规字[2000]第48号文颁发的《煤炭建设工程造价费用定额及造价管理有关规定》;(9)主体工程开采设计方案提供的投资估算附表和本方案中的设计工程量;(10)《贵州省建设工程造价信息》(贵州省建设工程造价管理总站发布的2008年第4期)。7.1.3价格水平年价格水平年与主体工程一致,以2010年3季度市场价格为准。7.1.4编制方法及计算标准水土保持工程投资分为水土保持工程建设费用和水土保持补偿费两大部分。水土保持工程建设费用组成为水土保持工程措施、植物措施、临时措施、独立费用和预备费五部分。(1)基础单价1)人工预算单价人工预算单价由基本工资、辅助工资和工资附加费三部分组成。根据《水土保持工程概(估)算编制规定和定额》,工程措施人工预算单价为7元/工时;植物措施人工预算单价为7元/工时。2)主要材料预算价格工程单价及材料预算价格引用主体工程已有单价,详见表7-1。79 XX煤矿(变更)水土保持方案报告书表7-1主体工程已有单价表序号工程项目单位单价(元)1一般土方开挖m318.502沟槽土方开挖m321.503一般石方开挖m349.504沟槽石方开挖m373.505M7.5浆砌块石m3212.506M10水泥砂浆抹面m221.003)主要材料预算价格32.5水泥预算价格:515.10元/t炸药:13218.3元/t砂:56.10元/m3块石:49.98元/m34)电、风、水预算价格施工用电价格:0.68元/(kw·h)施工用水价格:2.20元/m3施工用风价格:0.14元/m3其他次要材料预算价格参考市场价确定,材料、苗木等参考当地现行价格计算。(2)单价计算及取费标准1)取费依据水利部水总[2003]67号文《水土保持工程概(估)算编制规定》。2)其他直接费工程措施:按直接费的2%计算(土地整治工程取1%);植物措施:按直接费的1%计算。3)现场经费79 XX煤矿(变更)水土保持方案报告书土石方工程:按直接费的5%计算;混凝土工程:按直接费的6%计算;其他工程:按直接费的5%计算;植物措施:按直接费的4%计算。4)间接费土石方工程:按直接工程费的5%计算(土地整治工程取3%);混凝土工程:按直接工程费的4%计算;其他工程:按直接工程费的4%计算。植物措施:按直接工程费的3%计算。5)利润工程措施按直接工程费和间接费之和的7%计算;植物措施按直接工程费和间接费之和的5%计算。6)税金按直接工程费、间接费和利润三项之和的3.22%计算。7)估算扩大按水总[2003]67号文规定,可研阶段工程措施、植物措施单价(一至四部分投资之和)相应乘以10%扩大系数。8)其他临时费按工程措施和植物措施投资总和的1.5%计列。(3)独立费用计算标准1)建设管理费按一至三部分之和的2%计算。2)工程建设监理费按《关于印发<建设工程监理与相关服务收费管理规定>的通知》(发改价格[2007]670号)计算。79 XX煤矿(变更)水土保持方案报告书3)方案编制费依据《关于开发建设项目水土保持咨询服务费用计列的指导意见》(水利部保监[2005]22号)的规定,并按实际合同计列。4)科研勘测设计费依据《工程勘测设计收费管理规定》(计价格[2002]10号)并结合实际工作量确定。5)水土保持监测费包括监测设施费、监测设备费和观测人员及样品分析人员工资。根据《关于开发建设项目水土保持咨询服务费用计列的指导意见》(水利部保监[2005]22号)并结合实际工作量确定。6)工程质量监督费按按一至三部分0.15%计列,不足2000元的按2000元计列。7)水土保持技术文件技术咨询服务费《关于开发建设项目水土保持咨询服务费用计列的指导意见》(水利部保监[2005]22号)的规定计列。8)水土保持设施竣工验收技术评估报告编制费根据《关于开发建设项目水土保持咨询服务费用计列的指导意见》(水利部保监[2005]22号)的规定计列。(4)预备费基本预备费按第一至四部分投资合计数的3%计取,价差预备费不计。(5)水土保持补偿费项目建设期水土保持补偿费,依据《某县水土流失防治费征收管理办法》进行计算,建设期按损坏的原有水土保持设施2.0元/m2征收,生产运行期收费按矿产品实际销售总额的2‰计列,在生产运行费中列支。(6)其它其它临时工程费按工程措施费和植物措施费之和的1.5%计列。79 XX煤矿(变更)水土保持方案报告书主体设计的水土保持防护工程已计入主体工程投资,除计算其建安工作量,还要进行其他项目估算。7.2水土保持工程投资概述7.2.1xx煤矿(整合)方案投资概述本项目水土保持总投资为198.81万元,其中水土保持工程建设总投资190.31万元,损坏水土保持设施补偿费8.50万元。水土保持工程建设总投资中工程措施116.01万元,植物措施2.83万元,临时措施4.02万元,独立费用56.68万元(水土保持监理费13.8万元、水土保持监测费14.22万元),基本预备费10.77万元。详见表7-2。7.2.2xx煤矿(变更)方案投资概述(1)工程总投资项目水土保持总投资为218.83万元,其中水土保持工程建设总投资209.65万元,损坏水土保持设施补偿费9.18万元。水土保持工程建设总投资中工程措施123.33万元,植物措施3.08万元,临时措施4.72万元,独立费用66.65万元(水土保持监理费20.4万元、水土保持监测费17.42万元),基本预备费11.87万元。详见表7-2。表10-2投资估算总表单位:元工程或费用名称建安植物措施费独立合计变更后79 XX煤矿(变更)水土保持方案报告书序号工程费费用栽(种)植费苗木、草、种子费小计新增费用合计第一部分工程措施11600801160080732201233300一拦挡工程8912678912675053896320二防洪工程23564523564568167303811三覆土整治331683316833168第二部分植物措施5306229872829328293247330765一绿化美化工程5306229872829328293247330765第三部分施工临时工程4021840218697247190一临时防护工程2239222392617728569二其他临时工程178261782679518621第四部分独立费用56677256677299777666549一建设管理费2457224572165326225二工程建设监理费13800013800066000204000三水土保持监测费14220014220032000174200四方案编制费100000100000100000五科研勘测设计费200002000020000六水土保持技术文件技术咨询服务费100001000010000七工程质量监督费200020001242124八水土保持设施竣工验收技术评估报告编制费130000130000130000一至四部分合计12002985306229872829356677217953621824421977804基本预备费(6%)10772210947118669水土保持工程措施总投资19030851933892096474水土保持补偿费85000680091800水土保持工程总投资19880852001892188274(2)分年投资由于此次xx煤矿建设项目属变更项目,建设工期短于一年,因此本方案不对项目工程开采设计方案中的建设总工期及水土保持方案实施进度计划,计算分年投资。7.3设计水平年目标值(1)扰动土地整治79 XX煤矿(变更)水土保持方案报告书方案水土保持措施防治面积为3.35hm2,无水面面积,扰动地表面积3.46hm2,经计算得扰动土地整治96.8%,大于一级防治标准(95%)。(2)水土流失治理度方案水土保持措施防治面积3.35hm2,造成水土流失的面积为3.50hm2(不包括永久建筑面积和水面面积),经计算得水土流失治理度为95.7%,大于一级防治标准(92%)。(3)土壤流失控制比容许土壤流失量:15.60t/a;治理后平均土壤流失量:14.04t/a。各建设区在挡墙、排水沟及植物措施等的综合防治下,场地本身已不存在水土流失,侵蚀强度容许值以下,侵蚀模数取450t/(km2·a),流失量14.04t/a。(4)拦渣率生产运行期排放矸石25万m3;全部销售至矸石砖厂。经分析矿井建设期的拦渣率能达到99%。(5)林草植被恢复率林草植被面积1.33hm2,可恢复林草植被面积1.34hm2;经计算,项目区林草植被恢复系数为99.25%,大于防治目标。(6)林草覆盖率79 XX煤矿(变更)水土保持方案报告书林草植被面积1.33hm2,项目建设区总面积4.59hm2。经计算,项目区林草覆盖率为29.0%,大于防治目标。经计算工程各项指标比较如下:表7-3防治目标与治理结果对照表指标终期防治目标治理结果扰动土地治理率(%)9596.8水土流失总治理度(%)9295.7土壤流失控制比1.01.11拦渣率(%)9899.0林草植被恢复率(%)9999.25林草覆盖率(%)2729.07.4水土保持损益分析7.4.1水土保持减沙效益通过本《方案》的实施,项目区内扰动土地面积得到全面综合治理,工程水土流失及弃渣得到有效防治,项目区土壤侵蚀模数可由1153t/(km2·a)降低到500t/(km2·a)。7.4.2生态效益经预测,本工程建设扰动地表面积4.23hm2(建设期扰动地表面积3.46hm2、生产运行期扰动地表面积0.77hm2),未扰动地表面积0.36hm2;损坏水土保持设施面积4.59hm2,其中新增损坏水土保持设施面积0.34hm2(其中水田0.01hm2、梯坪地0.05hm2、荒草地0.29hm2),原矿损坏水土保持设施面积4.25hm2;若不采取任何水土保持措施,可能新增水土流失量126.49t。本方案实施后,通过实施工程措施和植物措施,如修建截排水沟、空闲地绿化、林草恢复等,扰动土地整治率达96.8%,能有效控制工程性水土流失。79 XX煤矿(变更)水土保持方案报告书7.4.3社会效益本《方案》实施后,一是将减少工程建设对环境的破坏,使项目区得到绿化、美化,生态环境得到了有效保护和改善,体现出水土保持生态环境建设与开发建设工程同步发展。二是项目区水土流失得到有效控制,保障主体工程的安全运营。7.4.4经济效益本《方案》水土保持工程施工后,主要体现在保证该矿井工业场地和备用排矸场的运营安全,间接体现出经济效益。79 XX煤矿(变更)水土保持方案报告书8结论与建议8.1结论通过主体工程的水土保持分析评价表明,工业场地区及附近无滑坡、崩塌、泥石流等地质灾害,也没有全国水土保持监测网络中的水土保持监测站点、重点试验区等,无水土保持方面的限制性和绝对限制性因素;主体工程设计选择的场址在土石方挖填量、植被及基本农田破坏面积上较小。综上所述,从水土保持角度,本方案认为主体选择的工业场地可行。8.2建议1)建议优化主体工程施工组织设计,在井巷开挖的同时,按设计同步开展挡土墙和排水设施建设,以利于在控制工程水土流失的同时,又可节约临时防护工程投资;应及时调运土石方,严禁乱堆乱弃;土石方集中开挖时期应尽量避开雨季。2)在主体工程招投标中,应将水土保持纳入,并明确水土保持要求。3)在项目建设过程中,要与项目所在地的水行政主管部门及其上级部门密切配合,认真听取他们对项目水土保持工作的建议,落实好水土保持措施。4)本《方案》设计的排矸场挡渣墙仅为估算工程量和水土保持投资用,不作为施工的依据,建议业主在下阶段的设计中,委托具有专业资质的单位做详细设计,确保排矸场的安全、稳定运行。5)委托具有资质的单位开展水土保持工程监理和监测工作。79'
