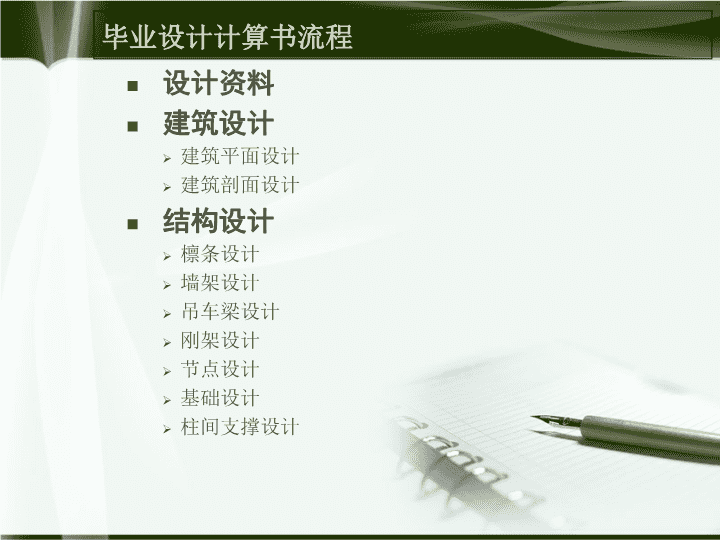

'指导教师:胡宝琳轻型钢结构厂房设计班级:土木六班学生:桑成生学号:10124390 设计资料建筑设计建筑平面设计建筑剖面设计结构设计檩条设计墙架设计吊车梁设计刚架设计节点设计基础设计柱间支撑设计毕业设计计算书流程 设计资料工程概况:上海浦东新区南汇祝桥镇某轻型钢结构厂房建筑面积1563.25m2,建筑层数一层;主体采用门式刚架结构;本工程室内标高0.000m,相当于绝对标高12.000m。本工程建筑类别为三级,耐久年限为二级,建筑物耐火等级为三级,屋面防水等级为Ⅲ级。气象资料:基本风压W0=0.55KN/m2,基本雪压为0.2KN/m2。抗震设防烈度为7度,丁类厂房。其他资料:车间采光面积比为1/6~1/4,屋脊坡度12.5%。厂房设4.8m×2.8m大门两个,门上有挡雨棚,外挑1800mm。车间内设桥式吊车一辆,软钩,吊车工作级别位A3(轻级工作制),具体参数如下 吊车资料 建筑设计1.平面设计跨度:18m柱距:6m门窗位置砌筑砖墙3.其他设计散水做法地面做法坡道做法雨棚做法2.立面设计吊车标高柱顶标高屋脊标高采光设计 结构设计门式刚架屋面系统屋面板檩条拉条与撑杆吊车梁系统围护结构体系砖墙墙板墙架基础 稳定验算挠度验算构造要求[λ]≤200檩条设计檩条选择与布置檩距:1.5m(1.4m)拉条:1/2处荷载计算压型钢板+檩条、支撑风荷载:内力计算1.2×永久荷载+1.4×max{屋面均布活荷载,雪荷载}1.0×永久荷载+1.4×风吸力荷载截面选择截面初选:C180×70×20×2.5强度验算(本节主要参考《钢结构》下册-1.5檩条设计) 墙梁设计数据与资料墙梁最大间距:1.8m拉条:1/2处荷载计算水平荷载—风荷载:竖向荷载:墙梁自重内力计算(简支梁)弯矩值:M=1/8ql2剪力值:V=1/2ql截面选择截面初选:C180×70×20×2.0(本节主要参考《CECS102:2002》6.4墙架构架设计)强度验算挠度验算(钢结构设计手册) 抗风柱设计抗风柱截面选择H200×150×3.2×4.5荷载计算风荷载墙梁及压型钢板抗风柱自重内力计算最大轴力:墙梁及压型钢板+抗风柱自重最大弯矩:风荷载强度验算稳定验算 吊车梁设计1.吊车资料2.吊车荷载3.内力计算(《钢结构设计手册》-8吊车梁)1)两个轮子作用在梁上2)三个轮子作用在梁上3)四个轮子作用在梁上4.截面选择腹板尺寸确定翼缘尺寸确定5.截面特性A,y0,Ix,S,WxAn,yn0,Inx,Sn,Wnx6.强度验算正应力剪应力局部压应力7.稳定验算梁的整体稳定腹板的局部稳定8.挠度验算9.疲劳验算(本节主要参考《钢结构》下册-2.4吊车梁设计) 刚架设计1.刚架资料2.荷载取值永久荷载:压型钢板、檩条、支撑、梁自重活荷载:活载与雪载较大值风荷载:吊车荷载:Dmax,Dmin,Tmax3.内力计算屋面恒载屋面活载吊车荷载风荷载四种内力分别作用在刚架上采用结构力学求解内力4.内力组合柱截面内力组合Nmax及相应的M、V;Nmin及相应的M、V;Mmax及相应的N、V;梁截面内力组合Mmax及相应的N、V;Mmin及相应的M、V;|Vmax|及相应的N、M;截面验算截面选择强度验算整体稳定验算局部稳定验算侧移验算(本节主要参考《钢结构》下册-1.3刚架设计) 节点设计梁柱节点节点构造螺栓强度验算端板设计节点域验算梁梁节点节点构造抗剪验算端板设计柱脚节点柱脚构造底板厚度锚栓设计牛腿节点拉应力计算剪应力计算折算应力计算焊缝验算(本节主要参考《钢结构》-1.3.3.8节点设计) 基础设计地基承载力特征值基础底面内力及面积冲切验算配筋计算(本节主要参考《基础工程》-2.7拓展基础设计) 柱间支撑设计计算尺寸上段支撑设计斜腹杆联系杆稳定验算下段支撑设计斜腹杆联系杆稳定验算 大学本科的学习生活即将结束。在此,我要感谢所有曾经教导过我的老师和关心过我的同学,他们在我成长过程中给予了我很大的帮助。本文能够顺利完成,要特别感谢我的导师***老师,感谢各位系的老师的关心和帮助。最后向所有关心和帮助过我的人表示真心的感谢。致谢'
