改造加固隔音屏隔音墙施工组织设计

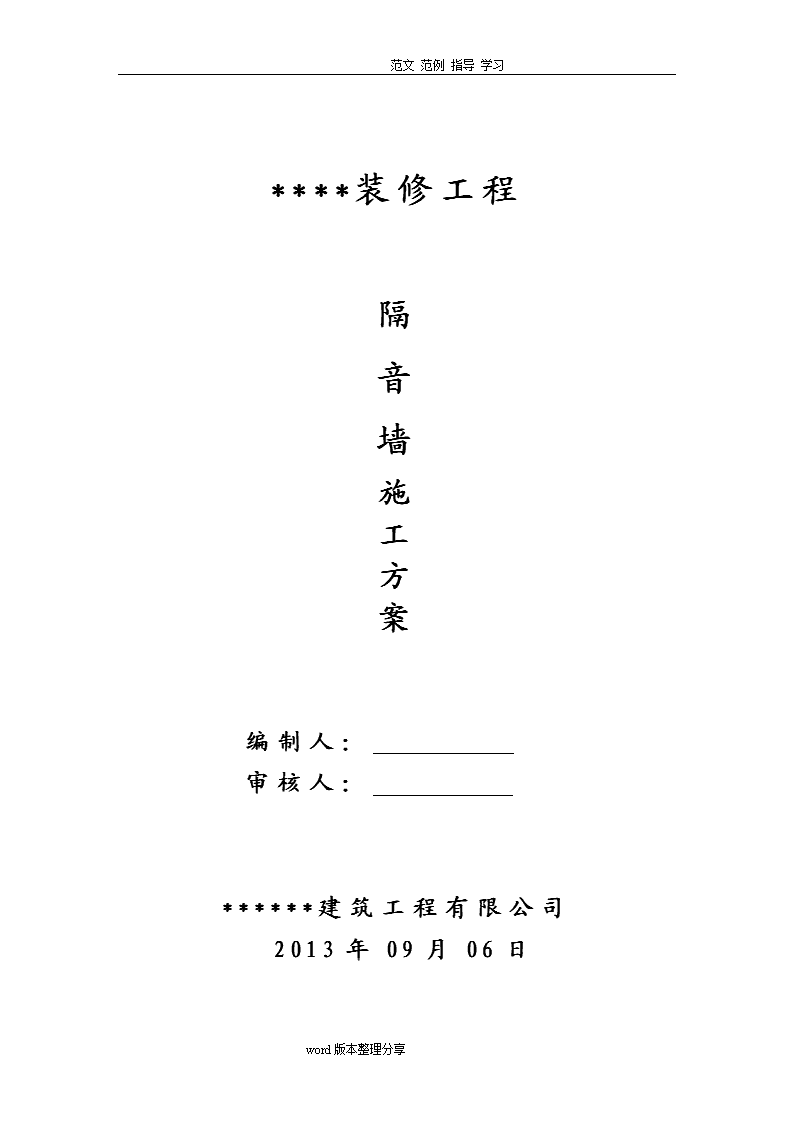

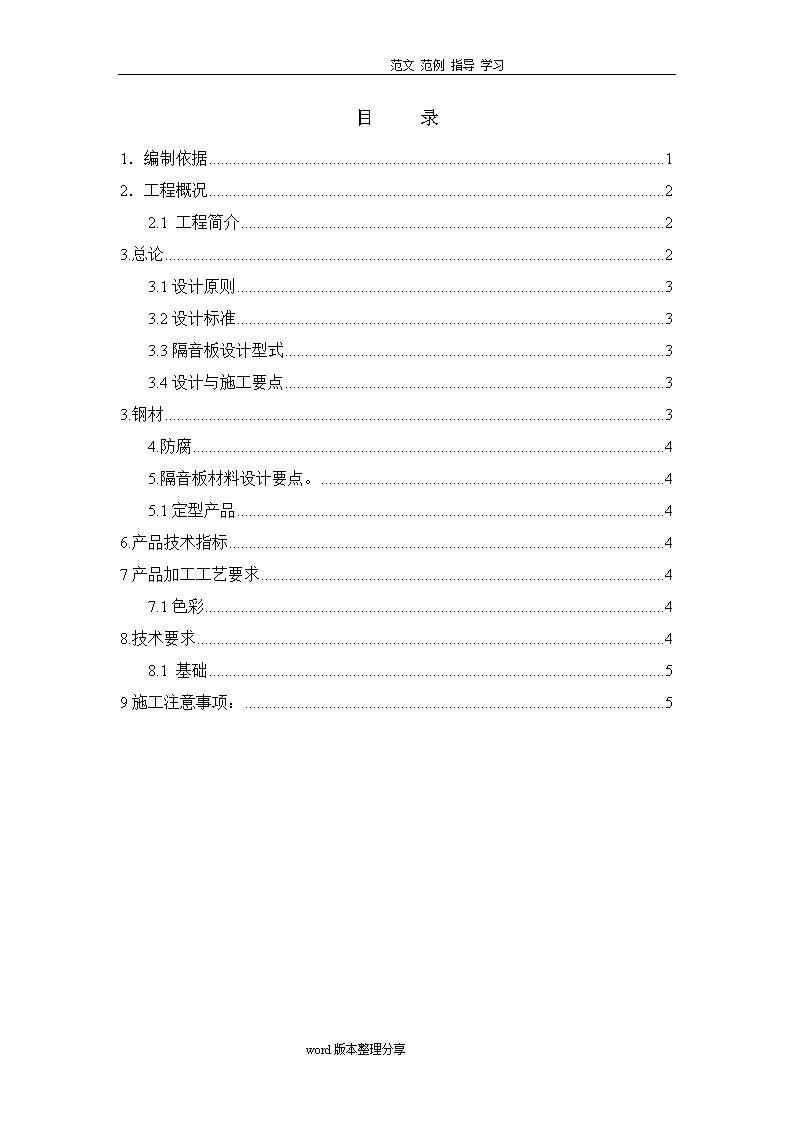

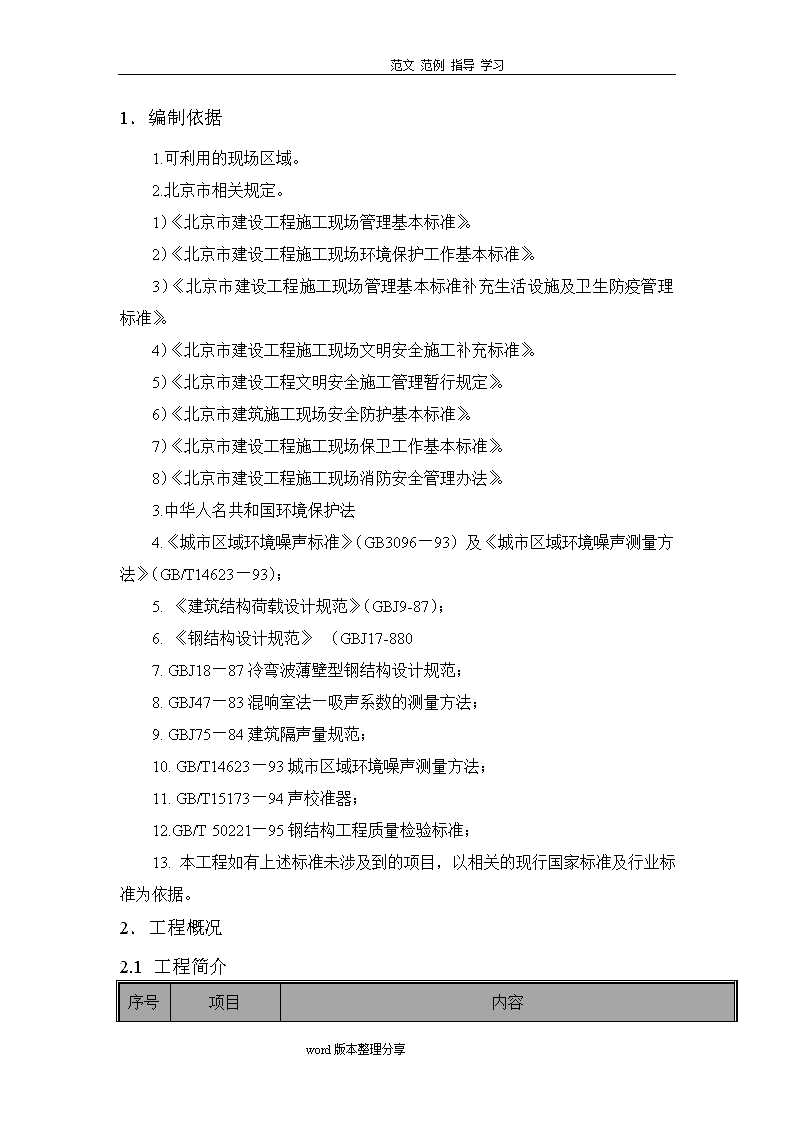

'范文范例指导学习****装修工程隔音墙施工方案编制人：审核人：******建筑工程有限公司2013年09月06日word版本整理分享 范文范例指导学习目录1．编制依据12．工程概况22.1工程简介23.总论23.1设计原则33.2设计标准33.3隔音板设计型式33.4设计与施工要点33.钢材34.防腐45.隔音板材料设计要点。45.1定型产品46.产品技术指标47产品加工工艺要求47.1色彩48.技术要求48.1基础59施工注意事项：5word版本整理分享 范文范例指导学习1．编制依据1.可利用的现场区域。2.北京市相关规定。1）《北京市建设工程施工现场管理基本标准》。2）《北京市建设工程施工现场环境保护工作基本标准》。3）《北京市建设工程施工现场管理基本标准补充生活设施及卫生防疫管理标准》。4）《北京市建设工程施工现场文明安全施工补充标准》。5）《北京市建设工程文明安全施工管理暂行规定》。6）《北京市建筑施工现场安全防护基本标准》。7）《北京市建设工程施工现场保卫工作基本标准》。8）《北京市建设工程施工现场消防安全管理办法》。3.中华人名共和国环境保护法4.《城市区域环境噪声标准》（GB3096—93）及《城市区域环境噪声测量方法》（GB/T14623—93）；5.《建筑结构荷载设计规范》（GBJ9-87）；6.《钢结构设计规范》（GBJ17-8807.GBJ18—87冷弯波薄壁型钢结构设计规范；8.GBJ47—83混响室法—吸声系数的测量方法；9.GBJ75—84建筑隔声量规范；10.GB/T14623—93城市区域环境噪声测量方法；11.GB/T15173—94声校准器；12.GB/T50221—95钢结构工程质量检验标准；13.本工程如有上述标准未涉及到的项目，以相关的现行国家标准及行业标准为依据。2．工程概况2.1工程简介序号项目内容word版本整理分享 范文范例指导学习1工程名称北京****装修工程2工程地点3设计单位4层高1层：5米；2-4层：4.5米；5-7层：3.6米；8层：3.2米5层数地下2层、地上十一层6檐高48.587结构形式钢筋混凝土框架结构3.总论根据《中华人名共和国环境保护法》和《中华人民共和国环境噪声污染防治法》，为了保证地区的噪声环境符合国标GB3096—93中的相应要求，消除或减缓公路车辆噪声环境敏感点对周边的噪声危害，必须采取切实可行的防噪措施。在敏感地带一侧修建隔音墙是防治公路噪音的有效途径，隔音墙具有足够高度、长度。根据拟建公路隔音墙设计方案要求，在进行多方案的技术经济分析基础上，确定其工程规模见下表。序号地段名称位置总面积（m2）1****438m23.1设计原则1．防噪声效果明显，满足声学设计要求，改善交通噪声对受保护敏感区的声环境质量；2．物理性能满足要求，防腐蚀、防浸、防老化、防光、防火、防眩等；3．.结构力学性能、荷载、稳定性及构造满足要求；4．.经济实用，设备材料配置与投资合理；5．安全性与施工的可操作性强，且与环境景观相协调。3.2设计标准1.设计指标地段名称隔音墙高度风荷载（KＮ/m2钢立柱稳定性抗拉压力（MPa）抗倾覆系数word版本整理分享 范文范例指导学习****60.51/194040.002.2.隔音墙高度为基础以上6m，钢立柱间距4m；3.安全系数≥2.0；4.钢立柱可采用Q235H钢立柱150*150抗拉设计强度：210Mpa。3.3隔音板设计型式表3隔音墙设计形式一览表地段名称里程隔音墙高度声屏障形式****736m直立小弧形3.4设计与施工要点1.隔音墙支撑体系采用H型钢立柱，立柱间距为4000mm；2.隔音板，1）采用聚碳酸酯阳光板，厚度为4mm3.钢材H型钢立柱：采用H150*150型钢预埋件采用300*300mm钢板钢筋选用一级钢。4.防腐1）H型钢立柱要进行防腐处理5.隔音板材料设计要点。5.1定型产品组件名称材质规格聚碳酸酯阳光板聚碳酸酯3960*1000*4轻质高强水泥板高强水泥3960*500*100金属百叶吸音板金属板3960*500*100H型钢立柱国标H型钢H150*150柱头帽1.0厚钢板150*300word版本整理分享 范文范例指导学习6.产品技术指标1．在1500N/m2的均布荷载作用下，最大挠度＜/600;2.隔音墙高度H=6M时，自重≤50kg/m2;(150*150的H型钢)3.隔音板平均隔声量（材料实验室结果）≥23db（125Hz-4000Hz）7产品加工工艺要求1.隔声材料隔音板为聚碳酸酯阳光板，厚度为4mm，边框由铝合金构成2.钢立柱采用Q235H型钢，表面镀锌防腐处理，厚度≥86微米7.1色彩隔音板色彩要求：明朗美观；宜各种气候条件，以确保行车安全；极可能与周边景观协调；通透性好。8.技术要求1．隔音板在高湿度或雨水环境中其噪声性能不受影响；2．隔音板应考虑扬尘、沙尘暴不影响及吸声性能；3．隔音板应采用不易老化的材料，以提高产品的实用寿命；4．隔音板生产加工时应现场核实预埋件及立柱间距实际尺寸后方可加工安装，现场设置预埋件必须按4000mm间隙预埋；5．隔音板安装时应根据伸缩缝实际宽度设置隔音板，并采取安全措施。6．本设计中隔音板（H钢立柱）屏体的结构强度均要满足150kg/M均布荷载，最大挠度＜L/600.7．隔音板构件应现场随机抽样检查，检查项目：构件表面有无破损、吸音棉外包装有无破损、吸声板开孔率、吸音板填实、吸音板正面板、背面板、侧板材料情况等。8．隔音板所有材料保证正常使用年限不小于15年。8.1基础1．采用现浇C25钢筋混泥土基础。word版本整理分享 范文范例指导学习2．桩深800mm，直径800mm，间距4m,连梁宽400mm，高450mm。3．雨季施工时要做好防雨措施，不予许因雨水等原因造成路基塌方。9施工注意事项：1）工程中隔音板的位置，施工的过程中难免有所变更，故在施工前，施工和安装单位必须对隔音墙柱基础的位置和标高作校准测量，并做必要的修正2）施工放线时，一定以土建工程指定标高作为控制点；3）H型钢立柱预埋件施工单位按4000mm间距配合施工4）隔音板立柱准确就位后，调整其水平竖直度后，垂直误差不能大于2mm/m5)隔音板立柱及安装件要进行防腐处理；6）使用卡簧必须保证隔音板材料安装牢固，不得由于松动导致产生二次噪声。word版本整理分享'
