19.斜屋面彩瓦施工方案

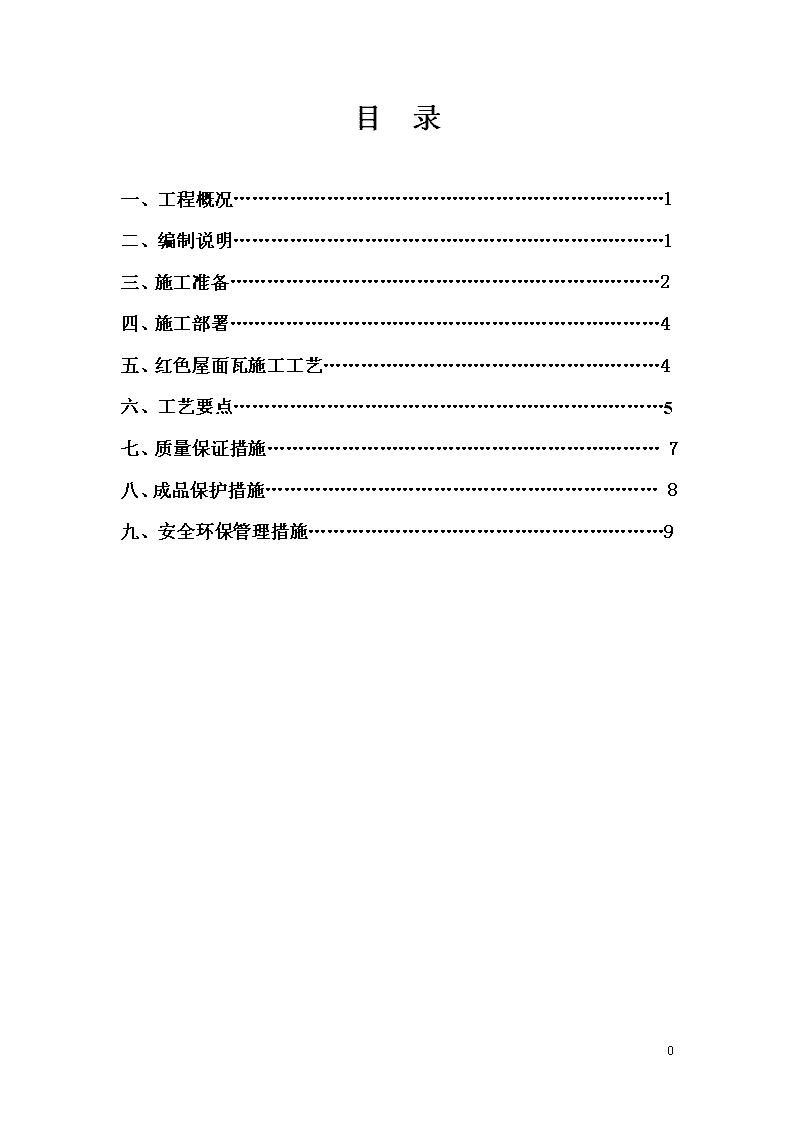

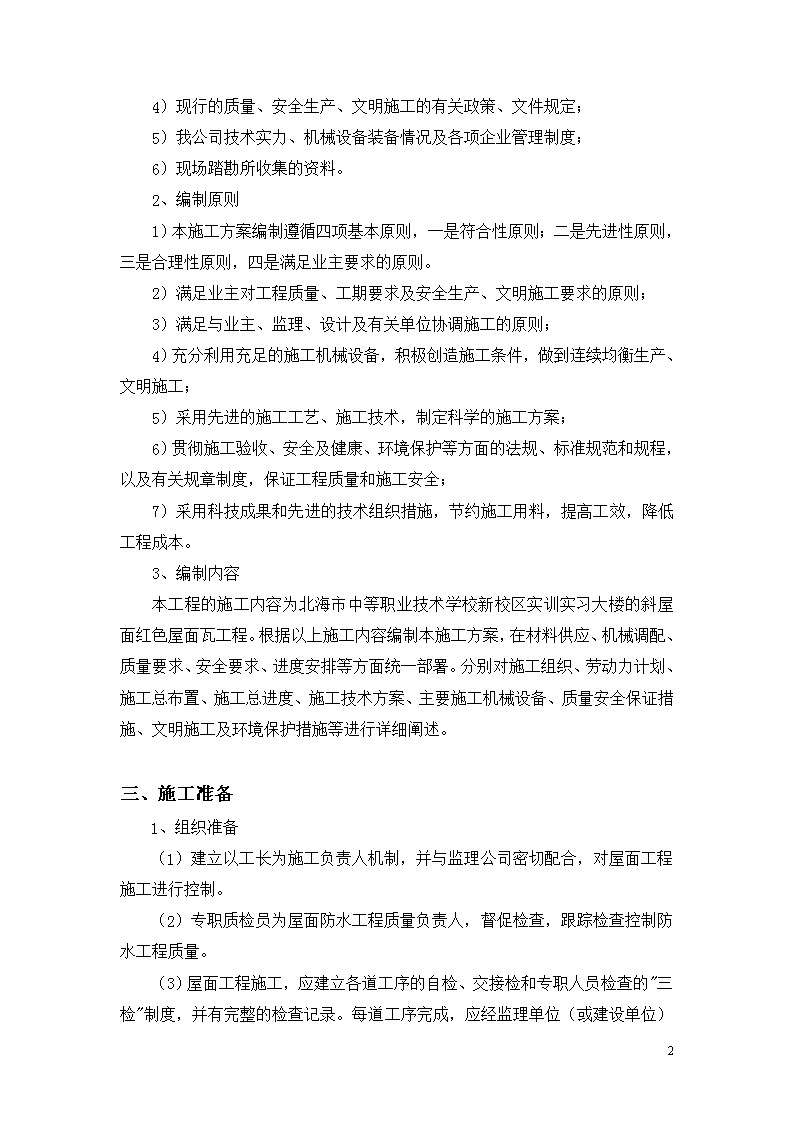

'目录一、工程概况……………………………………………………………1二、编制说明……………………………………………………………1三、施工准备……………………………………………………………2四、施工部署……………………………………………………………4五、红色屋面瓦施工工艺………………………………………………4六、工艺要点……………………………………………………………5七、质量保证措施………………………………………………………7八、成品保护措施………………………………………………………8九、安全环保管理措施…………………………………………………910 一、工程概况1、工程名称：北海市中等职业技术学校新校区实训实习大楼工程2、建设地点：北海市上海路以东，新世纪大道以北3、建设单位：北海市中等职业技术学校4、设计单位：中外建工程设计与顾问有限公司5、监理单位：广西建业中天工程咨询有限公司6、建筑面积：10118.88m2。7、建筑高度：主体檐口高度23.846m，局部屋脊高度29.24m。8、结构形式：框架结构，独立柱基础，5层+1层架空层。9、建筑说明：本工程由两栋楼组成，一边楼呈L形，一边楼呈I形，中间由连廊相通，总平面呈凹形，凹形连通走廊靠内，凹形两边为坡屋面，中间为平屋面。架空层做停车场，1至5层为综合教室。南北两栋楼中间是实训超市，结构为框架结构，屋顶为钢结构屋顶。10、本工程的屋面部分为平屋面和斜屋面结合，均为不上人屋面。斜屋面为30*40红色屋面瓦，斜屋面坡度陡，施工难度大，必须由具有丰富经验的专业施工队来施工。本方案编制的内容即为斜屋面施工的工作内容。二、编制说明1、编制依据1）北海市中等职业技术学校新校区实训实习大楼工程招标文件；2）中外建工程设计与顾问有限公司设计的北海市中等职业技术学校实训实习大楼工程施工图；3）国家现行有关工程施工和验收的标准、规范、规程、图集；规范名称编号《屋面工程技术规范》GB50345－2004《屋面工程质量验收规范》GB50207－2002《建筑工程施工质量验收统一标准》GB50300－2001《建筑施工安全检查标准》JGJ59－9910 4）现行的质量、安全生产、文明施工的有关政策、文件规定；5）我公司技术实力、机械设备装备情况及各项企业管理制度；6）现场踏勘所收集的资料。2、编制原则1）本施工方案编制遵循四项基本原则，一是符合性原则；二是先进性原则，三是合理性原则，四是满足业主要求的原则。2）满足业主对工程质量、工期要求及安全生产、文明施工要求的原则；3）满足与业主、监理、设计及有关单位协调施工的原则；4）充分利用充足的施工机械设备，积极创造施工条件，做到连续均衡生产、文明施工；5）采用先进的施工工艺、施工技术，制定科学的施工方案；6）贯彻施工验收、安全及健康、环境保护等方面的法规、标准规范和规程，以及有关规章制度，保证工程质量和施工安全；7）采用科技成果和先进的技术组织措施，节约施工用料，提高工效，降低工程成本。3、编制内容本工程的施工内容为北海市中等职业技术学校新校区实训实习大楼的斜屋面红色屋面瓦工程。根据以上施工内容编制本施工方案，在材料供应、机械调配、质量要求、安全要求、进度安排等方面统一部署。分别对施工组织、劳动力计划、施工总布置、施工总进度、施工技术方案、主要施工机械设备、质量安全保证措施、文明施工及环境保护措施等进行详细阐述。三、施工准备1、组织准备（1）建立以工长为施工负责人机制，并与监理公司密切配合，对屋面工程施工进行控制。（2）专职质检员为屋面防水工程质量负责人，督促检查，跟踪检查控制防水工程质量。（3）10 屋面工程施工，应建立各道工序的自检、交接检和专职人员检查的"三检"制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序的施工。2、技术准备（1）施工前技术人员应认真审图，掌握施工图的细部构造及有关技术要求，并检查图纸不清楚之处，及与设计院联系，办理洽商。（2）及时编制屋面防水工程施工方案，并经项目部讨论、审核后，报监理审批，并认真执行。（3）做好试验的准备工作，在施工之前对材料进行试验，试验合格后方可投入使用。（4）按方案和技术规程对操作者进行技术交底及安全技术交底。3、材料准备（1）屋面工程所采用的防水材料、红色屋面瓦等应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家、地方产品标准和设计要求。（2）材料进场后，按规定抽样复验，并提出试验报告，不合格的材料，不得在屋面工程中使用。4、施工机具准备施工机具一览表序号名称单位数量1拖车辆82水平尺把83电锤个44切割机只25灭火器只86锤子把157埽帚把208剪刀把49小油桶个8 10 5、施工条件准备各项材料根据施工进度计划及时运到现场，并做好各项材料的检验试验工作，每道工序施工后及时进行检查验收工作，为下道工序施工创造条件。并做好与外墙抹灰及保温施工的相互配合工作，避免工序交叉部位的矛盾出现。四、施工部署1、总体部署屋面工程计划于2010年09开始，至2010年11月完成。2、施工顺序1、钢筋斜屋面板表面清扫干净；2、30厚1:3水泥砂浆找平层，原浆光面；3、2厚贴必定BAC双面自粘防水卷材；4、干铺无纺聚酯纤维布一层；5、双股18号铜丝将瓦与Φ6钢筋绑牢（内配Φ6@350×350钢筋网）；6、1:3水泥砂浆卧瓦层最薄处30厚；7、红色屋面瓦。五、红色屋面瓦施工工艺1、建筑做法（1）平屋面标高为21.990m处建筑做法：①现浇钢筋砼屋面板表面清理干净；②15厚1：2.5水泥砂浆找平层，原浆光面；③2厚贴必定BAC双面自粘防水卷材；④20厚（最薄处）1：8水泥珍珠岩找2%坡；20厚水泥砂浆找平层；50厚彩色轻质屋面隔热层。（2）标高为21.990m~25.890m处坡屋面做法：①现浇钢筋砼坡屋面板表面清理干净：②15厚1：2.5水泥砂浆找平层，原浆光面；10 ③2厚贴必定BAC双面自粘防水卷材；④干铺无纺聚酯纤维布一层1:3水泥砂浆卧瓦层最薄处30厚(双股18号铜丝将瓦与Φ6钢筋绑牢,内配Φ6@350×350钢筋网）红色屋面瓦（3）标高为24.590m~28.790m处坡屋面做法：①现浇钢筋砼坡屋面板表面清理干净：②20厚1：2.5水泥砂浆找平层，原浆光面；③1:3水泥砂浆卧瓦层最薄处30厚(双股18号铜丝将瓦与Φ6钢筋绑牢,内配Φ6@350×350钢筋网）；④红色屋面瓦。2、工艺流程基层清理——＞20厚1：3水泥砂浆找平层——＞2厚贴必定BAC双面自粘防水卷材——＞干铺无纺聚酯纤维布一层——＞1:3水泥砂浆卧瓦层最薄处30厚(双股18号铜丝将瓦与Φ6钢筋绑牢,内配Φ6@350×350钢筋网)——＞红色屋面瓦。六、工艺要点1、基层清理屋面找平层施工前，对基层进行清理。将基层表面浮浆杂物进行彻底清理，表面的坑凹处应进行修补。2、20厚1：3水泥砂浆找平层施工在找坡层分块施工完验收合格后立即进行20厚1：3水泥砂浆找平层的施工，以保证找坡层内的含水率要求。找平层采用P.O32.5水泥进行配制，砂浆铺设应由远到近、由高到底的程序进行，严格掌握坡度，可用2m左右的方尺找平。施工时应注意天气变化，在气温达39℃或0℃以下或雷雨天气不得施工。找平层要做到表面平整，钢批二次压光，不得出现酥松、起砂、起皮等现象。平整度需达到国家相关规定2m靠尺不大于5mm。3、2厚贴必定BAC双面自粘防水卷材10 1）施工过程中，在做完找平层后，检查找平层表面质量并要求表面干净、平整、干燥。2）待找平层干燥即可在找平层上用滚筒或刷子将胶浆均匀刷于处理好的底材上，涂刷按三遍进行，总厚度控制在1mm，做完一遍后，必须等待其略为干固后，在做第二遍，一般需1～3小时间息时间，具体情况视底材的密度和湿度而定。如果超过24小时，或涂层已经固化，在其上面涂刷第二或第三遍时，必须先用清水进行重新湿润。在涂刷第三遍完成厚，2厚贴必定BAC双面自粘防水卷材。4、挂瓦安装准备工作首先应检查各种瓦屋面使用材料的质量，瓦片有无残缺、裂缝，平整度是否符合要求；检查基层平整度要求在±5mm以内，最后检查屋面建筑尺寸，等边误差应＜±1～2%，对角线尺寸＜±1%以内。5、定位放线在屋面找平层和防水层施工完以后，应根据屋面结构特征将屋脊、排水沟、檐口等位置进行定位，并在屋面上弹出顺水条安装位置线，便于绑扎钢筋网片。6、Φ6钢筋网片绑扎1）防水层施工完后，在斜屋面垂直纵横方向每隔350间距弹出钢筋网片安装位置线，绑扎Φ6钢筋网片，网片绑扎要根据设计图纸以350×350间距绑牢，网片连接接头要焊接好，焊接长度为5d。同时安装钢筋网片时，钢筋网片纵横双向每隔间距1m处镶入120mm长膨胀螺栓与斜屋面楼板连接固定，用电锤在砼墙上打眼后直接嵌入膨胀螺栓，膨胀螺栓锚入砼基层深度不得小于50mm，钢筋网片要与事先在楼板预埋好的钢筋接头焊接，对固定的钢筋头要做好防锈防腐防水处理。7、1:3水泥砂浆卧瓦层最薄处30厚（双股18号铜丝将瓦钢筋网片绑牢）1）在施工过程中，待钢筋网片绑扎验收间距符合要求后，再进行挂瓦施工，首先将1:3水泥砂浆卧瓦层以最薄处30厚打底，卧瓦层砂浆要求饱满，随后及时安装瓦片，瓦片应由屋檐右下角开始，自右向左、由下而上；每片瓦的瓦孔必须用双股18号铜丝与钢筋网片绑扎牢固10 ，与左边下面两块瓦落槽密合，随时注意瓦面、瓦楞平直，不符合质量要求的瓦不能铺挂。隔排错缝排瓦，每排瓦之间按1/2错缝搭接，本工程32.27度坡度屋面要求所有瓦必须要双股18号铜丝月钢筋网片绑扎牢固，纵横向钢筋网片没隔1m打螺钉与砼楼板固定。2）挂瓦钢筋网片必须平直（特别是保证瓦条上边口的平直），瓦片接头在钢筋网片上，绑扎牢固，不得漏绑，接头要错开搭接，挂瓦一般从檐口开始逐步向上至屋脊，绑置固定时，要随时校核瓦间距尺寸的一致。为保证尺寸准确，可在一个坡面的两端，准确量出瓦间距，要通长拉线挂瓦。8、细部处理及清理工作1）本工程设计为内置排水沟,在排水沟的下部瓦片上口需做泛水处理。2）屋面挂瓦工程施工完成后，用清水或拖把将施工面清洗干净，并将施工废料清理出施工现场。七、质量保证措施“百年大计，质量第一”是我国基本建设的方针和宗旨。为此，现场的各级管理人员，按GB/TI9002质量管理要求。1、确保工程质量的技术管理措施1）各级技术、工程管理人员必须熟悉图纸，了解设计意图，掌握施工及验收规范。2）编制屋面工程施工方案、技术措施，进行技术交底，必要时应先做试验，经业主（监理）或设计认可后再大面积施工。3）复核结构、基层、标高、尺寸、坡度、天沟、落水斗等位置是否符合要求。对于结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平等。4）屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的"三检"制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序的施工。5）屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。6）当下道工序或相邻工程施工时，对屋面已完的部分应采取保护措施。7）伸出屋面的管道、避雷预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。10 8）屋面工程完工后，应按本标准的有关规定对细部构造、接缝、保护层等进行外观检验。9）屋面的保温层和防水层严禁在雨天、雪天和五级风及其以上时施工。2、质量检验1）屋面工程各分项工程的施工质量检验数量应符合下列规定：①卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面和隔热屋面工程，应按屋面面积每100㎡抽查一处，每处10㎡，且不得少于3处。②接缝密封防水，每50m应抽查一处，每处5m，且不得少于3处。③细部构造根据分项工程的内容，应全部进行检查。2）屋面工程的分项工程施工质量检验的主控项目，必须达到标准规定的质量标准，认定为合格；一般项目80%以上的检查点（处）符合规范规定的质量要求，其他检查点（处）不得有明显影响使用，并不得大于允许偏差值的50%为合格。凡达不到质量标准时，应按现行国家标准《建筑工程施工质量验收统一标准》GB50300-2001第5.0.6条的规定处理。3）屋面工程完工后，承包（或总承包）单位应组织自检，在自检合格的基础上，检验批的质量验收记录由施工项目专业质量检查员填写，监理工程师（建设单位项目专业技术负责人）组织项目专业质量检查员等进行验收；分项工程质量应由监理工程师（建设单位项目专业技术负责人）组织项目专业技术负责人等进行验收；分部（子分部）工程质量由总监理工程师（建设单位项目专业负责人）组织施工项目经理和有关勘察、设计单位项目负责人进行验收。八、成品保护措施1、屋面材料运到现场，应堆放在平整坚实场地上分别保管、护盖，防止雨淋、受潮或破损、污染。2、已做好的保温层、找平层应妥加保护，卷材铺设完后应及时做好保护；或在屋面上铺板，防止将卷材划破。3、防水层施工时，注意不使胶粘剂流淌污染墙面、檐口和门窗等已完工项目。4、水落口、斜沟、天沟等应及时清理，不得有杂物、垃圾堵塞。10 5、卷材屋面竣工后，禁止在其上凿眼、打洞或做安装、焊接等操作，以防破坏卷材造成漏水。6、施工时，严格防止基层处理剂、各种胶粘剂和着色剂污染已完工的墙壁、檐口、饰面层等。7、细部构造的防水嵌缝、勾缝及装配结构屋面的灌缝未干燥或未达到设计强度时，不得在其面上行走，搬运材料及用具，更不得有较大振动。8、瓦屋面防水层刚铺设完工后，行人应尽量少到屋面上行走踩踏，以防损伤屋面的面层油漆和光洁度及踏破瓦、踩坏瓦。九、安全环保管理措施1、安全管理的基本原则1）明确安全管理的目的性：安全管理的目的是对生产中的人、物、环境因素状态的管理，有效的控制人的不安全行为和物的不安全状态，消除或避免事故。2）必须贯彻预防为主的方针：安全生产的方针是“安全第一，预防为主”。安全第一是从保护生产力的角度和高度，肯定安全在生产活动中的位置和重要性。预防是针对生产特点，有效地控制不安全因素，把事故隐患消灭在萌芽状态。3）坚持动态管理：安全管理涉及到生产活动的各方面，涉及生产的全过程。因此，生产活动中必须坚持全员、全过程、全方位、全天候的动态管理。2、健全管理体系建立施工项目安全生产管理系统，安全施工管理网络、施工组织设计。3、各项安全环保措施对安全施工实行制度化和规范化的管理，通过执行制度，促进安全管理工作。现场的主要安全管理制度如下：1）安全技术交底制：根据安全措施要求和针对现场实际情况，逐级进行安全技术交底。2）定期安全活动制：项目部每周对全体职工进行安全教育，总结上周安全工作，阐述本周安全工作重点和注意事项，提高职工安全意识。10 3）定期检查与隐患整改制：定期组织对临电、安全防护、机械设备、消防、环卫等方面的检查。对查出的隐患必须定措施、定人、定时整改，整改合格后做好消项记录。4）安全管理负责制：要有各级安全管理负责制，责任明确，责任到人。项目经理部对每施工阶段要分析安全防患重点，以采取必要的对策。5）木材及保温材料为易燃品，在存放材料的仓库和施工现场内要严禁烟火。6）当天施工结束后剩余材料及工具应及时清理入库，不得随意放置。7）凡有严重心脏病，高血压，神精衰弱及贫血症等不适应高空作业者不能进行屋面工程施工。8）上屋面前必须检查防护栏杆，安全网等安全设施否牢固，检查合格后才能进行作业。9）在没有屋面板或稀铺屋面板上挂瓦时，必须设置跳板或采取其它安全设施。10）施工人员在斜屋面上施工时必须佩带好安全带。11）屋面上搭放瓦时，必须放稳，防止下滑滚坡。12）碎瓦、杂物工具等要集中下运，不能随意乱丢乱掷。13）冬期施工要有防滑措施，屋面有霜雪时必须清扫干净。10'
