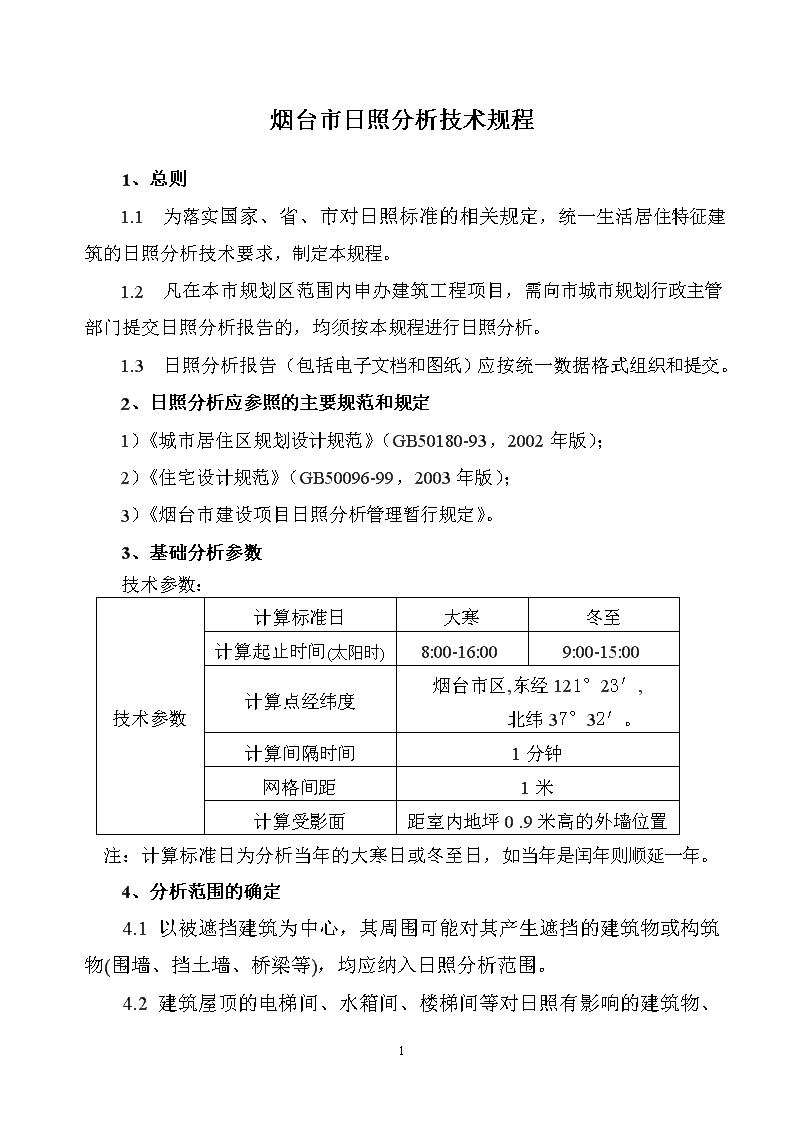

烟台市日照分析技术规程

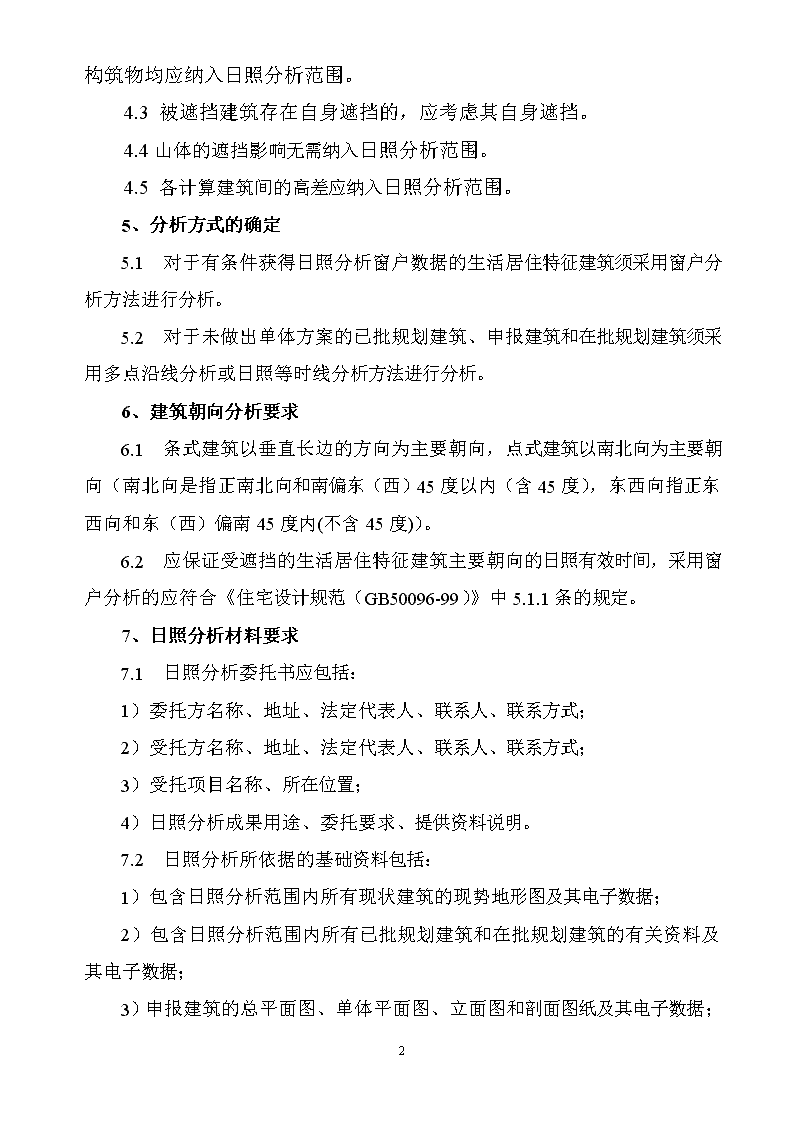

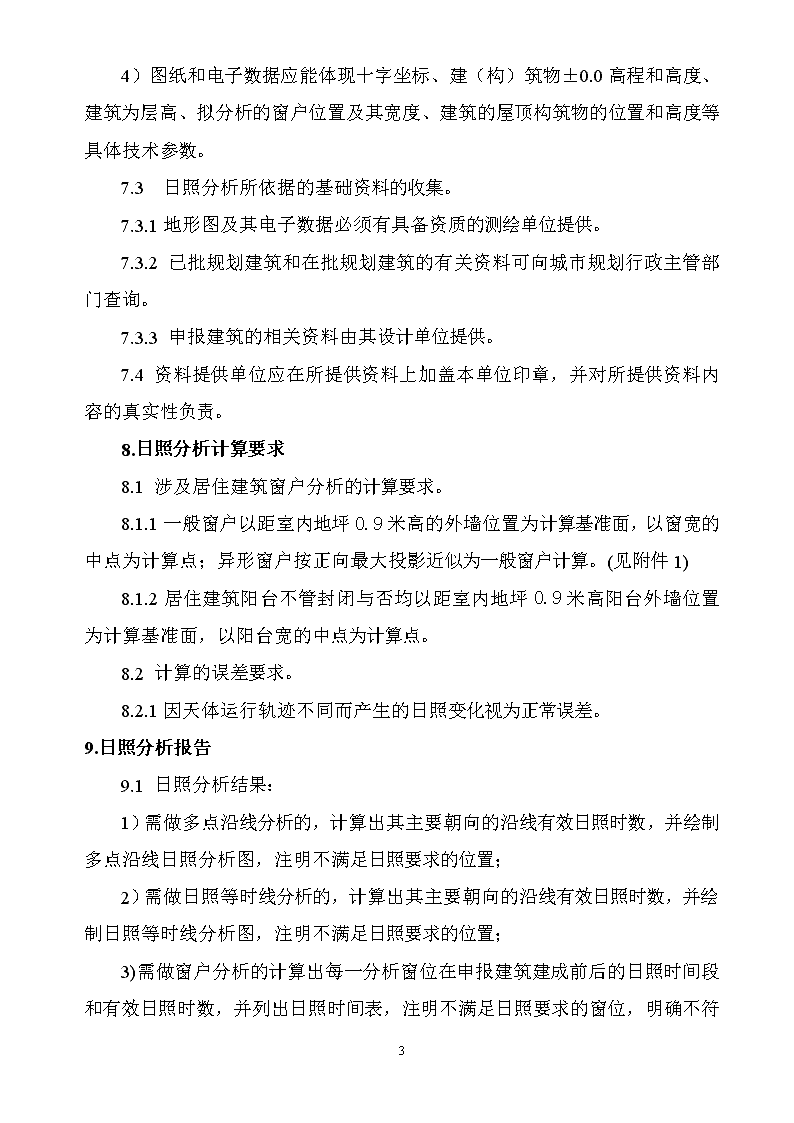

'烟台市日照分析技术规程1、总则1.1为落实国家、省、市对日照标准的相关规定，统一生活居住特征建筑的日照分析技术要求，制定本规程。1.2凡在本市规划区范围内申办建筑工程项目，需向市城市规划行政主管部门提交日照分析报告的，均须按本规程进行日照分析。1.3日照分析报告（包括电子文档和图纸）应按统一数据格式组织和提交。2、日照分析应参照的主要规范和规定1）《城市居住区规划设计规范》（GB50180-93，2002年版）；2）《住宅设计规范》（GB50096-99，2003年版）；3）《烟台市建设项目日照分析管理暂行规定》。3、基础分析参数技术参数：技术参数计算标准日大寒冬至计算起止时间(太阳时)8:00-16:009:00-15:00计算点经纬度烟台市区,东经121°23′,北纬37°32′。计算间隔时间1分钟网格间距1米计算受影面距室内地坪0.9米高的外墙位置注：计算标准日为分析当年的大寒日或冬至日，如当年是闰年则顺延一年。4、分析范围的确定4.1以被遮挡建筑为中心，其周围可能对其产生遮挡的建筑物或构筑物(围墙、挡土墙、桥梁等)，均应纳入日照分析范围。4.2建筑屋顶的电梯间、水箱间、楼梯间13 等对日照有影响的建筑物、构筑物均应纳入日照分析范围。4.3被遮挡建筑存在自身遮挡的，应考虑其自身遮挡。4.4山体的遮挡影响无需纳入日照分析范围。4.5各计算建筑间的高差应纳入日照分析范围。5、分析方式的确定5.1对于有条件获得日照分析窗户数据的生活居住特征建筑须采用窗户分析方法进行分析。5.2对于未做出单体方案的已批规划建筑、申报建筑和在批规划建筑须采用多点沿线分析或日照等时线分析方法进行分析。6、建筑朝向分析要求6.1条式建筑以垂直长边的方向为主要朝向，点式建筑以南北向为主要朝向（南北向是指正南北向和南偏东（西）45度以内（含45度），东西向指正东西向和东（西）偏南45度内(不含45度)）。6.2应保证受遮挡的生活居住特征建筑主要朝向的日照有效时间，采用窗户分析的应符合《住宅设计规范（GB50096-99）》中5.1.1条的规定。7、日照分析材料要求7.1日照分析委托书应包括：1）委托方名称、地址、法定代表人、联系人、联系方式；2）受托方名称、地址、法定代表人、联系人、联系方式；3）受托项目名称、所在位置；4）日照分析成果用途、委托要求、提供资料说明。7.2日照分析所依据的基础资料包括：1）包含日照分析范围内所有现状建筑的现势地形图及其电子数据；2）包含日照分析范围内所有已批规划建筑和在批规划建筑的有关资料及其电子数据；3）申报建筑的总平面图、单体平面图、立面图和剖面图纸及其电子数据；13 4）图纸和电子数据应能体现十字坐标、建（构）筑物±0.0高程和高度、建筑为层高、拟分析的窗户位置及其宽度、建筑的屋顶构筑物的位置和高度等具体技术参数。7.3日照分析所依据的基础资料的收集。7.3.1地形图及其电子数据必须有具备资质的测绘单位提供。7.3.2已批规划建筑和在批规划建筑的有关资料可向城市规划行政主管部门查询。7.3.3申报建筑的相关资料由其设计单位提供。7.4资料提供单位应在所提供资料上加盖本单位印章，并对所提供资料内容的真实性负责。8.日照分析计算要求8.1涉及居住建筑窗户分析的计算要求。8.1.1一般窗户以距室内地坪0.9米高的外墙位置为计算基准面，以窗宽的中点为计算点；异形窗户按正向最大投影近似为一般窗户计算。(见附件1)8.1.2居住建筑阳台不管封闭与否均以距室内地坪0.9米高阳台外墙位置为计算基准面，以阳台宽的中点为计算点。8.2计算的误差要求。8.2.1因天体运行轨迹不同而产生的日照变化视为正常误差。9.日照分析报告9.1日照分析结果：1）需做多点沿线分析的，计算出其主要朝向的沿线有效日照时数，并绘制多点沿线日照分析图，注明不满足日照要求的位置；2）需做日照等时线分析的，计算出其主要朝向的沿线有效日照时数，并绘制日照等时线分析图，注明不满足日照要求的位置；313 )需做窗户分析的计算出每一分析窗位在申报建筑建成前后的日照时间段和有效日照时数，并列出日照时间表，注明不满足日照要求的窗位，明确不符合日照要求的窗户数及户数。9.2附图：1)日照分析范围图(1:500或1:1000)；2)多点沿线日照分析图或日照等时线分析图(1:500或1:1000)；3)窗户日照分析图(1:500或1:1000)；4)窗户日照分析表。10.术语10.1本规定所称建筑包括：现状建筑、已批规划建筑、申报建筑和在批规划建筑。10.1.1现状建筑是指已经建成并投入使用的建筑物。10.1.2已批规划建筑是指已经审批的在建、未建及建成未投入使用的建筑物。10.1.3申报建筑是指建设申请人向市城市规划行政主管部门申请审查核准的建设项目中的建筑物。10.1.4在批规划建筑是指需与申报建筑同时分析日照影响的其他申报建筑。10.2多点沿线分析：分析被遮挡建筑外轮廓线上按一定间隔排列的所有点的日照时间。10.3窗户分析：分析被遮挡建筑需做日照分析的窗户的日照时间。10.4以上术语解释仅适用于本规定。附件：1.转角窗、凸窗日照计算基准面示意图2.日照分析范围示意图3.日照分析遮挡范围示意图4.日照分析校核报告书（样例）13 13 13 13 日照分析校核报告编号（烟芝2008-）号项目名称：委托方：（章）受托方：（章）2008年月日13 目录第一部分：日照分析校核报告………………共页第二部分：日照分析图表……………………共张第三部分：说明………………………………共页第四部分：附件（现状测量资料原件）……共页13 所属城市烟台经度121°23′纬度37°32′建筑气候区划Ⅱ类分析日2009年1月21日节气■大寒□冬至□其它控制标准有效日照时间带8:00-16:00日照时间（分钟）120分析采样点间距采样时间间隔1米1分钟分析高度(米)±0.00+0.9计算方法□连续■累计分析方法等时线分析、窗户分析、多点沿线分析分析成果用途□办理相关规划手续□规划文本报批□补办相关规划手续附图：见说明及附件日照分析计算结果及说明：1.日照分析成果见（某中学校校改工程A#、B#、C#商住楼）项目日照分析范围图及窗户日照分析图和窗户日照分析表，其日照分析条件图﹛某中学校校改工程A#、B#、C#商住楼）项目日照分析条件图﹜由委托方某工程集团公司提供。2.受委托方委托大寒日日照分析内容主要有两方面：一．是某中学校校改工程（A#、B#、C#商住楼）的日照遮挡情况，经窗户分析计算后，由分析表可见，A#商住楼C190#窗户住宅部分的一层，B#商住楼C220#窗户住宅部分的一至二十四层大寒日满窗日照时间均不小于2小时。二．是分析某中学校改工程（A#、B#、C#商住楼）项目对其周边现状住宅的日照遮挡情况。经窗户分析计算后，有分析表可见，6#楼C38#——C41#窗户的第三层规划前大寒日满窗日照时间大于2小时，规划后小于2小时；5#楼C31#——C34#窗户的一、二层，规划前大寒日满窗日照时间小于2小时，规划后时间有所减少；以上住宅楼的其他住宅部分的窗户和其余所有住宅部分的窗户规划前大寒日满窗日照时间小于2小时的，规划后时间没有减少；规划前大寒日满窗日照时间不小于2小时的，规划后仍不小于2小时。3.委托要求指定范围之外的建筑本报告未予考虑其日照遮挡情况。分析：校对：审核：2008年月日13 说明1．报告依据：国家、省、市对日照标准的相关规定。2．日照测试软件为2002年7月通过建设部鉴定（证书编号：建科评[2002]028）洛阳众智软件有限公司开发的“SUN日照分析软件”。3．委托方提供的资料不实或方案变更等原因导致的分析差错，责任由委托方承担。4．本报告仅作为报告中所指范围内的技术依据，未经烟台新城市规划设计院书面许可，不得作为其他用途。5．本报告的图纸报表及相关结论均在盖章后生效，私自涂改的报告无效。6．本报告的图纸解释权归烟台新城市规划设计院。13 日照测算所需资料一、日照分析所依据的基础资料收集1.1申报建筑的总平面图、单体平面图、立面图和剖面图纸及其电子数据应由其委托单位提供，并对所提供资料内容的真实性负责。1.2日照分析范围内所有已批规划建筑和在批规划建筑的有关资料及其电子数据，应以规划主管部门审批的方案为准。1.3包含日照分析范围内所有现状建筑的地形图及其电子数据；1.4图纸和电子数据应能体现十字坐标、建（构）筑物±0.0高程和高度、建筑为层高、拟分析的窗户位置及其宽度、建筑的屋顶构筑物的位置和高度等具体技术参数。二、日照分析相关的建筑及附属设施测量要求2.1已建、在建建筑的有关数据均应根据现状实地测绘。建筑物屋顶的附属设施以及坡屋顶上局部突起窗户和装饰板、花架等的测绘应符合国家及地方的有关规定。2.2测量完成后应绘制出建筑总平面图、建筑单体平面图和现状照片。总平面图上应标注室内坪、屋顶(檐板上坪、女儿墙、屋脊等)高程、建筑物层数、定位坐标等；单体面图应标注室内坪(标注层高)、采光窗宽度及位置，有阳台的窗户应把阳台实体部分一起测出并绘制在平面图上。2.3日照分析图中需标注实地测绘建筑的使用性质(如办公、住宅、学校等)和住宅小区名称或单位名称等。三日照测算所需资料应为原件，且应由具有相应勘察设计资质的单位签章13 日照分析校核委托书委托单位住所地法定代表人联系人联系电话受托单位烟台新城市规划设计院住所地烟台市新安街3-4号法定代表人林明山联系人刘涛联系电话6670808委托项目名称委托项目位置日照分析成果用途委托要求：（日照主体、客体说明）提供资料说明：备注：委托单位盖章：受托单位盖章：年月日年月日13'
