铝合金门窗施工技术交底 -

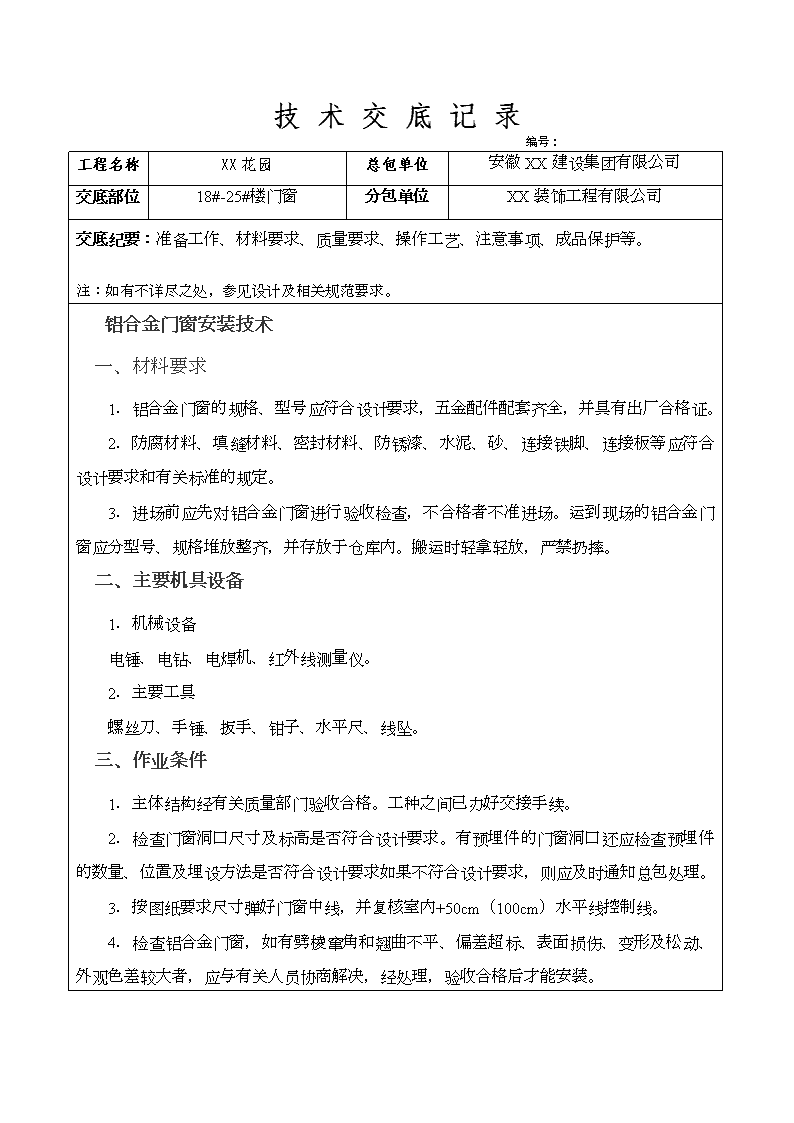

技术交底记录编号：工程名称XX花园总包单位安徽XX建设集团有限公司交底部位18#-25#楼门窗分包单位XX装饰工程有限公司交底纪要：准备工作、材料要求、质量要求、操作工艺、注意事项、成品保护等。注：如有不详尽之处，参见设计及相关规范要求。铝合金门窗安装技术一、材料要求1．铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证。2．防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接铁脚、连接板等应符合设计要求和有关标准的规定。3．进场前应先对铝合金门窗进行验收检查，不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。二、主要机具设备1．机械设备电锤、电钻、电焊机、红外线测量仪。2．主要工具螺丝刀、手锤、扳手、钳子、水平尺、线坠。三、作业条件1．主体结构经有关质量部门验收合格。工种之间已办好交接手续。2．检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求如果不符合设计要求，则应及时通知总包处理。3．按图纸要求尺寸弹好门窗中线，并复核室内+50cm（100cm）水平线控制线。4．检查铝合金门窗，如有劈棱窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。 四、施工操作工艺：工艺流程：划线定位→铝合金窗批水安装→防腐处理→铝合金门窗的安装就位→铝合金窗的固定→门窗框与墙体间间隙的处理→门窗扇及门窗玻璃的安装→安装五金配件(一)划线定位：1．按设计要求所有外门窗按外墙完成面居中安装。2.根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对个别不直的口边应剔凿处理(轻微部位）。3．门窗的水平位置应以楼层室内+50cm（或100cm）的水平线为准向上反，量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。(二)铝合金窗披水安装按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。(三)防腐处理1．门窗框四周外表面的防腐处理，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。2．安装铝合金门窗时，如果采用连接铁件固定，则连接铁件，固定件等安装用金属零件最好用不锈钢件，否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。(四)铝合金门窗的安装就位根据划好的门窗定位线，安装铝合金门窗框，并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。(五)铝合金门窗的固定按设计要求：门窗与砼构件连接，用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定,锚固点参照相应图集；门窗与空心砖墙连接采用钻Φ100孔50-80深,用1:水泥砂浆窝牢铁脚,不得采用射钉。(六)门窗框与墙体间缝隙间的处理 1．铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。2．按设计要求门窗框料与墙身连接处之间应采用弹性材料嵌填严密，外口与粉刷相接处，留8mm宽缝，缝内嵌填硅酮耐候密封胶防水。(七)门窗扇及门窗玻璃的安装1.门窗扇和门窗玻璃应在洞口墙体表面装饰完工后安装。2．推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体安入框内滑道，调整好框与扇的缝隙即可。3．平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃，即先调整好框与扇的缝隙，再将玻璃安人扇并调整好位置，最后镶嵌密封条、填嵌密封胶。4．地弹簧门应在门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起人框就位，调整好框扇缝隙，最后填嵌门扇玻璃的密封条及密封胶。(八)安装五金配件五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。五、质量标准(一)、主控项目（1）金属门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及嵌缝、密封处理应符合设计要求。（2）金属门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。(二)、一般项目（1）金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。（2）铝合金门窗推拉门窗扇开关力应大于l00N。 （3）金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。（4）金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。（5）有排水孔的金属门窗，排水孔应畅通，位置和数量应符合下表要求。项次项目允许偏差（mm）检验方法1门窗槽口宽度、高度≤1500mm用钢尺检查>1500mm22门窗槽口对角线长度差≤2000mm3用钢尺检查>2000mm43门窗框的正、侧面垂直度用垂直检测尺检查4门窗横框的水平度2用1m水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢尺检查7双层门窗内外框间距4用钢尺检查8推拉门窗扇与框搭接量用钢直尺检查六、成品保护（1）铝合金门窗装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥沙浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。（2）应采取措施，防止焊接作业时电焊火花损坏周围的铝合金门窗型材、玻璃等材料。（3）严禁在安装好的铝合金门窗上安放脚手架，悬挂重物。经常出入的门洞口，应及时保护好门框，严禁施工人员踩踏铝合金门窗，严禁施工人员碰擦铝合金门窗。（4）交工前撕去保护胶纸时，要轻轻剥离，不得划破、剥花铝合金表面氧化膜。（5）安装门窗时不得造成墙面粉刷层破坏。 七、安全措施1．进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入现场。2．安装用的梯子应牢固可靠，不应缺档，梯子放置不应过陡，其与地面夹角以60°一70°为宜。严禁两人同时站在一个梯子上作业。高凳上作业人要站在中间，不能站其端头，防止跌落。3．材料要堆放平稳。工具要随手放人工具袋内。上下传递东西时，不得抛掷。4．机电器具必须安装触电保安器，以确保操作人员人身安全。5．经常检查锤把是否松动，电焊机、电钻是否有漏电现象，一经发现立即修理，决不能勉强使用。6.服从总包现场安全管理八、施工注意事项1．采用多组组合铝合金门窗时注意拼装质量，拼头应平整，不劈棱不窜角，门窗固定件不得外漏。2．施工时必须严格做好产品保护，及时补封破损掉落的保护胶纸和薄膜，及时清除溅落在门窗表面的灰浆污物，以免铝合金门窗面层污染咬色。3．门窗玻璃厚度与扇梃镶嵌槽及密封条的尺寸配合要符合国家标准及设计要求，安装密封条时要留有伸缩余地，以免密封条脱落。4．门窗表面胶污尘迹应用专门溶剂或用棉纱蘸干净水清洗掉，填嵌密封胶多余的痕迹要及时清理掉，不得划伤铝合金门窗表面，并确保完工的铝合金门窗表面整洁美观。 技术负责人周国卿交底时间交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
