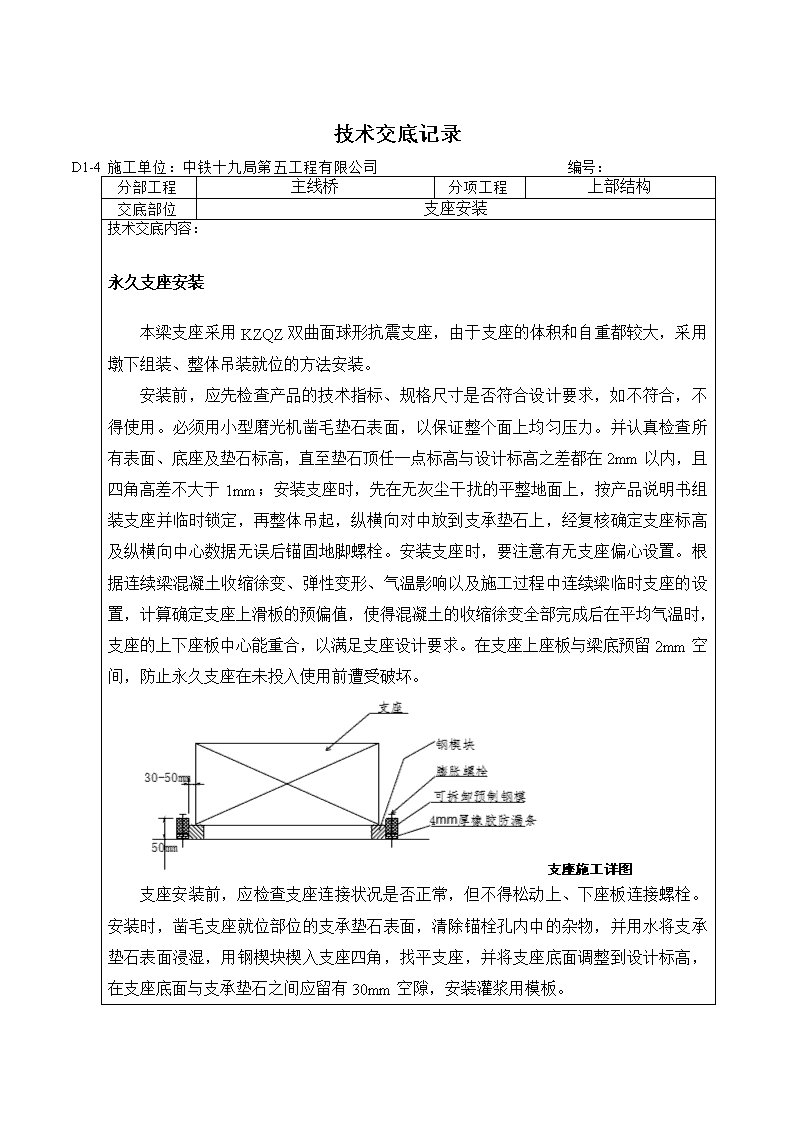

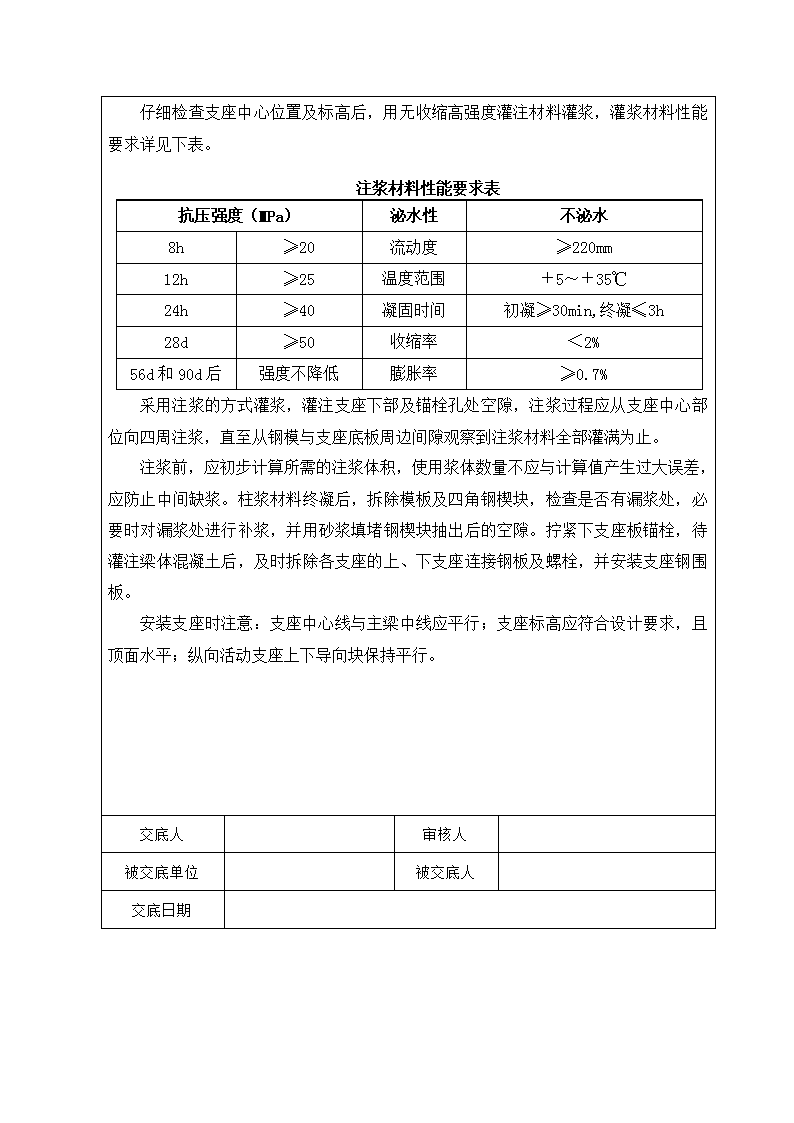

技术交底记录D1-4施工单位：中铁十九局第五工程有限公司编号：分部工程主线桥分项工程上部结构交底部位支座安装技术交底内容：永久支座安装本梁支座采用KZQZ双曲面球形抗震支座，由于支座的体积和自重都较大，采用墩下组装、整体吊装就位的方法安装。安装前，应先检查产品的技术指标、规格尺寸是否符合设计要求，如不符合，不得使用。必须用小型磨光机凿毛垫石表面，以保证整个面上均匀压力。并认真检查所有表面、底座及垫石标高，直至垫石顶任一点标高与设计标高之差都在2mm以内，且四角高差不大于1mm；安装支座时，先在无灰尘干扰的平整地面上，按产品说明书组装支座并临时锁定，再整体吊起，纵横向对中放到支承垫石上，经复核确定支座标高及纵横向中心数据无误后锚固地脚螺栓。安装支座时，要注意有无支座偏心设置。根据连续梁混凝土收缩徐变、弹性变形、气温影响以及施工过程中连续梁临时支座的设置，计算确定支座上滑板的预偏值，使得混凝土的收缩徐变全部完成后在平均气温时，支座的上下座板中心能重合，以满足支座设计要求。在支座上座板与梁底预留2mm空间，防止永久支座在未投入使用前遭受破坏。支座施工详图支座安装前，应检查支座连接状况是否正常，但不得松动上、下座板连接螺栓。安装时，凿毛支座就位部位的支承垫石表面，清除锚栓孔内中的杂物，并用水将支承垫石表面浸湿，用钢楔块楔入支座四角，找平支座，并将支座底面调整到设计标高，在支座底面与支承垫石之间应留有30mm空隙，安装灌浆用模板。 仔细检查支座中心位置及标高后，用无收缩高强度灌注材料灌浆，灌浆材料性能要求详见下表。注浆材料性能要求表抗压强度（MPa）泌水性不泌水8h≥20流动度≥220mm12h≥25温度范围＋5～＋35℃24h≥40凝固时间初凝≥30min,终凝≤3h28d≥50收缩率＜2%56d和90d后强度不降低膨胀率≥0.7%采用注浆的方式灌浆，灌注支座下部及锚栓孔处空隙，注浆过程应从支座中心部位向四周注浆，直至从钢模与支座底板周边间隙观察到注浆材料全部灌满为止。注浆前，应初步计算所需的注浆体积，使用浆体数量不应与计算值产生过大误差，应防止中间缺浆。柱浆材料终凝后，拆除模板及四角钢楔块，检查是否有漏浆处，必要时对漏浆处进行补浆，并用砂浆填堵钢楔块抽出后的空隙。拧紧下支座板锚栓，待灌注梁体混凝土后，及时拆除各支座的上、下支座连接钢板及螺栓，并安装支座钢围板。安装支座时注意：支座中心线与主梁中线应平行；支座标高应符合设计要求，且顶面水平；纵向活动支座上下导向块保持平行。交底人审核人被交底单位被交底人交底日期
