住宅电气工程计算书课程设计

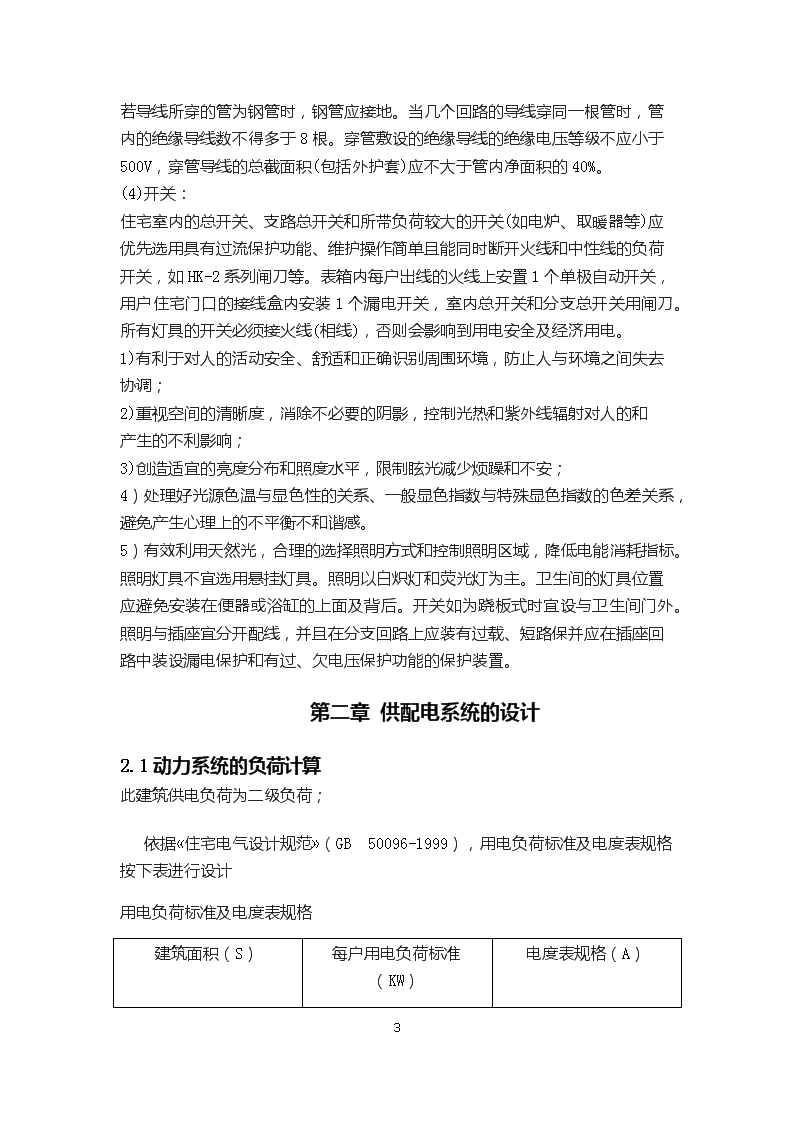

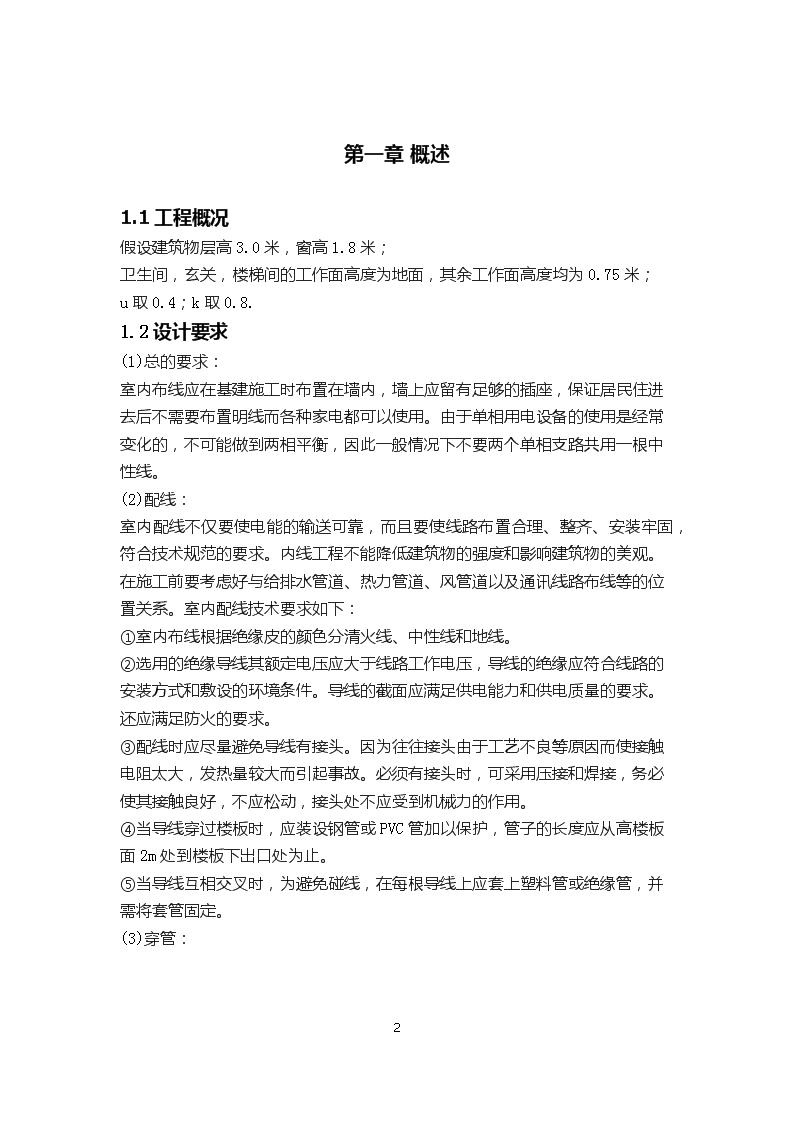

'目录第1章概述……………………………………………………………………….21.1.工程概述………………………………………………………………………..21.2设计要求………………………………………………………………………..2第2章供配电系统设计…………………………………………………………..32.1动力系统的负荷计算………………………………………………………….32.2插座的选择与布置………………………………………………………………42.3各户型各回路导线型号及截面的选择以及断路器的选择……………………………………………………………………..…………………………………….…5第3章照明系统设计……………………………………………………………..143.1.光源、灯具的选择……………………………………..…………………..143.1.1照度的计算……………………………………………..…………………..143.1.2灯具的选择和数量……………………………………..…………………..143.2照明负荷计算…………………………………………………………………..193.2.1负荷计算规范………………………………………………………………..193.2.2住户配电箱负荷计算………………………………………………………..20第4章电气设备的选择………………………………………………………….234.1.低压开关柜的选择……………………………………………………………..244.2.漏电保护器的选择……………………………………………………………..24参考资料……………………………………………………………………………..25课程设计总结………………………………………………………………………..25图例符号标注………………………………………………………………………..27设计说明……………………………………………………………………………..2826 第一章概述1.1工程概况假设建筑物层高3.0米，窗高1.8米；卫生间，玄关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米；u取0.4；k取0.8.1.2设计要求(1)总的要求：室内布线应在基建施工时布置在墙内，墙上应留有足够的插座，保证居民住进去后不需要布置明线而各种家电都可以使用。由于单相用电设备的使用是经常变化的，不可能做到两相平衡，因此一般情况下不要两个单相支路共用一根中性线。(2)配线：室内配线不仅要使电能的输送可靠，而且要使线路布置合理、整齐、安装牢固，符合技术规范的要求。内线工程不能降低建筑物的强度和影响建筑物的美观。在施工前要考虑好与给排水管道、热力管道、风管道以及通讯线路布线等的位置关系。室内配线技术要求如下：①室内布线根据绝缘皮的颜色分清火线、中性线和地线。②选用的绝缘导线其额定电压应大于线路工作电压，导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面应满足供电能力和供电质量的要求。还应满足防火的要求。③配线时应尽量避免导线有接头。因为往往接头由于工艺不良等原因而使接触电阻太大，发热量较大而引起事故。必须有接头时，可采用压接和焊接，务必使其接触良好，不应松动，接头处不应受到机械力的作用。④当导线穿过楼板时，应装设钢管或PVC管加以保护，管子的长度应从高楼板面2m处到楼板下出口处为止。⑤当导线互相交叉时，为避免碰线，在每根导线上应套上塑料管或绝缘管，并需将套管固定。(3)穿管：26 若导线所穿的管为钢管时，钢管应接地。当几个回路的导线穿同一根管时，管内的绝缘导线数不得多于8根。穿管敷设的绝缘导线的绝缘电压等级不应小于500V，穿管导线的总截面积(包括外护套)应不大于管内净面积的40%。(4)开关：住宅室内的总开关、支路总开关和所带负荷较大的开关(如电炉、取暖器等)应优先选用具有过流保护功能、维护操作简单且能同时断开火线和中性线的负荷开关，如HK-2系列闸刀等。表箱内每户出线的火线上安置1个单极自动开关，用户住宅门口的接线盒内安装1个漏电开关，室内总开关和分支总开关用闸刀。所有灯具的开关必须接火线(相线)，否则会影响到用电安全及经济用电。1)有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；2)重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人的和产生的不利影响；3)创造适宜的亮度分布和照度水平，限制眩光减少烦躁和不安；4）处理好光源色温与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡不和谐感。5）有效利用天然光，合理的选择照明方式和控制照明区域，降低电能消耗指标。照明灯具不宜选用悬挂灯具。照明以白炽灯和荧光灯为主。卫生间的灯具位置应避免安装在便器或浴缸的上面及背后。开关如为跷板式时宜设与卫生间门外。照明与插座宜分开配线，并且在分支回路上应装有过载、短路保并应在插座回路中装设漏电保护和有过、欠电压保护功能的保护装置。第二章供配电系统的设计2.1动力系统的负荷计算此建筑供电负荷为二级负荷；依据«住宅电气设计规范»（GB50096-1999），用电负荷标准及电度表规格按下表进行设计用电负荷标准及电度表规格建筑面积（S）每户用电负荷标准（KW）电度表规格（A）26 65--90610（40）90--200815（60）本住宅有五户，共有A.B.C三种户型，A户型建筑面积为65m²,选额定功率为6kw,B户型建筑面积为40m²，选定额定功率为4kw,C户型建筑面积为70m²，选定额定功率为6kw.2.2插座的选择与布置2.1.1插座的选择与布置原则由于本工程是民用建筑的电气设计，故应该根据住户的要求和设计规范的规定以及通常的布置原则去选择插座。对于普通住宅通常有以下几类电气设备：空调、洗衣机、电冰箱、电视、电热水器、电脑、电风扇、电热毯、抽烟机、排气扇、电炊具以及各种充电装置等其它用电设备。布置原则：(1)厨房、卫生间必须选择防溅型插座。（2）尽可能都选择安全型插座。（3）电热水器、空调等大功率电器尽可能选择带开关的单相三孔插座。布置原则：（1）方便与实用。（2）空调插座距地一般要求为1.8m。（3）未加说明情况下一般为距地0.3m或1.4m。注：其它未加说明的情况参考各设计规范。2.1.2各户型插座的具体选择A户型单相二、三孔暗插座单相二、三孔防溅暗插座单相三孔暗插座单相三孔防溅暗插座主卧室2（2*100W/10A)01(1000W/16A)0卧室2（2*100W/10A)01(1000W/16A)0起居室2（2*100W/10A)01(2000W/16A)0卫生间02（2*100W/126 0A）厨房02（2*100W/10A)01(1000W/16A)餐厅2（2*100W/10A)000B户型单相二、三孔暗插座单相二、三孔防溅暗插座单相三孔暗插座单相三孔防溅暗插座卧室2（2*100W/10A)01(1000W/16A)0起居室2（2*100W/10A)01(2000W/16A)0厨房02（2*100W/10A)01(1000W/16A)卫生间2（2*100W/10A）C户型单相二、三孔暗插座单相二、三孔防溅暗插座单相三孔暗插座单相三孔防溅暗插座主卧室2（2*100W/10A)01(1000W/16A)0卧室2（2*100W/10A)01(1000W/16A)0起居室2（2*100W/10A)01(2000W/16A)0卫生间02（2*100W/10A）00厨房02（2*100W/10A)01(1000W/16A)餐厅2（2*100W/10A)0002.3各户型各回路导线型号及截面的选择以及断路器的选择26 2.3.1A户型共有四条回路第一回路：厨房插座回路有3个插座，一个抽油烟机（200w），一个电冰箱（180w），一个微波（900w），该回路总功率1.28kw。取Pe=1.28kw,微波炉Kd=0.9，油烟机Kd=0.8，电冰箱Kd=0.8，cosφ=0.8tanφ=0.75Pc=Pe×Kd=0.2×0.8+0.8×0.18+0.9×0.9=1.114kwQc=Pc×tanφ=1.114×0.75=0.835kvarSc===1.39kVAIc===6.32A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧6.32×1.1=6.95A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第二回路：卫生间回路2个普通防溅型插座（2×200W、）取功率因数cosa=0.8Pjs=0.9×2×200=0.36kwIjs=Pjs/(U*cosa)=0.36/(0.22*0.8)=2.045A选导线：查课本《建筑电气技术》表2-14得：在环境温度为时，导线根数为3时，当导线标称截面为1.5时，穿管载流量为12A，大于2.045A，但是根据规范，室内插座回路导线标称截面必须大于等于4，综上选3×4的BV聚氯乙烯绝缘铜导线,采用穿直径20mm的PVC管沿地面暗敷设。选断路器：断路器的整定值：Igzd=K*Ijs=1.1*2.045=2.25A断路器的额定值：IN=1.4*Ijs=1.4*2.045=2.86A根据该数值，选断路器为C65N1PC16A。26 第三回路：起居室空调插座回路有1个柜式空调插座（P=2000W、Kd=0.8，cosφ=0.87tanφ=0.57）Pc=Pe×Kd=2000×0.8=1600wQc=Pc×tanφ=1600×0.57=912varSc=1842wIC=SC/UN=1842/220=8.37断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1>=8.37×1.1=9.21A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第四回路：卧室空调插座有两个插座（P=2*1000W=2000W,Kd=0.8，cosφ=0.87tanφ=0.57Pc=Pe×Kd=2000×0.8=1600wQc=Pc×tanφ=1600×0.57=912varSc==1842WIC=SC/UN=1842/220=8.37断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1>=8.37×1.1=9.21A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的26 PVC管沿地面暗敷设。第五回路：普通插座回路该回路共有8个插座,设每个插座容量为（200W）。一般插座回路的额定容量取Pe=1.6kWKd=0.8cosφ=0.95tanφ=0.33Pc=Pe×Kd=1.6×0.8=1.28kWQc=Pc×tanφ=1.28×0.33=0.42kvarSc=1.347VAIc=SC/UN=1347/220=6.12A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧6.12×1.1=6.732A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，3×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。2.2.2B户型共有五条回路第一回路：卫生间回路2个普通防溅型插座（2×200W、）取功率因数cosa=0.8Pjs=0.9×2×200=0.36kwIjs=Pjs/(U*cosa)=0.36/(0.22*0.8)=2.045A选导线：查课本《建筑电气技术》表2-14得：在环境温度为时，导线根数为3时，当导线标称截面为1.5时，穿管载流量为12A，大于2.045A，但是根据规范，室内插座回路导线标称截面必须大于等于4，综上选3×4的BV聚氯乙烯绝缘铜导线,采用穿直径20mm的PVC管沿地面暗敷设。选断路器：断路器的整定值：Igzd=K*Ijs=1.1*2.045=2.25A断路器的额定值：IN=1.4*Ijs=1.4*2.045=2.86A26 根据该数值，选断路器为C65N1PC16A。第二回路：厨房插座回路有3个插座，一个抽油烟机（200w），一个电冰箱（180w），一个微波炉（900w），该回路总功率1.28kw。取Pe=1.28kw,微波炉Kd=0.9，油烟机Kd=0.8，电冰箱Kd=0.8，cosφ=0.8tanφ=0.75Pc=Pe×Kd=0.2×0.8+0.8×0.18+0.9×0.9=1.114kwQc=Pc×tanφ=1.114×0.75=0.835kvarSc===1.39kVAIc===6.32A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧6.32×1.1=6.95A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第三回路：起居室空调插座有1个柜式空调插座（P=2000W、Kd=0.8，cosφ=0.87tanφ=0.57）Pc=Pe×Kd=2000×0.8=1600wQc=Pc×tanφ=1600×0.57=912varSc=1842wIC=SC/UN=1842/220=8.37断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×26 Ic,Kzd1=1.1,Izd1>=8.37×1.1=9.21A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第四回路：卧室空调回路卧室有一个插座，一部空调（1000w）。取Pe=1kw，Kd=0.8，cosφ=0.87tanφ=0.57Pc=Pe×Kd=1×0.8=0.8kwQc=Pc×tanφ=0.8×0.57=0.456kvarSc=0.921Ic==0.921/0.22=4.2A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧4.2×1.1=4.62A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第五回路：普通插座回路该回路共有4个插座,设每个插座容量为（200W）。一般插座回路的额定容量取Pe=0.8kWKd=0.8cosφ=0.95tanφ=0.3326 Pc=Pe×Kd=0.8×0.8=0.64kWQc=Pc×tanφ=0.64×0.33=0.2112kvarSc=0.621VAIc=SC/UN=621/220=2.83断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧2.83×1.1=3.113A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，3×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。2.2.3C户型共有五条回路第一回路：厨房插座回路有3个插座，一个抽油烟机（200w），一个电冰箱（180w），一个微波炉（900w），该回路总功率1.28kw。取Pe=1.28kw,微波炉Kd=0.9，油烟机Kd=0.8，电冰箱Kd=0.8，cosφ=0.8tanφ=0.75Pc=Pe×Kd=0.2×0.8+0.8×0.18+0.9×0.9=1.114kwQc=Pc×tanφ=1.114×0.75=0.835kvarSc===1.39kVAIc===6.32A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧6.32×1.1=6.95A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其26 载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第二回路：卫生间回路2个普通防溅型插座（2×200W、）取功率因数cosa=0.8Pjs=0.9×2×200=0.36kwIjs=Pjs/(U*cosa)=0.36/(0.22*0.8)=2.045A选导线：查课本《建筑电气技术》表2-14得：在环境温度为时，导线根数为3时，当导线标称截面为1.5时，穿管载流量为12A，大于2.045A，但是根据规范，室内插座回路导线标称截面必须大于等于4，综上选3×4的BV聚氯乙烯绝缘铜导线,采用穿直径20mm的PVC管沿地面暗敷设。选断路器：断路器的整定值：Igzd=K*Ijs=1.1*2.045=2.25A断路器的额定值：IN=1.4*Ijs=1.4*2.045=2.86A根据该数值，选断路器为C65N1PC16A。第三回路：起居室空调插座有1个柜式空调插座（P=2000W、Kd=0.8，cosφ=0.87tanφ=0.57）Pc=Pe×Kd=2000×0.8=1600wQc=Pc×tanφ=1600×0.57=912varSc=1842wIC=SC/UN=1842/220=8.37断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1>=8.37×1.1=9.21A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。26 第四回路：卧室空调插座有两个插座（P=2*1000W=2000W,Kd=0.8，cosφ=0.87tanφ=0.57Pc=Pe×Kd=2000×0.8=1600wQc=Pc×tanφ=1600×0.57=912varSc==1842WIC=SC/UN=1842/220=8.37断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1>=8.37×1.1=9.21A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，2×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第五回路：普通插座回路该回路共有8个插座,设每个插座容量为（200W）。一般插座回路的额定容量取Pe=1.6kWKd=0.8cosφ=0.95tanφ=0.33Pc=Pe×Kd=1.6×0.8=1.28kWQc=Pc×tanφ=1.28×0.33=0.42kvarSc=1.347VAIc=SC/UN=1347/220=6.12A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic,Kzd1=1.1,Izd1≧6.12×1.1=6.732A.工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为4mm²的BV聚氯乙26 烯绝缘铜导线。故普通插座回路选择NB1-L40C20型断路器，3×4mm²的BV聚氯乙烯绝缘铜导线，穿直径25的PVC管沿地面暗敷设。第三章照明系统的设计3.1光源、灯具的选择3.1.1照度计算目的是根据照明场所要求的照度值及其它条件来决定它安装的数量，也可以先将照明器布置好，然后根据场所的实际条件计算照度值，以判断是否符合照度标准。本次设计用利用系数法进行照度计算：设该建筑物层高3.0米，窗高1.8米；卫生间，玄关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米；顶棚反射比ρc=0.7，墙面反射比ρw=0.75，地面反射比ρf=0.25，玻璃反射比ρ=0.1；根据居住建筑照度标准值要求：客厅平均照度值为200（lx），卧室为150（lx），厨房为100（lx），书房为300（lx），餐厅150（lx），卫生间为100（lx），玄关为100（lx），楼梯间为50（lx）。公式：N=Eav------平均照度A-------房间面积Фs------灯具的光通量u-------利用系数K---------维护系数u取0.4；K取0.8.3.1.2灯具的选择和数量A户型1.主卧室26 房间面积A=10.89m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==150*10.89/(4800*0.4*0.8)=1.06取N=1个选用一个YG2-1型双管荧光灯。2卧室房间面积A=9.9m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==150*9.9/(4800*0.4*0.8)=0.967取N=1个选用一个YG2-1型双管荧光灯。3起居室房间面积A=21.6m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==300*21.6/(4800*0.4*0.8）=4.22取N=4个选用两个YG2-1型双管荧光灯。4卫生间面积A=4.8m2。采用YG4-2型密闭型荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*4.8/(4800*0.4*0.8）=0.31取N=1个。考虑到灯具布置美观选用一个YG4-2型密闭型荧光灯。5.餐厅餐厅面积分别为A=5.3m2用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到200（lx），K=0.8。餐厅灯具的个数：N==100*5.3/(4800*0.4*0.8）=0.345取N=1个考虑到灯具布置美观选用1个YG2-1型双管荧光灯。6.厨房面积A=6.09m2。采用YG6-2型吸顶式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的26 个数：N==100*6.09/(4800*0.4*0.8）=0.396取N=1个。考虑到灯具布置美观选用一个YG6-2型吸顶式荧光灯。7.南阳台面积A=5.6m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*5.6/(2400*0.4*0.8）=0.729取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。且设置为防水防尘灯。8.北阳台面积A=2.86m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*2.86/(2400*0.4*0.8）=0.372取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。且设置为防水防尘灯。9.过堂面积A=5.4m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*5.4/(2400*0.4*0.8）=0.7取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。B户型1卧室房间面积A=11.88m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==150*11.88/(4800*0.4*0.8)=1.1取N=1个选用一个YG2-1型双管荧光灯。26 2起居室房间面积A=9m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==300*9/(4800*0.4*0.8）=1.75取N=2个选用两个YG2-1型双管荧光灯。3.厨房面积A=3.2m2。采用YG6-2型吸顶式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*3.2/(4800*0.4*0.8）=0.21取N=1个。考虑到灯具布置美观选用一个YG6-2型吸顶式荧光灯。4卫生间面积A=6.1m2。采用YG4-2型密闭型荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*6.1/(4800*0.4*0.8）=0.39取N=1个。考虑到灯具布置美观选用一个YG4-2型密闭型荧光灯。5.南阳台面积A=5.04m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*5.04/(2400*0.4*0.8）=0.656取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。且设置为防水防尘灯。C户型1主卧室房间面积A=14m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。26 灯具的个数：N==150*14/(4800*0.4*0.8)=1.36取N=1个选用一个YG2-1型双管荧光灯。2卧室房间面积A=11.7m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==150*11.7/(4800*0.4*0.8)=1.14取N=1个选用一个YG2-1型双管荧光灯。3卫生间面积A=3.71m2。采用YG4-2型密闭型荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*3.71/(4800*0.4*0.8）=0.24取N=1个。考虑到灯具布置美观选用一个YG4-2型密闭型荧光灯。4.厨房面积A=4.4m2。采用YG6-2型吸顶式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*4.4/(4800*0.4*0.8）=0.286取N=1个。考虑到灯具布置美观选用一个YG6-2型吸顶式荧光灯。5.南阳台面积A=9.24m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*9.24/(2400*0.4*0.8）=1.2取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。且设置为防水防尘灯。6.西阳台26 面积A=2.7m2。采用YG1-1型简式荧光灯，每个照明器内可装1个荧光灯管，功率为40W，额定光通量是2400lm，要求照度达到100（lx），K=0.8。灯具的个数：N==100*2.7/(2400*0.4*0.8）=0.35取N=1个。考虑到灯具布置美观选用两个YG1-1型单管荧光灯。且设置为防水防尘灯。7起居室房间面积A=8.9m2。采用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到100（lx），K=0.8。灯具的个数：N==300*8.9/(4800*0.4*0.8）=1.73取N=2个选用两个YG2-1型双管荧光灯8.餐厅餐厅面积分别为A=6.0m2用YG2-1型简式荧光灯，每个照明器内可装2个荧光灯管，功率为40W，额定光通量是4800lm，要求照度达到200（lx），K=0.8。餐厅灯具的个数：N==100*6.0/(4800*0.4*0.8）=0.391取N=1个考虑到灯具布置美观选用1个YG2-1型双管荧光灯。3.2照明负荷计算3.2.1负荷计算规范依据«住宅电气设计规范»（GB50096-1999），用电负荷标准及电度表规格按下表进行设计用电负荷标准及电度表规格建筑面积（S）每户用电负荷标准（KW）电度表规格（A）26 65--90610（40）90--200815（60）干线的需用系数可用接在同一相电源上的户数范围选取，见下表：户数3456789101214系数10.930.840.750.70.660.620.580.50.47户数161820222425~100125~200系数0.460.440.430.420.410.40.33本住宅有五户，共有A.B.C三种户型，A户型建筑面积为65m²,选额定功率为6kw,B户型建筑面积为40m²，选定额定功率为4kw,C户型建筑面积为70m²，选定额定功率为6kw.3.2.2住户配电箱的负荷计算具体如下：A户型：照明WL回路负荷为0.6KW0.6/0.22/0.9=3.03A选断路器：断路器的整定值：3.03=3.33A26 断路器的额定值：3.03=3.64A根据该数值，选断路器为S262-C16-10A/2P。选导线：3.03/0.6=5.05A根据该数值，选BV绝缘导线截面积。Ｂ户型：照明WL回路负荷为0.36KW0.36/0.22/0.9=1.82A选断路器：断路器的整定值：1.82=2.00A断路器的额定值：3.03=2.2A根据该数值，选断路器为S262-C16-10A/2P。选导线：1.82/0.6=3.03A根据该数值，选BV绝缘导线截面积。C户型：照明WL回路负荷为0.48KW0.48/0.22/0.9=2.42A选断路器：断路器的整定值：2.42=2.66A断路器的额定值：2.42=2.904A根据该数值，选断路器为S262-C16-10A/2P。选导线：2.42/0.6=4.03A根据该数值，选BV绝缘导线截面积。26 用户箱的负荷计算A用户Pj=8KWIj===40.4A选断路器：断路器的整定值：A断路器的额定值：A根据该数值，按大一级考虑，选插座断路器S262-C63-50A/2P。选导线：AC用户Pj=6KWIj==6/0.22*0.9=30.30A选断路器：断路器的整定值：I=1.1Ij=1.1*30.3=33.33断路器的额定值：I=1.2Ij=1.2*30.3=36.36根据该数值，按大一级考虑，选插座断路器S262-C63-50A/2P。选导线：I=I/0.6=30.30/0.6=50.5A根据该数值，查得选导线BV-3X16，管径为PVC40FC。B用户Pj=4KWIj==4/0.22*0.9=20.2A选断路器：断路器的整定值：I=1.1Ij=20.2*1.1=22.22A断路器的额定值：I=1.2Ij=20.2*1.2=24.24A根据该数值，按大一级考虑，选插座断路器S262-C63-50A/2P。选导线：I=I/0.6=24.24/0.6=40.4A根据该数值，查得选导线BV-3X16，管径为PVC40FC26 2总配电箱负荷计算22/0.22/0.9=111.1A选断路器：断路器的整定值：111.1A=122.2A断路器的额定值：111.1A=133.3A根据以上数值，选断路器NS-400-315A/4P-300mA。选导线为VV22-4X185，管径为SC100-FC，WC。3公共回路Pj=1KWIj==5.05A选断路器：断路器的整定值：A断路器的额定值：A根据该数值，选插座断路器S262-C20-16A/2P。选导线：A根据该数值，选导线截面积。所以进户电缆为：VV22-4185-SC100-FC单元箱到用户箱导线：BV-3X16PVC40WCFC户内照明回路：BV-22.5-PVC20-CC电度表的选择：计算电能表按当地供电局有关规定，安装本设计为集中计量,分户供电。电能表为10（40）A，安装位置依实际情况而定。断路器应有漏电保护功能，依«民用建筑电气设计规范»，漏电断路器漏电动作电流总闸为300mA，户内总闸为30mA。保护等级不允许超过三级。隔离开关的选择：电流整定值大于上一级断路器电流值单元配电箱处型号为E273-220A,用户配电箱处型号为：E242-63A第4章电气设备的选择26 4.1低压开关柜的选择低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。产品符合GB7251.1-2005《低压成套开关设备》（IDTIEC60439-11999)标准规定。低压开关柜属于列入3C认证强制性认证产品《目录》的产品。GCK抽出式开关柜G是封闭式开关柜C是抽出式K是控制中心　　*周围空气温度不得超过+40℃，不低于-5℃，而且在24h内其平均温度不得超过+35℃。　　*空气清洁，在最高温度为+40℃时，其相对湿度不得超过50﹪，在较低温度时，允许有较大的相对湿度。　　*污染等级3级。　　*安装场地的海拔不得超过2000m。4.2漏电保护器的选择4.2.2　选择漏电保护器应按照使用目的和根据作业条件选用：按保护目的选用：①以防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。单相220V电源供电的用电设备，应选用二级二线式或单极二线式漏电保护器。4.2.2线路漏电保护装置动作电流对照明线路和居民生活用电的单相回路：I∆n≥Im/2000I∆n——漏电保护装置的动作电流，A；Im——电路最大供电电流，A；单相二、三孔暗插座单相二、三孔防溅暗插座单相三孔暗插座单相三孔防溅暗插座（2*100W/10A)（2*100W/10A）(1000W/16A)(1000W/16A)I∆n漏电保护装置的最小动作电流2mA2mA8mA8mA参考资料26 1.《低压配电装置及线路设计规范》GB50054-95；2.《通用用电设备配电设计规范》GB50055-93；3.《火灾自动报警系统设计规范》GB50116-98；4.《建筑照明设计标准》GB50034-2004；5.《电力工程电缆设计规范》GB50217-956.《公共建筑节能设计标准》DBJ14-036-20067.《民用建筑电气设计规范》JGJ16-20088.《建筑物防雷设计规范》GB50057-20109.《供配电系统设计规范》GB50052-200910.其它相关的国家规范及标准课程设计总结为期一个星期的课程设计，过程很辛苦，但自己真的学到了很多。从最初的不会CAD，到现在每一步学着自己画，其中的一步步只有自己知道吧。不可否认，这次的的课程设计让我有很多的收获，通过本次设计，在老师的细心指导下，我掌握了照明设计的基本思路，了解了相应规范条文，懂得了如何把所学的理论知识和实际问题相互融会贯通,为即将到来的毕业设计奠定了坚定的基础。当然设计中还有很多不足，还有很多欠缺的地方，考虑的不是很周详。不过在这次的课程设计中我懂得了知识是要进一步掌握和学习，才能融会贯通。在大学生活的最后这半年里我要更加努力的学习，完善自己的专业知识，提高自己的实践能力。这次课程设计让我懂得很多，不仅包括相应的专业知识，有照明灯具的选型、排布等，还有插座的选型、排布，以及CAD的一些相关操作知识，另外更我觉得更有意义的在于，我们从不会到会，从不懂到懂的这样一个学习过程，让我体会到只有真正地付出心思和功夫，才能做出成果。当然因为知识的局限，其中肯定还有许多不足之处，需要进一步地改进。以后我会更珍惜这样的机会，去努力做出更好的结果。课程设计的过程中，有着很多超出书本的只是范围，在完成课程设计的过程中，自己也学会从图书馆查阅自己需要的资料。虽然很忙碌，但更多的是收获。希望可以多多接触这种考验自己综合能力的课程设计。在设计住宅强电部分时，也让我清晰认识到建筑电气技术这门功课的重要性，从插座的布置到照26 明设计，必须掌握一定的基础知识才能进行设计，更多的是未知的知识，必须查阅相关资料。在此同时，要注意理论和实际的联系，考虑的建筑实际情况时，不可一味的书本为主，必须从实际出发，做出变更。我认为，在次的课程设计中，不仅培养了独立思考、动手操作的能力，在各种其它能力上也都有了提高。更重要的是，我们学会了很多学习的方法。而这是日后最实用的，真的是受益匪浅。要面对社会的挑战，只有不断的学习、实践，再学习、再实践。这对于我们的将来也有很大的帮助。以后，不管有多苦，我想我们都能变苦为乐，找寻有趣的事情，发现其中珍贵的事情。就像中国提倡的艰苦奋斗一样，我们都可以在实验结束之后变的更加成熟，会面对需要面对的事情。回顾起此课程设计，至今我仍感慨颇多，从理论到实践，在这段日子里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题，可以说得是困难重重，但可喜的是最终都得到了解决。设计的过程也非常感谢老师的细心指导。26'
