别墅脚手架施工方案

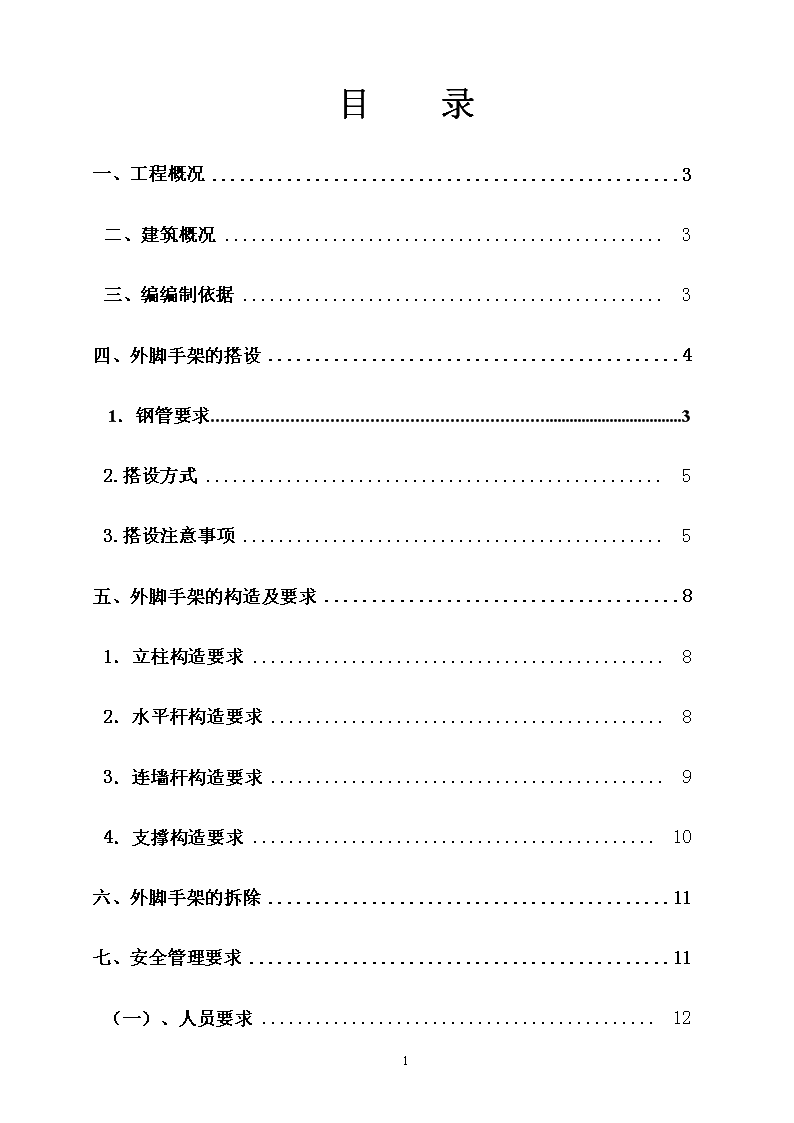

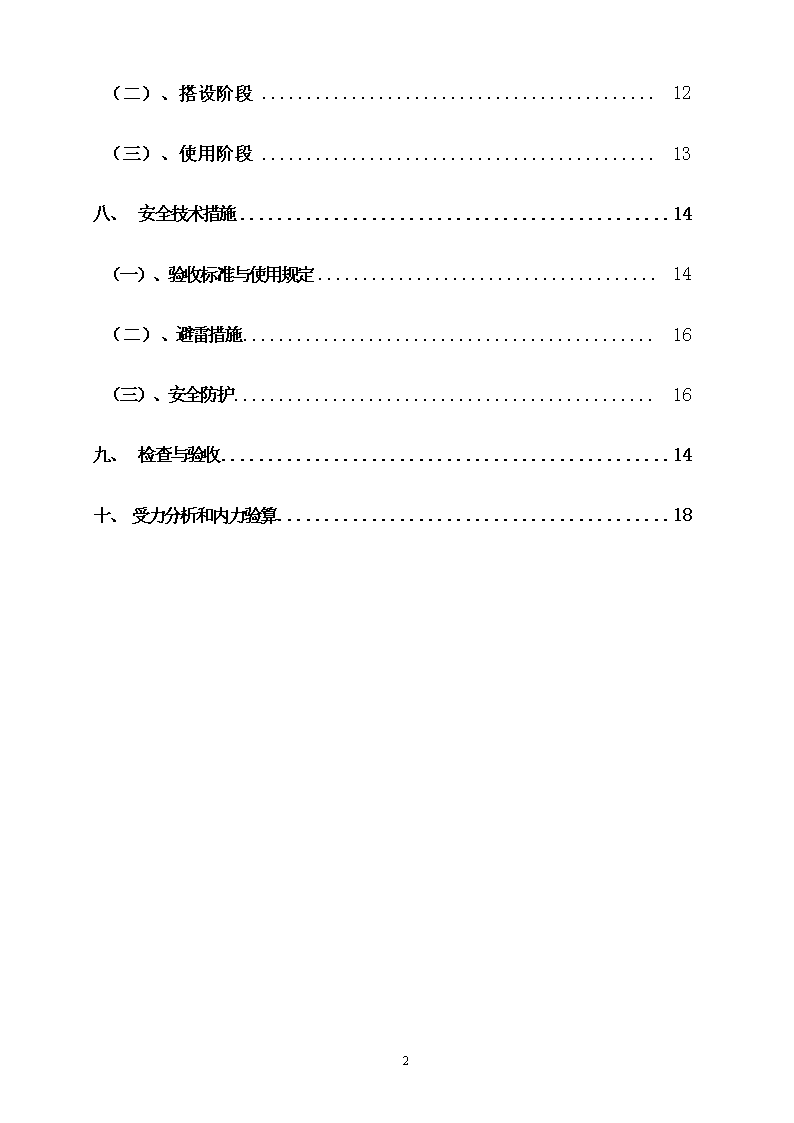

'上海市闵行区马桥镇81号地块脚手架施工方案编制人：审核人：审批人：编制单位：江苏竑成集团建设有限公司日期：2015年月日24 目录一、工程概况3二、建筑概况3三、编编制依据3四、外脚手架的搭设41．钢管要求.....................................................................................................32.搭设方式53.搭设注意事项5五、外脚手架的构造及要求81．立柱构造要求82．水平杆构造要求83．连墙杆构造要求94．支撑构造要求10六、外脚手架的拆除11七、安全管理要求11（一）、人员要求1224 （二）、搭设阶段12（三）、使用阶段13八、安全技术措施14（一）、验收标准与使用规定14（二）、避雷措施16（三）、安全防护16九、检查与验收14十、受力分析和内力验算1824 一、工程概况本工程为上海市闵行区马桥镇81号地块工程施工项目，建设地点位于上海闵区,基地东临昆阳北路,南侧紧临别墅社区,西侧与北侧紧临高尔夫俱乐部。本工程16#及地下车库为框架结构，桩筏基础,主楼为剪力墙结构,桩承台基础,结构安全等级为二级，设计等级为乙级，建筑抗震设防烈7度。屋面防水等级为I级，建筑物耐火等级为二级，设计合理使用年限为50年。二、建筑概况本工程为上海市闵行区马桥镇81号地块工程，一层地下为车库，设备用房，16#为社区配套用房，主楼为多层住宅，建筑层高最高为13.65m，总建筑面积为62836.3m2,其中地上建筑面积为42200.7m2,地下建筑面积为20635.6m2。墙体材料采用±0.000以下采用砼空心砌块，砌筑砂浆采用Mb10.0水,并采用Cb20砼灌芯；±0.000以上内墙采用蒸压加气砼砌块，采用M7.5砖用干粉砂浆；外墙采用粉煤灰加气砼砌块，RM5混合砂浆砌筑。本工程层高：±0.000相当于绝对标高5.8m。地下室底板面高为-5.35m,顶板高为-1.5m,层高为3.85米；±0.000以上层高为一层3.3米；二层3.1米。三层3.3m,四层3.2m，闷顶高度为12.8m,坡屋顶高度15.8米。本工程层高：±0.000相当于绝对标高5.8m。地下室底板面高为-5.35m,顶板高为-1.5m,层高为3.85米；主楼±0.000以上层高为一层3.3米；二层3.1米。三层3.3m,四层3.2m，闷顶高度为12.8m,坡屋顶高度15.8米。三、方案编制依据3.1、施工图纸3.2、现行施工规范：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；《施工现场临时用电安全技术规范》JGJ46—2005；《建筑施工安全检查标准》JGJ59—99；24 《建筑地基基础设计规范》GBJ7；《建筑结构荷载规范》GBJ9；《混凝土结构设计规范》GBJ10。四、外脚手架的搭设1、钢管采用外径48mm壁厚3.5mm钢管，其材质应符合要求，并且每米质量为3.84kg。管面无凹凸，无庇点、裂纹及变形，对弯曲、压扁、锈蚀严重的禁止施工。如钢管要求切割，两端切口须平直，严禁斜口、毛口、卷口等现象。用于外墙脚手架钢管应涂刷标准黄色，对用于防护栏杆、进出口通道踢脚管等洞口围护处，按规定刷红白相间的醒目标志。有下列情形之一的钢管不许用在工程上：1）钢管表面有裂缝的；2）钢管有空洞的；3）钢管表面压痕深度大于0.5mm的；4）钢管内外表面锈蚀深度大于0.5mm的；5）钢管租赁使用超过8年的；6）经检测力学性能达不到要求的。2、扣件的规格及要求扣件采用直角扣件、对接扣件、回转扣件三种，扣件应采用锻造铸铁，符合国家《可锻造铸铁分类及技术条件》的规定要求，扣件的附件采用的材料应符合《碳素结构钢》（GB-T7002006）的规定。扣件不得有裂纹、气孔、不宜有疏松、砂眼等其它影响使用性能的铸铁缺陷；扣件活动部位转动灵活，旋转面间隙应小于1mm；扣件表面应经常进行防锈及除锈处理；严禁使用不合格、锈蚀、有裂纹和滑牙的扣件。24 3、脚手板及密目网、安全网及垫板。脚手板应采用木板，材质不低于国家等木材的标准杉木或松木，木板厚度不小于50mm。板宽200～300mm，脚手板两端使用铁皮包扎好，严禁使用有扭纹、破裂和斜横的木板。（或使用竹笆片进行铺设，比较轻便，适用于悬挑脚手架的使用）。密目网及安全网应选用优质产品，网眼大小及抗拉强度及防老化性能应符合要求，必须选用建设局规定产品。垫板宜采用长度不小于2跨、厚度不小于50mm宽度不小于400mm的木板，专用钢支座钢板厚8mm，座高150mm，俗称“铁靴”。2.搭设方式、本工程均采用落地式双排扣件钢管脚手架，架子宽度为1000㎜，内侧钢管距外墙边线300㎜，立杆间距1500㎜，水平杆步距为1800㎜。连墙杆按二步三跨设置，采用刚性连接，。每5～7根立杆设一道剪刀撑，同时按规定随架设置安全网、安全护拦、安全挡拦及安全装置。（见双排钢管脚手架搭设示意图）、从三层开始每层每栋各搭设一个卸料平台，卸料平台洞口两侧为双立杆，副立杆高出洞口2步，每个节点设置一根斜腹杆，当斜腹杆在一跨内跨越2个步距时，在相交的纵向水平杆处，增设一根水平杆，将斜腹杆固定在其伸出端。、地基土分层夯实，面上浇灌100mm厚C20砼。3.搭设注意事项在铺设脚手板的操作层上必须设踢脚板和防护栏杆，踢脚板高度300mm，防护栏杆高度不小于1.2m，用ф48×3.0钢管搭设，与立柱用直角扣件扣死，脚手板应满铺，对头铺，在脚手板接头处，必须安设双横档。①24 在外架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结，确保搭设过程的安全。②脚手架里、外两排立杆搭设均要竖直，相邻两立杆的接头上下应错开150cm，并不得在同一步距内，搭设第一节立杆时应选用长短不一的钢管。③搭设脚手架大横杆应安装水平，在同一步距内纵向水平高低差不得超过6cm，同一步距内里、外横杆接头应相互错开，同一跨间上下横杆的接头应错开≥500mm，相邻横杆接头不宜设置在同一步距或同一跨度内。（具体做法见下示意图）双排落地式钢管脚手架搭设见下示意图24 500150④小横杆的搭设应与大横垂直，小横杆两端应伸出大横杆外150cm以上。⑤搭设过程中应随时校正杆件垂直度和水平偏差，避免偏差过大。24 ⑥剪刀撑从底到顶连续布置，剪刀撑两端的扣件距邻近主接点不能大于150mm。(见示意图)⑦加强对使用材料的检查，检查钢管是否合格，是否变形，检查扣件是否松动，螺栓螺纹是否有损，检查钢管型号、质量等，不合格的材料一律不准在本工程中使用，严禁使用变形和不合格的扣件、钢管和钢丝绳。⑧大横杆的对接扣件，开口应朝架子内侧，螺栓向上，十字形扣件不得使用开口朝下，螺栓应适度拧紧。五、外脚手架的构造及要求1．立柱构造要求（1）立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，开口向建筑物一面。（2）立柱上的对接扣件应交错布置，两个相邻立柱接头不能在同一步距内，两相邻立柱接头在高度方向上错开的距离不应小于500mm，各接头中心距主节点的距离应不大于步距的1/3。（见示意图）（3）立柱顶端应高出建筑物檐口上皮高度不小于1.5m。（4）架手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。2．水平杆构造要求（1）纵向水平杆设于横向水平杆之下，固定在立柱的内侧，并采用直角扣件与立柱扣紧，纵向水平杆与立柱的连接采用扣件固定。（2）纵向水平杆一般采用对接扣件开口向上连接。相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平错开距离不应小于500mm，并应避免设在纵向水平杆的跨中；搭接接头长度不应小于1m，并应等距设置不少于3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。（3）纵向水平杆的长度一般不小于3跨，并不大于6m。24 （4）每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。（5）操作层上非主节点处的横向水平杆宜根据支承脚手板需要等间距设置，最大间距不应大于柱距的1/2。3．连墙杆构造要求连墙杆的布置：本工程采用钢管和扣件组合的连墙杆，连墙杆采用φ48×3.0钢管，在第一步大横杆及以上每二步三跨设置拉结杆，将架体附着到梁上。连墙杆与脚手架的连接采用扣件连接，连墙杆与建筑物的连接采用梁内预埋管扣件连接。连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm。连墙杆的设置及其牢固可靠是关系到脚手架的失稳破坏、倾覆的重要关键。连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍为下斜，不容许向上翘起。见下图24 4．支撑构造要求大横杆小横杆主立杆3.300连墙杆预埋管连墙杆预埋管连墙杆预埋管落地式脚手架连墙件示意图（1）剪刀撑的设置应符合下列要求：、每道剪刀撑跨越立柱的根数宜在5-7根。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角在45度~60度之间。、双排脚手架，必须在外侧立面的两端各设置一道剪刀撑，由底至顶连续设置，中间每道剪刀撑相连接。、剪刀撑斜杆的接头除顶层可以采用对接外，其余各接头均必须采用搭接扣件连接，剪刀撑采用搭接方式接长应不少于三个扣件连接固定，搭接长度不应小于1m，端部扣件盖板的边缘至杆端距离不应小于100mm。、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。24 （2）横向支撑的设置应符合下列要求：、横向支撑的斜杆应在1～2步内，由底至顶层呈之字型连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。、后浇带、塔吊等脚手架断开处必须设置横向支撑予以加强。、架体上开洞的构造要求：井架等运输机械要求在架体上开洞作为出入口，不允许断开立杆，并要求加设斜杆及设置横向支撑予以加强。洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。洞口两侧增设的横向支撑应伸出增设的斜杆端部。增设的短斜杆端部应用双扣件扣死。六、外脚手架的拆除1、拆除的顺序为：安全网—→垫铺板—→防护栏杆—→斜杆—→连墙杆—→大横杆—→小横杆—→立杆，一步一清，一杆一清。2、安全措施：1）根据国家城乡建设环境保护部规定，凡不宜从事高空作业人员，一律不准进行脚手架的架设工作，并禁止酒后上班作业，脚手架严禁与其它受力构件相连接，实行持证上岗，搭设过程中，严格执行交接班手续，执行上下岗检查制度。2）遇恶劣天气，如大风、大雨、下雪后，应对脚手架认真检查，发现隐患及时排除。3）脚手架使用完毕，在进行整体拆除前，应有施工负责人召集技术、技监（安全）、操作班组进行整体检查确认无严重损坏情况后，即可进行交底，布置拆除工作。如脚手架存在有严重隐患或者损坏情况，应进行整段加固后，方可进行拆除，拆除时由安全技术交底记录或技术监督部门派专员现场进行监护知道。24 4）拆除现场必须设警戒区域，张挂醒目的警戒标志，警戒区域内严禁非操作人员通行或者在脚手架下方继续组织施工，地面监护人员必须履行职责。5）仔细检查吊运机械包括锁具是否安全可靠，吊运机械不允许搭设在脚手架上，应另外设置。如遇强风、雨、雪等特殊天气，不应进行脚手架的拆除，夜间实行脚手架的拆除作业，应装备良好的照明。6）所有高空作业人员应严格按照高处作业的规定执行和遵守安全纪律、拆除工艺要求，并自设人员负责监督执行。建筑物内所有窗户必须关闭好，不允许向外开启或向外伸挑物件。7）拆除人员进入岗位后进行检查，加固松动部位，清除步层内尚留的材料、物件及垃圾。所有清理物应按安全技术要求输送至地面，严禁高处抛掷。8）所有连墙体件、斜拉杆、隔排措施，登高措施必须随脚手架步层拆除同步进行下降，不准先行拆除。所有杆件和扣件，在拆除时应分离，不允许杆件上附着扣件输送地面。七、安全管理要求（一）、人员要求1.脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工，上岗人员应定期体检，体检合格者方可发上岗证持证上岗。2.搭设、拆除脚手架人员必须严格按高空作业的安全要求作业，必须戴安全帽、安全带，穿防滑鞋，工具必须用绳固定在身上，避免滑落或坠物伤人。（二）、搭设阶段1.脚手架的构配件质量必须按有关规定要求进行检验，合格后方准使用。2.脚手架搭设应按下列阶段进行质量检查，发现问题应及时校正。a.安装完成及脚手架搭设前。b.每搭设完10m高度后；c.操作层上施加荷载前；24 d.达到设计高度后。3.脚手架的搭设质量必须符合规定要求并检查验收后方可投入使用。（三）、使用阶段1.操作层上的施工荷载应符合设计要求，不得超载；不得将模板支撑、缆风绳、泵送砼及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。2.六级及六级以上大风和雨天应停止脚手架作业。3.应设专人负责对脚手架进行经常检查和保修，在六级大风与大雨后及停用超过一个月后复工前必须经检查后方可上架操作；4.各主节点处杆件的安装，拉结杆、支撑、门洞等的构造是否符合规定要求，安全防护措施是否符合要求等保证项目必须检查后方可使用。5.在脚手架使用期间，严禁任意拆除下列杆件：(1)节点处的纵、横向扫地杆；⑵连墙杆；⑶支撑；⑷栏杆、挡脚板。要拆除上述任一杆件应采取相应的安全措施，并报主管部门批准后方可实施。6.在拆模层及结构施工层的脚手架安全网内侧，设置一道密眼钢丝网，拆模及结构施工完成后周转使用，以防止拆模层及结构施工层的钢管、钢筋等冲破安全立网坠物伤人。7.在脚手架上进行电、气焊作业时，必须有防火、电措施和专人看守。8.工地临地用电线路的架设及脚手架接地、防雷措施等应按国家现行标准《施工现场临时用电安全技术规范》的有关规定执行。9.在建筑外边线内侧1～1.5m的楼板面预留短钢筋头，焊接1.2m高的钢筋栏杆或钢管栏杆，以作好水平安全防护。10.按有关规定的要求设置兜底网、层间网、随层网，其中层间网的间距不得大于4层。24 11.架子工长必须安排专人加强对安全网、脚手板、防护栏杆、防护棚等安全设施的检查，发现破损、断线、封闭不严、固定不牢固等现象及时加以整改和完善。12.在施工期间遇有雷雨时，脚手架上的操作人员应立即离开。八、脚手架搭设安全技术措施1、脚手架验收标准规定结构应符合设计及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的规定，个别部位的尺寸变化应经过技术主管及安全主管同意，并在允许的调整范围内。节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到40～65N·m。管脚手架立杆垂直度应≤1/500，且应同时控制其最大垂直偏差值不大于75mm。旧扣件使用前应进行质量检查，有裂缝变形的严禁使用，出现滑丝的螺栓必须更换；外架水平杆的水平偏差应≤1/250，且全架长的水平偏差值不大于50mm。外脚手架必须由持有效上岗证的人员搭设，随楼层的增高逐层对其进行检查及分段验收，不符合要求的应迅速整改。2、脚手架使用规定脚手架的验收和日常检查按以下规定进行，检查合格后方允许投入使用或继续使用：（1）搭设完毕后；（2）连续使用达6个月；（3）施工中途停止使用超过15天，在重新使用前；24 （4）在遭受暴风、大雨、在雪、地震等强力因素作用之后；（5）在使用过程中发现有显著变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时；（6）由上一次检验后满30天及脚手架做重大更改后，由项目部组织对脚手架的彻底检查。脚手架的施工和使用设专人负责，并设安全监督检查人员，确保脚手架的搭设和使用符合设计和有关规定要求。施工荷载控制在3kN/m2以内；结构作用面为一层，装修作用面为两层。在架面上堆放的材料应码放整齐稳固，不影响施工人员的通行和操作，严禁上架人员在架面上奔跑、退行或倒退拉车；在作业中，禁止随意拆除脚手架的基本构件杆件。整体性杆件、连接、紧固件和连墙件。确因操作需要临时拆除时，必须经主管人员同意，采用相应弥补措施，并在作业完毕后，及时予以恢复。作业人员在架上的最大作业高度应以可以正常操作为度，严禁在架板上加垫器物或单块脚手板以增加操作高度；工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物，严禁在架上戏闹和坐在栏杆上等不安全处休息；人员上下脚手架必须设安全防护的出入通道，严禁攀援脚手架上下；每班工人上架作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离；24 在每步架的作业完成后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。在使用过程中，应定期对脚手架进行全面检查并作好记录，严禁乱堆乱放，应及时清理各层堆积的杂物。不得将脚手架构件等物从过高的地方抛掷，严禁随意拆除已投入使用的脚手架构件。钢管上严禁打孔。3、脚手架避雷措施钢管架应设置避雷针，脚手架搭设至顶后在脚手架四周立杆上设置1m高的32×3镀锌钢管作避雷针。并将上层樘杆全部拉通与建筑物避雷带连通，形成避雷网络,并检测接地电阻不大于30Ω。4、脚手架安全防护在脚手架外侧边缘设置挡护高度1.2m的栏杆和200mm高挡脚板，且栏杆间的净空高度应≤0.6m。在脚手架外侧设置密目式安全网，防止人或物掉落至脚手架外侧，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。同时防止楼层内扬尘污染环境。每隔5步设置隔离网，其设置应符合国家标准《安全网》（GB5725-2009）。在建筑物的出入口及施工电梯的走道、办公室及仓库应设置安全防护棚。24 本工程外脚手架立杆、横杆、剪刀撑等连接均采用扣件连接，连墙杆采用螺栓连接，在验收脚手架时，要特别注意扣件的紧固程度，采用随机抽样的办法进行检查，其抽样检查数目及质量判定标准应符合有关规定。对于拧紧力矩超过65N·m的扣件，必须认真检查扣件有无裂缝、变形，如果发现扣件有上述弊病应将扣件调换，调上的扣件的螺栓应紧固至40—65N·m。上下脚手架必须设安全防护物出入通道，严禁攀援脚手架之下。每班工人上架作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业；发现异常和危险情况时，应立即通知所有架上人员撤离。外脚手架必须及时维修加固,以达到坚固稳定,确保施工安全。卸料时各构配件严禁抛掷至地面；脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗；作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；脚手架使用期间严禁拆除主节点处的纵、横向水平杆纵、横向扫地杆、连墙件。九、检查与验收1、新钢管必须有产品合格证，有质检报告。2、旧钢管应就每根锈蚀程度进行检查。3、新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证。24 4、旧扣件使用前应进行质量检查，有裂缝，变形的严禁使用，出现滑丝的螺栓必须更换，新旧扣件均应进行防锈处理。5、搭设脚手架人员必须戴安全帽、系安全带穿防滑鞋。6、定期对脚手架进行安全检查并维护加固。7、搭拆脚手架时，地面应设围拦和警戒标志，并派专人看守，严禁非操作人员入内。十、受力分析和内力验算本工程永久荷载为：脚手架自重（包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等自重）、构配件自重（包括脚手板、栏杆、挡脚板、安全网等防护设施的自重）。可变荷载为：施工荷载（按结构脚手架3KN/㎡）针对本工程的特点，具体对横向、纵向水平杆、立杆、扣件抗滑力、挠度进行验算并考虑到施工和材料的影响，按规范JGJ130-2001要求取值，钢管壁厚根据实际厚度Ф48*30。普通钢管脚手架计算(一)一、计算参数双排落地式钢管脚手架搭设高度H=12.8m（按闷顶高度）n=8[步数]*1.8[步距]立杆横距Ib=1000mm立杆纵距Ia=1500mm步距h=1800mm脚手架管的选用(Φ48*3.0)参数计算截面模量W=4490mm3截面面积A=424mm224 钢筋的弹性模量E206000N/mm2回转半径i15.95mm截面惯性矩l107800mm4二、脚手架计算大横杆的计算把大横杆简化为连续三跨梁来计算图如下：、荷截计算自量标准为0.35KN/m2　　恒荷载计算　　　架板0.35*la/30.35*1000*1.5/3175.00N/M钢管自量33.333.30N/M小计g208.30N/M活荷载计算　　　结构脚手架施工荷载P=3000N/M2q=p*lb/3　　q3000*1.00/31000.00N/M2、强度计算　　　荷载作用下的弯矩M的计算M=0.125*(g*1.2+q*1.4)*la2　0.125*(208.30*1.2+1000*1.4)*1.52464.05N/M大横杆强度的验算δ=M/W　　464.05*1000/4490103.35N/MM2　103.35N/MM2≦[f]=205N/MM2　　24 3、挠度验算W=0.677*(g*1.2+q*1.4)*la4/(100*E*l)　　　(0.677*(208.3*1.2+1000*1.4)*15004)/(100*2060000*10780000)2.55MM　W=2.55MM≤[W]Ia/150=10MM　　　满足要求　　　　　　荷载作用下的中间支座反力计算R=1.1*(g*1.2+q*1.4)*la　　　1.1*(208.3*1.2+1000*1.4)*1.52722.43N(二)、小横杆的计算　　　小横杆只考虑大横杆产生的集中力作用,计算简图如下强度验算　　　计算集中力作用下的弯矩M*C　　集中力R到支座的距离C=Ib/3　　　1000/3333.33MM　M=R*C　　　2722.43*0.333906.57N/M小横杆的验算δ=M/W　　　906.57*1000/4490201.91N/MM2　201.91N/MM2≤[f]=205N/MM2　　24 　满足要求　　2、挠度验算W=R*C*（3Ib2-4C2）/（24*E*l）　　　(2722.43*333*(3*10002-(4*3332)))/(24*206000*107800)4.35MM　4.35MM≤[w]=lb/150=6.67　　　满足要求　　验算小横杆和立杆间扣件抗滑承载力　　　根据实际情况可知R1=0.5*R　　　0.5*2722.431361.22N则小横杆和立杆间的扣件受力[R1+R]　　1361.22+2722.434083.65N其中：RC为扣件抗滑承载力设计值见规范表5·1·74083.65N≤RC=8000N　　　满足要求　　三、立杆计算　　　恒荷载计算　　　大横杆自量33.3*Ia*4　　　33.3*1.5*4199.80N小横杆自量33.3*(Ib+a)*1　　　33.3*(1.0+0.30)*143.29N扣件自量15*690.00N脚手架板自量175.00*Ia*Ib　　　175.0*1.5*1.00262.50N栏板及挡板自量140*Ia　　　140*1.5210.00N　N1805.59N活荷载计算N2=P*Ia*Ib　　24 　3000*1.5*1.25400.00N/m2活荷载的层数n"=2　　风荷载的计算　　　计算参数　　　风压高度变化系数uz=1.13　　脚手架风荷载体型系数us=1.04　　基本风压W0=0.4KN/M2　　　WK=0.7*uz*us*w0　　0.7*1.13*1.04*0.40.33kN/m21、立杆内力计算　　　立杆自重N3=33.3*H　　　33.3*14.5482.85N有关参数的计算　　　计算长度l0=k*µ*h　　　1.155*1.50*1.62.77m长细比λ=l0/j　　　2.77*1000/15.95173.67　　173.67≤[λ]=210　　查规范中的附表C可查得Φ=0.237　　组合风荷载作用下　　　立杆底端的轴力N=(n*N1/2+N3)*1.2+0.85*(n"*N2/2)*1.4　　　(9*805.59/2+482.85)*1.2+0.85*(2*5400/2)*1.411355.61N风荷载下的立杆段弯距值M=0.85*1.4*WK*Ia*h2/10　　　0.85*1.4*330*1.5*1.62150.8N.M立杆稳定性验算N/（Φ*A）+M/W　　24 　11355.61/(0.237*424)+150.8/4490113.04N/MM2　113.04/MM2≤[f]=205N/MM2　　　满足要求　　3、不组合风荷载作用下　　　立杆底端的轴力N=(n*N1/2+N3)*1.2　　　(9*805.59/2+482.85)*1.2+(2*5400/2)*1.412489.61N立杆稳定性验算N/（Φ*A）　　　12489.61/(0.237*424)124.29N/MM2　124.29N/MM2≥[f]=205N/MM2　　　满足要求　　四、连墙杆的计算　　　本脚手架按二步三跨计算,连墙杆采用刚性拉接步数n1=2步数n2=3¢=48mm　　截面面积A=πr2=424　　连墙件的轴向力设计值的计算Nl=Nlw+No　　　6.65+511.65KN其中：Nlw为风荷载产生的连墙件轴向力设计值Nlw=1.4×wk×Aw　　　1.4*0.33*14.46.65KN其中：Aw为每个连墙件的覆盖面积内脚手架外侧面的迎风面积Aw=bw×hw　　　4.5*3.214.4m2　bw=n2×la　　　3*1.5004.50m　hw=n1×h　　　2*1.63.20mNo为连墙件约束脚手架平面外变形所产生的轴向力双排架的N0=5KN　　24 连墙件的强度验算σ=Nl/A　　　11.65*1000/42427.48N/MM2　27.48N/mm2≤0.85×[f]=174.25N/mm2　　满足要求　　　24'
