脚手架施工方案(带计算书)

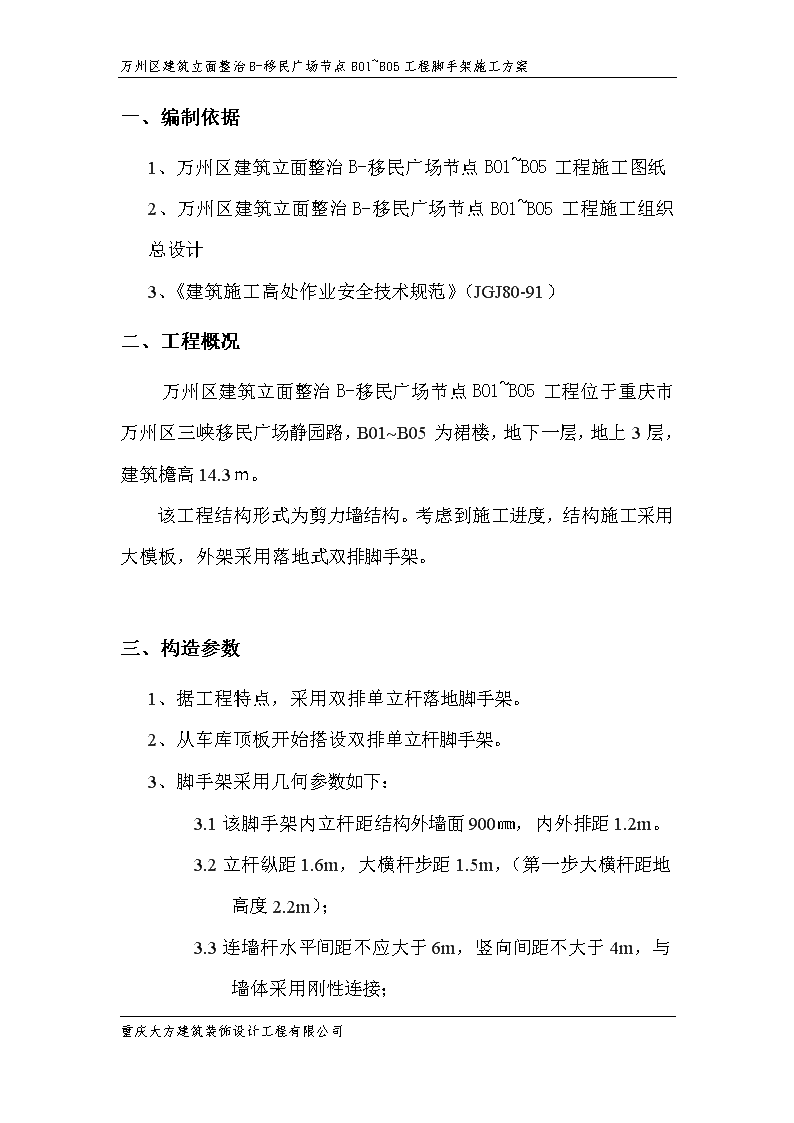

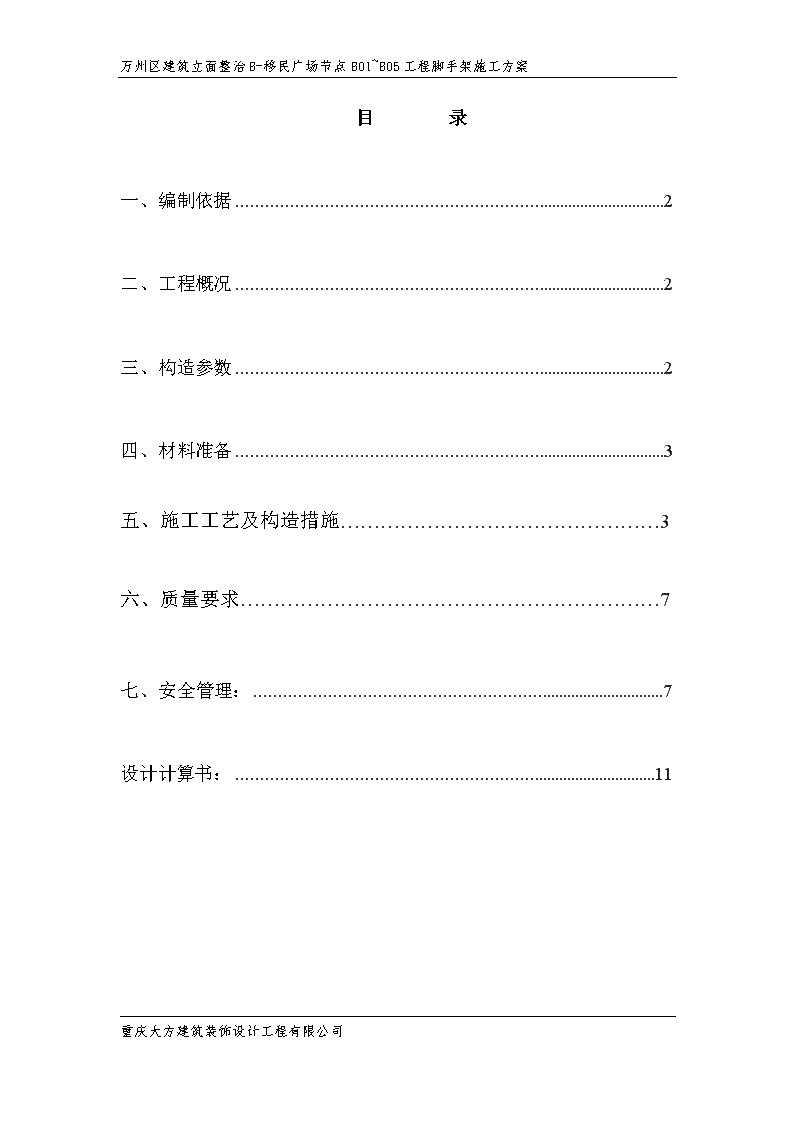

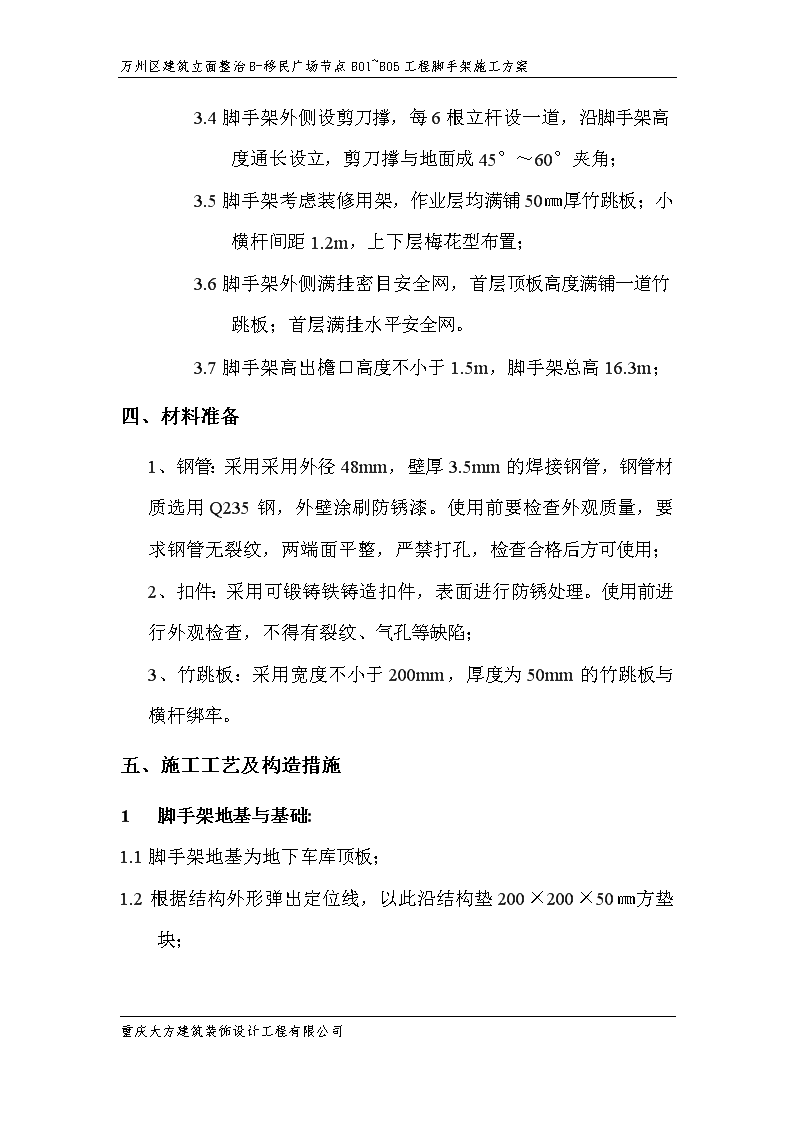

'万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案目录一、编制依据2二、工程概况2三、构造参数2四、材料准备3五、施工工艺及构造措施…………………………………………3六、质量要求………………………………………………………7七、安全管理：7设计计算书：11重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案一、编制依据1、万州区建筑立面整治B-移民广场节点B01~B05工程施工图纸2、万州区建筑立面整治B-移民广场节点B01~B05工程施工组织总设计3、《建筑施工高处作业安全技术规范》（JGJ80-91）二、工程概况万州区建筑立面整治B-移民广场节点B01~B05工程位于重庆市万州区三峡移民广场静园路，B01~B05为裙楼，地下一层，地上3层，建筑檐高14.3ｍ。该工程结构形式为剪力墙结构。考虑到施工进度，结构施工采用大模板，外架采用落地式双排脚手架。三、构造参数1、据工程特点，采用双排单立杆落地脚手架。2、从车库顶板开始搭设双排单立杆脚手架。3、脚手架采用几何参数如下：3.1该脚手架内立杆距结构外墙面900㎜，内外排距1.2m。3.2立杆纵距1.6m，大横杆步距1.5m，（第一步大横杆距地高度2.2m）；3.3连墙杆水平间距不应大于6m，竖向间距不大于4m，与墙体采用刚性连接；重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案3.4脚手架外侧设剪刀撑，每6根立杆设一道，沿脚手架高度通长设立，剪刀撑与地面成45°～60°夹角；3.5脚手架考虑装修用架，作业层均满铺50㎜厚竹跳板；小横杆间距1.2m，上下层梅花型布置；3.6脚手架外侧满挂密目安全网，首层顶板高度满铺一道竹跳板；首层满挂水平安全网。3.7脚手架高出檐口高度不小于1.5m，脚手架总高16.3m；四、材料准备1、钢管：采用采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质选用Q235钢，外壁涂刷防锈漆。使用前要检查外观质量，要求钢管无裂纹，两端面平整，严禁打孔，检查合格后方可使用；2、扣件：采用可锻铸铁铸造扣件，表面进行防锈处理。使用前进行外观检查，不得有裂纹、气孔等缺陷；3、竹跳板：采用宽度不小于200mm，厚度为50mm的竹跳板与横杆绑牢。五、施工工艺及构造措施1脚手架地基与基础:1.1脚手架地基为地下车库顶板；1.2根据结构外形弹出定位线，以此沿结构垫200×200×50㎜方垫块；重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案2施工步骤：2.1脚手架搭设顺序：放置纵向扫地杆→立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件→第二步纵向水平杆→第二步横向水平杆→剪刀撑→封顶杆。2.2按定位依次竖起立杆，将立杆与纵横向扫地杆连接固定，然后搭设第一步纵向和横向水平杆，校正立杆追直后固定，按此要求依次向上搭设；2.3设置第一排连墙杆前，按2m间距设临时抛撑；2.4连墙件：采用刚性连接，使用Φ48钢管，伸进窗口与墙体抱住；2.5剪刀撑：从脚手架端部开始设立，沿高度通长设置，采用对接接头；剪刀撑斜杆用旋转扣件连接到横杆伸出端或立杆上，与主节点距离小于150mm。2.6竹跳板铺设：竹跳板要铺平放稳，端部用8#铅丝绑扎，竹跳板采用对接平铺，对接处，与其下侧支撑横杆距离不大于200㎜，竹跳板严禁出现探头板、悬挑板等；2.7扣件安装：扣件螺栓必须拧紧；主节点处、固定横向水平杆、剪刀撑、横向支撑等的扣件的中心线距主节点的距离不应大于150mm；对接扣件的开口应朝内或朝上；扣件距管件端部不应小于100mm；2.8挡脚板：作业层设立挡脚板，高度不小于250㎜；2.9避雷措施：在脚手架四角设立避雷引线，采用直径不小于12mm重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案镀锌钢筋，接地电阻不大于4kΩ，避雷针设在房屋四角脚手架立杆上，高度不小于1m，并将所有最上层大横杆全部接通，形成避雷网络，保证接地可靠。2.10每次收工前，检查作业面，不得有未固定杆件，同时，与墙体设立临时拉接，确保杆件固定牢固后方可收工；3构造要求：3.1立杆构造：3.1.1立杆采用对接接头，立杆对接接头必须交错布置，相邻两个接头不得在同步同跨内，相邻两个接头在高度方向错开距离不小于500㎜；各接有中心距主节点距离不大于600㎜；3.2纵向水平杆构造要求：3.2.1纵向水平杆在横向水平杆下方，立柱内侧，采用直角扣件与立柱连接；3.2.2纵向水平杆采用对接扣件，对接接头交错布置，不得设置在同步同跨内，相临接头水平距离不小于500㎜，不得设置在跨中；3.2.3纵向水平杆采用6m杆；3.3横向水平杆：3.3.1每个主节点必须设置一根横向水平杆，用直角扣件扣紧在纵向水平杆，横向水平杆偏离主节点距离不大于150㎜，靠墙一侧外伸长度不大于500㎜；3.3.2作业层非主节点处横向水平杆根据竹跳板需要布置，最大不大于750㎜；重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案3.4竹跳板构造要求：3.4.1竹跳板设置在最少三根横向水平杆上，3.4.2竹跳板采用对接接头；且不允许出现探头板;3.5连墙杆构造要求：3.5.1连墙杆均匀布置，采用花排布置；3.5.2连墙杆靠近主节点设置，偏离主节点距离不大于300㎜；3.5.3连墙杆必须从第一根纵向水平杆开始设置，连墙杆水平并垂直墙面设置；3.6剪刀撑构造要求：3.6.1剪刀撑沿长度和高度连续设立，斜杆与地面夹角在45～60°；3.6.2剪刀撑采用旋转扣件固定在横向水平杆伸出端或立柱上。旋转扣件中心线距主节点距离不大于150㎜；3.7门洞处构造：3.7.1洞口处增设斜杆，用旋转扣件固定在“之”字重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案相交的横向水平杆伸出端，旋转扣件中心线距主节点距离不大于150㎜；3.7.2增设的斜杆端部加设一个扣件；六、质量要求6.1地基基础表面：坚实平整排水：无积水垫板：不晃动6.2脚手架搭设技术要求及允许偏差序号项目技术要求（m）允许偏差（㎜）备注1立杆垂直度H/600±1002步距偏差±203柱距偏差±504排距偏差±205大横杆高差±20一根杆两端6小横杆外伸长度外伸500㎜≤507扣件拧紧力矩40～65N·m8剪刀撑斜杆与地面夹角45～60°9竹跳板外伸长度10050m完全满足要求重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案万州区建筑立面整治B-移民广场节点B01-B05工程脚手架施工方案编制单位：重庆大方建筑装饰设计工程有限公司重庆大方建筑装饰设计工程有限公司 万州区建筑立面整治B-移民广场节点B01~B05工程脚手架施工方案编制人：龙伦玖审核：游果编制时间：2010年1月重庆大方建筑装饰设计工程有限公司'
