安置楼脚手架施工方案

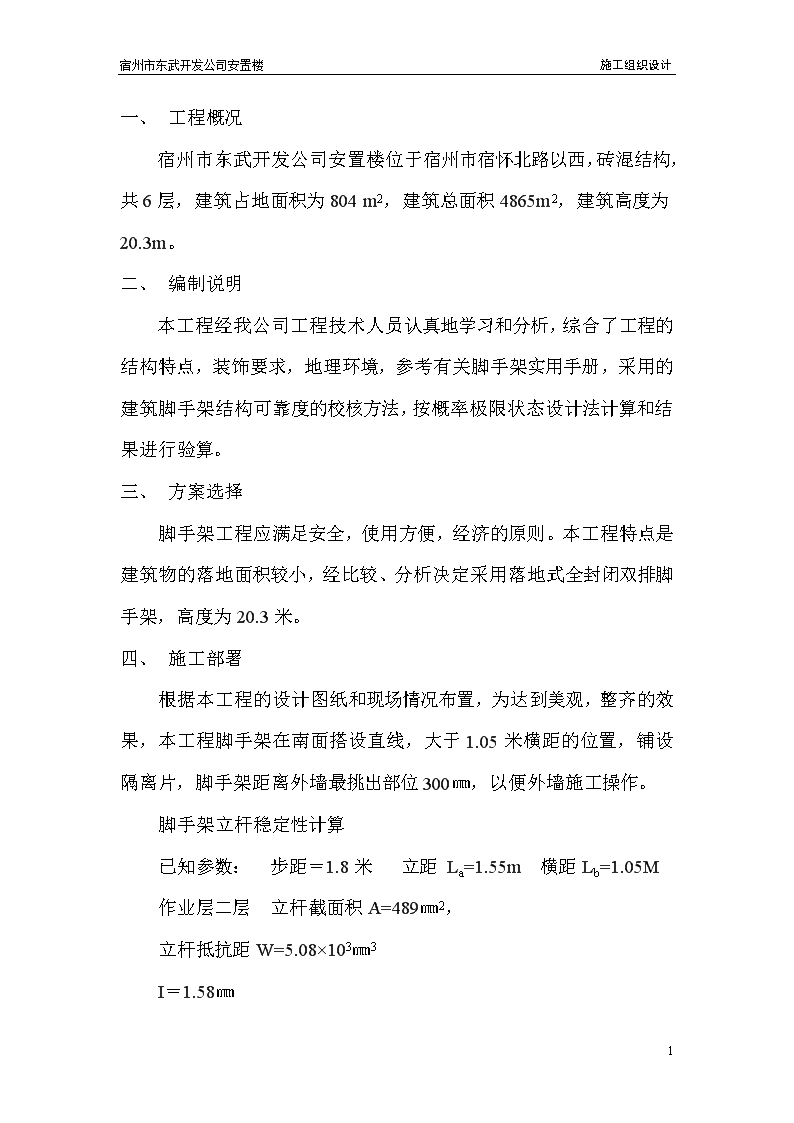

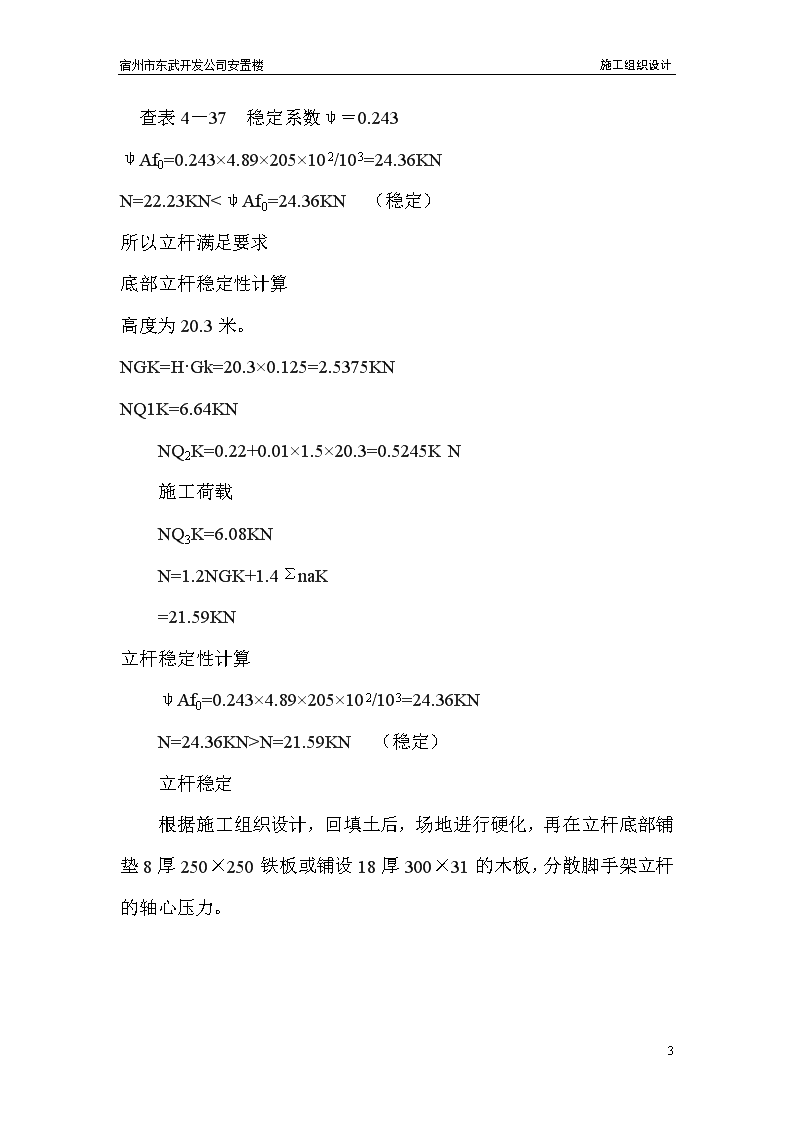

'宿州市东武开发公司安置楼施工组织设计一、工程概况宿州市东武开发公司安置楼位于宿州市宿怀北路以西，砖混结构，共6层，建筑占地面积为804m2，建筑总面积4865m2，建筑高度为20.3m。二、编制说明本工程经我公司工程技术人员认真地学习和分析，综合了工程的结构特点，装饰要求，地理环境，参考有关脚手架实用手册，采用的建筑脚手架结构可靠度的校核方法，按概率极限状态设计法计算和结果进行验算。三、方案选择脚手架工程应满足安全，使用方便，经济的原则。本工程特点是建筑物的落地面积较小，经比较、分析决定采用落地式全封闭双排脚手架，高度为20.3米。四、施工部署根据本工程的设计图纸和现场情况布置，为达到美观，整齐的效果，本工程脚手架在南面搭设直线，大于1.05米横距的位置，铺设隔离片，脚手架距离外墙最挑出部位300㎜，以便外墙施工操作。脚手架立杆稳定性计算已知参数：步距＝1.8米立距La=1.55m横距Lb=1.05M作业层二层立杆截面积A=489㎜2，立杆抵抗距W=5.08×103㎜3I＝1.58㎜8 宿州市东武开发公司安置楼施工组织设计计算底层杆的轴心压力NGK查表4－38，gk＝0.125KN/m则20.3米高的脚手架结构自重产生的轴心压力标准值。NGK=H·Gk=20.3×0.125=2.5375KN每层满铺脚手架，查表4－39NQ1K=6.384KN封闭立网自重，查表4－40NQ2K=0.22+0.01×1.5×20.3=0.5245KN施工荷载，查表4－41，二层同时操作QK=2×3.0=6.0KN/m3NQ3K=6.08KN根据分析，考虑风荷载，脚手架底部结构自身产生重力接近最大，所以应检验底部立柱段的稳定性。脚手架荷载每米主轴轴心压力：N=1.2/K1NGK+1.4ΣnaK=1.2×2.54/K1+1.4×12.99=4.04+18.19=22.23KN立杆稳定性计算查表4－36a=1.50查表4－25f0=205N/㎜2查表4－31I=1.58㎝A=489㎝2N=ah/I=1.5×180/1.58=1718 宿州市东武开发公司安置楼施工组织设计查表4－37稳定系数ψ＝0.243ψAf0=0.243×4.89×205×102/103=24.36KNN=22.23KN<ψAf0=24.36KN（稳定）所以立杆满足要求底部立杆稳定性计算高度为20.3米。NGK=H·Gk=20.3×0.125=2.5375KNNQ1K=6.64KNNQ2K=0.22+0.01×1.5×20.3=0.5245KN施工荷载NQ3K=6.08KNN=1.2NGK+1.4ΣnaK=21.59KN立杆稳定性计算ψAf0=0.243×4.89×205×102/103=24.36KNN=24.36KN>N=21.59KN（稳定）立杆稳定根据施工组织设计，回填土后，场地进行硬化，再在立杆底部铺垫8厚250×250铁板或铺设18厚300×31的木板，分散脚手架立杆的轴心压力。8 宿州市东武开发公司安置楼施工组织设计六、管理网络公司质安科操作人员操作人员操作人员安全员总施工项目经理脚手架施工员脚手架班组长七、脚手架施工工艺脚手架搭设和拆除：本工程调整为落地式全封闭脚手架，立杆全部设在地下室顶板上，所以在顶板上垫上200×250×8mm厚钢板。脚手架搭设：8 宿州市东武开发公司安置楼施工组织设计搭设标准：基本要求横平坚直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃，不积水，立柱上的对接扣应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱头在高度方向错开的距离不应小于500MM，外立杆在离地15CM处设置扫地杆，并用200MM高九合板设置踢脚板，每三层设置一道装饰踢脚板。各接头中心距主节点的距离不应大于步距的1／3；立柱的搭接长度小于1M，不小于两个旋转扣件固定，扣件至杆端距离不应小于100MM。1、杆件搭设顺序。放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连横杆→第二步纵向水平杆→第二步横向水平杆→以此类推完成一步后铺设好脚手片。a、脚手架内立杆距外框架柱60CM，脚手架每隔三步应在里立杆与墙面之间设统长安全竹片芭，支承在两根钢管上，用18＃铁丝同钢管捆牢，每块竹片芭捆绑点不小于四点。b、设立杆双排并设置拉结杆，必须采用刚性连接钢管一端同立杆结构预埋铁板电焊，另一端用扣件与立杆扣牢，不允许采用一顶一拉的柔性连接，连接杆应于墙面垂直，沿层高每层设置一道，沿水平方向不大于6米设置一道，以确保立杆排架稳定。c、脚手架纵向两端和转角处起，在脚手架外侧每隔不大于9米，用斜杆搭成剪刀撑，自下而上循序连续设置。斜杆用长钢管与脚手架底部成450～600夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，用旋转扣件二个，中距400MM，二端头外露150MM。d、铺设各层小横杆和脚手片8 宿州市东武开发公司安置楼施工组织设计e、外立杆里侧设1米高防护栏杆和18CM高档脚杆。f、为将脚手架的偏心荷载为轴心荷载，将相领步架的大横杆交替设于内侧和外侧，不要设于同一侧。（2）、安全网a、密目安全网要随楼层施工进度逐步上升，采用绳扣，安装必平整、整齐。b、在外脚手架的外表面悬挂安全网，在作业层的脚手板下挂安全网。（3）、拆除a、在拆除部位：区段应设警戒区，指定专人负责看管。b、全面检查脚手架的扣件连接，支撑体系是否符合安全要求，经主管人员批准方可实施。c、脚手架拆除按搭设的反程序进行，严禁上下同时作业，不允许先拆除拉杆，即安全网→竖挡笆→垫铺板→护栏杆→搁栅→斜拉杆→连墙杆→小横杆→大横杆→立杆d、所有连墙件，斜拉杆隔排措施，登高措施，必须随脚手架步层层拆除，同步下降，不准先行拆除。e、所有杆件在拆除时应分离，不允许杆件上附着扣件送至地面或两杆同时输送到地面。f、所有的垫铺板拆除应自外向里竖向搬定，防止自里向外翻起铺板，垃圾直接从高处坠落。g8 宿州市东武开发公司安置楼施工组织设计、拆下的杆件与零配件，应按类分堆，零配件装入容器内。用吊车下吊，严禁从高处坠落。h、如发现有隐患部位应及时修复或继续完成至一个程序，一个部位的结束，方可撤离岗位。八、安全措施1、搭设和拆除脚手架必须由经安全教育持岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。2、搭设和拆除脚手架时，工人必须戴好安全帽，系好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口；裤口要扎紧。3、仔细检查吊运机械，包括索具是否安全可靠，吊运机械不允许搭设在脚手架上，应另行设置。4、遇强风、雨、雪、雾等特殊气候，停止脚手架搭设施工、拆除。且要有防滑措施。5、操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。6、设专人负责对脚手架进行经常检查和保修。7、在脚手架使用期间，未经同意，严禁任意拆除任何杆件。8、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架；非电工不准擅自拉接电线和电器装置。9、8 宿州市东武开发公司安置楼施工组织设计严禁在脚手架上堆放钢模板，木材及施工多余物料，以确保脚手架畅通及防止超载。1、吊运脚手架、脚手管等须用专用保险吊钩，严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载，本设计施工荷载为2KN／㎡，只允许同时二层施工。2、脚手架四角应有接电保护及避雷装置，可用四根1.5米长，L50×5的角钢埋入地下，用一40×4扁钢引出与脚手架连接。八、文明施工和标化管理1、所有钢管、扣件等涂刷防锈漆二色。2、脚手架每层进行挂牌验收制度。3、项目部对操作人员进行文明施工交度，明确责任。4、必须做到施工层每月清洗脚手架2次。九、平面图、节点详图（附后）8'
