某高层住宅扣件式脚手架施工方案(落地式、悬挑式)

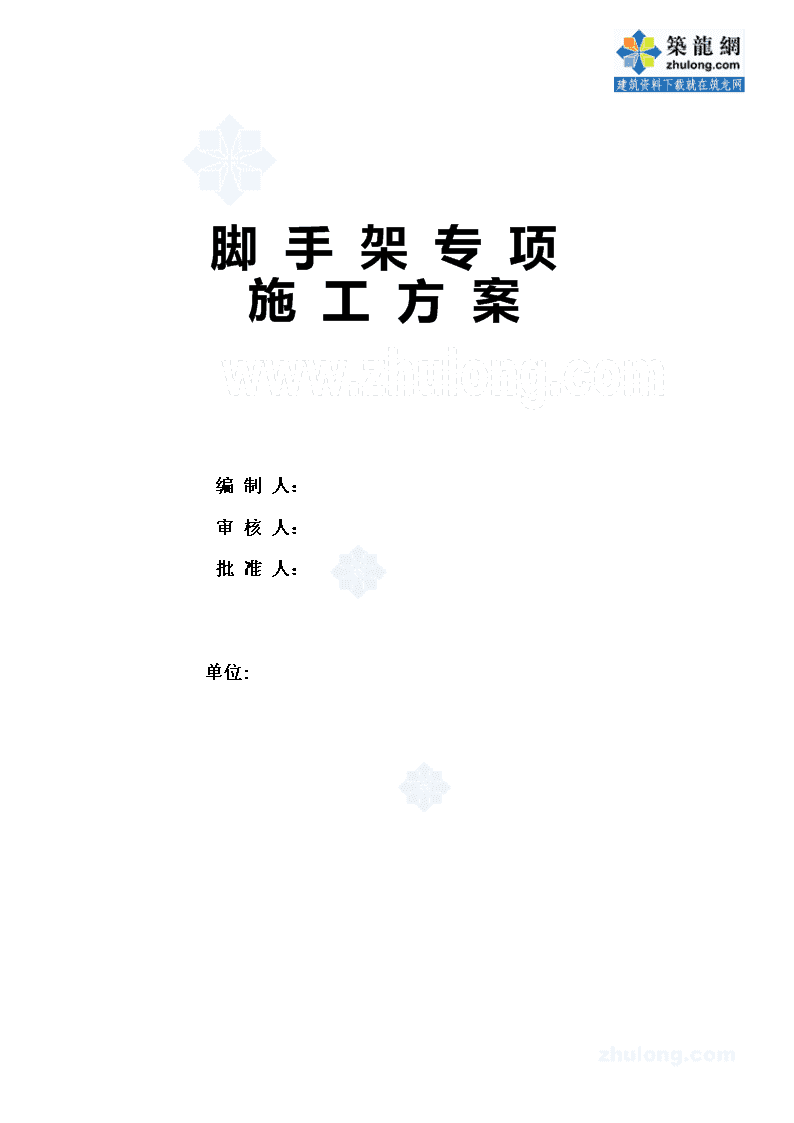

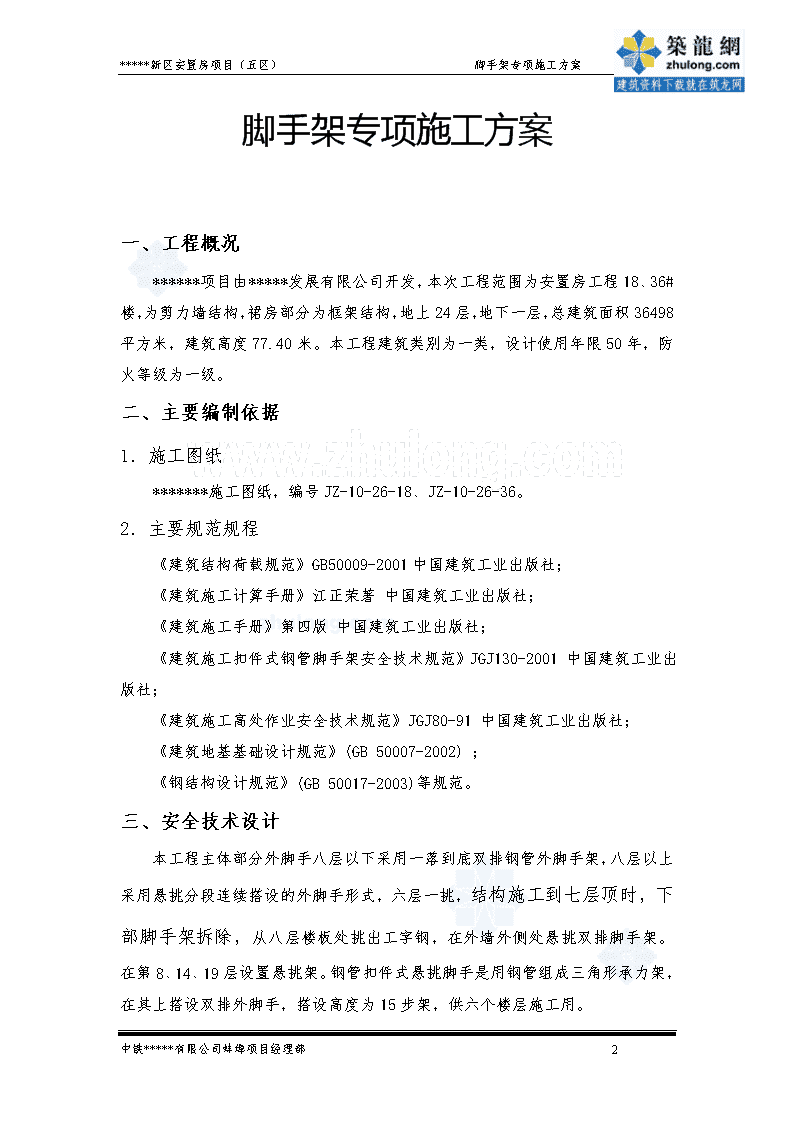

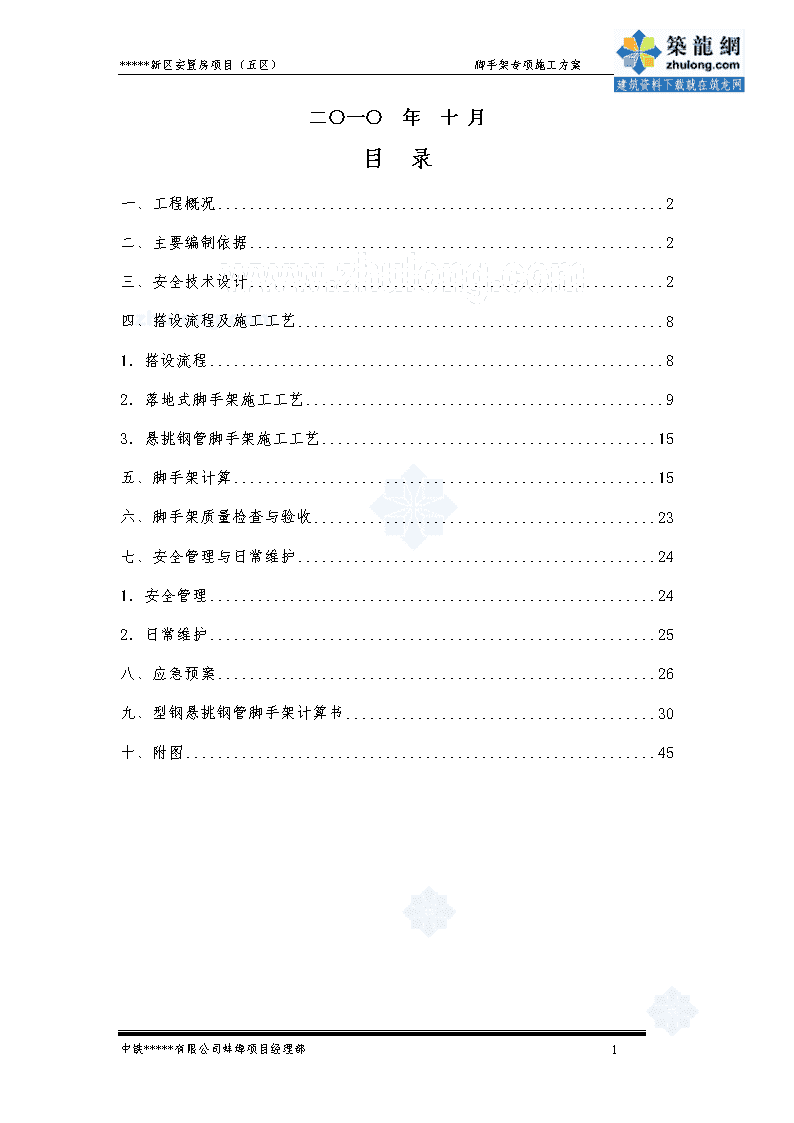

'*****新区安置房项目（五区）脚手架专项施工方案脚手架专项施工方案编制人：审核人：批准人：单位:中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案二○一○年十月目录一、工程概况2二、主要编制依据2三、安全技术设计2四、搭设流程及施工工艺81．搭设流程82．落地式脚手架施工工艺93．悬挑钢管脚手架施工工艺15五、脚手架计算15六、脚手架质量检查与验收23七、安全管理与日常维护241．安全管理242．日常维护25八、应急预案26九、型钢悬挑钢管脚手架计算书30十、附图45中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案脚手架专项施工方案一、工程概况******项目由*****发展有限公司开发，本次工程范围为安置房工程18、36#楼，为剪力墙结构，裙房部分为框架结构，地上24层，地下一层，总建筑面积36498平方米，建筑高度77.40米。本工程建筑类别为一类，设计使用年限50年，防火等级为一级。二、主要编制依据1．施工图纸*******施工图纸，编号JZ-10-26-18、JZ-10-26-36。2．主要规范规程《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑施工高处作业安全技术规范》JGJ80-91中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)；《钢结构设计规范》(GB50017-2003)等规范。三、安全技术设计本工程主体部分外脚手八层以下采用一落到底双排钢管外脚手架，八层以上采用悬挑分段连续搭设的外脚手形式，六层一挑，结构施工到七层顶时，下部脚手架拆除，从八层楼板处挑出工字钢，在外墙外侧处悬挑双排脚手架。在第8、14、19层设置悬挑架。钢管扣件式悬挑脚手是用钢管组成三角形承力架，在其上搭设双排外脚手，搭设高度为15步架，供六个楼层施工用。中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案1．材料选择1.1钢管采用Φ48Χ3.5钢管，其材质应符合（GB/T700）中Q235-A的技术要求，1000mm重量为3.84千克，新管应有出厂合格证，并有力学、化学、性能指标的检验报告。选择要求：管面无凹凸状，无疵点裂纹和变形，对弯压扁，锈蚀严重的禁止使用。加工要求：如钢管进行切割、两端切口应平直，严禁斜口、毛口、卷口等现象。2.2扣件的规格与要求：扣件应采用锻铸铁，符合国标（GB15831）规定要求：抗拉强度≥3.234Χ105KN/m2，延伸率≥8％，螺丝螺帽采用3#钢，符合（GB5-66）和（GB41-66）的技术要求。铆钉采用20.25铆钉钢，所有进场料扣件，应有出厂合格证、生产许可证、法定检测单位的测试报告，在使用时，还必须勤检查：不得有裂纹、变形、缩松、滑丝及一般不允许的缺陷。圆弧差异不得超过±5mm，严格把好材料、进场关和使用关。2.3脚手板的要求：本工程落地式脚手架采用木脚手板，悬挑架选用优质竹笆，竹笆原材料应无腐朽，规格为1200х1000mm，宜用毛竹或南竹制作的产品。2.4立网：根据蚌埠市相关规定选择2000目安全网，所用网具必须使用具有三证的合格产品，并在使用周期内随时对安全网做好现场检测。2.5平网：选择优质，具有三证的合格产品，并在初装后做好现场试验、检测。中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案2．构造要求2.1立杆立杆接头采用对接，且要求将接头交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至主接点的距离不宜大于步距的1/3（如图二所示）。立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。落地式脚手架每根立杆处设置底座及垫木。设置纵横方向扫地杆。纵向扫地杆采用直角扣件，固定在距底座下皮不大于200m处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向。扫地杆下方的立杆上，当立杆基础不处同一高度上时，必须将高出的纵向杆向低处延长两跨与立杆固定，靠边坡上方的立杆轴线到边坡的距离不应小于500mm，（如图三所示）。图二中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案图三纵横向扫地杆构造1-横向扫地杆2-纵向扫地杆2.2、纵向水平杆悬挑架纵向水平杆设于横向水平杆之上，并与直角扣件扣紧，并设于立杆内侧（如图四所示）。图四1－1纵向水平杆接长采用对接扣件，接头应交错布置，两根相邻纵向水平杆的接头不设在同步或同跨，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3（如图五中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案所示）。图五纵向水平杆对接接头布置1-立杆；2-纵向水平杆；3-横向水平杆2.3横向水平杆每个主接点处必须设置一根横向水平杆，每侧外伸长度不应小于100mm，也不大于500mm，必须用直角扣件扣接且严禁拆除，主接点处两个直角扣接的中心距不应大于150mm。2.4脚手板要求本工程落地式脚手架采用木脚手板，脚手板应设置在三根横向水平杆上。当脚手板长度小于2米时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用搭接铺设，接头支在横向水平杆上，搭接长度大于200mm，伸出横向水平杆的长度不小于100mm。作业层端部脚手板探头长度为150mm，其板长两端均与支撑杆可靠的固定。2.5连墙件采用刚性连墙件，由ф48х35钢管预埋在楼层窗洞处、梁内或设置于钢筋混凝土墙、柱内，锚入混凝土内长度为200mm，必须符合两步三跨要求（3.6х5.4m），在悬挑架部位，每层均设（如图六所示）中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案图六连墙件采用方形设置，并靠近主接点，偏离主接点的距离不应大于300mm，连墙件呈水平且垂直于墙面，与脚手架连接的一端可稍微下斜，但不容许上翘。连墙件应从底层第一步纵向水平杆处开始设置，当该处设置在施工中有困难时，可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面应在45º—60º之间。2.6剪刀撑每道剪刀撑宽度为4跨，5步即5根立杆，不小于6m，斜撑与地面的倾角为45º—60º之间，落地式脚手架在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，悬挑架部位在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆应用旋转扣件固定于立杆上或用直角扣件固定在与之相交的横向水平杆上，旋转扣件中心线至主接点的距离不宜大于150mm。剪刀撑斜杆应用搭接，搭接长度不应小于1m，应采用3个旋转扣件固定，端部扣件盖板的边缘距离立杆端不应小于100mm。见图7中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案图7：剪刀撑布置图2.7横向斜杆横向斜杆应在同一节间，有地至顶层呈之字型连续布置。斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主接点的距离不宜大于150mm。当斜杆在1跨内跨越2个步距时，应在相交的纵向水平杆处，增设一根横向水平杆，将斜杆固定在其伸出端上。2.8斜道采用“之”字型人行斜道，宽度为1.0m，坡度为1：3外侧用密目式安全立网封闭，每隔300mm设置一根防滑木条，木条宽度为30mm，厚度为20mm。斜道两侧及平台外围均设栏杆及挡脚板，栏杆高度为1.2m，挡脚板高度为200mm，斜道内侧应在的步距节点上，增设连墙件。斜道脚手板采用50mm木板，顺铺，接头采用搭接，下面的板头应压在上面的板头，板头的凸棱处宜采用三角木填顺。悬挑架斜道，除用双支钢管卸载外，在钢梁外端加设钢索，以上拉卸荷。四、搭设流程及施工工艺1．搭设流程1.1落地式钢管脚手架的搭设施工顺序：放置纵向扫地杆→逐根竖立柱→安放横向扫地杆→安装第一步纵向水平杆和横向水平杆—→安装第二步纵向水平中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案杆和横向水平杆→加设临时抛撑→安装第三步、四步纵向水平杆和横向水平杆；设置连墙件→安装横向斜撑→接立杆→加设剪刀撑；铺脚手板→安装护身栏杆和扫脚板→挂立网。1.2悬挑式钢管脚手架的搭设顺序：安装工字钢→立杆→小横杆→大横杆（水平四根）→斜拉钢丝绳→连墙件→剪刀撑→铺平网→铺竹笆→防护栏杆→挡脚板→系安全立网。2．落地式脚手架施工工艺2.1地基处理必须加设底座和安放垫木（板）,并对地基做好夯实处理。地基承载力应满足设计要求。2.2铺放垫木（板）和安放底座垫木（板）必须铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。2.3放置纵向扫地杆、竖立杆2.3.1根据施工条件可选用表一双排脚手架结构尺寸。连件设置立杆横距步距h下列荷载时的立杆纵距lb/m脚手架允许搭设高度/m2+4×0.351(KN/m2)2+2+4×0.351(KN/m2)3+4×0.351(KN/m2)3+2+4×0.351(KN/m2)二步三跨1.051.20～1.352.01.81.51.5501.802.01.81.51.5501.301.20～1.351.81.51.51.5501.801.81.51.51.2501.551.20～1.351.81.51.51.5501.801.81.51.51.237三步三跨1.051.20～1.352.01.81.51.5501.802.01.51.51.5341.301.20～1.351.81.51.51.5501.801.81.51.51.230注:1.表中所示2+2+4×0.35(kN/㎡)包括下列荷载；2.作业层横向水平杆间距应按不大于la/2设置；2+2(kN/m2)是二层装修作业层施工荷载。4×0.35(kN/m2)包括二层作业层脚手板另两层脚手板根据规范JGJ130—2001第7.3.12条的规定确定。表一常用脚手架设计尺寸2.3.2脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨,与立杆固定高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。2.3.3脚手架底层步距不应大于2m。2.3.4立杆必须用连墙件与建筑物可靠连接。2.3.5立杆接长除顶层顶步可采用搭接外其余各层各步接头必须采用对接扣件连接，对接搭接应符合下列规定:2.3.5.1立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。2.3.5.2搭接长度不应小于1m，应采用不少于2个旋转扣件固定端部，扣件盖板的边缘至杆端距离不应小于100mm。2.3.6立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。2.3.7双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。2.4搭设纵、横向水平杆纵向水平杆的构造应符合下列规定:2.4.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。2.4.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接搭接应符合下列规定:2.4.2.1纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3(见图6-2)。2.4.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。2.4.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。主节点处必须设置一根横向水平杆，在脚手架使用期间用直角扣件扣接且严禁拆除。2.4.3封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案外角柱固定。2.4.5脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于lOOmm。2.5设抛撑在设置第一层连墙件之前，除角部外，每隔6跨应设一根抛撑，直至装设二道连墙件且稳定后，方可根据情况拆除。抛撑应采用通长杆，上端与脚手架中第二部纵向水平杆连接，连接点与主节点的距离不大于300mm。抛撑与地面的倾角宜为45°～30°。2.6搭设连墙件2.6.1连墙件数量除必须满足设计要求外，尚应满足表二要求。脚手架高度竖向间距h水平间距(la)每根连墙件覆盖面积/㎡≤50m3h3la≤40表二连墙件数量注h——步距;la——纵距。2.6.2连墙件的布置应符合下列规定:2.6.2.1宜靠近主节点设置，偏离主节点的距离不应大于300mm。2.6.2.2应从底层第一步纵向水平杆处开始设置，当该处设置有困难时应采用其他可靠措施固定。2.6.2.3宜优先采用菱形布置，也可采用方形或矩形布置。2.6.2.4一字形、开口形脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m(2步)。2.6.2.5对高度在24m以下的脚手架宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。2.6.2.6对高度在24m以上的脚手架必须采用刚性连墙件与建筑物可靠连接。2.6.3连墙件的构造应符合下列规定:2.6.3.1连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时与脚手架连接的一端应下斜连接，不应采用上斜连接。2.6.3.2连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位，拉筋应采用两根以上直径为4mm中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案的钢丝拧成一股，使用时不应少于2股亦可采用直径不小于6mm的钢筋。2.6.3.3架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。2.7剪刀撑、横向斜撑：2.7.1剪刀撑、横向斜撑应随立柱、纵横向水平杆等同步搭设。2.7.2剪刀撑的设置应符合下列规定:2.7.2.1每道剪刀撑跨越立杆的根数宜按表三的规定确定，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角，宜在45°～60°之间。剪剪刀撑斜杆与地面的倾角45°50°60°剪剪刀撑跨越立杆的最多根数n765表三　剪刀撑跨越立杆的最多根数2.7.2.2高度在24m以下的脚手架均必须在外侧立面的两端各设置一道剪刀撑并应由底至顶连续设置。中间各道剪刀撑之间的净距不应大于15m。2.7.2.3高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。2.7.2.4剪刀撑斜杆的接长宜采用搭接，且应符合规定要求。2.7.2.5剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，转扣件中心线至主节点的距离不宜大于150mm。2.7.3横向斜撑的设置应符合下列规定:2.7.3.1横向斜撑应在同一节间由底至顶层呈之字形连续布置，斜撑的固定应符合规范规定。2.7.3.2一字形、开口形双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设一道。2.7.3.3高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的闭形脚手架除拐角应设置横向斜撑外，中间应每隔6跨设置一道。2.8扣件安装2.8.1扣件螺栓拧紧扭力矩不应小于40N·m，并不大于65N·m。2.8.2扣件规格(Φ48或Φ51)必须与钢管外径相同。2.8.3中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案主节点处，固定横向水平杆(或纵向水平杆)、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于l50mm。2.8.4对接扣件的开口应朝上或朝内。2.8.5各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。2.9铺设脚手板2.9.1脚手板的探头应采用直径为3.2mm(10号)的镀锌铁丝固定在支撑杆上。2.9.2应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm。2.9.3在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，以防止滑动。2.10搭设栏杆、挡脚板作业层斜道的栏杆和挡脚板的搭设应符合下列规定：上栏杆上皮高度l.2m，中栏杆居中设置。栏杆和挡脚板应搭设在外立柱的内侧。挡脚板高度不应小于l８0mm。2.11脚手架拆除2.11.1拆除脚手架前应做好以下准备工作:2.11.1.1应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。2.11.1.2应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。2.11.1.3应由单位工程负责人进行拆除安全技术交底。2.11.1.4应清除脚手架上杂物及地面障碍物。2.11.2拆除脚手架时应符合下列规定:2.11.2.1拆除作业必须由上而下逐层进行，严禁上下同时作业。2.11.2.2连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步应增设连墙件加固。2.11.2.3当脚手架拆至下部最后一根长立杆的高度(约6.5m)时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案2.11.3卸料时应符合下列规定:2.11.3.1各构配件严禁抛掷至地面。2.11.3.2运至地面的构配件应及时检查整修与保养，并按品种、规格随时码堆存放。2.12安全要求2.12.1脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业架子工。上岗人员应定期体检，体检合格者方可持证上岗。2.12.2搭设脚手架人员必须戴安全帽，系安全带，穿防滑鞋。2.12.3脚手架的构配件质量与搭设质量应按规定进行检查验收，合格后方准使用。2.12.4作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。2.12.5当有６级及６级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。2.12.6脚手架的安全检查与维护应按规定进行，安全网应按有关规定搭设或拆除。2.12.7在脚手架使用期间严禁拆除下列杆件:2.12.7.1主节点处的纵、横向水平杆，纵、横向扫地杆。2.12.7.2连墙件。2.12.8不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。2.12.9临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。2.12.10在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。2.12.11工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》(JGJ46—2005)的有关规定执行。2.12.12搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。3．悬挑钢管脚手架施工工艺中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案3.1脚手架搭设3.1.1放置立杆3.1.1.1立杆必须用连墙件与建筑物可靠连接。3.1.1.2立杆必须采用对接扣件连接，对接搭接应符合下列规定:立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。立杆顶端宜高出女儿墙上皮1m高出檐口上皮1.5m。双管立杆中副立杆的高度不应低于3步钢管长度不应小于6m。3.2搭设纵、横向水平杆:同落地式脚手架。3.3剪刀撑、横向斜撑：3.3.1剪刀撑、横向斜撑应随立柱、纵横向水平杆等同步搭设。3.3.2每道剪刀撑跨越立杆的根数宜按表6-3的规定确定每道剪刀撑宽度不应小于4跨且不应小于6m斜杆与地面的倾角宜在45°～60°之间。3.3.3剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，转扣件中心线至主节点的距离不宜大于150mm。3.3.4横向斜撑的设置应在同一节间由底至顶层呈之字形连续布置，斜撑的固定应符合规范规定。3.4扣件安装:同落地式脚手架。3.5连墙件:脚手架与结构连接必须采用硬连接。连接点数应符合设计要求。3.6脚手架拆除:同落地式脚手架。五、脚手架计算1．参数信息:1.1脚手架参数搭设尺寸为：立杆的纵距为1.20米，立杆的横距为1.05米，立杆的步距为1.80米；计算的脚手架为双排脚手架搭设高度为25.0米，立杆采用单立管；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80；连墙件采用两步三跨，竖向间距3.60米，水平间距3.60米，采用扣件连接；连墙件连接方式为双扣件；1.2活荷载参数施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2；1.3风荷载参数安徽省蚌埠市地区，基本风压为0.35，风荷载高度变化系数μz为1.80，风荷载体型系数μs为1.20；考虑风荷载1.4静荷载参数中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案每米立杆数承受的结构自重标准(kN/m2):0.1161；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.110；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:7；脚手板类别:木脚手板；栏杆挡板类别:栏杆冲压钢；1.5地基参数地基土类型:淤泥土；地基承载力标准值(kN/m2):500.00；基础底面扩展面积(m2):0.09；基础降低系数:0.40。2．大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。2.1均布荷载值计算大横杆的自重标准值:P1=0.038kN/m；脚手板的荷载标准值:P2=0.350×1.050/(2+1)=0.123kN/m；活荷载标准值:Q=3.000×1.050/(2+1)=1.050kN/m；静荷载的计算值:q1=1.2×0.038+1.2×0.123=0.193kN/m；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案活荷载的计算值:q2=1.4×1.050=1.470kN/m；大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.2强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下:跨中最大弯距为M1max=0.08×0.193×1.2002+0.10×1.470×1.2002=0.234kN.m；支座最大弯距计算公式如下:支座最大弯距为M2max=-0.10×0.193×1.2002-0.117×1.470×1.2002=-0.275kN.m；我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.234×106,0.275×106)/5080.0=54.134N/mm2；大横杆的抗弯强度:σ=54.134N/mm2小于[f]=205.0N/mm2。满足要求！2.3挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值:q1=P1+P2=0.038+0.123=0.161kN/m；活荷载标准值:q2=Q=1.050kN/m；三跨连续梁均布荷载作用下的最大挠度V=0.677×0.161×1200.04/(100×2.06×105×121900.0)+0.990×1.050×1200.04/(100×2.06×105×121900.0)=0.948mm；脚手板,纵向、受弯构件的容许挠度为l/150与10mm请参考规范表5.1.8。大横杆的最大挠度小于1200.0/150mm或者10mm,满足要求!3．小横杆的计算:中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。3.1荷载值计算大横杆的自重标准值：p1=0.038×1.200=0.046kN；脚手板的荷载标准值：P2=0.350×1.050×1.200/(2+1)=0.147kN；活荷载标准值：Q=3.000×1.050×1.200/(2+1)=1.260kN；荷载的计算值:P=1.2×(0.046+0.147)+1.4×1.260=1.996kN；小横杆计算简图3.2强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:Mqmax=1.2×0.038×1.0502/8=0.006kN.m；集中荷载最大弯矩计算公式如下:Mpmax=1.996×1.050/3=0.698kN.m；最大弯矩M=Mqmax+Mpmax=0.705kN.m；σ=M/W=0.705×106/5080.000=138.749N/mm2；小横杆的计算强度小于205.000N/mm2,满足要求！3.3挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:Vqmax=5×0.038×1050.04/(384×2.060×105×121900.000)=0.024mm；P2=p1+p2+Q=0.046+0.147+1.260=1.453kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax=1453.080×1050.0×(3×1050.02-4×1050.02/9)/(72×2.060×105×121900.0)=2.378mm；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案最大挠度和V=Vqmax+Vpmax=0.024+2.378=2.402mm；小横杆的最大挠度小于(1050.000/150)=7.000与10mm,满足要求!；4．扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc其中Rc--扣件抗滑承载力设计值,取6.40kN；R--纵向或横向水平杆传给立杆的竖向作用力设计值；横杆的自重标准值:P1=0.038×1.050=0.040kN；脚手板的荷载标准值:P2=0.350×1.050×1.200/2=0.221kN；活荷载标准值:Q=3.000×1.050×1.200/2=1.890kN；荷载的计算值:R=1.2×(0.040+0.221)+1.4×1.890=2.959kN；R<6.40kN,单扣件抗滑承载力的设计计算满足要求!5．脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：5.1每米立杆承受的结构自重标准值(kN/m)；本工程为0.1161NG1=0.116×25.000=2.903kN；5.2脚手板的自重标准值(kN/m2)；本例采用木脚手板，标准值为0.35NG2=0.350×7×1.200×(1.050+0.3)/2=1.984kN；5.3栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆冲压钢，标准值为0.11NG3=0.110×7×1.200/2=0.462kN；5.4吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4=0.005×1.200×25.000=0.150kN；经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=5.499kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=3.000×1.050×1.200×2/2=3.780kN；风荷载标准值应按照以下公式计算其中Wo--基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo=0.350kN/m2；Uz--风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz=1.800；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案Us--风荷载体型系数：Us=1.200；经计算得到，风荷载标准值Wk=0.7×0.350×1.800×1.200=0.529kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ=1.2×5.499+1.4×3.780=11.891kN；考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+0.85×1.4NQ=1.2×5.499+0.85×1.4×3.780=11.097kN；风荷载设计值产生的立杆段弯矩MW计算公式Mw=0.85×1.4WkLah2/10=0.850×1.4×0.529×1.200×1.8002/10=0.245kN.m；6．立杆的稳定性计算:不组合风荷载时，立杆的稳定性计算公式为：立杆的轴心压力设计值：N=11.891kN；计算立杆的截面回转半径：i=1.58cm；计算长度附加系数：K=1.155；计算长度系数参照《扣件式规范》表5.3.3得：U=1.500计算长度,由公式lo=kuh确定：lo=3.119m；Lo/i=197.000；轴心受压立杆的稳定系数φ,由长细比lo/i的结果查表得到：φ=0.186；立杆净截面面积：A=4.89cm2；立杆净截面模量(抵抗矩)：W=5.08cm3；钢管立杆抗压强度设计值：[f]=205.000N/mm2；σ=11891.000/(0.186×489.000)=130.734N/mm2；立杆稳定性计算σ=130.734小于[f]=205.000N/mm2满足要求！考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值：N=11.097kN；计算立杆的截面回转半径：i=1.58cm；计算长度附加系数：K=1.155；计算长度系数参照《扣件式规范》表5.3.3得：U=1.500计算长度,由公式lo=kuh确定：lo=3.119m；Lo/i=197.000；轴心受压立杆的稳定系数φ,由长细比lo/i的结果查表得到：φ=0.186立杆净截面面积：A=4.89cm2；立杆净截面模量(抵抗矩)：W=5.08cm3；钢管立杆抗压强度设计值：[f]=205.000N/mm2；σ=11097.000/(0.186×489.000)+244846.022/5080.000=170.205N/mm2；立杆稳定性计算σ=170.205小于[f]=205.000N/mm2满足要求！7．最大搭设高度的计算:中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力NG2K(kN)计算公式为：NG2K=NG2+NG3+NG4=2.596kN；活荷载标准值：NQ=3.780kN；每米立杆承受的结构自重标准值：Gk=0.116kN/m；Hs=[0.186×4.890×10-4×205.000×103-(1.2×2.596+1.4×3.780)]/(1.2×0.116)=73.484m；脚手架搭设高度Hs等于或大于26米，按照下式调整且不超过50米：[H]=73.484/(1+0.001×73.484)=68.454m；[H]=68.454和50比较取较小值。得到，脚手架搭设高度限值[H]=50.000m。考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力NG2K(kN)计算公式为：NG2K=NG2+NG3+NG4=2.596kN；活荷载标准值：NQ=3.780kN；每米立杆承受的结构自重标准值：Gk=0.116kN/m；计算立杆段由风荷载标准值产生的弯矩：Mwk=Mw/(1.4×0.85)=0.245/(1.4×0.85)=0.206kN.m；Hs=(0.186×4.890×10-4×205.000×10-3-(1.2×2.596+0.85×1.4×(3.780+0.186×4.890×0.206/5.080)))/(1.2×0.116)=47.716m；脚手架搭设高度Hs等于或大于26米，按照下式调整且不超过50米：[H]=47.716/(1+0.001×47.716)=45.543m；[H]=45.543和50比较取较小值。经计算得到，脚手架搭设高度限值[H]=45.543m。8．连墙件的计算:连墙件的轴向力计算值应按照下式计算：Nl=Nlw+No风荷载基本风压值Wk=0.529kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积Aw=12.960m2；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案连墙件约束脚手架平面外变形所产生的轴向力(kN),No=5.000kN；风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：NLw=1.4×Wk×Aw=9.602kN；连墙件的轴向力计算值NL=NLw+No=14.602kN；其中φ--轴心受压立杆的稳定系数,l为内排架距离墙的长度,由长细比l/i=300.000/15.800的结果查表得到0.949；A=4.89cm2；[f]=205.00N/mm2；连墙件轴向力设计值Nf=φ×A×[f]=0.949×4.890×10-4×205.000×103=95.133kN；Nl=14.6020时，水平钢梁受压；当RAH<0时，水平钢梁受拉；当RAH=0时，水平钢梁不受力。中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案各支点的支撑力RCi=RUisinθi+RDisinθi且有RUicosθi=RDicosθi可以得到按照以上公式计算得到由左至右各杆件力分别为RU1=8.903kNRD1=10.077kN11．拉绳与支杆的强度计算:钢丝拉绳(支杆)的内力计算：钢丝拉绳(斜拉杆)的轴力RU与支杆的轴力RD我们均取最大值进行计算，分别为RU=8.903kNRD=10.077kN如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：其中[Fg]--钢丝绳的容许拉力(kN)；Fg--钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；α--钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；K--钢丝绳使用安全系数。计算中[Fg]取8.903kN，α=0.820,K=10.000,得到：钢丝绳最小直径必须大于15.000mm才能满足要求!下面压杆以5.6号角钢56×3×6.0mm钢管计算，斜压杆的容许压力按照下式计算：中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案其中N--受压斜杆的轴心压力设计值，N=10.077kN；φ--轴心受压斜杆的稳定系数,由长细比l/i查表得到φ=0.248；i--计算受压斜杆的截面回转半径，i=1.130cm；l--受最大压力斜杆计算长度，l=1.921m；A--受压斜杆净截面面积，A=3.340cm2；σ--受压斜杆受压强度计算值，经计算得到结果是121.659N/mm2；[f]--受压斜杆抗压强度设计值，f=215N/mm2；受压斜杆的稳定性计算σ<[f],满足要求!钢丝拉绳(斜拉杆)的吊环强度计算钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为N=RU=8.903kN钢丝拉绳(斜拉杆)的吊环强度计算公式为其中[f]为吊环受力的单肢抗剪强度，取[f]=125N/mm2；所需要的钢丝拉绳(斜拉杆)的吊环最小直径D=(890.276×4/3.142×125.000)1/2=10.000mm;斜撑支杆的焊缝计算：斜撑支杆采用焊接方式与墙体预埋件连接，对接焊缝强度计算公式如下其中N为斜撑支杆的轴向力，N=10.077kN；lw为斜撑支杆件的周长，取224.000mm；t为斜撑支杆的厚度，t=3.000mm；ft或fc为对接焊缝的抗拉或抗压强度，取185.000N/mm2；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案经过计算得到焊缝抗拉强度=10077.242/(224.000×3.000)=14.996N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!12．锚固段与楼板连接的计算:12.1水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力R=7.307kN；水平钢梁与楼板压点的拉环强度计算公式为:其中[f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8[f]=50N/mm2；所需要的水平钢梁与楼板压点的拉环最小直径D=[7307.166×4/(3.142×50×2)]1/2=9.646mm水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。12.2水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下：锚固深度计算公式:其中N--锚固力，即作用于楼板螺栓的轴向拉力，N=7.307kN；d--楼板螺栓的直径，d=50.000mm[fb]--楼板螺栓与混凝土的容许粘接强度，计算中取1.430N/mm2；h--楼板螺栓在混凝土楼板内的锚固深度，经过计算得到h要大于7307.166/(3.142×50.000×1.430)=32.531mm。12.3水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下：混凝土局部承压的螺栓拉力要满足公式:其中N--锚固力，即作用于楼板螺栓的轴向拉力，N=7.307kN；中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案d--楼板螺栓的直径，d=50.000mm；b--楼板内的螺栓锚板边长，b=5×d=250.000mm；fcc--混凝土的局部挤压强度设计值，计算中取0.950fc=14.300N/mm2；经过计算得到公式右边等于865.67kN大于锚固力N=7.31kN，楼板混凝土局部承压计算满足要求!十、附图悬挑脚手架立面图各接点详图槽钢挑双排脚手架示意图电线防护示意图中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案中铁*****有限公司蚌埠项目经理部48 *****新区安置房项目（五区）脚手架专项施工方案中铁*****有限公司蚌埠项目经理部48'
