涵洞承重脚手架施工方案

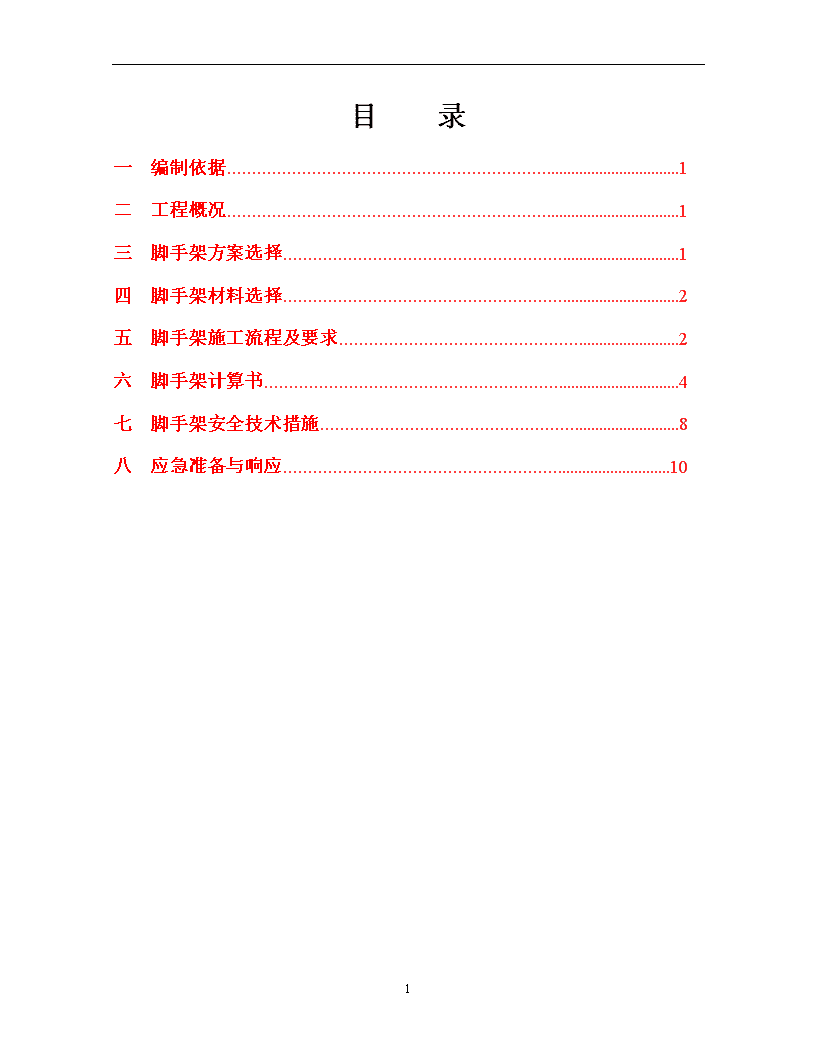

'涵洞承重脚手架施工方案批准：审核：编制：XX集团路桥公司南广铁路XX项目部二O年月1 目录一编制依据1二工程概况1三脚手架方案选择1四脚手架材料选择2五脚手架施工流程及要求2六脚手架计算书4七脚手架安全技术措施8八应急准备与响应101 一编制依据《建筑施工手册》第四版中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；南广铁路公司管理办法；设计施工图：南广桂肇施涵—1～217。二工程概况南广铁路正线里程IDK120+000-IDK143+500段内新建钢筋混凝土框架涵及盖板涵，涵身高度为1.6m-5.3m不等，箱涵涵身及顶板均采用钢筋混凝土现浇施工，顶板最大厚度为0.8m。涵底要求承载力必须大于或等于150Kpa，承载力不足时需换填级配碎石并压实处理。三脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；16 5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用扣件式钢管落地脚手架方案，立杆高度按6米、顶板按80cm厚考虑。四脚手架材料选择l、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。五脚手架施工流程及要求1、脚手架的搭设落地脚手架搭设的工艺流程为：基础砼浇筑→定距定位→纵向扫地杆→底座、立杆→横向扫地杆→上部纵、横杆→顶托→剪刀撑。定距定位：根据构造要求在涵身内用尺量出立杆与涵身距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用油漆点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。1）主杆基础本工程脚手架地基础部位全部在已浇注完成的涵洞混凝土基底；故地基承载能力能够满足脚手架的搭设要求。16 2）立杆间距（1)脚手架立杆纵距0.900m，横距0.600m，步距1.200m；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):6.00。（2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。（3)立杆应设置底座，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。（4)立杆的垂直偏差应控制在不大于架高的1／400。3）横杆横杆在脚手架高度方向的间距1.200m，横杆置于立杆里面，每侧外伸长度为150mm。4）剪刀撑脚手架立面两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于2m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。2、脚手架的拆除　1）拆除脚手架的准备工作应符合下列规定：16 （1）当顶板跨度≤8m时，砼强度达到75%以上，方可进行脚手架的拆除；当顶板跨度大于8m时，砼强度需达到100%，方可拆除；（2）应全面检查脚手架的扣件连接、支撑体系等是否符合构造要求；（3）应根据检查结果补充完善拆除顺序和措施；（4）应由单位工程负责人进行拆除安全技术交底；　　（5）应清除脚手架上杂物及地面障碍物。　2）拆除脚手架时，应符合下列规定：（1）架子的拆除程序，必须由上而下按步的拆除，先拆保护安全网，脚手板和排木，再依次拆除上部扣件和接杆。拆除下一道剪刀撑以前，必须绑好临时斜支撑，防止架子倾侧禁止采用推侧或拉侧的方式拆除。（2）拆杆或放杆时，必须协同操作，拆下来的钢管要逐根传递下来，不要从高处丢下来。以防将钢管摔坏或发生事故，拆下来的扣件要集中放在工具袋内装满后平稳吊运下来，不要从上面丢下来。（3）拆除架子时，作业面周围及进出口处必须派专人了望。六脚手架计算书1、参数信息:1）脚手架参数横向间距或排距(m):0.60；纵距(m):0.90；步距(m):1.20；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):6.00；采用的钢管(mm):Φ48×3.5；16 扣件连接方式:双扣件，扣件抗滑承载力系数:0.80；板底支撑连接方式:顶托支撑；板底方木间隔距离(mm):600.00，截面宽、高均为：0.1m；2）荷载参数模板与方木自重(kN/m2):3.980；混凝土与钢筋自重(kN/m3):25.00；顶板浇筑长度:50m,宽度:6m,厚度:0.80m；倾倒混凝土荷载标准值(kN/m2):2.0；施工均布荷载标准值(kN/m2):1.000；2、支撑钢管的计算:图1支架荷载计算单元1）该顶板单位面积承重为q1=25.0×0.8=20.0KN/m2；由于钢管布置为0.6m×0.9m则单根承载力为 20×0.6×0.9=10.8KN/根2）模板自重荷载q2=3.98KN/m2；16 3）钢管支架自重①立杆自重（采用Ф48×3.5mm钢管单位重量为3.84kg/m）q31=0.0384×6.0=0.2304KN/根；②横杆自重q32=0.0384×5×0.6×0.9=0.10368KN/根；钢管自重为q3=0.2304+0.10368=0.33408KN/根；4）施工活荷载（参照规范结构脚手架施工均布活荷载标准值，以3KN/㎡计，基于安全考虑，取5KN/㎡）q4=5KN/m25）单根钢管轴向力荷载组合：施工恒荷载:NGK=（q1+q2）×0.6×0.9+q3=(20.0+3.98)×0.6×0.9+0.33408=13.28328N/根活荷载：NQK=q4×0.6×0.6=5×0.6×0.9=2.7KN/根轴向力：N=1.2NGK+1.4NQK=1.2×13.28328+1.4×2.7=19.KN/根6）钢管支架的稳定性计算单根钢管载面面积（由于是旧钢管，需乘以0.75折减系数）A=481×0.75=360.75mm216 回转半径：i=1.58cm长细比λ=l0/i=(h+2a)/i=(120+2×10)/1.58=89查得轴心受压立杆稳定系数为:φ=0.667立杆稳定性计算：σ=N/Φa=19719.936/(0.667×360.75)=81.95MPa≤164MPa(钢管允许应力为205MPa×80%=164MPa,80%为旧钢管疲劳折减系数)。根据以上计算可知，钢管立杆的稳定性符合要求，安全系数164/81.95=2.0，满足要求。3、模板高支撑架的构造和施工要求:除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容1）支撑架搭设的要求：（1）严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；（2）确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；（3）确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；（4）地基支座的设计要满足承载力的要求。2）施工使用的要求：16 （1）精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，最好采用由中部向两边扩展的浇筑方式；（2）严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；（3）浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。七脚手架安全技术措施1、技术保障措施1）钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N·m～65N·m之间。^2）排架搭设完成时由架子队进行自检；再由分部会同监理对整个脚手架进行验收检查，验收合格后方可投入使用。3）脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆。4）技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。5）脚手架必须严格依据本施工组织设计进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。2、安全保障措施1）操作人员作业前必须进行岗位技术培训与安全教育。16 2）操作人员必须持有登高作业操作证方可上岗（证件待人员进场后上报）。3）架子在搭设(拆卸)过程由专职安全员现场盯控，施工人员不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。4）在架子上施工的各工种作业人中应注意自身安全(尤其是在卸料平台上的工作人员)，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。5）雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。6）应设专人负责对脚手架进行经常检查和保修。（1）在下列情况下，必须对脚手架进行检查|①在六级大风和大雨后②停用超过二个月，复工前。（2）检查保修项目①各主节点处各杆件的安装等构造是否符合施工组织设计的要求；②扣件螺丝是否松动；③安全防护措施是否符合要求。7）在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。8）脚手架必须有防止坠物伤人的防护措施。16 9）搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。八应急准备与响应应急救援程序见下图：生产安全事故发生应急救援小组现场救护救护结束后报告救援领导小组宣布救援终止，现场恢复正常请求医疗机构援助1、事故报告制度1）发生突发事故，分部负责人必须第一时间内如实向监理单位、项目部汇报，不得隐瞒。2）分部负责人接到事故报告后，应立即赶赴现场，并启动应急预案。3）配合做好对工程事故的调查处理，配合事故调查部门查明事故发生的原因，查明事故责任单位及主要责任者，坚持“四不放过”的原则,防止类似事故再发生。16 4）事故处理报告及处理意见应建立档案，事故处理完毕应建立事故处理档案2、应急救援组织机构1）应急救援领导小组组长：杨仲文副组长：赵国超、王钦华、贺正兴成员：许天龙、赵国峰、潘涛、丁飞、王建国、皮申庚、马恩国、章云松、刘行建、汪文化、苏耀祖、黄新良、胡凤良2）工区应急救援小组现场救援小组组长：王钦华贺正兴后勤保障小组组长：章云松屈孝良通讯联络小组组长：刘行建汪文化3）机构职责（1）组长职责①根据相关危险类型、潜在后果、现有资源控制、紧急情况的行动类型分析紧急状态确定相应报警级别；②启动应急反应组织；指挥、协调应急反应行动；③与分部以外应急反应人员、部门、组织和机构进行联络；④直接监察应急操作人员行动；⑤最大限度地保证现场人员、外援人员及相关人员的安全；⑥督促后勤部门支援应急响应组织；⑦应急评估、确定升高或降低应急警报级别；16 ⑧通报外部机构，决定请求外部援助；⑨决定应急撤离，决定事件现场外影响区域的安全性。（2）副组长职责①协助应急领导小组组长组织和指挥应急操作任务；组长不在时，行使组长职责。②向应急领导小组提出采取减缓事件后果的应急响应对策和建议；③保持与事件现场指挥的直接联络；④协调、组织和获取应急所需的其它资源，设备以支援现场应急操作；⑤组织工区的相关技术和管理人员对施工区域生产过程各危险源进行风险评估；⑥定期检查各常设应急反应组织和部门的日常工作和应急响应准备状态；⑦根据施工现场实际条件，努力与周边有条件的企业在事件应急处理中资源共享、相互帮助、建立共同应急救援网络和制定应急救援协议。（3）现场救援小组①抢救现场伤员；②抢救现场物资；③组建现场消防队；④保证现场救援通道的畅通。16 （4）后勤保障小组①协助制订架子队应急响应物资资源的储备计划，按已制订的应急响应物资储备计划进行检查、监督、落实，收集和建档；②定期检查、监督、落实应急反应物资设备管理人员的到位和变更情况，及时调整应急响应物资资源的更新和达标；③定期收集和整理架子队施工区域的应急响应物资资源信息、并归档，为应急响应行动的启动，做好物资设备储备；④应急预案启动后，按应急总指挥的部署，有效地组织应急响应物资资源，并及时对事件现场进行增援，同时提供后勤服务。（5）现场救援小组负责及时通知应急救援领导小组，报告事故现场的地点、事故性质、事故情况，通知有关人员迅速赶到现场，根据领导指示及现场情况，及时向消防、医疗、电力、电信、交通等各个救援部门报警、联络。3、高空坠落事故的应急措施发生高空作业坠落事故，现场有关施工人员应立即停止作业，抢救伤员，同时向上级报告。16 分部任何管理人员、作业班（组）长、班组安全员均有责任立即寻找现场周围的交通工具送受伤人员去医院抢救。一时无法找到交通工具则立即拨打120急救电话求援。去除伤员身上的工具和口袋中的异物。搬运过程中应使伤员颈部不扭曲，脊柱要伸直，严禁一个抬肩一个抬腿的搬法。伤员的局部创伤要妥善包扎，但不可随意填塞头部创孔，以免颅内感染。除了保证施工安全的措施以外，应尽可能保持事故现场的原貌，以便进行事故原因分析。4、发生触电事故的应急措施现场发生触电事故，首先应切断电源，或用不导电的干燥木棍、干布等使伤员脱离电源。电源断开以后，应将触电者转移至安全的地方，立即检查呼吸和心跳，发现呼吸和心跳停止，应立即就地抢救，抢救方法是心脏胸外按压和人工呼吸，抢救工作在医务人员未接替救治前不能停止。如果出现电烧伤的情况，应先抢救生命，再处理创面。立即寻找就近的机动车辆送触电者去最近的医院，或者立即拨打120急救电话请求救护。现场施工人员立即按照本项目的安全组织体系向上级报告。5、发生垮塌事故的应急措施1）排架垮塌事故发生后，现场负责人员及安全员要立即向工区及分部应急救援小组进行报警，并根据事故的性质、控制程度等现场情况及时对施工作业人员进行疏散及对受伤人员进行简单的抢救，对伤情严重的人员立刻转送附近医院进行抢救。2）分部及工区应急救援小组接到报警后，根据事故发生地点、人员伤亡及被困情况、现场事态控制及发展情况，启动应急救援预案，并向有关上级部门进行报告及发出应急救援申请。16 3）排架垮塌事故发生后，工程科人员及安全环保科人员要立即派人赶赴现场，负责现场保护。4）应急救援过程中，应对参与应急救援人员（指挥人员）的安全进行周密的考虑。必要时，应有专业抢险人员参与指挥或作业。在应急救援过程中，由分部安全环保科指派专人负责对参与应急救援人员的安全进行过程监控，及时发现抢险过程中的受伤人员并组织撤换抢救。5）组织抢险各工点组织各施工队及时清点人员，确认有无被困人员，并集结待命，不得私自外出；由各工班抽调精壮工人组成，组织抢险突击队。6）交通管制机制事故发生后，对场区周边必须警戒隔离。其任务和作用是：保护事故现场、维护现场秩序、防止外来干扰、尽力保护事故现场人员的安全等；事故发生后，及时通知交警部门，对事故发生地的周边道路实施有效的管制，其主要目的是为救援工作提供畅通的道路。6、防汛应急措施1）在汛期前，现场负责人员及安全环保科人员要对边坡防护及截排水设施进行安全检查，并针对发现的问题责令整改：①边坡防护不到位的或没有防护的，及时通知工程科制定专项防汛技术措施，对边坡加强安全防护，防止汛期由于雨水的冲刷发生滑坡、泥石流能自然灾害。②排水设施在防汛中起着至关重要的作用，对以下不能满足防汛要求的排水设施要求各路基施工队伍重建或修整:16 排水沟已修建但不满足汛期排水要求的淤泥堵塞不能满足过水要求的2）汛期安全教育在汛期前，安全环保科要有针对性地对架子队人员进行汛期安全教育，通过教育，清除职工头脑中那些不正确的判断思想，并灌输新的正确思想、愿望和安全行动，树立施工人员的安全防汛意识，3）在汛期中可能发生危险的醒目地带设立安全标志牌，防止汛期施工人员误入发生危险。、4）施工道路在雨后要加强修复，及时检查施工便道边坡、危石及时修复和处理，保障防汛道路的畅通；5）及时清理修复各生活营区、生产营区的排水沟，保证排水畅通。施工作业区内设立防汛备用沙土堆等防汛器材。在营地库房中存储一定数量的防汛编织袋和排水泵。6）接到暴雨预报后，及时遮盖施工物资材料、机械设备、电器设备等，以保证其不被雨水淋打、浸泡。暴雨出现时，立即停止场内所有混凝土施工、吊装作业、焊接作业以及其他有危险性的施工作业；施工车辆暂停行驶；切断高压电源，关闭现场发电、用电设备。7）雷电出现时，立即停止场内电器设备操作、焊接作业以及其他有危险性的施工作业。防雷保护设施应符合有关规定的要求，并定期检查。16 8）接到冰雹预报后，及时遮盖施工机械设备、电器设备等，以防被冰雹击打损坏。冰雹出现时，立即停止场内所有施工作业，组织人员迅速撤离现场，进入预置的庇护所。9）防汛期间的抢险用电，正常情况下可以使用原有的固定电源接引。在固定电源无法使用的情况下，可以调用防汛专用的200KW柴油发电机，利用5吨东风卡车，随时调往抢险地点进行抢险发电。10）防汛期间在卡车不能满足运输使用的情况下，防汛领导小组可征调分部内任何工程车辆进行抢险运输，也可调用重型工程机械设备（如起重机、推土机、挖掘机、装载机等）进行抢险施工。11）在汛前根据施工进度计划安排，提前储备充足的生产、生活物资和防汛物资，随用随补，对各种施工机械设备及时维修保养，使之保持良好的运作状态，确保安全度汛。16'
