丽登印象10#楼脚手架施工方案

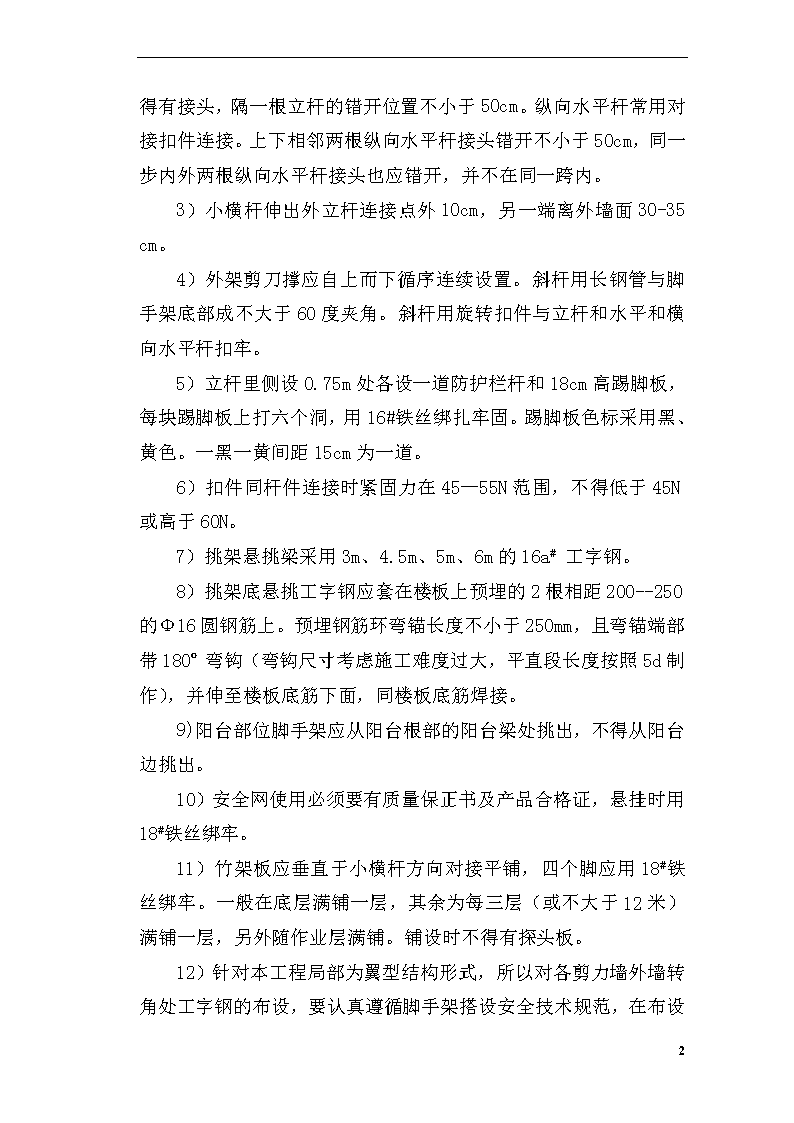

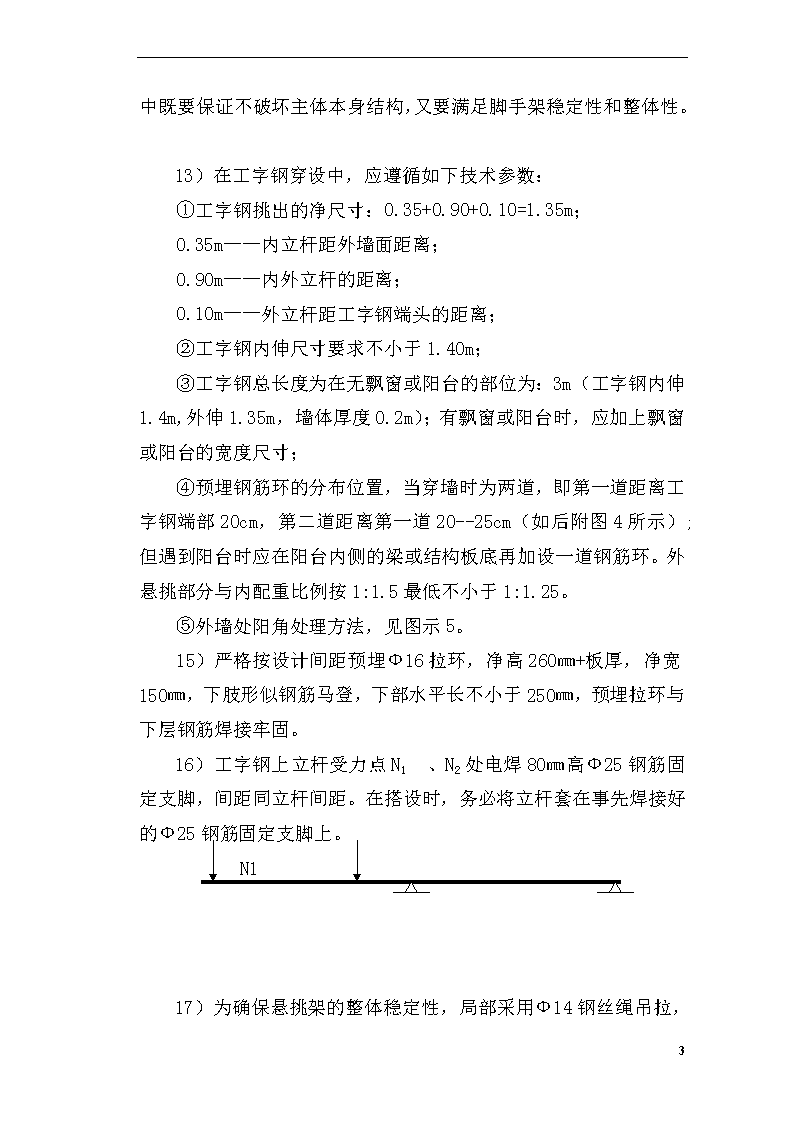

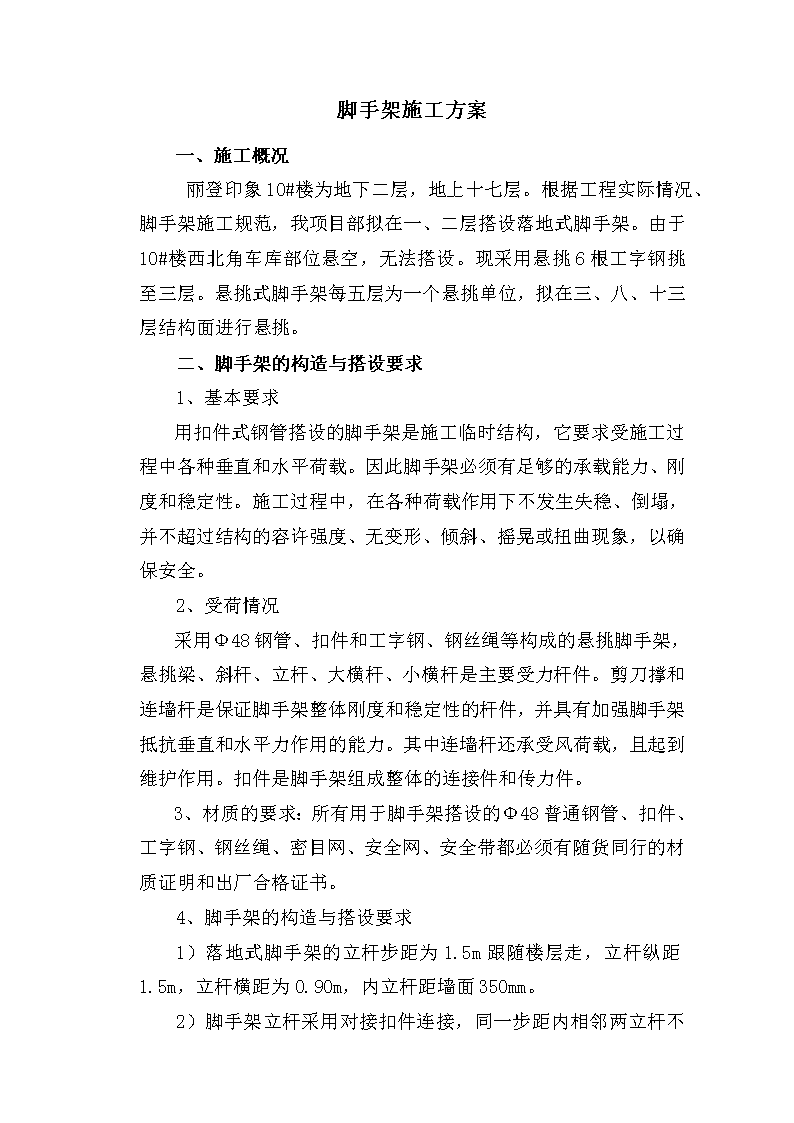

'脚手架施工方案一、施工概况丽登印象10#楼为地下二层，地上十七层。根据工程实际情况、脚手架施工规范，我项目部拟在一、二层搭设落地式脚手架。由于10#楼西北角车库部位悬空，无法搭设。现采用悬挑6根工字钢挑至三层。悬挑式脚手架每五层为一个悬挑单位，拟在三、八、十三层结构面进行悬挑。二、脚手架的构造与搭设要求1、基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要求受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载能力、刚度和稳定性。施工过程中，在各种荷载作用下不发生失稳、倒塌，并不超过结构的容许强度、无变形、倾斜、摇晃或扭曲现象，以确保安全。2、受荷情况采用Φ48钢管、扣件和工字钢、钢丝绳等构成的悬挑脚手架，悬挑梁、斜杆、立杆、大横杆、小横杆是主要受力杆件。剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载，且起到维护作用。扣件是脚手架组成整体的连接件和传力件。3、材质的要求：所有用于脚手架搭设的Φ48普通钢管、扣件、工字钢、钢丝绳、密目网、安全网、安全带都必须有随货同行的材质证明和出厂合格证书。4、脚手架的构造与搭设要求1）落地式脚手架的立杆步距为1.5m跟随楼层走，立杆纵距1.5m，立杆横距为0.90m，内立杆距墙面350mm。9 2）脚手架立杆采用对接扣件连接，同一步距内相邻两立杆不得有接头，隔一根立杆的错开位置不小于50cm。纵向水平杆常用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。3）小横杆伸出外立杆连接点外10cm，另一端离外墙面30-35cm。4）外架剪刀撑应自上而下循序连续设置。斜杆用长钢管与脚手架底部成不大于60度夹角。斜杆用旋转扣件与立杆和水平和横向水平杆扣牢。5）立杆里侧设0.75m处各设一道防护栏杆和18cm高踢脚板，每块踢脚板上打六个洞，用16#铁丝绑扎牢固。踢脚板色标采用黑、黄色。一黑一黄间距15cm为一道。6）扣件同杆件连接时紧固力在45—55N范围，不得低于45N或高于60N。7）挑架悬挑梁采用3m、4.5m、5m、6m的16a#工字钢。8）挑架底悬挑工字钢应套在楼板上预埋的2根相距200--250的Φ16圆钢筋上。预埋钢筋环弯锚长度不小于250mm，且弯锚端部带180º弯钩（弯钩尺寸考虑施工难度过大，平直段长度按照5d制作），并伸至楼板底筋下面，同楼板底筋焊接。9)阳台部位脚手架应从阳台根部的阳台梁处挑出，不得从阳台边挑出。10）安全网使用必须要有质量保正书及产品合格证，悬挂时用18#铁丝绑牢。11）竹架板应垂直于小横杆方向对接平铺，四个脚应用18#铁丝绑牢。一般在底层满铺一层，其余为每三层（或不大于12米）满铺一层，另外随作业层满铺。铺设时不得有探头板。12）针对本工程局部为翼型结构形式，所以对各剪力墙外墙转角处工字9 钢的布设，要认真遵循脚手架搭设安全技术规范，在布设中既要保证不破坏主体本身结构，又要满足脚手架稳定性和整体性。13）在工字钢穿设中，应遵循如下技术参数：①工字钢挑出的净尺寸：0.35+0.90+0.10=1.35m；0.35m——内立杆距外墙面距离；0.90m——内外立杆的距离；0.10m——外立杆距工字钢端头的距离；②工字钢内伸尺寸要求不小于1.40m；③工字钢总长度为在无飘窗或阳台的部位为：3m（工字钢内伸1.4m,外伸1.35m，墙体厚度0.2m）；有飘窗或阳台时，应加上飘窗或阳台的宽度尺寸；④预埋钢筋环的分布位置，当穿墙时为两道，即第一道距离工字钢端部20cm，第二道距离第一道20--25cm（如后附图4所示）;但遇到阳台时应在阳台内侧的梁或结构板底再加设一道钢筋环。外悬挑部分与内配重比例按1:1.5最低不小于1:1.25。⑤外墙处阳角处理方法，见图示5。15）严格按设计间距预埋Ф16拉环，净高260㎜+板厚，净宽150㎜，下肢形似钢筋马登，下部水平长不小于250㎜，预埋拉环与下层钢筋焊接牢固。16）工字钢上立杆受力点N1、N2处电焊80㎜高Ф25钢筋固定支脚，间距同立杆间距。在搭设时，务必将立杆套在事先焊接好的Ф25钢筋固定支脚上。N117）为确保悬挑架的整体稳定性，局部采用Ф9 14钢丝绳吊拉，具体部位为凡大角上悬空的节点和阳台部位，采用钢丝绳全部吊拉的办法。三、脚手架的拆除1.拆脚手架应设警戒区，并有专人负责警戒。2.拆除脚手架前，应将脚手架上的留存材料、杂物等清除干净。3.脚手架拆除顺序一般为竹串片脚手板、栏杆、剪刀撑、牵杆、横杆、立杆，按自上而下先装后拆，逐步拆除，一步一清，不得采用踏步式拆法、不准上下同时作业，剪刀撑应先拆中间扣，再拆两头扣，由中间操作人向下递杆子。4.拆下的杆件与零配件，应按类分堆（零配件装入容器）用塔吊吊下，严禁高空抛掷。5.拆下的杆件和零配件运到地面时，应随时按品种，分规格堆放整齐，妥善保管，有损坏者给予维修和保养。四、安全措施1.搭设脚手架必须由经安全教育并持有特种作业岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。2.搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。3.施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线的电器装置。4.严禁在脚手架上堆放钢管模板、木材等施工材料等，操作层上的设计荷载值按照每平方米不得超过250公斤的荷载，以确保脚手架畅通及防止超载。5.吊运脚手架钢管等必须用专用保险吊钩起吊，要堆放平稳，并严格控制脚手架上施工荷载。6.脚手架四角应有接地保护及避雷装置。9 7、在砼浇筑后3天内不许搭设挑架，一周内脚手架上严禁放任何材料、机具。五.安全预案为了各项安全生产管理制度落实，确保施工现场安全，给职工营造一个健康安全环境，项目部成立了应急小组，由安全员张新田负责小组工作，并经常在现场进行演练，使小组成员招之能来，来之能战，战之能胜的团队。1.在应急过程中，疏散人员，维护现场，创救伤员，保证道路畅通。2.遇外联系方式：拨打120急救中心。六、外架验收1、在搭设外架前所有材料经监理验收，验收完方可使用。2、外架搭设后项目部进行自检合格后，向施工单位安全部进行报验，合格后再向监理、建设总工办报验签字后，方可使用，未经允许不得使用。3、验收合格后外脚手架未经批准，任何人不得拆除。七、使用过程中管理维护1、在外架使用过程中，每天由安全员对外架进行安全检查，发现问题立即整改。9 2、对所有工人进行安全教育，不允许拆除所搭设外架任何构件。3、每天安排专人对所有外架覆盖垃圾进行清理。八、外脚手架的结构计算：悬挑外脚手架的设计计算主要包括以下几个方面：1.悬挑工字钢的设计计算2.纵向横向水平杆等受弯构件的强度和连接构件的抗滑承载力计算。3.立杆的稳定性。4.连墙件的强度、稳定性和连接强度的计算：由于本工程为50m以下的敞开式双排脚手架，并采用《建筑施工扣件式钢管脚手架安全技术规程》第6.1.1条规定的构造尺寸，且符合本规范表5.1.7注，第6章构造规定，所以不进行、项设计计算，只对、项进行设计计算。〈一〉悬挑工字钢的设计计算1.外脚手架材料的选择钢管采用Φ48，工字钢采用[16a，长度为3.0m、4.5m、5.0m，端部由3根预埋在楼板上的Φ16圆钢固定，工字钢间距为1.5m。2.外脚手架构造搭设尺寸的设计外立杆纵向间距为1.5m，内立杆距外墙面的距离0.35m，外立杆距外墙面的距离为1.25m，大横杆的间距为1.5m，小横杆长度1.5m，间距1.5m，架体与建筑物的拉结水平距离6m，竖向距离为每层设一点，每层连墙杆通过预埋在砼中的钢筋拉结，遇到洞口时加设通长钢管拉结，拉结高度以距地1m为宜。3.悬挑工字钢的构造每5层为一个外挑单位，楼层高为2.9m，外挑脚手架的总高度为H=14.5m，工字钢[16a外挑长度为1.5m，转角处外挑长度为2.159 m内伸长度根据工字钢总长度而定，但不得小于外挑长度。4.外挑脚手架的荷载强度、饶度验算：A.荷载计算（1）立杆荷载：14.5×3.84×9.8=546（N）（14.5m为外架搭设高度；3.84为Φ48钢管每米长的重量）（2）大横杆荷载14.5/1.8=8按8根计则：8×3.84×9.8×2=301（N）（3）脚手板为竹串片，长度按3m，q1=30031.2=1080（N/m）（300N/m2竹吊片脚手板的自重标准值，1.2为修正系数）（4）[16a自重按17.23kg/m，则q2=17.23×9.8×1.2=202.62（N/m）（5）施工荷载按3000N/m2则q3=3000×1.3×1.2=4680（N/m）（6）安全荷载1.314.59.8=184.73（N）（7）直角扣件荷载59.8113.2=5546.8（N）9 （8）外立杆荷载N1=（1）+（2）+（6）+（7）=546+301+184.73+5546.8=6578.53（N）（9）内立杆荷载N2=（1）+（2）+（7）=546+301+5546.8=6393.8（N）均布荷载q1+q3+q2=1080+202.62+4680=5962.62（N/m）B.工字钢的强度、饶度验算[16a的特征，Ix=866cm4Wx=108cm8Mmax=0.4N2+1.3N1+（q1+q3+q2）1.32=0.46393.8+（1.36578.5）+(5962.621.32)=16147.9（N.m）Vmax=N1+N2+（q1+q3+q2）1.3=6578.53+6398.8+5962.621.3=20723.7（N）抗弯强度验算Q=Mmax/Rx·Wx=16147.9÷(1.3×108)=115N/mm2
