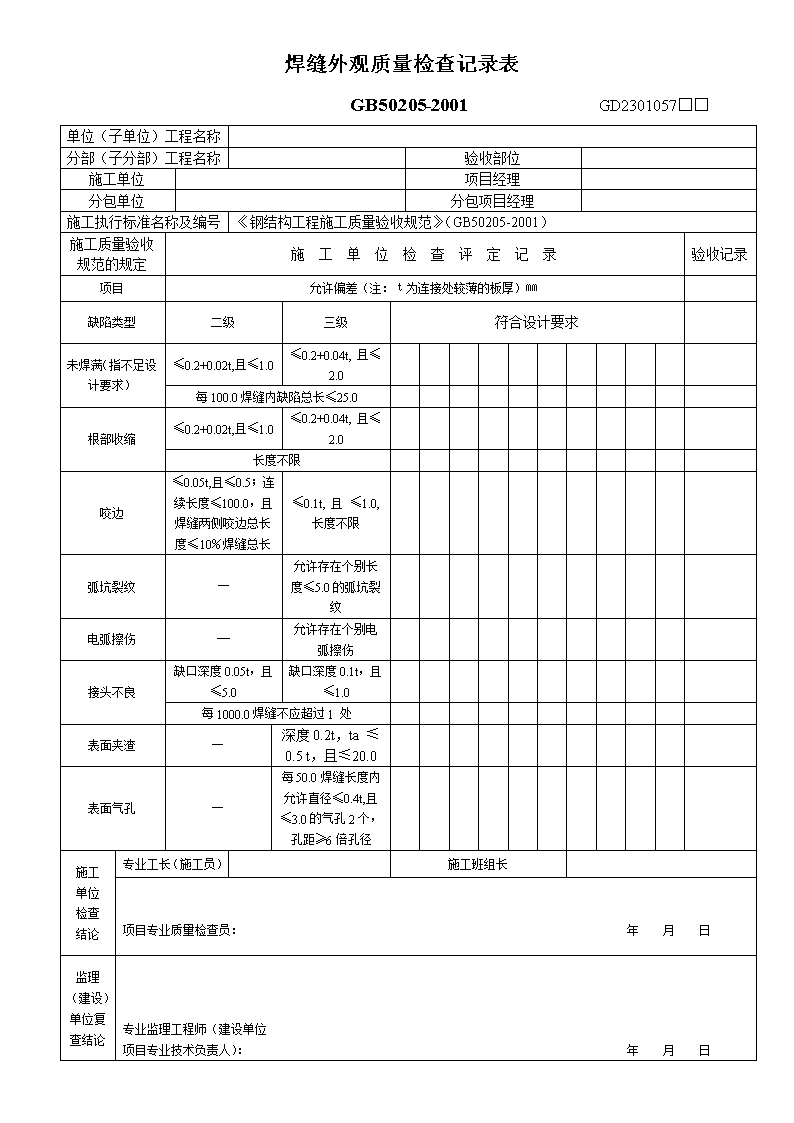

焊缝外观质量检查记录表

'焊缝外观质量检查记录表GB50205-2001GD2301057□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号《钢结构工程施工质量验收规范》（GB50205-2001）施工质量验收规范的规定施　工　单　位　检　查　评　定　记　录验收记录项目允许偏差（注：ｔ为连接处较薄的板厚）㎜缺陷类型二级三级符合设计要求未焊满（指不足设计要求）≤0.2+0.02t,且≤1.0≤0.2+0.04t,且≤2.0每100.0焊缝内缺陷总长≤25.0根部收缩≤0.2+0.02t,且≤1.0≤0.2+0.04t,且≤2.0长度不限咬边≤0.05t,且≤0.5；连续长度≤100.0，且焊缝两侧咬边总长度≤10％焊缝总长≤0.1t,且≤1.0,长度不限弧坑裂纹—允许存在个别长度≤5.0的弧坑裂纹电弧擦伤—允许存在个别电弧擦伤接头不良缺口深度0.05t，且≤5.0缺口深度0.1t，且≤1.0每1000.0焊缝不应超过1处表面夹渣—深度0.2t，ta≤0.5t，且≤20.0表面气孔—每50.0焊缝长度内允许直径≤0.4t,且≤3.0的气孔2个，孔距≥6倍孔径施工单位检查结论专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位复查结论专业监理工程师（建设单位项目专业技术负责人）：年月日'
