钢筋工程标准化施工指引

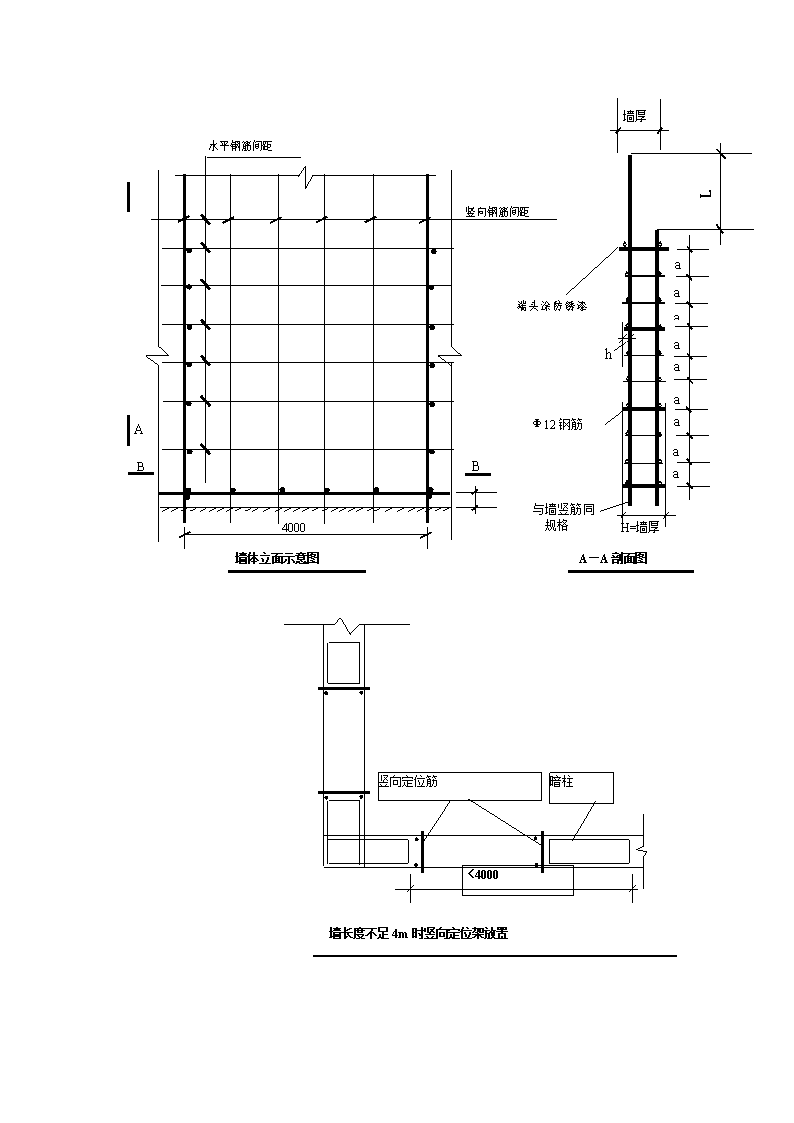

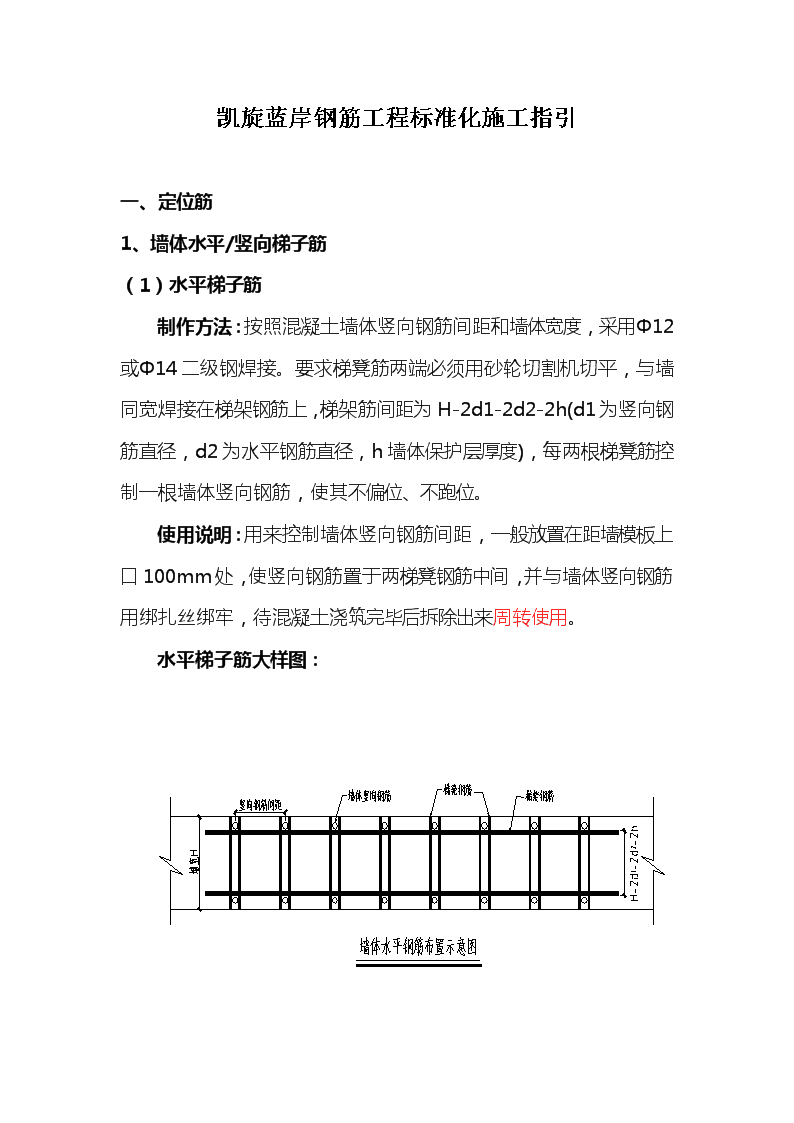

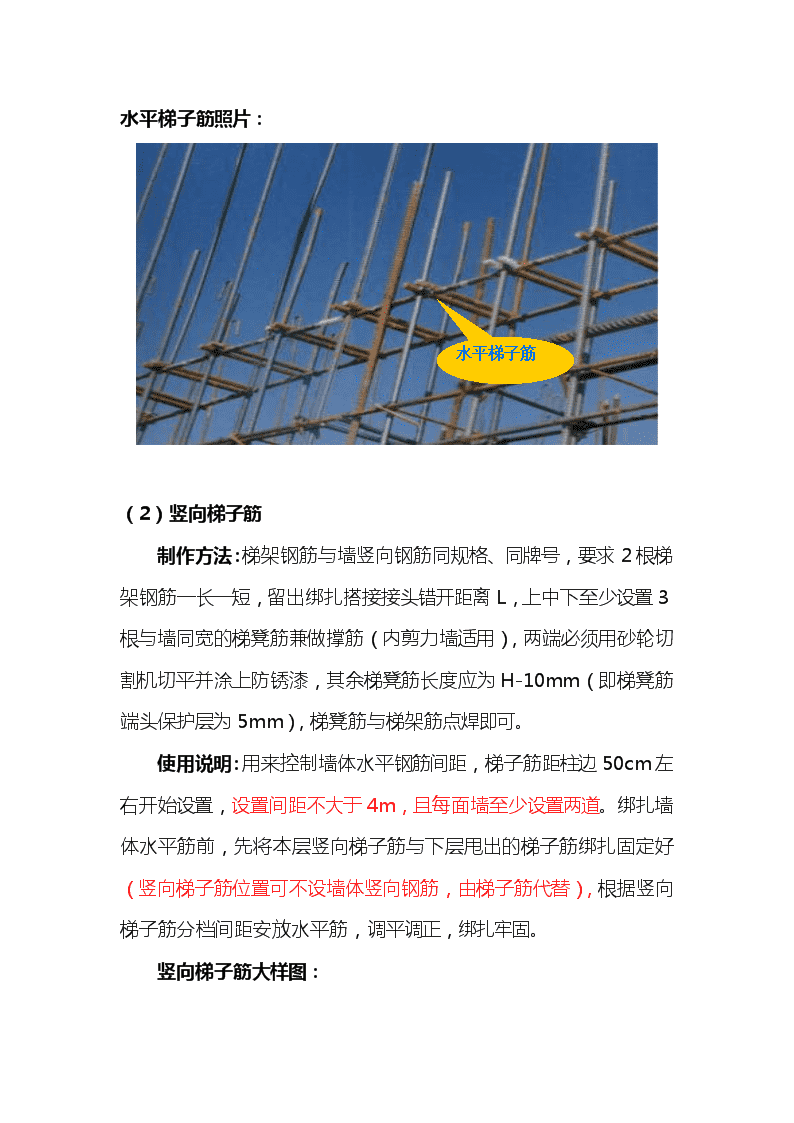

'凯旋蓝岸钢筋工程标准化施工指引一、定位筋1、墙体水平/竖向梯子筋（1）水平梯子筋制作方法：按照混凝土墙体竖向钢筋间距和墙体宽度，采用Φ12或Φ14二级钢焊接。要求梯凳筋两端必须用砂轮切割机切平，与墙同宽焊接在梯架钢筋上，梯架筋间距为H-2d1-2d2-2h(d1为竖向钢筋直径，d2为水平钢筋直径，h墙体保护层厚度)，每两根梯凳筋控制一根墙体竖向钢筋，使其不偏位、不跑位。使用说明：用来控制墙体竖向钢筋间距，一般放置在距墙模板上口100mm处，使竖向钢筋置于两梯凳钢筋中间，并与墙体竖向钢筋用绑扎丝绑牢，待混凝土浇筑完毕后拆除出来周转使用。水平梯子筋大样图： 水平梯子筋照片：水平梯子筋（2）竖向梯子筋制作方法：梯架钢筋与墙竖向钢筋同规格、同牌号，要求2根梯架钢筋一长一短，留出绑扎搭接接头错开距离L，上中下至少设置3根与墙同宽的梯凳筋兼做撑筋（内剪力墙适用），两端必须用砂轮切割机切平并涂上防锈漆，其余梯凳筋长度应为H-10mm（即梯凳筋端头保护层为5mm），梯凳筋与梯架筋点焊即可。使用说明：用来控制墙体水平钢筋间距，梯子筋距柱边50cm左右开始设置，设置间距不大于4m，且每面墙至少设置两道。绑扎墙体水平筋前，先将本层竖向梯子筋与下层甩出的梯子筋绑扎固定好（竖向梯子筋位置可不设墙体竖向钢筋，由梯子筋代替），根据竖向梯子筋分档间距安放水平筋，调平调正，绑扎牢固。竖向梯子筋大样图： LH=墙厚墙厚aaaaaaaaah端头涂防锈漆与墙竖筋同规格Φ12钢筋墙体立面示意图A—A剖面图504000竖向钢筋间距水平钢筋间距BBA墙长度不足4m时竖向定位架放置暗柱竖向定位筋〈4000 竖向梯子筋照片：竖向梯子筋刷防锈漆2、柱子定位筋制作方法：采用Φ14二级钢焊接，按照柱子主筋间距焊接卡槽，卡槽应比钢筋直径略大，内径制作尺寸为H-2d-2h（d为柱子主筋直径，h为柱子保护层厚度）。 使用说明：柱子定位筋设置在楼板结构标高以上300㎜~400mm处，在浇筑梁板砼之前将定位钢筋套在柱子上，绑扎牢固，待楼板混凝土浇筑完毕后取下，周转使用。柱定位筋大样图：柱定距框柱边线塑料垫块柱定位筋照片： 柱定位筋二、钢筋保护层1、墙体钢筋保护层保证措施（1）墙体钢筋保护层保证措施墙体保护层采用成品塑料卡或砂浆垫块，钢筋绑扎完毕后卡在墙体水平筋上，按照间距500mm梅花布置在墙体上。若采用塑料卡，则需保证塑料卡中心直径同钢筋直径，保护层厚度应符合图纸设计要求。（2）墙体钢筋保护层照片 同钢筋直径 2、柱钢筋保护层保证措施（1）柱钢筋保护层保证措施墙体保护层亦采用成品塑料卡，在柱子模板合模之前，按照竖向间距500mm卡在柱角位置，水平方向按照400mm设置。若柱模板采用大钢模板时，塑料卡宜设置为双卡，以防止模板安装时将单卡破坏失去作用。（2）柱钢筋保护层照片3、板钢筋保护层保证措施（1）上铁（定型马凳）定型钢筋马凳上铁钢筋保护层措施：板上排钢筋保护层采用Φ12或Φ14钢筋 制作定型马凳（参照施工组织设计），按照间距1000mm布置。（2）下铁（垫块）板下铁钢筋保护层措施：板下排钢筋采用成品塑料垫块或砂浆垫块，安装简便，效果良好。板下铁钢筋保护层照片垫块 垫块'
