脚手架的搭设技术交底

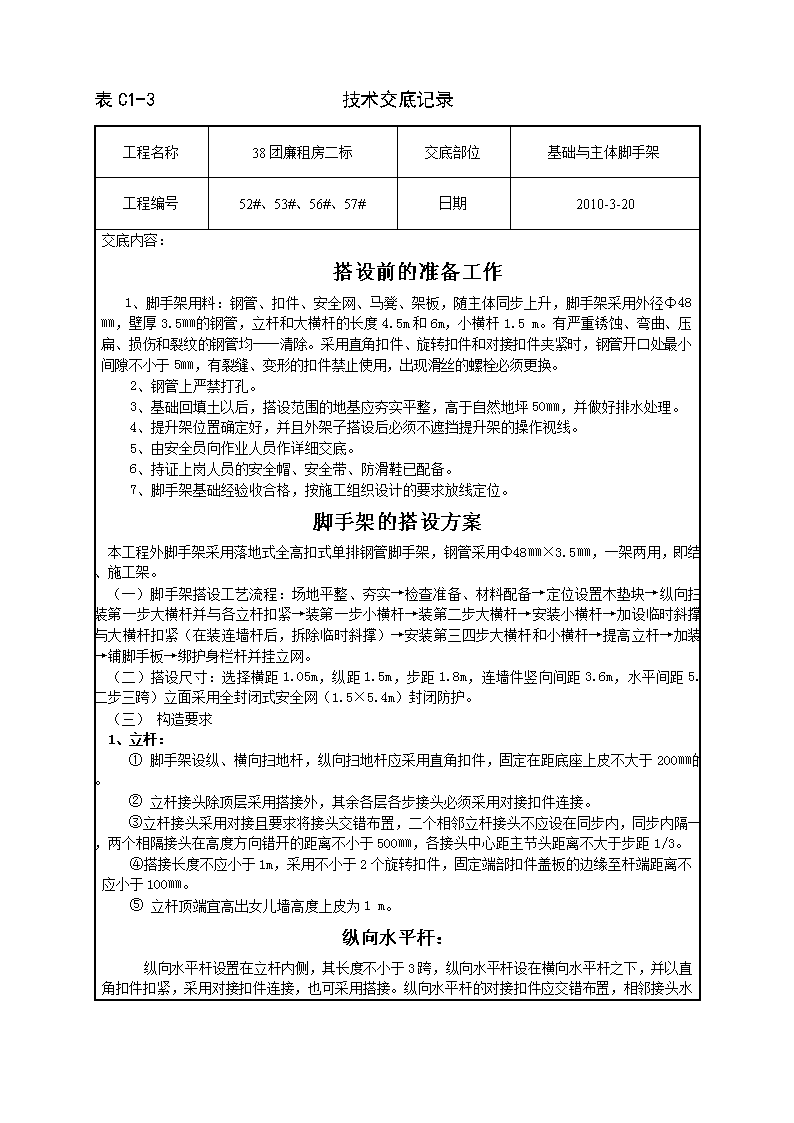

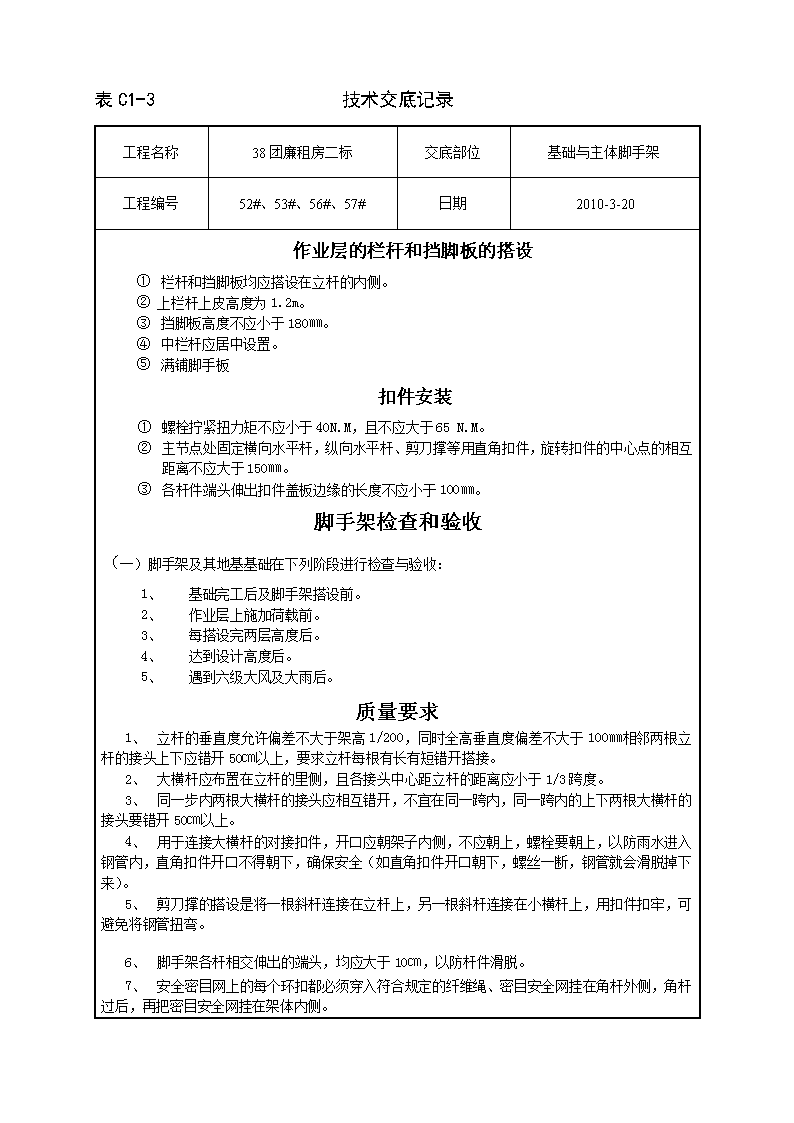

'表C1-3技术交底记录工程名称38团廉租房二标交底部位基础与主体脚手架工程编号52#、53#、56#、57#日期2010-3-20交底内容：搭设前的准备工作1、脚手架用料：钢管、扣件、安全网、马凳、架板，随主体同步上升，脚手架采用外径Φ48㎜，壁厚3.5㎜的钢管，立杆和大横杆的长度4.5m和6m，小横杆1.5m。有严重锈蚀、弯曲、压扁、损伤和裂纹的钢管均一一清除。采用直角扣件、旋转扣件和对接扣件夹紧时，钢管开口处最小间隙不小于5㎜，有裂缝、变形的扣件禁止使用，出现滑丝的螺栓必须更换。2、钢管上严禁打孔。3、基础回填土以后，搭设范围的地基应夯实平整，高于自然地坪50㎜，并做好排水处理。4、提升架位置确定好，并且外架子搭设后必须不遮挡提升架的操作视线。5、由安全员向作业人员作详细交底。6、持证上岗人员的安全帽、安全带、防滑鞋已配备。7、脚手架基础经验收合格，按施工组织设计的要求放线定位。脚手架的搭设方案本工程外脚手架采用落地式全高扣式单排钢管脚手架，钢管采用Φ48㎜×3.5㎜，一架两用，即结构围护、施工架。（一）脚手架搭设工艺流程：场地平整、夯实→检查准备、材料配备→定位设置木垫块→纵向扫地杆→装第一步大横杆并与各立杆扣紧→装第一步小横杆→装第二步大横杆→安装小横杆→加设临时斜撑，上端与大横杆扣紧（在装连墙杆后，拆除临时斜撑）→安装第三四步大横杆和小横杆→提高立杆→加装剪刀撑→铺脚手板→绑护身栏杆并挂立网。（二）搭设尺寸：选择横距1.05m，纵距1.5m，步距1.8m，连墙件竖向间距3.6m，水平间距5.4m（即二步三跨）立面采用全封闭式安全网（1.5×5.4m）封闭防护。（三）构造要求1、立杆：①脚手架设纵、横向扫地杆，纵向扫地杆应采用直角扣件，固定在距底座上皮不大于200㎜的立杆上。②立杆接头除顶层采用搭接外，其余各层各步接头必须采用对接扣件连接。③立杆接头采用对接且要求将接头交错布置，二个相邻立杆接头不应设在同步内，同步内隔一根立杆，两个相隔接头在高度方向错开的距离不小于500㎜，各接头中心距主节头距离不大于步距1/3。④搭接长度不应小于1m，采用不小于2个旋转扣件，固定端部扣件盖板的边缘至杆端距离不应小于100㎜。⑤立杆顶端宜高出女儿墙高度上皮为1m。纵向水平杆： 表C1-3技术交底记录纵向水平杆设置在立杆内侧，其长度不小于3跨，纵向水平杆设在横向水平杆之下，并以直角扣件扣紧，采用对接扣件连接，也可采用搭接。纵向水平杆的对接扣件应交错布置，相邻接头水平距离不小于500㎜，不应设在同步或同跨内，且不得设在水平杆跨中，采用搭接接头长度不小于1000㎜，并设3个旋转扣件固定，接头中心至最近主节点距离不宜大于纵距的1/3。3、横向水平杆①每一主节点处须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件中心距不应大于150。②作业层上主节点处的横向水平杆，宜根据支承脚手板的需要，等间距设置，最大间距不大于纵距的1/2。脚手板①操作层脚手板的铺设应满铺、铺稳，离开墙面距离应在120～150㎜之间，木脚手板的宽度不小于200㎜，厚度不小于50㎜，腐朽的脚手板不得使用，每块脚手板质量不大于30㎏。②脚手板应设置在三根横向水平杆上，当脚手板长度小于2m时，可采用两根横向水平杆支承，脚手板两端与其可靠固定，严防倾翻。③脚手板对接平铺时，接头处必须设置两根横向水平杆，脚手板外伸长度应在130～150㎜。④脚手板摞头用直径3.2㎜的镀锌铁丝固定在支承杆件上。5、连墙杆：①偏离主节点的距离不大于300。②从底层第一步纵向水平杆处开始设置。③连墙杆中的连墙杆应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接。接头处弯折不大于4°。脚手架剪刀撑的设置：①剪刀撑宽度为4个立杆纵距，斜杆与地面夹角在45°范围用旋转扣件固定与立杆或横向水平杆伸出端，旋转扣件中心至主节点的距离为150㎜，钢管接长采用搭接连接，搭接长度不小于1000㎜，并用2个旋转扣件扣牢，且在转角必须设置。②剪刀撑应随立杆纵向和横向水平杆同步搭设，底层斜杆下端必须支承在垫块上。安全网在脚手架内侧立面采用全封闭，安全网（密目网）封闭随主体工程同步上升，封闭密目网比施工层高出一步架，密目网四周必须绑扎牢固、挂直，网与网之间交接处绑扎密实，缝隙不得超过10㎝，在二层楼面周边架设安全网一道。密目安全网的网目规格在100㎜×100㎜范围形成有2000目，必须按规定做满目冲击试验与耐贯穿试验。立网架设在防护栏杆上，上部高出作业面不小于1.2m。 表C1-3技术交底记录作业层的栏杆和挡脚板的搭设①栏杆和挡脚板均应搭设在立杆的内侧。②上栏杆上皮高度为1.2m。③挡脚板高度不应小于180㎜。④中栏杆应居中设置。⑤满铺脚手板扣件安装①螺栓拧紧扭力矩不应小于40N.M，且不应大于65N.M。②主节点处固定横向水平杆，纵向水平杆、剪刀撑等用直角扣件，旋转扣件的中心点的相互距离不应大于150㎜。③各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。脚手架检查和验收（一）脚手架及其地基基础在下列阶段进行检查与验收：1、基础完工后及脚手架搭设前。2、作业层上施加荷载前。3、每搭设完两层高度后。4、达到设计高度后。5、遇到六级大风及大雨后。质量要求1、立杆的垂直度允许偏差不大于架高1/200，同时全高垂直度偏差不大于100㎜相邻两根立杆的接头上下应错开50㎝以上，要求立杆每根有长有短错开搭接。2、大横杆应布置在立杆的里侧，且各接头中心距立杆的距离应小于1/3跨度。3、同一步内两根大横杆的接头应相互错开，不宜在同一跨内，同一跨内的上下两根大横杆的接头要错开50㎝以上。4、用于连接大横杆的对接扣件，开口应朝架子内侧，不应朝上，螺栓要朝上，以防雨水进入钢管内，直角扣件开口不得朝下，确保安全（如直角扣件开口朝下，螺丝一断，钢管就会滑脱掉下来）。5、剪刀撑的搭设是将一根斜杆连接在立杆上，另一根斜杆连接在小横杆上，用扣件扣牢，可避免将钢管扭弯。6、脚手架各杆相交伸出的端头，均应大于10㎝，以防杆件滑脱。7、安全密目网上的每个环扣都必须穿入符合规定的纤维绳、密目安全网挂在角杆外侧，角杆过后，再把密目安全网挂在架体内侧。 表C1-3技术交底记录1、在每层周围固定水平网一道。脚手架的拆除脚手架的拆除工作是一项技术要求高、操作危险大的工作，所以要求必须按程序进行，一步一步拆除。拆除顺序：防护栏杆→脚手板→剪刀撑→连墙杆→横杆→立杆→垫木①划定作业区域范围设置围栏或警戒标志并设专人监护，禁止非作业人员进入作业区，作业区的供电线路要事先拆除，方可拆除。②严格遵守拆除顺序，由上而下，逐层进行，严禁上下同时作业，在一般情况下先拆护身栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆，拆除一步清一步，必须交圈拆除，以保证脚手架的整体稳定。③工作前先清除脚手板上的杂物，拆除脚手板时每档内留一块，人站在脚手板上拆除杆件。④拆除立杆时，要先扶住立杆再拆最后两个扣，拆除大横杆、剪刀撑时要先拆中间扣，然后托住中间再解两端头扣。⑤连墙杆要随架子逐层拆除，严禁先将连墙杆整层或数层拆除后再拆脚手架，分段拆除高差不应大于二步。当脚手架拆至最后一根长立杆时，应在适当的位置搭设临时抛撑，加固后再拆除连墙杆。⑥脚手架拆除时应上下呼应。⑦拆除作业中需要暂时加固的部位必须加固，防止架子倾倒。⑧材料运送下来，不得乱扔，应运到指定地点放好。⑨脚手架拆除作业中要系好安全带。⑩脚手架拆除时所拆钢管严禁向下抛扔至地面。技术负责人：交底人：接交人：'
