屋顶绿化施工方案

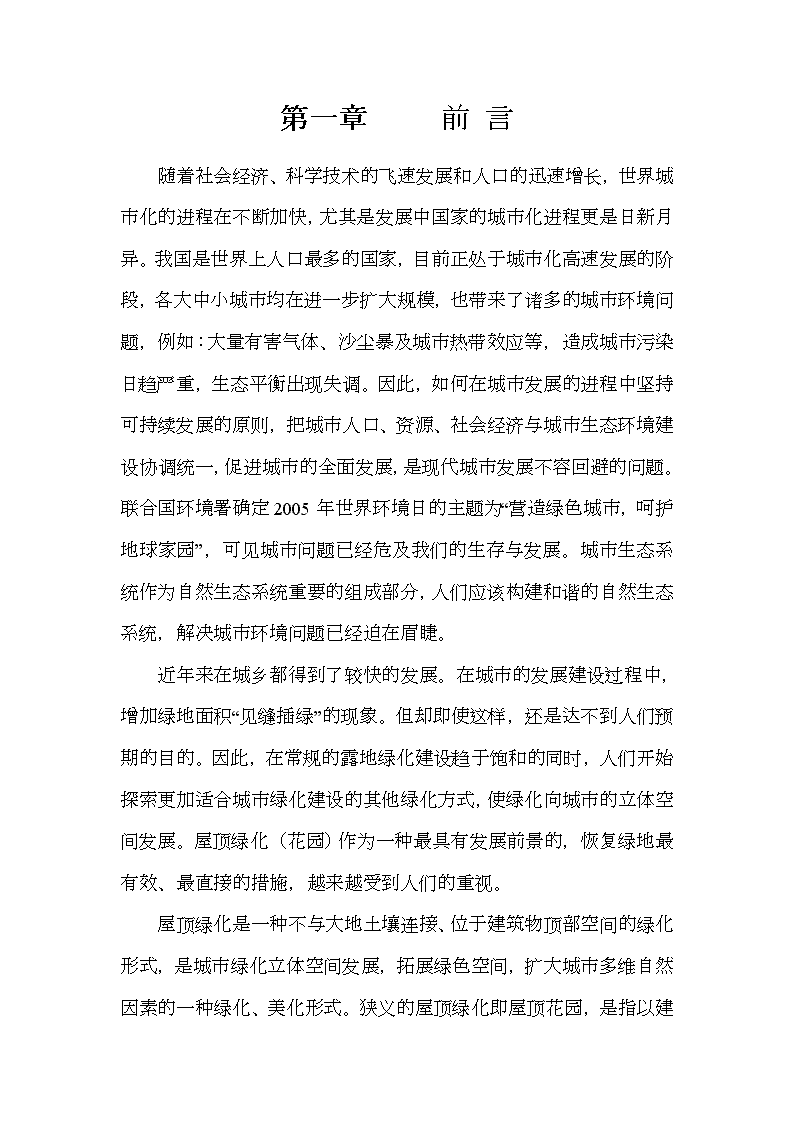

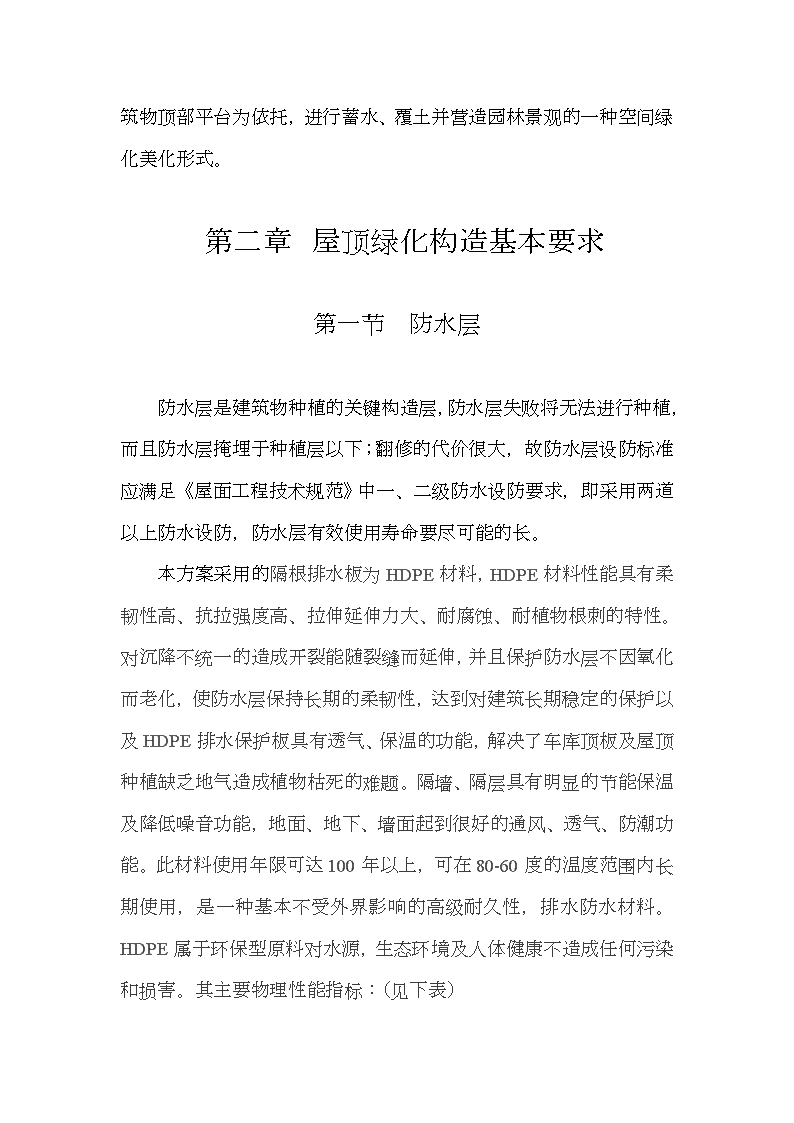

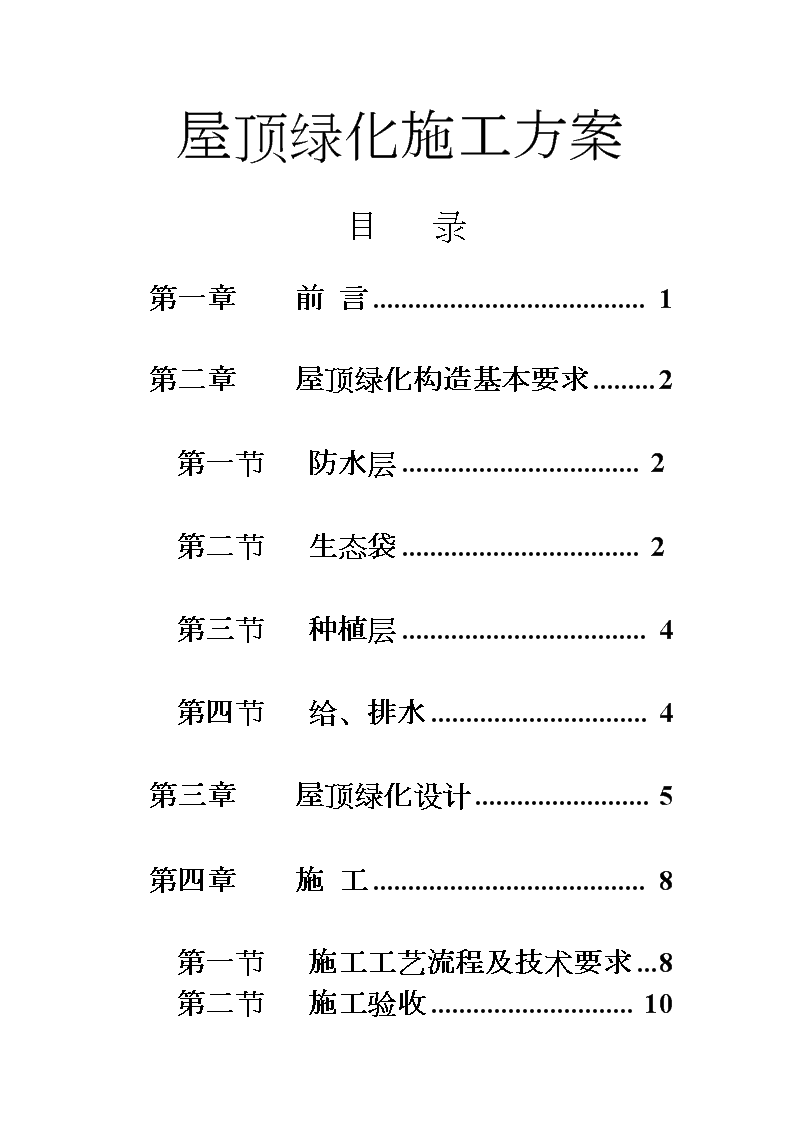

'屋顶绿化施工方案目录第一章前言1第二章屋顶绿化构造基本要求2第一节防水层2第二节生态袋2第三节种植层4第四节给、排水4第三章屋顶绿化设计5第四章施工8第一节施工工艺流程及技术要求8第二节施工验收10 第一章前言随着社会经济、科学技术的飞速发展和人口的迅速增长，世界城市化的进程在不断加快，尤其是发展中国家的城市化进程更是日新月异。我国是世界上人口最多的国家，目前正处于城市化高速发展的阶段，各大中小城市均在进一步扩大规模，也带来了诸多的城市环境问题，例如：大量有害气体、沙尘暴及城市热带效应等，造成城市污染日趋严重，生态平衡出现失调。因此，如何在城市发展的进程中坚持可持续发展的原则，把城市人口、资源、社会经济与城市生态环境建设协调统一，促进城市的全面发展，是现代城市发展不容回避的问题。联合国环境署确定2005年世界环境日的主题为“营造绿色城市，呵护地球家园”，可见城市问题已经危及我们的生存与发展。城市生态系统作为自然生态系统重要的组成部分，人们应该构建和谐的自然生态系统，解决城市环境问题已经迫在眉睫。近年来在城乡都得到了较快的发展。在城市的发展建设过程中，增加绿地面积“见缝插绿”的现象。但却即使这样，还是达不到人们预期的目的。因此，在常规的露地绿化建设趋于饱和的同时，人们开始探索更加适合城市绿化建设的其他绿化方式，使绿化向城市的立体空间发展。屋顶绿化（花园）作为一种最具有发展前景的，恢复绿地最有效、最直接的措施，越来越受到人们的重视。屋顶绿化是一种不与大地土壤连接、位于建筑物顶部空间的绿化形式，是城市绿化立体空间发展，拓展绿色空间，扩大城市多维自然因素的一种绿化、美化形式 。狭义的屋顶绿化即屋顶花园，是指以建筑物顶部平台为依托，进行蓄水、覆土并营造园林景观的一种空间绿化美化形式。第二章屋顶绿化构造基本要求第一节防水层防水层是建筑物种植的关键构造层，防水层失败将无法进行种植，而且防水层掩埋于种植层以下；翻修的代价很大，故防水层设防标准应满足《屋面工程技术规范》中一、二级防水设防要求，即采用两道以上防水设防，防水层有效使用寿命要尽可能的长。本方案采用的隔根排水板为HDPE材料，HDPE材料性能具有柔韧性高、抗拉强度高、拉伸延伸力大、耐腐蚀、耐植物根刺的特性。对沉降不统一的造成开裂能随裂缝而延伸，并且保护防水层不因氧化而老化，使防水层保持长期的柔韧性，达到对建筑长期稳定的保护以及HDPE排水保护板具有透气、保温的功能，解决了车库顶板及屋顶种植缺乏地气造成植物枯死的难题。隔墙、隔层具有明显的节能保温及降低噪音功能，地面、地下、墙面起到很好的通风、透气、防潮功能。此材料使用年限可达100年以上，可在80-60度的温度范围内长期使用，是一种基本不受外界影响的高级耐久性，排水防水材料。HDPE属于环保型原料对水源，生态环境及人体健康不造成任何污染和损害。其主要物理性能指标：（见下表） 序号项目指标GLGHGL—1GL—2GH—1GH—21拉伸强度Mpa≥14≥17≥252断裂伸长率%≥400≥450≥5503直角撕裂强度N/mm≥50≥80≥1104碳黑含量1）%≥25耐环境应力开裂F20 h———≥15006200℃时氧化诱导时间min———≥207水蒸气渗透系数g*cm≤×10—168-70℃低温冲击脆性能通过9尺寸稳定性%±3  第二节生态袋按照植物对土壤的要求，种植土层失水过速，植物容易缺水干枯，种植土层含水过量又会造成植物烂根而影响生长。所以，以往设置排水层为5㎝厚河卵石，河卵石上铺一道滤水层，上面再铺3-5㎝厚膨润土，以达到储、排水之目的。本方案采用的是生态袋是一种无纺织的土工布料，它由聚丙烯人造纤维材料针刺成网的高强度平面稳定的材料。这种特殊配制的聚丙烯能抗紫外线的侵蚀，不受土壤中化学物质的影响。这种材料不会发生质变或腐烂，永久不可降解并可抵抗虫害的侵蚀而且此材料使用年限可达120年以上。 生态袋有过滤功能，透水不透土,具备水土保持的关键特性，对植物还有固根保护作用。生态袋厚度为㎜,质量为150g/㎡,排水流速㎜/s,CBR顶破强度强力kN。透水率，耐雨水冲刷4m/s水速冲刷式样24h×7d。第三节种植层种植土的选用和配置应满足重量轻、持水量大、通风排水性能好、营养适中、清洁无毒、材料来源广、且价格便宜等优点。我们采用的人工配制种植土种类有：1）黄泥、泥炭土、珍珠岩人工合成土，按体积比6：2：2配制，其容重达800~1000公斤/立方米。2）泥炭土、微生物有机肥、珍珠岩6：3：1比例组合的无土栽培配方，其干重为200公斤/立方米，饱和湿重为450公斤/立方米。种植层厚度选择：花草、蔬菜等浅根系植物15~30cm（还可据花草种类不同选择超薄型如生态袋或浅埋土层10㎝厚）；小灌木35~50cm（如设置生态袋树池可减少覆土至20～30㎝）；大灌木40~60cm；乔木根深、冠大需覆土1m左右或设置生态袋树池可减少覆土至30～50cm。第四节给、排水本方案所说的给排水是指种植管理中的灌溉给水和雨水偏大时需在种植层设置的溢水排水系统。在屋面种植层宜采用喷灌、滴灌不提倡漫灌的方法。 排水，则应在种植层距女儿墙30~40cm处，设一道阴沟，以便排走因雨水偏大溢出的水。阴沟的排水口与屋面雨水口相连通。第三章屋顶绿化设计建筑物屋顶是硬质的建筑天面，位于城市上空不同的高度和不同的视野中，琐琐碎碎，大小不一，一个接一个地排列着，显得生硬和灰濛濛，并且易积灰。屋面绿化是指植物栽种在建筑平屋顶的一种绿化形式，屋面绿化见效快，成本低，绿化效果好。屋顶可以充分利用有限的建筑空间来扩大绿化面积，有益于城市生态环境的良性循环，改善城市景观，是提高城市绿化覆盖率的有效途径。绿化屋面的平面布置是根据建筑物的环境条件、建设规模的大小、使用功能和要求进行绿化小品和设施的平面组合和空间设计。一、平面设计屋顶是建筑物避免受雨雾，日晒等自然因素影响的构造层，绿化屋顶由绿化覆土层、面层和承重层三部分组成。它应该满足承重、保温、防水、美观和环保的要求。平面布置的形式有规则式、自然式和混和式。梯屋是屋面花园的总入口，是屋顶花园的起点，布置6~20平方米的休息休闲平台，其次依次布置架空的交通道、种植池、集水池、小台阶和花台，种植池约占天面总面积的60~70%，交通道宽600~800mm。绿化屋顶要作女儿墙，女儿墙要保护人员的安全，并对建筑方面起装饰作用，一般屋顶女儿墙高设为1300mm ，因为要加上覆土高度，因此绿化屋顶女儿墙高一般为1500~1300mm。种植土屋面在沿女儿墙及中间纵横≤6m设专道，600mm高盖板600mm×600mm×40mm。C20混凝土用两道115mm砖墙架空盖板比种植土高出50mm，底部设出水口，从女儿墙穿出平屋顶。二、种植区的设计屋顶绿化既然要保持一定数量的植物，就必须在屋顶上建筑能使各类植物赖以生长的种植区。花池（坛、台）常见的花池有方形、长方形、圆形、菱形、梅花形等，采用哪种图形，应根据屋顶具体环境和场地选用。池壁高度要根据种植物品种而定，植被只需10~20cm的种植土即可生长；大型乔木需100cm以上的种植土，才能保证树木的正常生长环境，适合于各种植物的特性。种植池的高矮还与屋顶承重能力有关。自然式种植区：在一些大型屋顶花园中，特别是与建筑物同步建造的屋顶花园多采用自然式种植池，提供了较大的植物生长环境，适合于各种植物的特性。种植区是屋顶园林工程中的重要部分，它不仅占地面积大，工程量大，而且关系到屋顶花园主景—植物的生长。三、屋顶绿化的水体设计水是绿化中不可缺少的要素，可以成为园林构图的重要组成部分。因此在屋顶载荷允许范围内，可以考虑设计水体，屋顶绿化中，各种水体是重要组成部分，水体更是常用的造景手法。 水池：屋顶花园中的水池因受到场地和承重限制，多建造成浅矮小型观赏池。其形状随造园基调可建成自由式或各种几何形，池深度为300~500mm。为了保持屋顶池水质清洁，水池底可用水泥抹面、马赛克或面砖饰面。屋顶水池的水体积较小，为保证其水质洁净可以结合喷泉，使用循环水系统，既可节约用水，又可经常保持水质清澈。四、屋顶绿化的园路屋顶绿化除植物和水体外，工程量较大的道路和场地铺装。由于屋顶上园路承担的是以活载荷为主，所以园路铺装应该做在屋顶楼板、隔热保温层和防水层之上的面层。面层下的结构和构造做法一般由建筑设计确定。园路的设计还要满足景观、视图上的要求，不呆板，且要有变化。五、屋顶花园的排水与防水屋面绿化适用于坡度不大于3%的平屋顶，屋面防水等级为1~2级，耐用年限为25年以上。防水层应选用耐腐蚀，耐穿刺性能好的材料。平屋顶宜采用结构找坡。天沟、檐沟纵向坡度不应小于2%，沟底落差不得超过200mm。种植屋面四周应设围护墙及泄水管、排水管和人行通道。种植屋面上的种植介质四周应设挡墙，挡墙下部应设泄水孔。种植土厚度：种植草皮时100~200mm，种植灌木时：300~500mm。平屋顶檐部做法指与屋面交接处的做法。这部分不但应满足技术方面（如排水，绿化覆土防水）的要求，也要考虑建筑艺术方面的要求。第四章施工一、施工工艺流程 拆除旧隔热板→修补旧防水层→闭水试验→基层清理→（闭水试验）→砌溢水沟→铺隔根排水板→铺生态袋→种植花木→验收。（注明：若为新建房屋，则不需要进行前三步骤。）二、施工工艺技术要求拆除旧隔热板：旧隔热板多数表面已经龟裂，拆除时破损会比较严重，故拆除时注意不准超前搬运，或集中堆放，已免影响安全。要注意拆除时对旧防水层的保护。修补旧防水层：尽管旧防水层已局部老化，但经修补后还可以与新防水层同时受力。故旧防水层，采用同质材料予以修补。闭水试验：在旧防水层修补后，注水深10cm，24小时观察是否有漏水，如有再进行修补，如没有漏水方可进行下道工序。清理基层：表面应平整、干净、干燥，细部构造应达到设计要求，如有缺陷应进行处理，合格后方可进行防水施工。砌溢水沟：按照设计要求，女儿墙贴面砖，抹灰；溢水沟砌筑，在溢水沟槽壁底铺一层塑料，沟管材（方型），与隔根排水板平行，以利排水。铺隔根排水板：将隔根排水板铺设在绿化设计部分，连接缝之间用防水密封胶粘合，粘和距离为3—5cm。铺生态袋：铺设生态袋时要提前在袋内装入熟土和复合肥，直到袋内装土达到设计尺寸后缝口运至屋顶直接铺设。铺设时注意袋与袋之间一定要紧密依靠，袋内的土一定要均匀铺置，以及按照设计要求部位进行铺设。 种植花木：在基本凉干的种植土层上，先种植根茎植物，再做一层草坪。注明：若为新建房屋，则不需要进行前三步骤。三、施工验收：1.隐蔽工程验收:每道工程做完后,均应由合同双方签署隐蔽工程验收记录。2.种植验收宜在10天后验收，成活率为90%以上为合格。所有验收工程均由合同双方签字有效。'
