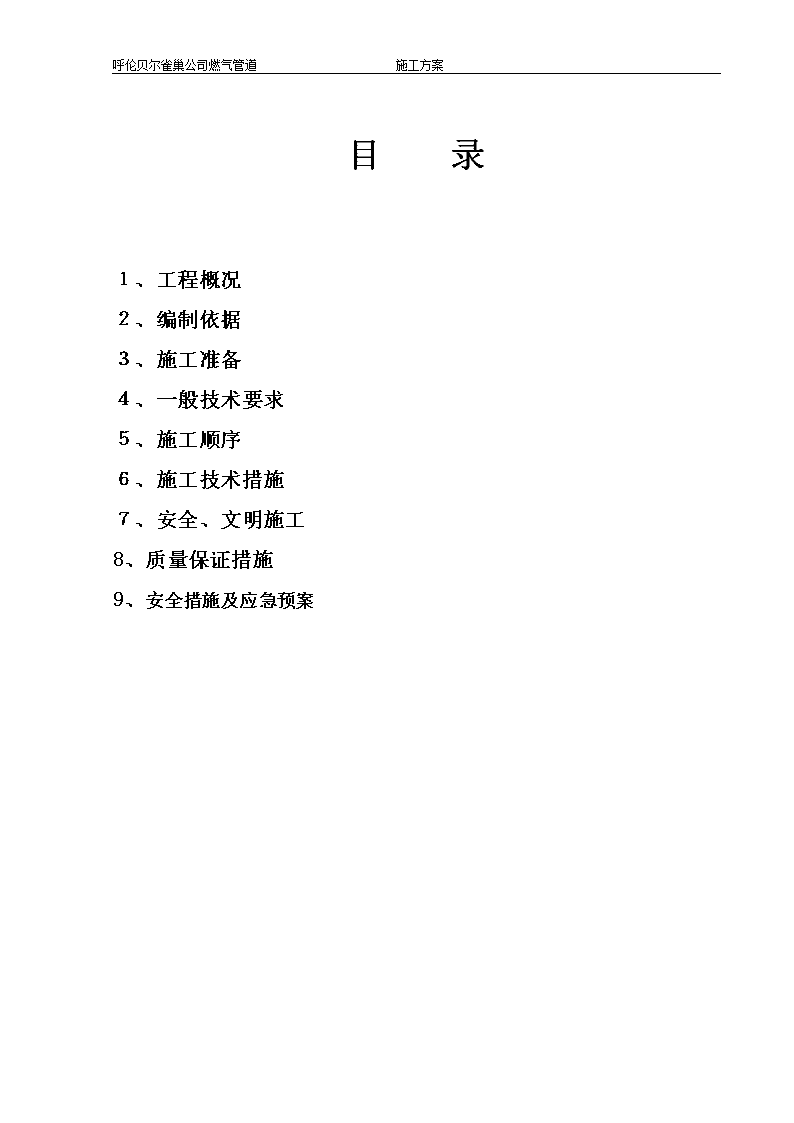

'呼伦贝尔雀巢公司燃气管道施工方案呼伦贝尔雀巢公司燃气管道工程管沟土方开挖、回填及恢复施工方案编制：李文君审核：夏永忠批准：夏永忠施工单位：内蒙古晟丰能源科技发展有限公司 呼伦贝尔雀巢公司燃气管道施工方案目录１、工程概况２、编制依据３、施工准备４、一般技术要求５、施工顺序６、施工技术措施７、安全、文明施工8、质量保证措施9、安全措施及应急预案 呼伦贝尔雀巢公司燃气管道施工方案管沟土方开挖、回填及恢复施工方案一、工程简况1、工程概况：本工程位于额尔古纳雀巢有限公司厂内。工程分为三部分：a.厂区内PE燃气主管道敷设及调压箱（柜）、调压计量撬的安装（管沟开挖约700米）；b锅炉主厂房内无缝钢管及阀组安装（燃气最大流量3000Nm³/h、管道工作压力20KPa)；c、干燥热风炉厂房内无缝钢管及阀组安装（燃气最大流量420Nm³/h、管道工作压力20KPa)，燃气源自内蒙古晟丰燃气公司额尔古纳储备站。二、主要验收规范及技术标准1．《工业金属管道工程施工及验收规范》GB502352.《现场设备、工业管道焊接工程施工及验收规范》GB502363.《埋地钢质管道聚乙烯防腐层》GB-232574、《城镇燃气设计规范》GB500285、《城镇燃气输配工程施工及验收规范》CJJ33-20056、《压力管道安全管理与监察规定》7、《聚乙烯燃气管道工程技术规程》CJJ638、PE管执行:燃气用埋地聚乙烯管材GB15558.1燃气用埋地聚乙烯管件GB15558.2三、施工准备1、配备管理人员，选调施工机械组成强有力的施工队伍。明确施工任务划分，进行施工人员、设备调配。2、对施工人员进行思想教育，要求每个管理者和施工人员必须树立良好的管道工人形象，从生活作风、社会道德，尊重少数民族地区的风俗习惯，能够体现出当代建设者的精神外貌。3、对全体施工人员进行教育，针对本工程施工和地理条件、地理环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。4、根据设备配置计划，确定自检、自修或进厂维修，以检修完毕。四、一般技术要求 呼伦贝尔雀巢公司燃气管道施工方案1.一般情况下，管道与其它地下管道、电缆等交叉,原则上应从被穿越物的下方通过。2.交叉时，净距不小于0.3m，并在交叉位置采取隔离方法将两管道隔离。五、施工顺序管沟开挖的质量对管道的埋深质量影响较大，埋深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及时上报监理，得到监理指令后方可进行开挖。1、首先对图纸所定管位进行探测，探测分仪器探测和挖坑探测，探明管位下方有无其他管路等障碍物，并设置醒目的标志，方可进入下步程序。2、放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。3、开挖方式：挖掘机破砼面、冻土，结合人工开挖。4、混凝土路面破除：采用挖掘机破除混凝土，人工结合角磨机、切割拆除钢筋。5、电缆穿越：根据雀巢公司提供的，电缆探坑情况及现场标志桩走向，距离电缆1.5米处采用人工开挖，安全穿越。6、管沟开挖A、管道沟槽应按设计要求的平面位置和标高开挖，管沟开挖应使沟底原土层不被拢动，人工开挖且无地下水时，槽底宜预留50-100㎜，机械开挖或有地下水时，槽底宜预留200㎜，预留部分的管道安装前用人工清底，如局部超挖，需用砂土或素土填补并分层夯实。管沟堆土宜一边堆放，另一边作安装场地或安全通道。挖出的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。沟底遇有不易清除的块石等坚硬物体及凡可能引起不均匀沉降的地段，其他基应深挖至设计标高以下200㎜铺垫砂土或素土，并夯实平整。管沟内现场接点处按需加宽。沟槽没有支撑时，二边另外支撑宽度。由于该施工地段原地下情况不明，因而管沟的开挖以人工挖掘及修坡，为防止塌方局部采用打桩防护。 呼伦贝尔雀巢公司燃气管道施工方案B、开挖中严格控制沟槽直顺度，沟底标高，严禁超挖，并对相邻管线做好保护措施，清除沟底硬、杂物；管道安装前人工清底至设计标高，间距6-10米进行检查验收，合格后方可进入下一道工序施工。6、警示带、示踪线设置A、警示带、示踪线、施工步骤管线上方绑扎示踪线→管线上方回填沙10cm→回填土管顶上方50cm敷设聚乙烯警示带→探测并读取信息验证→整理信息归档B、管线敷设到沟底调整完成后，在覆土之前，在管体的正上方表面绑扎示踪线，示踪线的连接和拐弯变向的折叠要符合规范，以确保示踪线的导电性。C、示踪线敷设完成后使用管道电缆探测器对示踪线进行可探性测试，以确保警示带连接妥当，对示踪线进行导电性检查，并同步进行记录。D、根据设计要求敷设聚乙烯警示带。E、警示带的敷设应在管线上方，左右偏移±10cm。F、警示带的敷设平整，不得扭曲、缠绕，字面朝上。G、探测并读取信息验证，整理信息归档7、土方回填A、回填土应按《城镇燃气输配工程施工及验收规范》CJJ33要求执行。B、回填前沟槽内彻底杂物，规范回填。C、管顶以上0.5米内应无石块、砖块、垃圾等。管顶0.5米以上土质中应无直径≥10公分的石块、砖块，如土质不符合要求，应进行回沙或换土处理。D、沟槽回填，应先用沙充实管底，再填实管道两侧。回填土应分层夯实，每层厚度为0.2-0.3cm，管道两侧及管顶以上0.5米内的填土必须由人工夯实，超过管顶0.5米时，可使用小型机械夯实。回填的同时做好警示带敷设工作。E、回填密实度应达到95%，管顶以上0.5米内达到85%的要求。密实度检测道路管每200米测一个点。六、施工技术措施1、电缆、管道周围1.5m以内管沟的开挖：管沟开挖前应请地下设施主管部门的人员到现场监督指导施工，采用人工开挖，首先根据探测出的位置，在其管沟垂直方向挖出长槽的探测沟，探沟为2×0.5m，用铁锨挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是管道周围的软土层，挖土时就要格外的小心，一点一点地挖土，将电缆、管道周围1.5m之内的管沟全部挖出2、管道并行施工：当管道与原有电缆、管道并行施工时，先确定原有电缆、 呼伦贝尔雀巢公司燃气管道施工方案管道的位置，在原有管道边线50㎝以外进行管沟开挖。管沟开挖到距原有管道顶点边线标高30㎝或软土层时，必须采用人工开挖。如需挖出原有电缆、管道，则整体开挖至原有管道顶点边线标高30㎝或回填软土层，再采用人工开挖。挖至原有管道底边线时必须对原有管道左右加钢管侧挡，在管沟上口加钢管横担和吊带，注意横担之间间距不得大于5m，侧挡位置应和横担位置对应。然后在原有管道左右边线50㎝以外继续进行人工管沟开挖。3、地下管道的防护：如果是给排水管，要先在管道四周清理100mm的宽度，清理长度要大于管沟每侧1m，将钢管支撑放入已建管道底部，支撑管道，将已建管道固定好，防止断裂。如果地下管道与新建管道交叉段较长，也应采取保护措施，可采用三角架及吊带分几处将原有管线吊起，避免下沉量过大。4、管道穿越：管沟挖好后，准备将穿越管道从管道下方穿过。首先将穿越管道放入管道一侧的管沟内，用吊管机将预制管道吊起，向前移动，让管道端点从其下方通过。走一段距离后，因吊点的影响，会使钢管与管道的距离较近，需要移动吊点位置，最后将穿越管段按要求吊装到位,新建管道距原有管道间距不小于0.3m。5、管道连头：在管道穿越到位后，首先将其中的一端与先前已下沟的管段进行组对连头，另一端加短节或切割PE管、钢管进行连头，连头工序与主体管道连头程序相同。七、安全、文明施工（一）文明施工措施1、必须教育职工树立文明施工必须体现方便生活有利生产为民服务的正确思想；2、施工现场设明显标志，交通要道处、居民住宅处、施工起圪点端头设置封闭护拦分隔，施工区域与非施工区域设置移动护拦、分隔带；3、如遇特殊气候引起沟槽基坑无法施工，设置危险警标，以确保行人安全；4、施工现场平面布置合理，施工管理条理清楚，现场材料机具堆放整齐，生活区整洁文明；5、施工内业资料齐全数据可靠，办公室设立工程各类图表齐全规范。资料采用工程质量站全套资料，认真如实记录整理。（二）安全生产措施 呼伦贝尔雀巢公司燃气管道施工方案1、在公司质安部监督下，在工地设专职安全员，各施工班组兼职助理安全员一名，具体负责该工地安全生产，严格检查执行安全生产六大纪律；2、专职安全员每天在出工前向职工进行安全施工操作规范宣传交底，做到安全教育在前，施工在后，边施工边监督安全，及时采取整改应急措施，并认真做好每天安全记录及整改措施；3、每周由项目经理为主组织安全员生产管理员机电员对工地安全及机具设备进行一次全面检查，发现情况及时整改；4、进入现场施工人员必须戴好安全帽及个人劳动保护用品，非机电专职人员不得玩弄电器及机械设备；5、机械制动装置必须在机械启动前进行认真检查防止失灵，电箱必须按装触电保护器，严禁使用老化裸电线，机械臂回转范围内严禁站人，机械作业专人操作；6、沟槽挖至1.5—2M深时，应认真观察边缘土基有否沉下开裂，防止塌方，上班前必须进行检查有否松动、脱落、进行加固方可进行施工；7、对地下管线必须在施工前摸清位置，开挖样洞，人工开挖至管线表面露面，并采取可靠的加固措施后方可施工，并记录四大管线公司急修电话号码，以备应急抢修。8、夜间施工必须配置足够的照明，沟槽边应设置明显的警示标志，窨井加盖钢板，以免不明行人、小孩玩游时跌落窨井。八、质量保证措施1、我单位保证质量控制活动符合指定的要求。2、我单位将科学配置人力、物质资源，合理优化工程成本。3、我单位将不断追求高品质以适应需要。4、我单位将应用现代质量管理方法，将质量要求转化为我单位的具体行动并具体应用到本工程施工项目建设中来。九、安全措施及应急预案1、各种机械设备操作人员必须持证上岗，保证操作熟练 呼伦贝尔雀巢公司燃气管道施工方案2、沟下工作人员必须戴安全帽及其他安全装备，沟上配备专职监护人员，防止沟坡塌方伤人4、现场各工种应密切配合，听从现场安全人员的同意指挥5、设制突发性情况预案，如损伤其他管路，施工人员受伤等（准备抢险人员及机具设备等）6、保证指挥人员的通讯通畅，及现场必要的交通工具。'
